Теплый пол на стену: критерии выбора системы и особенности монтажа

Расчет нужной длинны кабеля

Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п.
и заданной мощности 200Вт/м2 на 1м2 потребуется 10 м кабеля. Чем больше мощность, тем быстрее будет прогреваться
холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см.
тех паспорт изделия).

При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом
изделия!
В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д.
Обязательно требуйте его у продавца.

Вот несколько, для ознакомления:Deviflex DTIP-10 — Двухжильный резистивный греющий кабель 10Вт/м.Теплолюкс ТЛОЭ — Одножильный резистивный кабель 14-21Вт/м.Теплолюкс ТЛБЭ — Двухжильный резистивный кабель 15-20Вт/м.

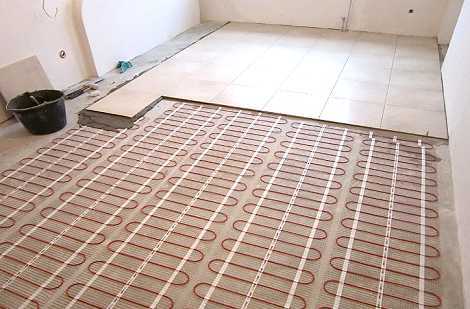

Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты
отличаются лишь простотой монтажа, других отличий нет.

Как действует на стену теплый плинтус?

Запатентованная технология плинтусного отопления Mr.Tektum от российской производственной компании «Алден Групп» действует сразу на все помещение.

Установленный вдоль холодной наружной стены, Mr.Tektum равномерно прогревает все тела, поверхности и предметы лучистым теплом. А воздух, проходя через нагревательный элемент плинтуса, ведет себя согласно эффекту Коанда – не рассеивается, а струится по стене.

Таким образом, плинтусная система отопления Mr.Tektum:

  • помогает исправить домостроительные ошибки и избавиться от теплопотерь без сложной и дорогостоящей процедуры утепления;
  • делает даже угловые квартиры комфортными для жизни;
  • быстро нагревает холодные стены, заставляет их, пол, потолок и мебель излучать тепло;
  • формирует по внешнему периметру помещения тепловой экран;
  • экономит от 30% энергии;
  • предотвращает возникновение плесени, влаги на стенах, трещин на деревянной мебели и паркете.

Теплый плинтус может работать от электричества или жидкости – воды или антифриза. Он абсолютно безопасен для людей, домашних питомцев, растений, отделки.

Свяжитесь с нами для того, чтобы узнать больше о возможностях прогрева холодных стен и организации плинтусного отопления в вашем доме. Мы с удовольствием ответим на все вопросы и рассчитаем нужное вам тепло.

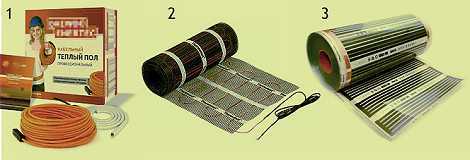

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее «жарит» холодный пол и «еле греет» уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.

Одно из главных преимуществ такого изделия — более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.

Электрический пленочный контур теплых стен


Выбирая электрический вариант теплых стен, нужно начать со сборки пленочных панелей. При необходимости увеличить мощность обогрева, вместо пленки применяют стержневые элементы. Готовую ИК-панель наклеивают на утеплитель, используя термостойкий клей. Использование металлизированной пленки в качестве утеплителя запрещено: наводимая индукция создаст в стене электромагнитное поле и может привести к нежелательным последствиям.

После этого собранную конструкцию вместе с утеплителем размещают с внутренней стороны гипсокартонной плиты, которую можно крепить к стене обычным способом. Для повышения теплоотдачи с противоположной стороны стены перед ИК-панелью можно проложить фольгированную пленку.

Эффективность работы рассматриваемой ИК-системы обогрева повысится, если стену оклеить обоями, имеющими вспененную полиэтиленовую подложку.

Отделочные работы

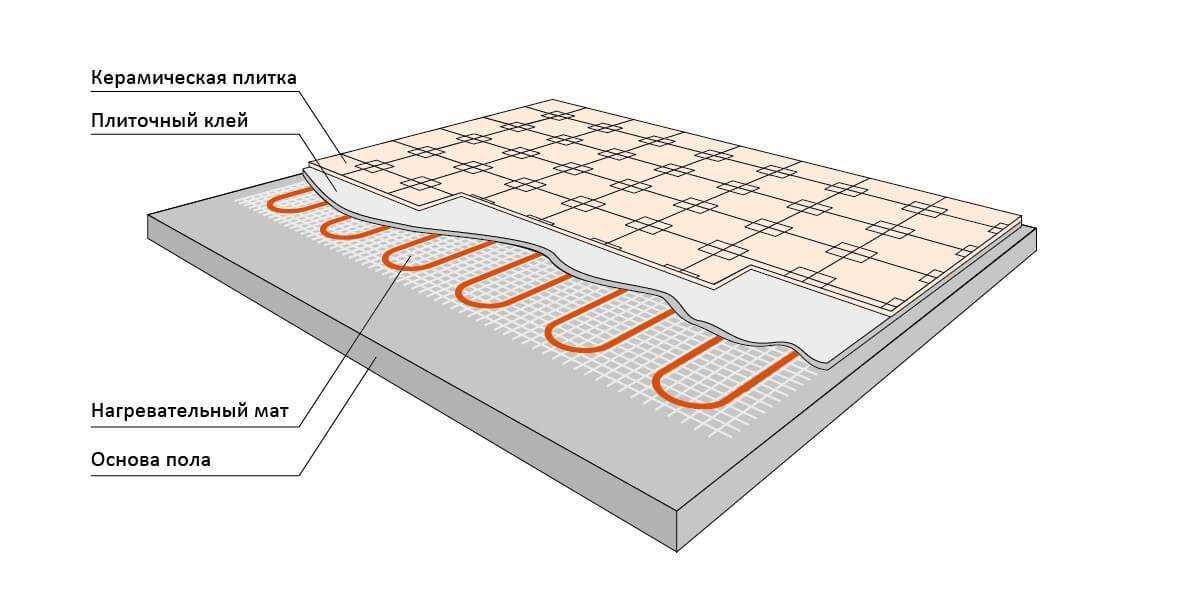

Заключительный этап укладки тёплого пола в ванной под плитку – проведение отделочных работ.

Несколько нюансов, которым стоит уделить внимание:

  • Качество плитки и официальный производитель. Плитка не должна лопнуть при нагреве помещения, а также не испортиться от выделения вредных веществ.
  • Теплоизолятор используется не всегда.
  • Перед укладкой плитку нужно поместить на несколько дней в обычную комнату, чтобы она прогрелась до оптимальной температуры.

Монтажные работы по укладке тёплого пола в ванной под плитку можно провести самостоятельно, не имея опыта. Обеспечивает дополнительный прогрев помещения, что необходимо в тёплое время года, когда батареи и обогреватели не справляются. По такому полу комфортно передвигаться босиком и в домашней обуви.

Подробная инструкция по укладке тёплого пола помогает сделать это быстро и качественно

Внимание стоит уделить и материалам, чтобы они прослужили долгие годы

Электрический пленочный контур теплых стен

Выбирая электрический вариант теплых стен, нужно начать со сборки пленочных панелей. При необходимости увеличить мощность обогрева, вместо пленки применяют стержневые элементы. Готовую ИК-панель наклеивают на утеплитель, используя термостойкий клей. Использование металлизированной пленки в качестве утеплителя запрещено: наводимая индукция создаст в стене электромагнитное поле и может привести к нежелательным последствиям.

Читать также: Подключение теплого пола к электричеству: как подключить своими руками

После этого собранную конструкцию вместе с утеплителем размещают с внутренней стороны гипсокартонной плиты, которую можно крепить к стене обычным способом. Для повышения теплоотдачи с противоположной стороны стены перед ИК-панелью можно проложить фольгированную пленку.

Эффективность работы рассматриваемой ИК-системы обогрева повысится, если стену оклеить обоями, имеющими вспененную полиэтиленовую подложку.

Что первоначально перегородки (ГКЛ) или теплый пол

А если сначала сделать только профильный каркас перегородок, затем стяжка с теплым полом, а только потом каркас обшить гипсокартоном.НЕ совсем понял. В первом случае (сначала профиля) нижний профиль перегородки крепится к бетонному черновому полу и заливается стяжкой, т. е. он получается полностью в бетоне. Во втором случае (профиля после чистовой стяжки) профиль крутится к чистовому полу.НЕ совсем понял. В первом случае (сначала профиля) нижний профиль перегородки крепится к бетонному черновому полу и заливается стяжкой, т. е. он получается полностью в бетоне. Во втором случае (профиля после чистовой стяжки) профиль крутится к чистовому полу. А если сначала сделать только профильный каркас перегородок, затем стяжка с теплым полом, а только потом каркас обшить гипсокартоном.. то что вокруг перегородки залита стяжка не исключает ее прямого стыка с бетонным перекрытием, это как в детстве, стакан к стене или полу приложить что бы слышать о чем там говорят, а если между стаканом и стеной положить книгу (стяжку) уже ничего и не услышишь.

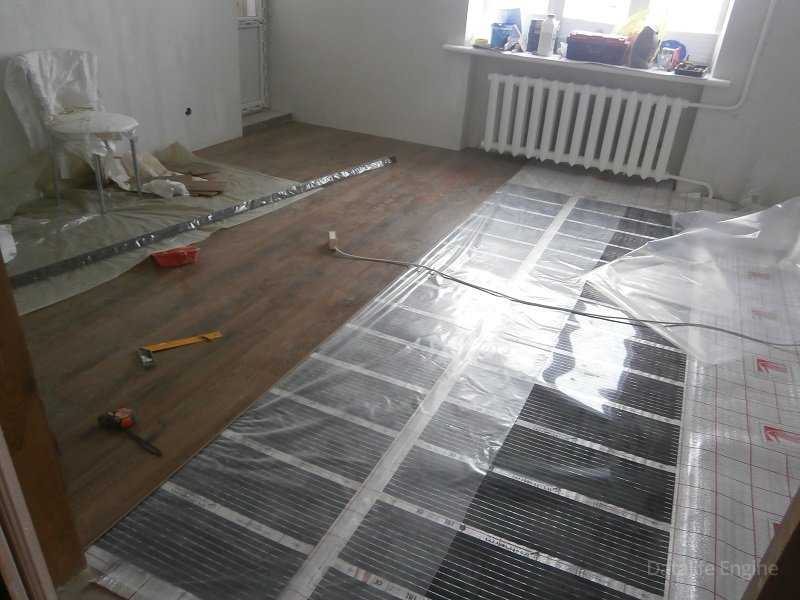

Инфракрасные пленочные полы

В основе системы лежит карбоновый слой, которым покрыта пленка. По бокам листы обрамлены медной шиной. Работает по принципу нагрева карбонового слоя электричеством, с последующей отдачей тепла во внешнюю среду.

Общие плюсы:

  • устойчивы к резким перепадам температур;
  • ИК-пленка быстро нагревается.

Минус — быстрое остывание как пленочных, так и стержневых листов.

Инфракрасные пленочные полы

Инфракрасные полы делятся на…

Пленочные:

  • система быстро и легко монтируется;
  • при демонтаже возможно повторное использование извлеченной конструкции;
  • при поломке отдельной части системы весь контур не перестанет функционировать, так как части не взаимосвязаны и не зависят друг от друга;
  • пленку легко делить на части необходимых размеров для удобства укладки, как в маленьких проходах, так и в больших помещениях.

Минусы:

  • выбирать напольное покрытие нужно с умом, так как оно может быть слишком тонким или же слишком толстым. В первом случае оно может деформироваться, во втором — эффективность нагрева будет снижена;
  • теплый пол должен укладываться на полностью сухую поверхность.

Стержневые:

  • автоматическое повышение и понижение энергоэффективности из-за повышения или понижения температуры окружающей среды;
  • разрешается укладка под большими предметами мебели. Перегрев исключен;
  • даже при выходе двух и более частей из строя, система будет исправно функционировать.

Минус: маты нельзя комбинировать с фольгированной подложкой, так как из-за взаимодействия отдельных элементов, будет деформироваться и пленка и подложка.

Распространенные ошибки

Начинающие мастера, имеющие незначительный опыт в укладке полов, могут совершить множество ошибок. Однако некоторые распространенные огрехи могут быть свойственны даже профессионалу, если будут применяться некачественные комплектующие и элементы. Поэтому всегда нужно учитывать два фактора: не только квалификацию рабочего, но и качество приобретаемых стройматериалов.

Возможные осечки:

  1. Категорически запрещено отрезать кабель. Его необходимо приобретать строго подходящей длины. Любая попытка его укоротить приведет к неизбежной порче элемента.

  2. Нельзя стелить кабель или пленку на загрязненную поверхность. Для обеспыливания необходимо использовать специальный пылесос.

  3. Лучше не наступать на нагревательный кабель во время монтажа, особенно в обуви с твердой подошвой.

  4. Если какая-либо жидкость, клей или цемент попадут в гофрированную трубку с датчиком, он будет испорчен и не сможет измерить показания среды.

  5. Нельзя оставлять воздушные карманы в стяжке, особенно если они расположены недалеко от кабеля или вовсе контактируют с ним.

Если вы не уверены в своих силах, можно обратиться к профессионалу. Однако мы рекомендуем подробно изучить все материалы, приведенные в статье, и попытаться сделать самому хотя бы один участок пола в небольшой комнатке.

Взвешиваем все «за» и «против»

Итак, из недостатков утепления стен электрическим теплым полом можно выделить следующие:

  1. Плохой теплообмен. Т.к. нагревательный элемент будет находиться в стене, тепло сначала должно пройти через слой отделки (штукатурки либо листов ГКЛ), после чего только добраться до прогреваемой комнаты. Тут образуется следующая картина – обогрев захватит лишь первые 15-20 см от поверхности и прогретый воздух поднимется к потолку. Как результат – отопление будет неэффективным и придется дополнительно устанавливать другие электрообогреватели.
  2. К стене нельзя приставлять мебель и бытовую технику. Тут также все очевидно – любые шкафы, холодильники, телевизоры и полки будут мешать и так слабому прогреву комнаты. К тому же, прямое воздействие тепла негативно может повлиять как на мебель (она начнет рассыхаться), так и на электроприборы (перегрев).
  3. Значительные теплопотери. Тепло будет излучаться не только внутрь дома, но и наружу (к внешней стороне стены). Под инфракрасную пленку подстилать фольгированную теплоизоляцию нельзя, поэтому Вы сами понимаете, как это снизит эффективность прогрева.
  4. Снижение универсальности вертикальных поверхностей. Если Вы в момент монтажа теплого пола не предусмотрите специальные крепления, то в будущем, после финишной отделки, вряд ли у Вас получится без повреждения нагревательного элемента повесить телевизор на стену либо даже картину.
  5. Смещение точки росы к внутренней части. Один из самых главных недостатков электрического отопления стен. Как правило, конденсат скапливается между холодной и теплой поверхностью. Если в обычных условиях это происходит на внешней стороне зданий, то при укладке греющего кабеля либо пленки точкой росы станет примерно середина стенки. В результате зимой она будет сильнее промерзать и быстрее разрушится. К тому же, вероятность возникновения плесени и грибка возрастет в разы.
  6. Повышение затрат электроэнергии. Электрические теплые стены – не самая экономичная система отопления. Хоть греющий кабель на вертикальной поверхности можно укладывать с увеличенным шагом, все же расход электричества будет значительным. А зачем это нужно, если эффективность обогрева будет довольно низкой?
  7. Декоративная отделка стен прослужит меньше. При электрическом подогреве вертикальной поверхности нет гарантии, что через несколько месяцев у Вас не отклеятся обои. К тому же, если Вы неправильно выберите раствор при монтаже теплого пола под плитку (к примеру, в ванной), она может отвалиться уже после первого отопительного сезона. Не беспокоиться можно лишь в том случае, если стенки будут зашиты гипсокартоном.

Как Вы видите, недостатков у такой системы подогрева довольно много и все они весомые. Мы ознакомились с множеством обсуждений на форумах и нашли только два основных плюса укладки теплого пола на стену:

  1. При вертикальном обогреве пыль не будет распространяться по комнате.
  2. Так как греющий кабель либо инфракрасная пленка укладываются в стенку, в комнатах станет просторнее.

Теперь Вы сами можете сделать вывод, можно ли выполнять установку теплого пола на стену. Если все же Вы решили использовать такую систему электрического подогрева, читайте далее, как правильно крепить греющий кабель и пленку.

Технология монтажа

Кабельный обогрев

Итак, для того чтобы сделать электрический теплый пол на стене своими руками, Вам нужно будет выполнить следующие этапы:

  1. Утеплите внутреннюю часть поверхности вспененным полиэтиленом с фольгированной основой.
  2. Закрепите металлическую сетку на стенке с помощью дюбелей. Вместо сетки можно также использовать монтажную ленту, как на фото ниже.
  3. Произведите установку нагревательных элементов, зафиксировав их механическим способом.
  4. Подключите термодатчик и терморегулятор. Подсоединять провода к сети 220 Вольт не нужно.
  5. Покройте так называемые теплые стены слоем черновой штукатурки.
  6. Когда первый слой застынет, нанесите чистовой слой, зашпаклюйте его и переходите к декоративной отделки стены.
  7. Через 4 недели можете смело включать подогрев и проверять, насколько он эффективен.

Обращаем Ваше внимание на то, что для укладки плитки поверх теплого пола нужно использовать специальный плиточный клей, иначе через время Ваша декоративная отделка попросту начнет сыпаться. Если же поверх кабельного обогрева стен Вы решите сделать гипсокартонную отделку, тогда технология монтажа еще проще

Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте

Если же поверх кабельного обогрева стен Вы решите сделать гипсокартонную отделку, тогда технология монтажа еще проще. Вместо укладки плитки Вам нужно будет собрать каркас из профилей и зашить его листами ГКЛ, предварительно подключив все элементы цепи и установив терморегулятор в подходящем месте.

Видео инструкция по укладке термоматов:

Инфракрасная пленка

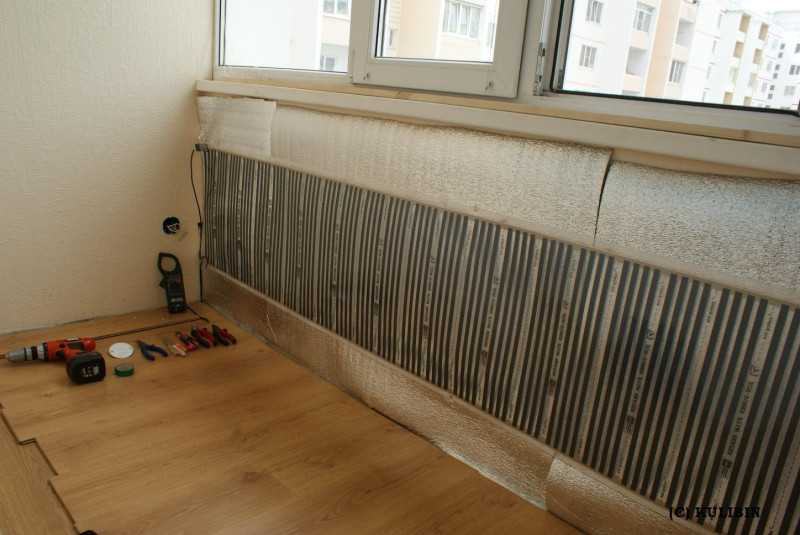

Установить инфракрасный теплый пол на стену гораздо проще. Обычно такой вариант используют на балконе, который отделывается вагонкой либо гипсокартонными плитами. В этом случае Вы должны учитывать важный нюанс – использовать фольгированную теплоизоляцию категорически запрещено. Если Вы хотите дополнительно утеплить лоджию, лучше подыскать альтернативный теплоотражатель без применения фольги.

После укладки теплоотражающего слоя Вам нужно сделать каркас под крепление отделки и закрепить пленочное покрытие в подходящих местах. Далее подключите провода и заизолируйте оголенные контакты. Последнее, что останется выполнить – подключить термодатчик и терморегулятор. После проверки отопительной системы можете сразу же ее включить.

Учитывайте важный нюанс – поверх пленочного покрытия нельзя наносить плиточный клей. Укладка инфракрасного теплого пола выполняется только «на сухую»!

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о том, как сделать теплый пол на стене своими руками. Рекомендуем все же выбрать альтернативный вариант отопления в доме либо квартиры, т.к. у такой системы больше минусов, чем плюсов!

Как выбрать теплый пол под плитку

Не каждый электрический теплый пол подходит для использования вместе с кафельной плиткой. Поэтому прежде чем приступать к монтажу, нужно сделать правильный выбор наиболее оптимальной системы.

Все виды теплых полов имеют одинаковые принципы монтажа. При укладке системы используется один и тот же порядок действий:

  • При подготовке поверхности пол очищается от старой плитки и других неровностей, после чего пол выравнивается по уровню.
  • Установка терморегулятора производится на стене, на высоте примерно 1 м от пола. После этого он соединяется со всей системой с помощью кабеля.
  • По периметру помещения внизу стены укладывается усадочная лента, далее выполняется заливка первого слоя стяжки.
  • Когда стяжка высохла, на нее укладывается монтажная лента на расстоянии 0,5 м между собой. Затем размещается кабельная сетка по схеме, составленной заранее. Далее монтируются термодатчики и проверяется работоспособность системы.
  • По завершении основных работ, полы покрываются финишным слоем стяжки, которую нужно заливать аккуратно, чтобы не повредить кабель.

Зная технологию укладки, можно решать вопрос, какой теплый пол выбрать под плитку, чтобы вся система работала максимально эффективно. Наиболее оптимальным вариантом считаются электрические маты, состоящие из стекловолокна с вмонтированным внутрь электрическим кабелем в виде сетки. Общая толщина такого пола не превышает 4 мм.

Благодаря особенностям конструкции, такие полы могут устанавливаться не только с цементной стяжкой, но и непосредственно на клей для плитки. После этого плитка может укладываться прямо на поверхность, покрытую клеем. Отпадает необходимость работы с цементом, а высота помещения увеличивается незначительно за счет очень тонкого слоя используемых материалов.

Вместе с кафельной плиткой допускается использование пленочного пола, осуществляющего нагрев с помощью инфракрасного излучения. Монтаж пленки осуществляется непосредственно под кафельную плитку, как и в предыдущем случае с использованием матов. Укладка производится на заранее подготовленную поверхность или на клей для плитки. Легкая и тонкая пленка может устанавливаться не только на полы, но и на стены, облицованные декоративными панелями.

Основным недостатком такой пленки считается ее слишком гладкая поверхность. При непосредственном контакте в связи с низким коэффициентом трения, может произойти смещение плитки и повреждение пленки. Во избежание подобных ситуаций, пленка должна обязательно размещаться под слоем стяжки.

Электрический теплый пол под плитку

Электрические теплые полы своими руками

Как сделать теплый пол самостоятельно

Устройство электрического теплого пола

Мобильный теплый пол

Какой теплый пол выбрать

Подключение и настройка терморегуляторов

Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.

С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.

Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.

Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.

При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.

Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.

Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.

Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.

Однако при этом есть один очень важный нюанс.

На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.

То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.

При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.

Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.

Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.

Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.

Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.

Критерии выбора

На современном рынке электрический стержневой пол представлен различными производителями. При выборе такой системы обогрева следует учитывать такие параметры:

  1. Мощность. Такой показатель зависит от объема обогреваемой площади. Также учитывается, для каких целей приобретается оборудование. Если стержневой теплый пол предусмотрен как основной источник обогрева, то требуется максимальная мощность.
  2. Материал и качество изготовления. Приобретать рекомендуется оборудование для обогрева пола у проверенных производителей, которые могут предоставить сертификат качества изделия. Элементы конструкции системы не должны содержать вредных для организма человека веществ.
  3. Наличие датчика температуры и терморегулятора. Данные приборы должны обязательно входить в комплект к основным нагревательным элементам теплого пола.
  4. Целостность системы. При покупке оборудования рекомендуется визуально осмотреть изделие. Такая проверка позволит исключить наличие трещин, царапин или сломанных элементов конструкции. Большим плюсом является гарантийная документация на товар.


Как выглядит стержневой теплый пол Теплый электрический пол стержневого типа должен соответствовать всем заявленным техническим характеристикам.
