Типы кабельных муфт и их применение

Маркировки отечественных муфт

Кабельные термоусадочные муфты применяются для соединения одножильных и многожильных кабелей в одну линию с целью подключения их к электростанциям и установкам, сооружениям и линиям электропередач. Также термоусаживаемые кабельные муфты применяют для ремонта поврежденных участков силового кабеля.

Термоусадочная муфта подбирается в зависимости от следующих технических параметров:

Напряжения;
Количества жил кабеля;
Типа изоляции;
Специфики конструкции и установки кабеля;
Наличия или отсутствия брони у кабеля.

Термоусаживаемые муфты являются универсальной системой для внутреннего и наружного монтажа силовых кабелей.

По специфике конструкции и установки кабеля различают следующие типы муфт:

Соединительные — используются для соединения кабеля, установленного как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней;
Концевые — предназначены для оконцевания кабеля;

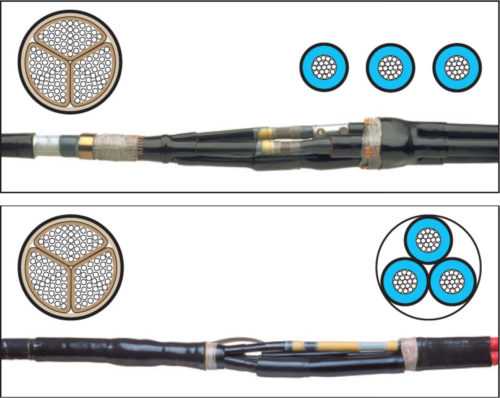

Соединительные Переходные — предназначены для соединения кабелей с разным количеством жил, разным типом изоляции.

Разберем маркировку кабельных термоусаживаемых муфт на примере 3-х заводов производителей:

Нева-Транс;
КВТ;
Михневский завод электроизделий (МЗЭИ).

Маркировка муфт

Расшифровка	Символ в зависимости от изготовителя(с учетом регистра)
Нева-Транс	МЗЭИ	КВТ
Номинальное напряжение в кВ	«1», «10»	«1», «6», «10» (в середине)	«1», «10» (в середине)
Соединительная муфта	«С»	«С»	«С»
Концевая муфта	«К»	«К»	«К»
Концевая внутренней установки	«В»	«В»	«В»
Концевая наружной установки	«Н»	«Н»	«Н»
Термоусаживаемая технология	«Т», «т»	«Т»	«Т»
Наличие перчатки у муфты	«п»	«п»	«п»
Термоусаживаемый кожух	«(тк)»	—	—
Модифицированная	«М»	—	—
Для одножильного кабеля	«О»	—	—
Для кабеля с броней	«б»	«б»	не указывается
Для кабеля с пластмассовой изоляцией	«П»	«П»	«П»
Количество жил в кабеле	«1х», «3х», «4х», «5х»	«1», «3», «4»,»5″ (в начале)	«1», «3», «4»,»5″ (в начале)
Сечение жилы в мм2	«(16-25)», «(35-50)»	«(16-25)», «(35-50)»	«16/25», «35/50»
Наличие болтового соединителя	—	«М»	«Б»
Наличие болтового наконечника	«Н»	«М»	«Б»
Муфты для контрольных кабелей	—	«к»

Примечание: отсутствие «П» обозначает, что муфта предназначена для кабелей с бумажной изоляцией в случае напряжений 1кВ и для кабеля с любым бумажной либо полиэтиленовой изоляцией в случае напряжений до 10 кВ.

Примеры маркировки с расшифровкой:

Нева-Транс	МЗЭИ	КВТ	Расшифровка
1СТп(тк)-4х(70-120)	4СТп-1-(70-120) М	4СТп-1-70/120-Б	Соединительная термоусаживаемая муфта для 4-х жильного кабеля с бумажной пропитанной изоляцией напряжением до 1 кВ, сечением 70-120 мм2 с толстостенным термоусаживаемым кожухом, перчаткой и болтовым соединителем
10ПСтО(тк)-1х(150-240)	1ПСТ 10-(150-240) М	1ПCТ-10-150/240-Б	Соединительная термоусаживаемая муфта для одножильного кабеля с пластмассовой изоляцией напряжением до 10 кВ сечением 150-240 мм2 с толстостенным термоусаживаемым кожухом и болтовым соединителем
1ПКНТп-4х(70-120)	4ПКНТп-1-(70-120)	4КВНТп-1-70/120	Концевая термоусаживаемая муфта для 4-х жильного кабеля с пластмассовой изоляцией без брони напряжением до 1 кВ сечением 70-120 мм2 с перчаткой без болтового наконечника

Примечание: концевые муфты завода КВТ могут быть одновременно внутренней и наружной установки, маркируются в этом случае «ВН».

psv-energo.ru

Термоусаживаемая муфта

Изобретение термоусаживаемых полимерных материалов в конце прошлого века привело к тому, что сегодня термоусаживаемые муфты стали самым распространённым и востребованным типом стыковочных узлов в кабельных сетях. Способность нового материала, подвергаемого деформации и растяжению, запоминать свои начальные размеры и формы и возвращаться к ним при нагревании позволило создавать очень простые в монтаже и компактные по форме муфты.

Основными преимуществами этих муфт по сравнению с другими видами являются:

простота конструкции и быстрый монтаж (не более 3 часов);
эластичность и высокая надёжность соединения;
большой срок службы (свыше 30 лет);
безопасность изделий в экологическом и пожарном отношении.

Назначение

Итак, рассмотрим, на какие виды и типы подразделяются кабельные муфты и сразу же расскажем об области применения каждой разновидности.

Соединительные. Пожалуй, это один из самых востребованных соединительных элементов. Выполнять соединение кабеля электрических линий приходится чаще, чем другие виды монтажа. Обязательное требование к таким элементам соединения – это надежная герметичность. В зависимости от требований, они могут быть разборными и не разборными. Для их изготовления выбирается материал, устойчивый к разрушениям от внешней среды.

Свинцовые муфты применяются для соединений проводников, у которых оболочка изготовлена из свинца или алюминия. Изготавливают их из труб, что видно на фото ниже. Свинцовые кабельные муфты достаточно тяжелые.

Эпоксидные. Применяются для соединения кабеля, прокладываемого в траншеях, тоннелях, шахтах. Изготавливаются данные изделия из эпоксидной смолы. Как правило, их защищают асбестовым или металлическим кожухом. После установки полость заполняется эпоксидной смолой.

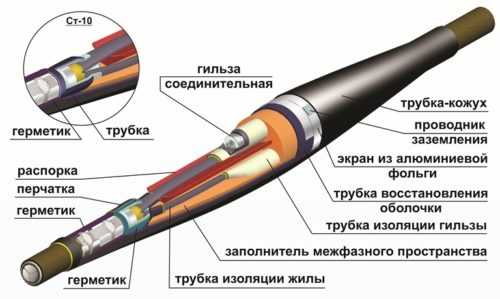

Еще один вид – термоусаживаемая муфта. Это наиболее распространённый способ изолирования соединений ввиду простой технологии. Они легко устанавливаются на место соединения. Затем, воздействуя на них горячим воздухом, например от газовой горелки или электрического фена, обсаживают до образования герметичного покрытия. Применение их в соединениях позволяет повысить прочность изделия и увеличить длительность эксплуатации. Термоусадка снижает риск пробоя в силу высоких диалектических характеристик. Гибкость материала заметно облегчает удобство монтажа. Диапазон усадки позволяет использовать данные изделия при стыке кабельных линий различных диаметров.

Также используют переходные муфты, назначение которых обеспечить герметизацию разных кабелей. Стоит заметить, если различны только диаметры перехода, то целесообразнее использовать термоусадочные типы соединителей.

Возникает часто необходимость разделки и ответвления кабельных линий. В таком случае используются ответвительные соединители. Для их изготовления используются различные виды материалов. Например, полиэтиленовые, предназначенные для линий связи. Разновидности этих изделий, позволяют удовлетворить широкий спектр разветвлений используемых в линиях связи.

Стопорные. Этот вид соединителей применяется в электросетях высокого напряжения около 110 кВ. Они имеют достаточно сложное устройство. Рассмотрим это на примере муфты для кабеля с масляным наполнителем – МСТМ-110 (для увеличения нужно нажать на картинку).

Где:

1 – корпус;
2 – изолятор;
3 – изоляция края;
4 – изоляция самого кабеля;
5 – изолирование центральной части;
6 – наконечник;
7 – контактное гнездо;
8 – защитный экран;
9 – раструб;
10 – оболочка.

Применяются они в случаях возникновения гидростатического давления превышающего норму. Такое происходит, когда имеется большая разница уровней при большой длине трассы. Можно сказать, что такое соединение включает в себя разновидности концевых и муфтовых типов. МСТМ представляет собой соединение двух концевых муфт. Два изолятора из фарфора и корпус из немагнитного материала цилиндрической формы создают 3 камеры. Медная пружина соединяет колпаки изоляторов. Сверху они закрыты экраном цилиндрической формы. Экран для изоляции покрывается пропитанной бумагой. Камеры перед наполнением масла вакуумируются и затем заполняются.

Концевые муфты используют соответственно для оконцевания кабеля. По сути своей это обычная заглушка в виде колпачка. Как пример такого изолятора можно рассмотреть строительный изолятор СИП. Подобно изоляции скрутки проводов квартирной проводки их применяют для линий связи и электросетей. Или их еще используют при разделки многожильных кабелей. Как например на этом рисунке:

Это наиболее частый способ изолирования трехжильного проводника с помощью концевой кабельной муфты. По конструктивному исполнению разделяются на однофазные и трехфазные соединители. Например, однофазная КНО-20, применяется для изолирования конца кабеля напряжением 20-25 кВ, имеющего бумажную изоляцию с металлической оболочкой для каждой жилы.

Многофазные изолированные соединители применяются для многожильного кабеля.

Правила подбора кабельных муфт

При выборе кабельной муфты которая бы отвечала условиям прокладки, а также назначению цепей, для которых она устанавливается, необходимо знать основные критерии выбора этой продукции:

Номинальное напряжение линии, в которой устанавливается муфта. Все кабельные муфты делятся на две категории: высоковольтные(от 1 кВ) и низковольтные (до 1 кВ). Величина напряжения — это параметр, который узнаётся из типа электроустановки;
Количество жил в кабеле и их сечение. В марке кабельной муфты зашифрована информация о диапазоне сечения жил кабеля, для которого она может быть использована. Например, комплект Стп 10/4*25-50, предназначен для сетей 10 кВ, и сечение кабеля от 25 до 50 мм?;
Тип изоляции. Изоляционный материал, который используется в качестве основного должен исключать не только пробои между фазами, но и на бронированный слой, который заземляется. Также выбранная муфта и её основной изоляционный материал, должен выдерживать длительную эксплуатацию и воздействие на неё внешних факторов. Одним из самых популярных на сегодняшний день является термоусадочный материал меняющий свою форму и размер при воздействии температуры. Он обладает высокими диэлектрическими свойствами и для установки такой муфты понадобиться лишь горелка или паяльная лампа;
Кабеля, которые требуют установки муфты, могут быть бронированными стальными лентами, проволокой или же находиться в свинцовой оболочке. В комплектах кабельных муфт, для бронированного кабеля должны быть специальные соединяющие броню материалы;
Тип муфты должен соответствовать назначению, концевая не может стать соединительной и наоборот.

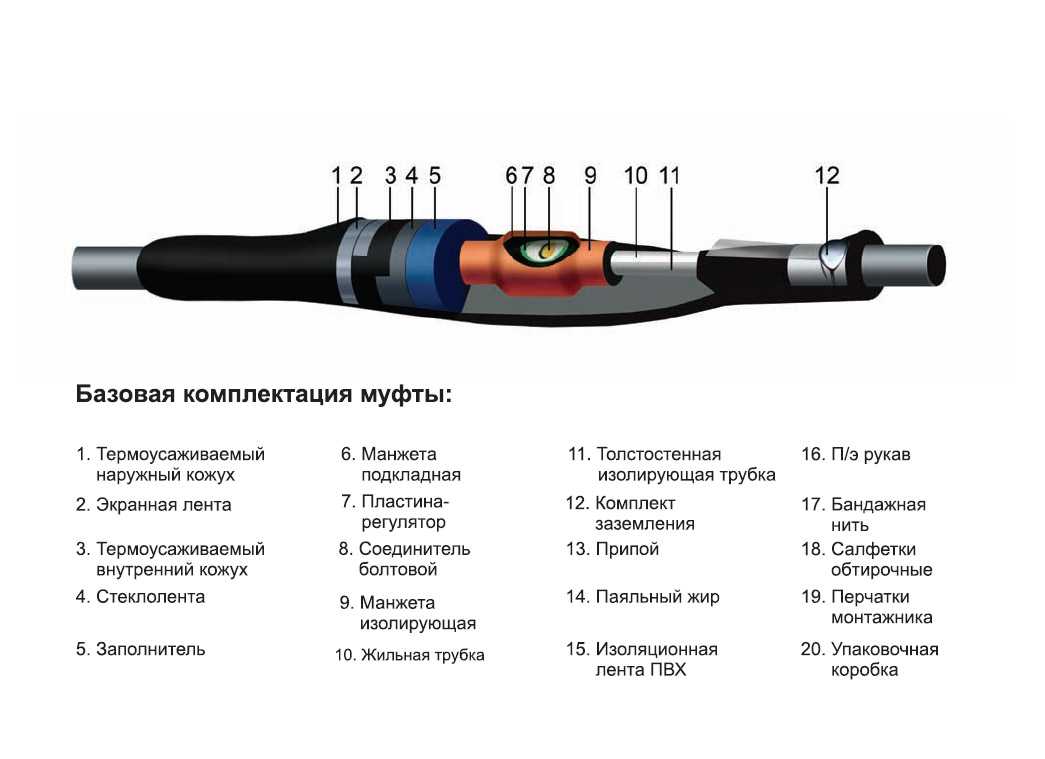

Перед тем как приобрести кабельную муфту нужно посмотреть её комплектацию, обычно все они укомплектованы наконечниками или самосрывными гильзами, но если их не будет в комплекте, то придется докупать такие изделия отдельно.

Переходные соединительные муфты:

СПЧсл — переходная чугунная муфта с подмоткой из самосклеивающихся лент для соединения кабелей с пластмассовой изоляцией с кабелями с бумажной изоляцией до 1 кВ; СПСсл — переходная свинцовая муфта 6 и 10 кВ с подмоткой из самосклеивающихся лент для соединения кабелей с пластмассовой изоляцией с кабелями с бумажной изоляцией.
Концевые муфты наружной установки для кабелей с бумажной изоляцией: КНА — концевая муфта наружной установки 6-10 кВ с алюминиевым корпусом;
КНЧ — то же с чугунным корпусом; КНСт — то же со стальным корпусом;
КМА — концевая мачтовая муфта наружной установки 6-10 кВ с алюминиевым корпусом; КМЧ — то же с чугунным корпусом;
ЗКМЧ, — концевые мачтовые муфты 1 кВ с чугунным корпусом для 4МКЧ трех- и четырехжильных кабелей;
КНЭ — концевая эпоксидная муфта наружной установки 1, 6 и 10 кВ. Концевые заделки внутренней установки для кабелей с пластмассовой изоляцией:
ПКВ — концевая заделка внутренней установки с подмотками из липких пластмассовых пли самосклеивающихся лент 1, 3, 6 и 10 кВ для сухих и влажных помещений; ПКВТп — концевая заделка внутренней установки с термоусаживаемой полиэтиленовой перчаткой до 1 кВ;
ПКВЭ — концевая заделка внутренней установки с эпоксидным корпусом 1, 3, 6 и 10 кВ в сырых и особо сырых помещениях;
ПКВЭО — концевая заделка внутренней установки 1, 3 и 10 кВ с эпоксидным корпусом однофазная для сырых и особо сырых помещений.

Защитные кожухи для соединительных муфт 6—10 кВ.

КСР6 — кожух стальной с разъемом на болтовых соединениях для зашиты соединительных эпоксидных и свинцовых муфт в кабельных сооружениях; КСРш — то же, с шарнирным разъемом;
КСН — кожух стальной неразъемный для защиты соединительных эпоксидных и свинцовых муфт в кабельных сооружениях; КзЧ — кожух подземный защитный чугунный негерметичного исполнения для свинцовых соединительных муфт;
КзЧг — то же герметичного исполнения для свинцовых соединительных муфт, КзП — кожух защитный подземный пластмассовый (из стеклопластика) для соединительных свинцовых муфт;
Кв — кожух защитный подводный для соединительных свинцовых муфт.

Типы муфт, их классификация

Кабельная арматура в зависимости от своего назначения и сферы применения бывает нескольких типов (ГОСТ 13781.0-86). Для удобства рассмотрения данные сведены в таблицу:

№ п/п	Тип муфты	Назначение	Обозначение
1.	Соединительные	Соединение отрезков кабелей	С
2.	Ответвительные	Подсоединение к основной силовой трассе распределительных кабелей	О
3.	Соединительно-переходные	Коммутация кабелей с пластиковой изоляцией и их аналогов с иными видами изоляции	СП
4.	Стопорные	Коммутация кабелей с изоляцией из пропитанной бумаги на трассах с большим наклоном, для исключения стекания пропиточного состава	СТ
5.	Стопорно-переходные	Коммутация кабелей в несколько жил с изоляцией из пропитанной бумаги и одножильных изделий с иной изоляционной оболочкой	СТП
6.	Концевые под наружный монтаж	Кабельное оконцевание за пределами помещений	КН
7.	Концевые мачтовые	Кабельное оконцевание при выходе на воздушную ЛЭП вне зданий	КМ
8.	Концевые под внутренний монтаж	Кабельное оконцевание внутри зданий, помещений	КВ

Классификация электротехнических устройств предусматривает их маркировку, которая включает в себя:

Сведения о применяемой изоляции: П – из пластмассы (изоляция из бумаги не указывается)
Информация о типе муфты (согласно таблицы)
Указания на материал изделия: Ч – чугуная, С – свинцовая, Л – латунная, Ст – стальная, Э – из эпоксидной смолы, Р – композиции из резины, т (тт) – трубки термоусадочные, тп – термоусадочные перчатки, сл – самосклеивающиеся ленты
Обозначение конструктивных особенностей: однофазные – О, с наличием компенсатора – к, предназначенные для использования под водой – в, (трехфазные не обозначаются)
Цифровое (числовое) значение диаметра горловой части муфты или термоусадки
Наличие буквенного обозначения «Т» означает тропическое исполнение
Информация о типе используемого кожуха (согласно таблицы):

№ п/п	Типы кожухов	Назначение	Обозначение
1.	Противопожарные	Здания, крытые строения, тоннели	К
2.	Подземные	Укладка под слоем грунта	Кз
3.	Подводные	Укладка в водной среде	Кв

Сведения о материале: Ч – чугунный, П – пластмассовый, Па – из армированной пластмассы, Ст – стальной
Обозначение конструктивных особенностей: у – уменьшенный, кб – наличие колец для установки брони, г – герметичность
Указание размера горловой части кожуха (диаметр от 40 до 100 мм)
Цифровые указатели на количество жил кабеля, их сечения.

Муфты для кабелей с бумажной изоляцией

Появление термоусаживаемых трубок и перчаток значительно облегчило соединение, ответвление и оконцевание кабелей с бумажной изоляцией. Большинство современных изделий включают данные предметы в перечень комплектации. Термоусаживаемые элементы увеличивают защитный изоляционный слой, предотвращают разматывание бумажной оболочки, делают процесс коммутации жил более комфортным.

Трубки надеваются на жилу прямо поверх бумажной пропитки. Корень разделки заполняется герметиком или мастикой и закрывается перчаткой. Зачищенные концы стыкуются болтовыми соединителями, которые также помещаются в термоусаживаемые трубки, обеспечивающие равномерный слой изоляции.

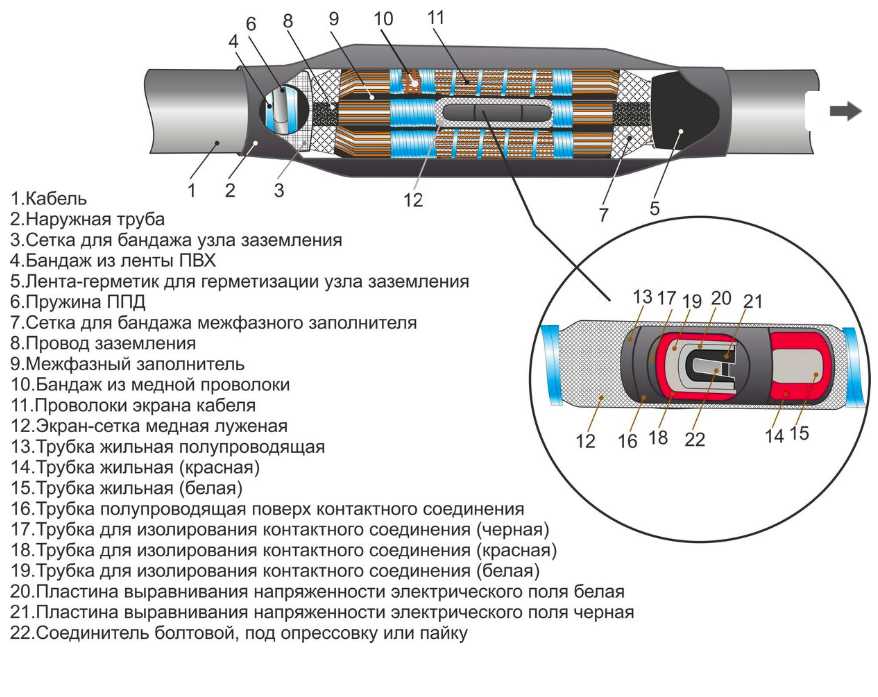

Пример устройства соединительной кабельной муфты для магистрали с тремя жилами

Особенно удобен такой способ при установке соединительно-переходных и стопорно-переходных муфт, где коммутируются проводники в бумажной изоляции с проводниками в пластмассовой изоляции. С помощью трубок не только выравнивается толщина изоляционного слоя, но обеспечивается экранирование зоны соединения.

Соединительно переходные модели для коммутации кабелей с разными типами изоляции

Муфты для кабелей с пластмассовой изоляцией

Отличием может быть использование в качестве разъединителя на корне разделки самосклеивающейся ленты или хлопчатобумажной полосы пропитанной эпоксидным составом, так называемой ленты-герметик. Стыковка концов токоведущих жил осуществляется также с помощью соединительной гильзы и болтового крепления. Эти места тоже помещаются в термоусадочные трубки.

Муфта концевая ПКВтп с применением термоусаживаемых элементов и ленты герметик

В реальной работе допускается использование разных электротехнических устройств. Главным условием является соответствие условиям эксплуатации.

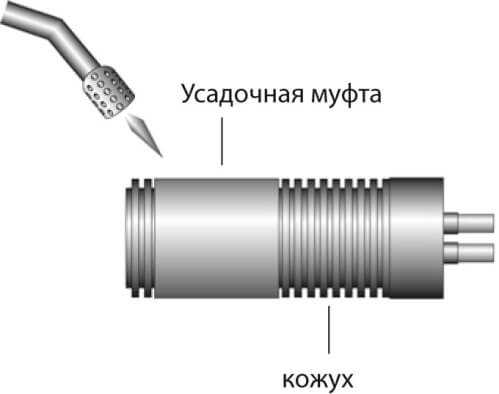

Термоусаживаемые кабельные муфты

Толстостенные изделия под действием горячего воздуха плотно, надежно облегают и принимают конфигурацию кабельного стыка, обеспечивают его изоляцию и защиту от воздействия внешних факторов. Комплектация устройства включает термоусаживаемую трубу с клеем, болтовые соединители или наконечники для жил кабеля, которые обеспечат качественный контакт как механический, так и электрический.

Виды соединительных муфт кабелей

Чтобы сделать правильный выбор соединительного элемента необходимо взглянуть на данные технические показатели изделия:

количество проводов в кабеле;
площадь поперечного сечения, а также материал изготовления жилок;
максимальное напряжение в сети;
вид межфазной изоляции;
защитные средства, которые повышают сопротивление кабеля от различного рода воздействий.

По значению максимального напряжения в электросети изготавливают соединительные элементы для использования в:

высоковольтных коммутациях;
электросетях с напряжением до 1000 В.

Четырехжильная муфта

Как правило, максимальное количество проводов, которое соединяется муфтой не превышает четырех, однако в отдельных случаях встречаются соединения и с большим числом проводков на одной муфте.

Для корректного монтажа муфты на кабель следует правильно разрезать концы, после чего очень аккуратно убрать всю изоляцию. Затем потребует тщательно подготовить все поверхности по очереди для установки соединительного элемента. С каждого конца необходимо полностью срезать изоляцию на половину длину соединительного элемента, в который затем необходимо ввести оба конца провода и крепко зажать их крепежными деталями.

Такой же метод подключения используется для соединения проводов с клеммой. В данном случае необходимо демонтировать изоляционный слой нужно снять на всю длину соединительной детали.

Для проводов с большим количеством медных жил, которые соединены вместе, лучше применять наконечники из материалов, которые легко поддаются деформации. Данные наконечники на последнем этапе соединения сжимаются специальным инструментом. В итоге должен получиться прочный с механической точки зрения, а также хороший электроконтакт. Для качественного обжима необходимо приложить усилие в несколько тонн.

Конструкция используемых соединительных элементов напрямую зависит от вида межфазной изоляции.

Межфазная изоляция муфты

Вернуться к содержанию

Виды соединительных кабельных муфт

Чтобы правильно выбрать соединительный элемент, нужно предварительно свериться с техническими показателями конкретного кабеля. Конструкция муфты будет зависеть от количества проводов, материала, из которого они изготовлены и площади поперечного сечения. Кроме того, должно обязательно учитываться максимальное значение сетевого напряжения, а также изоляционный материал, используемый между фазами.

Классификация соединительных элементов в первую очередь зависит от напряжения в электрической сети. Они могут применяться в высоковольтных линиях или в сетях, напряжение в которых не превышает 1000 вольт. Обычно для соединения допускается использовать не более четырех проводов. Однако существуют конструкции муфт, позволяющие соединять и большее количество проводников.

Большинство соединений выполняется с помощью специальных крепежных деталей, где и зажимаются концы проводов. Если же в кабеле в большом количестве присутствуют медные жилы, в таких случаях рекомендуется наконечники, материал которых легко деформируется. Это дает возможность на заключительном этапе просто сжать их механическим путем. В результате, получается качественный и надежный контакт.

Существует несколько видов соединительных элементов:

Соединительная муфта. В качестве примера рекомендуется рассмотреть изделие с маркировкой 1Стп-3х150-240С. Число «1» соответствует электросетям, максимальное напряжение которых составляет до 1000 вольт. «С» – соединительная деталь, «тп» – термопластичность, «3» – число проводников, «150-240» – значение допустимой минимальной и максимальной площади сечения в мм. Вторая буква «С» указывает на дополнительные крепежные элементы. Если в соединительных элементах имеются проводки с ПВХ, в маркировку добавляется еще одна буква «П».
Переходная муфта. С помощью данного соединения создается качественная и надежная коммутация различных типов кабелей.
Концевая муфта. Используется для наружной или внутренней установки на конце кабеля. Конструкции некоторых изделий могут содержать дополнительные крепежные элементы.

Распространенные ошибки во время установки соединительных муфт

Загрязненные поверхности

Установка соединительного элемента на кабель зачастую проводится в условиях траншей или котлованов, где достаточно тяжело следить за чистотой рабочего пространства. Однако во время работы с муфтами следует использовать дополнительные защитные средства в виде пленок. Требуется следить за чистотой и инструментов и расходных материалов, а также вовремя удалять загрязнения.

Нарушение технологии монтажа соединителей

Габариты соединительных трубок и проводов должны соответствовать требованиям завода-производителя. В противном случае со временем могут появиться некоторые дефекты. Их необходимо заблаговременно обнаружить и затереть напильником, после чего обработать площадь шлифовальным кругом. Также шлифовке нужно подвергнуть выступающие элементы крепежных деталей. После завершения данных работ следует тщательно убрать образовавшиеся опилки.

Неравномерность толщины изоляции манжеты

Данная проблема может возникнуть во время усадки рукава с толстыми стенками методом термоусадки. Во избежание этого необходимо равномерно разогреть всю обрабатываемую площадь. В некоторых случаях сделать это невозможно из-за условий работы.

Применение согнутого отражателя из жести дает возможность равномерно распределить тепло по всей поверхности для обеспечения одинакового прогрева клеевого состава, который присутствует в герметике, и его равномерного распределения.

Установленная соединительная муфта

Нарушенная герметичность муфт

У деталей, которые устанавливаются на высоковольтные силовые линии, имеется три герметичных пояса:

межфазный пояс;
внутренний (в корпусе);
на внешней поверхности соединения.

Для усадки внешних герметичных поясов используются дополнительные герметизующие средства для обработки стыков. После термической обработки клеевой состав должен выступать за края стыка и создать своеобразный барьер для предотвращения попадания вредных веществ.

Если вещество не выступило, значит, была допущена ошибка во время данного процесса. Также перед тем, как начать работы по укладке собранного соединения в почву необходимо провести тщательную ревизию для обнаружения возможных дефектов. Если вы обнаружили повреждения изоляционного слоя, необходимо монтировать ремонтный рукав с клеевым основанием.

Воздушные массы в муфтах

Каждая полость между элементами муфты должна быть заполнена герметизующим материалом. Если в корпусе муфты образуется воздушная масса, то несомненно начнется процесс образования ионов.

Если подвести итог, то соединительные элементы для силовых линий должны устанавливаться согласно строгим рекомендациям и с соблюдением определенных правил. Все действия должны проводить специалисты, поскольку данные операции требуют высокой квалификации и наличия приличного багажа опыта. Самостоятельно делать это не рекомендуется.

Вернуться к содержанию

Особенности эксплуатации кабельных муфт

В условиях повышенной влажности, высоких (до +50 °С) и низких (до -50 °С) температур применяют универсальные муфты концевые термоусаживаемые внутренней установки, предназначенные под напряжение до 1 кВ.

Там, где напряжение может достигать мощности 10 кВ, хорошо показывает себя муфта концевая наружной установки. Производятся такие детали российскими , «Прогресс», ПЗЭМИ. Отличаются широким диапазоном нагрузок, стойкостью к агрессивной среде, дополняются материалами для герметичности.

Мачтовые муфты позволяют присоединять кабели к передающим электрическим линиям. Размерные характеристики связаны с сечением токопроводников и рабочим напряжением кабеля. Выбор деталей определяют условия предстоящей эксплуатации.

Хороший вариант для установки в помещениях с влажной средой — муфта концевая 4 КВТп-1 (70-120). Состоит из нескольких элементов: термоусаживаемая перчатка с внутренней поверхностью, покрытой термоплавким клеем; изолятор распорный; наконечник; провод заземления. Типовая длина муфты 800 мм. Предельное напряжение — до 1 киловатта. Предназначена для обработки жил кабеля сечением от 70 до 120 квадратных миллиметров. Концевая муфта 4КВТп-1 70/120 изготавливается из материалов, невосприимчивых к ультрафиолету и погодным явлениям.

Конструктивные особенности разных типов муфт

Прокладывание силовых электрических трасс может сопровождаться: стыковкой отрезков кабелей разной длины; разветвлением трассы на две или более линий; оконцеванием с подключением оборудования или переключением на воздушную ЛЭП; переходом от одого типа кабельно-проводниковой продукции к другому.

Подобные участки требуют надежной защиты мест соединений, поэтому на таких узлах устанавливаются разные типы муфт, указанные в таблице. Их конструкции заметно отличаются, но назначение у всех одно – обеспечить безопасную передачу электроэнергии. Некоторые из них нужно рассмотреть более подробно.

Ответвительные устройства для подключения

Они применяются:

при необходимости подключения к силовой трассе распределительного проводника,
для подключения отдельно стоящего оборудования
создания отдельной линии электропередач.

Примеры металлических ответвительных муфт на один, два, три кабельных отвода

Кроме показанных на фото вариантов, различают Т-образные (под углом 90°), У-образные (с ответвлением 30°) и крестообразные муфты. Принцип их установки ничем не отличается от перечисленных выше.

Концевые мачтовые устройства

Концевая муфта КМСт для перехода от трехжильного кабеля к воздушной ЛЭП

Применяются при переходе от изолированного кабеля к воздушным линиям электропередач на опорах вне зданий или помещений. Данные приспособления рассчитаны на эксплуатацию при нижних значениях температур от -40°С, что позволяет их использование в большинстве регионов страны.

На рисунке изображена муфта для трехжильного кабеля, состоящая из:

верхней крышки – 1;
изоляторов – 2;
шпильки-стержня – 3;
заземляющего проводника – 4;
горловины – 5;
основного корпуса – 6.

Такие модели применяют для кабелей с бумажной изоляцией с напряжением не более 1 кВ, а для их аналогов с пластмассовой изоляцией используют чугунные изделия ПКМЧ.
