Расшифровка маркировки электродвигателей отечественных и импортных

Нормативные документы

Например, для двоичного счисления ряд весов имеет вид 20, 21, 22, 23,

Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения. Таблица 3 4. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж.

Выводы питания элементов приводят либо в качестве текстовой информации на свободном поле схемы, либо одним из способов, приведенных на черт. Рисунок 7 5. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.

Примечания к пп. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. Примечания: 1. Виды электрических схем В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи.

2.2. Обозначения функций элементов

Автоматический выключатель на однолинейной схеме Трансформатор представляет собой стальной сердечник с двумя обмотками. Щетка: на контактном кольце 2. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Порядок расположения контактов в таблице определяется удобством построения схемы.

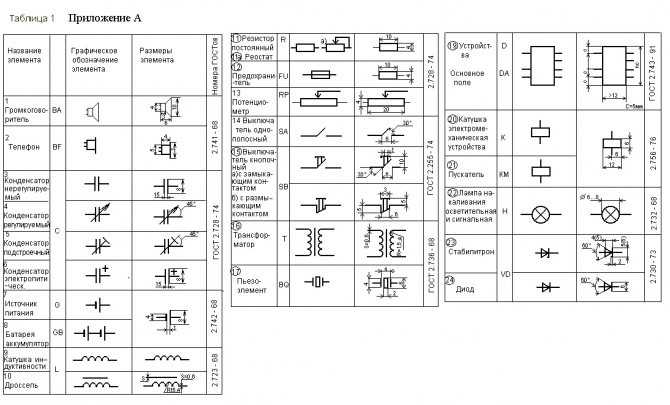

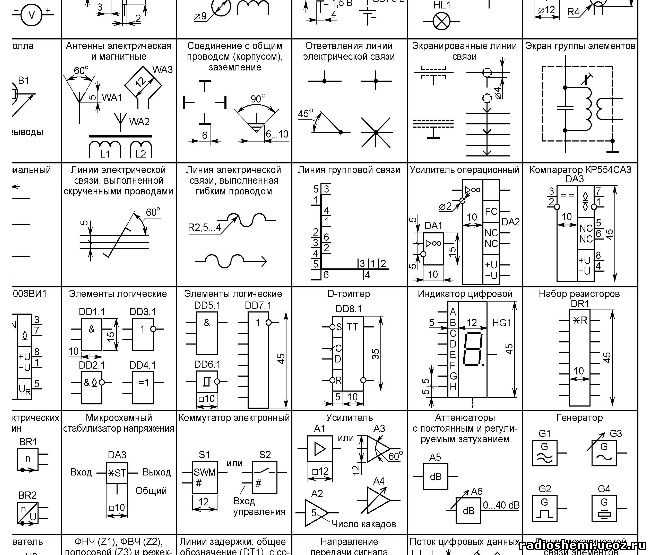

Приведем в качестве примера основные графические обозначения для разных видов электрических схем. При использовании меток выводов, не установленных настоящим стандартом, их следует приводить в УГО в скобках и пояснять на поле схемы черт.

Выводы элементов подразделяют на логически равнозначные, то есть взаимозаменяемые без изменения функции элемента, и логически неравнозначные. Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом. Как читать электрические схемы. Радиодетали маркировка обозначение

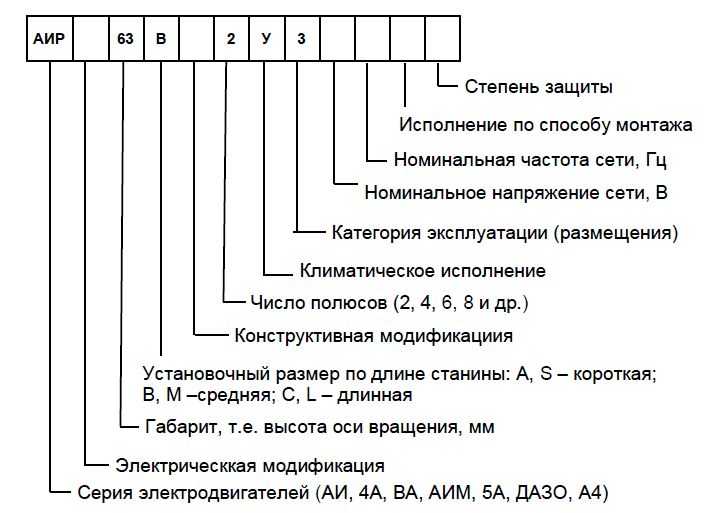

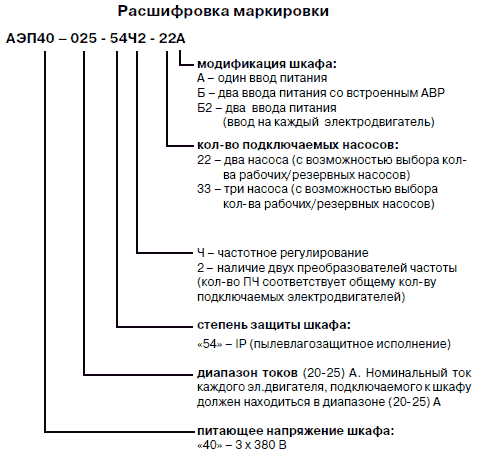

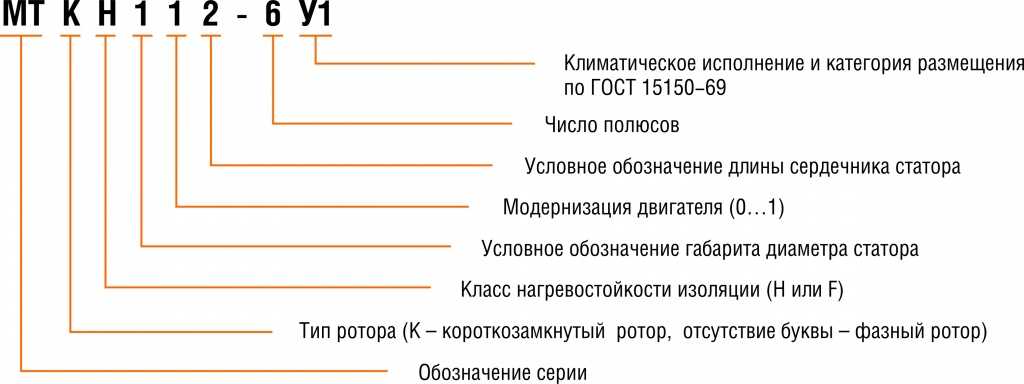

Условные обозначения электродвигателей

серия (тип) электродвигателя: общепромышленные электродвигатели: АИ – обозначение серии общепромышленных электродвигателей Р, С (АИР и АИС) – вариант привязки мощности к установочным размерам, т.е. АИР (А, 5А, 4А, АД) – электродвигатели, изготавливаемые по ГОСТ АИС (6А, IMM, RA) – электродвигатели, изготавливаемые по евростандарту DIN (CENELEC) взрывозащищенные электродвигатели: ВА, АВ, АИМ, АИМР, 2В, 3В и др

электрические модификации: М – модернезированный электродвигатель: АИРМ, 5АМ Н – электродвигатель защищенного исполнения с самовентиляцией: 5АН Ф – электродвигатель защищенного исполнения с принудительным охлаждением: 5АФ К – электродвигатель с фазным ротором: 5АНК С – электродвигатель с повышенным скольжением: АИРС, АС, 4АС, 5АС, АДМС и др. Е – однофазный электродвигатель 220V: АИРЕ, АДМЕ, 5АЕУ В – встраиваемый электродвигатель: АИРВ 100S2 П – электродвигатель для привода осевых вентиляторов в птицеводческих хозяйствах и т. д. («Птичники»): АИРП

габарит электродвигателя (высота оси вращения): габарит электродвигателя равен расстоянию от низа лап до центра вала в миллиметрах 50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450 и выше

длина сердечника и/или длина станины: А, В, С – длина сердечника (первая длина, вторая длина, третья длина) XK, X, YK, Y – длина сердечника статора высоковольтных двигателей S, L, М – установочные размеры по длине станины

количество полюсов электродвигателя: 2, 4, 6, 8, 10, 12, 4/2, 6/4, 8/4, 8/6, 12/4, 12/6, 6/4/2, 8/4/2, 8/6/4, 12/8/6/4 и др.

Читать также: Насос центробежный типа к

конструктивные модификации электродвигателя: Е – электродвигатель с встроенным электромагнитным тормозом: АИР 100L6 Е У3 Е2 – электродвигатель с встроенным электромагнитным тормозом и ручкой расторможения: АИР 100L6 Е2 У3 Б – со встроенным датчиком температурной защиты: АИР 180М4 БУ3 Ж – электродвигатель со специальным выходным концом вала для моноблочных насосов: АИР 80В2 ЖУ2 П – электродвигатель повышенной точности по установочным размерам: АИР 180М4 ПУ3 Р3 – электродвигатель для мотор-редукторов: АИР 100L6 Р3 С – электродвигатель для станков-качалок: АИР 180М8 СНБУ1 Н – электродвигатель малошумного исполнения: 5АФ 200 МА4/24 НЛБ УХЛ4 Л – электродвигатель для привода лифтов: 5АФ 200 МА4/24 НЛБ УХЛ4

климатическое исполнение электродвигателя: У – умеренный климат Т – тропический климат УХЛ – умеренно холодный климат ХЛ – холодный климат ОМ – на судах морского и речного флота

категория размещения: 5 – в помещении с повышенной влажностью 4 – в помещении с искуственно регулируемыми климатическими условиями 3 – в помещении 2 – на улице под навесом 1 – на открытом воздухе

степень защиты электродвигателя: первая цифра: защита от твердых объектов

IP	определение
без защиты
1	защита от твердых объектов размерами свыше 50мм (например, от случайного касания руками)
2	защита от твердых объектов размерами свыше 12 мм (например, от случайного касания пальцами)
3	защита от твердых объектов размерами свыше 2,5 мм (например, инструментов, проводов)
4	защита от твердых объектов размерами свыше 1мм (например, тонкой проволоки)
5	защита от пыли (без осаждения опасных материалов)

вторая цифра: защита от жидкостей

IP	определение
без защиты
1	защита от вертикально падающей воды (конденсация)
2	защита от воды, пдпющей под углом 15º к вертикали
3	защита от воды, падающей под углом 60º к вертикали
4	защита от водяных брызг со всех сторон
5	защита от водяных струй со всех сторон

Нормативная документация

Система УГО была специально разработана, чтобы исключить путаницу и разночтение при работе с документами. Помимо УГО широко применяются буквенно-цифровые обозначения, например, при маркировке радио-, электроэлементов.

Требования к размерам, отображениям, схемам и планам электрооборудования содержатся в следующих нормативных документах ГОСТ:

• 21.404-85;
• 21.614-88;
• 2.755-87;
• 2.756-76;
• 2.747-68;
• 2.709-89;
• 2.710-81.

Элементная база постоянно подвергается изменению, поэтому в конструкторскую документацию вносятся соответствующие коррективы. Специалисты в области электрики и электроники регулярно отслеживают все нововведения в ГОСТах, остальным же это делать не обязательно. В бытовых условиях достаточно знать, как расшифровывается обозначение основных элементов.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

• Электрооборудования, электротехнических устройств и электроприемников;
• Линий проводок и токопроводов;
• Шин и шинопроводов;
• Коробок, шкафов, щитов и пультов;
• Выключателей, переключателей;
• Штепсельных розеток;
• Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

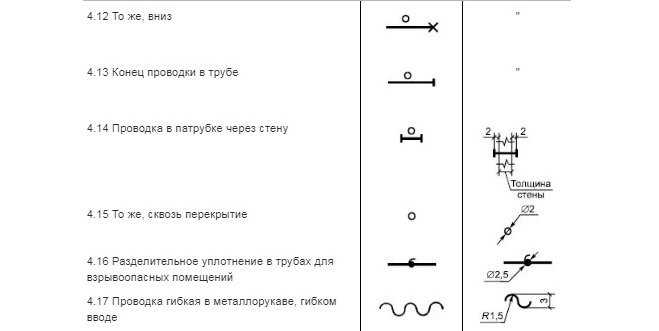

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводок

Четвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

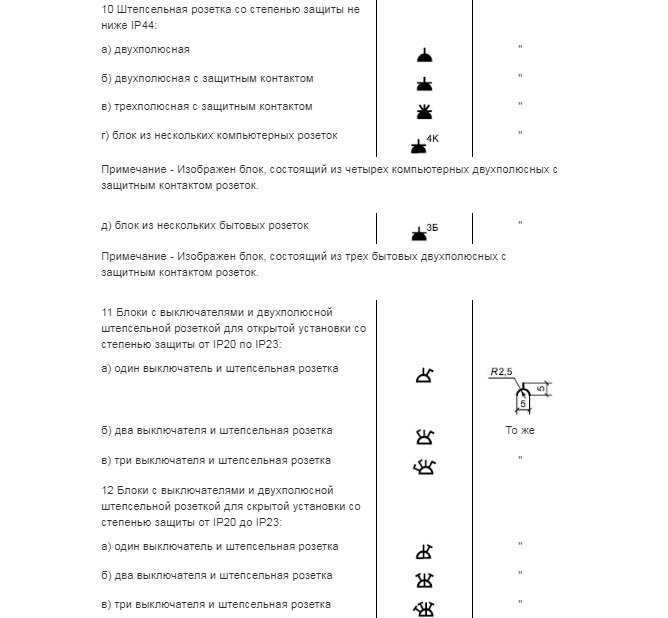

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

Цветовая схема обжима RJ-45 по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Работа с шинами в панели «Менеджер проекта»

Просмотр списка цепей шины

Для того, чтобы увидеть информацию обо всех шинах проекта и подключенных к ним цепях, необходимо открыть панель «Менеджер проекта» и перейти на закладку «Цепи» (Рис. 31).

Рис. 31 — Просмотр списка шин проекта

В папке «Шины» отображается перечень всех шин проекта. Внутри каждой шины в раскрывающемся списке показывается перечень цепей, определенных в данной шине. Для шин, подключения которых заданы в режимах «Список» и «Диапазон» может быть ситуация, когда для некоторых определений цепей нет соответствующих цепей, подключенных к шине. Имена таких неподключенных цепей отображаются серым курсивом. При выделении какой-либо цепи в нижней части панели показывается информация о подключениях данной цепи к выводам компонентов с указанием имени компонента и названия листа.

Показать шину на схеме

Выделите необходимую шину, кликните на ней правой кнопкой мыши и в контекстном меню выберите пункт «Показать на схеме» (Рис. 32). В результате выбранная шина будет подсвечена в редакторе, при этом все остальные объекты на листе будут отображаться слегка приглушенно. Чтобы выйти из данного режима, кликните в редакторе правой кнопкой мыши и выберите пункт «Выйти из инструмента».

Рис. 32 — Функция «Показать на схеме»

Выделить шину

Выберите необходимую шину, кликните на ней правой кнопкой мыши и в контекстном меню нажмите пункт «Выделить» (Рис. 33). В результате выбранная шина окажется выделенной в редакторе, при этом все остальные объекты сохранят свое обычное отображение. В панели «Свойства» будут показаны свойства выделенной шины, доступные для редактирования. Если аналогичным образом выделить теперь другую шину из списка, то она добавится к выделению первой шины в редакторе. Таким образом, такое последовательное выделение шин из панели «Менеджер проекта» является аналогом группового выделения в редакторе с помощью клавиши Shift.

Рис. 33 — Функция «Выделить»

Подсветить шину

Для шин доступна возможность подсветки разными цветами для более удобного просмотра и анализа схемы. Подсветка шин не сохраняется при сохранении проекта схемы и используется только как средство текущего момента разработки схемы.

Для того, чтобы подсветить шину, выделите ее в панели «Менеджер проекта». Кликните на ней правой кнопкой мыши и выберите из контекстного меню пункт «Подсветить». Затем выберите один из предложенных цветов или нажмите «Другие цвета» для задания другого цвета (Рис. 34).

Рис. 34 — Подсветка шин в панели «Менеджер проекта»

Чтобы снять подсветку, кликните по шине правой кнопкой мыши и из контекстного меню выберите пункт «Снять подсветку» (Рис. 35).

Рис. 35 — Снятие подсветки для шины

Подписка на рассылку

Разнообразие электродвигателей впечатляет, разобраться в них помогает информация, наносимая на щиток, закрепленный на корпусе. На ней указывают номинальную мощность и напряжение, силу тока и частоту вращения, коэффициенты мощности и полезного действия. Но как узнать, с чем предстоит иметь дело, если из данных есть только информация о типе двигателя. Маркировка электродвигателей позволяет понять тип мотора, электрическую модификацию, установочные габариты, высоту оси вращения, число полюсов. Единой системы для всех без исключения двигателей, к сожалению, нет, о свойствах некоторых из них можно узнать только по каталогу завода-изготовителя. Однако расшифровка маркировки электродвигателей популярных серий АИР и 4А вполне доступна любому пользователю этого оборудования.

Асинхронные двигатели серии АИР пришли на смену моторам серии 4А и их модификациям. Сегодня промышленность выпускает широкий диапазон этих двигателей мощностью до 315 кВт с различной номинальной частотой вращения. Маркировка электродвигателей серии АИР содержит в себе данные о конструктивном исполнении моторов, их номинальные значения важных технических параметров, а также информацию о способах монтажа. Более детально с расшифровкой маркировки можно познакомиться на примере двигателя АИР С 132 МА 8 БУЗ:

• АИ – единая серия (А – асинхронный двигатель, И – унифицированная серия в соответствие с положениями Интерэлектро);
• Р – система привязки мощности в соответствие со стандартом Р 51689;
• С – индекс модификации, он может содержать одну или несколько букв (в данном случае С обозначает повышенное скольжение);
• 132 – высота оси вращения (рассчитывается от опорной плоскости до оси вращения);
• М – индекс установочного размера, в данном случае М – средний (может быть S – короткий или L-длиный). Говорит о длине станины;
• А – буквенный индекс длины сердечника статора, в данном случае — короткая. Если он отсутствует, то длина сердечника одна;
• 8 – данная цифра обозначает число полюсов;
• Б – буквенный индекс конструктивной модификации мотора. В данном случае он говорит о том, что в нем предусмотрена температурная защита;
• У3 – буквенный индекс климатического исполнения данного двигателя.

Конструктивная модификация двигателей АИР

Наиболее разнообразная маркировка электродвигателей в части индексов конструктивной модификации и климатического исполнения. Так, двигатели серии АИР выпускаются в следующих вариантах, кроме как с температурной защитой:

• П – изготовленные с повышенной точностью к установочным габаритам;
• Е – мотор с электромагнитным тормозом;
• Е2 – двигатель укомплектован электромагнитным тормозом с устройством ручного растормаживания;
• Х2 – химостойкая конструкция;
• Ж – специальное исполнение с удлинением конца вала двигателя;
• А3 – двигатель разработан для использования на атомных станциях.

Климатическое исполнение двигателей серии АИР

Разобраться в маркировки климатического исполнения электродвигателей серии АИР довольно просто. Буква «У» говорит о том, что мотор предназначен для эксплуатации в зоне умеренного климата, «Т» — тропического климата, а «УХЛ» — умеренно-холодного климата. Цифра «3» – использование разрешено в закрытых помещениях без климатических установок. Соответственно, цифра «2» допускает применение двигателя под навесом от солнечных лучей и атмосферных осадков, а цифра «4» допускает эксплуатацию только в помещениях, где с помощью климатического оборудования можно установить нужный температурный режим.

Определение параметров двигателя при отсутствии таблички

Если нет таблички на двигателе,и отсутствует паспорт, возникает вопрос, как определить его мощность. Для этого существует несколько способов:

Такая ситуация часто возникает на производстве. Поэтому электрики должны понимать, как узнать мощность двигателей при отсутствии шильдика.

При подключении электрики обязаны учитывать направление вращения вала привода подсоединенного к насосам. Это относится как к трехфазным, так и однофазным двигателям. На некоторых моторах на корпус наносится стрелка, указывающая направление вращения.

Подробно об этом мы писали в отдельной статье, опубликованной ранее — .

Буквенные обозначения

Помимо графических, есть также буквенные обозначения. Без их использования при чтении схем и чертежей может возникнуть масса нестыковок. Как и графическая, буквенно-цифровая маркировка регламентируется ГОСТом и нормативными документами. В списке ниже указано буквенно-цифровое обозначение основных элементов электросхем:

• Выключатели, контроллеры и переключатели — В;
• Электрические генераторы и двигатели — Г;
• Диоды — Д;
• Кнопки — Кн;
• Лампы — Л;
• Электрические двигатели различных типов — М;
• Предохранители — Пр;
• Выпрямители — Вп;
• Магнитные пускатели и контакторы — К;
• Конденсаторы — С;
• Кнопки управления — Ку;
• Электромагниты — Эм;
• Катушки индуктивности — L;
• Реле — Р;
• Резисторы — R.

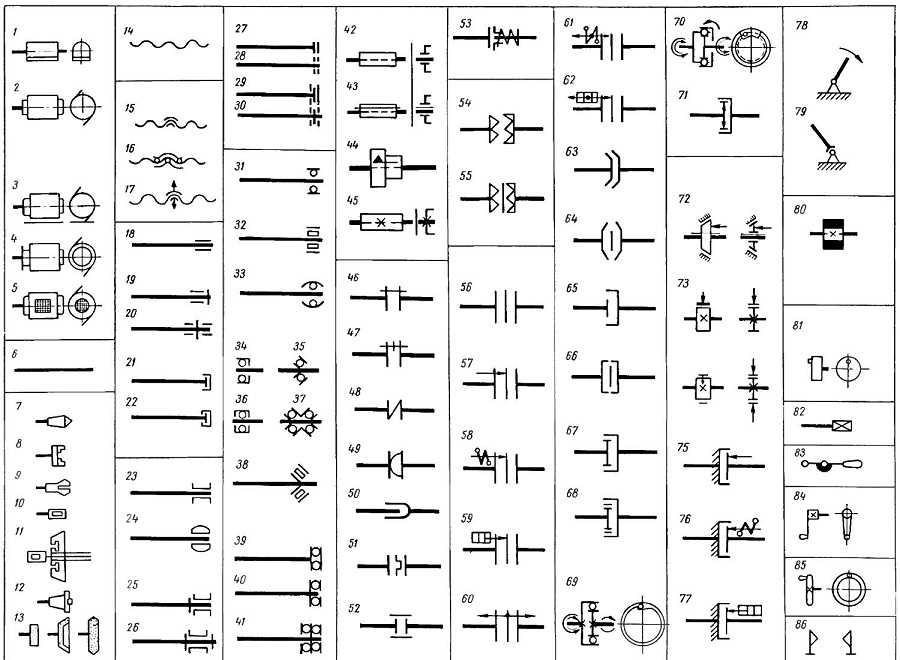

Обозначения кинематических чертежей

Буквенные маркировки в электросхемах

ГОСТ устанавливает буквенное обозначение элементов электросхем:

• ПВ – путевой выключатель;
• КВ – конечный выключатель;
• КК – командный контроллер;
• ДП – двигатель подач;
• ДГ – главный двигатель;
• ДШ – двигатель шпинделя;
• КУ – кнопка управления;
• ДО – двигатель насоса управления;
• ДБХ – двигатель быстрых ходов.

Радиотехнические детали обозначаются в схемах так:

• Наименование элементов
• Обозначение
• Наименование элементов
• Обозначение

Резистор	R	Телефон	Т
Конденсатор	C	Микрофон	Мк
Катушки индуктивности	L	Громкоговоритель	Гр
Прибор электронный (лампа, трубка)	Л	Звукосниматель (адаптер)	Ад
Трансформатор (автотрансформатор)	Тр	Предохранитель	Пр
Дроссель	Др	Элемент гальванический (батарея)	Б
Выключатель (переключатель)	В	Монтажная плата	П
Кнопка	Кн	Штепсельный разъём	Ш
Пьезоэлемент	Пэ	Прибор полупроводниковый	ПП
Диод	Д	Гнездо	Г
Реле, контактор, пускатель	Р	Элементы разные, электромагнит	Э

Обозначения многократных координатных соединителей

9. Обозначения многократных координатных соединителей приведены в табл.9.

Таблица 9

Наименование	Обозначение
1. Соединитель координатный многократный. Общее обозначение
2. Соединитель координатный многократный в четырехпроводном тракте
3. Вертикаль многократного координатного соединителя Примечание. Порядок нумерации выходов допускается изменять.
4. Вертикаль многократного координатного соединителя с выходами
5. Соединитель координатный многократный с вертикалями и с выходами в каждой вертикали
Примечание. Допускается упрощенное обозначение: — число вертикалей, — число выходов в каждой вертикали

Примеры построения обозначений искателей

8. Примеры построения обозначений искателей приведены в табл.8.

Таблица 8

Наименование	Обозначение
1. Искатель с одним движением без возврата щеток в исходное положение
2. Искатель с одним движением с возвратом щеток в исходное положение
Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение
3. Искатель с двумя движениями с возвратом щеток в исходное положение
4. Искатель релейный
5. Искатель моторный с возвратом в исходное положение
6. Искатель моторный с двумя движениями, приводимый в движение общим мотором
7. Искатель с изображением контактов (выходов) с одним движением без возврата щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)
10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример — 10 шагов вынужденного и 20 шагов свободного искания)
11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде
12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример — двумя)
Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример — положение 7)

Порядок изучения чертежей

Как читать электрические схемы правильно и понимать представленную на чертеже информацию? Достаточно уметь ориентироваться в условно-графических обозначениях ГОСТа, это основа каждого разработанного проекта.

Сначала определяют тип чертежа. Согласно по ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи имеют буквенное обозначение «Э» и соответствующее цифровое значение от 0 до 7. Электрической принципиальной схеме соответствует код «Э3».

Чтение принципиальной схемы:

Визуально ознакомится с представленным чертежом, обратить внимание на указанные примечания и технические требования.
Найти на схематическом изображении все компоненты, указанные в перечне документа;
Определить источник питания системы и род тока (однофазный, трехфазный);
Найти основные узлы, и определить их источник электропитания;
Ознакомится с элементами и устройствами защиты;
Изучить способ управления, обозначенный на документе, его задачи и алгоритм действий. Понять последовательность действий устройства при запуске, остановке, коротком замыкании;
Анализировать работу каждого участка цепи, определить основные составляющие, вспомогательные элементы, изучить техническую документацию перечисленных деталей;
На основе изученных данных документа, сделать вывод о процессах, протекающих в каждом звене цепи, представленной на чертеже.. Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему

Зная последовательность действий, буквенно-графические обозначения, можно прочитать любую электрическую схему.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах

что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Буквенные обозначения элементов в электрических схемах

Первая буква кода (обязательная)	Группа видов элементов	Примеры видов элементов	Двухбуквенный код
A	Устройство (общее обозначение)
B	Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения	Громкоговоритель	BA
Магнитострикционный элемент	BB
Детектор ионизирующих элементов	BD
Сельсин — приемник	BE
Телефон (капсюль)	BF
Сельсин — датчик	BC
Тепловой датчик	BK
Фотоэлемент	BL
Микрофон	BM
Датчик давления	BP
Пьезоэлемент	BQ
Датчик частоты вращения (тахогенератор)	BR
Звукосниматель	BS
Датчик скорости	BV
C	Конденсаторы
D	Схемы интегральные, микросборки	Схема интегральная аналоговая	DA
Схема интегральная, цифровая, логический элемент	DD
Устройство хранения информации	DS
Устройство задержки	DT
E	Элементы разные	Нагревательный элемент	EK
Лампа осветительная	EL
Пиропатрон	ET
F	Разрядники, предохранители, устройства защитные	Дискретный элемент защиты по току мгновенного действия	FA
Дискретный элемент защиты по току инерционного действия	FP
Предохранитель плавкий	FU
Дискретный элемент защиты по напряжению, разрядник	FV
G	Генераторы, источники питания	Батарея	GB
H	Элементы индикаторные и сигнальные	Прибор звуковой сигнализации	HA
Индикатор символьный	HG
Прибор световой сигнализации	HL
K	Реле, контакторы, пускатели	Реле токовое	KA
Реле указательное	KH
Реле электротепловое	KK
Контактор, магнитный пускатель	KM
Реле времени	KT
Реле напряжения	KV
L	Катушки индуктивности, дроссели	Дроссель люминесцентного освещения	LL
M	Двигатели	—	—
P	Приборы, измерительное оборудование Примечание. Сочетание PE применять не допускается	Амперметр	PA
Счётчик импульсов	PC
Частотометр	PF
Счётчик активной энергии	PI
Счётчик реактивной энергии	PK
Омметр	PR
Регистрирующий прибор	PS
Часы, измеритель времени действия	PT
Вольтметр	PV
Ваттметр	PW
Q	Выключатели и разъединители в силовых цепях	Выключатель автоматический	QF
Короткозамыкатель	QK
Разъединитель	QS
R	Резисторы	Терморезистор	RK
Потенциометр	RP
Шунт измерительный	RS
Варистор	RU
S	Устройства коммутационные в цепях управления, сигнализации и измерительных. Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей	Выключатель или переключатель	SA
Выключатель кнопочный	SB
Выключатель автоматический	SF
Выключатели, срабатывающие от различных воздействий: – от уровня	SL
– от давления	SP
– от положения (путевой)	SQ
– от частоты вращения	SR
– от температуры	SK
T	Трансформаторы, автотрансформаторы	Трансформатор тока	TA
Электромагнитный стабилизатор	TS
Трансформатор напряжения	TV
U	Устройства связи. Преобразователи электрических величин в электрические	Модулятор	UB
Демодулятор	UR
Дискриминатор	UI
Преобразователь частоты, инвертор, генератор частоты, выпрямитель	UZ
V	Приборы электровакуумные, полупроводниковые	Диод, стабилитрон	VD
Прибор электровакуумный	VL
Транзистор	VT
Тиристор	VS
W	Линии и элементы СВЧ Антенны	Ответвитель	WE
Короткозамыкатель	WK
Вентиль	WS
Трансформатор, неоднородность, фазовращатель	WT
Аттенюатор	WU
Антенна	WA
X	Соединения контактные	Токосъёмник, контакт скользящий	XA
Штырь	XP
Гнездо	XS
Соединение разборное	XT
Соединитель высокочастотный	XW
Y	Устройства механические с электромагнитным приводом	Электромагнит	YA
Тормоз с электромагнитным приводом	YB
Муфта с электромагнитным приводом	YC
Электромагнитный патрон или плита	YH
Z	Устройства оконечные Фильтры. Ограничители	Ограничитель	ZL
Фильтр кварцевый	ZQ

meandr.org

Маркировка моторчиков для радиоуправляемых моделей

Маркировка бесколлекторных двигателей на модели имеет два показателя: размеры статора диаметр/высота или внешние габариты. Обозначаются четырехзначным цифровым значением, например, 2212. Первые две цифры определяют диаметр, а вторые — длину статора в миллиметрах.

Обратите внимание, что указываются размеры не корпуса, а статора. Приведенный выше моторчик типа 2212 – outrunner по конструкции, то есть бесколлекторный двигатель с внешним ротором

Размеры его корпуса будут отличаться от 22 и 12 мм.

Однако, внешние размеры статора это маркетинговый ход менеджеров по продажам, потому что обмотка в нём может быть любой.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 – документу, регламентирующему условные графические изображения электрооборудования и электропроводки на полах, для каждого типа электроприборов и их соединений есть четкие обозначения: электропроводка, шины, кабели. Они распределены для каждого типа оборудования и однозначно определяют его на схеме в виде графического или буквенно-цифрового символа.

В документе представлены обзоры для:

• Электрооборудование, электрические устройства и электроприемники;
• Линии проводов и жил;
• Бары и бары;
• Ящики, шкафы, картины и консоли;
• Выключатели, переключатели;
• Розетки;
• Лампы и прожекторы.

Электрооборудование, электротехнические устройства и электроприемники

В категорию электрооборудования входят: силовые трансформаторы, маслонаполненные выключатели, разъединители и разъединители, устройства короткого замыкания, заземлители, быстрые выключатели и бетонные реакторы.

Стол УГО для электрооборудования

К электрическим устройствам и приемникам относятся: простейшие электрические устройства, общие электрические устройства с двигателями, электрические устройства, работающие с электроприводом, устройства с генераторами, устройства, которые являются двигателями и генераторами, трансформаторные устройства, конденсаторы и комплектные установки, складское оборудование, нагревательные элементы электрический тип. Их обозначения показаны на изображении ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

В эту категорию входят: линии электропроводки, цепи управления, линии напряжения, линии заземления, провода и кабели, а также их возможные типы разводки (в лотке, под розеткой, вертикально, в коробке и т.д.). В следующих таблицах показаны основные обозначения для этой категории.

Первая таблица обозначений строк журнала

Проводные линии – это кабели и провода, способные передавать электричество на довольно большие расстояния. Электротехнические устройства, способные передавать электричество на короткие расстояния, часто называют проводниками. Например, от источника питания до трансформатора и так далее.

Вторая таблица обозначений строк журнала

Третья таблица обозначений строк журнала
Четвертая таблица обозначений строк журнала

Шины и шинопровода

Трубопроводы – это кабельные устройства, состоящие из токопроводящих, изолирующих и распределительных элементов, которые передают и распределяют электричество в производственных помещениях. Символы шины и стержня показаны на изображении ниже.

Обозначение сборных шин и сборных шин

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить распределительные коробки, вводные коробки, протяжные коробки и зажимные коробки. Щиты предназначены для лабораторного, обычного и аварийного освещения, оборудования. Все эти элементы необходимы для распределения электроэнергии между отдельными участками схемы и устройствами. Обозначение этих элементов показано на изображении.

Панели и панели управления УГО

Выключатели, переключатели и штепсельные розетки

Это включает настенные розетки.

Первая таблица обозначений выключателей

Все эти элементы используются для включения, включения и выключения электрических цепей.

Вторая таблица обозначений выключателей

Это может быть освещение или изменение напряжения. В следующих таблицах приведены основные обозначения для этого типа электрического элемента.

Третья таблица обозначений выключателей

Светильники и прожектора

Многие схемы снабжены приборами, прожекторами и другими осветительными приборами. Они нужны не только для сигнализации некоторых состояний схемы, но и для освещения некоторых случаев.

Светильники UGO

Аппаратов контроля и управления

К таким устройствам относятся счетчики, программируемые устройства, измерительные приборы, датчики, термостаты и реле времени. Их основным элементом являются сенсоры, чувствительные к определенным факторам.

Обозначения устройств управления

Они имеют следующие обозначения.

Символы устройств управления продолжение

ввести в статью графические и буквенно-цифровые обозначения всех электрических устройств и элементов невозможно, но наиболее часто используемые из них рассмотрены подробно. Кроме того, описана ГОСТ-документация на схематические графические обозначения электрических элементов на схемах различных типов и типов, а также их расшифровку.
