Медный кабельный наконечник: классификация, маркировка видов и способы крепления на кабель

Требования к технологии нагрева и термоусадки изделий

Для усадки термоусаживаемых изделий предпочтительно использовать пропановую газовую горелку. Пламя газовой горелки следует отрегулировать таким образом, чтобы оно было мягким, с языком желтого цвета. Остроконечное клиновидное синее пламя не допускается!
Соблюдайте рекомендуемые в инструкциях направления и порядок усадки изделий. Для обеспечения равномерной усадки и предотвращения локального перегрева изделий пламя горелки должно находиться в постоянном равномерном движении. Оптимальная температура усадки изделий 110-130°С.
При усадке термоусаживаемых перчаток и трубок пламя горелки следует держать в направлении усадки изделий, равномерно перемещая его по окружности кабеля. Прежде чем продолжить термоусадку вдоль кабеля, трубка или перчатка должны быть усажены радиально [по окружности).
В зависимости от диаметра, толщины и композитного состава термоусаживаемых трубок, требуется различное время для их полной усадки. Усадка толстостенных термоусаживаемых изделий (кожухов, соединительных изолирующих манжет, перчаток) требует более длительного времени и должна сопровождаться предварительным медленным и равномерным прогревом.
Во избежание образования морщин и воздушных пузырей на поверхности трубки, термоусадку следует производить (в соответствии с рекомендациями инструкций] либо от центра трубки к ее концам, либо последовательно от одного кош ia трубки к другому.
Не допускается усадка термоусаживаемых трубок, имеющих заметные пережимы, глубокие царапины и раковины на внешней поверхности, надрезы на торцах.
Усаженная трубка не должна иметь каких-либо повреждений, ее поверхность должна быть гладкой, без морщин и вздутий. На поверхности усаженной трубки должны быть различимы “контуры рельефа” того основания, на которое была усажена трубка.
Перед усадкой термоусаживаемых трубок и перчаток на металлические основания (слой бронелент, слой оболочки кабеля, места пайки, соединительные кабельные гильзы и наконечники) следует убедиться в отсутствии острых кромок, зазубрин и заусенцев. Все неровности и заусенцы на металлических поверхностях должны быть предварительно зашлифованы напильником или наждачной бумагой. После чего металлические поверхности должны быть очищены и обезжирены.
Для качественной термоусадки изделий на металлических поверхностях, последние рекомендуется предварительно прогреть до температуры 60-70°С.
До полного остывания термоусаживаемой муфты или ее структурных компонентов, в процессе монтажа, изделие нельзя подвергать какому-либо механическому воздействию.

Для чего нужны наконечники для проводов под опрессовку и области применения

Использование кабельных наконечников значительно увеличивает качество работы электрика, а также облегчает процедуру соединения кабелей. С помощью наконечников и гильз осуществляется оконцовка кабелей для их прочной фиксации. Используя алюминиевые, медные и комбинированные наконечники, можно проводить объединение источников электроэнергии и разных установок.

Наконечник и зачищенный от изоляции провод

Наконечники представляют собой универсальное средство. На современном рынке их предлагается огромный ассортимент, из которого можно выбрать необходимый вариант для определенного типа монтажных работ.

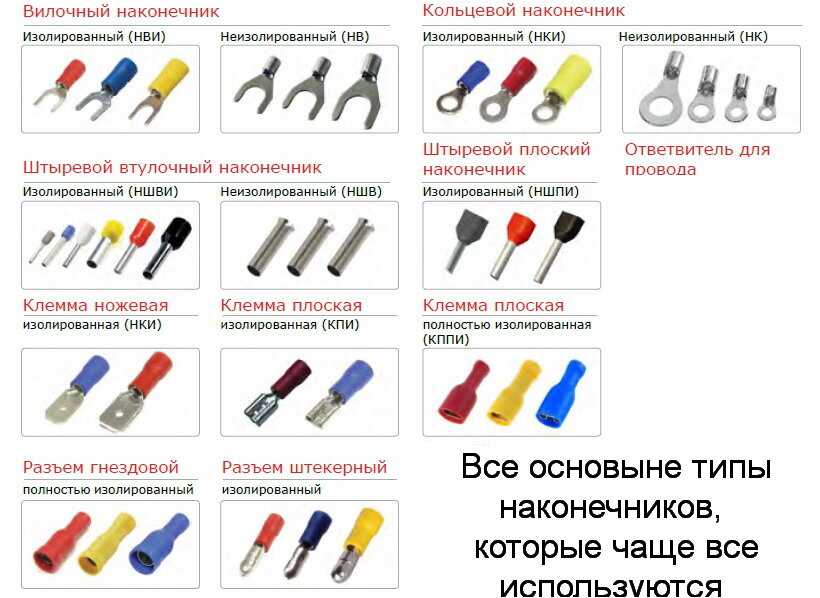

Разные типы наконечников

Чтобы можно было подобрать наконечник под определенное сечение, еще на производстве его маркируют. Если размеры будут выбраны правильно, то опрессовка наконечников кабеля получится максимально надежной.

Гильзы для опрессовки

Не в каждом устройстве или приборе коммутация внешней цепи применяет кабельный наконечник, есть еще оконцовка гильзой, ее выбор проводится по типу подключаемого провода (медь, алюминий). Для кабелей с медными жилами — маркировка гильз ГМЛ, где:

Г — наименование изделия, гильза;
М — материал, из которого она выполнена, медная;
Л — изделие имеет покрытие, луженое.

Для алюминиевых проводов выбирается марка ГАО: гильза алюминиевая закрытого типа. Когда необходимо сделать соединение с переходом алюминия на медь, выбирается изделие, выполненное из сплава. Не допускается применение изделий для медных проводов на алюминиевые жилы, это теплопара, которая будет нагреваться вследствие электрохимической реакции, проходящей в материал этих проводников при соединении.

Специалисты рекомендуют делать специальную смазку для алюминиевых жил проводов — кварцевазелиновую пасту, которая уменьшает протекающий процесс окисления открытых алюминиевых проводов.

Кабельная концевая муфта: устройство и назначение

Кабельная концевая муфта предназначена для надежного подключения кабеля к чему либо. Это основное, но не единственное назначение муфт. Конструкция обеспечивает изоляцию и защиту всему узлу соединения кабеля, а именно:

Жилам кабеля, очищенных от внешней оболочки;
Месту соединения жил кабеля и наконечника;
Защиту границы зачистки оболочка электрокабеля;
А также заземление оболочки бронированных кабелей.

Посмотрим устройство муфты кабельной концевой на примере изделия марки ПКВТп (фото). В её устройство входят:

Наконечники, под срывной болт или под опрессовку (не всегда входят в комплект);
Перчатка изолирующая (для места разделки оболочки);
Трубка изолирующая (для защиты жил);
Изолирующая манжета (для защиты и изоляции соединения наконечника и жилы кабеля).
Для муфт бронированных кабелей, в конструкции предусмотрен провод и контакт заземления.

Важно отметить, что все элементы муфты являются термоусаживаемыми, что и является гарантией надежной защиты и изоляции узла подключения электрокабеля

Маркировка

Следует отметить, что маркировка изделия отличается в зависимости от конкретного производителя, выпускающего такую продукцию. Так, некоторые из них указывают полную буквенно-цифровую маркировку, а другие только цифровое значение. Маркировка, как и конструкция кабельных наконечников, зависит от стандарта, на основании которого его изготавливают. Наиболее распространенными вариантами являются отечественные ТУ, ГОСТ 23981-80 и европейский стандарт din.

Так, в буквенном обозначении могут указываться:

тип наконечника штыревой (Ш), трубчатый (Т), кольцевой (К), гильза (Г);
материал наконечника алюминий (А), медь (М), латунь (Л или ЛТ), алюминиевый сплав (С), биметаллический вариант (АМ);
наличие оловянного покрытия – луженной меди (буква Л после М или одна Н, в зависимости от стандарта);
наличие виниловой изоляции (В или ВИ);
конструктивные особенности, к примеру П – папа, М – мама или разрезной (Р).

Цифровое обозначение включает в себя – площадь или сечение наконечника, диаметр отверстия, в которое вставляются кабельные жилы, и может содержать размер отверстия под болт для зажимания проводника.

Рассмотрите пример маркировки для кабельного наконечника ТМЛ 95 – 8, здесь Т указывает на то, что это трубчатый тип изготовленный из М – меди, буква Л после обозначения меди говорит что она луженная. 95 – площадь контактного соединения в мм², 8 – диаметр кабельной жилы, для которой предназначено данная электротехническая продукция.

Заметьте, что в некоторых ситуациях буквенное обозначение указывает не тип кабельного наконечника и его материал, а компанию производителя. К примеру, КВТ 80-12-13, здесь КВТ – это обозначение завода изготовителя, а последующие цифры показывают: 80 – площадь контактного соединения в мм², 12 – диаметр зажимного болтового отверстия, 13 – диаметр кабельной жилы, для которой предназначена данная электротехническая продукция

Назначение и область применения

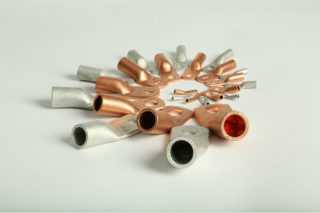

Алюминиевые и медные наконечники для кабелей

Основная задача наконечников – обеспечить надежный контакт между несколькими проводниками, шиной и проводом, а также зажимом и проводом. Также их используют, чтобы упростить монтажные работы, связанные с электротехническим оборудованием, при выполнении каких-либо технологических операций.

Кабельные наконечники служат качественным аналогом различных скруток и всех типов самодельных соединений, которые еще очень распространены. Это недорогое и простое в применении приспособление служит гарантом качественной фиксации провода внутри гильзы.

Турбинные наконечники

В современной клинической практике такие наконечники чаще всех используют стоматологи-терапевты. Их принципиальные отличия от других видов наконечников:

значительная скорость вращения бора до 500000 об/мин.;
недостаточная механическая мощность – поэтому повышенное усилие приводит к уменьшению скорости работы и даже к остановке устройства, а также к более быстрому износу и выходу из строя роторной группы.

При работе с турбинным наконечником необходим определенный навык и контроль силы нажатия, из-за того что излишнее или, наоборот, недостаточное усилие снижает эффективность разрезания твердых тканей. Преимуществами турбин считаются их прочность, простота, низкая стоимость, легкость. Эргономика (размеры и вес) в работе стоматолога является важным фактором выбора.

В корпусе турбинных наконечников находится турбина. Ротор вращается посредством сжатия воздуха. В наконечнике фиксируется нужный инструмент посредством цангового устройства и ротор его вращает после нажатия кнопки. Турбинные наконечники могут быть со своим генератором света, с фиброоптикой или вовсе без оптики.

Наконечник или накручивается напрямую на мундштук шланга, или через быстросъемный переходник, к которому он прищелкивается. Существует 5 стандартов соединений со шлангом. Наиболее востребованными можно назвать 2-хканальное соединение Borden, 4-хканальное Midwest, 6-тиканальное Midwest LUX с фиброоптикой. Для лучшей работы нужно подбирать переходники и наконечники одной марки.

Головки турбинных наконечников также разделяются на 3 размера:

Стандартная (std) – для терапевтического лечения;
Маленькая (mini) – для лечения детей и периодических миниатюрных работ;
Большая (midi) — для ортопедического лечения.

Зона вмешательства при работе наконечниками освещается встроенной системы освещения или фиброоптики. Зажим турбинных наконечников преимущественно кнопочный, и только в бюджетных моделях присутствует защелка или даже ключевое соединение. Цена наконечников зависит в том числе и от вида применяющихся в конструкции подшипников. Модели с керамическими подшипниками будут стоить дороже, но и прослужат дольше. Изделия с подшипниками из металла – дешевле и срок их эксплуатации будет во многом зависеть от грамотного и регулярного ухода за инструментом.

Так как турбинные наконечники работают с высокой скоростью вращения бора – до 500000 об/мин, в их конструкции предусматривается наличие системы охлаждения зубных тканей. В турбинных наконечниках это охлаждение водно-воздушным спреем. Дорогие модели снабжены 5-точечным спреем, изделия подешевле – 3-х точечным спреем, бюджетные варианты – одноточечным. Преимуществами наличия 3 или 5 каналов распыления является их несомненная эффективность. Вода, подаваемая из дополнительных каналов, обеспечивает нужную степень охлаждения, даже если рядом расположенный зуб блокирует струю.

На что нужно обратить внимание при выборе турбинного наконечника:

Соединение со шлангом
Наличие быстросъемного переходника
Габариты головки
Вид зажима бора
Систему освещения
Систему охлаждения
Типы подшипников

Наконечники для проводов под опрессовку: где купить и сколько стоят

В таблице представлена стоимость наконечников небольшого размера от производителя КВТ.

Наименование	Размер	Стоимость за 1 шт.
медный луженый	10-8	12 руб.
медный	10-6-5	15 руб.
алюмомедный	10-8-4,5	22 руб.
алюминиевый	10-8-4,5	7 руб.
НШВИ одинарный	10-12	2 руб.
НШВИ двойной	10-14	3 руб.
гильза медная луженая	4	8 руб.

Цена бытовых пресс-клещей составляет в среднем 600÷1500 руб.

Наконечники продлевают срок службы проводов и делают их эксплуатацию максимально безопасной, защищая от искр и воспламенения. Бытовые для гибких многожильных кабелей легко устанавливаются самостоятельно при помощи недорогих ручных пресс-клещей.

II. ГЕРМЕТИКИ

10. Герметик маслостойкий(цвет — желтый)

Стойкий к длительному агрессивному воздействию кабельного масла. Обладает хорошей адгезией и изоляционными свойствами, что делает его незаменимым для герметизации ключевых узлов, контактирующих с бумажной маслопропитанной изоляцией (корня разделки кабеля и узлов «наконечник/гильза_жила»).

Герметик поставляется в виде ленты, упакованной в антиадгезионную бумагу. Перед монтажом упаковочная бумага удаляется. При намотке лента вытягивается в длину в 2_3 раза, что обеспечивает слипание слоев и плотную монолитную структуру намотки.

11. Герметик,заполнитель для узла заземления(цвет — белый)

Используется для выравнивания поверхностей под усаживаемыми изделиями и заполнения пустот. Обладает особой пластичностью и отличной адгезией к различным поверхностям. Обеспечивает надежную герметизацию узлов заземления в концевых и соединительных муфтах. Герметик поставляется в виде ленты, упакованной в антиадгезионную бумагу. Перед монтажом упаковочная бумага удаляется. При намотке лента вытягивается в длину в 2_3 раза, что обеспечивает слипание слоев и плотную монолитную структуру намотки.

12. Мастика — заполнитель межфазного пространства(цвет — черный)

Используется в 10 кВ соединительных муфтах для кабелей с бумажной маслопропитанной изоляцией для заполнения и герметизации внутреннего межфазного пространства. При нагревании мастика плавится и заполняет пустоты междужильного пространства. Отсутствие воздушных пустот внутри муфты предупреждает возможную ионизацию воздуха и увеличивает ресурс работы соединения. Мастика поставляется в форме триангулярных профилей, упакованных в антиадгезионную бумагу. Перед закладыванием профилей в междужильные пустоты соединительной муфты упаковочная бумага удаляется.

13. Термоплавкий клей(цвет — прозрачный)

Нанесен на внутреннюю поверхность термоусаживаемых элементов муфт, требующих особой герметичности монтажа: термоусаживаемых перчаток, изолирующих трубок, концевых и соединительных манжет, защитных кожухов и т. п. В процессе термоусадки, при нагревании, клей переходит в вязко-текучее, расплавленное состояние, заполняет все микронеровности рельефа поверхностей и вновь затвердевает при охлаждении.

Обладает отличной адгезией к различным материалам, не токсичен. Соединения с использованием термоплавкого клея имеют высокую прочность, устойчивость к влаге, химическим веществам, а также к воздействию низких и высоких температур.

Для чего нужны наконечники для проводов

При использовании гибких многожильных или многопроволочных проводов или кабелей сделать соединение непросто. Например, надо вставить многожильный провод в винтовой зажим. Как ни старайся, часть проводков вылазит из-под винта. Удача, если есть прижимная пластина — с ней проще. Но даже если удастся заправить все проводки, под давлением винта со временем некоторые могут обломиться. Даже не так. Они обязательно обломаются. Площадь контакта при этом уменьшится. Ни к чему хорошему это не приведет.

Один из примеров того для чего нужны наконечники на гибкие провода

Электрики старой школы для решения проблемы используют лужение. Провода обрабатываются канифолью и заливаются припоем. Вроде, хороший способ. Все провода «держатся» в кучке, имеют хороший контакт. Но припой имеет низкую температуру плавления, при нагреве он растекается и это может стать причиной повреждения. А греться соединение может сильно. Так что лужение тоже не самый лучший вариант.

Для решения проблемы используют наконечники для проводов. Их делают из хорошо проводящих ток металлов — меди и алюминия, реже — из латуни. Держатся кабельные наконечники за счет силы упругости. Их делают немного больше по размеру чем кабель/провод, а потом обжимают. Процесс называют «оконечивание» или «обжим». Любой гибкий провод с наконечником на конце намного проще соединять. Надо только подобрать тип наконечника. Его подбирают под тип крепежа.

Трубчатые медные наконечники 10-300 мм2 и соединители 10-185 мм2 для особогибких тонкопроволочных жил, F-серия

Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228 (например, 5-го и 6-го класса гибкости по VDE 0295). Материал изготовления: электротехническая медь, соотв. станд. EN 13600

Для многопроволочных проводников, DIN VDE 57295

Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228 (например, 5-го и 6-го класса гибкости по VDE 0295). Имеют раструб на хвостовике для облегчения заправки жилы

Для многопроволочных проводников, DIN VDE 57295

Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228. Обладают точной геометрией хвостовика для легкой заправки жилы.
Размеры трубы рассчитаны для особогибких тонкопроволочных жил

Стыковые соединители

Предназначены для тонкопроволочных жил (например, 5-го и 6-го класса гибкости по VDE 0295), DIN EN 60228. Изготовлены из материала с улученными свойствами и способностью к опрессовке — электротехническая медь.

Наконечник медный луженый ТМЛ — особенности и применение

Медные обжимы отличаются высокой герметичностью, поэтому их размещают во влажных местах или там, где часто используется вода. Также медные элементы отличаются устойчивостью к различным агрессивным средам. Маркировка с цифрами и буквами позволяет быстро определить тип наконечника. О том, что наконечник кабельный медный луженый под опрессовку изготовлен из трубы, свидетельствует буква Т. Буква М подтверждает материал, из которого изготовлен наконечник, то есть медь. О наличии луженого, то есть обработанного оловом покрытия, свидетельствует буква Л. О номинальном сечении, то есть диаметре провода, говорят первые цифры в маркировке. Также в ней указываются цифры, которые подтверждают внутренний диаметр хвостовика элемента и диаметр отверстия под болт.

Подобные кабельные наконечники изготавливаются по ГОСТ 7386–80. Они выпускаются из медной трубы, которую получают из электротехнической меди марки М2. Медная труба изготавливается цельнотянутым способом. На одном конце отрезок трубы определенного диаметра и длины проходит через операцию сплющивания. После этого в нем выполняется отверстие под болт.

Изолированные наконечники

Тип: НШВИ

Наконечник штыревой втулочный изолированный

Тип: НШВИ(2)

Наконечник штыревой втулочный изолированный

Тип: НШВ

Наконечник штыревой втулочный

Тип: НКИ

Наконечник кольцевой изолированный

Тип: НКИ(н)

Наконечник кольцевой изолированный с манжетой

Тип: ВНКИ

Виброустойчивый кольцевой изолированный наконечник

Тип: НВИ

Наконечник вилочный изолированный

Тип: НВИ(н)

Наконечник вилочный изолированный с нейлоновой манжетой

Тип: НИК

Наконечник изолированный крюковой с ПВХ манжетой

Тип: НКИ-Т

Наконечник кольцевой изолированный с термоусаживаемой манжетой

Тип: НВИ-Т

Наконечник вилочный изолированный с термоусаживаемой манжетой

Тип: НШПИ

Наконечник штифтовой плоский изолированный

Тип: НШПИ(н)

Наконечник штифтовой плоский изолированный

Тип: НШКИ

Наконечник штыревой круглый изолированный

Тип: НШВИ №1

Набор втулочных наконечников

Маркировка кабельных муфт | Полезные статьи

Во время прокладки и эксплуатации электрического кабеля возникает необходимость нарастить его, сделать ответвление. Для этих целей используются муфты, с помощью которых восстанавливается конструктивная, электрическая и механическая целостность кабеля. Ассортимент их довольно широк, их разделяют как по назначению, так и по материалам, из которых они были созданы. Муфты предназначены для работы с различным напряжением, могут иметь разный тип изоляции. Разобраться во всем этом помогает маркировка кабельных муфт, отличительным признаком которой является использование простых и понятных условных обозначений.

Основные принципы маркировки кабельных муфт

Маркировка ответвительных кабельных муфт или любых других арматурных изделий этого типа имеет общие принципы. Это позволяет потенциальному потребителю легко разобраться, имеет ли он дело с переходной или концевой муфтой и сделать выбор в пользу оптимальной модели. Маркировка кабельных муфт имеет цифровую и буквенную часть. В самом начале обычно стоит цифра, она обозначает количество жил кабеля, для которого предназначена буква. Для обозначения одножильного кабеля маркировка соединительных кабельных муфт и другой арматуры содержит букву «О».

Буквенная часть маркировки содержит следующую информацию:

«К» — концевая муфта;
«С» — соединительная муфта;
«П» — муфта для кабеля с пластмассовой изоляцией;
«В» — муфты предназначены для внутренней установки;
«Н» — арматура, используемая для наружной установки;
«нг» — продукция создана из негорючих материалов;
«тп» — на основе термоусаживаемых трубок.

После буквенного кода маркировка концевых кабельных муфт содержит цифру «1» или «10», она говорит о номинальном напряжении, для работы с которым предназначена данная арматура. За ней в скобках приводятся цифры, говорящие о сечении жил кабеля. Все это позволяет легко прочитать, для чего предназначена та или иная муфта.

Примеры маркировки кабельных муфт

Прежде чем маркировка переходных кабельных муфт или любой другой арматуры стала максимально понятной, необходимо немного потренироваться в ее чтении. Потратив на это совсем немного времени – можно будет отправляться смело в магазин и просить именно то, что нужно для электромонтажных работ в конкретном случае и не покупать то, что пытаются продать предприимчивые дельцы.

Довольно часто требуется приобрести муфту ПСтпнгО-10 (300-500) – на первый взгляд обывателя понять, о чем речь идет в данной маркировке сложно и остается полагаться только на знания специалистов. На самом деле все просто – необходимо найти в каталогах соединительную муфту для одножильного кабеля (буква «О») с пластмассовой изоляцией и рабочим напряжением в 10 кВ. Данная муфта должна иметь исполнение из негорючих материалов, иметь термоусаживаемые трубки. Предназначена для кабеля с сечением жилы от 300 до .

Еще один простой пример: муфта 3КНтпнг-1 (70-120) – концевая муфта для трехжильного кабеля, имеющего бумажную изоляцию и предназначенного для работы с напряжением 1 кВ. Предназначена такая муфта, как показывает маркировка, для наружной установки. Имеет в своем составе термоусаживаемые трубки и состоит из материалов, не поддерживающих горение. Сечение жил кабеля, для которого предназначено данное изделие, от 70 до .

Маркировка муфт проста, она позволяет сделать выбор арматуры, полностью соответствующей условиям эксплуатации

Это важно, так как именно арматура обеспечивает продолжительный срок эксплуатации кабеля, его безаварийность и отсутствие повышенного сопротивления в местах соединений или разветвлений

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Видео: обжим/опрессовка проводов различными наконечниками и электромонтажным инструментом

Экономьте время: отборные статьи каждую неделю по почте

Правильный выбор наконечника позволяет сэкономить!

Правильный выбор наконечника позволяет сэкономить!Таблица ниже поможет подобрать размер наконечника, исходя из сечения провода. Например, при оконцевании медного провода ПВ-1 на 95 мм 2 нужно устанавливать наконечник Т 70-10-13.

тип медного наконечника по ГОСТ 7386-80	сечение провода	класс жилы	тип алюминиевого наконечника по ГОСТ 9581-80	сечение провода	класс жилы
2,5-(3,4,5,6)-2,6	2,5	3;4;5;6	16-(6,8)-5,4	16	1;2
4	1;2;3;4	25-8-7,0	16	3
4-(4,5,6)-3	4	5	25	1;2
6	1	35-10-8	25	3
6-(4,5,6)-4	4	6	35	1;2
6	2;3;4;5	50-10-9	35	3
10	1	50	1
10-(5,6,8)-5	10	2;3;4	70-10-11	50	2
16	1	70	1;2
16-(6,8)-6	10	5;6	70-10-12	50	3
16	2;3	95	1
25	1	95-12-13	70	3
25-(6,8)-7	16	4;5;6	95	2
25	2	120-(12,16)-14	120	1
35	1	150-(12,16)-16	95	3
25-(6,8,10)-8	25	3;4;5;6	120	2
35	2	185	1
35-(8,10)-9	35	3;4	150-(12,16)-17	120	4
50	1	150	1;2
35-(8,10,12)-10	35	5;6	185-(16,20)-18	185	2
50	2	185-(16,20)-19	150	3
50-(8,10,12)-11	50	3;4	240-20-20	240	1
70	1;2	240-20-22	240	2
50-(8,10,12)-12	50	5;6	300-20-24	185	3
70-(10,12)-13	70	3;4;5;6	240	3
95	1	300	1;2
95-(10,12)-15	70	5

Классы жил: 1 — одножильный проводник (провод ПВ1, кабель АВВГ, ВВГ) для стационарной прокладки. 2 — многожильный проводник ( провод ПВ2, кабель АВВГ, ВВГ) для стационарной прокладки. 3 — многожильный проводник (провод ПВ3, кабель КГЛ). 4 — гибкий многожильный проводник ( провод ПВ4, кабель КГ). 5 — гибкий тонкопроволочный проводник (провод ПВС, кабель КГ). 6 — особо гибкий тонкопроволочный проводник (кабель КОГ).

Изолированные разъемы

Тип: РПИ-П

Разъемы плоские изолированные «папа» с ПВХ манжетой

Тип: РПИ-М

Разъемы плоские изолированные «мама» с ПВХ манжетой

Тип: РППИ-М

Разъемы плоские полностью изолированные «мама» в ПВХ корпусе

Тип: РШИ-П

Разъемы штекерные изолированные «папа» с ПВХ манжетой

Тип: РШИ-М

Разъемы штекерные изолированные «мама» с ПВХ манжетой

Тип: РПИ-О

Разъемы плоские ответвительные изолированные с ПВХ манжетой

Тип: ВРПИ-П

Виброустойчивые плоские разъемы «папа» с ПВХ манжетой

Тип: ВРПИ-М

Наконечник вилочный изолированный с нейлоновой манжетой

Тип: РПИ-П-НТ

Разъемы плоские «папа» с гибридной изоляцией

Тип: РПИ-М-НТ

Разъемы плоские «мама» с гибридной изоляцией

Тип: РПИ-П(н)

Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе

Тип: РПИ-М(н)

Разъемы плоские полностью изолированные «мама» в нейлоновом корпусе

Тип: Ответвитель ОВ

Ответвитель используется для быстрого ответвления от главной токонесущей магистрали.

Тип: Ответвитель ОВ-Т

Ответвитель используется для быстрого ответвления от главной токонесущей магистрали.

Тип: РФИ-М(н)

Разъемы флажковые изолированные «мама» в нейлоновом корпусе.

Тип: РПИ-П-Т

Разъемы плоские «папа» с термоусаживаемой манжетой.

Тип: РППИ-М-Т

Разъемы плоские «мама» в термоусаживаемом корпусе.

Тип: ВРШИ-П(н)

Виброустойчивые разъемы штекерные «папа» в нейлоновом корпусе.

Тип: ВРШИ-М(н)

Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе.

Тип: РП-М / РП-П

Разъемы плоские под двойной обжим по жиле и изоляции.

Технология монтажа МКТ

Работы по монтажу концевой муфты выполняются квалифицированным персоналом, прошедшим специальную подготовку. Перед началом монтажа сверяют комплектность поставки согласно списку упаковочного листа. Все комплектующие концевой муфты освобождают от полиэтилена и раскладывают в порядке очерёдности их монтажа.

Инструкция по монтажу МКТ GUST

Данная инструкция предназначена для монтажа МКТ GUST с оконцеванием силового кабеля, покрытого бумажной изоляцией, напряжением 6-10 кВ, сечением жил от 70 до 120 мм2:

В соответствии с размером, указанным в инструкции, и необходимой длиной жил, снимают джутовый покров кабеля.
Намеченное место начала среза покрова отмечают несколькими оборотами изоляционной ленты, поверх которой закрепляют бандаж из медной или стальной проволоки. Проволочную скрутку пригибают к кабелю.
По наружной кромке бандажа делают круговой надрез и снимают внешний покров кабеля.
С оголённой бронеленты удаляют битумную плёнку с помощью газовой горелки.
Остатки состава снимают ветошью, пропитанной уайт-спиритом. Затем поверхность зачищают металлической щёткой.
На расстоянии 50 мм от начала среза накладывают проволочный бандаж.
По кромке бандажа пропиливают ножовкой вкруговую бронировку.
Захватывая плоскогубцами надрезанный край, сматывают металлическую полосу по всей длине оголённого участка.
Отступив 5 мм от кромки бандажа, делают круговой надрез и снимают битумную подушку. Остатки битума выжигают газовой горелкой. Затем поверхность протирают ветошью с уайт-спиритом.
Очищенную оболочку на расстоянии 150 мм от среза брони прорезают ножовочным полотном. Участок очищают металлической щёткой и протирают ветошью с растворителем.
Выполняют заземление оболочки и брони кабеля. Для этого чистый участок (150 мм) у окончания брони и подушки оборачивают скруглённой пластиной-тёркой. Провод заземления выкладывают по направлению конца кабеля и прижимают его к тёрке одним витком роликовой пружины.
Затем провод заземления выгибают в обратном направлении и закрепляют его следующими витками пружины. Провод крепят проволочным бандажом к очищенному участку оболочки.
Отступив на 50 мм от последнего реза оболочки, делают ещё одну круговую обрезку. Это нужно для установки термоусаживаемой трубки.
Трубка, покрытая изнутри клеем, во время обработки открытым пламенем горелки сокращается в диаметре в несколько раз. Создаётся плотное диэлектрическое покрытие узла заземления.
От последнего реза оболочку рассекают ножом двумя параллельными линиями до конца кабеля. Оболочку удаляют.
В 5 мм от среза оболочки накладывают веревочный бандаж.
Сажевую бумагу снимают со всего конца кабеля.
Второй бандаж устраивают на расстоянии 20 мм от края оболочки.
Снимают ленты поясной изоляции, обрывая их о второй бандаж. Удаляют межфазное заполнение.
Три жилы разводят в стороны. С них снимают разделочные ленты.
На каждую из жил одевают термоусадочные трубки. Их усаживают горелкой поочерёдно, следуя от корешка разделки к их концам.
Область разделки корешка кабеля заполняют жёлтой специальной лентой, свёрнутой в виде конуса.
У основания разводки жилы плотно сжимают и покрывают несколькими слоями специальной ленты.
Через жилы на корешок одевают термоусаживаемую перчатку, которую обрабатывают горелкой.
В результате воздействия пламени материал перчатки плотно охватывает корешок разводки и окончание оболочки, образуя плотную герметичную поверхность. Жёлтая лента внутри плавится и равномерно растекается, создавая диэлектрическое пространство, вытесняя воздух из тела перчатки.
На каждую жилу одевают трубки красного цвета. Их тоже усаживают горелкой.
На зачищенные концы жил (50-70 мм) одевают болтовые наконечники со срезными головками.
Болты заворачивают до тех пор, пока их головки не срезаются. Кабель готов к подключению.

Дополнительная информация. При работе с термоусаживаемыми трубками горелку настраивают таким образом, чтобы пламя получилось синего цвета с жёлтым языком. Следует избегать остроконечного пламени синего цвета. Это поможет предотвратить пережог материала термоусадки.

Как работать с НШВИ

НШВИ подходят только для многожильных проводов, на кабелях с одной жилой они не будут крепко держаться. Сечение хвостовика должно быть немного больше, чем сечение оголенных жил кабеля. Например, для провода 1,25 мм можно купить наконечник НШВИ 1,5 мм.

Инструменты для опрессовки

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Ручные пресс-клещи для домашнего использования

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото	Действие
	Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
	Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
	Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Как обжать провод: инструкция для одинарного и двойного НШВИ

Провод с наконечником необходимо установить в пресс-клещи в матрицу подходящего размера. В процессе опрессовки нужно следить, чтобы провод не сдвинулся внутри втулки. Первый обжим делают с отступом на 1÷2 мм от края, при необходимости, второй на таком же расстоянии от первого.

Рукоятку пресс-клещей сжимают до полного соприкосновения с поверхностью детали и соединения матрицы, затем передвигают втулку и делают вторую опрессовку. Если хвостовик длинный, работу продолжают до цветной юбки.

Схема опрессовки двойного наконечника практически не отличается. Нужно только вставить одновременно два провода в одно отверстие хвостовика.

Этапы опрессовки провода

Наглядная инструкция опрессовки провода наконечником НШВИ представлена на видео:

Watch this video on YouTube
