Монтаж прокалывающих зажимов СИП

Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку

Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов

Не рекомендуется использовать для затяжки обыкновенные рожковые ключи.

При затяжке, острые зубчики надавливают и прокалывают изоляцию СИП. Для того, чтобы в месте прокола в дальнейшем не происходило окисления, внутри зажима находится специальная смазка. Она обволакивает прокол, закрывая тем самым доступ воздуха.

Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место соединения алюминия и меди.

Классификация прокалывающих зажимов

Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.

Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.

Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь. Следовательно, применять его можно только в помещениях

Следовательно, применять его можно только в помещениях.

Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ (небронированный кабель с виниловой изоляцией).

Подключение кабеля к воздушной линии с помощью зажима

Болтовое соединение проводов

Если вам нужно создать действительно прочное и надежное соединение проводов из разных металлов, но у вас нет под рукой специальных приспособлений для этого – воспользуйтесь обыкновенным болтом, шайбой и гайкой. Процесс соединения не слишком сложен:

зачистите металлические жилы обоих проводов. Длину участка зачистки определите самостоятельно. Обычно бывает достаточно двух-трех сантиметров, но если болт имеет большой диаметр, то длину участка зачистки можно увеличить
сделайте из зачищенных проводов петли и наденьте одну из них на болт
сверху расположите промежуточную шайбу и наденьте вторую петлю
далее опять надевается шайба, а на нее гайка

После того, как гайка будет помещена на последнюю промежуточную шайбу, необходимо взять ключ подходящего диаметра и тщательно ее затянуть. Когда вы выполните все работы, не забудьте проверить прочность соединения – чем плотнее будет закручена гайка, тем устойчивее будет контакт.

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом

Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами

Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт

Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

потребуется специальное приспособление;
такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
другая технология обеспечит большую прочность, нежели гильза.

Виды, их устройство и принцип работы

Разновидности и типы зажимов для подключения проводов работают по схожему принципу и имеют практически одинаковую конструкцию. Изделия 2х16, 4х16 и прочие обеспечивают последовательное и параллельное подключение. В первом случае соединение осуществляется с использование зажима, который монтируется в разные разъемы. На оголенные концы кабеля устанавливаются защитные диэлектрические колпаки. В случае с параллельным соединением нужно использовать специальные сжимы, благодаря которым организовывается отвод от главной магистрали.

Электрическое подключение можно обеспечивать посредством прокола наружного изоляционного слоя самонесущего кабеля. Для этого применяются зубчики пирамидальной формы. При осуществлении прокола они качественно фиксируют место соединения, предотвращая попадания в него влаги.

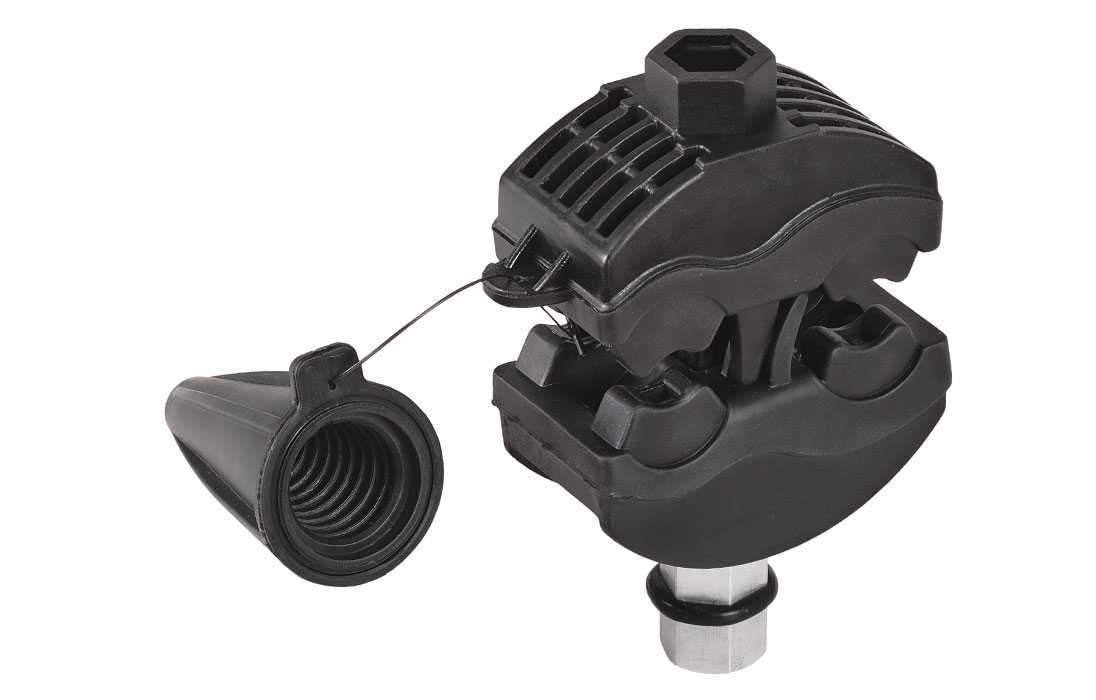

Само изделие имеет такое устройство:

Корпус. Он будет герметичный или влагозащищенный. Первый вариант более актуальный.
Внутренний клеммный элемент. Он выполнен из одной либо нескольких симметричных пластин, оснащенных шипами в виде конуса или пирамиды. Они устанавливаются в каждом разъеме.
Механизм крепления. Данная составляющая основана на использовании срывной калиброванной головки болта.
Вспомогательные системы для размыкания контактных элементов изделия. Они используются для аварийного отключения устройства.
Затягивающий винт для фиксации проводника.
Проушина для установки СИП.
Контактная площадка, на которую монтируется магистральная жила.
Защитный колпачок, устанавливающийся на СИП, способствует качественной изоляции проводника.
Проушина для укладки магистральной жилы.

Непосредственно в корпусе располагается смазочное вещество, герметизирующее место прокола. Благодаря смазке исключается вероятность контакта кабеля с воздухом либо водой.

Если в устройстве прокалывающего зажима проводов СИП не предусмотрен болт для демонтажа, то отсоединение кабеля происходит путем откусывания.

Канал «Elektro House» рассказал о конструктивных особенностях изделий для фиксации СИП.

ЗОИ

Ответвительные зажимы со слоем изоляции предназначены для подсоединения к высоковольтной линии нулевых либо фазных магистралей, напряжение которых составляет до 1 кВт. Сечение провода подвешено непосредственно на самом зажиме. Устройства для прокола устанавливаются на электролинии и затягиваются посредством специальной срывной головки винта. Благодаря этому обеспечивается оптимальное усилие для фиксации зубчиков к проводнику, что позволит добиться качественного контакта и избежать его повреждения. При необходимости устройство можно демонтировать с помощью гаечного ключа, открутив нижнюю головку, она при этом останется нетронутой.

ЗОЗРБ IEK

Зажимы данной разновидности используются для ответвления одного или двух кабелей от магистрали. Такой тип соединения применяется на объектах, характеризующихся невысокой влажностью, где вода не может попасть на устройство. В маркировке изделия указывается назначение зажима, а также число проводников для ответвления.

Устройства со срывной головкой обозначаются как С, а наличие дроби «/» означает диапазон сечений проводов на основной и второстепенной линии. Принципиальное различие такого типа изделий состоит в том, что прокалывающие элементы имеются только на магистральном кабеле. На ответвляющем необходимо демонтировать изоляционный слой.

Герметичные и влагозащищенные прокалывающие зажимы

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

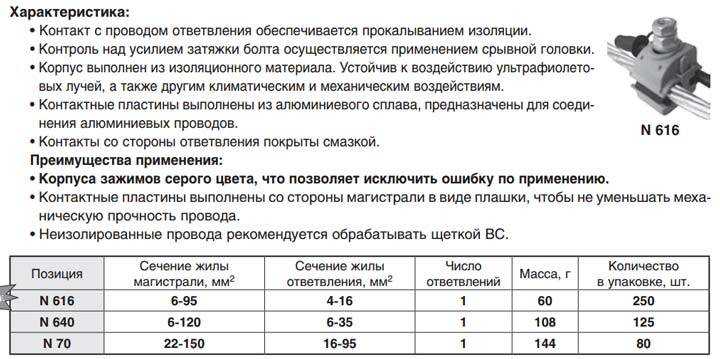

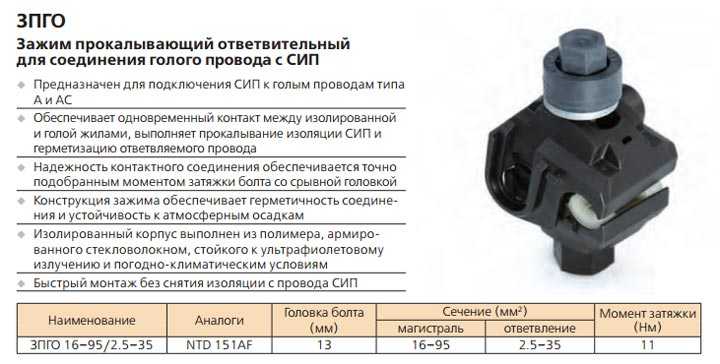

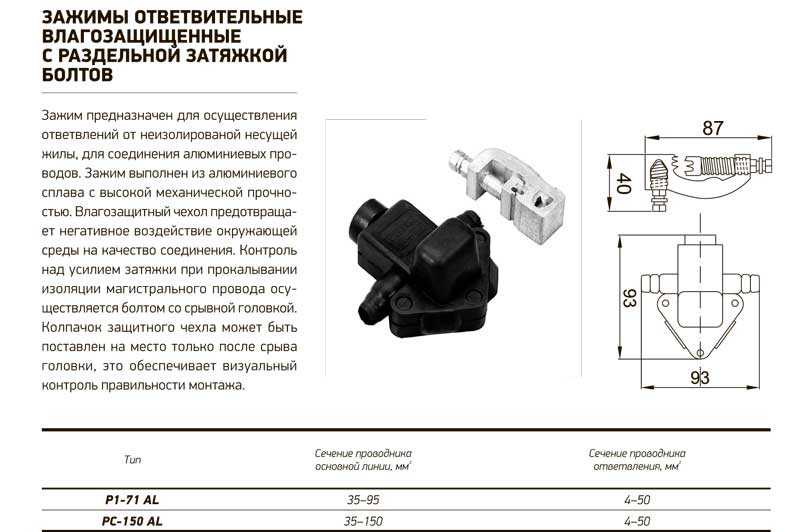

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

EnstoSicamNiledКВТIEK

Герметичные зажимы Ensto

Герметичные зажимы Sicam

Герметичные зажимы Niled

Прокалывающие зажимы КВТ

Прокалывающие зажимы IEK

Модели сжимов

Чтобы выполнить ответвление от магистральных линий кабелей, необходимо использовать качественные сжимы. При выборе требуется ознакомиться с основными характеристиками моделей.

Сжим ответвительный У-733 м16-35/о1.5-10

Продукция от производителя из Франции Schneider Electric. Монтируется изделие снаружи. Изготавливается из алюминия и меди. В устройстве нет защитного покрытия, соединение винтовое. Температурные показатели применения варьируются в диапазоне −25+60 градусов, установки −5С +60. Цена равна примерно 40 р.*

Вам это будет интересно Особенности инструментов для обжима

Плюсы:

качество сборки;
изготовлен из алюминия и меди;
большой диапазон температур эксплуатации.

Минусы:

защитное покрытие поверхности отсутствует.

Сжим ответвительный У-733 м16-35/о1.5-10

Сжим ответвительный У-731 м4-10/о1.5-10

Предназначаются для осуществления ответвлений от кабелей и проводов с напряжением до 660 В. Предварительно снимается изоляция на месте монтажа без разреза проводника. Гарантийный период равен 10 годам. Изготавливается корпус из поликарбоната, устойчив к горению. Материал контактного материала — анодированная сталь. Стоимость равна приблизительно 70 р.

Плюсы:

качество сборки;
изготовлен из поликарбоната и качественной стали;
продолжительный период использования.

Минусы:

корпус имеет негерметичную конструкцию.

Сжим ответвительный У-731 м4-10/о1.5-10

Сжим ответвительный У-734 м16-35/о16-25

Изделие от разработчика Hegel. Материалы изготовления — полипропилен и сталь. Огнеупорность корпуса составляет 650 градусов. Цвет сжима черный, число контактов — 2. Установка происходит посредством завинчивания болтов, защелкивания корпуса на узле. Применяется преимущественно для ответвлений от магистралей кабелей и проводов. Цена примерно составляет 35 р.

Плюсы:

изготовлен из полипропилена и стали;
огнестойкость;
простота монтажа.

Минусы:

корпус обладает негерметичной конструкцией.

Сжим ответвительный У-734 м16-35/о16-25

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

Использование клеммников — такой метод довольно прочный и надежный.
Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.
Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

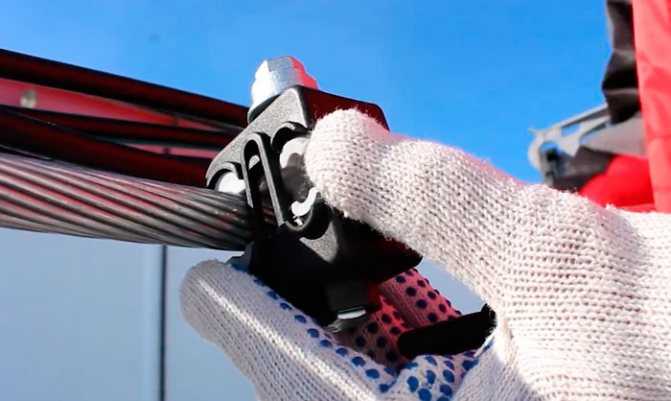

Ошибка №2 – Ответвление от голых проводов ВЛ

Если к вашему дому подходят неизолированные провода ВЛ-0,4кв, а ввод в дом вы делаете при помощи СИП, то вам понадобятся и соответствующие зажимы.

У них на плашке с одной стороны отсутствуют зубчики.

Проколы СИП-СИП здесь не подойдут.

Если на голом проводе А-25, А-35 применить обычный прокалывающий зажим с зубьями по обеим сторонам, то это здорово нарушит целостность и прочность магистральной ВЛ.

При ветре и постоянных колебаниях, как раз в этом месте и может произойти обрыв.

Причем пострадаете не только вы, но и все ваши соседи, подключенные по данному проводу.

Поэтому не допускается применение зажимов “прокол-прокол” при ответвлении от голой магистрали. Производители для упрощенной идентификации таких плашек изготавливают их в другой цветовой маркировке.

Ошибка №5 – Плохая герметичность

Торцевая часть жилы ответвления должна быть надежно заизолирована герметичным колпачком.

Простая намотка изоленты здесь не допускается.

Провод следует заводить в прокол таким образом, чтобы конец жилы выглядывал на 2-4см наружу.

Есть конструкция зажимов, в которых колпачок не съемный, а непосредственно встроен в корпус.

В таких моделях провод следует заводить во внутрь до упора.

Неудовлетворительная герметизация отвода будет способствовать тому, что жила как насос станет впитывать влагу. Вот наглядное подтверждение этих слов.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Варианты подключения СИП к модульному автомату

Сейчас в подавляющем количестве случаев в качестве ввода в дом используется СИП с сечением жилы в 16 квадратных миллиметра. И зачастую возникает вопрос: как правильно подключить его к автомату. В этой статье речь пойдет о вариантах подключения, которые активно используются, а также о наиболее правильных вариантах.

Варианты подключения СИП к модульному автомату

Требование энергосбыта

Варианты подключения СИПа к автомату

Простое подключение СИПа

Подключение СИП путем изменения контактной поверхности

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Подключение СИПа после предварительной опрессовки жил доработанными гильзами

Требование энергосбыта

Здесь мы не будем рассматривать такой вариант как выполнение перехода с алюминия на медь с помощью прокалывающего зажима (либо переходного клеммника и т.п.).

yandex.ru

Потому что в большинстве случаев горсети (энергосбыт) требуют, чтобы ввод не имел никаких разрывов от столба до вводного автомата (либо счетчика). Хоть он и является правильным.

Варианты подключения СИПа к автомату

Для начала давайте узнаем, какие есть варианты подключения самонесущего изолированного провода к модульному автомату:

1. Простое подключение СИПа к автомату без применения каких-либо дополнительных элементов.

2. Подключение СИПа к автоматическому выключателю путем изменения контактной поверхности жилы.

4. Подключение СИПа после предварительной опрессовки жил гильзами

Давайте теперь на каждом варианте остановимся несколько подробнее.

Простое подключение СИПа

Варианты подключения СИП к модульному автомату

Начнем мы наше рассмотрение с самого простого (для монтажника или контролера горсетей) варианта, а именно подключение СИПа без каких-либо ухищрений сразу к автомату. Такой вариант наверное используется в 95% случаев.

Ведь зажимная клемма автоматов выполняется (опять же в большинстве случаев) с обязательным лужением, а это позволяет подключать как медные, так и алюминиевые проводники.

Кстати, при покупке автоматов обращайте внимание на то, из какого материала выполнена контактная группа, так как есть автоматы, где зажимная клемма сделана из меди. Варианты подключения СИП к модульному автомату. Варианты подключения СИП к модульному автомату

Варианты подключения СИП к модульному автомату

Такое подключение выполнить очень легко и просто, но на этом плюсы его полностью исчерпаны. Дальше начинаются сплошные минусы

Так как СИП имеет многожильную структуру и круглую форму, то при зажиме его в квадратной клемме, площадь контакта оказывается незначительной, а зажимаемые жилы деформируются, что впоследствии может привести к ослаблению контакта и как следствие к нагреву места соединения.

Варианты подключения СИП к модульному автомату

Чтобы этого избежать, нужно периодически (хотя бы раз в 10-12 месяцев) протягивать такое соединение. Но так как ящик со счетчиком или вводной автомат пломбируется энергосбытом, нам никто не даст постоянно срывать пломбы и проводить такую ревизию. Получается в таком случае остается только ждать и гадать «доживет» такое соединение до замены прибора учета или нет.

Подключение СИП путем изменения контактной поверхности

Вторым вариантом, который лишь ненамного сложнее первого, является подключение жилы, которая предварительно еще сильнее закручена

Варианты подключения СИП к модульному автомату

Так создается более плотное размещение жил, что при зажиме в автомате не дает СИПУ «развалиться» и тем самым создается более надежное соединение. Но такой вариант все так же слаб с точки зрения площади контакта. Это так же говорит о том, что с течением времени нагрев обеспечен и при существенных нагрузках. И далеко не факт, что такой вариант соединения «дотянет» до замены прибора учета.

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Этот вариант я считаю наиболее предпочтительным и вот почему:

Для того, чтобы создать надежное соединение без каких-либо дополнительных «заморочек», вы просто приобретаете совместно с вводным автоматом (или вместо него, если у вас далее все группы защищены своими защитными автоматами) выключатель нагрузки либо же берете автомат со специальной формой зажимных губок.

выключатель нагрузки

Такая полукруглая форма отлично обхватит круглую жилу СИПа и тем самым будет создано надежное соединение с достаточной площадью контакта, что снизит нагрев до вполне допустимого уровня и соединение прослужит долгое время.

Ошибка №15 – Стяжки

Ну и последний “косяк”, который допускают 90% электриков – это отсутствие стяжек.

После монтажа зажима и подключения его на опоре работа считается выполненной, и эл.монтер со спокойной совестью спускается вниз. Однако все забывают одну маленькую вещь – подтянуть и зафиксировать отходящий провод стяжкой к магистральному СИП.

Провода на опоре при ветре раскачиваются из стороны в сторону. То же самое происходит и с отходящим кабелем.

В результате контакт на жиле, заведенной в прокалывающий зажим, от постоянных механических нагрузок ослабевает и отгорает.

Чтобы этого не произошло, вы должны все жилы отходящих проводов сделать единым целым с основной линий.

Это как раз и достигается за счет таких недорогих элементов крепежа как стяжка.

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Ошибка №14 – Проколы или орехи

Ранее при дефиците заводских прокалывающих зажимов очень многие соединяли СИП с кабелем (чаще всего на фасаде дома) через старые советские “орехи”.

Делать так нельзя по двум причинам. Во-первых, вы получите не герметичное соединение. Окисление после этого – дело времени.

Во-вторых – постепенное ухудшение контакта. Из-за винтиков с гаечками и периодического нагрева-остывания (max нагрузка-min нагрузка), контакт будет ослабляться.

Один-два раза в год вам придется подниматься наверх и протягивать винтики отверткой.

С заводским проколом СИП, один раз затянул болт, сорвал гайку и забыл про контакт на 40 лет.

Соединение СИП и аввг. Как соединить провод СИП с медным кабелем

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы

Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Щит учета установлен на опоре линии

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии

Щит на стене дома

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

потребуется специальное приспособление;
такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели. Соединение проводов между собой может различаться по видам:. Соединение проводов между собой может различаться по видам:

Соединение проводов между собой может различаться по видам:

требуется для питания вашего здания;
соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

Заключение

В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.

Опрессовка специальными гильзами

Опрессовка гильзами является одним из наиболее надежных вариантов. Его суть заключается в том, что оголенные жилы помещаются в специальную трубку – гильзу, и обжимаются с усилием. После обжима гильза тщательно изолируется с помощью термоусадочной трубки (кембрика) либо изоленты.

Проводники можно направлять с различных сторон трубки либо с одной стороны. При первом варианте их стык должен находиться примерно посередине гильзы, во втором случае поперечное сечение всех жил (суммарное) не должно превышать сечение гильзы.

Преимущества:

качественное соединение и изоляция;
гильзы имеют невысокую стоимость.

Недостатки:

Гильза одноразовая (неразъемная). При необходимости ремонта, гильзу необходимо срезать и выбросить, после чего установить новую.
Для соединения необходим специальный инструмент: пресс-клещ и труборез (чтобы при необходимости укоротить гильзу). Также можно использовать специальный инструмент для снятия изоляции, который имеет компактное обжимное устройство.
Обжимать алюминиевый и медный провод можно при наличии только специальной гильзы, которую в продаже видно не так уж и часто.
Электромонтажные работы потребует больше времени.

Соединение СИП с кабелем ВВГ

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм2. Меньший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

По стандарту максимальный пролет для навесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.

На опоре магистральной линии делается ответвление. К стене СИП крепится с помощью кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом одновременно всех жил, натяжение между которыми распределяется равномерно (рис. б).

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом с помощью прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – монтаж СИП на стену дома; б – устройство прокалывающего зажима на два провода

СИП с медным проводником соединяется следующими способами:

Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы.
Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение «орешками» является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов.
Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы («орешки») для соединения проводов

Альтернативным решением является непосредственный ввод СИП в электрощит дома, после чего делают разводку внутри. Энергоснабжающая компания разрешает применять подобные проекты, поскольку всякий разрыв на вводном кабеле создает лазейку для хищения электроэнергии.

По сгораемым конструкциям алюминиевые кабели ПУЭ прокладывать запрещают. Здесь потребуется переход на медный кабель, например, ВВГнг.

При любом выбранном варианте ввода следует запросить у Энергосбыта технические условия и выполнить работу в соответствии с ними.

Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Чтобы у Энергосбыта не появились вопросы о возможности хищения электричества, можно установить зажимы со срывающейся головкой, которые невозможно разобрать.

Подключение можно сделать ко входу обычного двух,- или четырехполюсного автомата. СИП является жестким проводом и подключать его не очень удобно. С выходом автомата соединяется обычный кабель, что обеспечивает надежный переход. Автомат предпочтительней располагать снаружи дома в закрытом опломбированном боксе. Его номинал выбирается выше, чем у защиты домашней системы.

Другим преимуществом данного способа является то, что изоляция СИП не рассчитана на прокладку внутри дома. Ее контакт с любой поверхностью является нежелательным. Кроме того, полиэтилен является горючим материалом, хотя провод сечением 16 мм2 трудно нагреть до температуры воспламенения при наличии автомата. Если прокладывать внутри дома, то следует выбрать марку СИП-5нг, где изоляция не распространяет горение.

Слабым местом является ввод через стену. В деревянных домах прокладка делается через металлическую трубу. В остальных случаях достаточно проложить пластиковую.

По вводу электричества у специалистов могут быть разные точки зрения. Чтобы его не пришлось впоследствии переделывать, проект подключения следует заранее согласовывать с Энергосбытом.
