Таблицы аналогов арматуры для провода сип по маркам разных производителей

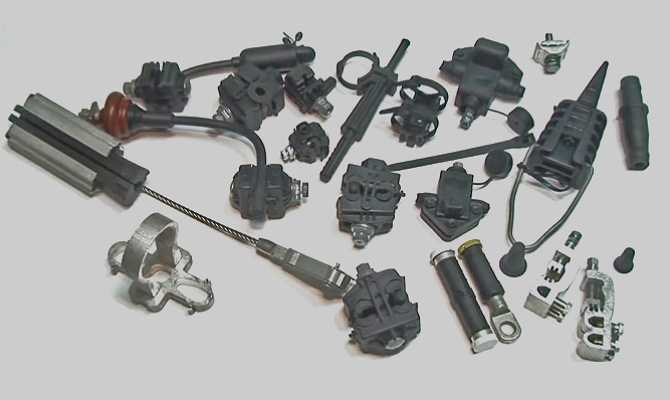

Главные элементы арматуры СИП

Конструкция включается в состав несколько основных групп, без которых невозможно выполнить качественный монтаж.

Зажимы прокалывающий ответвительные (ЗПО)

Элемент предназначен для фиксации без осевой нагрузки, а также служит главным изделием для ответвления кабелей и способствует подключению проводов абонентов. Прокалывание происходит благодаря зубцам контактных пластин, которые подвергаются воздействию и создают плотный электрический контакт.

За высокую надежность соединения отвечает правильно подобранный момент затяжки. Установка производится на работающей электролинии, отключать питание необязательно. Из-за хорошей конструкции воздействие влаги не страшны. Изоляция также не нуждается в дополнительном снятии.

Комплект промежуточной подвески (КПП)

Этот элемент предназначен для поддержки крепления изолированного несущего проводника. Изготавливается из полимерного зажима, который обладает хорошими изоляционными свойствами. Отличается высокой стойкостью к погодно-климатическим условиям. Для большей надежности кронштейн изготавливается из алюминиевого сплава.

Промежуточный поддерживающий зажим (ППЗ)

Деталь служит для соединения изолированной нейтрали СИП до 1 кВ. Применяется для подвески самонесущего провода на промежуточных опорах при углах 60 и 90 градусов (в зависимости от модели). Для фиксации провода используют специальный регулируемый зажим. Соединение полностью подвижное, что позволяет двигать крепежный элемент в разные стороны.

Зажим анкерный для самонесущей системы (ЗАН-4)

Деталь изготавливается из стали горячего цинкования, а также из внешнего материала, который позволяет выдерживать ультрафиолетовые лучи и атмосферные осадки. Без него невозможно представить ни одну конструкцию, так как он играет важную роль при фиксации проводников.

Кронштейн для крепления анкерных зажимов (КА)

Изделие представляет собой моноблок, который изготавливается из прочного алюминиевого сплава. Фиксация осуществляется при помощи двух болтов, диаметр которых равен 14 и 16 мм. Конфигурация кронштейна позволяет легко перемещать его по опоре.

Наконечники изолированные из алюминия и меди (НИАМ)

Этот элемент предназначен для плотного оконцевания, что позволяет предотвратить негативное воздействие порывов ветра или погоды. Трубчатая часть изготавливается из алюминия. Лопатка, где присутствует крепежное отверстие, состоит из специальной меди. Изолирующая часть выполнена из полимера, который отличается высокой устойчивостью к солнечным лучам.

Крепежные детали

К этой категории относят:

• Монтажные крюки;
• Болтовые крюки;
• Крепежная лента из нержавейки;
• Скрепы;
• Бугели;
• Стяжки.

Без описанных элементов невозможно произвести ни одни монтажные работы

Но даже при наличии материалов, важно действовать в соответствии с инструкцией, чтобы избежать непредвиденных обстоятельств и выполнить работу на десятки лет вперед. Также важно помнить, что операции по установке проводятся с высоким напряжением и пренебрегать техникой безопасности запрещено

Инструкция по подключению линии к магистрали с помощью зажима СИП

Прежде чем начать работу, необходимо запастись инструментом, средствами безопасности, иметь надежный доступ к линии, куда собираемся подключаться, и подготовить ее и подключаемую линию.

Нужны зажимы ответвительные, соответствующие параметрам линий. Гаечный ключ (обычно на 13). Резиновые перчатки. Для подготовки магистральной линии к подключению нужно найти места подключения для каждой из фаз.

Провод магистральной линии разбирается по фазовым проводам

Так как СИП-провода обычно навиты на несущий нулевой провод, их следует очень осторожно, не пользуясь металлическими инструментами, чтобы не повредить изоляцию, разобрать по отдельным фазам. Достаточно высвободить немного места, чтобы можно было подвести зажим отверстием для магистрального провода. Для высвобождения фазного провода надо пользоваться диэлектрическим клином.

Для высвобождения фазного провода надо пользоваться диэлектрическим клином.

Внимание! При высвобождении фазных проводов магистрального провода из скрутки необходимо помнить, что провода магистрали находятся под высоким электрическим напряжением, опасным для жизни. Повреждение их изоляции недопустимо! Ни в коем случае нельзя раздвигать фазные провода отверткой, с помощью пассатижей или чем-то острым и металлическим. Необходимо пользоваться диэлектрическим клином

Для большей безопасности работу проводить в резиновых перчатках и резиновых калошах

Необходимо пользоваться диэлектрическим клином. Для большей безопасности работу проводить в резиновых перчатках и резиновых калошах.

Внимание! Перед подключением ответвительной линии к магистральной, находящейся под напряжением, нужно заранее подготовить отводящую линию. Она должна быть:

1. смонтирована, конец линии ответвления должен быть зафиксирован вблизи места подключения так, чтобы свободные концы проводов линии были достаточны для подведения их к зажимам;
2. другим концом подведена к месту разводки;
3. снабжена отключающим устройством (рубильником);
4. при этом отключающее устройство должно находиться в положении «Выключено». На нем должна висеть предупреждающая табличка «НЕ включать, работают люди!»

1. Разбираемся в проводах обеих линий. Если они многоцветные, то подключаем их соответственно цветам. Самое главное, чтобы нулевая фаза (голубой провод) магистральной линии соединилась с нулевой фазой отходящей. Если есть провод заземления (зелено-желтый), то его тоже следует подключить к «земляному» проводу ответвления. Цвета фаз могут немного отличаться друг от друга, здесь последовательность не так важна, хотя техническая аккуратность требует, чтобы они соответствовали друг другу, хотя бы приблизительно.

1. Установка прокалывающего зажима для проводов на магистральный провод одной из фаз. Так как магистральный провод без разрыва, то на него устанавливается зажим через отверстия-прорези. Предварительно стягивающий болт должен быть достаточно ослаблен, а зажим соответствовать проводу по диапазону сечений.
2. Провод фазы отводящего кабеля, соответствующей данной фазе магистрального, просовывается концом во второе отверстие зажима. Зажим должен быть ослаблен настолько, чтобы при пропускании провода в отверстие не повреждалась его изоляция острыми зубчиками контактной пластины (и одновременно не погнулись зубчики, так как в таком случае хорошего контакта не будет).
3. Производится аккуратное закручивание головки болта прокалывающего зажима для СИП. При этом оба провода и зажим придерживаются в нормальном положении, чтобы не было перекосов. Работаем в перчатках!, так как после некоторых усилий по закручиванию изоляция будет пробита и фаза поступит в отводящую линию.
4. Продолжаем затягивать до тех пор, пока головка болта не отвалится — это и будет искомое усилие, чтобы произошел сжим, прокол СИП и установка надежного контакта.

Комплектующие для котлов Протерм Скат

При покупке котла, в довесок к нему производитель предлагает различные аксессуары для расширения функционала.

Терморегуляторы

Для котлов Скат, протерм предлагает использовать три типа комнатных регуляторов: Exabasic ( артикул 6195) , Exacontrol (артикул 0020159367) и Exacontrol 7 (артикул 0020170571) .

Комнатные терморегуляторы для котлов Protherm Скат

Самая простая модель Exabasic имеет только поворотный переключатель для установки температуры, Exacontrol уже оборудован дисплеем и имеет механическое управление. Модификация под номером 7 — имеет функцию недельного программирования.

Схема подключения терморегулятора к котлу Protherm Скат

Датчики температуры

Чтобы настраивать работу котла, относительно температуры за окном, следует докупить датчик уличной температуры (артикул 0020040797).

Датчик наружной температуры для котлов Protherm СКАТ

В розничной сети его стоимость варьируется в районе 2000 рублей (38 евро).

Установка котла Протерм Скат с бойлером

Если вы хотите обеспечить ваш дом ещё и горячей водой, то необходимо приобрести бойлер косвенного нагрева. Чтобы котел начал работать в связке с бойлером, нужно приобрести комплект трехходового клапана Fugas (артикул 0020015570) для одноконтурных котлов. Готовый комплект обойдется в 116 евро.

Комплект подключения трехходового клапана fugas к котлу Протерм Скат

Схема подключения электрического котла Протерм Скат к бойлеру косвенного нагрева

Конструкция проводов СИП

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

СИП-3

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Материалы изготовления крепежей для СИП

Обычно, любой изготовитель (как отечественный, так и зарубежный) старается использовать в своем производстве высококачественные материалы, ведь от этого зависит техническая исправность всей электросети, в которой они будут использоваться. Стандартно такими материалами являются:

• Стойкий полимер;
• Нержавеющая сталь;
• Алюминиевые сплавы.

Кроме того, для линейной арматуры, которая используется для крепления к столбам и опорам, дополнительно выдается специальное заключение от энергоиспытательной лаборатории. В заключении подтверждается, что, например, скрепы или бандаж полностью соответствуют критериям надежности, долговечности и механической прочности.

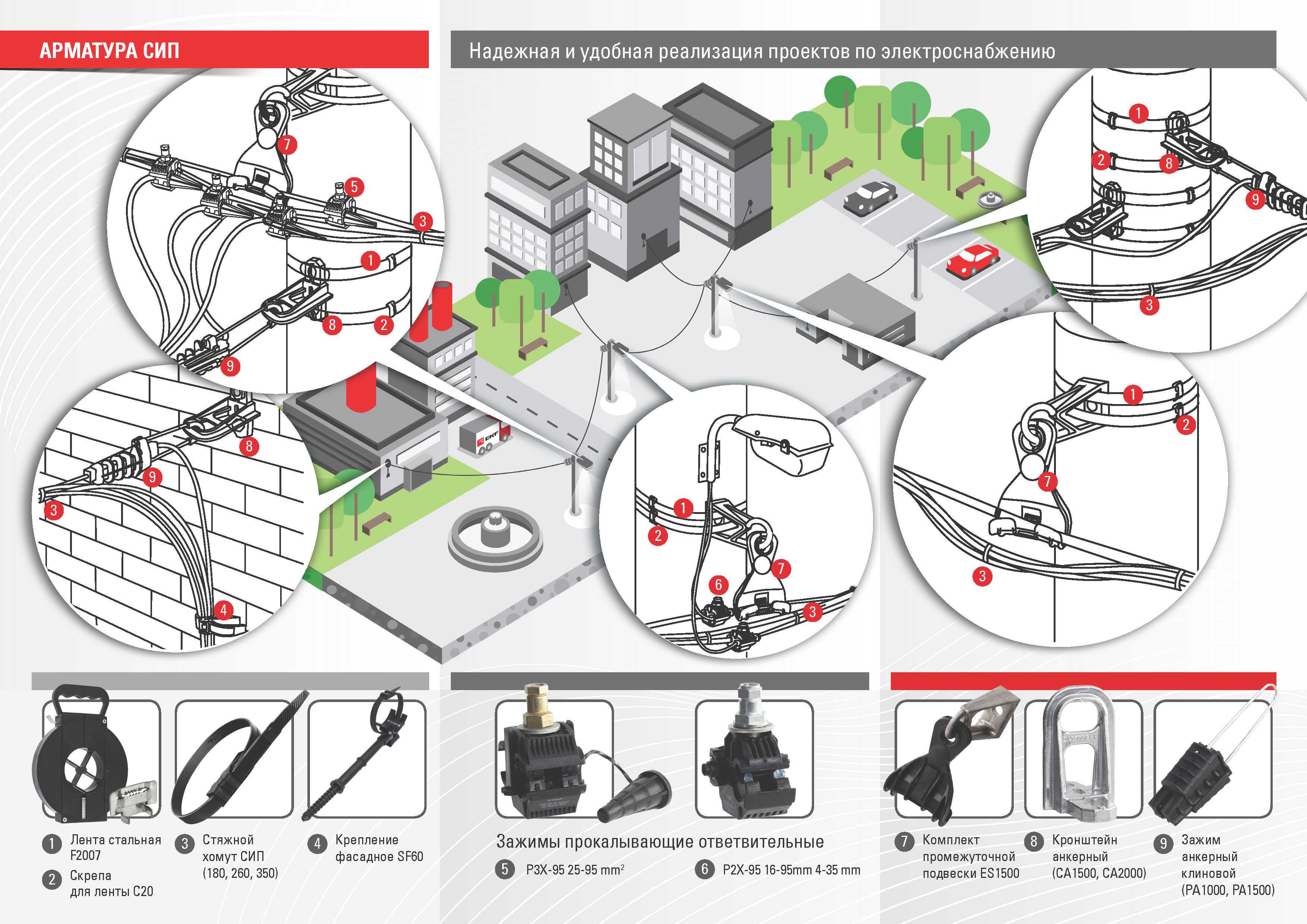

Основные существующие разновидности СИП-арматуры

К таковым прежде всего относятся:

• Кронштейн анкерный – он осуществляет крепление анкерных (якорных) зажимов на магистральной линии СИП. Как правило, изготавливается из алюминиевых сплавов, которые слабо подвержены ржавчине и спокойно переживают пониженные температуры окружающей среды. В процессе их закрепления применяют бандажную ленту из «нержавейки».
• Ответвительный зажим – он необходим для создания устойчивого контакта, что обеспечивается посредством контактных пластин, находящихся в конструкции и выполненных из луженой меди. Контакт может быть обеспечен даже для проводов с малым сечением. Такая разновидность арматуры подходит для соединения жил кабелей с сечением 6-150 мм2, в магистралях с жилами, сечение которых составляет 1,5-6 мм2 (стандартное уличное освещение), а также при проведение электросети в частный дом.
• Анкерный зажим – этим приспособлением может быть осуществлено крепление СИП на ответвленных вводах до 1 кВ. Внутри корпуса данного крепежа установлены специальные клинья, выполненные из термопластика, за счет которых создается надежное соединение с жилами провода без ущерба его изоляции. Эти крепежи выполняются из атмосферостойких полимеров. Также, в этом виде зажимов используется специальная петля, изготовленная из стали по принципу «горячей оцинковки».
• Зажим промежуточный – данная разновидность арматуры используется для самонесущей системы СИП-4, имеющей две либо четыре жилы, подключаемых к угловым/промежуточным опорам. Корпус такого приспособления обычно делают устойчивым к повышенному воздействию солнечных лучей.
• Крюк стандартный – этот крепеж используется для монтажа магистральных линий «на весу». Он изготавливается из стали (оцинкованной) и крепится к столбу/опоре посредством пары-тройки стальных лент. С его же помощью можно закрепить провода к железобетонным, металлическим и деревянным столбам, а также зафиксировать крепления на сооружениях или зданиях.

Проколы для кабеля СИП — конструкция и правила установки

Кабель СИП в основном используется для прокладки силовых электрических сетей воздушным способом, а также часто применяется для осветительных систем. Поэтому его востребованность достаточно большая.

Нередко электрическая система является разветвленной, где к основной линии присоединяются несколько участков. Чтобы избежать расшивки кабеля на жилы с последующим соединением и их изоляцией, используются так называемые проколы для кабеля СИП, по-другому – прокалывающие зажимы для проводов.

Конструктивные особенности зажимов

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим

Как выбрать правильно

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Необходимо отметить, что зажимы для проводов марки СИП относятся к категории электромонтажная арматура, в которую входит достаточно большой перечень различных устройств. Здесь и натяжитель СИП, и ответвительные проколы, плашечные, различные скобы, крюки (это крепление) и так далее. Все эти элементы предназначены для правильного монтажа самонесущего изолированного провода воздушным способом.

Как правильно установить

• Ответвительный зажим надевается на действующую линию.
• Во второй желоб вставляется конец провода для участка ответвления.
• Вручную закручивается головка болта до упора.
• Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.

Весь процесс проделывается только в диэлектрических перчатках. Монтаж является достаточно простым, но проводить его, если вы не электрик, не стоит. Есть определенные ограничения и требования, касающиеся допуска к проведению данного типа работ. Особенно это касается участков, находящихся под напряжением.

Таблица аналогов арматуры СИП

Качество арматуры, которая используется для прокладки линий электропередач, напрямую влияет на общую надежность всей системы

Хотя ее стоимость составляет незначительную величину в сравнении с общей сметой расходов, к ее выбору стоит отнестись с особым вниманием

Ключевые характеристики арматуры, которые берут во внимание при выборе арматуры:

• спецификация
• технические требования
• цена
• качество

Таким образом, если в спецификации не указана конкретная марка, а технические требования изделий нескольких производителей в целом соответствуют друг другу, то при выборе из аналогов арматуры для сип на первый план выходят цена и качество.

Под качеством мы имеем в виду: надежность в эксплуатации, фактическое соответствие заявленным техническим характеристикам, удобство монтажа. Несомненно, на качество влияют материалы, которые используются при производстве, техническая конструкция и технология сборки изделий.

По ценовому сегменту все аналоги арматуры СИП можно разделить на три класса: арматура премиум класса, арматура эконом класса и арматура суперэконом класса. Изделие может иметь аналог как в своем классе, так и в более дешевом/дорогом ценовом сегменте.

При выборе более дешевой арматуры вы теряете в качестве изделий и удобстве монтажа (а это влияет на время монтажников и, соответственно, трудозатраты). Но при этом, если качество арматуры из эконом класса соответствуют необходимым требованиям по качеству и техническим характеристикам, то это позволяет существенно сэкономить закупочный бюджет.

Виды деталей

Промышленностью предусматривается выпуск нескольких разновидностей зажимов для СИП. Все они рассчитаны на работу в определенных условиях.

Ответвительный прокалывающий с одним болтом

Такой зажим еще часто называют голым сип. Его применяют для того, чтобы вывести провод (неизолированный) на сип.

Отличительные особенности:

• Сечение от 16 до 95 мм.
• Полимер корпуса зажима может препятствовать проникновению внутрь ультрафиолетовых лучей, он также устойчив к различным погодным явлениям.
• У ответвленного зажима присутствует стабильная планка.

В данном случае ответвительный прокалывающий зажим состоит из алюминия (сплав), что предотвращает появление ржавчины. Надежно выполнены и болт, и механизм.

Прокалывающий ответвительный с двумя болтами

Используется ответвительный компонент для отвода неизолированных проводов к основной магистральной линии на сип. Поперечное сечение может достигать 95 квадратных мм. В составе корпуса используется стеклоармированный полимер высокой стойкости. Для удобства на ответвительном зажиме имеется нижняя планка, помогающая зафиксировать ключ в заданном положении.

Данная деталь прослужит долго, поскольку она устойчива к влаге, ветру и другим проявлениям внешней среды. За качество производители, как правило, отвечают, поэтому на него в данном случае можно рассчитывать.

Выбирая зажим для СИП, стоит помнить, что головка болта должна быть соразмерна ключу. Чаще всего используется головка в 13 мм. Иногда можно встретить и 17 мм, но гораздо реже. Размер сечения проводов говорит о толщине магистрали. По этому размеру можно понять размер ответвления, который должен монтироваться в ответвительном зажиме. При выборе данной детали для СИП необходимо помнить все эти нехитрые правила.

При проектировании электропроводки часто оказывается без внимания все вопросы, которые касаются проведения кабеля до вводного автоматического выключателя, поскольку оценивается этот момент как нечто само собой разумеющееся. Однако монтаж прокалывающего зажима для СИП провода — весьма ответственное мероприятие, требующее полного владения технологией. При проведении проводов необходимо руководствоваться двумя базисами — это долговечность и безопасность

Кроме того важно, чтобы до любого элемента или части цепи можно было добраться без проблем с целью ремонта или замены. В этой статье мы рассмотрим принцип действия, назначение и особенности монтажа прокалывающего зажима для проводов СИП

Плюсы использования

Описание преимуществ от применения и установки таких приспособлений:

У потребителя есть возможность работы с электросетью под высоким напряжением. Посредством зажима делается отводка от магистрального самонесущего кабеля, при этом не обесточивается линия.
Допускается подключение проводников, жилы которых сделаны из различных металлов, к примеру, алюминия и меди

Но важно, чтобы эти кабели были одножильными.
Возможность контроля фиксации благодаря срывной головке или посредством динамометра. В первом случае элемент выполнен из алюминия. Если произойдет срыв головки, это свидетельствует о том, что натяжение достигло нужного уровня.
Упрощается процедура снятия благодаря использованию второго болта.
Большинство современных моделей оснащаются герметичным корпусом

Проверяется этот параметр производителем посредством подачи высокого напряжения на изделие.
Возможность компенсации температурных расширений.
Быстрота установочных работ.
Обширный диапазон видов кабелей, которые можно подключить этим методом.

Если произойдет срыв головки, это свидетельствует о том, что натяжение достигло нужного уровня.
Упрощается процедура снятия благодаря использованию второго болта.
Большинство современных моделей оснащаются герметичным корпусом. Проверяется этот параметр производителем посредством подачи высокого напряжения на изделие.
Возможность компенсации температурных расширений.
Быстрота установочных работ.
Обширный диапазон видов кабелей, которые можно подключить этим методом.

Подробней об опасностях, связанных с использованием данного типа устройств, рассказал канал ЕКF.

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

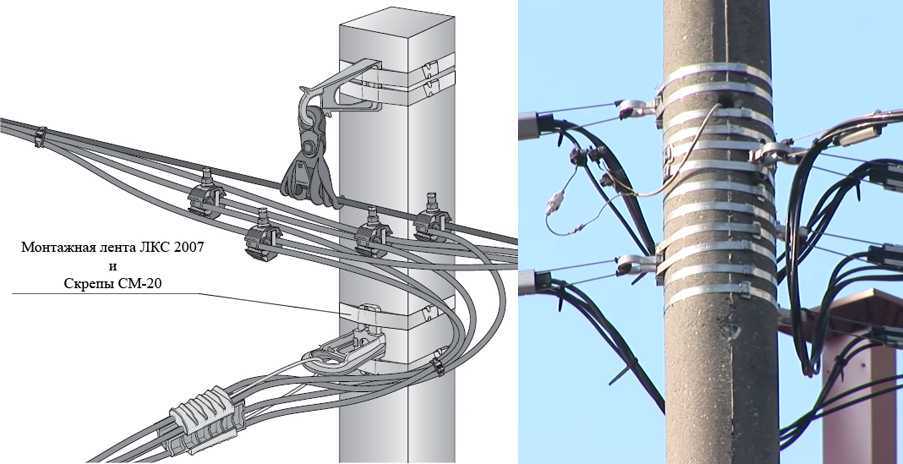

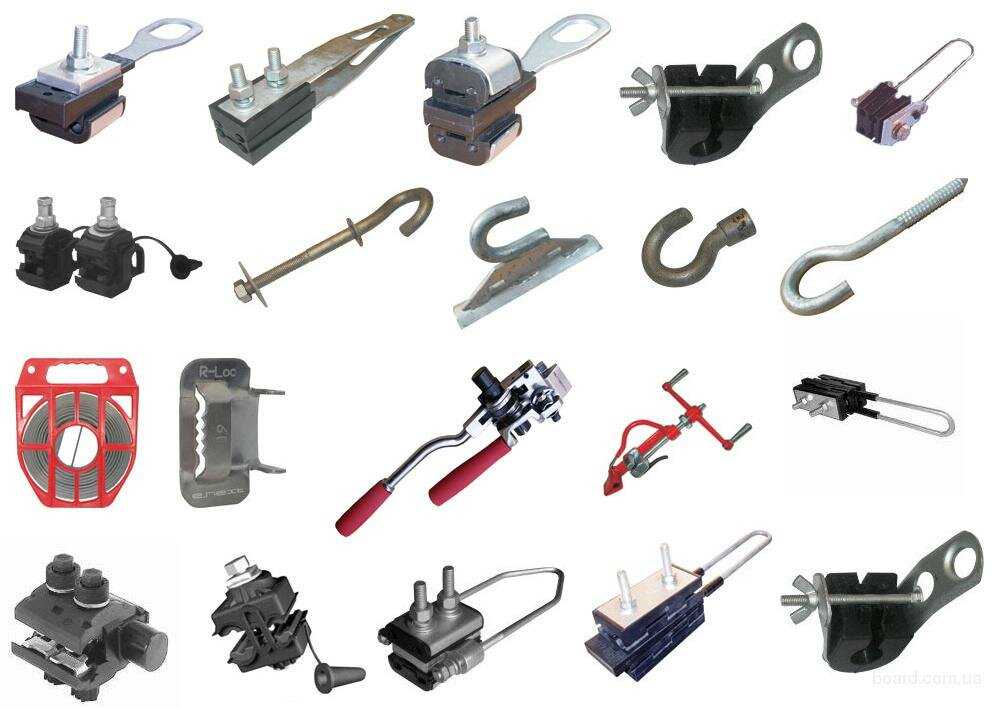

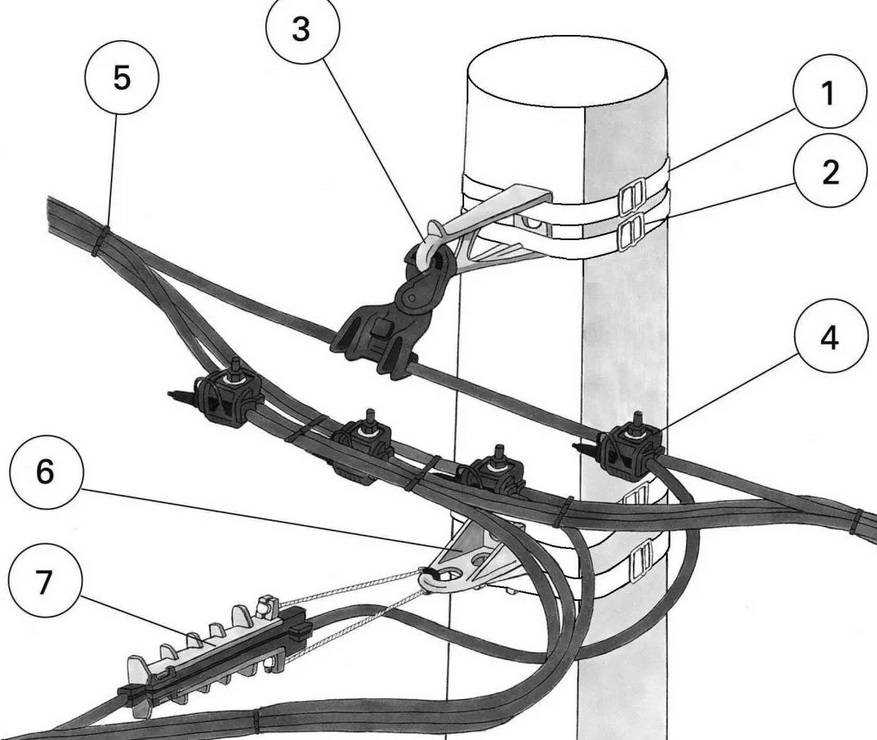

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

• промежуточные поддерживающие зажимы;
• кронштейны для крепления анкерных зажимов;
• кронштейны для крепления промежуточных зажимов;
• анкерные кронштейны для проводов энергопотребителя;
• анкерные зажимы для изолированной несущей нейтральной жилы;
• анкерные зажимы для проводов энергопотребителя;
• монтажные крюки;
• крепежную ленту (лента должна быть из нержавейки);
• скрепы из нержавейки;
• бугели из нержавейки;
• стяжки крепежные;
• фасадные крепления для СИП;
• вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

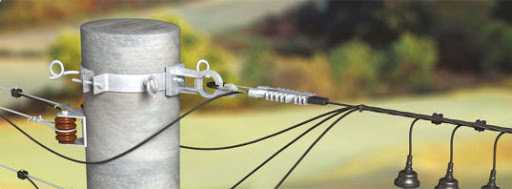

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

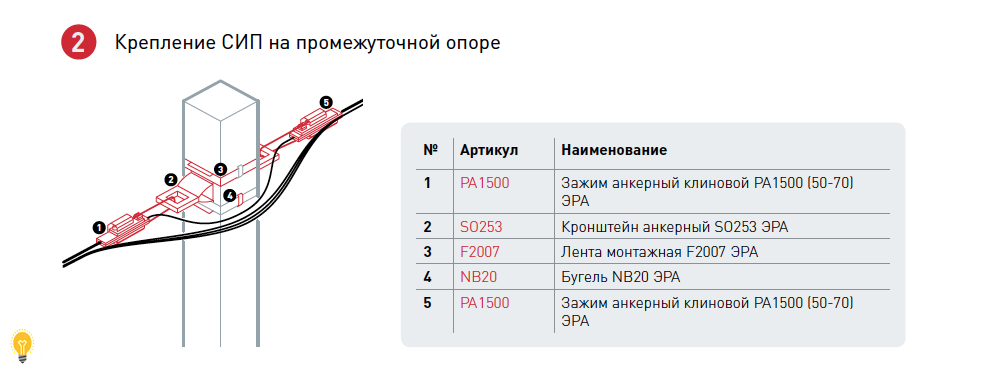

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

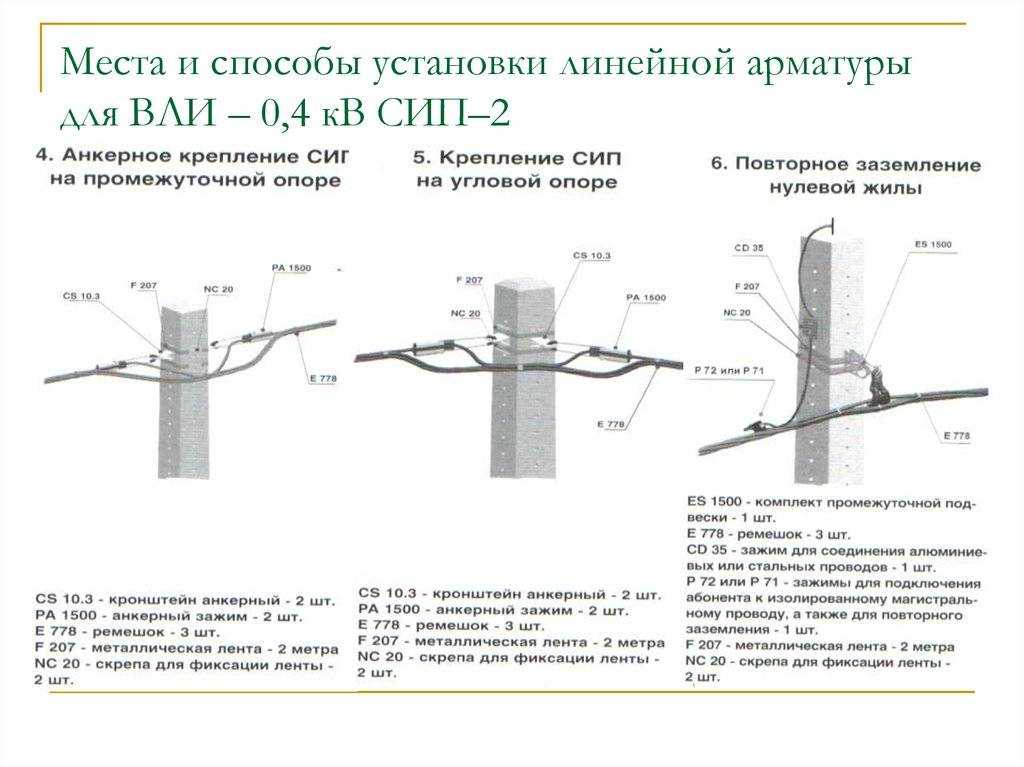

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.
