Насосы отопления для дома: видео-инструкция по монтажу своими руками, особенности отопительных систем частных коттеджей, цена, фото

Грамотный выбор циркуляционного насоса

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

«сухие» насосы, ротор которых не контактирует с теплоносителем;
«мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

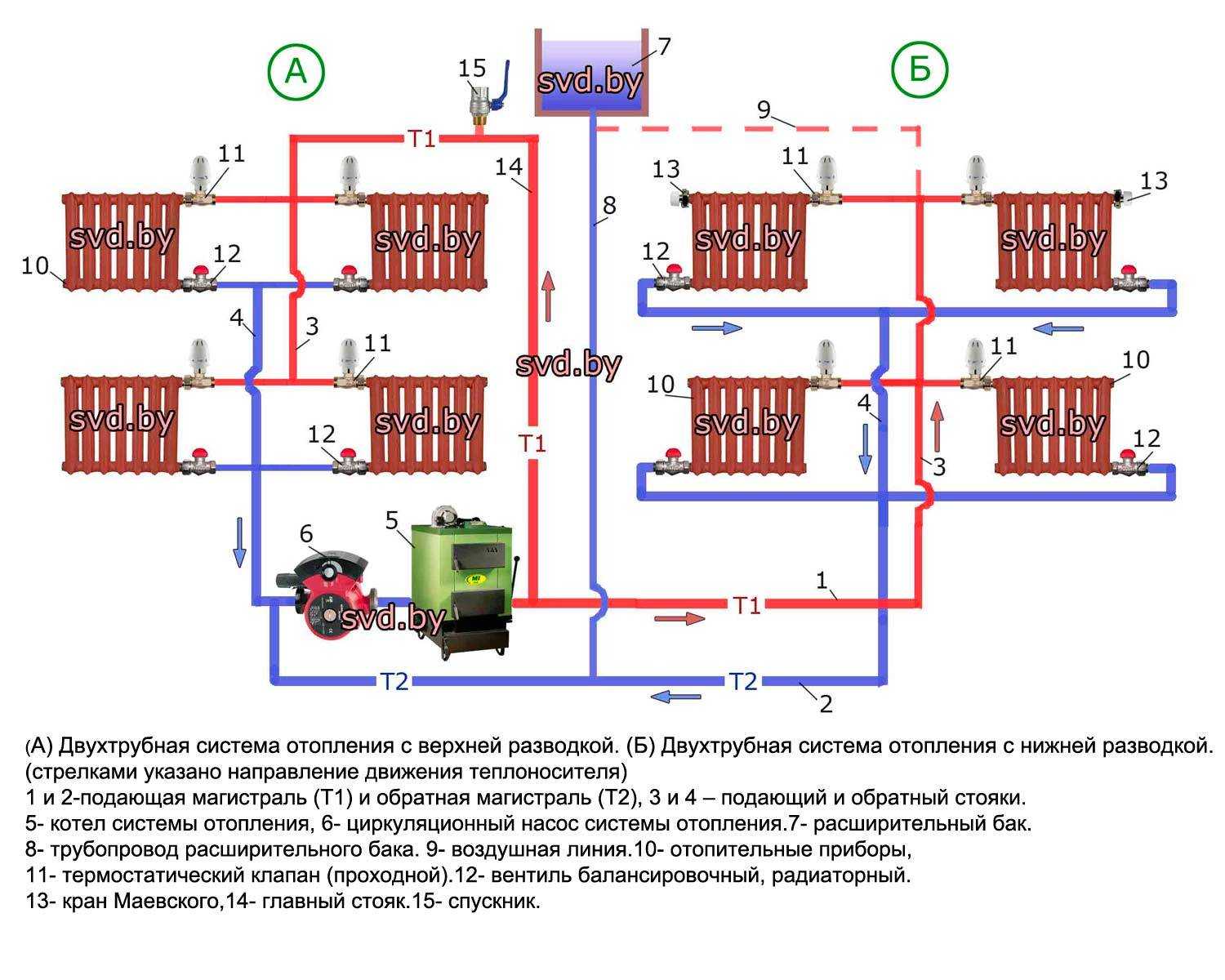

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Автоматика для насосов

Устройства для управления и регуляции насосов бывают двух типов:

механические;
электронные.

Установленные в механических системах реле давления и обязательный гидроаккумулятор обеспечивают работу насоса. Но, механическая система при длительном водозаборе постоянно подвергается перепадам давления, что плохо сказывается на технике при использовании проточных водонагревателей. Кроме того, гидропневматические системы требуют постоянной настройки автоматики. Зато такие устройства достаточно просты в использовании, достаточно надежны и дешевы.

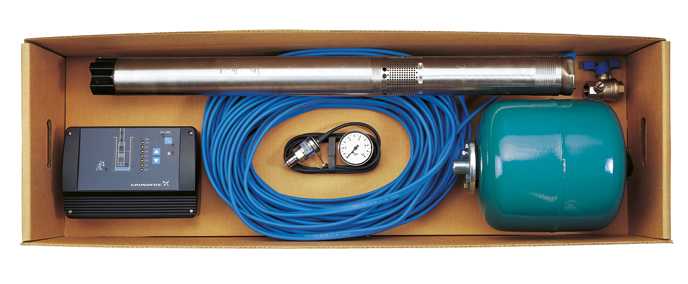

Комплект для автоматического водоснабжения с автоматикой Грундфос

Гидроконтроллеры, которые установлены в электронных блоках сами отслеживают движение воды в системе насоса через проточные датчики. Это позволяет убрать из электронной схемы аппарата гидроаккумулятор. Кроме того, с помощью гидроконтроллера можно в разы увеличить напор воды, чего нельзя было сделать в устройствах с установленными реле давления.

Автоматика для насосов Grundfos

Модельный ряд автоматики Grundfos (Грундфос/Грюндфос) представлен несколькими устройствами:

устройствами автоматической регулировки;
шкафами управления;
устройствами комплексной защиты.

Например, аппараты для автоматического регулирования давления (PM1 и РМ2), могут выпускаться в нескольких модификациях. Устройство РМ1 – модель системы для регуляции давления в базовой комплектации, которая автоматически запускается при заданном давлении до 2 бар. В модели встроена система защиты от сухого хода. Кстати, расшифровывается РМ как Pressure Manager.

Модель Grundfos pm2 – обеспечивает возможность настройки аппарата регуляции давления под различные типы водоснабжающих систем в диапазонах 1,5-5 бар. Блок автоматики Grundfos pm2 оснащен:

удобным и понятным интерфейсом;
системой выбора диапазонов напряжения;
выпускным патрубком (вращающимся);
защитными и адаптационными функциями (в том числе от сухого хода);
встроенным гидробаком;
индикаторами рабочих и аварийных состояний.

Кроме того, система регуляции давления Grundfos pm 2 может работать от генераторов на бензиновом ходу.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Роторы «сухого» и «мокрого» типа

Агрегаты, у которых ротор в процессе работы не соприкасается с жидкостью, принято называть «сухими». Они способны переносить высокие нагрузки. Главная проблема моделей с такой конструкцией в том, что у них быстро приходят в негодность уплотнительные кольца. Эти детали хоть и рассчитаны на эксплуатацию в течение 3 лет, но довольно часто выходят из строя задолго до указанного времени.

Причиной быстрого разрушения обычно являются примеси, которые всегда в том или ином количестве имеются в теплоносителе. Негативное влияние могут оказывать и частицы, которые содержатся в воздухе вокруг котла.

Если герметичность прибора нарушается, то это неизбежно приводит к короткому замыканию. Электрические элементы выходят из строя, а выполнить ремонт циркуляционного насоса своими руками при таких поломках уже чрезвычайно сложно, если вообще возможно.

Источник

Дом и дача ⇒ Отопление, автоматическое выключение циркуляционного насоса.

Модератор: Саша Петрови4

Сообщение чур » 19 май 2021, 12:01

Сообщение Мастер2603 » 19 май 2021, 14:21

Сообщение чур » 19 май 2021, 15:54

Сообщение Groovi13 » 19 май 2021, 18:52

Сообщение Ванька Томич » 19 май 2021, 18:58

не нужна она (турботаймер) если в городском режиме ездиешь так-как турбина не работает в полную силу,

Режим работы турбины зависит не от того, где едешь, а от того – как. Друг вот, например, по трассе на легковой ездит 80-120, хотя машинка по паспорту 220 может. Зато по городу он ездит так, что глушитель багровеет. Вот тут то и нужно охладить турбину. Турботаймер не нужен, если об экологии не.

Всем привет! Данная схема актуальна для владельцев котла HYDRONIC II (а именно D5Z-F ) при переделке в предпусковой подогреватель, потому что блок упр-я стоит прямо на теплообменнике над камерой сгорания, а после остановки работы котла и отсутствия циркуляции в контуре, ОЖ начинает закипать, тем самым провоцирую скорую смерть блока упр-я.

Запуск насоса

После того, как все компоненты были подключены, система отопления заполняется водой. Перед включением циркуляционного насоса, требуется удалить воздух из самого устройства, что осуществляется путем поворота заглушки, находящейся на верхней крышке корпуса. Когда из этого отверстия начнет подтекать жидкость без пузырей, то это и будет свидетельством того, что воздух покинул систему. Только удостоверившись в этом допускается включать насосное оборудование в электрическую сеть.

Также, после продолжительного простоя системы, насос часто не может включиться в работу своими силами. В такой ситуации, защитная пробка отворачивается, после чего отверткой с плоским наконечником поворачивается роторный вал, имеющий на внешней части специальное отверстие для удобства поворота. Спустя пять минут функционирования устройства, удаление воздуха осуществляется повторно.

Для того, чтобы исключить отрицательное воздействие воздуха на систему, можно установить специальное оборудование, автоматически контролирующее защиту системы от воздушных пробок. На этом процесс запуска циркуляционного насоса завершается. Он не такой сложный, но требует наличия определенных навыков. Если у вас недостаточно опыта, рекомендуется обращаться за помощью к квалифицированным специалистам.

Наша компания является официальным представителем CNP на территории Российской Федерации. CNP специализируется на промышленных насосах, не предназначенных для установки в частных домах. Наше оборудование используется на объектах мелкой и крупной промышленности и других специализированных постройках, где требуется повышенная надежность, прочность и производительность.

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить

Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Правила монтажа

Конструкция бытового циркуляционного насоса от любого производителя предусматривает его крепление на трубопроводы или запорную арматуру посредством накидных гаек (американок), Это позволяет быстро его демонтировать при необходимости, например, для замены либо ремонта. При монтаже насосного агрегата соблюдайте такие рекомендации:

Ставьте аппарат на любые участки трубопроводов – горизонтальные, вертикальные или наклонные, но с одним условием: ось ротора должна быть в горизонтальном положении

То есть, монтаж «головой» вниз или вверх недопустим.
Обратите внимание, чтобы пластиковая коробка с электрическими контактами находилась сверху корпуса, иначе ее зальет водой при аварии. Да и обслуживать изделие будет непросто

Добиться этого несложно: открутите винты крепления кожуха и поверните его на нужный угол.
Не забудьте о направлении потока, указанного стрелкой на корпусе.
Чтобы изделие можно было снять без опорожнения системы, до и после него поставьте отсекающие краны, как изображено на схемах в предыдущем разделе.

Примеры расчета мощности и выбора ИБП для циркуляционных насосов

Рассчитаем несколько вариантов для насосов:

Grundfos Alpha2 L 32-60

Grundfos UPS 32-60/th>

Wilo Star RS15/6-130

UNIPUMP UPC32-60

Считаем, что перед нами поставлена задача подобрать комплекты под два варианта времени автономной работы: 6-8 и 14-16 часов при непрерывной работе насоса.

Модель насоса	Макс. мощность	Класс энерго- эффективности	Пусковая мощность	Запас мощности в 20 %	Мин. мощность ИБП для защиты насоса
Grundfos Alpha2 L 32-60/td>	45 Вт	A	45 Вт * 1,3 = 59 Вт	59 Вт * 1,2 = 71 Вт	500 ВА / 300 Вт
Grundfos UPS 32-60	60 Вт	B	60 Вт * 5 = 300 Вт/td>	300 Вт * 1.2 = 360 Вт	1000 ВА / 600-800 Вт/td>
Wilo Star RS15/6-130	84 Вт	B	84 Вт * 5 = 420 Вт	420 Вт * 1,2 = 504 Вт	1000 ВА / 600-800 Вт
UNIPUMP UPC32-60/td>	100 Вт	Неизвестен	100 Вт * 5 = 500 Вт	500 Вт * 1,2 = 600 Вт	1000 ВА / 600-800 Вт

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий , питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

Источник статьи: http://rozetka-online.ru/podkljuchenie-i-ustanovka/item/118-ckhema-podklyucheniya-tsirkulyatsionnogo-nasosa-k-elektroseti

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Установки повышения давления Grundfos Upa и их устройство

Их общими параметрами будут следующие обязательные хараткеристики:

мокрый ротор;
корпус их чугуна с антикоррозийным составом;
керамические подшипники.

В остальном модели могут несколько отличаться.

Насос повышения давления в системе водоснабжения

Grundfos Upa 120

Здесь стоит двухрежимный переключатель управления: ручное и автоматическое. Это нужно для того, чтобы обеспечить работу оборудования независимо от наличия и исправности датчика давления/протока жидкости. Если датчика нет – для аппарата выставляется ручной (принудительный) режим. При наличии датчика в трубе насос будет включаться в автоматическом режиме только тогда, когда расход воды станет превышать 90 литров в час.

В комплекте к этой модели проточный датчик не идет. Его нужно будет купить отдельно. Зато эту установку можно использовать и для подключения к системе водоснабжения напрямую и для открытых водных систем.

Бесшумность аппарата достигается благодаря внутреннему охлаждению ротора, а, значит, отсутствию вентилятора. Поэтому его можно устанавливать в квартирах и домах, не заботясь о дополнительной звукоизоляции.

При своей относительно маленькой мощности в 235 Вт, аппарат способен создавать напор до 13 метров. А защита кабеля от замыканий надежно охраняет работу электродвигателя.

Бесперебойная работа гарантируется при влажности воздуха до 95% и температурах воздуха от +2 до 40°С, в диапазоне нагрева воды от 2 до 60°С и при минимальном давлении на патрубок 0,5 бара. Расход воды при нормальной работе до 2,8 кубометра в час.

Grundfos UPA 15-90

Насос грундфос для повышения давления модели 15-90 можно использовать для монтажа прямо на трубопровод благодаря конструкции ин-лайн. Встроенная защита от работы без воды (сухого хода) автоматически выключает насос при перебоях с водоснабжением.

Трехпозиционная клеменная коробка: полное выключение (OFF), автоматическое включение с установленным датчиком прохода воды (AUTO) и режимом ручного управления системой (MANUAL), которая переводит установку в режим принудительной работы.

В этой модели, в отличие от 120-ой, есть встроенный датчик, который называют еще реле протока. Уровень шума достигает максимума на 35 децибелах. Насос спроектирован без использования сальников. Тип ротора – мокрый. Тип установки аппарата – вертикальный.

Мощность аппарата 118 Вт и напор 8 метров при пропускной способности до 1,5 кубометров в час. Максимальная температура воды – 60°С. Система снабжена защитами от перепадов напряжения и перегрева, в следствие повышения температуры воды, и отслеживает уровень воды в аппарате автоматически.

Правила установки насоса для повышения давления

О чем нужно обязательно помнить при подключении любого насоса:

обязательно заземлить разъем;
выжать лишний воздух;
включать первый раз в режиме «авто».

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть правильно установлено на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%. Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали. В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Куда ставить

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

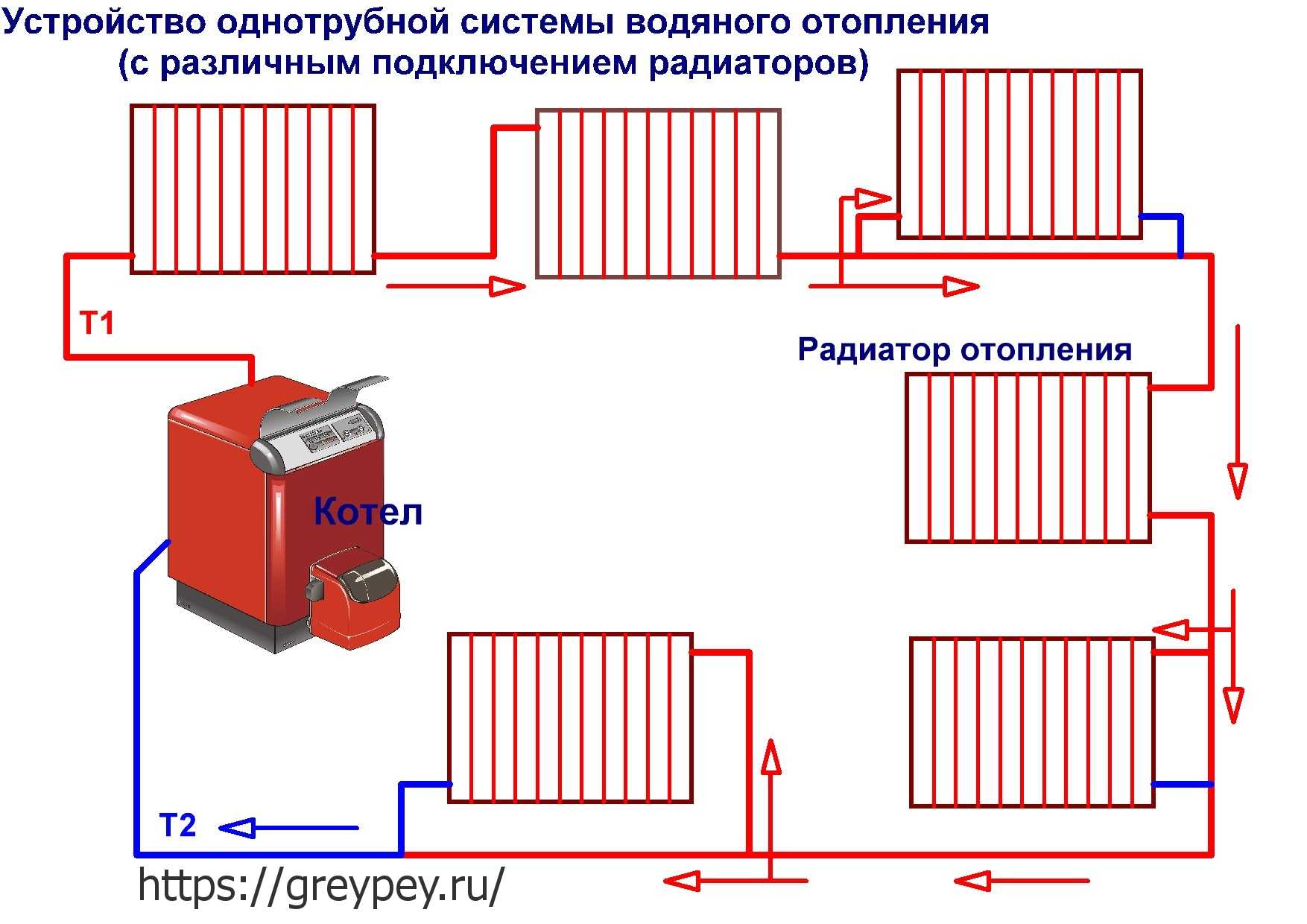

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

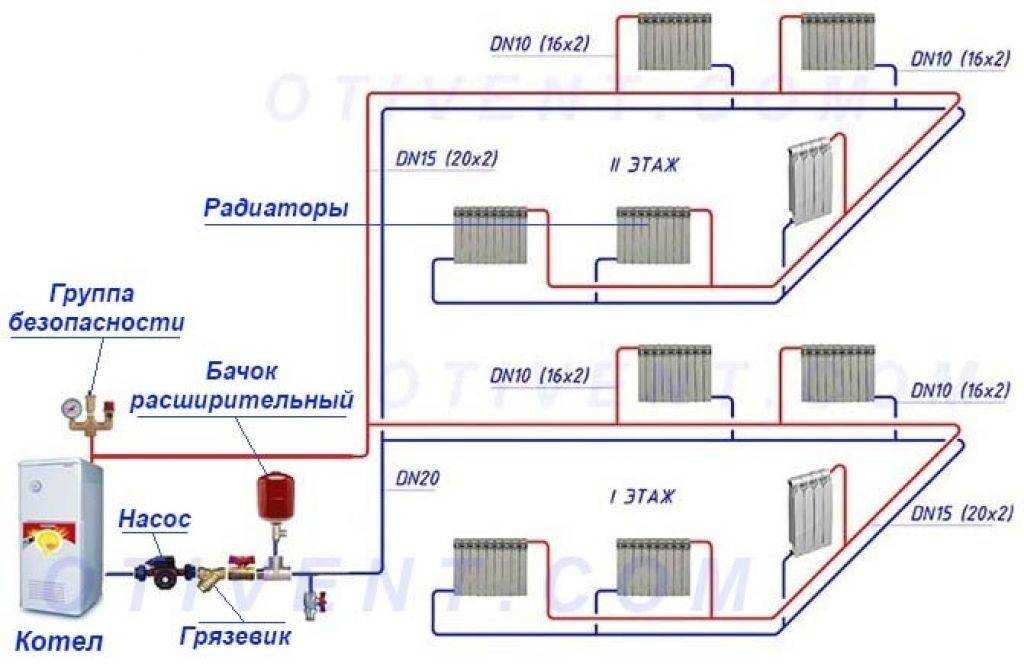

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

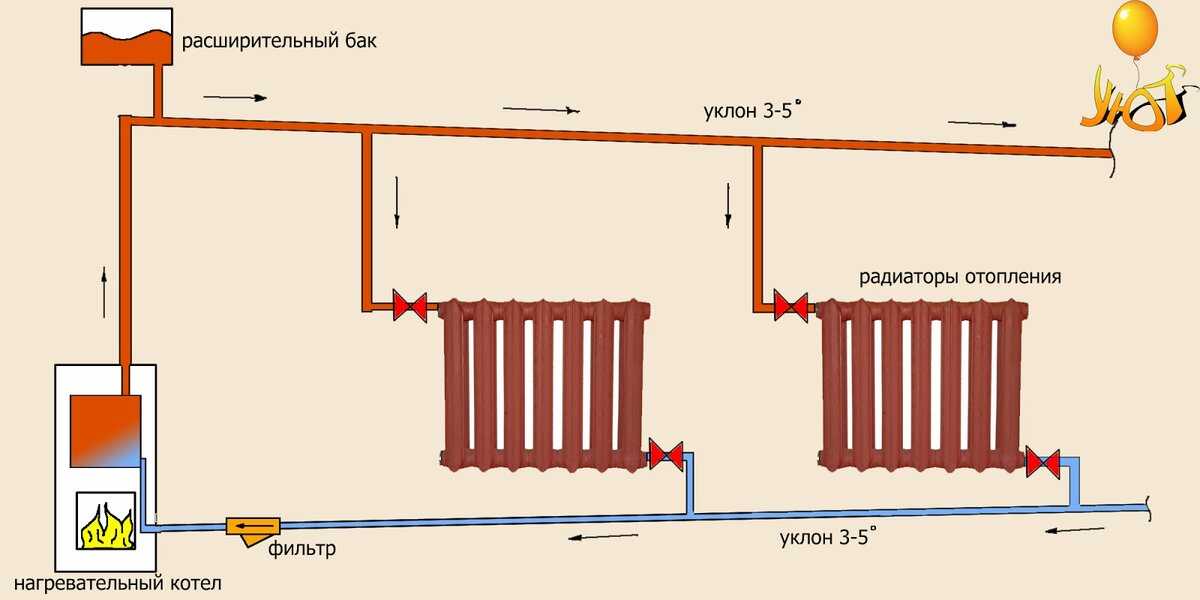

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Нюансы установки насоса

Установка непосредственно самого насоса может проводится своими руками. Данный процесс имеет довольно много особенностей, которые следует учитывать для исключения вероятности допущения ошибки. Модель поверхностного типа устанавливается очень просто, больше всего внимания уделяется монтажу погружного насоса. Его нюансами установки можно назвать нижеприведенные моменты:

Подключение всех элементов системы к устройству проводится на поверхности до опускания конструкции.
Особое внимание уделяется изоляции места соединения кабеля с устройством. Это связано с тем, что насос постоянно находится при высокой влажности.
На момент опускания насоса не допускается чтобы он касался стенок шахты.
Уделяется внимание и креплению устройства в подвешенном состоянии.. В заключение отметим, что при создании сложной системы водоснабжения, когда насос работает от автоматики, лучше всего доверить его подключение профессионалам

При допущении даже несущественной ошибки есть вероятность того, что насос будет работать неправильно, на электропроводку будет оказана большая нагрузка или возникнет короткое замыкание

В заключение отметим, что при создании сложной системы водоснабжения, когда насос работает от автоматики, лучше всего доверить его подключение профессионалам. При допущении даже несущественной ошибки есть вероятность того, что насос будет работать неправильно, на электропроводку будет оказана большая нагрузка или возникнет короткое замыкание.
