Как соединить провода на улице герметично?

Электро-гидроизоляция проводов погружных насосов

При установке или эксплуатации погружного насоса может возникнуть необходимость удлинения силового кабеля. Собственно речь пойдет не о удлинении-соединении, а об изоляции места соединения проводов погружного насоса. В данном случае соединение должно быть полностью герметично, так как условия эксплуатации просто экстримальные — под водой.

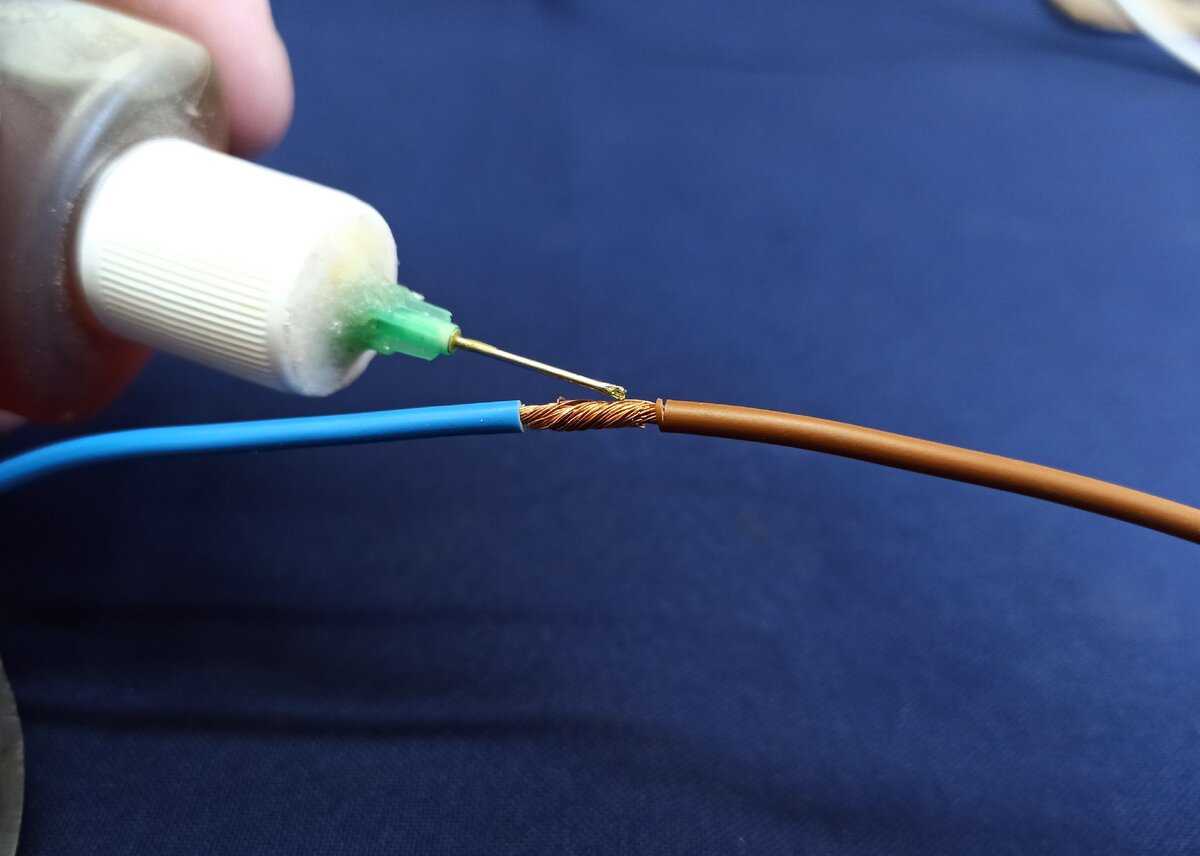

Во первых соединенные концы кабеля должны быть пропаяны, либо находиться в специальных зажимных гильзах. Для электро-гидроизоляции проводов погружных насосов можно использовать:

термоусадочную трубку
изоленту
заливные муфты.

При изоляции термоусадочной трубкой

Термоусадка должна быть клеевой. На ее внутренней поверхности нанесен слой клея, который при обжимании расплавляется и образуется сплошной герметичный слой. Термоусадочная трубка способна сжиматься при воздействии на нее повышенной температуры и плотно охвватывать изолируемые поверхности. Как правило это производится с помощью горелки, специального фена или открытого пламени если диапазон температур для трубки не критичен. В этом случае подойдет простая зажигалка. Температура нагревания указывается в инструкции к трубке.

Из изолент лучше применять ленту ЛЭТСАР. Главная ее особенность — способность монолитизироваться, то есть превращаться в сплошную трубку. Продается она в больших бабинах, намотанная с прослойкой полиэтилена (чтобы не слиплась). Слои ленты ЛЭТСАР следует наматывать с перекрытием предыдущего наполовину. Для качественной изоляции требуется 3-4 слоя ленты.

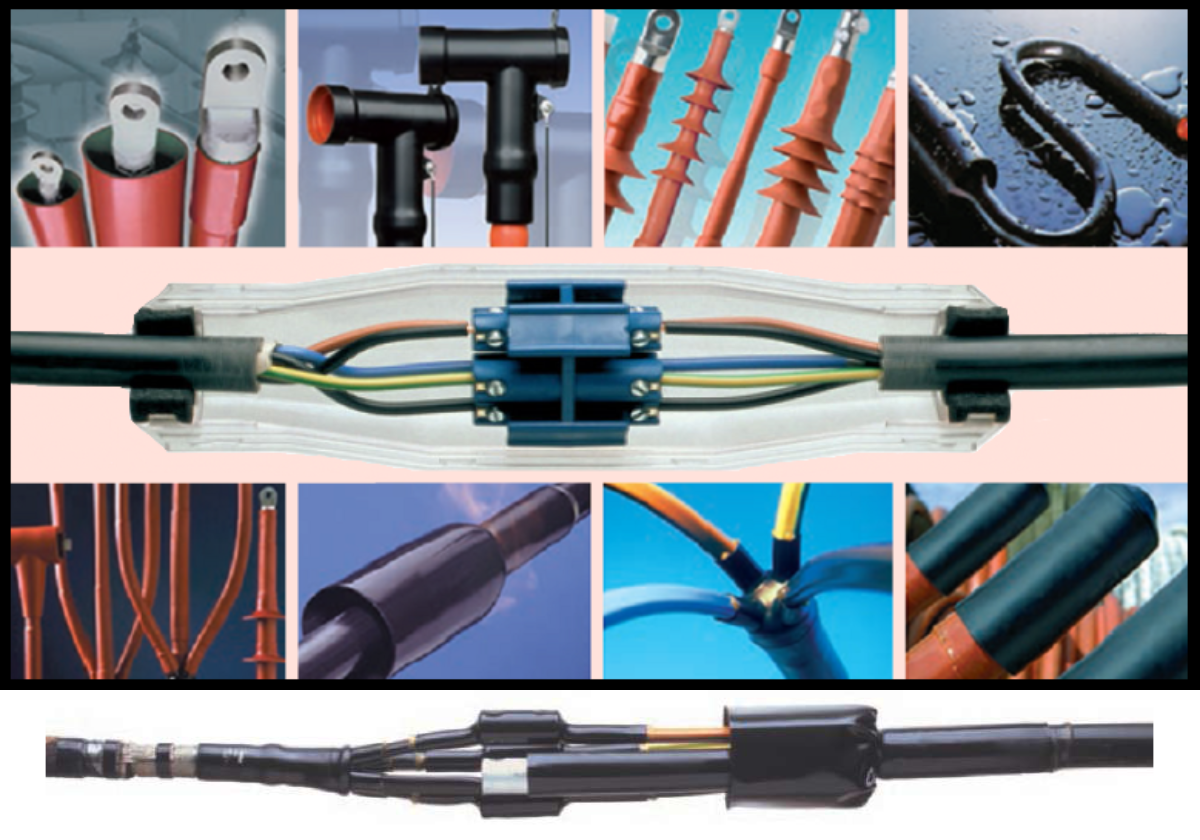

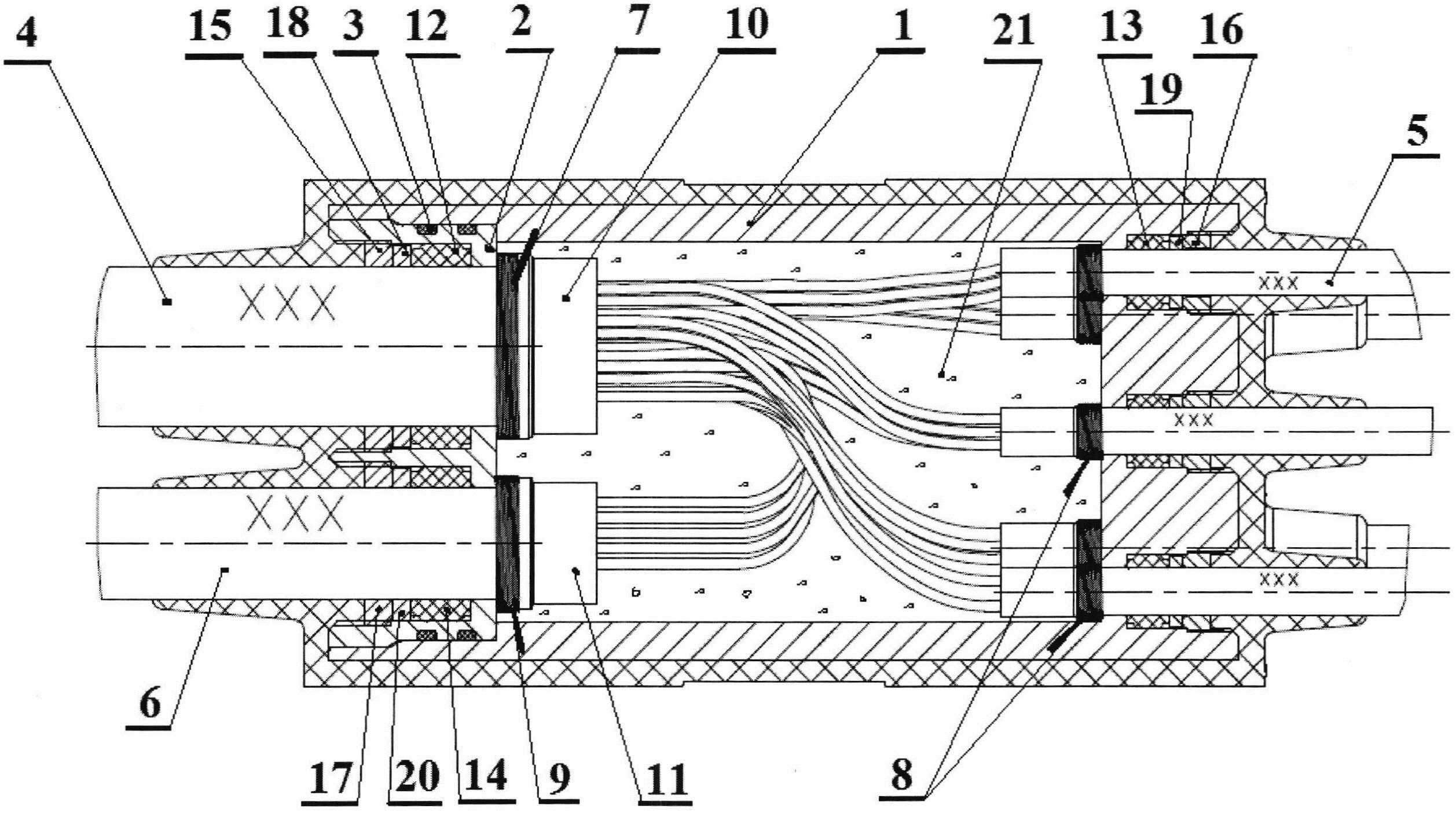

Заливная муфта по сути — коробка куда укладывается место соединения кабеля и заливается компаундом(смола отверждаемая в есстественных условиях). В отличии от первых двух более кустарных способов муфта считается практичной и имеет дольший срок службы. Хотя в советское время для таких работ использовалась обычная изолента — и отлично служила.

Электро-гидроизоляция проводов погружных насосов

термоусадочную трубку
изоленту
заливные муфты.

При изоляции термоусадочной трубкой

Соединение проводов клеммами

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для подключения. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Существующие требования к клеммам:

информация о допустимом напряжении;
информация о сечении жилы;
повышенная термоустойчивость;
надежная фиксация жилы провода;
устойчивость к коррозии.

Клеммы бывают: ножевыми, пружинными и винтовыми.

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное присоединение жил.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу.

Чем и как можно изолировать провода в стене

Естественно, что после того, как вы скрутили вместе нужные провода, с помощью сварки соединили концы жил или спаяли с помощью припоя, нужно их заизолировать. В стене (распределительной коробке) используйте ленту ПВХ, ХБ, термотрубку или СИЗ:

ПХВ лента хороша тем, что она эластична, но менее устойчивая к температуре нагрева. Может расплавиться в местах соединения, если будет плохое соединение жил и произойдет нагрев;
ХБ лента хороша и надежна при не большом нагреве, но не стойкая к влаге;
ТУТ (термоусадочная трубка) – это более современный и надежный изолирующий материал.
СИЗ – это специальные колпачки предназначены для оголенных скруток.

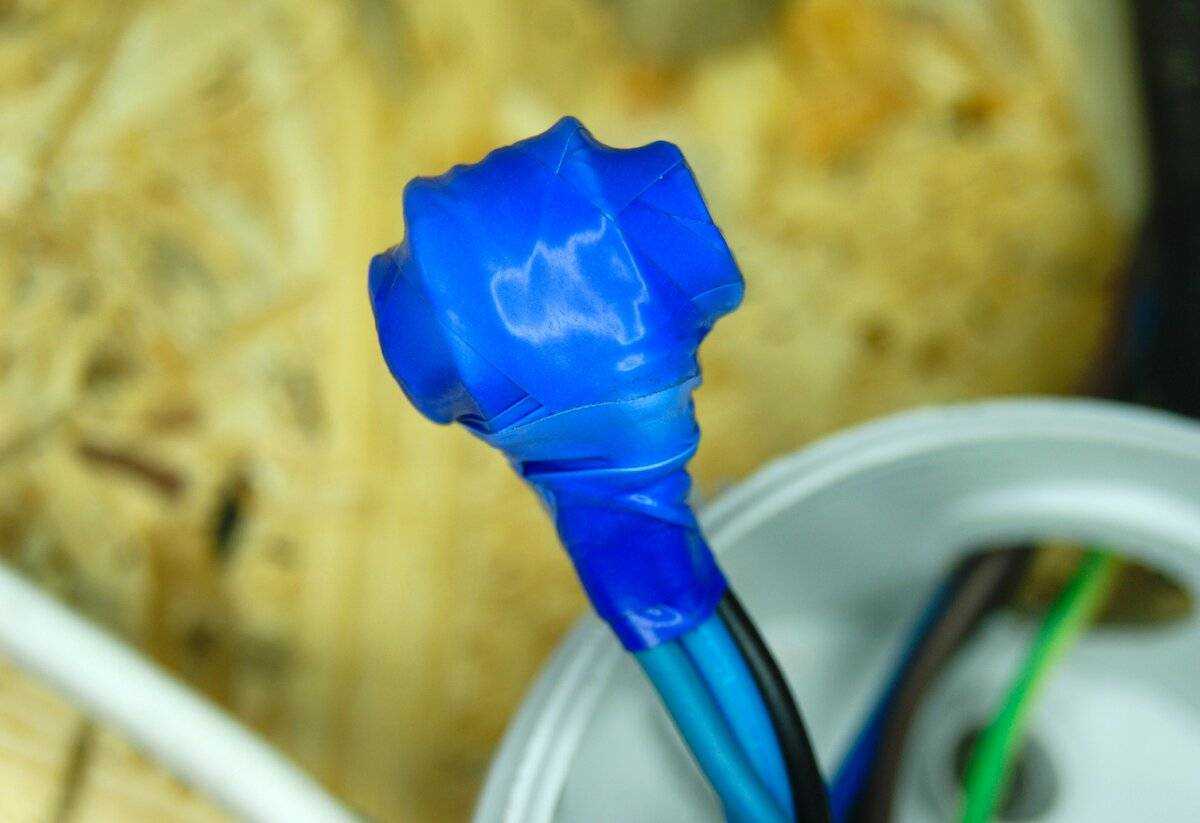

Если вы взяли ленту ПВХ или ХБ, то накладывать ленту на скрутку нужно начиная с оболочки проводов до кончика, затем согнуть кончик ленты и обратно до оболочки. Должно получиться, что вы наложили не менее 2-х слоев ленты ПВХ или ЧБ.

Термоусадочную трубку использовать для изоляции оголенных соединений (скруток), тоже очень просто. На один из проводников (или несколько) нужно натянуть трубку соответствующего диаметра. Не нужно брать слишком большого диаметра по отношению к жиле (жилам), но и слишком маленького, чтобы трубка свободно перемещалась по жиле (жилам) вместе с его оболочкой.

При покупке ТУТ нужно узнать его диаметр в свободном состоянии, а также узнать диаметр, на который он может сжаться после нагрева. Диаметр трубки после нагрева должен быть меньше диаметра самого провода вместе с его оболочкой.

После того, как вы сделали скрутку, сварили или спаяли жилы, на место скрутки нужно натянуть трубку так, чтобы его края перекрывали оголенную скрутку дальше по изоляции жилы.

Далее нужно взять монтажный фен, горелку или зажигалку и осторожно нагреть плавными движениями всю площади трубки, начиная с середины к краям

После того, как трубка остыла, проводкой можно пользоваться.

Посмотрите видео о том, как изолировать жилы лентой и термоусадочной трубкой:

Что касается СИЗ, то здесь еще проще. Взять колпачки соответствующего размера скрутки по толщине и накрутить их на концы. Одно единственное, скрутка должна быть чуть короче самого колпачка.

Как подключать

Для соединения жил внутри чехла используются обычные зажимы ваго серии 221-412,413,415.

Стыкуете через них провода, помещаете зажим в гелевый раствор.

После чего защелкиваете две половинки муфты так, чтобы гель выступил наружу и плотно покрыл клеммы.

Технические характеристики муфты:

размер корпуса №1-№3 (wago до 4мм2), размер корпуса №4-№6 (wago до 6мм2)

#gallery-2 { margin: auto; } #gallery-2 .gallery-item { float: left; margin-top: 10px; text-align: center; width: 100%; } #gallery-2 img { border: 2px solid #cfcfcf; } #gallery-2 .gallery-caption { margin-left: 0; } /* see gallery_shortcode() in wp-includes/media.php */

номинальный ток – до 32А

рабочая температура – 85С (допустим нагрев до 105С!)

Для предотвращения самопроизвольного раскрытия по бокам имеются “замки”.

Всего три действия:

123

И надежное соединение со степенью влагозащиты контактов IPX8 готово.

При этом Easy Protect обеспечивает не только влаго, но и механическую защиту.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями. Плюсы применения Ваго:

Плюсы применения Ваго:

быстрый безвинтовой монтаж;
минимальный набор нужных инструментов и материалов;
клеммник легко купить даже в небольшом электротехническом магазине;
аккуратность и логичность проводки;
соответствие правилам безопасности.

Минусы клеммников:

необходимость в периодическом осмотре;
должны быть визуально доступны;
плохо справляются с нагрузками больше 1 кВт;
большое переходное сопротивление контактов;
риск перегрева и расплавления;
высокая стоимость.

6 главных проблем клеммников WAGO

1 Можно использовать только для освещения

Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.

3 Много подделок и аналогов

Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.

Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.

4 Высокое переходное контактное сопротивление

В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.

6 Высокая цена

Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Характеристики и устройство клемм

Клемма — это особый зажим с плоско-пружинным принципом работы. Вся её площадь воздействует на кабель, но не приводит к повреждениям. Эта зажимная сила достаточно велика, чтобы крепко соединить проводники, при этом на всей поверхности контакта будет малое переходное сопротивление.

Токонесущая рейка производится из электролитной твёрдой меди с мягкой лужёной поверхностью. Сверху ее покрывают сплавом из 60 % олова и 40% свинца, который защищает рейку от коррозии.

Пружины делают из хром-никелевой стали, потому что она обладает очень высоким пределом прочности при растяжении. Изоляция делается из полиамида, потому что он с трудом воспламеняется, самопогашается и не подвержен коррозии.

Клеммы Wago применяются в промышленности и в бытовых условиях. Такая универсальность достигается не только благодаря устройству и материалу элементов, но также диапазонам необходимых значений:

Сечение кабеля будет находиться между 0,08 и 95 мм².
Напряжение между 100 и 1000 Вольт.
Пропускаемый ток от 6 до 323 Ампер.
Температуры эксплуатации также впечатляют – самой холодной будет -35 °С, а верхняя колеблется между 170 °С до 200 °С в зависимости от вида устройства.

Основные типы Ваго

В соединении проводов клеммами Wago основную роль играет внутренний пружинный фиксатор.

Одноразовые ваги для соединения проводов Push Wire имеют клиновидный в виде буквы «V» пружинный фиксатор. Используются они для соединения медных и алюминиевых проводников с цельными жилами. В настоящее время такие зажимы применяются достаточно редко, постепенно уступая место более совершенным и удобным аналогам.

Многоразовые зажимы Cage Clamp отличаются от других характерным пружинным фиксатором в виде буквы «р». Подходят для соединения проводников как цельных, так и многопроволочных, содержащих большое количество мелких и тонких жил.

Ваги Fit-Clamp – последняя разработка производителей данных видов зажимов. От других моделей они отличаются наличием специального врезного контакта, позволяющего не удалять изоляцию со вставляемых в него проводников.

Серии ваговских соединителей

Среди соединителей проводов ваго наиболее распространены и популярны на сегодняшний день модели серий 733, 222.

Зажимы 733 представляют собой мультиштекерную систему, состоящую из вилки с фиксаторами для проводов типа Cage Clamp и розетки с впаянными контактами. Модели имеют защиту от неправильного подключения, кодовые штифты для маркировки различных проводников.

Чаще всего применяются такие зажимы ваго для соединения встык многожильных проводов.

Многоразовые модели 222 представляют собой зажимы с пружинными фиксаторами типа Cage Clamp. Предназначены для соединения медных и алюминиевых цельных и многопроволочных проводников сечением от 0,08 до 4 мм.кв.

Серия включает в себя модели, предназначенные для соединения 2,3,4,5 проводников.

У электриков и домашних мастеров большим спросом пользуются также модели таких серий как 221, 223,773.

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась

В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования

Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Особенности применения зажима для СИП

Зажим прокалывающий для СИП предназначен для герметичного подключения изолированных проводов ответвления к магистральной линии, а также оснащения осветительных конструкций. Применение гарантирует надежное сочленение фазных и нулевых жил с минимальными потерями на переходное сопротивление.

Продукция отличается:

прочностью – корпус выполнен из термопластика, устойчивого к жесткому ультрафиолету, перепаду температур, погодным факторам;
легкостью, удобством в установке – с монтажом справляется один человек;
безопасностью – допускаются работы под напряжением;
долгим сроком эксплуатации – до 20 лет.

Ответвительные зажимы для кабеля часто используют при устройстве подводов к частным домам, дачам, небольшим производственным объектам с целью получения стабильного контакта при отводе электропроводов 2х16, 4х16.

Герметизация соединения провода в земле подручными средствами — что выбрать ?

Герметизация соединения провода в земле подручными средствами — что выбрать ? Сами скрутки в термоклее, а вот дальше довольно толстый кусок провода в сдвоенной части чем лучше заизолировать: монтажная пена, стеарин (долго капать), цемент, битум (неудобно и долго греть, можно испачкаться) ?

Провод или кабель не принципиально.

ну тогда и способ гермитизации не принципиален, хоть бумагой ватерклозетной!

А коробочку IP65 никак не закопать.

Какие скрутки, какой термоклей. Это равнозначно:

Гильзы и два слоя термоусадки с клеем на опрессованные жилы, и сверху два слоя термоусадки с использованием клей расплава. И называется это — кабельная муфта. Либо делаете два полукорпуса из бутылок РЕТ, соединяете и заливаете эпоксидным компаундом с кварцевым песком. Гудрон (битум) необходимо использовать в смеси — нефтяной и каменноугольный с добавлением трансформаторного масла. Греть надо до кипения и потом охлаждать после окончания выхода пузырьков воздуха, до температуры 110-120*С, процесс длительный не менее двух часов. Корпус можно изготовить из жести либо электрокартона. Или используйте коробку соединительную не ниже IP65.

Если подручными средствами, то вот чем пользовался : » > Именно этим (цена 5 -6$), все соединяемые провода изолировал термоусадкой, затем прятал в в обычную распред коробку, в неё выдавливал клей -герметик (с таким расчётом что -бы при закрытии крышки клей выдавливался бы частично наружу, заполняя все пустоты). После затвердевания герметика, он становится чем то наподобие резины, так что изоляция -100%

мда, очумельству нет пределов. а немецкие учёные жидкие, в виде спрея, кондомы изобрели, как раз почти ваш случай!

Что мешает проложить кабель без соединений в земле? Желание сэкономить?

ПОЯСНИТЕ. А ещё лучше проверьте на деле. Цитата из ссылки :»Износоустойчив и технологичен. Устойчив к высокому динамичному давлению, окислению и атмосферным воздействиям. Обладает вибро — и звукопоглощающими свойствами.» При помощи данного продукта клеятся лобовые стёкла в раму автомобиля, думаю поймёте

2dmitriev01 у вас на родине мож и клеят стёкла в автомобили а заодно и провода изолируют этим — один флакон на все случаи! А у нас обычно (для электротехнических целей) используют то что именно для этого предназначено.

это сертифицировано для электротехнических целей?

админ ступил — стер мое дублирующее сообщение (глюк сервера), в котором была правка — так вот добавленная информация: разъединить соединение уже нельзя, поэтому надеть распредкоробку или термоусадку не получится, да и не доверяю я термоусадке после таких отзывов

про термоклей и его преимущества перед термоусадками писали на этом форуме, поэтому про бумагу — это Вы видимо от незнания вопроса

то что он там уже есть и его надо удлинить без перекапывания траншеи длиной в 30м

Ой, не смешите, кабельщика. Сколько муфт и какой конструкции, чьего производства и на какое напряжение, на какие марки кабеля Вы лично установили? Есть ли у Вас статистика срока службы соединительной муфты в зависимости от её конструкции и прочих условий?

Какой конкретно из них, не доверяете? Чьего производства? После тест драйва ВАЗа — боитесь всех автомашин с четырьмя колесами . Вот современный способ соединения кабелей:

на этом форуме много чего пишут, особенно.

SergeyE написал : добавленная информация: разъединить соединение уже нельзя, поэтому надеть распредкоробку или термоусадку не получится, да и не доверяю я термоусадке после таких отзывов

Пример 2. Использование клемм Wago для ремонта электропроводки

В следующем примере показано, как быстро отремонтировать электропроводку, поломанную топором в буквальном смысле. Человек пытался сам что-то скрутить, устроил в доме КЗ, а потом позвал меня:

Быстрый ремонт проводки к розетке. Вот что мы имеем на сегодняшний день (С)

Вот как я провёл оперативный ремонт электропроводки, используя соединительные клеммы Wago 773:

Быстрый ремонт проводки к розетке с помощью одноразовых клемм Ваго

Фаза замотана черной изолентой. Потом надо выключить электричество, аккуратно выдолбить место под новые соединения, и заштукатурить всё это безобразие. Места, где провода входят в клеммы, лучше перед этим заизолировать изолентой.

А как ставить розетку в такие подрозетники – подробно рассказано в моих статьях про то, как надежно установить розетку Здесь и Здесь. Прочитайте обязательно!

Электро-гидроизоляция проводов погружных насосов

термоусадочную трубку
изоленту
заливные муфты.

При изоляции термоусадочной трубкой

Положительные и отрицательные стороны клеммных соединений

Широкую популярность в электротехнике клеммные колодки приобрели благодаря своим несомненным преимуществам:

Максимально простые способы соединения от двух и более проводников с различным сечением типом металла. Для проводов предусмотрено отдельное гнездо, а в случае необходимости она легко извлекается из него. При других способах коммутации контакты были бы полностью разрушены в процессе разъединения, и все скрутки, пайку или сварку нужно выполнять заново.
Безопасные соединения, благодаря качественным изолирующим материалам. Удар током исключается даже при непосредственном касании места соединения.
Нет необходимости в специальном инструменте. Весь монтаж можно выполнить одной отверткой.
Надежные крепления устойчивы к механическим и температурным нагрузкам, растяжениям и вибрациям.
Эстетичные соединения смотрятся намного аккуратнее, чем намотанная изолента. Небольшие размеры дают возможность свободного размещения в распределительной коробке.

Существенным недостатком клеммных колодок считается их сравнительно высокая стоимость, в среднем от 10 до 12 рублей за единицу. В отдельном случае это не будет иметь значения, однако при больших объемах электромонтажных работ для приобретения соединителей потребуются более существенные затраты. По прогнозам, этот недостаток очень скоро исчезнет, благодаря развитию технологий и высокой конкуренции на рынке электротехнических материалов.

Определенные трудности могут возникнуть при монтажных работах в труднодоступных местах, куда свободно не просовывается не только рука, но даже пальцы. Однако этот недостаток касается не только клеммников, но и других видов соединений.

Не реже одного раза в год требуется подтягивание винтов. В противном случае площадь контакта будет уменьшаться, а сопротивление, наоборот, возрастет и вызовет нагрев места соединения. В результате искрения возникает коррозия металлических контактов и постепенная потеря проводимости.

Клеммники для соединения проводов

Клемма заземления: назначение и применение

Самозажимные клеммники

Соединение медных проводов

Монтаж кабельных лотков

Клеммы для соединения проводов – назначение, разновидности и особенности применения

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

увеличение темпа разводки проводки;
экономия изоляционных материалов;
большая наглядность электропроводки для ремонтного персонала;
возможность оперативных переключений в схеме;
быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

быстрый безвинтовой монтаж;
минимальный набор нужных инструментов и материалов;
клеммник легко купить даже в небольшом электротехническом магазине;
аккуратность и логичность проводки;
соответствие правилам безопасности.

Минусы клеммников:

необходимость в периодическом осмотре;
должны быть визуально доступны;
плохо справляются с нагрузками больше 1 кВт;
большое переходное сопротивление контактов;
риск перегрева и расплавления;
высокая стоимость.

Пример 1. Как пользоваться клеммниками Wago 222

В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.

В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.

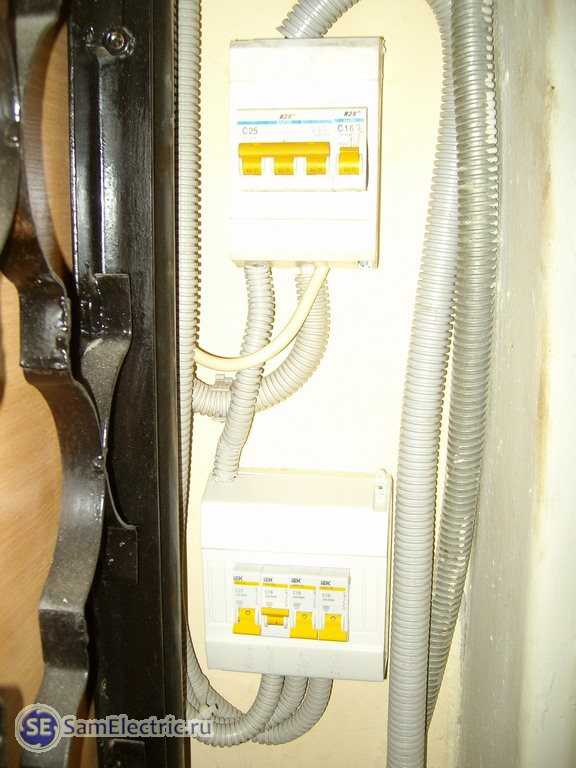

Вот старый щиток, к которому предстоит подключиться.

Старый электрощиток в собранном виде

В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.

Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?

К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.

Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго

Мой щиток установлен ниже, и подключения в нём теперь выглядят так:

Новый электрощит с подключениями через зажимы Wago

Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:

Простор для укладки проводов, можно оставить небольшой запас;
Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.

Закрываем щиток.

Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.

Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.

Итог – оба щитка в сборе

Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.

Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.
