Принцип установки интернет розетки, схемы и ошибки при подключении

Ввод кабеля в розетку

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного изменять механизм крепления кабелей, но сам принцип остается одинаковым.

Legrand (Легранд)

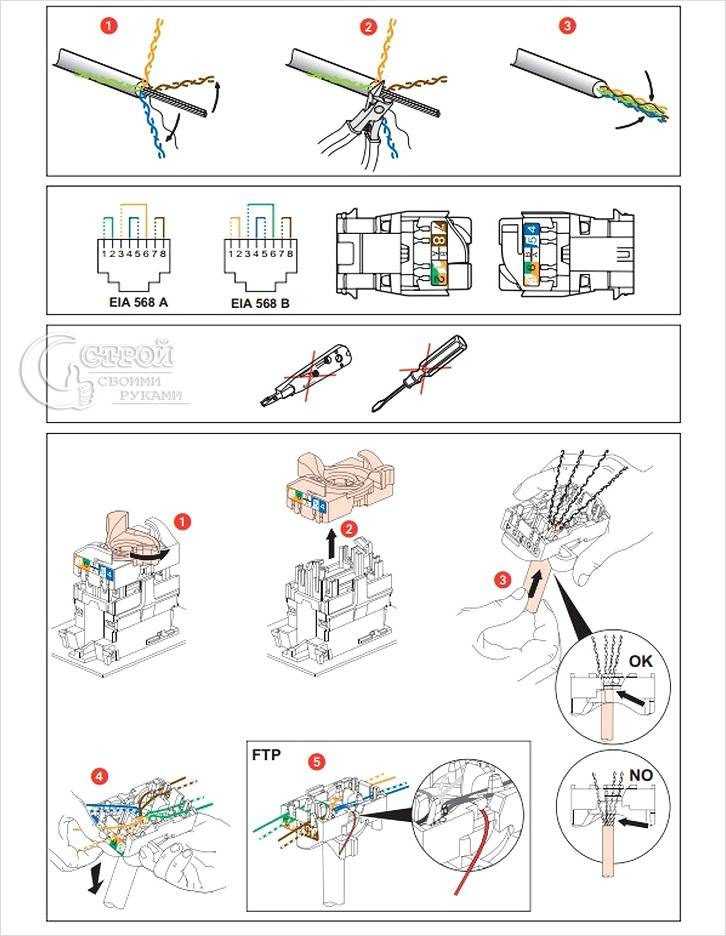

Схема подключения интернет-розетки Legrand

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

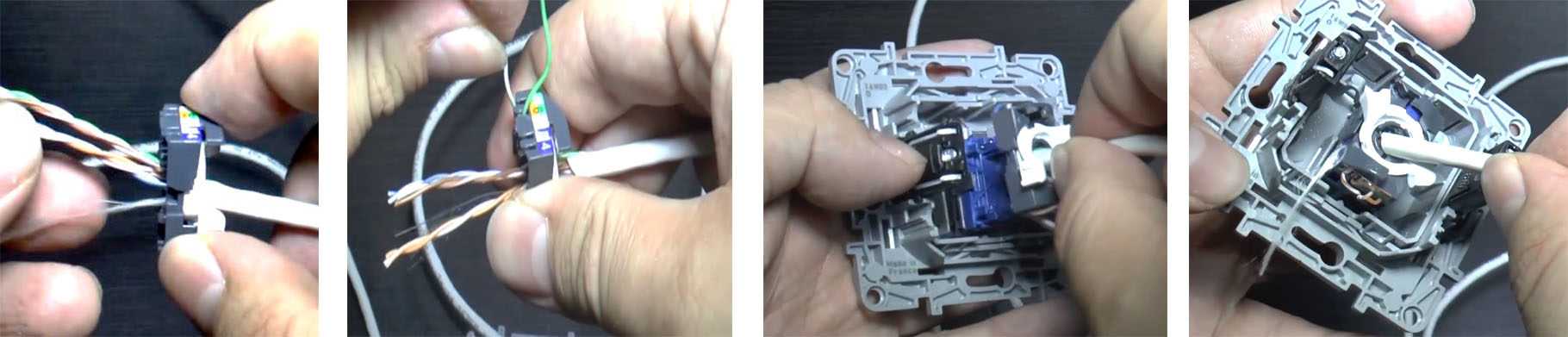

• При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
• Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
• Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
• Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
• На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
• В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
• Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
• Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
• Крепим лицевую панель.

Возможные варианты подключения

Viko (Вико)

Интернет-розетка Vico

С этой розеткой не так все просто, как с предыдущей:

• Снимаем лицевую панель.
• Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас.
• На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье под стандартом T568-B.
• Зачищаем все жилы. Производитель не предусмотрел прокалывающего механизма.
• Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
• Зажимаем каждый кабелек при помощи болтика.
• Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер. В свойствах подключения должно показать работоспособность.
• Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

• Начинаем со стандартного откручивания лицевой панели.
• Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
• Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
• В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
• Обрезаем лишние части жил и закрываем крышечку.
• Ставим назад фиксатор и прикручиваем панель.
• Монтируем в подрозетник.

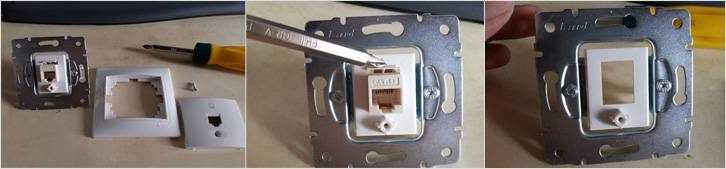

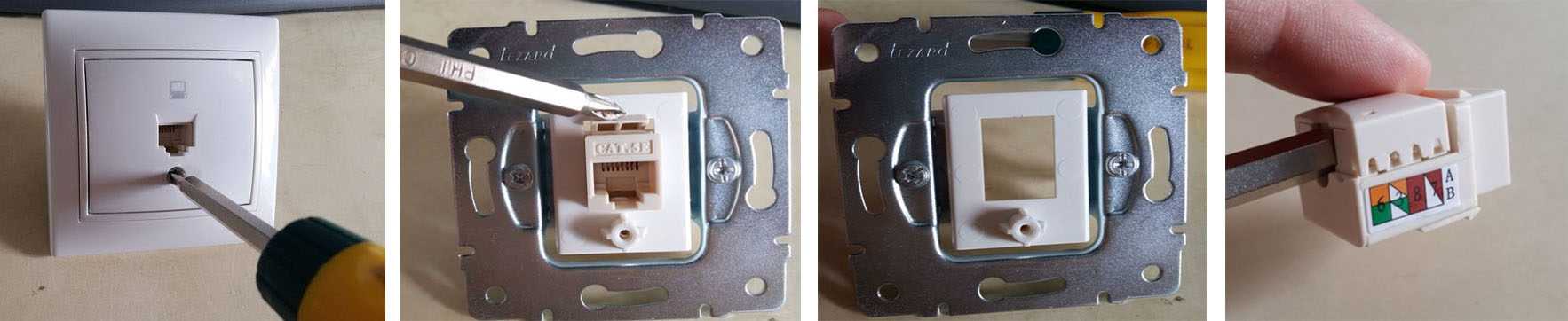

Разбираем интернет-розетку Lezard

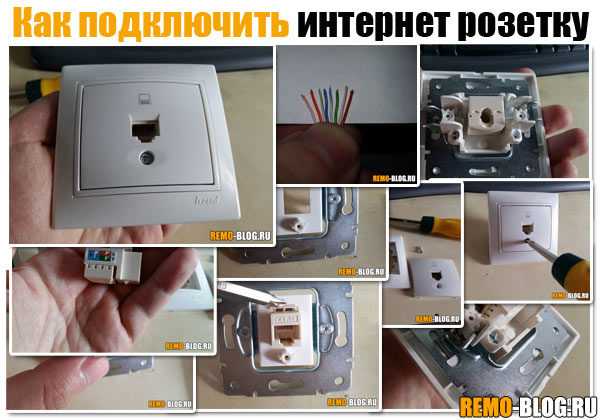

Как подключить интернет розетку

Ну что ребята, помните, писал про розетки за телевизором, там их было три – обычная электрическая, для антенны и последняя это интернет, очень востребованная в наше время. Про первые две я уже писал просто переходите по ссылкам, однако вот про последнюю, «заточенную» под компьютеры как-то все оттягивал. Сегодня я хочу поправить эту несправедливость и выложить полную инструкцию по подключению. У меня розетка фирмы LEZARD, однако посмотреть будет всем полезно, потому как принцип у всех одинаковый. Как обычно будет фото и видео инструкции. Так что добавляйте в закладки …

ОГЛАВЛЕНИЕ СТАТЬИ

Для начала давайте посмотрим на саму интернет розетку. Это пластиковой тип, который вставляется в обычный подрозетник, но подключается к интернет кабелю, то есть там нет никаких электрических проводов.

Снаружи у этой розетки есть разъем под коннектор RJ45 именно в него мы дальше вставляет провод от сетевой карты компьютера, ноутбука или телевизора (СМАРТ ТВ). Вешается на стену, чтобы скрыть провода (которые заделываются в стену) и сделать более эстетичный вид. Все скрыто все красиво – это основное назначение. Думаю теперь становится понятно, зачем она нужна!

Монтаж и подключение сетевой розетки

Провод витая пара укладывается в кабель-канал или закрывается плинтусом. Свободный конец выводится через подрозетник наружу (при установке врезной модели) или оставляется незакрытым (если монтируется накладной вариант). Его длина оставляется достаточной, чтобы осуществлять необходимые работы. От самого края отступается 7-8 см и наружная оболочка с этого участка удаляется. Проводниковые пары раскручиваются, разъединяются и выпрямляются. Дальнейшие действия приведены в инструкции.

Пошаговая инструкция подключения RJ-45 проводом на четыре пары

1. Корпус розетки разбирается, отсоединяется лицевая часть и откладывается в сторону

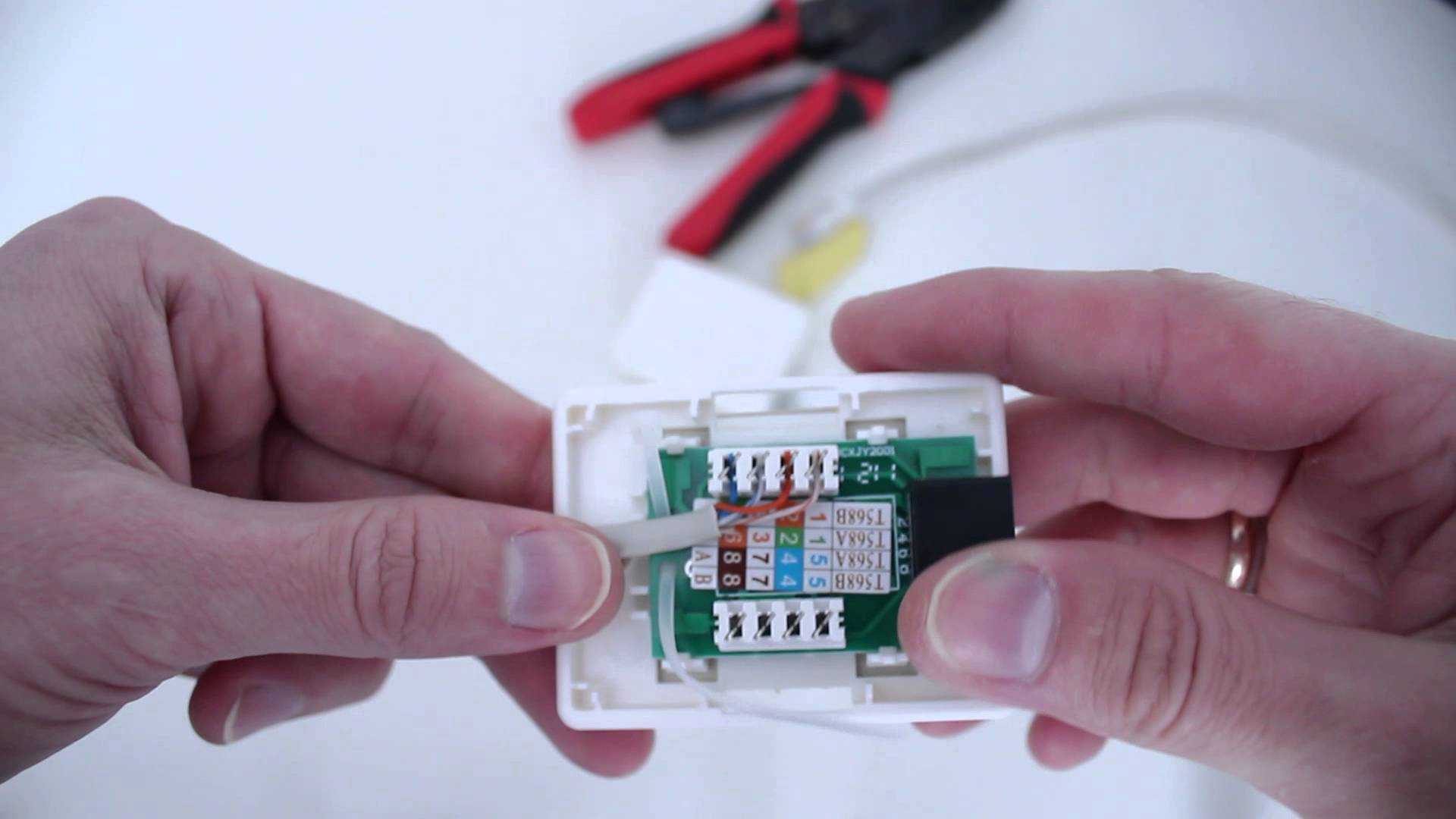

2. Открытая розетка на два разъема с цветовыми схемами подключения А, ВНа обратной стороне имеется цветовая схема подключения, представленная двумя вариантами: А и В. Для правильной коммутации необходимо, чтобы кроссировка розетки соответствовала схеме подключения коннектора, поэтому если его монтаж проводился другим мастером, нужно уточнить, каким способом произведена разводка. На территории России обычно используется схема «В»

1. Обжать провода в клеммах розетки согласно выбранному варианту (цвет провода совпадает с цветом контакта). Например, как изображено на картинке, слева направо: коричневый, бело-коричневый, зеленый, бело-зеленый, оранжевый, бело-оранжевый, синий, бело-синий. Порядок проведения обжима лучше рассмотреть отдельным пунктом этой публикации

Здесь кроссировка проводов в розетке выполнена по цветовой схеме «В»

1. Зафиксировать провод зажимом и провести предварительную проверку передачи сигнала через разъем. Для этого в разобранное устройство подключить коннектор от планшета, ноутбука или мобильного телефона и убедиться в наличии связи с интернетом
2. Обрезать излишки проводков. Собрать розетку, соединив обе части. Закрепить ее на стене или в ней (зависимо от типа исполнения) также как обычную электрическую точку.

По окончании необходимо снова проверить работоспособность уже собранного устройства путем подключения ноутбука или иного гаджета.  статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Подключение RJ-45 проводом на две витые пары

Подготовительные действия в данном случае производятся точно так, что и в предыдущем варианте. Отличием можно считать только само подключение. Вместо восьми проводников коммутируются четыре, имеющиеся в проводе. Задействуются контакты, соответствующие цвету проводков и отвечающие выбранной схеме «А» или «В». После этого проводится обжим, сборка и установка изделия, проверка передачи сигнала.

Пример кроссировки интернет провода с двумя витыми парами в розетке RJ-45

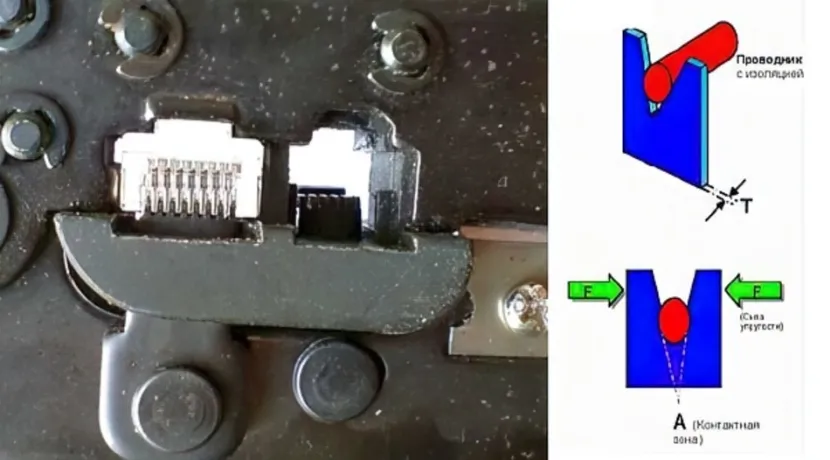

Осуществление обжима проводов на контактах розетки

Как указывалось выше. При подсоединении проводков к клеммам устройства, необходимо провести их обжим. От этой процедуры будет зависеть качество работы всей системы. Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. У системных разъемов контакты устроены так, что при плотном заведении на них проводника, они разрезают изоляционное покрытие и обеспечивают коммутацию с медной жилой. При этом зачищать тонкие проводки не нужно.

Такое качественное и надежное соединение достигается, когда провод заходит в контактную клемму до упора. Можно для этого воспользоваться ножом или тонкой отверткой

Но действовать необходимо крайне осторожно, чтобы не повредить провод.  статью: → «Как правильно соединить провода между собой: клеммы, колпачки, сварка, пайка, опрессовка»

Обжим проводов на клеммах розетки – важное условие для качественной коммутации

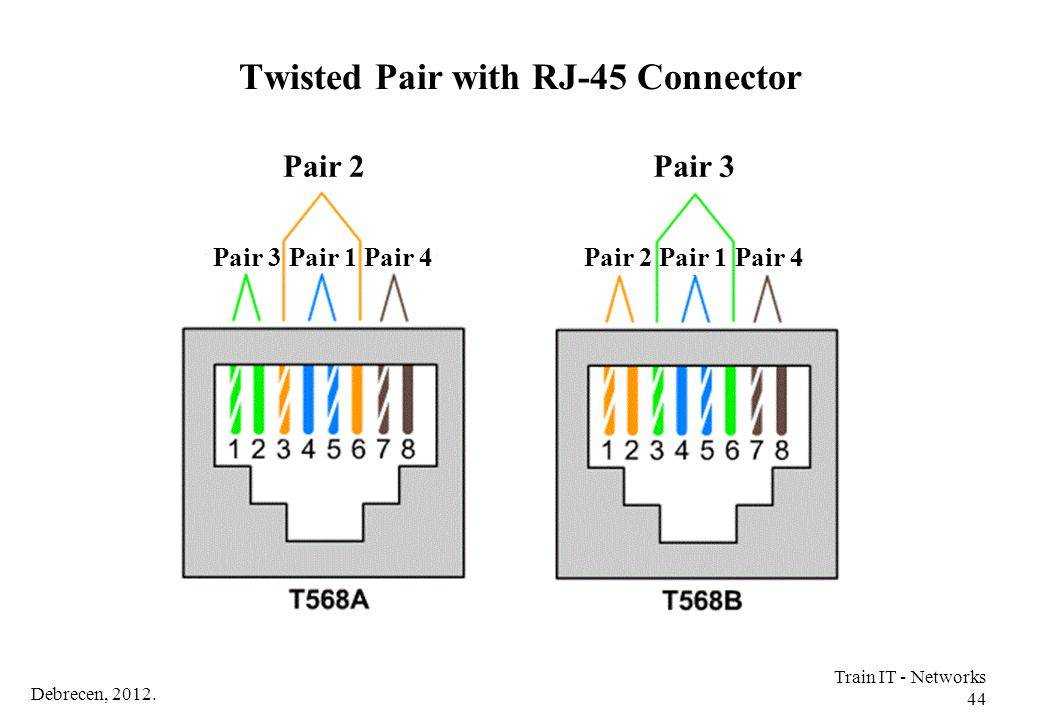

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант – “B”. Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело-оранжевый

оранжевый

бело-зеленый

зеленый

На другой стороне:

синий

бело-синий

бело-коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

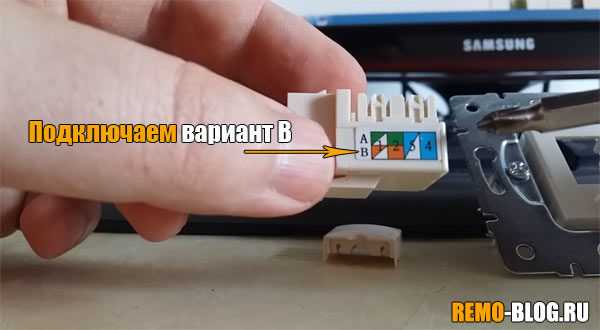

Схема подключения

Как можно заметить, на «бортах» розетки нанесены различные цвета, именно по ним можно определить, как правильно произвести подключение. Однако цветов два ряда: — ряд «А» и ряд «В», по какому же подключать?

• Все просто ребята, первый ряд «А» это так сказать для самостоятельного подключения, тут цвета идут не в общепринятой конфигурации, как бы для своих нужд. Подключать так стоит, если вы делали разводку своими руками. По научному, такая конфигурация называется – Т568A, я вам не советую ей пользоваться, потому как сейчас в России, используют немного другую конфигурацию.
• Т568B, «вариант B» – это общепринятая конфигурация, если вам в квартиру провод тянули монтажники, то они «обожмут» его именно так! Я и сам как «IT-шник» со стажем, использую только этот метод, чтобы в голове было все по «полочкам». Значит, все просто – совмещаем провода, соответственно цветам.

ТО есть на корпусе нанесен, «бело-оранжевый», вставляем в него провод «бело-оранжевый», если синий – вставляем синий, и так далее. Думаю, тут не стоит объяснять. Посмотрите видео версию внизу, там более подробно.

Хочется еще отметить что подключать нужно все 8 проводов! Конечно есть вариант с «четырьмя», но он работает на скоростях до 100Mb/s. А вот все «восемь» выдерживают до 1Gb/s, а это уже серьезно!

Алгоритм установки

Прежде всего, необходимо проложить кабель связи. Укладывать его можно как снаружи, так и внутри стенного массива. В последнем случае процедура усложняется и дальнейшее обслуживание затрудняется. Однако это навсегда избавляет от наличия большого количества проводов и ухудшения эстетики интерьера.

Алгоритм действий состоит из следующих этапов:

• Выполняется разметка пролегания трассы с учетом уже монтированных коммуникаций.
• Схема составляется так, чтобы учитывались не только удобные места для подключения розеток rj45, но и ограничения радиуса загиба кабеля, например, Cat 5e или иных модификаций.
• Если укладка делается в бетонной/кирпичной стене, предварительно проделывается паз.
• Подбирается кабель. В идеале он должен иметь минимальный радиус изгиба, хорошую эластичность и срок службы не менее 20-30 лет.

Видео-пример по установке интернет-розетки:

• Проводник укладывается в гофру, в которой он должен свободно двигаться, и далее в штробу.
• Паз заделывается, и выполняется отделка стен.

По завершении подключается розетка по следующей технологии:

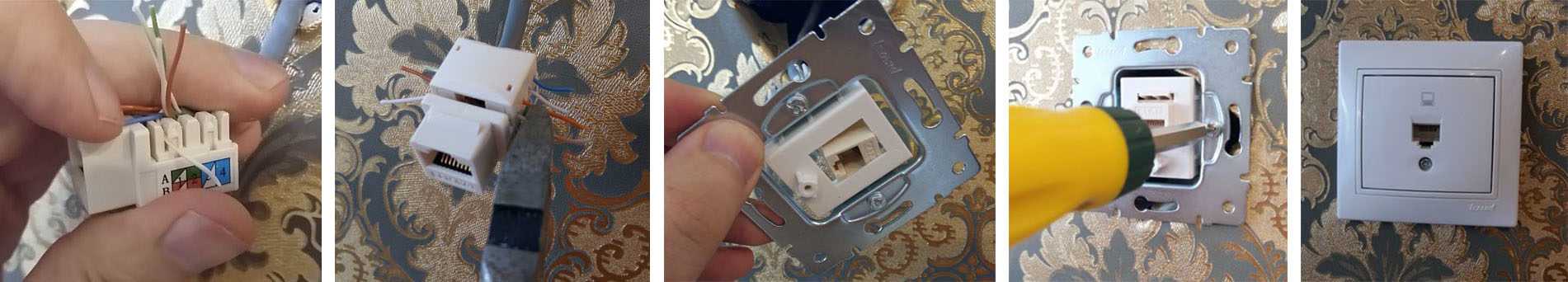

• Выполняется разборка корпуса, отсоединяется передняя часть.
• Изучается цветовая схема проводной разводки на задней стороне корпуса. Как правило, выбирается вариант В.
• Далее чтобы подсоединить к интернет-розетке кабель, производится ее обжим. Делается это согласно выбранной цветовой схеме – то есть когда проводки и контакты совпадают по оттенку.
• После того как проводники зафиксированы зажимом, проверяется качество передачи путем пробного соединения с подключенным гаджетом.
• В завершении корпус собирается, и розетка устанавливается и закрепляется на своем месте в стене.

Крепление проводников к контактам коннектора осуществляется по следующему алгоритму:

• С кабеля счищается слой изоляции на величину 7 см от края.
• Далее пары проводников раскручиваются и выпрямляются.

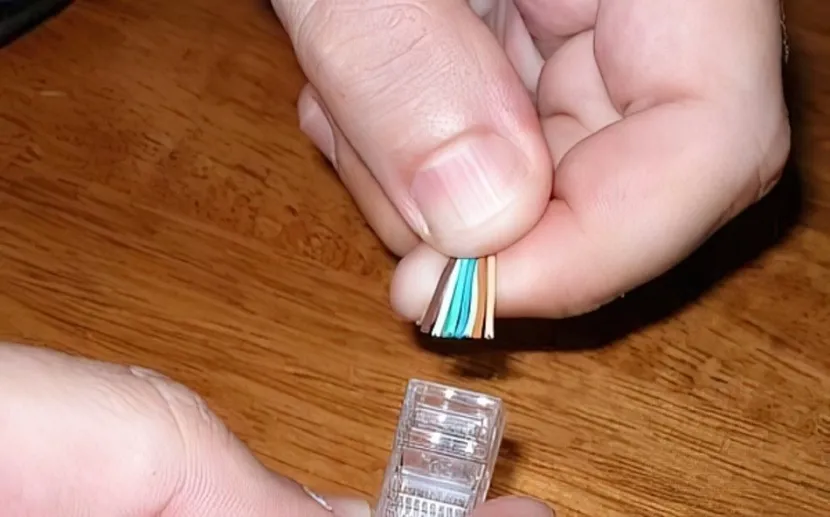

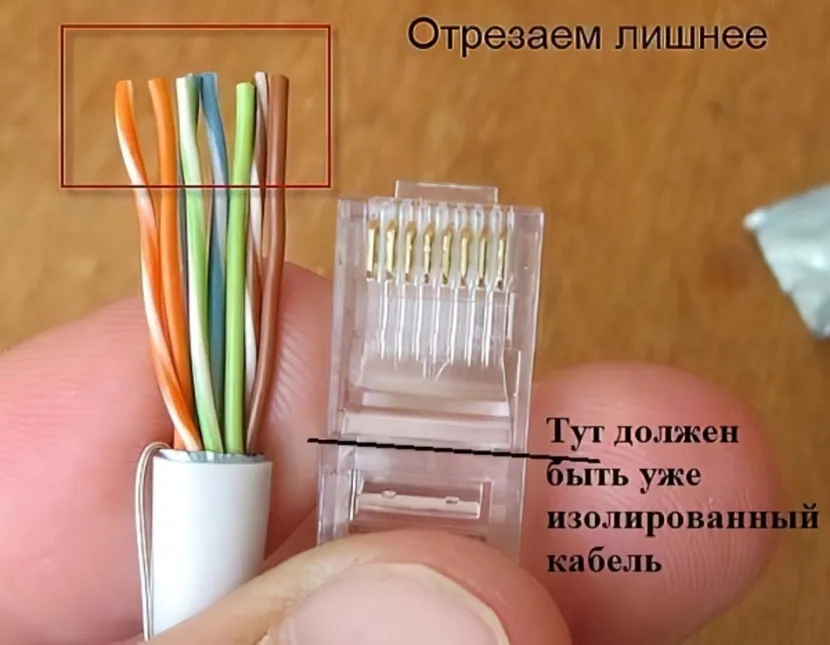

• Затем проводки отмеряются по коннектору, и лишнее обрезается.

Длина проводников должна быть такой, чтобы внешняя изоляция подходила точно под край коннектораИсточник kak-sdelano.ru

После этого провода укладываются в коннектор, расположенный защелкой вниз.

Провода кабеля запускаются в коннектор, направленный защелкой внизИсточник kak-sdelano.ru

• При этом каждый проводок попадает в своеобразную канавку.
• В завершении с помощью клещей коннектор сдавливается – в результате выступы прорезают изоляцию и создается надежное соединение между проводами и контактами.

Схема действия клещей для обжима кабеля в коннектореИсточник kak-sdelano.ru

Видео-ролик по монтажу интернет-розетки:

Обзор популярных брендов

Наиболее востребованными и часто приобретаемыми являются интернет-розетки следующих брендов:

• Legrand. Модели французской линейки характеризуются лучшей системой крепления кабеля. Подключается по 2-м схемам – А и В.
• Viko. При сохранении качества, сравнимого с выше описанным брендом, изделия данной марки стоят дешевле. Минус – отсутствие подсказок на корпусе по выбору схемы.
• Lezard. Модели турецкой компании, характеризуются стандартным набором свойств.
• Schneider. Классический вариант коммутатора. Однако также выпускается в двойном виде. Поэтому чтобы правильно подключить интернет-розетку, придется вести 2 кабеля, так как параллельная схема соединения не поддерживается.

Видео-инструкция по подсоединению витой пары к розетке:

Коротко о главном

Интернет-розетка предназначается для подключения проводного интернета к ПК, ноутбуку и другому оборудованию. Классифицируется она по количеству разъемов, скорости соединения и типу установки. При этом для соединения применяются 2 протокола – А и В. Чаще всего используется последний вариант.

Для соединения в домашней сети достаточно использовать 2-х-парный кабель, однако с учетом перспективы увеличения скорости лучше сразу монтировать 4-х-парный вариант. При этом распиновка выполняется строго в соответствии с выбранным протоколом.

Чтобы установить розетку для интернета, необходимо действовать по инструкции:

• Выбрать маршрут и проложить кабель.
• Подсоединить кабель и установить розетку.
• Подключить кабель к коннектору.

Электрооборудование для дома: компьютерные, телефонные и телевизионные розетки Schneider Electric

Если попробовать охарактеризовать современное общество одним словом, то это слово будет «информационное». Изобретение термина приписывают японским ученым, а в качестве важнейшей составляющей называют свободный доступ к необходимому для передачи и использования информации оборудованию.

В наш век Интернета и развитых телекоммуникаций этим оборудованием стали компьютерные, телефонные и телевизионные розетки.

Компьютерные розетки RJ-45

У компьютерных розеток – стандартный разъем, который называется RJ-45. С обратной стороны розетки к нему подключается интернет-кабель, представляющий из себя витую пару. Кабель для домашней сети бывает разных типов и отличается по скорости передачи данных.

Категория 5е самая распространенная – это наиболее часто встречающийся формат для домашнего интернета. Кабель такой категории может передавать данные со скоростью до 1 Гбит в секунду.

Существуют еще категории 6 и 6а: первый вариант встречается редко и сопоставим по скорости с кабелем категории 5е. Кабели категории 6а отличаются более высокой скоростью передачи данных – до 10 Гбит в секунду. Правда, такая скорость и оборудование, которое ее обеспечивает, пока практически не встречаются для домашней сети.

Компьютерная розетка Merten M-Elegance glass

Стоит помнить, что кабель для интернет-розетки различается еще и по типу защиты от электромагнитных наводок и помех, которые могут снижать скорость передачи данных. Такая защита в кабеле называется экраном.

Самый простой и неэкранированный кабель имеет обозначение UTP, восприимчив к наводкам и помехам от других кабелей, расположенных рядом, и источников радиоизлучения, таких, как мобильные и радиотелефоны, WiFi-роутеры, печи СВЧ.

Экранированные кабели обозначаются как FTP и STP. У них есть специальный защитный экран, выполненный, в первом случае, в виде фольги, которая находится под оболочкой кабеля и защищает от наводок высокой частоты. У STP экран выполнен в виде металлической медной луженной оплетки и защищает от наводок низкой частоты, например, которые создают кабели питания 220 вольт (50 Гц).

Для надежного интернет-соединения в домашних условиях рекомендовано применять STP-кабель.

Обычно для монтажа кабеля используется специальный инструмент. Интернет-розетки Schneider Electric в сериях Merten, Unica обладают современным зажимным механизмом, который не требует дополнительного монтажного инструмента (в данном случае забивного инструмента).

Компьютерная розетка Unica Top

Телефонные розетки RJ-11

Телефонные розетки имеют обозначение RJ-11 и внешне похожи на интернет-розетки RJ-45.

В линейках электроустановочных изделий Schneider Electric телефонные разъемы часто совмещены с разъемами для Интернета и находятся в одной механизме . Это экономит пространство и аккуратно подводит необходимые кабели к рабочему месту.

Различные комбинации интернет- и телефонных разъемов представлены во всех сериях розеток от Schneider Electric любого ценового уровня и дизайна.

Телевизионные розетки

Один из самых востребованных разъемов – это ТВ-разъем. Розетки с таким видом разъема бывают разных типов: одиночные, проходные и оконечные.

Одиночная ТВ-розетка – самая простая по устройству и недорогая. Данный продукт идеально подходит, если нужно подключить к антенне один телевизор либо подключить к телевизору антенный провод от сплиттера.

Если задача чуть сложнее: подключить последовательно несколько телевизоров, допустим, в разных комнатах, потребуются проходные ТВ-розетки. Такие розетки имеют разный уровень затухания сигнала, но для квартиры или дома эти значения не принципиальны.

Подключить проходную ТВ-розетку очень просто: антенный кабель заводится на разъем входа и далее выводится через выход, обеспечивая последовательное соединение всех телевизоров в доме. Такая схема подключения экономит расход антенного кабеля.

Важно отметить, что если применяется проходная схема подключения, то на последней точке антенны необходимо использовать специальную оконечную ТВ-розетку, которая корректно замыкает кабельную линию, обеспечивая качественный сигнал. Сделать заказ или получить более детальную информацию о новых продуктах Вы можете у наших специалистов. Сделать заказ или получить более детальную информацию о новых продуктах Вы можете у наших специалистов

Сделать заказ или получить более детальную информацию о новых продуктах Вы можете у наших специалистов.

Основные понятия

Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Это значит, что он стал на место и изоляция прорезана. Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые. Вскрываем крышку, закрывающую контактную часть. Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.

Компьютерные сети

Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации

Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке

Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.

Последовательность проводов прозвонить специальным сетевым тестером. Алгоритм последовательности действий следующий: Необходимо подготовить конец кабеля для обжима. Вот последовательность действий: Срезается верхний слой обмотки. Общая картинка, иллюстрирующая вид 4-пинового разъема, кабеля, а также его подключение к трубке и аппарату Используются для организации подключения телефонной линии. Как соединить интернет кабель.

Смотрим, как подключить внутреннюю интернет розетку RG-45

Перед тем, как заняться подключением интернет розетки, необходимо её правильно разобрать, чтобы у вас был нормальный доступ к контактам. Это, пожалуй, самая главная задача. В дальнейшем к этим контактам вы будете подсоединять интернет кабель. Разные производители по-разному сделали методы разборки и сборки.

Интернет-розетка Legrand

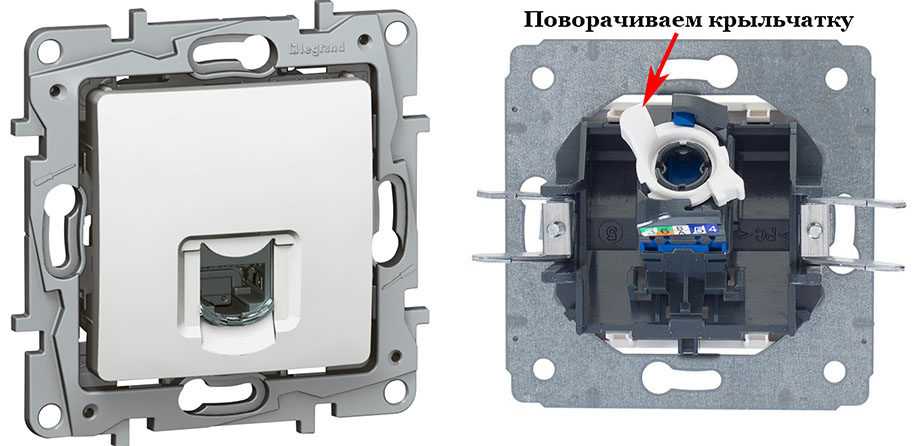

• Чтобы подключить интернет розетку Legrand нужно в первую очередь убрать переднюю крышку.
• Далее внутри вы увидите белую крыльчатку, её надо повернуть в сторону, куда показывает стрелка.

• После поворота снимается передняя панель. На данной панели вы увидите цветовую схему, куда какой провод подключать.
• Теперь можно продеть жилы в отверстие на пластине и приступать к подключению. Смотрите фото и видео ниже.

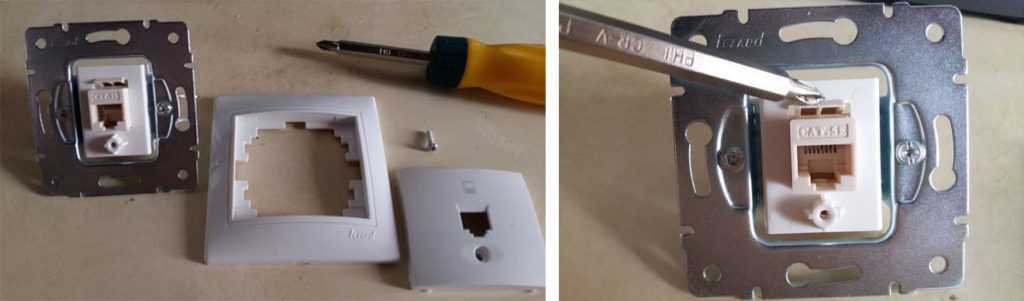

Интернет-розетка Lezard

Если вы купите розетку Lezard, тогда разбирать её необходимо другим способом.

• Для снятия лицевой панели вам потребуется выкрутить несколько винтов.
• Потом при помощи отвертки разжать защелки, для того чтобы можно было вытащить внутреннюю часть.
• После этого у вас в руках окажется небольшая коробочка с крышечкой сверху. Крышечку поддеваем отверткой и открываем.

• Готово, приступайте вставлять по цветам каждую жилу в щель.
• Последнее, что необходимо сделать, это закрыть крышку, собрать всю интернет-розетку и вмонтировать в стену.

Разборка розеток разных производителей отличается, но принцип у всех один и тот же. Какую бы вы фирму не выбрали, с разборкой вы справитесь, главное не ошибиться в цветовой схеме. А то придется мало того что потратить уйму времени, но и заново разбирать и собирать по новому.

На примере двух интернет-розеток разных фирм мы показали вам, как можно правильно подключить интернет розетку. А вот, как объединить компьютеры в локальную сеть, если вы не знаете, можете посмотреть у нас.

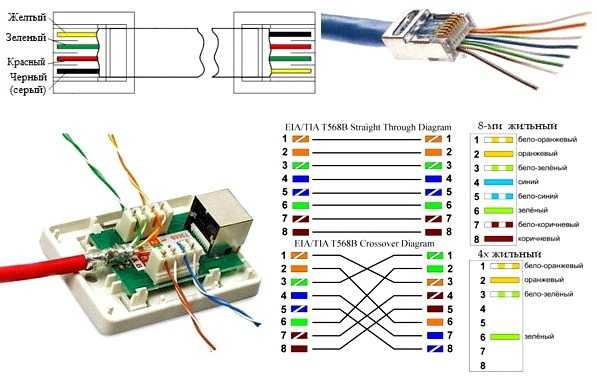

Схемы обжимки и маркировка витой пары

При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.

Ленивая обжимка 2 пар

В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.

Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.

Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.

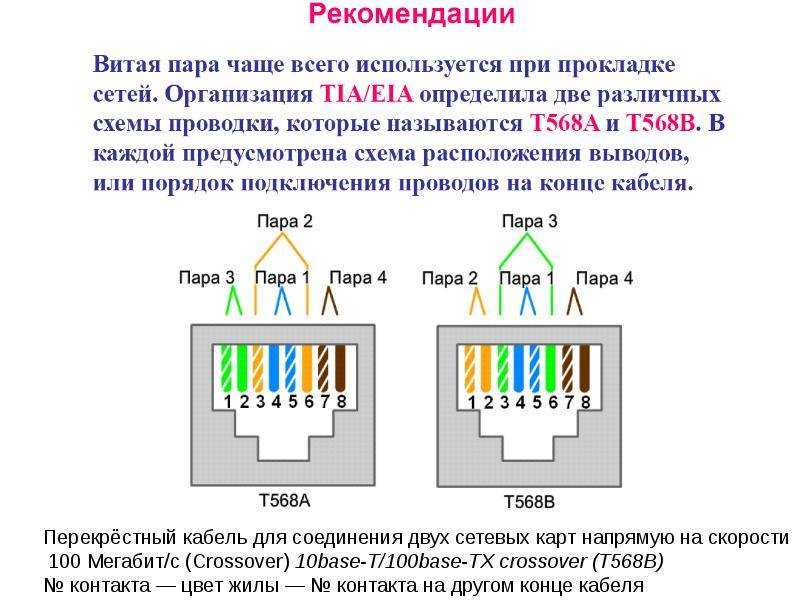

Прямая распиновка маркируется как 568B

Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

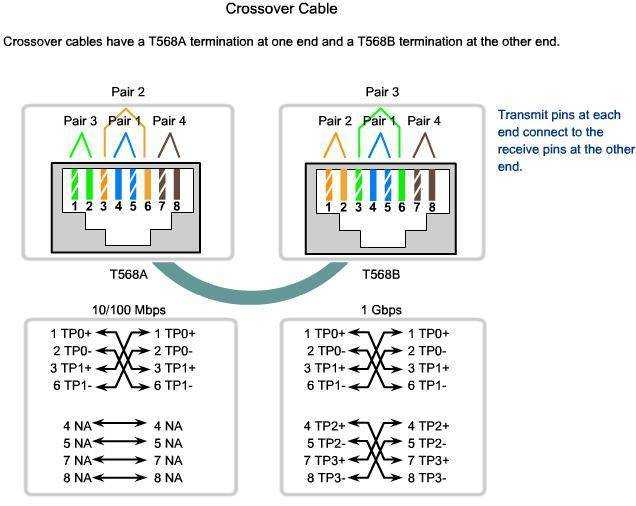

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.

Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.

категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.

Заключение

Мы детально показали вам, как легко подключить компьютерную розетку в вашем доме. Сложного ничего нет. После прочитанной статьи вам не составит труда это сделать самостоятельно и сэкономить деньги на вызове мастера.

Источники

• https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-setevuyu-rozetku-rj-45-sxema-vitaya-para/
• https://domikelectrica.ru/kak-pravilno-podklyuchit-internet-rozetku/
• https://lanportal.ru/lan/kak-podklyuchit-internet-rozetku.html
• https://itmaster.guru/nastrojka-interneta/internet-na-pk/kak-podklyuchit-internet-rozetku.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/kompyuternaya-rozetka.html
• https://Vpautinu.com/internet/rozetka
• https://help-wifi.com/poleznoe-i-interesnoe/montazh-kompyuternoj-setevoj-rozetki-rj-45-svoimi-rukami/
• https://WiFiGid.ru/poleznoe-i-interesnoe/internet-rozetka
