Как определить фазу и ноль с пробниками и без

Принципы обнаружения проводки

Детекторов проводки существует несколько типов, которые основываются на различных физических принципах поиска провода:

Профессиональный детектор проводки Bosch GMS 120 PROF

1. Детекторы металла — ничего относящегося реально к проводке в их функциях нет, это обычный компактный металлоискатель, который работает на конусе в несколько сантиметров. Ищет всё и везде, редко пропускает что-либо, если провод не сигнальный (очень тонкий), хотя и стоит приличных денег. Основной минус — видит всё железо в стене. Старый зашпатлёванный гвоздь, арматуру и шлак в составе бетона, профиль за гипсокартоном, металлические стяжки в блочной стене. Очень часто из-за огромного количества срабатываний создаётся впечатление, что вся стена в проводах, а это не так.
2. Электромагнитные детекторы — самые точные, достаточно дорогие. «Ловят» комбинацию статики и магнитного поля, порождаемого проводом под напряжением. Это даёт минимальное ложное срабатывание, очень точное позиционирование, но один «небольшой» нюанс — искомая скрытая проводка должна быть под напряжением, причём серьёзным — около киловатта (серьёзный перфоратор, микроволновка ). Соответственно, сложно будет использовать такие приборы при серьёзном ремонте и черновой отделке, а в быту редко кто будет покупать такой дорогой девайс для пары сверлений в год.
3. Электростатические детекторы — самый распространённый механизм, требует напряжения, но не нагрузки. Имеет хорошую дальность (глубину), но не очень высокую точность. Плохо работает с некоторыми материалами, полностью бесполезен, если покрытие влажное или содержит металлизированные вкрапления.

Промышленные производимые детекторы сейчас строятся сразу на нескольких принципах. В недорогих моделях они бывают разнесены на разные точки проверки, в профессиональных моделях — они используются одновременно.

Тестер. Правила эксплуатации

Когда и как пользоваться индикаторной отверткой правильно, какие существует требования к личной безопасности пользователя?

Перед проверкой скрытой электропроводки следует обесточить помещение. Оголенные электропровода, проверять только тестером, не следует к ним прикасаться руками или проводниками. Нельзя использовать прибор во влажных помещениях, проверять исправность электрических цепей сырыми руками, будет ощутим проходящий через тело ток.

На корпусе инструмента не должно быть трещин, щелей и других повреждений. Если есть даже незначительные повреждения, устройство требуется заменить. Чинить поврежденный тестер не выгодно, покупка нового обойдется дешевле.

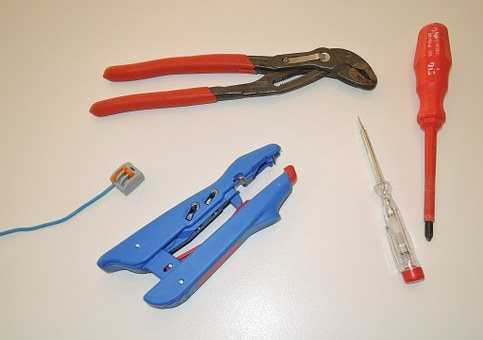

С помощью каких устройств можно узнать фазу или ноль

Для нахождения ноля или фазы можно взять и точные устройства, которые не сильно сложны в эксплуатации, но при этом помогут точно определить, в каких проводах располагается ноль или фаза.

Как определить фазу и ноль индикаторной отверткой

Вся внутренняя конструкция этого прибора собрана в полое тело из материала, обладающего диэлектрическими свойствами.

Основной частью такой отвертки является металлическая шпилька, которая обычно имеет плоскую форму

Чтобы уменьшить риск соприкосновения по неосторожности с остальными проводящими компонентами, находящимися поблизости с испытательной линией, открытая часть наконечника обычно маленького размера

Важно! Во время теста конец отвертки-индикатора следует считать полностью контактным. При острой нужде он способен выполнить простейшую задачу, например, отвинтив шурупы, которыми крепится крышка гнезда или переключателя

Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора.

Стержень из металла, который входит в наконечник корпуса, превращается в проводник, который соединен с конструкцией внутри отвертки. Данная электрическая микросхема состоит в первую очередь из сильного резистора с минимальным значением в 500 000 Ом. Его основная цель — снизить интенсивность тока при подключении к цепи до безопасного для человеческого организма значения.

Следующим элементом является лампочка на основе неона, которая испускает ток даже при малых токах. Взаимный электрический контакт всех компонентов цепи обеспечивается зажимной пружиной. Отвертка заканчивается заглушкой. Она ввинчивается в конец внешней оболочки (он может быть полностью металлическим или металлическим «каблуком»). Другими словами, этот элемент действует как контактная площадка во время процесса проверки.

Когда происходит касание площадки-контакта отвертки пальцем, она «присоединяется» к цепи. Во-первых, само тело обладает электропроводностью, а во-вторых, это мощный «конденсатор». По этому принципу происходит процесс поиска фазы и ноля.

В случае, когда шип отвертки попадает в фазу и цепь замкнута, напряжения хватит для генерации тока, который не причиняет вреда человеческому телу, вызывая загорание неона. В той же ситуации, если тест падает на нулевую точку контакта, свечение не будет испускаться.

Мультиметром

Мультиметр — это еще одно контрольно-измерительное устройство, которому необходимо овладеть домашнему мастеру. Цена прибора невысока ( стоимость полностью функциональной модели составляет от 300 до 500 рублей*). Более того, если такое приобретение возможно, оно определенно востребовано, так как устройство многофункционально.

Мультиметр должен быть одним из элементов инструментального «арсенала» хорошего хозяина дома или квартиры.

Важно! Если проводка состоит из трех каналов: фазового проводника, нейтрального провода и канала защитного заземления, но без цветового кода, или, если он неясен, или если его надежность неизвестна, можно использовать метод исключения

Тестер

Как с помощью тестера определить фазу:

1. Мультиметр готовится к работе. Черные измерительные провода подключены к разъему COM, а красные измерительные провода — к разъему измерения напряжения.
2. Переключатель режима работы помещается на секцию, предназначенную для замеров напряженности переменного тока (

V или ACV), и стрелка будет установлена ​​на значение, которое превышает значение в сети. В другой вариации это может быть, например, 500, 600 или 750 вольт.

Далее выполняется измерение напряжения между зачищенными проводниками. В этом случае может быть три комбинации. Первая — между фазой и нулем напряжение должно быть близко к стандартному напряженность равная 220 вольт. Вторая — между фазой и землей может быть одинаковое напряжение. Однако, действительно, если линия оборудована системой защиты от утечки тока (устройство защиты от остаточных токов — УЗО), эта защита может работать должным образом. Если УЗО нет или ток утечки мал, напряжение остается в пределах номинального диапазона. Третья — между нулем и землей не должно быть напряжения

Это только последний вариант, показывающий, что провод, который не включает измерение, является фазовым.

Важно! После проверки напряжение нужно отключить, и оголенный конец провода должен быть изолирован и маркирован. Например, можно наклеить белую ленту и сделать на ней соответствующую надпись

Виды и устройство индикаторных отверток

Тестер включает жало из металла, выступающий в роли проводника, резистор, преобразующий электричество до безопасной величины. Индикационный элемент в электрической цепи отвертки — неоновая лампочка, либо светодиод, который устанавливается после резистора. Индикатор соединяется с токопроводящим контактом на торце или корпусе рукоятки.

Принцип работы пробника прост. Жало прибора прикладывают к проводу, ток, если это фаза, проходит через тестер, резистор (сопротивление) на лампу или диод, а затем в землю. При работе с устройством, человек выполняет функцию заземляющего элемента. Когда ток проходить через резистор, его значение падает до безопасных величин, пользователь не ощущает, когда ток проходит через тело.

Такая конструкция заложена в основу простейших и универсальных моделей тестеров. Выделяют несколько видов индикаторных отверток:

Простые

В корпус установлена рабочая электрическая схема, со стандартным набором элементов: транзистор, резистор, индикатор — неоновые лампочки. Нулевая фаза — человек, который замыкает контактную пластину. Инструмент не функционален — определяет напряжение на проводе, но часто не срабатывает при напряжении в сети меньше 60 Вольт. Не подходит для поиска обрыва сети.

Со светодиодами

Модели имеют конструктивные и функциональные отличия от примитивной модели. В качестве индикатора установлен светодиод, позволяющий проверять цепь при напряжении, не превышающем 60 Вольт. В пробниках этого типа бывает биполярный транзистор, батарейки, которые дают возможность выполнять бесконтактную проверку. Светодиодные пробники подходят для определения обрывов в электрической цепи, тестируют схемы электрооборудования.

Универсальные

Портативные устройства с широкими возможностями. Инструментом этого типа выполняют тестирование контактным и бесконтактным способом, определяют обрыв, короткое замыкание с помощью «прозвона» сетей, в этом помогает световое и звуковое оповещение. Универсальные пробники используют при ремонте или настройке электронных приборов, транспорта, предназначены для работы с постоянным и переменным током. Работает тестер на батарейке, за зарядом которой следят. Если аккумулятор потеряет заряд, работать универсальная отвертка не будет.

Тип индикаторной отвертки выбирают в зависимости от предполагаемых работ. Для использования в быту достаточно простой модели, а для работы с электронными приборами выбирают универсальное устройство.

Многофункциональная отвертка с автономным источником питания и светодиодным индикатором

Внешний вид этой модели мало отличается от обычной индикаторной отвертки.

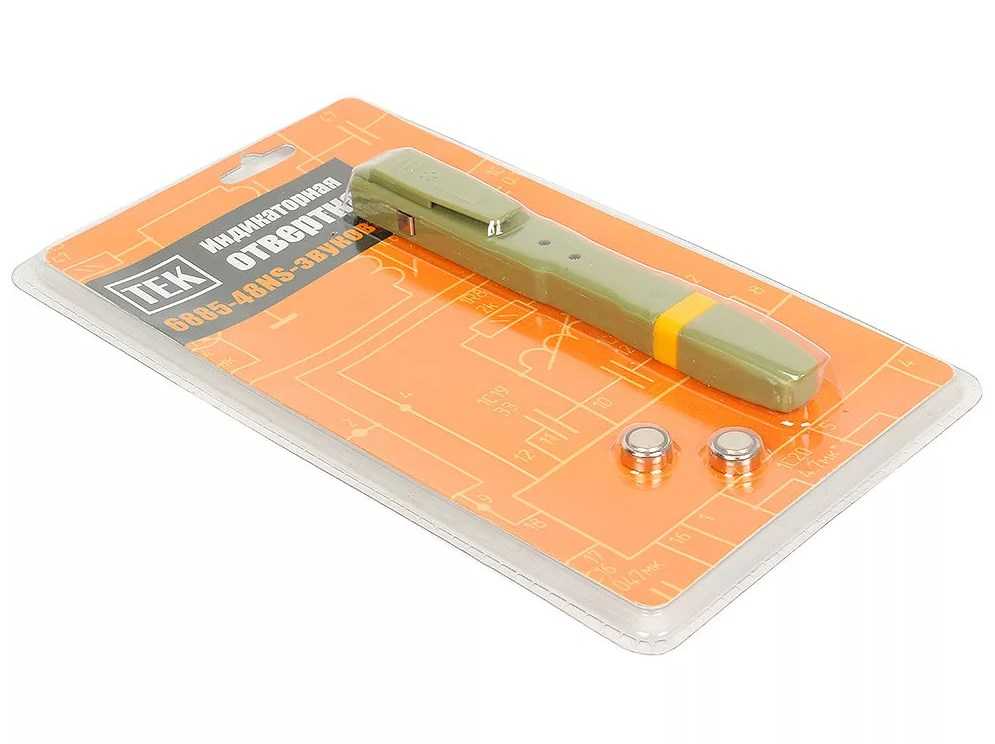

Индикаторная отвертка с малогабаритной батарейкой

Схема, встроенная в прозрачный корпус, существенно отличается. В ее состав входят:

• металлический щуп (перо отвертки);
• резистор, в качестве которого обычно используют графитовый цилиндр;
• светодиод как индикаторная подсветка;
• транзистор;
• элементы питания (2 батарейки таблеточного типа по 1,5 В);
• металлическая пружина, прижимающая контакты между пластиной на ручке и батарейкой.

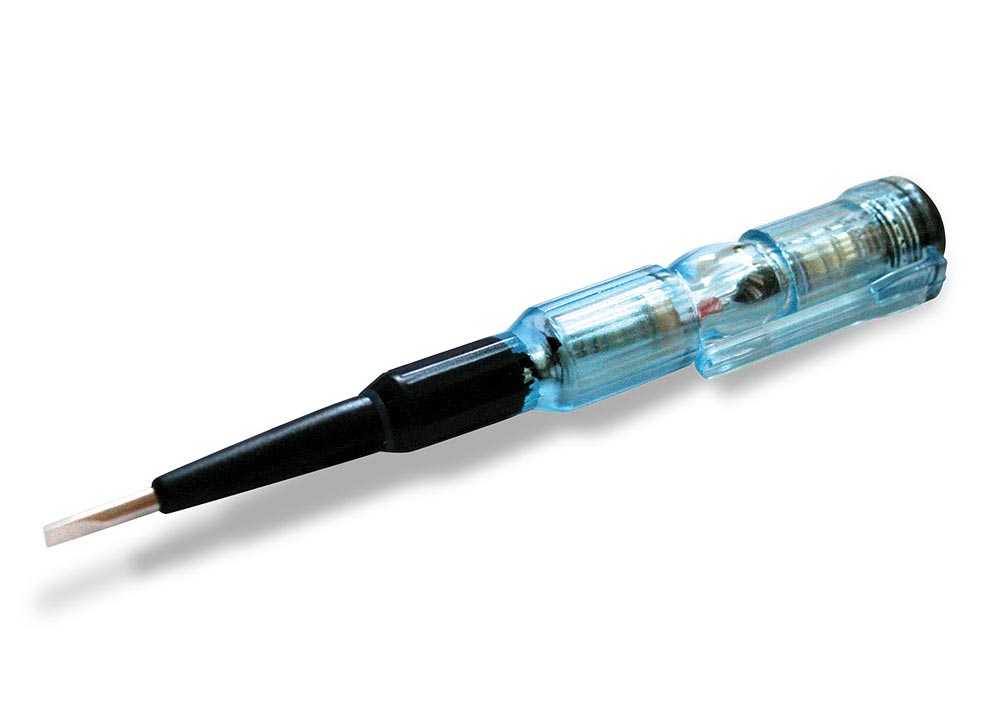

Внешний вид светодиодной индикаторной отвертки с батарейками Данная схема позволяет не замыкать цепь пальцем, достаточно прикоснуться к проводу, при наличии фазы индикатор засветится. Эту отвертку можно использовать для прозвонки цепи, в этом случае палец прикладывается к контактной пластине на ручке, перо отвертки — к концу обесточенного провода. Пальцем второй руки коснитесь противоположного конца провода, если нет обрыва, индикатор засветится.

Проверка индикатора в режиме прозвонки

Принцип проверки тот же, что и прозвонка пробником, цепь замыкается для подключения источника питания, индикатор начинает светиться.

Отвертку можно использовать для определения места обрыва и прокладки скрытой проводки. Кода провод расположен под штукатуркой толщиной 1–1,5 см, есть возможность использовать наводки провода под напряжением. Отвертку надо держать за перо, а контактную пластину на ручке приложить к стене, продвигая по предполагаемому маршруту прокладки провода. Индикатор будет подсвечиваться, в месте обрыва погаснет.

Недостатком этой модели считают большую чувствительность к наводкам электросети, в некоторых случаях даже при обрыве индикаторные светодиоды подсвечиваются. Только опытные электрики по яркости свечения могут определить обрыв. Стоимость таких отверток — в пределах 60–70 руб.

Отличия и функциональность

Первое на что хотелось бы обратить внимание – это на жало отвертки. Большинство из моделей не рассчитаны на полноценную работу по закручиванию и откручиванию винтов

Это их дополнительная возможность. Так что для таких работ всегда применяйте обычные отвертки с закаленными жалами или соответствующие биты, а не индикаторные варианты.

Самая полезная функция данной модели – это свечение светодиода при одновременном касании руками жала и контакта на противоположном конце.

Фактически это индикатор проверки целостности цепи. Как его можно использовать в быту будет рассмотрено ниже.

Еще этой отверткой можно:

отыскивать скрытую проводку, если она не глубоко заложена слоем штукатурки

Будьте внимательны, если индикатор будет фонить по всей стене, возможно у вас где-то утечка и замыкание.

узнать под напряжением провод или нет, не снимая при этом с него изоляцию

найти обрыв в проводе

ну и конечно со своей прямой обязанностью – определение фазы, отвертка справляется хорошо

Принцип работы и виды индикаторных отверток

Для начала, пожалуй, стоит разобраться, каким образом работает этот прибор. Ведь знание принципа работы той или иной техники позволяет правильно и продуктивно ее использовать.

Сегодня в любом из строительных супермаркетов или магазине специализирующимся на продаже электрики, Вы можете найти несколько видов отверток-индикаторов. Стоит добавить, что стоят все они не дорого, и, если в вашем доме ни одной из них еще нет, то мы надеемся, что эта статья, поможет определить какая из них будет полезна именно Вам.

Отвертка – индикаторс неоновой лампой

Отвертка – индикатор с неоновой лампой, пожалуй, самый простой и распространенный, для домашнего использования, пробник. Если Вам требуется определить, есть ли в сети напряжение либо наличие фазы в проводнике, то эта отвертка-индикатор отлично подойдет для решения этой задачи.

Вместе с тем, применение ее в случаях, когда напряжение сети имеет значение меньше чем 60 В, не эффективно. Это связанно с довольно высоким «порогом» срабатывания, равным, как раз, 60 В.

Принцип работы индикатора с неоновой лампой, заключается в следующем: при проверке напряжения электрического тока в розетке, или где бы это ни было еще, ток проходит через, так называемый, резистор (широко применяемый компонент практически всех электронных и электрических приборов и устройств). После прохождения резистора, электрический ток попадает на один из контактов неоновой лампочки, при этом второй контакт замыкается телом пользователя прибора (путем прикладывания пальца к специальному контакту, расположенному на корпусе индикатора).

При этом, когда в сети имеется напряжение, лампочка индикатора начнет светиться. Сопротивление и емкость тела пользователя, то есть Вас, в такой отвертке, частично включаются в цепь лампочки. Если Вы не прикоснетесь пальцем к контакту на отвертке, лампочка гореть не будет.

Отвертка-индикатор со светодиодом

Спектр применения этого вида пробника, несколько шире вышеописанного. Помимо прочего, основными отличиями этой отвертки является:

• светодиод вместо неоновой лампочки;
• возможность работы с электрическими сетями напряжение в которых меньше 60 В;
• возможность проверки не только наличия или отсутствия фазы, но и проверка целостности проводки (кабелей и проводов). К тому же делать это возможно как контактным так и бесконтактным способом;
• наличие встроенной батарейки.
• наличие транзистора.

Принцип работы с этой отверткой – индикатором не чем не отличается от принципа работы с предыдущим пробником.

Отвертка-индикатор со светодиодом состоит из:

1. «пера» (в виде обычной плоской отвертки), предназначенного для непосредственного контакта с находящимися под напряжением элементами;
2. оконечного элемента, который предназначен для определения напряжения в сети без контакта с находящимися под напряжением элементами (бесконтактный способ).
3. ручка, которая состоит из прозрачного материала-диэлектрика.

В ходе работы, загоревшийся светодиод сигнализирует о наличии в сети напряжения.

Универсальная отвертка – индикатор

Кроме уже описанных пробников, сегодня все больше набирают популярность универсальные отвертки – индикаторы. С их помощью можно проверить сеть на наличие напряжения, определить фазу, протестировать сеть на наличие короткого замыкания или обрывов. Они превосходно подходят для применения не только в быту, но и, например, при ремонте автомобиля (определяет наличие постоянного и переменного тока).

Кроме того, в зависимости от модели и производителя, такие пробники способны сигнализировать (например, о наличии напряжения) не только световым сигналом, но и звуковым, что, несомненно, делает их использование более комфортным и безопасным.

Конструкция такого типа отверток, также предполагает наличие в них батарейки. Принцип работы устройства прост: индикация звуком или светом происходит в случае, если в сети присутствует напряжение.

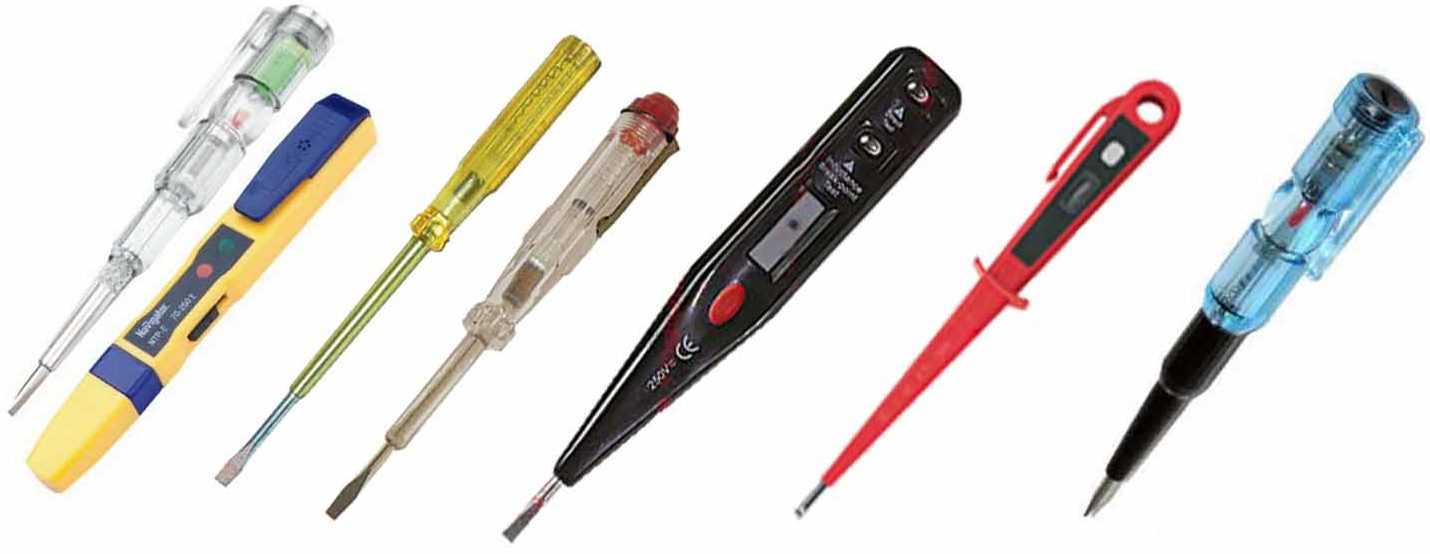

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

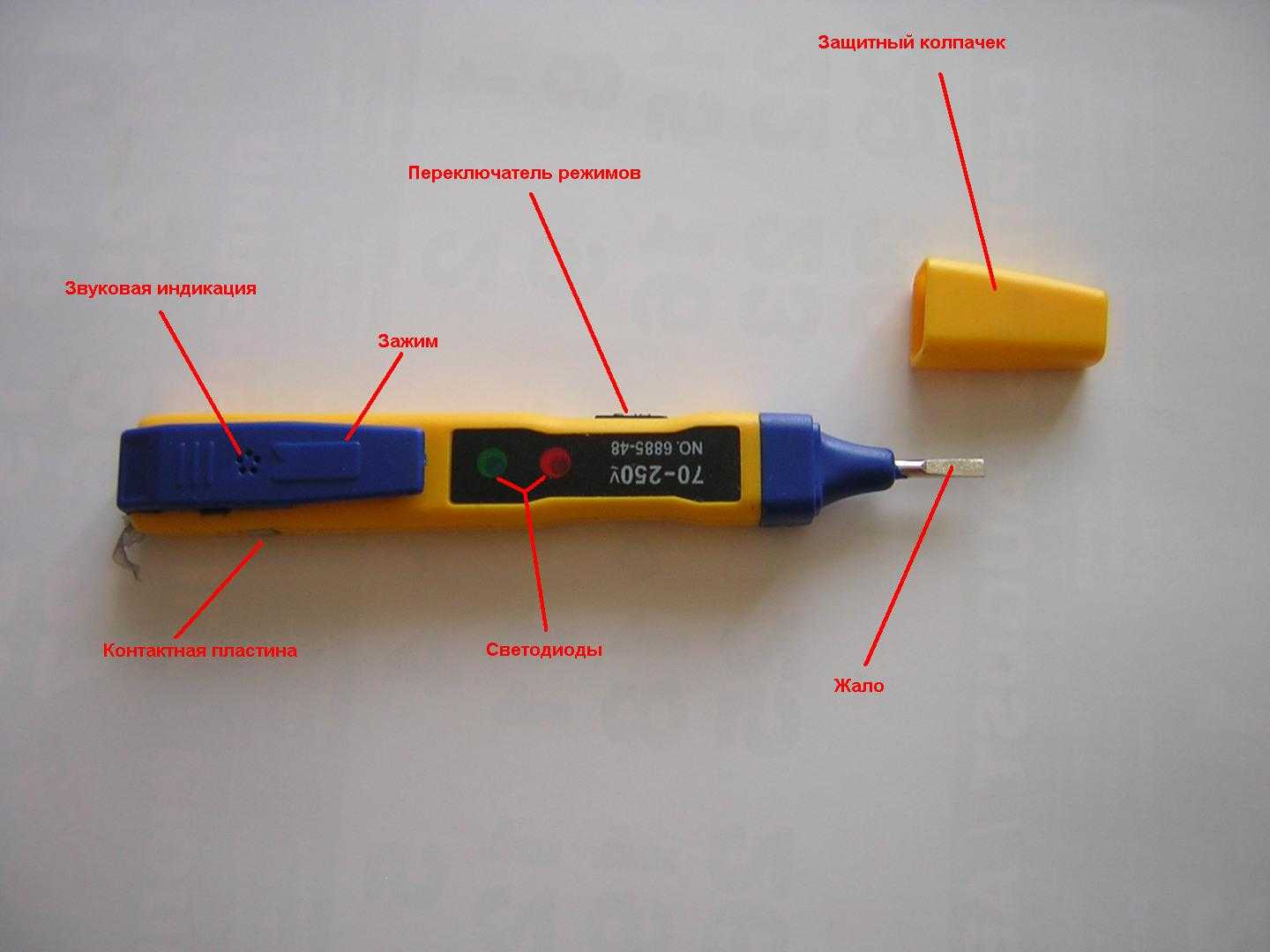

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

О наличии напряжения сигнализирует встроенная лампочка.

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

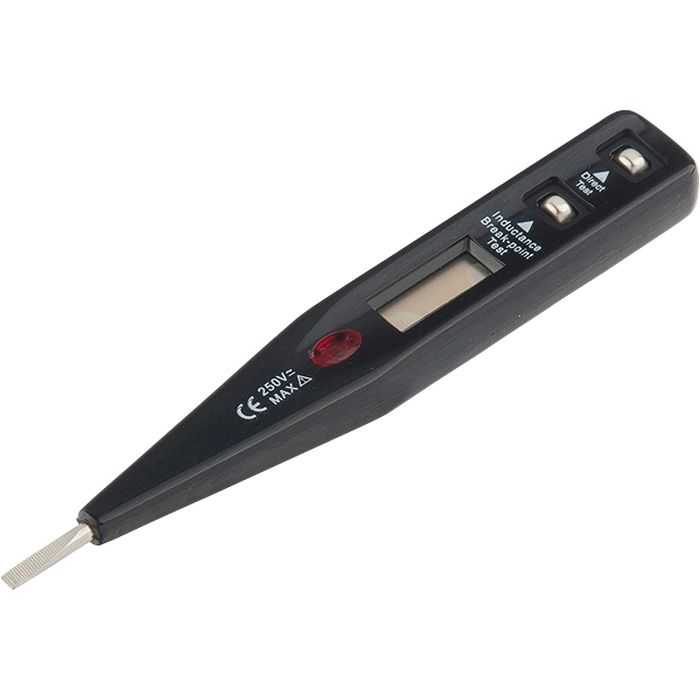

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи. На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно

На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Меры безопасности при использовании

При работе с индикаторными отвертками различных видов и моделей в обязательном порядке соблюдают следующие меры безопасности:

• Перед началом работы индикатор тщательно осматривают на предмет повреждений его корпуса;
• В простых контактных индикаторах жало обязательно очищают обезжиривателем – пленка загрязнения на поверхности жала может препятствовать прохождению по нему тока, тем самым увеличивая риск ошибки при определении наличия напряжения на том или ином участке электрической цепи;
• Используя отвертку не как тестер напряжения, а как приспособление для откручивания различных винтов, к ней не прикладывают больших усилий – это может стать причиной повреждения корпуса, жала, что приведет к поломке индикатора и некорректным его показаниям.
• Пользоваться индикаторной отверткой возможно только при ее исправности: целостности корпуса, внутреннего сопротивления, транзистора, работоспособности батареек.
• В моделях, работающих от батареек, проверка работоспособности элементов питания обязательна.

Неработающие отвертки для проверки электричества, как правило, ремонту не поддаются – взамен им специалисты советуют покупать новые и рабочие. Использование неисправных устройств, даже после их самостоятельного ремонта, чревато серьезными последствиями: поражением электрическим током, некорректными и неправильными результатами проверок.

Как выбрать индикаторную отвёртку

• прочный стержень из нержавеющей стали;
• ручка с надежной диэлектрической поверхностью;
• целостная, без повреждений рукоятка.

Область применения данного устройства широка, что делает практичное, простое в эксплуатации приспособление неоценимым помощником в несложных электротехнических работах. При всех полезных индикационных свойствах инструмент не перестает быть отверткой, поэтому некоторые пользователи применяют ее при закручивании крепежей.

Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов?

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Как пользоваться мегаомметром для измерения сопротивления изоляции кабеля?

Для чего предназначены токоизмерительные клещи?

Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз

Как пользоваться и как настроить таймер розетку?

Основные виды проверки

В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.

Контактный способ

• При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
• Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
• Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.

Поиск обрыва

Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.

Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.

Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.

Скрытая электропроводка

Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.

Устройства двухполюсного типа

Двухполюсный индикатор имеет два корпуса, выполненных из диэлектрического материала и соединенных между собой тонким проводом длиной около метра (у разных производителей она может быть разная). Каждый из корпусов имеет контактное жало, неоновый световой элемент (газоразрядную лампу, светодиод) и резистор. Более продвинутые модели снабжены звуковой сигнализацией.

С помощью двухполюсных индикаторов проверяют наличие тока между двумя контактами сети или оборудования, прикасаясь жалами устройства. Видов таких устройств довольно много. Отличаются они, прежде всего, своим функционалом. Двухполюсные указатели считаются профессиональными приборами, их отличает более высокая точность (могут измерять переменное напряжение с точными пороговыми значениями от 6 до 380 вольт), поэтому их используют при проведении сложных работ (подключение станка, электродвигателя). Например, с их помощью может определяться фазировка (порядок подключения фаз) в сети напряжением 380 В с трехфазной нагрузкой.

Самый простой указатель двухполюсной конструкции (как и обычная отвертка с индикатором напряжения) может только установить наличие напряжения (приборы серии УНН, ПИН, МИН и другие). Более функциональные модели дают возможность не только проверить напряжение на конкретном отрезке цепи, но и определить его номинальную величину, полярность. Помимо неоновых источников света, устанавливаются светодиоды, в приборе может присутствовать и свой звуковой датчик. Функция подачи звукового сигнала пригодится при обследовании проводки в темных помещениях.
