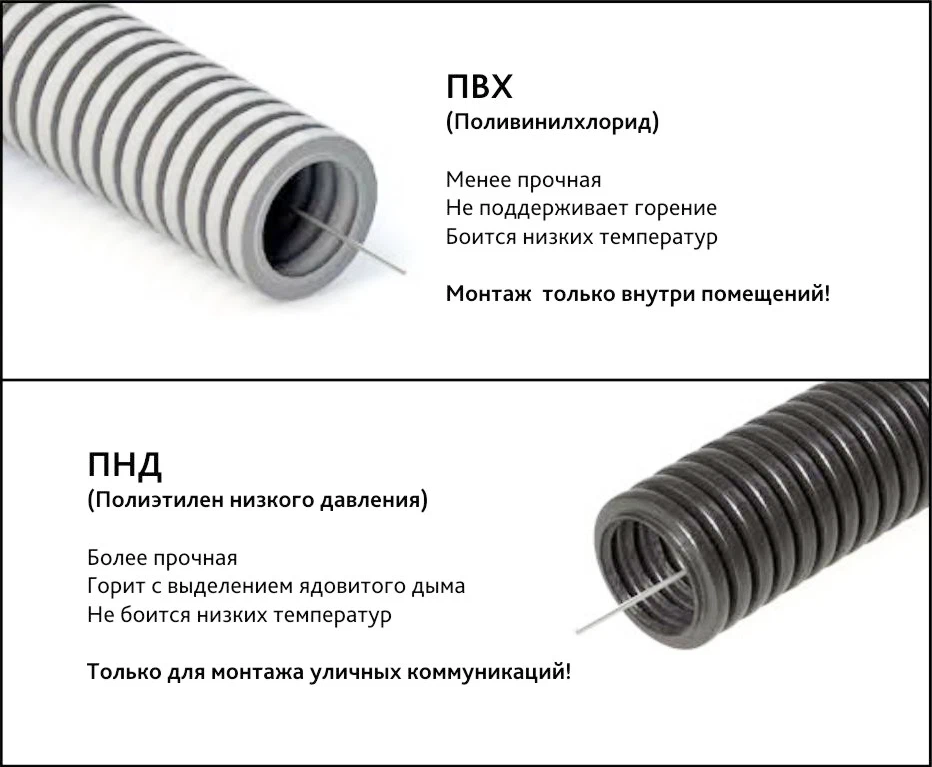

Гофра пвх или пнд что лучше

Металлорукава герметичные нержавеющие

Гибкие и герметичные металлорукава высокого давления нержавеющие способны работать в широком температурном диапазоне, выдерживая нагрев до 600º С и охлаждение до -270º С. Рабочее давление может достигать 350 атмосфер.

Для работы в сложных условиях применяют те виды рукавов, которые выдерживают высокую температуру и давление

Изделия находят применение:

• при транспортировке газообразных, сыпучих и жидких сред, в том числе, отличающихся агрессивностью;
• в агрегатах, где поглощают механические вибрации, возникающие вследствие динамических условий работы;
• при соединении отдельных элементов агрегатов и трубопроводов.

Изделия выпускаются с различными типами концевой присоединительной арматуры: под сваривание, резьбовым, фланцевым.

Противопожарные свойства гофры

Еще одно распространенное заблуждение – считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками. Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой.

Спрашивается, и как такая “защита” спасет ваши деревянные конструкции в случае отказа автоматического выключателя? Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

• грызуны
• заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Основные ошибки при прокладке

Правильная прокладка предотвратит возгорание и будет выполнять свою прямую функцию – защиту электропроводки. Среди основных ошибок и способов избежать их можно выделить:

1. Создание острых углов во время проектирования трасс. Нужно, чтобы гофра была аккуратно, плавно загнута.
2. Применение изоленты для соединения трубок. Тройники, муфты и транзитные коробки специально предназначены для этого. Соединительные аксессуары нужно монтировать на поворотах и ближе к средине участка.
3. Протяжка нескольких проводов в одной гофре. Для каждого провода нужно брать отдельную трубку.
4. Небольшое пространство между цепями силового плана и слаботочными. Между ними обязательно должно оставаться регламентируемое расстояние.
5. Ели проходит протяжка отдельных проводов, а не кабелей, нужно подбирать наибольшее сечение проводников, ориентируясь на диаметр трубки по таблицам (последовательно: ПВХ, ПНД и ПП).

Прокладку проводов можно провести самостоятельно с учетом правил монтажа. Тогда электропроводка станет безопасной для использования и не будет требовать замены несколько десятков лет.

Монтаж

Теперь, когда вы знаете, для чего нужна гофра в электропроводке, стоит рассмотреть алгоритм правильного монтажа гофрорукавов.

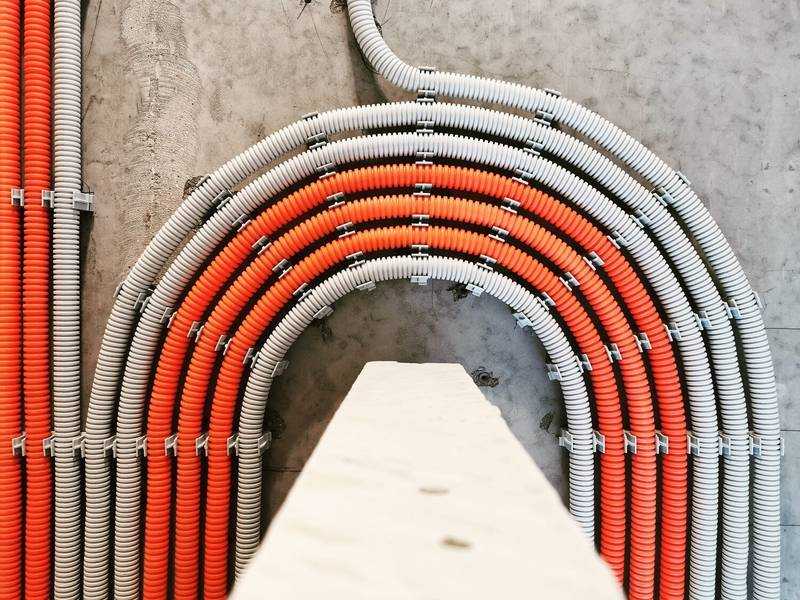

Гофротрубы должны прокладываться по определённым правилам Источник tehznatok.com

Так, при прокладке кабелей и проводов наружным способом для закрепления используются специальные пластиковые клипсы, хомут-дюбели, которые крепятся через каждые 20-30 см. При этом обычные дюбели или саморезы применяются дополнительно, но так, чтобы не повредить целостность наружного слоя гофры. Если установка осуществляется в штробах, используют также пластиковые стяжки (хомут-затяжки) или жестяные полоски, закреплённые посередине гвоздями.

Чтобы правильно осуществить монтаж гофротруб с проводкой, необходимо соблюдать следующие правила:

• отсутствие резких поворотов, угол которых составляет менее 90 ° (для трассы с четырьмя поворотами длина может достигать максимум 25 метров);
• если рядом с прокладываемой трассой располагаются малоточные кабели, стоит соблюдать расстояние не менее 20 см;
• если конструкция, в которую необходимо установить проводку, является монолитной, нужно гофрорукав разместить до заливки бетона, а провода следует протягивать после застывания строительного раствора;
• расстояние между двумя соседними поворотами электрогофры составляет минимум 4-5 метров;

Особенности правил стандартизации гофротруб

Как указывалось ранее, гофротрубы стандартизируются согласно правилам прокладки трубных систем для кабелей ГОСТ Р МЭК 61386.1-2014. В документе указываются условия конструирования таких систем, правила грамотного соединения элементов между собой. Рассматриваемые гофротрубы должны проходить исследования с соблюдением параметров, включающих определённую температуру окружающей среды.

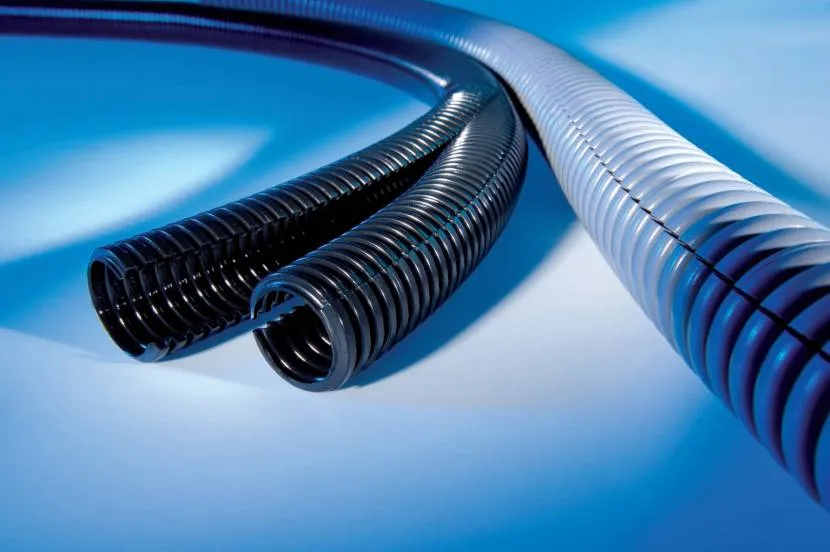

Так выглядит гофра для кабеля Источник proumnyjdom.ru

Каждой разновидности этих материалов присваивается классификационный код, маркировка согласно степени сопротивления сжатию, разрушению, удару, изгибу, растяжению, подвесной нагрузке, воздействию допустимой температуры окружающей среды, по электрическим характеристикам, по степени защиты от внешних воздействий, по степени защиты от пожара и возгорания. Также регламентируется уровень возможности проникновения воды, твёрдых частиц, в том числе пыли, грязи и других.

Степени защиты, обозначаемые как IP, указываются в правилах ГОСТ 14254-2015, которые соответствуют международному стандарту IEC 60529:2013. В этих правилах чётко прописаны основы сертификации различных защищённых материалов, которые маркируются с помощью указания степени защиты от внешних воздействий. Состав IP-кода подробно расписывается с расшифровкой каждой буквы и цифры из шифра, в том числе вспомогательных символов.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу.

Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Обзор всего мероприятия

Как завести провод без зонда

Как проложить гофрированный шланг через гипсокартонный потолок

Предыдущая РазноеЧто такое электроустановка? Следующая РазноеЧто такое термоусадочная трубка, её виды, назначение, технические характеристики

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети. А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

• повышенной влажности (уличной либо комнатной);
• перегрева при повышенных нагрузках;
• ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в жесткие кабель-каналы или гибкие гофрорукава. Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру-трубу кабель получает защиту от:

• сдавливания и иных механических повреждений;
• ультрафиолета и осадков (при прокладке проводов на улице);
• воздействия влаги.

И последнее – пожаробезопасность

Это качество особенно важно, если прокладывают проводку в деревянном доме. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.

Преимущества

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

удобство крепежа

Присоединение и отсоединение трасс делается по щелчку.

уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)

защита от внешних воздействий

сменяемость проводки

читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках

полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл.проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Различие по прочности

Основное разделение термостойкой гофры на виды проводится по прочности изделия, соответственно отучаются условия эксплуатации разных видов.

С помощью легкой тонкостенной гофры прокладывают электропроводку под подвесными или натяжными потолочными конструкциями, внутри каркасов, в местах, где на нее не будет давления.

Тяжелые гофрированные трубы с повышенной прочностью используют для укладки в стены, потолки или напольные основания, покрываемые ремонтными растворами. Нередко укладка проводится в землю.

Выпускают сверхтяжелые армированные гофры. Это термостойкие шланги, внутрь которых вставлена металлическая проволока в виде спирали.

Их применяют на участках, где присутствуют большие механические нагрузки и предъявляются высокие требования безопасной эксплуатации кабелей и проводов.

https://youtube.com/watch?v=Lkbe2AWcxOE

На рынке можно найти термостойкую гофру с протяжкой. Тонкий тросик внутри гофрированной трубы обеспечивает легкое протягивания электрического кабеля по внутренней полости изделия.

Производители сегодня предлагают двойное изделия, у которого внешний слой – гофра, внутренний – гладкая труба. Все без исключения виды имеют внутренний диаметр в пределах 11-40,2 мм, внешний 16-50 мм.

Достоинства гофры для изоляции кабелей

Электропровода, телефонные и другие кабели, используемые в быту, имеют собственную изоляцию, но срок ее службы всего 3-5 лет. При этом для короткого замыкания и пожара хватит и незначительного повреждения внешней оплетки.

Еще раньше изоляция может быть повреждена из-за:

• перегрева от скачка напряжения в сети и повышения нагрузки;
• прямого солнечного света;
• повышенной влажности;
• экстремально низких и слишком высоких температур;
• механического воздействия.

Использование гофрированного рукава как дополнительной изоляции, дает двойной эффект: защиту от удара током и предотвращение повреждений самого кабеля. Применение же гофры из негорючих или самозатухающих материалов минимизирует риск пожара.

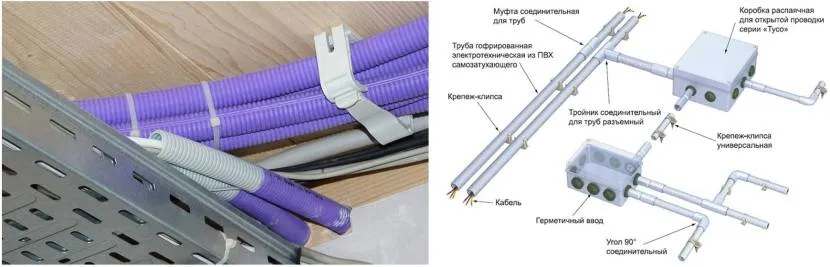

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов. Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Преимущества гофротруб из ПВХ

Гофрированные трубы из поливинилхлорида обладают рядом положительных качеств:

• не являясь проводниками электрического тока, исключают вероятность поражения при повреждении собственной изоляции кабеля.
• Устойчивость к коррозии и воздействию влаги.
• Негорючесть, не требуют заземления.
• Химическая инертность.
• Водонепроницаемость.
• Защищают кабель от повреждений различного характера.
• Широкий диапазон рабочих температур.
• Срок службы с сохранением эксплуатационных качеств не менее 50 лет.
• Применяются при реконструкции старых здании и возведении новых.
• Экологически безопасный материал.
• Неполадки в проводке, расположенной в полости гофры, можно быстро устранить.

Изделия ГОСТ 50827-95 поставляются в удобных для транспортировки бухтах по 100, 50, 25 и 15 метров. В течение длительного времени не изменяют свои рабочие свойства при хранении в пыльных, влажных помещениях.

Только качественная гофра и профессиональная замена гарантия длительного срока службы.

ЗВОНИТЕ:8-831-413-92-96 ул.Переходникова, 27А (Пролетарка)8-831-415-92-96 ш.Сормовское, 1В8-831-423-92-96 ул.Нартова, 6 корп.3

Для чего нужна гофра на глушитель?

Многие владельцы автомобилей, кто задумывал капитальный ремонт выхлопной системы, часто задаются вопросами «Для чего служит гофра глушителя?» и «Гофра глушителя что это?». Начнем, пожалуй, со второго вопроса, и ответ на него автоматически нас приведет к пониманию того, зачем эту деталь устанавливают в выхлопную систему автомобиля.

Гофра для глушителя, что это?

Гофра глушителя представляет собой гофрированную трубку из металла, защищенную снаружи оплеткой, изготовленной из нержавеющей стали. Иногда встречаются конструкции гофры, содержащие такую же оплетку внутри, что позволяет защитить гофрированную трубку и изнутри и снаружи, правда такой вариант детали будет стоить дороже. По обоим концам гофра для глушителя имеет трубки, которые служат для приваривания (закрепления) изделия к трубопроводу выхлопной системы. Если посмотреть на строение такой детали, то сразу станет понятно, гофры глушителя для чего нужны. Ведь они обладают определенной гибкостью, что является их главным свойством и приносит не малую пользу в системе выхлопа.

Гофры могут устанавливать в разных местах выхлопной системы.

Наиболее распространенные места установки:

• сразу после коллектора (приемной трубы);
• перед резонатором (часто вместо катализатора);
• перед глушителем.

И во всех случаях такое изделие будет играть одну и ту же роль, но с разными акцентами, которые зависят от места монтажа

Важно отметить, гофра является герметичной!

Гофра глушителя для чего нужна?

Гофра для глушителя играет сразу несколько полезных ролей в выхлопной системе автомобиля.

• уменьшить и частично компенсировать колебания, передающиеся от двигателя на выхлопную систему;
• уменьшить и частично устранить колебания, возникающие во время движения автомобиля;
• сделать выхлопную систему более гибкой (подвижной), что существенно облегчает монтаж компонентов глушителя, особенно при установке универсального или прямоточного выхлопа;
• увеличить срок эксплуатации деталей выхлопа и крепежных элементов в ней.

В зависимости от точки установки гофры глушителя в системе выхлопа, именно там и будет достигаться большая подвижность и максимальная компенсация колебаний. Все перечисленные свойства указывают на то, что можно использовать гофру глушителя, как элемент тюнинга глушителя.

Гофра для глушителя, какую выбрать?

Если вы решили купить гофру глушителя на свой автомобиль, то выбирайте изделие хорошего качества и известного производителя. На эту деталь приходятся достаточно большие механические и температурные нагрузки, поэтому ее срок службы будет напрямую зависеть от качества ее изготовления. Оплетка гофры должна быть

сделана из качественной нержавейки, внимательно изучите гофру, которую выбираете, оплетка не должна содержать повреждений. Вы можете выбрать гофру с двойной (внутренней и внешней) оплеткой, или только с внешней оплеткой, это будет зависеть от суммы денег, которую вы готовы потратить на этот компонент выхлопа.

При покупке вам следует понять, как выбрать гофру глушителя? Здесь данная деталь должна точно соответствовать вашему авто, а точнее выхлопной системе вашего авто.

Вот параметры, на которые важно обратить внимание, при выборе гофры:

• диаметр присоединительных труб;
• общую длину изделия;
• качество оплетки.

Не зависимо от автомобиля, в выхлопную систему которого вы планируете установить гофру глушителя, в любом случае она будет полезна. Ее ставят в стоковый (базовый), универсальный и прямоточный (спортивный) выхлоп.

Назначение гофры для кабеля

Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.

Его используют в таких целях, как:

• повышение пожарной безопасности при работах на горючих перегородках;
• уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
• предотвращение механических повреждений кабеля;
• уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;
• протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
• увеличение водонепроницаемости при подземном монтаже;
• облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.

Как выбрать надежные гофрированные трубы

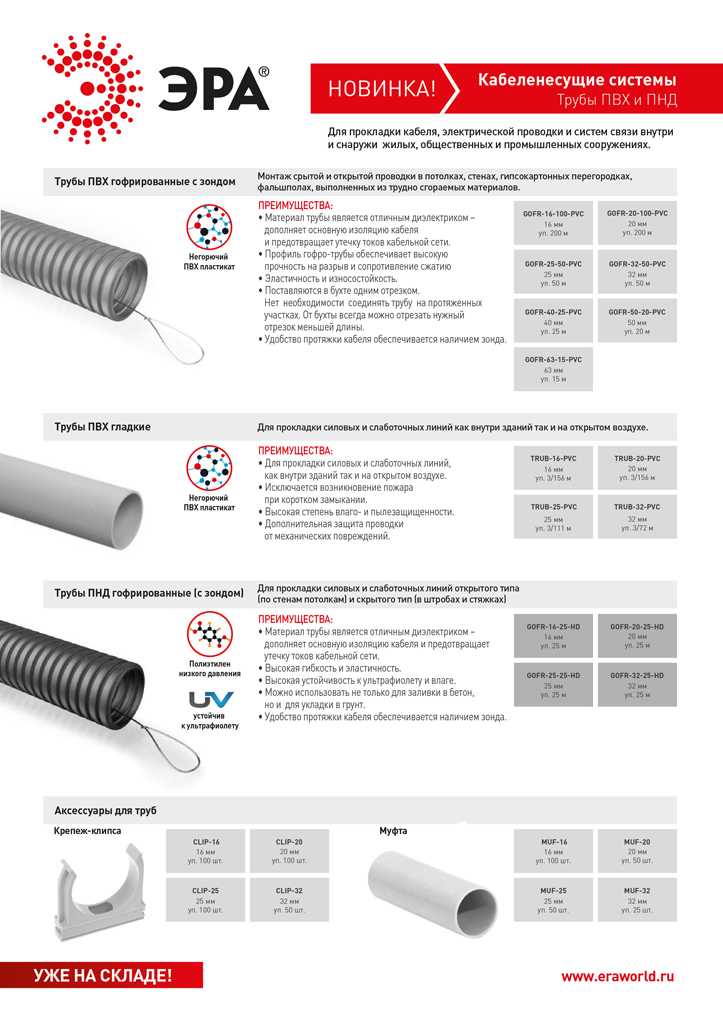

На российском рынке представлены гофрированные трубы из ПВХ и ПНД разных производителей, нередко встречается и продукция неизвестных торговых марок

К использованию подобного оборудования нужно относиться крайне осторожно: соответствие его ключевых параметров (степени горючести, кольцевой жёсткости, прочности на сжатие и изгиб, устойчивости к воздействию окружающей среды) требованиям стандартов и нормативов всегда вызывает вопросы

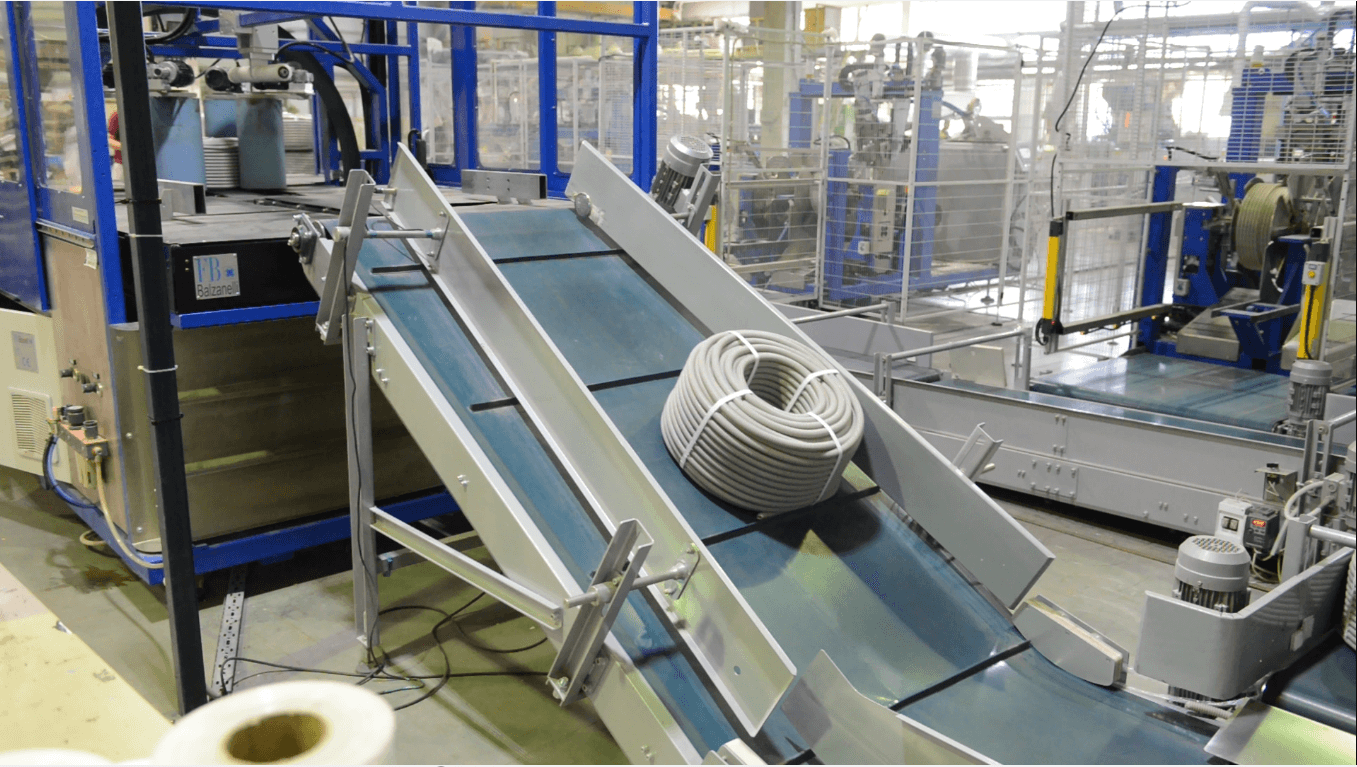

Линия по производству гофротруб IEK на предприятии IEK GROUP

Выбирая гофрированные трубы для монтажа электропроводки, лучше остановиться на предложении проверенного производителя, который дорожит своей репутацией, использует новейшие технологии. Примером качественной и надежной продукции являются гофрированные трубы IEK, которые выпускаются на предприятии IEK GROUP в Ясногорске (Тульская область).

Гофрированные трубы IEK производятся на высокотехнологичной, полностью автоматизированной линии, при их изготовлении используется только качественное сырье. Гофротрубы и аксессуары IEK проходят многоступенчатый контроль качества, поэтому срок их службы составляет не менее 25 лет. Гарантийный срок эксплуатации – три года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения.
