Прокладка кабеля в гофре: как протянуть кабель через гофру

Заведение кабеля в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

• Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
• Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.

• Бокорезы, монтажный нож, рулетка, изоляционная лента.

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки

При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой

Если зонд уйдет в трубку, придется начинать процедуру заново

Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.

Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Продеть кабель в гофру

При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности. Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе

Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы

Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов

Важно не ослаблять контроль за состоянием гофры до конца работы

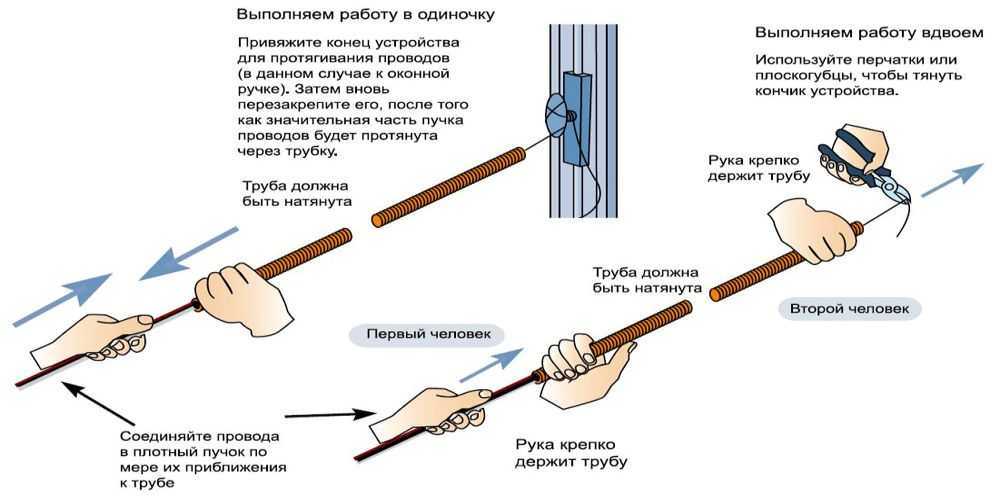

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

Нужно ли прокладывать кабель в гофре

Решение о применении гофротрубы при организации кабельной линии принимается при наличии следующих обстоятельств:

Угроза возникновения пожара. Если основанием под провода выступают стены или перекрытия из горючих материалов (дерево, древесные плиты, вагонка), тогда для минимизации риска возгораний проводку необходимо поместить в огнестойкие защитные оболочки.

Вероятность механических повреждений. Размещенные за стеновой обшивкой или отделкой линии иногда повреждаются при попытках сверления. Наткнувшись на гофру, есть шанс вовремя спохватиться и перенести точку погружения бура в другое место.

Наличие поворотов, изгибов и т.п. Обычные кабель-каналы или трубы в таком случае не обладают требуемой гибкостью. Гофрированные изделия здесь будут отличным вариантом решения задачи.

Необходимость периодической замены кабеля. Если просто замуровать провод в стену или пол, сделать это без разрушения наружной отделки будет невозможно. Гофрированная труба дает возможность выполнить процедуру без необходимости демонтажа покрытия.

Прямые климатические воздействия. Кабель, проходящий на улице, подвергается разрушительному влиянию солнечного света, атмосферных осадков, температурных колебаний и т.п. Чтобы максимально обезопасить электроснабжения жилого или промышленного объекта, проводку помещают внутрь защитной гофры.

Подземная прокладка. Кроме повышенной влажности и механических воздействиях из-за движения грунта, уложенная под землей линия подвергается опасности со стороны грызунов.

Участки в любых закрытых пространствах. Имеются в виду чердаки, подвалы и ниши за подвесными потолками и гипсокартонными стенами.

Повышенная влажность в помещении. Для защиты линий в этом случае используются гофротрубы из ПВХ.

Следует помнить, что даже металлические гофры не способны полностью защитить от прямого воздействия перфораторного бура. Поэтому при сверлении необходимо внимательно следить за поведением инструмента. В идеале после прокладки кабеля скрытым способом делается фото или схема электрической разводки, во избежание проблем в дальнейшем.

Практические советы по выбору гофры

При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.

Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.

Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.

А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

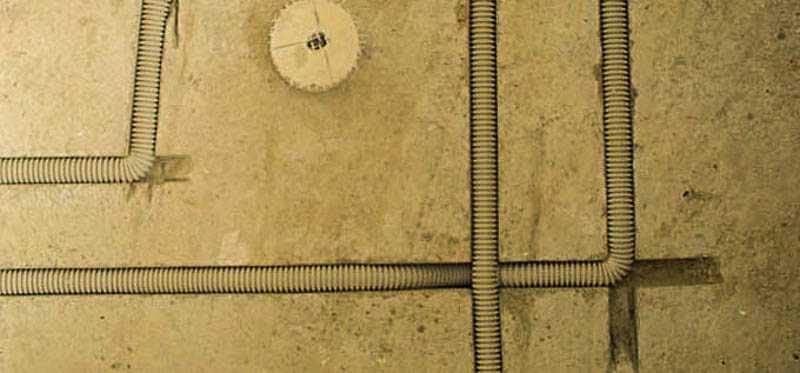

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

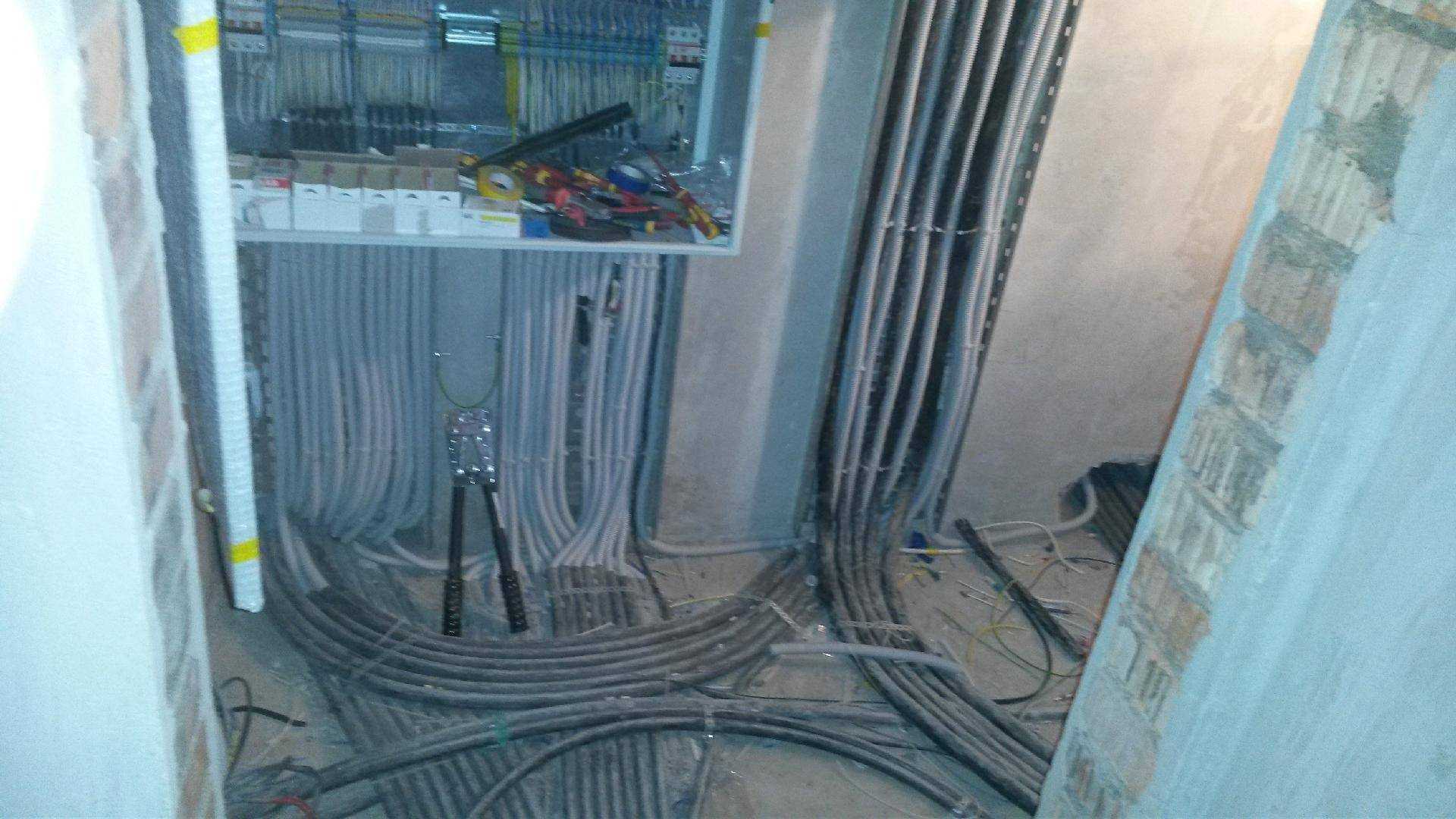

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости;
следует избегать взаимных пересечений электротрасс;
электропитание к выключателям обычно подводится сверху, а к розеткам — снизу;
клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей;
расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать;
стыки гофрированных отрезков формируются соединительными муфтами;
межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться;
поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия

Важно помнить, что изгибы усложняют дальнейшую замену кабелей;
закрепление гофры за подвесным потолком необходимо производить только на бетонное основание.

Как применять приспособления для протягивания кабеля

Отсутствие зонда не является препятствием, так как его можно заменить иными устройствами. Возможно, процесс станет чуть более трудоемким — однако результат будет достигнут. Вот наиболее распространенные способы применения альтернатив зонду.

Задействовать УЗК

УЗК (также известен как буш, он же кондуктор кабельный) — это специализированное устройство для закладки кабельных каналов.

Оно представляет собой монтажный инструмент, с помощью которого протягивают кабель. Состоит УЗК из двух компонентов: гибкой либо жесткой насадки, а также стекловолоконного, нейлонового либо стального прутка. При значительной протяженности буша к нему прилагается лебедка либо катушка для намотки.

Последовательность действий такова:

1. УЗК заводят внутрь трубы.
2. Кабель прикрепляют к бушу (при этом допустимо задействовать кабельный чулок).
3. УЗК вытягивается из трубы, заменяя собой кабель.

Для повышения эффективности процесса используют лебедки (на гидравлике, на электричестве или механические). Чтобы ускорить протаскивание провода и минимизировать силу трения, можно подключить к процессу специальные мази.

Стоимость УЗК может достигать чуть ли не полумиллиона рублей. Естественно, частным домохозяйствам невыгодно приобретать такое устройство, поэтому временно одолжить УЗК у соседей вряд ли удастся. Таким техническим решением пользуются в основном монтажники-профессионалы.

Протяжки УЗК на видео:

Задействовать компрессор или пылесос

Протянуть кабель в металлическую или пластиковую трубу будет предельно несложно, при условии что диаметр изделия невелик. Алгоритм действий таков:

1. Пылесос прикрепляют к одному из концов трубы. С противоположного конца вводят бечевку либо легкую нитку, на которую подвешен небольшой груз. Таким грузиком может стать обычная пробка, пенопластовый или поролоновый шарик. Катушку следует разматывать по мере всасывания нитки в трубу.
2. Как только нить вышла с противоположного конца, провод следует закрепить. Если же он чересчур тяжелый, к нему прицепляют проволоку. Потом с противоположного конца трубы вытягивают бечевку с проводом либо кабелем.
3. Если проволока была протянута, к ней присоединяют проводку и втягивают обратно (по аналогии с ниткой, втягивать следует зондом внутрь).

Протягивание посредством компрессора происходит по этому же алгоритму. Единственная разница заключается в том, что размещают компрессор с той же стороны, откуда вводят нить.

На видео пример использования пылесоса что бы затянуть тонкую нить, а затем с ее помощью, провод.

Устройство с магнитом

Работать с этой протяжкой чрезвычайно легко, но применим он только к трубам из пластика.

Неодимовый магнит

По понятным причинам с металлическими трубами этот способ работать не будет. Магнит закрепляют на проводе, который собираются протянуть. Он станет реагировать на другой магнит — внешний (его следует закрепить на ролике, управляемом монтажником). Для достижения результата надо будет просто просунуть в трубу  провод с ответным небольшим магнитом на конце, и протянуть его перемещая мощный основной магнит по наружной стороне трубопровода.

Этот метод оптимален для ПНД или ПВХ труб со значительным метражом, а также для протяжки провода в полостях потолков, полов и стен. Есть и аналогичные технические решения для не слишком протяженных кабельных каналов. Наконечник с магнитом закрепляют на конец кабеля, и он реагирует на другой магнит, который размещен на стержне из пластика.

Способы монтажа проводки под ГКЛ

Ниже рассмотрены четыре варианта прокладки проводки под гипсокартонными стенами.

Если листы приклеены к базовой стене

В строительстве данный метод отделки можно сравнить с нанесением обычной штукатурки: между стеной и отделочным материалом есть лишь тонкий адгезивный слой. Поэтому для укладки проводов придется штробить стены. В отличие от оштукатуренных стен, штробы можно делать менее глубокими. Однако помните: расстояние между внутренней частью гипсокартона и внешней защитой провода должно быть от 5 мм и выше.

Штробы в гипсокартоне под проводку

Переходим к подрозетникам. Существуют изделия двух типов: внутренние и наружные. Наружные крепятся прямо к поверхности стены (в нашем случае — гипсокартону). Для внутренних нужно проделать углубление в базовой стене на 20 мм. Кабель прячется в штробах, конец размещается в виде кольца прямо в заранее проделанной «ямке» для подрозетника. Углубление в гипсокартоне сверлится уже после завершения отделочных работ (главное, не забудьте пометить, где находится углубление под розетку).

Если монтируются простые коробки для электроустановочных изделий, то углубления в гипсокартоне следует проделывать заранее. Диаметр следует подбирать с запасом на 5–10 мм, учитывая размеры устанавливаемого изделия. Дальнейшие действия аналогичны предыдущему методу: спрячьте кабель в штробах, из его конца сделайте кольцо и разместите в углублении.

Крепление подрозетников в гипсокартоне

Гипсокартон закреплен на специальном металлическом каркасе (отсутствует изоляция)

По данному методу электрическая проводка под гипсокартоном устанавливается между стеной и отделочным ГКЛ. Нужно создать углубления в профиле, затем обработать все края, используя наждачную бумагу, что защитит провод от повреждения изоляционного слоя. Далее протяните кабель по заранее выбранной схеме.

Независимо от использования кабеля с трехслойной оболочкой или изделия в гофре, протягивая его через профиль, в отверстиях разместите специальные втулки. Если не хотите покупать, то сделайте эти предметы самостоятельно, используя обрезки труб. На внешней поверхности ГКЛ нужно нанести схематическое отображение разводки

При вкручивании саморезов важно, чтобы крепежные элементы располагались с отступом от кабеля не менее 100 мм. Это снизит риск повреждения провода и вероятность образования короткого замыкания

Шуруп может стать проводником фазы, передав ее на металлический каркас для крепления гипсокартона. Важно выполнить качественное заземление профиля.

Старайтесь размещать кабель подальше от самого гипсокартона. Отведите его как можно дальше от мест, где будет выполняться сверление.

Другой вариант монтажа проводов — фиксация на несущей стене при помощи специальных клипс. Нужно проделать в стене отверстия с соблюдением технологических промежутков. В таком случае вероятность повреждения кабеля сводится к минимуму. Любой разрыв профиля отображается на разметке, чтобы избежать вкручивания саморезов в пустоту. В случае вертикальной установки кабель фиксируется клипсами или стяжкой к самому профилю.

Наличие утеплителя между листом и базовой стеной

Данный процесс монтажа электрической проводки идентичен предыдущему варианту, однако нужно соблюдать некоторые меры пожарной безопасности. Если изоляцией является минеральная вата или другой негорючий материал, можно действовать по методу выше. Достаточно аккуратно разместить утеплитель рядом с кабелем. Если материал характеризуется какой-то пожарной опасностью, то провода следует прятать в металлических гофрах. Подойдут трубки из пластика, не поддерживающего горение. Желательно устанавливать втулки, о которых писалось выше.

Прокладка кабеля в утеплителе

Утеплитель и гипсокартон усаживаются на клей к базовой стене

Если утеплительный материал является жестким (относится к конструкционным), то можно обойтись без металлического профиля. В таком случае утеплитель и гипсокартон по очереди крепятся к стене при помощи специального клея. Образуется определенный воздушный зазор между базовой стеной и утеплителем. Кабель прячется в штробах. Альтернативный вариант — проделывание каналов в самом утеплителе. Поверх изоляционного материала наклейте листы. При допустимой толщине готовой сэндвич-панели возможен монтаж подрозетников с креплением на несущей стене.

Монтаж проводов под гипсокартоном с утеплителем

Материал для изготовления

Прокладка кабеля в земле

Гофрированные трубы изготавливают из трёх видов полимеров и металла:

1. Полиэтилен высокого давления (ПВД);
2. Полиэтилен низкого давления (ПНД);
3. Поливинилхлорид (ПВХ);
4. Металлорукав.

ПВД

Материал отличается повышенной горючестью. Прокладка провода в гофре из ПВД осуществляется внутри массивов, не допускающих возгорание. Это скрытая проводка в монолитном бетоне, пеноблоках и других прочных материалах. Достоинством ПВД гофры является эксплуатационный температурный диапазон от -500 до +900.

ПНД

Гофротрубы из полиэтилена низкого давления – по своим характеристикам универсальные изделия. Прокладку кабельных сетей в трубах из ПНД осуществляют скрытым и открытым способами. Гофру монтируют на фасадах зданий и внутри помещений, а также в грунте.

ПВХ

Это пожаробезопасный материал. Он не поддерживает горение, то есть гофра обладает самозатухающим свойством. Гибкие шланги применяют для монтажа электрических магистралей внутри пустот строительных конструкций. Их прокладывают по перекрытиям внутри подвесных потолков, под напольным покрытием и в штробах стен.

Металлорукав

Последнее время часто используют металлорукав для прокладки кабеля в гофре. Гофрированные металлические оболочки – гибкие ребристые шланги из нержавеющей стали и алюминия. Металлорукав надёжно сохраняет проводку от чрезмерного нагрева и различных механических воздействий.

Металлорукав

Выводы и полезное видео по теме

Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.

Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.

Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:

Протяжка провода через гофрорукав в подробностях:

Обзор разных видов электромонтажных гофр:

Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

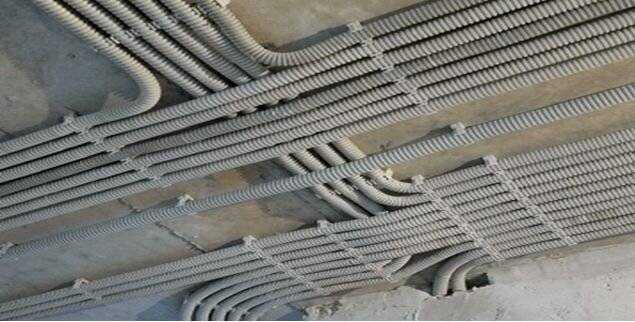

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
