Основные правила монтажа проводки в чердаков и подвалов

Выбор типа и места установки розеток

Тип розетки должен исключать возможность проникновения конденсата внутрь конструкции. Для этого вам подойдут закрытые герметичные модели, где штепсельные контакты закрываются специальной крышкой.

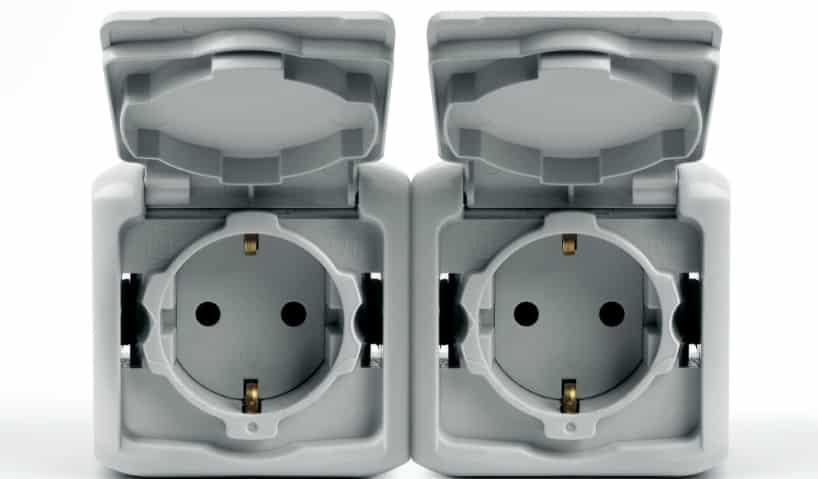

Рис. 5. Герметичная розетка

Установка розеток производится в наиболее удобном месте на высоте не менее 1м от пола на диэлектрической подкладке. Подключение розетки выполняется кабелем через герметический ввод, нарушение целостности корпуса и попадание влаги внутрь недопустимо. Заметьте, не стоит подводить линию питания или освещения сверху, так как конденсат, скапливаясь, может попадать внутрь.

Особенности проводки

При устройстве освещения подвальных помещений нужно использовать индивидуальный понижающий трансформатор. В специализированных магазинах он стоит недорого, поэтому его нужно обязательно приобрести, чтобы снизить до минимума вероятность короткого замыкания и других проблем, характерных для электричества в подвале.

Освещение подвального помещения.

Одновременно с этим, нужно обратить внимание на некоторые рекомендации по проводке освещения:

Проводка должна быть смонтирована под потолком (около 150-200 см от пола)

Очень важно, чтобы высота подвала позволяла произвести такой монтаж.
Выключатели должны быть установлены на высоте более 100 м от пола, если это возможно (во-первых, это удобно, а во-вторых – обеспечивает высокий уровень безопасности). Ведь в ряде случаев подвальные помещения затапливает талая вода или грунтовая.
В процессе устройства подвального помещения нужно отдавать предпочтение тем материалам, которые имеют высокий уровень влагоустойчивости.

Помимо этого, рекомендуется сделать дополнительный гидроизоляционный слой (как внешний, так и внутренний), если в подвале предполагается устроить жилое помещение.

Говоря о проводке непосредственно, нужно отметить, что при использовании в подвале она должна соответствовать следующим требованиям:

  • Сечение провода должно составлять 2.5 мм и более.
  • Если в подвальном помещении предполагается использовать мощные светильники или электрическую технику, то проводку нужно выбирать с сечением в 4-5 мм.
  • Электрический щиток должен быть сделан из металла. Кроме того, в нем необходимо организовать защиту от переувлажненного воздуха. Идеальный вариант – установка в отдельном помещении.

Грубые ошибки при монтаже электропроводки

Оголенные концы ничем не изолированы, не заключены в распаечную коробку и находятся в непосредственной близости друг к другу (при коротком замыкании велика вероятность возгорания) Отследить нужный провод практически невозможно Не изолированы соединения и находятся в непосредственной близости от водопроводный труб (высокий риск короткого замыкания и возникновения пожара) Прошли уже давно те времена, когда подвалы и чердаки оставляли пустыми или, в лучшем случае, использовали их как технические помещения, где осуществлялся монтаж различных коммуникаций — канализация, вентиляция, отопление.

Но все, же случаются ситуации, когда необходимо произвести монтаж электропроводки на чердаках, в подвалах, погребах. В этой статье мы попробуем разобраться, как правильно произвести .

Итак, прежде чем начать монтаж, необходимо определить к какому типу помещений относятся подвал и чердак. Начнем с подвала. Подвальные помещения относятся к помещения с повышенной влажностью, следовательно, к электропроводке в данном случае, предъявляются повышенные требования.

Так, напряжение в помещениях с повышенной влажностью должно быть не более 48 В, провода должны соответствовать нагрузке, с учетом пониженного напряжения.

Как и в случае монтажа электропроводки в подвальных помещениях, светильники должны быть герметичного исполнения, для предотвращения попадания пыли внутрь. Выключатели, розетки и другое оборудование необходимо также размещать вне чердака.

Сергей Серомашенко

Выполняем электромонтаж

Ну и, наконец-то, мы подошли к самому главному вопросу статьи – как сделать освещение в подвале жилого дома своими руками. Для начала выделим несколько важных моментов, после чего рассмотрим пошаговую инструкцию по монтажу.

  1. Если потолок низкий, светильник лучше разместить на стене, чтобы он не мешал, и угроза повреждения плафона свелась к минимуму.
  2. Обязательно защитите кабель специальным пластиковым коробом либо металлической трубой с толщиной стенок не менее 2 мм. О том, как провести электропроводку в трубах, мы говорили в соответствующей статье.
  3. Если погреб представлен отдельным сооружением, рекомендуем сделать уличное освещение входа, чтобы в ночное время можно было безопасно спуститься за продуктами либо инструментом.
  4. Если подвал жилого дома либо гаража сырой, выключатель лучше вывести наверх, установив его при входе в сооружение.
  5. Линию освещения рекомендуется выводить открытым способом, на высоте от пола около 2-х метров, чтобы минимизировать вероятность механических повреждений. Более подробно о том, как должна осуществляться прокладка кабеля в подвале, мы рассказали в отдельной статье.
  6. Мощность понижающего трансформатора должна не меньше, чем на 30% превышать мощность всех светильников, которые будут к нему подключаться.

Если Вы будете соблюдать все эти требования и рекомендации, готовая система освещения в подвале будет безопасной и долговечной. Провести свет на самом деле несложно, даже неопытному электрику. Все что нужно сделать – протянуть от вводного щитка в доме либо коттедже отдельную линию, защищенную автоматом и, если это потребуется, УЗО. Подключение светильников не составит труда, собственно, как и установка выключателя света. Готовая система освещения должна выглядеть примерно так, как на видео ниже.

Вот и все, что хотелось рассказать Вам о том, как сделать освещение в подвале жилого дома либо гаража. Как Вы видите, ничего сложного в электромонтажных работах нет, главное учитывать все предоставленные требования и рекомендации!

Похожие материалы:

Освещение в подвале – вопрос, требующий особого внимания. Это связано с тем, что подземное помещение имеет определенные особенности, которые необходимо учитывать при организации любых электрических работ.

При устройстве освещения в подвальном помещении не следует экономить на приобретении высококачественных светильников, устройств защиты и аварийного отключения, надежных кабелей и проводки. Кроме того, дополнительные затраты могут возникнуть при необходимости организации внешней проводки (за пределами подвального помещения), а также при выводе выключателей и розеток на первый этаж загородного дома.

Правила и требования к подключению электричества в погребе

Освещение подвала тоннельным фонарем.

Погреб обычно строится из несгораемых материалов, которыми являются кирпич, бетон, но вот полы в помещении токопроводящие, они могут состоять из битого кирпича, быть просто грунтовыми. Из особенностей необходимо отметить и то, что уровень сырости в подвале или погребе выше, чем в обычных помещениях, поэтому к прокладке электрики надо подходить с полной серьезностью.

Проводить электрическую сеть рекомендуется с учетом следующих требований:

  • напряжение сети не должно быть выше 42 В. Для обеспечения данного условия используются специальные понижающие трансформаторы;
  • кабели прокладываются с использованием изоляторов, роликов. Если проводка делается скрытая, то нельзя применять стальные трубы, толщина которых составляет меньше 2 мм;
  • освещение монтируется с применением специальных защищенных светильников, вариант из обычной голой лампы накаливания не подходит. Патрон должен быть герметично защищенным, чтобы влага не могла в него попасть;
  • выключатели нельзя монтировать внутри погреба, только в смежном сухом помещении или снаружи;
  • все используемые подвесы для светильников необходимо проверить на наличие выдержки пятикратной нагрузки. Перед монтажом требуется проверить крепления, элементы подвеса на предмет отсутствия повреждений и деформаций, которые могут привести к порче линии и обрушениям.

В чем отличие погреба от подвала?

Чтобы Вы сразу поняли разницу между двумя помещениям, рассмотрим, в чем их основное отличие. Подвал, как правило, находится ниже уровня земли частного дома. В данном сооружении принято хранить садовый инвентарь и инструмент. Если подвал находится в гараже, здесь может быть оборудована небольшая мастерская либо даже комната отдыха (некоторые умудряются сделать из подвального помещения коттеджа даже бильярдную). Что касается погреба, его главное предназначение – хранение закупорки, овощей и фруктов. Как и подвал, погреб должен находиться ниже уровня земли, но не обязательно данное сооружение должно быть прям под жилым домом. Иногда погреб сооружают на территории дачного участка недалеко от самого жилья.

Что касается освещения, то в обоих случаях правилами ПУЭ предъявляется одно главное требование – проводка должна быть надежно защищена от сырости и механических повреждений. Далее мы подробно рассмотрим, как сделать свет в подвале либо погребе своими руками.

Осветительные приборы

Очень важно правильно подобрать осветительные приборы. От этого будет зависеть безопасность эксплуатации всего здания и качество освещения в целом

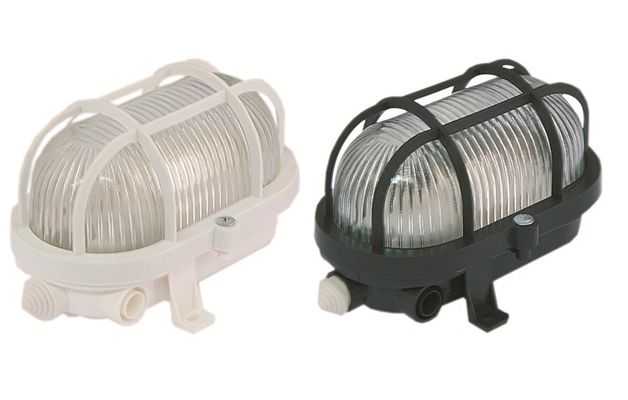

Светильники, используемые для освещения подвала, должны иметь хорошую защиту от влаги.

Подвальные светильники должны соответствовать следующим требованиям:

  • Высокопрочный плафон.
  • Достаточный уровень защиты от воздействия влаги.
  • Безопасность для человека.
  • Светильники должны быть устойчивы к коррозии.

Не следует использовать простые лампочки, потому что при воздействии влаги они будут быстро перегорать, что может потенциально привести к замыканию. А короткое замыкание в подвале – очень опасная штука.

В процессе выбора приборов освещения требуется обратить внимание на уровень защиты светильника от влаги – он должен быть не хуже IP 44

Светильники для погреба

Чтобы правильно провести свет в погреб, необходимо не только обращать внимание на прокладку кабелей, но и на подбор светильников. Обычные лампы накаливания, которые крепятся без плафона, в данном случае совершенно не подходят, так как влага легко может попасть в патрон, а это может привести к самым неприятным последствиям

Лучше всего брать модели, которые полностью защищены от влаги. Обычно они предназначены для установки в гаражах, на улице. Такие светильники имеют корпуса, не подверженные ржавчине, вес их небольшой.

Необходимо и правильно выбирать класс защиты светильника, он не должен быть меньше, чем IP44, хотя специалисты рекомендуют брать модели класса IP57. Такие светильники даже можно погружать в воду на короткое время. Снаружи обычно они защищены металлической сеткой, то есть они останутся целыми, даже если их случайно зацепить.
