Тэны и регуляторы мощности для самогонных аппаратов

Какой ТЭН подойдёт для самогонного аппарата

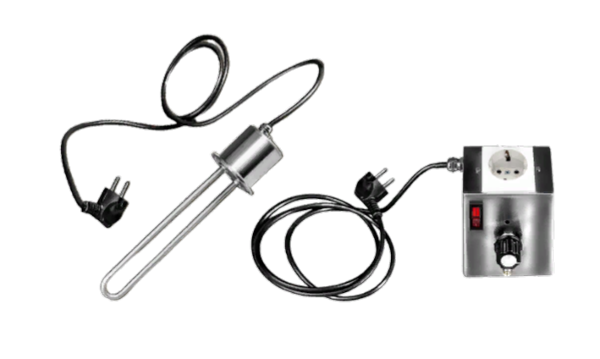

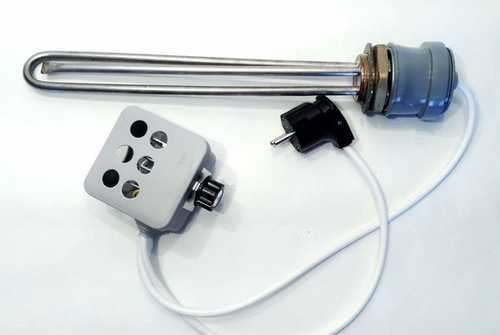

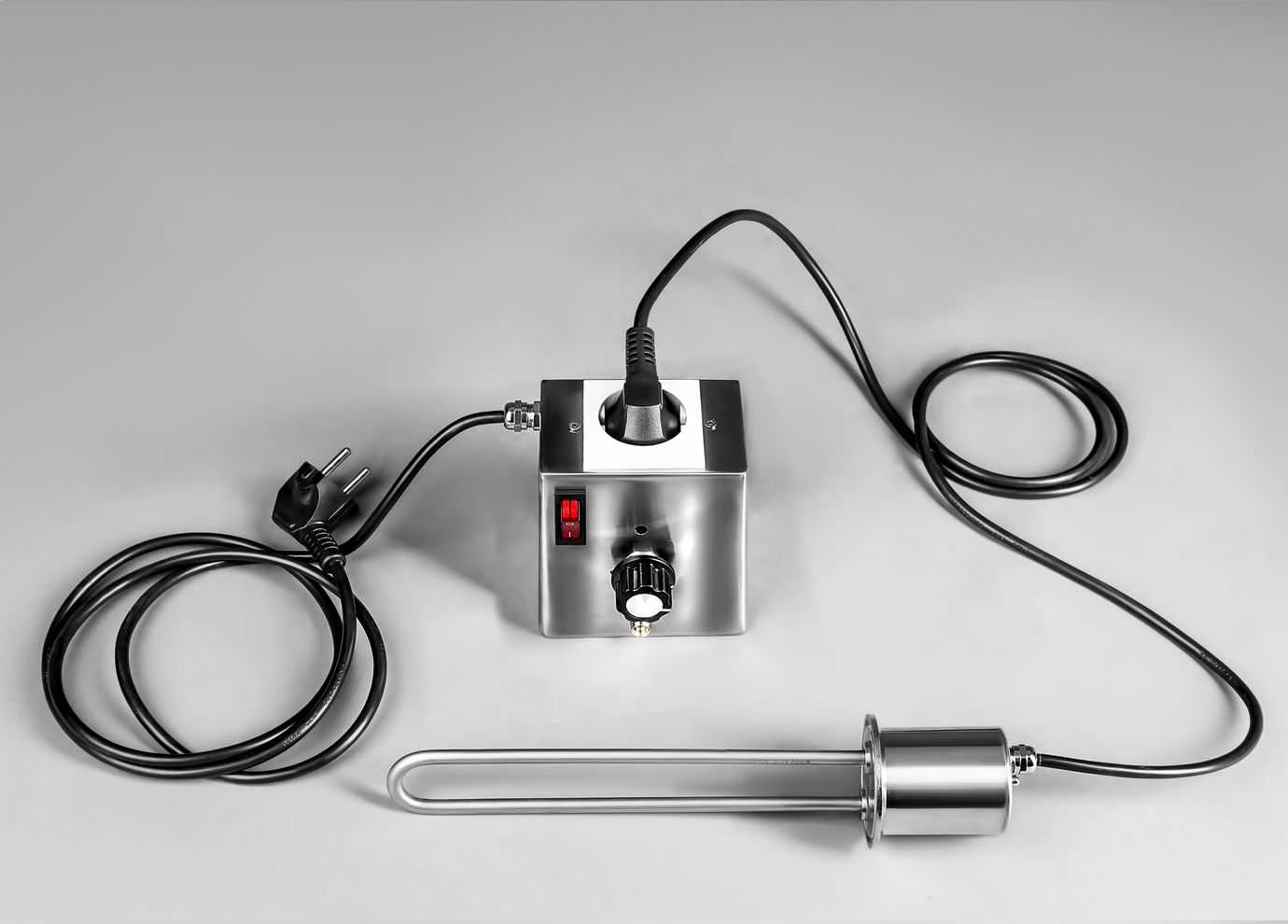

Лучше всего подойдёт ТЭН со ВСТРОЕННЫМ терморегулятором (от 300 до 2000 рублей). Лучше всего подходит ТЭН с терморегулятором из нержавейки. В зависимости от мощности, они стоят от 300 рублей и выше. Достойные можно приобрести за 2 тыс. рублей, которые будут служить вам верой и правдой довольно долго.

Для каждого объёма браги необходима своя мощность:

Форма нагревателя значения не имеет. Главное, чтобы вкручивался в бак.

• Дo 10 литров – 1 кВт.
• Дo 20 литров – 2 кВт.
• Дo 30 литров – 3 кВт.
• До 40 литров – 4 кВт.

Подробное видео про виды ТЭНов и их работу можно посмотреть на Youtube канале Hootch Samogon. Пусть ребята и рекламируют свою продукцию, но всё равно рассказывают приличное количество информации и делятся опытом с другими самогонщиками.

Область использования тиристорных устройств

В каких целях можно использовать такое устройство, как регулятор мощности тиристор. Такой прибор позволяет более эффективно регулировать мощность нагревательных приборов, то есть осуществлять нагрузку на активные места. Во время работы с высокоиндуктивной нагрузкой тиристоры способны просто не закрыться, что может приводить к выходу такого оборудования из нормальной работы.

Можно ли самостоятельно осуществить регулирование оборотов в двигателе прибора?

Многие из пользователей, которые видели или даже на практике применяли дрели, углошлифовальные машины, которые по-другому называются болгарками, и другими электроинструментами. Они могли легко увидеть, что число оборотов в таких изделиях зависит, главным образом, от общей глубины нажатия на кнопку-курок в устройстве. Такой элемент как раз и будет находиться в тиристорном регуляторе мощности (общая схема такого прибора указана в интернете), при помощи которого и происходит изменение общего числа оборотов.

Стоит обратить своё внимание на то, что регулятор не может самостоятельно менять свои обороты в асинхронных двигателях. Таким образом, напряжение будет полноценно регулироваться на коллекторном двигателе, который оборудован специальным щелочным узлом

Монтаж и замена

Для проведения монтажных работ, потребуются следующие инструменты:

• крестовая и шлицевая отвёртка;
• плоскогубцы;
• гаечные ключи;

Если осуществляется замена ТЭНа, то прежде, чем установить новый элемент, производятся демонтажные работы вышедшего из строя нагревательного элемента.

Прежде, чем приступать к этой операции, необходимо обесточить водонагреватель, вынув вилку или отключив автоматы на центральном электрощите, если бойлер подключён напрямую.

Установка осуществляется в такой последовательности:

1. Необходимо тщательно вымыть бак от образовавшейся накипи и протереть его ветошью.
2. Новый ТЭН устанавливается таким образом, чтобы резиновая прокладка ровно прилегала к поверхности соединяемых деталей. Все резьбовые соединения должны быть затянуты необходимым моментом. Когда ТЭН будет установлен, к нему подсоединяются электрические провода.
3. Затем устанавливается нижняя крышка, и бойлер наполняется водой. Если протечки отсутствуют, то можно включитьводонагреватель в электрическую сеть.

Определение эффективности нового водонагревателя

Как начать экономно и правильно пользоваться новым бойлером? Эксперты акцентируют на определении его энергоэффективности при покупке.

Общие правила

Перед приобретением техники пользователю нужно:

• сравнить в магазине энергоэффективность дорогих и бюджетных моделей для установления окупаемости техники;
• уточнить, что класс энергетической эффективности включает КПД, потери за час при нагреве и поддержке температуры, циркуляции. Информация указывается в буклете изготовителя;
• учитывать литраж емкости, скорость работы ТЭНа, тип монтажа для уточнения совокупных расходов.

Интересно знать! На европейских моделях бойлеров энергоэффективность указывается с 2013 года, на американских — с 2009.

Расчет затрат на годовую эксплуатацию

Для вычислений понадобится информация о классе энергоэффективность, виде и стоимости теплоносителя. Дальнейшие расчеты выполняются по формуле:

• для газовых моделей умножается количество дней в году на энергоэффективность и стоимость куба газа;
• для электробойлеров умножаются количество дней в году на энергоэффективность и стоимость кВт/часа.

Интересно знать! Тест DOE для водонагревателей учитывает температуры холодной (15 градусов) и горячей (60 градусов) и определяет производительность устройства для семьи из 3-х человек как 240 л в день.

Мощность ТЭНа как фактор экономии

Чем больше мощность ТЭНа, тем быстрее нагреется вода. Учитывайте, что в домах с однофазной схемой разводки выделяется от 7 до 10 кВт мощности. Производительный водонагреватель приведет к повышению нагрузки на сеть, огромным затратам энергии и выбиванию автоматов защиты.

Источник

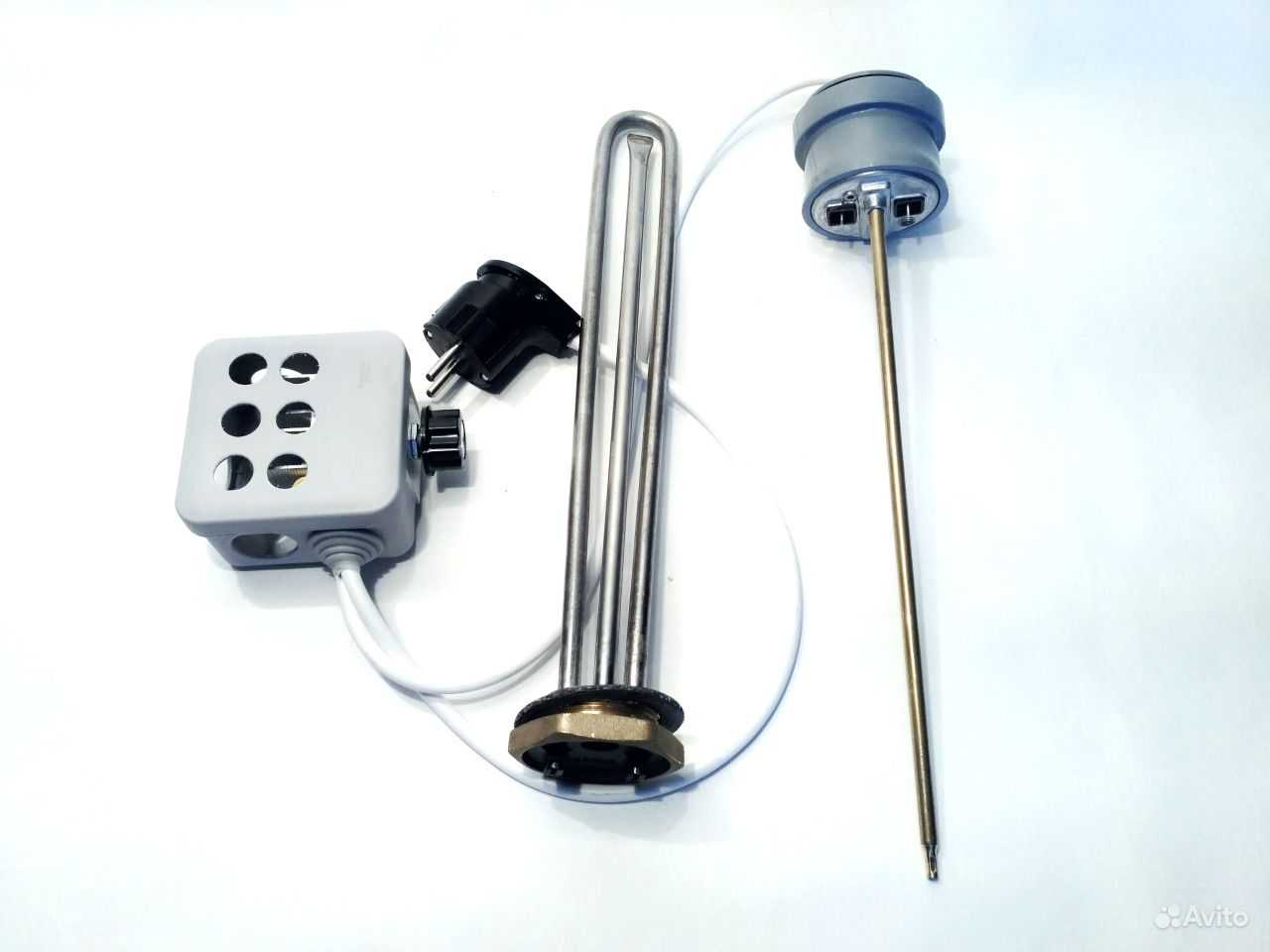

Подключение ТЭНа с терморегулятором

Рассмотрим принцип работы и схему включения.

Они используются для бойлеров и котлов отопления. Берём универсальный на 220В и 2-4,5кВт, обычный, с чувствительным элементом в виде трубочки, помещается он внутрь ТЭНа, в котором есть специальное отверстие.

Тут видим 3 пары нагревательных элементов, итого шесть, подключать нужно следующим образом: на три садим ноль и на другие 3 – фазу. В разрыв цепи вставляем как раз наше устройство. Он имеет три контакта, на фото ниже видно один по центру сверху и два снизу. Верхний используется для включения к нулю, а какой из нижних к фазе надо проверить тестером.

Ставим регулятор на минимум – звоним тестером в левый нижний с верхним – есть звуковой сигнал, а на втором нет, теперь увеличим градус и тестер звонит уже правый нижний с нулём. Значит питание приходит на ноль (верхний) и с него идёт на ТЭНы, т.е. запитываются. А левый нижний вывод можно использовать для индикатора, чтобы индицировалось, когда отключён ТЭН.

1. Термостатом. В этом случае ТЭНы выключаются при достижении заданной температуры и включаются при падении температуры ниже заданного предела.
2. Регулятором. В этом случае происходит плавная регулировка мощности.

Термостатов на рынке великое множество, регуляторов тоже. Для этого используют симмисторные регуляторы мощности (аналогичные диммерам для регулирования яркости ламп). Вам нужно выбрать с запасом по мощности. Т.е. если у вас ТЭНы суммарно потебляют 3000 Ватт, то нужно регулятор 4000 Ватт и больше, лучше 5000

Также на регуляторе должен быть радиатор, обратите на это внимание, чем больше радиатор — тем лучше (в магазинах пишут «3500 Ватт» и они без радиатора и держут по факту всего 300 ватт)

Также вы можете понижать мощность ТЭНов другими способами — установив выключатель и отключать один из ТЭНов. Дополнительно можно поставить диод — он заставит ТЭН работать в половине от мощности. Т.е. схема такая:

1. Устанавливаем на каждый из ТЭНов выключатель.
2. Параллельно выключателю одного из ТЭНов ставим диод.
3. Ставим общий выключатель (автомат, например) на оба ТЭНа.

Тогда работает это так:

1. Включены оба выключателя — максимальная мощность двух тэнов (100%).
2. Выключен выключатель (тот который без диода) — работает 1 ТЭН на полную мощностью (50%).
3. Выключен выключатель параллельно которому диод установлен, а второй выключатель включен — работает 1 ТЭН на полную мощность, а второй на половину, итого 75% от всей мощности (полтора ТЭНа).
4. Выключены оба выключателя — работает только 1 ТЭН на половину мощности (25% от всей мощности).

Вот еще идея как сделать регулятор:

Есть готовое решение, например, gt10000w, обычно это безымянные приборы китайского производства, лучше выбирайте сами в интернете, по запросу в поиске «Регулятор мощности для ТЭНа 5000 кВт» (ну или какая у вас мощность указывайте).

Регулятор мощности для ТЭН не создающий помех

В интернете есть множество примитивных схем симисторных регуляторов мощности. Собранные по этим схемам регуляторы заполонили рынок, включая всем известный Aliexpress. Схемы очень простые и имеют минимум компонентов, не требуют настройки, поэтому заслужили огромную популярность среди потребителей. Но, они все имеют один недостаток, а именно большие помехи, которые излучает регулятор мощности при изменении угла фазы открытия симистора. Помимо помех нагруженное устройство, особенно электродвигатели, нагреваются и создают значительное гудение.

Представленный в этой статье регулятор мощности для ТЭН не создает помех и может регулировать мощность до 3кВт. Незначительное изменение номиналов (читать ниже) даст возможность регулировать обороты синхронного или асинхронного двигателей без значительного их нагрева, как например, при использовании примитивного симисторного регулятора.

Схема регулятора мощности для ТЭН не создающего помех

Принцип регулирования основан на интервальном открытии и закрытии симистора в момент прохождения синусоиды через ноль. Грубо говоря, одну секунду симистор открывается, а потом секунду он закрыт. Эти интервалы вырабатывает генератор, и они настраиваются переменным резистором.

Теперь подробнее. Диодный мост VD1-VD4 выпрямляет напряжение переменного тока

220В. Далее с помощью балластного конденсатора C1 и стабилитрона VD5 напряжение понижается и стабилизируется на уровне +12В. Пульсации сглаживаются емкостью C2. Напряжение +12В будет питать схему управления симистором VS1.

Генератор имеет практически постоянную частоту (около 1Гц) с изменяемой шириной импульса.

При спаде импульса на выходе таймера DA1 (вывод 3), его 7 вывод внутренне (через встроенный транзистор) соединяется с общим проводом (GND) и через светодиод U1, резистор R4 и светодиод HL1 протекает ток около 10мА. Внутренний светодиод U1 засвечивается и оптосимистор U1 открывается, подавая управляющий ток в вывод G симистора VS1. Открытие оптосимистора происходит только при прохождении синуса через ноль, так как MOC3063 имеет такую схему контроля. Это и исключает помехи данного регулятора. Открывшийся симистор VS1 пропускает через себя ток нагрузки ТЭН.

Схемы включения ТЭН в однофазную сеть.

Трубчатые электронагреватели рассчитаны на конкретное значение мощности

инапряжения , поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения:12 ,24 ,36 ,42 ,48 ,60 ,127 ,220 ,380 В , однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить параллельно

два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно

, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.

Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается

в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.

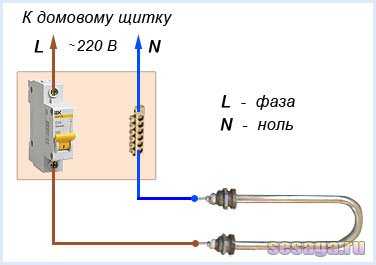

2.2. Включение через автоматический выключатель.

Будет на много удобнее, если на ТЭНы подавать напряжение с помощью автоматического выключателя. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Подача и отключение напряжения будет осуществляться включением/выключением

автоматического выключателя.

Следующий вариант включения нагревателей осуществляется двухполюсным выключателем, что является наиболее предпочтительным, так как в этом случае фаза и ноль разрываются одновременно и ТЭН полностью отключается от общей схемы. Напряжение подается на верхние клеммы выключателя, а к нижним подключается нагреватель.

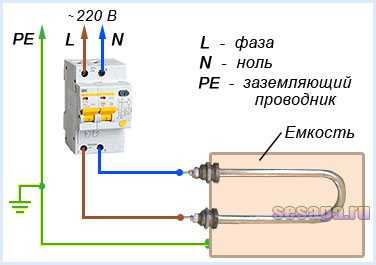

Если электрический нагреватель используется для нагрева воды и в доме проведено заземление

, то для защиты от поражения электрическим током в случае пробоя изоляции нагревателя есть смыслустановить УЗО или дифавтомат.

В этом случае заземляющий проводник

соединяют с корпусом ТЭНа или подключают на специальный винт, закрепленный на корпусе емкости. Рядом с таким винтом изображают знак заземления. Рассмотрим схему с дифавтоматом:

Защита с дифавтоматом работает следующим образом: при пробое изоляции нагревателя на его корпусе появляется фаза, которая используя наименьшее сопротивление «пойдет» по заземляющему проводнику РЕ

и создастток утечки . Если этот ток превысит уставку, то дифавтомат сработает и отключит подачу напряжения. Если в цепи произойдеткороткое замыкание , то и в этом случае сработает дифавтомат и обесточит ТЭН.

При использовании УЗО между ним и нагревателем необходимо установить дополнительный однополюсный автомат, который в случае короткого замыкания отключит подачу напряжения на нагреватель и защитит УЗО от тока короткого замыкания. В случае пробоя изоляции УЗО отключит подачу напряжения.

Аппарат своими руками – тонкости процесса для новичков

Если вы решились оборудовать перегонный куб ТЭНом, то проследите, чтобы составляющие аппарата давали возможность получать качественный домашний алкогольный дистиллят или спирт-сырец.

Для этого обязательно оснастите его по всем правилам, добавив в систему:

• холодильник со змеевиком. Эта часть вопросов не вызывает, поскольку обязательна для дистилляторов;
• сухопарник, в котором остается большая часть сивухи и конечный продукт становится чище от примесей;
• царгу (укрепительную колонну) – с наполнителем или без него. Хоть и не обязательная часть аппарата, но помогает очистить самогон и получать спирт-сырец градусов 80 – 85;
• биметаллический или электронный термометр, под который в верхней части куба устанавливают капсулу из металлической трубочки.

Чтобы понять, зачем в перегонном кубе обязателен термометр, достаточно знать основы самогоноварения. Спирт испаряется при температуре от 78,4 до 85°С. Все, что испаряется ниже этого показателя (а капать начинает уже при 65°С) – головы, насыщенные ядом: метиловый спирт, ацетон, прочие легкие составляющие сивушных масел. Их лучше отправить в канализацию.

Обычно эти первые капли составляют до 10% общего перегона. Можно считать и по другому – 50 мл из каждых 10 л бражки в кубе.

Когда нагрев перешел через отметку 85°С, начинают вместе с парами этилового спирта (который нам и нужен) активно выделяться вредные фракции. Это хвосты, еще содержащие алкоголь, но уже насыщенные сивухой, от которой бывает тяжкое похмелье и даже отравление.  Хвосты отбирают отдельно. Добавлять их к телу самогона нельзя. Зато можно не выливать, а при следующем перегоне добавить к браге — выход самогона увеличится.

Для получения самогона, превосходящего по качественным характеристикам магазинный (не говоря о фальсификате) необходим продуманный современный подход к дистилляции. В этом помогут ТЭН с терморегулятором, термометр и правильно подобранное навесное оборудование.

Статья вам полезна? Ставьте лайки, делитесь информацией с друзьями в соцсетях.

Меры безопасности

Весь процесс сборки самодельного регулятора мощности должен происходить строго по схеме и инструкции при соблюдении правил безопасности.

Диммер работает при высоком напряжении в 220 вольт, в целях безопасности не касайтесь устройства инструментом, а тем более голыми руками.

Однако знайте, что от фланца и, соответственно, симистор током не бьёт – проверено на личном опыте.

Работоспособность диммера следует проверять на лампах накаливания мощностью от 60 до 80 Вт.

Подключать энергосберегающие, светодиодные или другие лампы, в которых включены пусковые устройства и импульсные преобразователи не рекомендуется.

Немного про охлаждение

Для охлаждения необходим, как ни странно, радиатор охлаждения.

Его следует при крепить к фланцу регулирующего элемента, при этом нанести между ними слой теплопроводной пасты.

Подобрать площадь поверхности радиатора необходимо путём проб и ошибок.

По опыту должен сказать, что если ваш самодельный диммер будет установлен на паяльник, лампу накаливания или другой предмет мощностью до 80 Вт, то можно будет обойтись без радиатора.

Если же регулятор будет использоваться в устройстве мощность регулируемой нагрузки которого достигает 1000 Вт, то потребуется радиатор с площадью 200 сантиметров квадратных, такой радиатор при длительной работе (5 часов) у меня нагревался до 90 градусов цельсия.

Ну и для длительных работ с нагрузкой мощностью 3 кВт я брал такой же радиатор, при этом установил дополнительно вентилятор-кулер из компьютера для охлаждения процессора, питание которому обеспечивалось от миниатюрного выпрямителя. При этом всём температура радиатора была комнатной.

Рекомендую следующее видео, в котором автор самостоятельно изготавливает регулятор мощности своими руками:

Основные виды

ТЭНы бывают разной мощности. Чем он мощнее, тем интенсивнее греется жидкость внутри. Более того, терморегулятор – это как раз та деталь, которая является основой. Если вы правильно выбрали все технические характеристики и добросовестно выполняете все правила его эксплуатации, водонагреватель будет служить долгое время без внеплановых чисток. Итак, какими они бывают.

Стержневой

Он состоит из стальной трубки небольшого диаметра (приблизительно до 10 мм) и длины (около от 25 до 45 см), которая зависит от объёма и мощности нагревателя. Этот термостат помещается в трубку ТЭНа и работает он по элементарным законам физики. Когда трубка нагревается, она расширяется линейно, и это позволяет надавить на выключатель. Однако их главный недостаток – неточность и дороговизна использования. Когда горячая вода выходит из бака, поступающая холодная очень быстро охлаждает термостат. По этой причине бойлер по времени греется больше, чем на самом деле надо, а это повышает затраты на электричество и сокращает срок эксплуатации и его деталей.

Стержневой аппарат

Капиллярный

Этот тип считается более прогрессивным. Он состоит из полиэстерового корпуса, который не поддаётся окислению достаточно длинный срок. В него встроено переключающее устройство (термический регулятор). Его работа происходит по принципу объёма расширительной жидкости в капиллярной трубке (тот же физический закон, что и в предыдущем) Расширительная жидкость внутри баллона, которая по плотности отличается, при нагревании меняет свою плотность, после чего действует на установленную мембрану и отключает подачу электропитания. По сравнению со стержневыми, такие приборы точнее в своих показаниях и, как результат, экономнее.

Электронный

Электронный – наиболее современный тип, а значит самый точный и безопасный.

В свою очередь они бывают двух видов: термостат безопасности и регулировочный. Если он будет пуст в тот момент, когда напряжение поступает к нагревательному элементу, тогда включится защита, которая отключит питание.

Другие виды

1. Электронные и электромеханические.Первый работает благодаря специальным электронным датчикам. Второй – благодаря биметаллическим элементам.
2. Простые (нужные градусы устанавливаются вручную) и программируемые (отличается более высокой точностью).
3. Накладные (при электронном управлении используются наиболее часто) и врезные (больше предназначены для механического управления).
4. Предназначенные для бойлеров с косвенным (непрямым) нагревом. Они значительно сэкономят ваши средства, потому что нагревают воду, при этом используя только питание для отопительного прибора. Но жидкость, которая циркулирует в отопительной системе не может нагреваться выше отметки, которая задана изначально.

Схема самодельного РН 220 В с тиристорами

Тиристорные сборки также эффективные, одновременно они не отличаются особой сложностью. Силовым ключом тут выступает тиристор. Главное отличие от самоделок на симисторах — каждая полуволна имеет свой индивидуальный ключ, снабженный динистором для управления.

Для схемы взяли отечественные детали. При установке тиристора VS1, диодов VD1–VD4 на радиаторы (охладители), то устройство сможет работать с нагрузкой в 10 А: при 220 В можно будет обслуживать 2.3 кВт.

В сборке лишь 2 силовых элемента: диодный мост, тиристор. Детали рассчитаны на 400 В, ток 10 А. мост трансформирует переменное напряжение в однополярное пульсирующее, фазовую настройку полупериодов обеспечивает тиристор.

R1 и 2, стабилитрон VD5 — это параметрический стабилизатор, ограничивающий напряжение, подаваемое в узел управления на отметке 15 В. Последовательное размещение резисторов требуется для повышения пробивного напряжения и рассеиваемой мощности.

C1 без заряда, в месте соединения R6 и 7 тоже нулевое напряжение, но постепенно оно там растет. Чем ниже сопротивление на резисторе R4, тем быстрее через эммитер VT1 перегонится напряжение на его базе, транзистор откроется. VT1 и 2 (транзисторы) — это состав маломощного тиристора. При достижении значения на переходе база/эмиттер VT1 пороговой отметки транзистор открывается и отпирает VT2, а тот в свою очередь — тиристор.

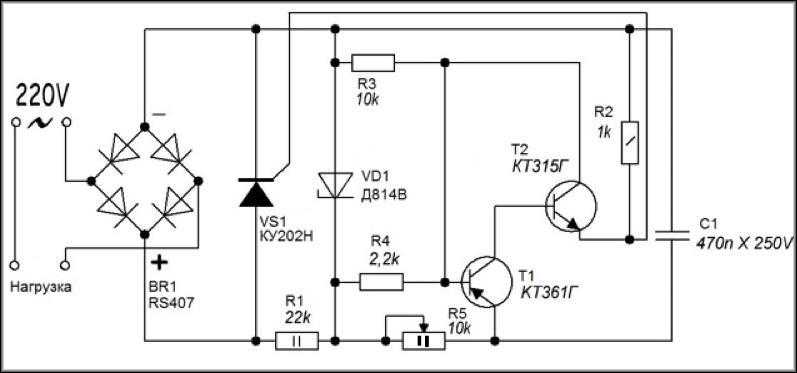

Второй вариант

Описанным ниже регулятором настраивают скорость вращения электродвигателей, нагрев паяльника и подобное. Такой прибор отчасти верно назвать регулятором мощности, но правильно будет также именовать его и РН, так как, по сути происходит регулировка фазы — времени, за которое сетевая полуволна попадает в нагрузку

С одной стороны настраивается напряжение через скважность импульса, с иной — мощность появляющаяся на нагрузке

Наиболее результативный прибор для резистивной нагрузки — лампочек, нагревателей. С индуктивной будет справляться, но не так эффективно, при слишком малой величине точность диапазона настройки снизится. Существуют две почти идентичные схемы по описываемому варианту:

Схема регулятора состоит из доступных деталей, ее можно полностью собрать из таковых даже советского периода. При включении (как на изображении) выпрямительных диодов прибор выдержит до 5 А, что соответствует 800 Вт…1  кВт. Но надо поставить радиаторы для охлаждения.

Основа изделия:

• тирист. КУ202Н;
• Т1–Т2 (КТ315 и КТ361) — это аналог 1-переходного транзистора.

Алгоритм:

1. Когда напряжение на конд. С1 (470 nF) сравнивается таковому в точке соединения резист. R3 и 4 (10 кОм и 2.2 кОм), тогда транзисторы открываются.
2. От них подается импульс управляющему электроду тиристора.
3. При этом C1 тратит свой заряд, тиристор открывается до следующего полупериода.

Мощность можно повысить, если заменить диоды, рассчитанные на больший необходимый ток. Также можно вместо тиристора КУ202 с пределом в 10 А поставить помощнее: Т122, Т132, Т142.

Деталей не много, допустим навесной монтаж, но с платой сборка будет красивее и комфортнее. Стабилитрон Д814В можно поменять на любой с 12–15 В. Из коробочки выведен разъем для вилки.

Модификация, особенности, демонстрация работы

Схема также может поместиться в корпусе наружной розетки, в маленькой пластиковой распаячной коробке. Мощность самоделки ограничена диодным мостом (1000 В, 4 А), тиристором. Напомним, в нашем примере предел чуть больше 800 Вт, максимум — 1000 Вт. Для бытовых условий этого более чем достаточно.

Радиаторы на тиристоры и диоды крайне рекомендованы — в данном случае они не просто желательные, а жизненно необходимые, так как перегрев может быть значительным. Минимальная мощность резистора R1 — 2 Вт

Демонстрация:

Понизить мощность ТЭНа

Заглянувший

Группа: Новые пользователи Сообщений: 2 Регистрация: 16.12.2015 Пользователь №: 47611

Привет народ. Такой вопрос: есть ТЭН на 3кВт 220В, а точнее проточный водонагреватель. Как можно с минимальными усилиями и затратами уменьшить его мощность в 2 или 3 раза?

Прикинув и немного погуглив я пришел к нескольким вариантам:

— вспомнив школьную схемотехнику с ходу подумал про резистор или реостат, но посчитав оказалось что если резистор будет понижать напряжение в 2 раза, то и сам будет грется на полтора кВт, что какбы не то чего я хотел бы) — пропустить фазу через диод, получив 50% мощности.. но чтото мне подсказывает что это сомнительная идея)

осталось: — трансформатор, что дороговато и возможно перебор, хотелось бы компактное решение. — последовательное подключение через конденсатор или дроссель

Так вот с последним пунктом я не шарю — какие параметры должны быть у конденсатора или дросселя, какие возможные эффекты на счетчик и сеть это окажет, например, будет ли утечка тока если ТЭН не включен а на элемент напряжение подается. Легко ли, дешево достать нужный элемент? Пропускаю ли я какойто еще вариант?

От чего зависит его мощность

Дальше будет про нюансы, коих всего три, и от которых может зависеть мощность диммера как заводского, так и самодельного.

Первый нюанс – запас мощности симистора.

Он должен быть около 30% для качественной работы, при этом разница в их цене будет незначительной.

Для примера можно взять стандартную ситуацию – вы заказываете симистор у продавца, он же в свою очередь будет утверждать, что его мощность достигает 4 кВт.

При этом он будет использовать различные уловки, например, сфотографирует близко для обмана зрения и теплоотвод будет казаться больше, чем он есть на самом деле.

Конечно, если включить такой диммер на полминуты, то он может и выдержит.

Однако обычно к нему подключают лампы накаливания или ТЭН, которые работают часами при такой мощности.

Такие регуляторы не выдержат, они даже на 3кВт будут максимально греться, а после просто перегорят.

Вы должны понимать, что такое 40 кВт, а также то, что регулятору придётся пропускать через себя 18 ампер и то, какое сечение должно быть у проводов для того, чтобы пропускать такой ток.

Второй нюанс был немного задет в прошлом абзаце, но всё же – сечение проводов и дороже печатной платы.

Чем сечение проводов и дорожек шире и толще – тем лучше, при этом чем сами эти дорожки и провода короче – тем также лучше.

При их пайке обязательно нужно их лудить оловом или паять вдоль дорожек медную жилку.

Дополнительно, если вы работаете с устройством на 3 000 Вт или более, то лучше отказаться от различных клемм для зажима и всяких разъёмов.

Ведь эти места становятся уязвимыми зонами – если контакт немного ослабнет, то происходит их нагревание, а после обгорание проводов, что, естественно, нежелательно.

Источник stroykadoma.org

Третий нюанс в теплоотводе.

Если теплоотвод для вашего собственноручно изготовленного диммера недостаточно большой площади, то через долговременное использование всё устройство будет крайне сильно греться (температура может доходить 90 градусов цельсия и выше), это будет настоящая печь.

Поэтому советую использовать в качестве теплоотвода радиатор от компьютера с кулером.

Подобные замены теплоотводу, даже небольшие, покажут хороший результат при долговременной работе на мощности 4 000 Вт, в то время как китайские радиаторы в теплоотводах позволят не выйти из строя устройству в ближайшие минуты после запуска на такой мощности.

Дополнительно немного расскажу о стеклянных предохранителях.

Коротко о главном! Не советую.

Вывел как-то держатель предохранителя с колпачком на заднюю панель, предохранитель поставил на 15 ампер, нагрузка была около 3 кВт.

В результате весь узел так сильно грелся, что рукой не прикоснуться.

Поэтому лучше ставить вместо стеклянных предохранителей автоматические выключатели (если нагрузка 3 000 Вт, то выключатель на 16 ампер).

Источник evse.com.ua
