Что такое реле контроля напряжения и для чего его используют в домах и квартирах

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства — реле контроля напряжения. Принцип действия таких реле достаточно прост, есть «электронный блок», который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от «Меандра», Zubr от «Электроникс» и все остальные. Никому ничего не навязываю — это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения .

Индикация напряжения на устройстве — показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта .

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее — от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение — 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева. Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) — он отключается.

Реле Zubr занимает 3 модуля или 53 мм на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Внешний вид и конструкция

УЗМ-51М, как и другие устройства модульного исполнения, крепят на стандартную DIN-рейку. Корпус реле пластмассовый, с двумя верхними и двумя нижними клеммами туннельного типа.

Спереди на панели установлены два вращающихся регулятора, задающие максимальный и минимальный пределы напряжения для срабатывания реле, два прозрачных глазка и между ними кнопка «Тест».

Свечение нижнего глазка красным цветом означает включение аварийного режима. Свечение зелёным показывает, что всё в норме. Если верхний глазок светится жёлтым цветом, значит, контакты электромагнитного реле замкнуты.

Тестовая кнопка не только включает и отключает прибор, но с её помощью также задаётся время повторного включения.

Внутри корпуса расположены электромагнитное реле, микроконтроллер и варистор. Контакты реле разрывают фазный провод, а нулевой проходит шиной напрямую через корпус.

Принцип работы

С помощью регуляторов, установленных на корпусе прибора, можно выставить предел срабатывания реле по верхнему напряжению от 240 В до 290 В и по нижнему от 210 В до 100 В.

При подключении к питающей сети индикация на УЗМ-51М не срабатывает в течении первых 5 с. Мигание зелёного индикатора указывает на то, что происходит тестирование напряжения. Если оно соответствует заданным параметрам, электромагнитное реле включается, и об этом сигнализирует равномерное свечение жёлтого и зелёного светодиодов.

В нормальном режиме работы контроллер УЗМ-51М постоянно следит за величиной напряжения, а варистор демпфирует его импульсы до допустимой величины.

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Пороги срабатывания V	Номинальный ток А	Степень защиты	Качество выполнения
ZUBR D16	Украина	120-210 ; 220-280	16	IP 20	Высшее
Adecs ADC-0110-40	Украина	100-400	0-40	IP 20	Высшее
Sven OVP-11F	Финляндия	185-255	10	IP 20	Высшее
Новатек РН-111	Украина	160-220; 230-280	16	IP 40	Высшее
TESSLA D32	Украина	120-210; 220-280	32	IP 20	Высшее

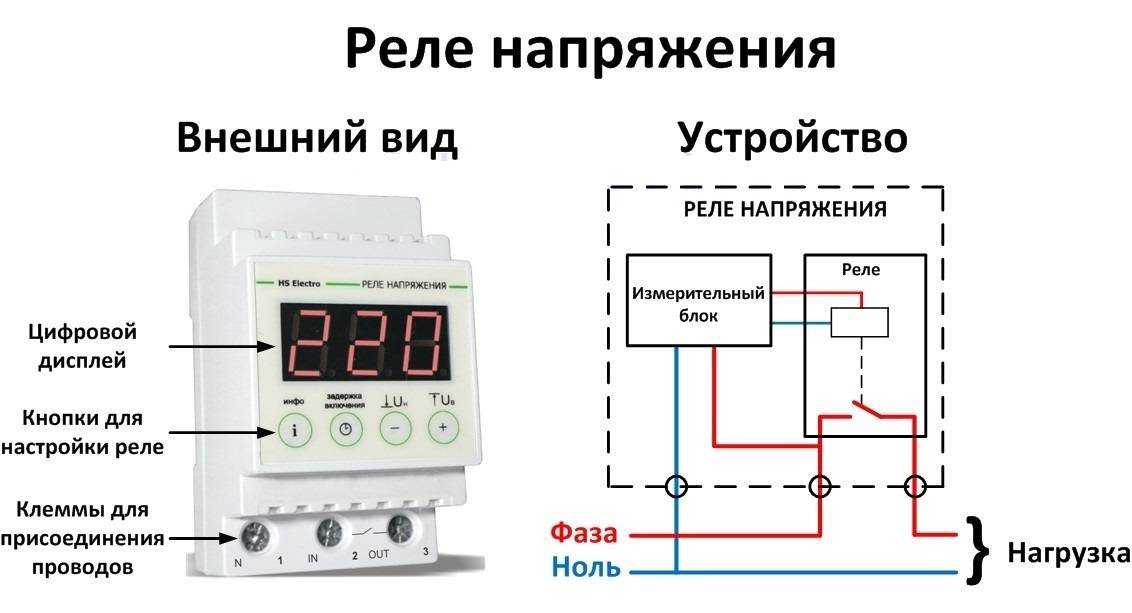

Устройство и принцип действия

Реле оснащается корпусом из специального пластика, внутри располагается измерительный блок и контактная группа. Модуль измерения обеспечивает замер напряжения в цепи, полученный результат сравнивается с заранее запрограммированным интервалом. Если цифры совпадают, то контакты исполнительного блока находятся в замкнутом состоянии, поддерживая работоспособность внешней цепи. Контактная группа не требует непрерывной подачи электроэнергии для удержания пластин в замкнутом или разомкнутом состояниях, ток подается только в момент переключения.

Измеритель осуществляет постоянный мониторинг напряжения, при отклонении параметра от запрограммированного интервала формируется управляющий сигнал. Импульс передается к контактной группе, которая отсекает питание от оборудования в квартире или жилом доме. В конструкции оборудования предусматривается энергонезависимая память, в которой хранится информация о последнем аварийном срабатывании. Контроль напряжения осуществляется микропроцессором или сравнивающим устройством (компаратором).

Существуют упрощенные реле, из конструкции которых удален жидкокристаллический дисплей. Для изменения параметров используются рукоятки, оснащенные измерительной шкалой. В схеме предусматриваются сигнальные светодиоды, позволяющие определить причину срабатывания контактной группы. Электронный контроллер и механическая релейная часть остаются неизменными.

Функции реле напряжения.

В конструкции всех защитных реле предусмотрен регулируемый таймер задержки включения питания. Устройство необходимо для корректного подсоединения оборудования, оснащенного электрическими двигателями. Например, компрессор холодильника рекомендуется подключать к сети через 1-2 минуты после аварийного отключения. В зависимости от производителя используются таймеры, рассчитанные на установку задержки на время от 15 секунд до 15 минут.

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

• розеточные;
• в виде удлинителя;
• с установкой на din рейку.

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

• однофазное РН;
• трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

Трехфазное реле контроля напряжения ZUBR 3F

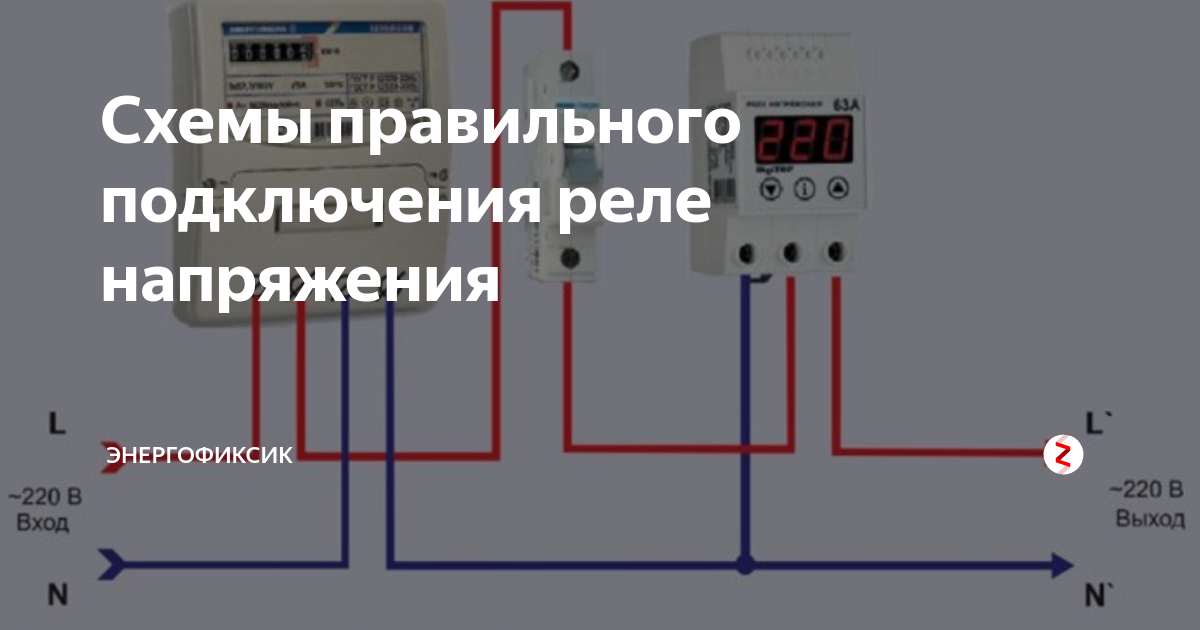

Подключение реле напряжения

С теми моделями, которые просто вставляются в розетку ничего сложного. Подсоединили к розетке, выставили пороговые значения (по умолчанию обычно идет от 170 до 240 В) и подключили необходимые приборы.

А вот с установкой на дин-рейку уже посложнее. Если вы не электрик, то лучше не стоит рисковать жизнью и лезть в щиток, высока вероятность печальных последствий. Но при наличии базовых знаний и сильного желания, вполне можно справиться своими силами.

Совет: перед монтажом обязательно изучите приложенную инструкцию или схему установки устройства!

Если вы все же решились самостоятельно подключить устройство, то обратите внимание на следующие рекомендации. Приготовьте необходимые материалы:

• Реле контроля напряжения.
• Кусок провода, сечением 4–6 мм.
• DIN-рейку. Если распределительный шкаф современный, то она должна быть уже встроена.
• Пару шурупов для закрепления рейки.

Также понадобятся некоторые инструменты:

• Плоскогубцы.
• Отвертка-индикатор.

Подробная инструкция по монтажу реле своими силами:

1. Отключаем автоматические выключатели (автоматы).
2. Закрепляем шурупами дин-рейку в подходящем месте.
3. При помощи защелок в задней части реле, фиксируем наше устройство на рейке.
4. Используя индикатор, ищем фазу на контактах автоматов.
5. Далее, провод с фазой, идущий от автомата в помещение, необходимо разрезать.
6. Одну часть этого провода (от автомата) подсоединяем к контакту реле с надписью IN (вход).
7. Вторую часть провода, ведущего в квартиру/дом подключаем ко входу реле пометкой OUT(выход).
8. Затем кусок провода нужно присоединить к нулю на автомате. Если в распределительном щитке установлена нулевая шина, тогда цепляемся к ней.
9. Другой конец этого провода подключаем к выводу реле напряжения с надписью N (ноль).
10. Самый ответственный момент – подаем питание.

Настройка реле напряжения

При необходимости параметры реле напряжения настраиваются исходя из конкретной ситуации. Все устройства такого типа регулируются похожим способом. Подробно то, как настроить реле напряжения, описывается в паспорте устройства, для примера можно рассмотреть РН фирмы ZURB D2.

Сразу после включения на табло появляется величина питающего напряжения и обратный отсчёт времени до включения.

После завершения выдержки электронная схема реле производит проверку параметров сети и подаёт питание в линию. При этом на передней панели загорается зелёный светодиод.

Значения уставок прибора можно посмотреть, нажимая кнопки управления:

• максимальное напряжение “+” (по умолчанию 242В);
• минимальное “-” (по умолчанию 198В).

Изменить эти параметры можно этими же кнопками:

• 1. при первом нажатии на кнопку на табло начинает мигать установленное значение;
• 2. повторное нажатие даёт возможность изменить уставку;
• 3. кнопками “+” и “-” выставляется желаемое значение параметра;
• 4. через 5 секунд бездействия реле возвращается в рабочий режим.

Аналогично настраиваются и другие параметры. Выбор необходимого пункта меню производится кнопкой “≡”. Расшифровка значения производится кнопкой “і”.

Задержка включения нагрузки

Настройка выдержки времени повторного включения производится однократным нажатием кнопки “≡”. На дисплее должна начать мигать надпись “ton”. Нажатием кнопок “+” и “-” выставляется желаемое значение параметра. Заводское значение задержки составляет 3 секунды. Ход обратного отсчёта отображается на дисплее:

• в крайнем правом числе есть мигающая точка;
• при оставшемся времени менее 100 секунд видно оставшееся до включения время “t74”, “t73”, “t72” …;
•  если время больше 100 или меньше 3 секунд, то прибор показывает напряжение сети
• при отключении устройства из-за повышения напряжения выше допустимого, то 1,5 секунды отображается максимальное напряжение, затем 1,5 сек текущее, после чего начинается показ оставшегося до включения времени.

Задержка перед повторным включением необходима для стабилизации параметров сети.

Установка реле напряжения Zubr: замена, схемы подключения

Устройство для защиты бытового электрооборудования Zubr D-330y, и D-330, имеет нагрузочную способность 32 Ампера, это означает что на него можно подключить нагрузку мощностью (6,5 кВт). А реле типа D-340y (D40), D-340t (D40t) расчитано на ток 40 Ампер, 7200 Ватт. Крепится оно на DIN-рейку, как и обычные автоматические выключатели. Буква t означает что у такого реле напряжения встроенный термодатчик, реагирующий на внутренюю температуру контактов реле-автомата.

Границы установки параметров :

— нижний предел, не менее 120-200 Вольт, — верхний предел, не более 210-270 Вольт, — ток нагрузки, не более 40 Ампер, — задержка времени включения, от 10 до 300 сек., (установлено) — 5 сек..

Как выбрать реле напряжения, можно почитать здесь, там же и много фото подключенных реле напряжения.

Схема-монтаж подключения реле-автомат от перепадов (скачков) напряжения в электрической сети Zubr (Зубр) модели D330, 340, D40(фото).

Установка и подключение реле напряжения Zubr (Зубр).

Установить устройство на DIN-рейку и надёжно закрепить. Категорически запрещается производить подключение к сети под напряжением! Подключить входной и выходной фазные провода сечением не менее 4÷6 мм.кв. Если провод медный и многожильный, то на него нужно одеть наконечник (рисунок справа), или же хорошо залудить припоем. Клемму «0» можно подключить проводом 0,5÷1,5 мм.кв., так как он не несёт большой нагрузки, и служит только для питания самой электронной схемы реле.

Рекомендации, как настроить реле напряжения Zubr (Зубр) . Если у Вас отображается напряжение в сети 190-220 Вольт, то верхний предел нужно установить 245 В., нижний 180 В. Если же 230-245, установить на уровне 255 В., а нижнее—190 В. Время выставлять максимальное 300 сек. Это нужно для того, что такие электроприборы как кондиционеры, холодильники, и др. с пусковым свойством, чувствительны к резким скачкам напряжения . Данная выдержка в течении этого времени отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными. В случае, если скачки вверх будут очень частыми, то пробовать увеличивать верхний предел на 5 Вольт, а если вниз—то уменьшать. Но не устанавливать более 260 Вольт.

Реле от перепадов напряжения Zubr (Зубр) надёжно защитит Ваше электрооборудование от прыжков напряжения. Ведь дальнейший их ремонт, при его отсутствии, может обойтись не в одну сотню гривень…

Источник

Реле напряжения Zubr

Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А.

Настройки

Реле имеет три кнопки для регулировки и настроек:

• верхняя для выставления максимального порога срабатывания
• нижняя для выставления минимального порога срабатывания
• средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.

Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.

При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения Zubr у вас свет в квартире появится через несколько секунд после всех.

После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.

Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т.к. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.

Еще из особенностей:

• Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
• Шаг регулировки напряжений срабатывания – 1 Вольт
• Шаг регулировки времени повторного срабатывания – 3 секунды
• Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
• По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
• Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.

Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.

Источник

Что такое колебание напряжения?

Колебание напряжения – частое явление, приводящее к сгоранию электротехники и ее повреждению. Организации, занимающиеся ремонтом, обслуживанием и модернизацией подстанций, трансформаторов, силовых линий не слишком спешат что-то изменить, улучшить, достичь большей стабильности. С каждым годом становится только хуже.

Причины появления нестабильного напряжения – различны. В основном это неисправность оборудования, повреждение линий электропередач и применение «древних сварочников», перегружающих бытовую сеть.

Обычное колебание напряжение допустимо в пределах 170-240 В. Когда оно выше или ниже, начинаются проблемы: возрастает мощность (сила тока), начинает плавиться и гореть изоляция, выходить из строя электроооборудование и бытовая техника, не рассчитанные на такую нагрузку.

На фоне неразберихи и безответственности появляются аварийные ситуации, провоцирующие появление причин для резких скачков напряжения:

• Появление в розетке напряжения 380 В в результате попадания фазы на нейтральный провод (например, при порыве ветра);
• Когда обрывается или перегорает нулевой провод при низкой нагрузке – напряжение стремится к росту к 400 В;
• Перекос по загруженности сети, ток распределяется неравномерно;
• Сварочные работы, при подключении к электросети трансформатора или выпрямителя.

Защитить свою бытовую технику стало возможным благодаря применению реле напряжения, установленному на схеме ввода электропитания.

Установка РН

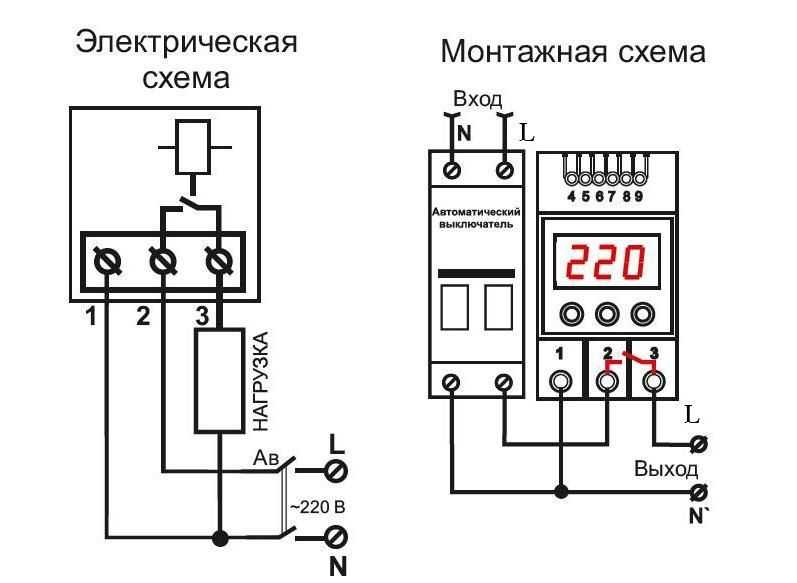

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

Работы по установке РН следует производить только при отключенном вводном выключателе!

Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.

РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.

Если мощность потребителей домашней сети даст в сумме 7 кВт и более, производители настоятельно рекомендуют встраивать в рабочую схему РН дополнительный электромагнитный контактор. Хотя, надежный контактор в общей схеме никогда не станет лишней деталью, смотрим следующий комментарий:

Vitichekпользователь FORUMHOUSE

К любому реле лучше ставить контактор, хоть производители и пишут, что РН выдерживает большие токи. Контактор имеет большие контакты и меньшее сопротивление.

Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:

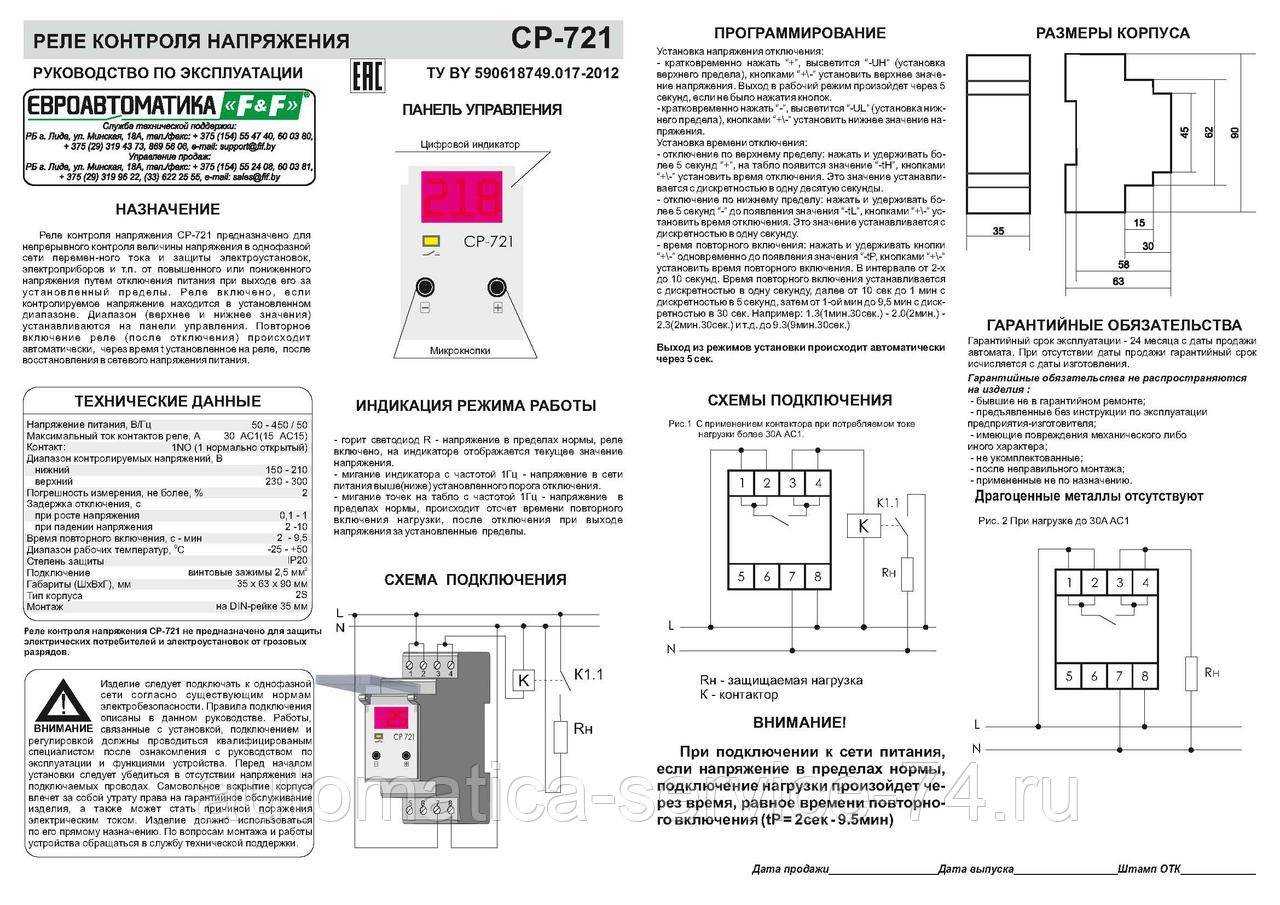

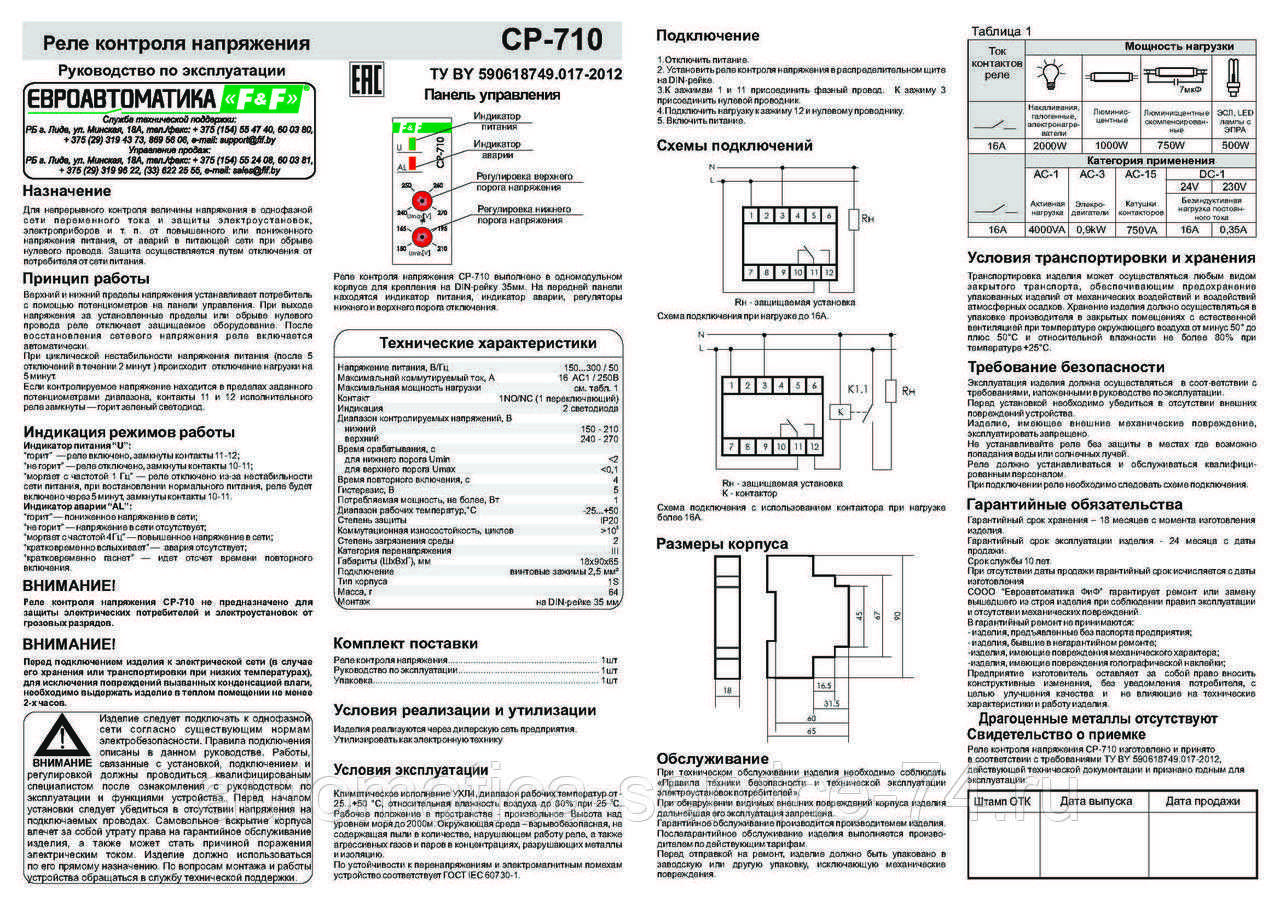

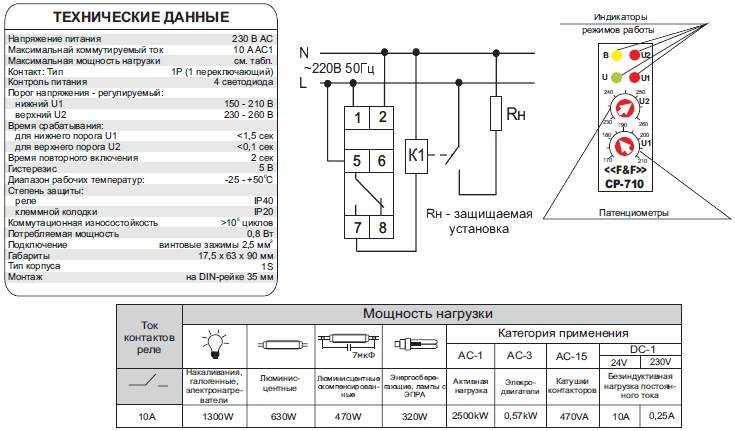

Система защиты от перепада напряжения.

Виды и конструкции РН

Все реле максимального напряжения делят на виды:

• однофазные;
• трехфазные.

РН вилка-розетка (V-protector 16AN, РН-101М)

Дополнительно механизмы классифицируют по способу установки. Покупателю предложены такие варианты устройств:

• Вилка-розетка. Прибор имеет с одной стороны вид штепсельной вилки, которую вставляют в розетку. С другой стороны имеются гнезда для подключения бытовой техники. Питание оборудования происходит как бы через переходник. Подобный тип устройства предназначен для обслуживания одной единицы техники или небольшой группы. Все параметры напряжения отображаются на табло. Мастер может самостоятельно задать их верхние и нижние значения при помощи кнопок.
• Удлинитель. Это знакомый большинству пользователей блок с 3-6 розетками. Все подключенные к удлинителю предметы бытовой техники контролируются реле, защищены от скачков напряжения.
• Цифровой механизм для устройства на DIN-рейку. Это более мощные аппараты, которые ставят на распределительный щиток. Таким образом электрический контактор защищает все приборы по дому. Главная особенность такого реле – очень широкий диапазон настроек и большое количество независимых друг от друга режимов. К примеру, время и задержка включения, реле для минимальных и максимальных напряжений.

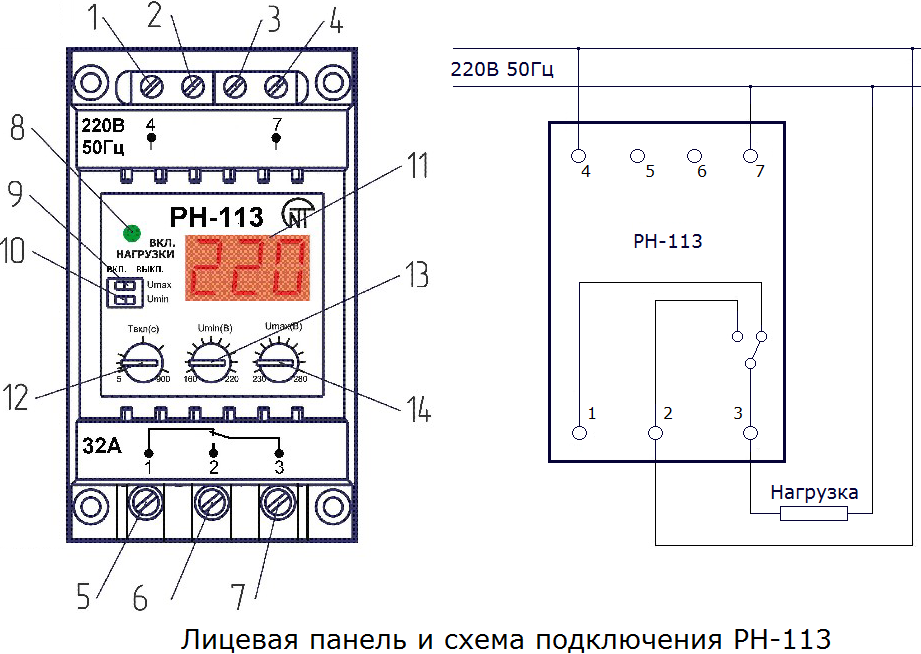

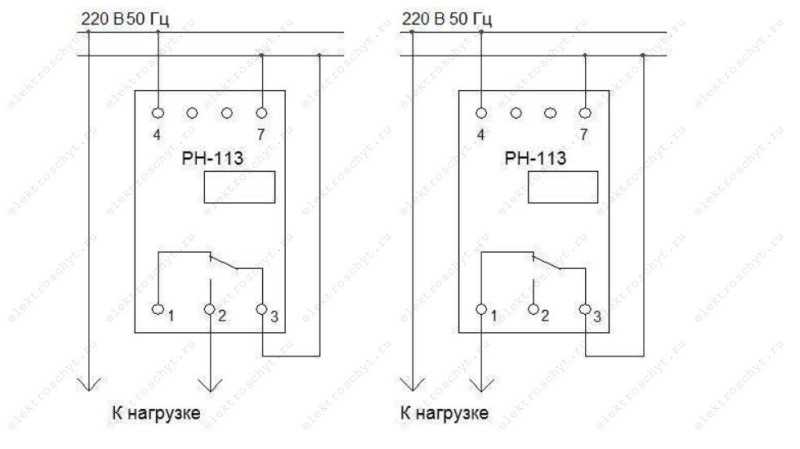

Схема подключения реле напряжения РН-113

Но я бы не стал этого делать, так как контакты у РН-113 достаточно слабые для провода сечением 6 мм 2 , а именно такое сечение необходимо для подключения на 32А.

Надежнее РН-113 также подключать с контакторами , без контакторов максимум на 25А. Я не использую в своих щитах реле напряжения от Новатек, поэтому фото позаимствовал у одного из электромонтажников с форума Avs1753.

Смотрится, конечно, красиво, но такое подключение занимает на 3-4 модуля больше и раза в два дороже по стоимости, чем если бы применили УЗМ-51М или Zubr.

А вот, что бывает, с РН-113, если его подключить без контакторов на 32А.

К сожалению какой-либо информации об испытаниях, как у УЗМ-51М и Зубра я не нашел на форумах.

Реле DigiTop

Также как и Зубр, данные реле выпускают в Донецке. Производитель выпускает несколько серий приборов с защитой от скачков напряжения.

Реле напряжения серии V-protektor предназначено только для защиты от перепадов напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63 А в однофазном исполнении, имеет встроенную термозащиту от перегрева, срабатывающую при 100 градусах. Верхний порог срабатывания от 210 до 270 В, нижний — от 120 до 200 В. Время автоматического включения от 5 до 600 сек. Есть и трехфазное реле V-protektor 380, достаточно компактное 35 мм (два модуля), но максимальный ток в фазе не более 10А.

На однофазное реле напряжения Protektor гарантия 5 лет, на трехфазное реле только 2 года.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

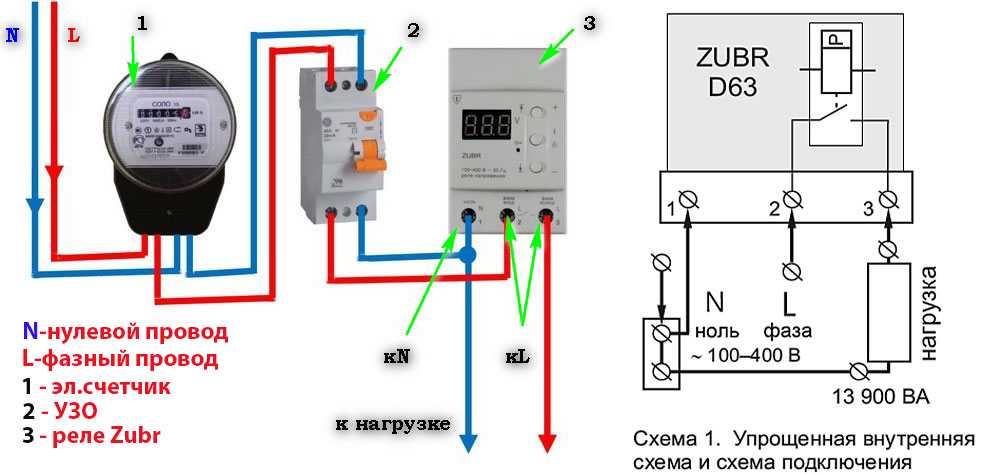

Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр

Принцип работы и функционал

Принцип работы прибора, известного большинству любителей под названием ограничитель напряжения 220V, можно понять после ознакомления с его устройством. В состав входят следующие узлы:

• электронный модуль контроля, настраиваемый по нижнему и верхнему пределам;
• формирователь управляющего сигнала;
• электромагнитное реле, отключающее прибор при превышении уставки.

Когда напряжение в сети достигает одного из предельных уровней, электроника вырабатывает управляющий сигнал, подающий питание на реле контроля. Оно срабатывает и обесточивает линию, защищая подключенные к розеткам бытовые приборы.

Функционал таких изделий в сравнении с тем же стабилизатором существенно расширен:

• Можно установить два порога срабатывания (верхний и нижний).
• Приборы имеют светодиодные индикаторы, встроенные в лицевую панель и обеспечивающие контроль наличия напряжения на входе и выходе.
• Предусмотрен жидкокристаллический дисплей, на котором фиксируются значения основных параметров сетевого питания.

По какой цене купить реле напряжения 220 В для дома – обзор цен

Реле напряжения 220 В для дома можно купить в магазинах и торговых сетях, специализирующихся на продажах электротехнического оборудования, а также в сети Интернет, где также представлен достаточно широкий выбор подобных изделий. Цены на рассмотренные в настоящей статье реле напряжения 220 В для дома приведены в следующей таблице, по состоянию на II квартал 2022 года, при реализации их через интернет-ресурсы.

Изображение	Модель	Средняя стоимость (по состоянию на май 2022 г.), руб.
«ZUBR» (RBUZ) D16	1640
«ZUBR» (RBUZ) D25/D25t	2000
«ZUBR» (RBUZ) D32/D32t	2300
«ZUBR» (RBUZ) D40/D40t	2600
«ZUBR» (RBUZ) D50/D50t	2900
«ZUBR» (RBUZ) D63/D63t	3200
«TDM ЕLECTRIC» РН-101М	2620
«TDM ЕLECTRIC» РН-111М	1800
«TDM ЕLECTRIC» РН-102	1600
«Меандр» УЗМ-51М	2620
«Меандр» УЗМ-50М	1800
«Меандр» УЗМ-16	1600
«DigiTOP» Vp-16AS	1900
«DigiTOP» MP-63A V-Protector	5020
«DigiTOP» VA-32A VA-Protector	2770
«DigiTOP» VA-63A VA-Protector	3790
«АВВ» CM-EFS.2S	6463

Разнообразие предложений на рынке электротехнических изделий позволяет выбрать модель в соответствии с техническими требованиями, предъявляемыми к данным приборам в разных ценовых диапазонах.

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

• нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
• одно и трехфазное исполнение
• номинальные токи от 16А до 63А

Схема подключения:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

• срабатывает при превышении нагрузки по току
• номинальные токи от 32А до 63А
• если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
• на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

Схема подключения аналогична вышеприведенным.

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

• подключается напрямую или в паре с контактором
• сколько модулей занимает в электрощитке
• номинальный ток
• наглядность и простота настроек и подключения
• температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
• функциональность (наличие тепловой защиты, защита по току)
• сечение провода для клеммных зажимов
• стоимость

Подключение к однофазной сети

У УЗМ-51М подключение к однофазной цепи осуществляется через проводные контакты. В данном случае тиристор можно использовать на 200 В

В первую очередь важно отметить, что фильтры устанавливаются за обкладкой. Если верить экспертам, то выпрямитель ставится в последнюю очередь

Для повышения стабильности напряжения применяются контакторы. Указанные элементы можно использовать оперативного либо импульсного типа. Для решения проблем с магнитными колебаниями применяются проходные фильтры. Для щитков серии ВО они используются с сеточной обмоткой. Преобразователь разрешается устанавливать на три контакта. В данном случае показатель максимального сопротивления не должен превышать 30 Ом. Выходное напряжение на реле составляет в среднем 230 В.

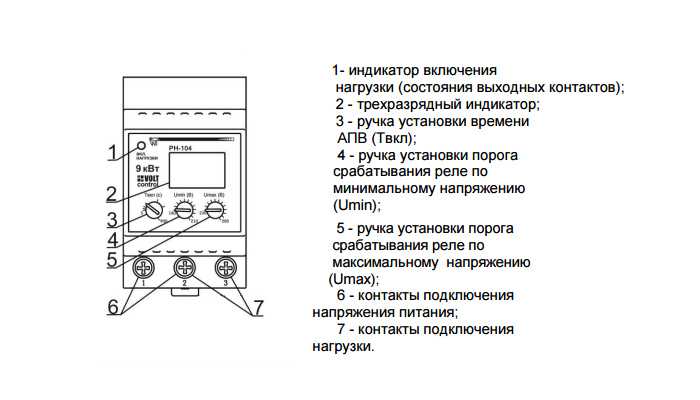

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

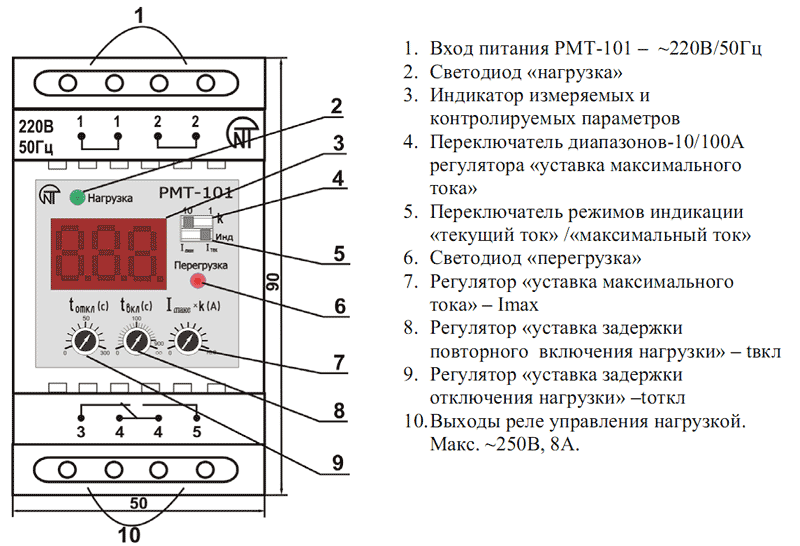

Устройство реле напряжения

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.
