Род тока амперметра как определить

Конструкции и детали стрелочных вольтметров

Вольтметр был смонтирован в пластмассовом корпусе от фотореле «ФР-75А» ТУ 32-1501-75. Вид на компоновку деталей показан на рис.6. Размеры коробки около 122x88x48 мм. Вид устройства в сборе фото в начале статьи. Микроамперметр М4200 без встроенных резисторов, при их наличии, резисторы нужно удалить из корпуса микроамперметра.

Микроамперметр можно заменить М42300 или другим аналогичным, например, М4260. М2003-М1. Чтобы не переделывать шкалу, токоограничительные резисторы можно пересчитать под другие значения диапазонов, например: 0.5, 5.0, 50, 500 Вольт.

Переключатель SA1 – счетверенный П2К с зависимой фиксацией с двумя группами контактов, соединенными параллельно. Перед монтажом переключатель следует разобрать, контакты очистить от окислов, пластиковые корпусы кнопок изнутри вычистить и промыть этиловым спиртом. При сборке переключателя трущиеся пластмассовые и металлические части можно смазать густой силиконовой смазкой для оргтехники.

Терморезистор RT1 установлен на текстолитовых стойках, применен сопротивлением около 300 Ом от электронного балласта компактной электролюминесцентной ламы «Camelion LH26- AS-M Е27 Т3», обозначен как MZ5. Подойдет любой аналогичный сопротивлением 270… 330 Ом при комнатной температуре. Чем мощнее лампа, тем меньшего сопротивления терморезистор в ней может быть установлен. При формовке его жестких выводов не повредите корпус терморезистора.

Резистор R1 проволочный мощностью 5…7 Вт. В процессе работы и перегрузки прибора этот резистор не нагревается, применение обычных металлопленочных и углеродных резисторов на его месте нежелательно из-за разбрызгивания, выгорания токопроводящего слоя в момент перегрузки, из-за чего изменяется сопротивление резисторов, с последующим их обрывом. Остальные резисторы любого типа общего применения, R3 – R5 припаяны к соответствующим контактам SA1.

Вместо диодов 1N4007S можно установить любые из серий 1N4001 – 1 N4007, UF4001 – UF4007, КД209, КД243, КД247. Диоды припаяны к лепестковым контактам микроамперметра. Лампа тлеющего разряда HL1 малогабаритная импортная оранжевого свечения, была выбрана из нескольких десятков, самой яркой оказалась миниатюрная лампочка от подсветки клавиш импортных роторных выключателей. Неплохой результат был и у тиратронов МТХ-90, но их размеры намного больше и меньше угол обзора.

Лампа приклеена к внутренней стороне прозрачной крышки корпуса цианакриловым клеем. Сенсор Е1 сделан из металлического корпуса импортного германиевого транзистора типа SFT352, учитывайте, что ни один из его выводов не соединен с корпусом транзистора. Можно использовать имеющие немного другие размеры корпуса отечественные транзисторы МП39, ГТ402 и аналогичные.

На разноцветные щупы XI, Х2 надеты термоусадочные трубки разных цветов, что облегчает их идентификацию, когда на рабочем столе используется несколько измерительных приборов.
Перед настройкой вольтметра установите стрелку прибора регулировочным винтом на нулевое деление шкалы. Настройку начинают с подбора резистора R1.

Если не удастся подобрать одиночный проволочный резистор необходимого сопротивления, можно установить два последовательно включенных проволочных резистора: первый мощностью 5 Вт сопротивлением 47 или 51 Ом, второй мощностью 2…3 Вт сопротивлением 3…12 Ом, также можно применить самодельный.

После поочередно подбирают сопротивление резисторов R3 – R5. При отсутствии мощных резисторов подходящего сопротивления, можно установить на их место резисторы чуть большего сопротивления, а параллельно с каждым из этих резисторов включить по 2 шт. последовательно включенных резисторов мощностью 0.25 Вт сопротивлением сотни кОм – единицы МОм.

После необходимых проверок изготовленного прибора не испытывайте из любопытства защиту на RT1 ненужными перегрузками. Если понадобится этим вольтметром найти фазный провод сетевой проводки, желательно переключить SA1 в положение «750 В», что повысит безопасность его использования.

Особенности применения вольтметров в различных случаях

Чтобы получить точное значение напряжения, нужно правильно включить измерительный прибор. Соединение должно быть только параллельным

При этом важно соблюдать полярность. Её можно определить по схеме, где указано, как правильно подключить измерительные приборы

Теоретически идеальный вольтметр будет максимально точным при очень большом внутреннем сопротивлении. В таком случае через него будет проходить минимальный ток.

В реальной ситуации это условие не соблюдается, поэтому измерение производится с учётом предполагаемой величины напряжения. В данном случае требуется установить переключатель вольтметра в соответствии с нужным диапазоном.

Выбор вольтметра для измерения постоянного напряжения зависит от величины последнего:

• Если напряжение не превышает 1 милливольта, то используют аппараты со встроенным усилителем.
• До 1000 вольт можно применять обычные измерительные приборы разных видов.
• Если нужно проверить этот параметр на высоковольтном участке, то необходимо использовать специальные электростатические приборы, предназначенные для работы в электросетях с напряжением свыше 1000 В.

Чтобы увеличить предел измерения, можно применять последовательное соединение добавочного сопротивления с прибором. В этом случае наблюдается прямо пропорциональная зависимость, то есть, чтобы увеличить предел измерения в N раз, следует сопротивление также увеличить в N раз.

Тип вольтметра для сети с переменным током выбирается в зависимости от значения напряжения и частоты тока:

• Для измерения разности потенциалов менее 1 В подключается вольтметр с усилителем.
• Напряжение до 1 кВ и до 10 кГц в электрической цепи измеряется с помощью обычных приборов.
• При измерении высокочастотного переменного напряжения используются электростатические и термоэлектрические аппараты.

При измерении переменного напряжения прибор отображает значение, указанное на схеме. Оно примерно в 1.7 раз меньше амплитудного. Если используется правильная схема подключения, вольтметр будет показывать максимально точное значение. При проведении измерений в  электросетях с переменным током в качестве добавочного сопротивления можно применять как резисторы, так и трансформаторы напряжения.

Видео

Статистика

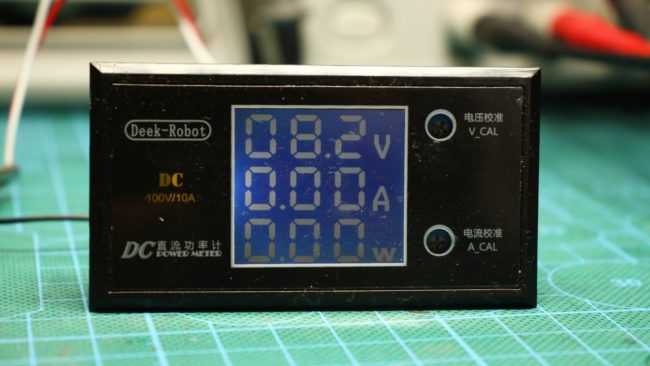

Как подключить вольтметр-амперметр WR-005 100V / 10A.

Как подключить прибор WR-005

При конструировании зарядных устройств для аккумуляторных батарей, и различных блоков питания, многие радиолюбители используют готовые вольтметры-амперметры китайского производства, которые без особого труда можно купить в интернете, например, на сайте Алиэкспресс. Причем стоимость таких готовых приборов очень даже привлекательна, и многие поставщики, вдобавок ко всему, осуществляют бесплатную доставку товара покупателю. Найдя наиболее выгодное предложение, мы заказали на пробу пару приборов марки WR-005, рассчитанных на измерение напряжения до 100 Вольт, и тока до 10 Ампер. Заказ пришел, с блоками все в порядке, механических повреждений нет, но ни паспорта, ни инструкции, описывающей подключение устройства, в комплекте не было. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR-005 к цепям измерения.

Подобные измерительные приборы могут быть рассчитаны на иные параметры измерения, но в любом случае на плате вы будете иметь два разъема:

● Первый разъем имеет два тонких провода, обычно это красный и черный. Служат они для подачи питающего напряжения на измерительную схему. Напряжение питания имеет очень широкий диапазон, вы можете подать от 4 до 30 Вольт, красный провод – плюсовой, черный – минус. Подав питание на схему, индикатор начнет светиться.● Второй разъем трехпроводный, провода толстые, предназначены для подключения прибора к измерительным цепям. А вот с цветами проводов давайте разбираться.

Видать раньше выпускались индикаторы, в которых толстые провода имели цвет черный, красный и желтый, поэтому в интернете можно найти вот такую картинку:

В нашем случае данный разъем имеет синий, черный и красный провода, и черный провод находится в разъеме посередине, поэтому мы решили еще раз их перепроверить.

Как оказалось, глобально ничего не поменялось:

● Черный провод, как и в предыдущем варианте, это общий провод (COM);● Красный провод – измерение напряжения;● Синий провод – измерение тока.

Для тех, кто не совсем понял: черный толстый провод подключается на минус источника, красный на плюс (начнет показывать вольтметр), синий толстый провод подключается к нагрузке, а со второго конца нагрузки уходит на плюс источника (показывает амперметр).

По поводу шунта. В приборах до 10 Ампер шунт встроенный (впаян непосредственно в плату), свыше 10 Ампер, как правило, в комплекте должен быть внешний шунт, смотри снимки ниже:

Наш вариант прибора со встроенным шунтом:

Внешний шунт выглядит следующим образом:

Даже после правильного подключения нет гарантии того, что показания вольтметра и амперметра будут правильными, поэтому стоит проверить их с помощью, например, внешнего мультиметра. При необходимости можно подкорректировать показания с помощью подстроечных резисторов, расположенных на плате прибора WR-005.

Микросхема, на которой собран прибор, не имеет никаких опознавательных знаков, ну а принципиальная схема вот такая:

В заключение хочется сказать, что после подключения и опробования прибора, он показал себя с положительной стороны, качество сборки не плохое, погрешности показаний соответствуют заявленным поставщиком, то есть, погрешность по напряжению 0,1 Вольта, по току – 0,01 Ампера, ток потребления измерительной схемы не превышает 20 мА . Любая электроника с течением времени подвержена выходить из строя, поэтому на сколько долго будет нам служить данный вольтметр-амперметр – время покажет. Но, в принципе, за такие деньги, мы считаем, что WR-005 – достойное приобретение с быстрой установкой и подключением в устройствах, нуждающихся в выводе цифровой индикации показаний параметров тока и напряжения.

Если кому известна марка используемой в схеме прибора микросхемы, большая просьба написать в комментарии.

Дата: 10.02.2017 // 0 Комментариев

При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству

Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК

Эти модели реле контроля фаз выпускает компания «Меандр», которая работает на рынке с 1992 года. Расположена компания в городе Санкт-Петербург.

В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики. За время существования компании удалось занять лидирующие позиции по изготовлению электронных устройств на российском рынке. Число производимых товаров превышает 500 единиц.

Клиентам предприятия являются такие гиганты, как Газпром, РЖД, Концерн Аврора, Ленэнерго и другие. Товары компании пользуются высоким спросом, благодаря качеству и широкому модельному ряду.

В распоряжение клиентов поступают электронные реле времени, приборы контроля напряжения, реле максимального тока, устройства управления освещением и многое другое.

Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)

Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту.

Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.

Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях.

Технические характеристики ЕЛ-11Е и других модификаций серии.

К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.

Принципиальная схема показана ниже.

Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15

Реле РКФ-М05-1-15/РКФ-М05-2-15 применяются для контроля 3-фазного U в 3-проводных сетях (там, где не предусмотрено «нейтрали»).

С помощью устройства можно контролировать обрыв, правильность чередования и факт «слипания» фаз. Порог срабатывания по напряжению находится в диапазоне от 105 до 130% от номинального U.

Нижний порог U можно регулировать в диапазоне от 70 до 95%. Уставку по времени также удается менять от 0,1 до 10 с в зависимости от поставленной задачи.

Реле выпускается в пластмассовом корпусе и крепится на ДИН-рейку, имеющую ширину 35 мм. Максимальное напряжение составляет 400 В.

Описание и технические характеристики ИЭК ЕЛ-11М-15

Реле ЕЛ-11М-15 — устройство, предназначенное для применения в схемах автоматического управления. Применяется для контроля U в 3-фазных сетях без 0-го проводника. С помощью прибора можно контролировать и вовремя определять порядок чередования, факт обрыва и «слипания» разных фаз.

Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире, на лестнице, на улице, видео

Кроме того, ЕЛ-11М-15 реагирует на факт повышения или снижения U выше (ниже) установленного параметра.

Применяется для защиты преобразователей электроэнергии и других источников питания. Эту модель нельзя применять в схемах АВР, где имеется нейтраль.

Это связано с тем, что в случае обрыва «0-го» провода возникает перекос напряжений и возможна поломка потребителей, работающих на одной фазе.

Модель потребляет меньше 2 ВА. Отключение происходит при превышении номинального U больше, чем на 30 процентов от уставки. Отключение происходит при уменьшении U ниже отметки 0,8 U ном. При появлении асимметрии между фазами больше 30% происходит отключение.

Прибор для измерения нескольких пределов

Кто не раз сталкивался с транзисторными конструкциями и схемами знает, что очень часто вольтметром приходится замерять цепи с напряжением от десятков долей одного вольта до сотен вольт. Простой приборчик, изготовленный своими руками, с одним резистором это не осилит, поэтому в схему придется подключить несколько элементов с разным сопротивлением. Чтобы вы поняли, о чем идет речь, предлагаем ознакомиться со схемой, расположенной снизу:

На ней показано, что в схеме установлено четыре резистора, каждый из которых отвечает за свой диапазон измерений:

1. От 0 вольт до единицы.
2. От 0 вольт до 10В.
3. От 0 В до 100 вольт.
4. От 0 до 1000 В.

Номинал каждого резистора поддается подсчету, который проводится на основе закона Ома. Здесь используется следующая формула:

R=(Uп/Iи)-Rп, где

• Rп – это сопротивление измерительного блока, возьмем, к примеру. 500 Ом;
• Uп – это максимальное напряжение измеряемого предела;
• Iи – это сила тока, при которой стрелка отклоняется до конца шкалы, в нашем случае – 0,0005 ампер.

СТРУКТУРА УСТРОЙСТВА И МЕХАНИЗМ РАБОТЫ

Корпус аппарата в основном выполнен из пластика. Установка на профильную рейку выполняется специфическими креплениями.

На внешней крышке располагается два дисплея, показывают действующие значения тока на конкретном участке цепи, где стоит это прибор. Там же находится клавиша для сбрасывания всех показателей, а также для выбора значений.

Вверх и внизу находятся клеммные колодки предназначенные соединять его с сетью. Во время подключения запомните, что зажимы рассчитаны на сечение проводников 2,5 мм кв. Ему не нужно дополнительное питание-это может происходить прямо от цепи.

Силовые жилы стыкуется с зажимами, а ток меряется без касания. Провод проходит через отверстие в корпусе Измерителя.

Механизм работы вольтамперметра заключается в следующем, заряд подходит к зажимам и протекает через вольтметр, а на дисплее появляется число напряжения. Когда происходит включение, поток течет сквозь проводящий провод во встроенном трансформаторе и появляются цифры на втором дисплее.

Электромагнитный элемент вольтамперметра может работать несмотря на направленность напряжения, проводящий провод предназначенный для измерения проходит через отверстие любым вариантом-снизу вверх или сверху вниз. Клавишей на панели смотрим добавочные значения.

Единичным нажатием появляется самая большая величина тока после периода сброса. Во время вторичного нажатия показывается самая маленькая величина, в третье нажатие-сколько раз происходило выключение после удаления всех цифровых показателей.

При не поступлении рабочего нагружения измеритель на дисплее покажет незначительное наличие тока, что соответствует представленной в паспорте устройства ошибки. Они могут быть как 0,6 Ампер так и 0,1 Ватт.

Амперметр

Амперметр — это прибор, который используется для измерения силы тока. Он представляет собой устройство со шкалой и стрелкой. Внутри устройства располагается металлическая или магнитная рама. Внутри рамы установлена катушка. Принцип работы амперметра следующий:

1. Через катушку проходит электрический ток.
2. Ток создает магнитное поле, которое сдвигает стрелку прибора.

Измерение имеет практически нулевую погрешность, по причине того, что сопротивление амперметра совсем незначительное. Оно не может влиять или изменять параметр проходящего напряжения.

Табло каждого механического амперметра имеет шкалу. Шкала показывает предел измерения амперметра. Подобными устройствами можно измерять от высокой величины 10 Ампер, до самой низкой в единицах до 200 микроампер. При работе необходимо учитывать предел измерений. Его можно расширить путем подключения трансформатора или шунтирующего элемента.

При работе также необходимо знать, для измерения какого тока предназначен амперметр. Они бывают: постоянными и переменными. На шкале каждого устройства есть обозначение, для какого вида напряжения предназначено устройство.

Амперметр постоянного тока используется для замера силы тока в приборах, которые работают через понижающий трансформатор и диодный мост. Часто потребители оснащаются амперметрами для контроля величины нагрузки. В принципиальной схеме очень легко найти амперметр — он обозначается буквой «А», заключенной в круг.

Амперметры переменного тока используются для замера нагрузки бытовых или высоковольтных сетей. Они работают при параллельном подключении трансформатора или шунтирующего резистора с большой величиной сопротивления. Таким образом удается снизить нагрузку на сам измерительный прибор. Далее будут рассмотрены основные типы амперметров.

Применяемость

Тракторы Т-150 К, 158, ДТ-175С, 75 У, Т-130 МГ, ПАЗ-672, ГАЗ-71, 66-01, УАЗ-469РХ, УРАЛ-479

Установка Амперметра

На большинстве автомобилей для контроля за работой системы электроснабжения используется только контрольная лампа заряда, которая не контролирует состояние аккумуляторной батареи, зарядный ток, величину напряжения в бортовой сети и, кроме того, не позволяет определять ряд неисправностей в цепях. Полную информацию о работе генератора и аккумуляторной батареи можно получить, если оснастить автомобиль амперметром

и вольтметром.

Амперметр

обычно подключается в разрыв провода идущего от генератора к аккумулятору. Например на Вазовских машинах между выводам «В+» генератора и «+» аккумуляторной батареи. ПодключениеАмперметра должно производиться проводом подходящего сечения. Так напримерамперметр АП-111 необходимо подсоединять проводом сечением не менее 20кв, в противном случае провод будет греться. СамАмперметр в процессе работы тоже может немного нагреваться, т.к. внутри него установлен шунт, на котором, при большом токе тоже выделяется тепло, это не является неисправностью.

Вольтметр подключется гораздо проще, в любом месте где есть «+». Соответственно один контакт подключается к корпусу другой удобнее подключить к клемме замка зажигания где появляется «+» при включении зажигания. На рисунке показана типичная принципиальная схема подключения Амперметра

и вольтметра

Схема подключения амперметpa

и вольтметpa:

1 — аккумуляторная батарея

2 — генератор

3 — монтажный блок

4 — выключатель зажигания

5 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

6 — амперметр

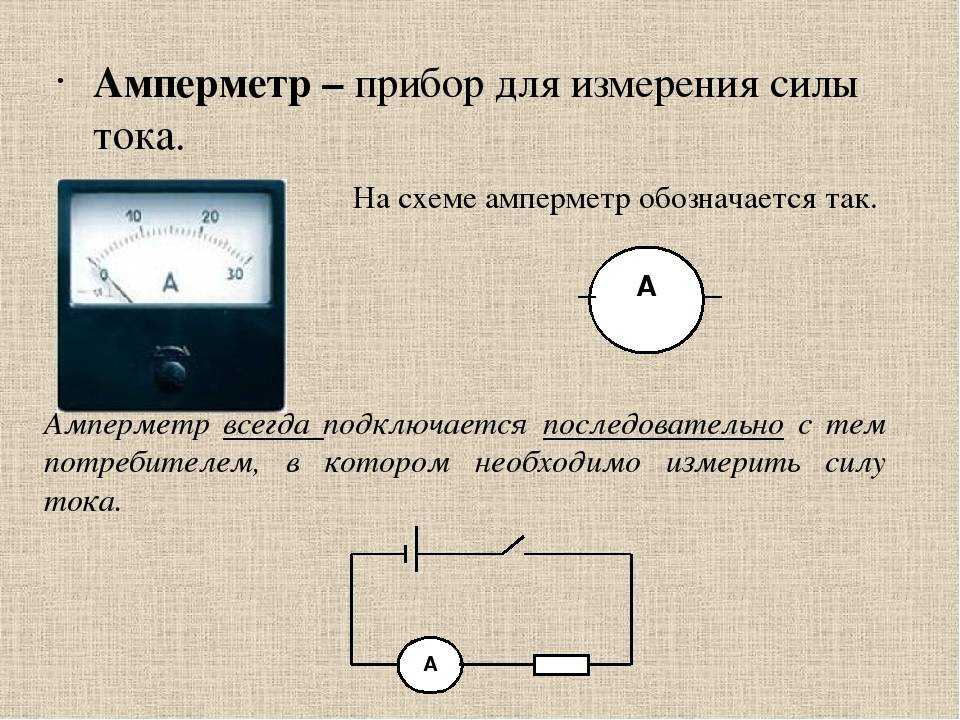

Правила того, как подключить амперметр, следует знать каждому. Так, например, подобные знания нередко используются при составлении заданий экспериментальных туров олимпиад школьников или же лабораторных работ.

Начнем с принципа работы амперметра. То, что он измеряет силу тока, очевидно просто из названия. Это происходит следующим образом: электрический ток, двигающийся по цепи, проходит и по прибору. При этом создается вращающий момент, который становится причиной отклонения динамической (подвижной) части на некоторый угол. Подобное отклонение прямо пропорционально силе тока. Далее это отображается визуально, например, движением стрелки или выводом числа.

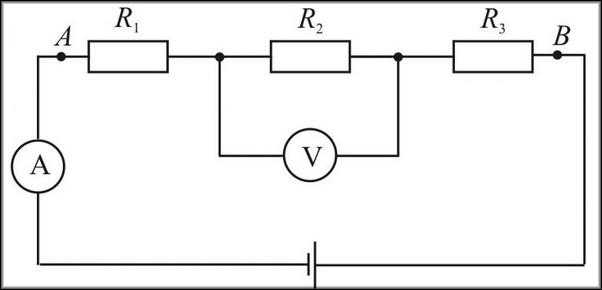

Вспомним понятия параллельного и последовательного подключения. Если нужно измерить силу тока на каком-нибудь приемнике, то значение ее должно совпадать с тем, что проходит через амперметр. Это характерно конкретно для последовательного соединения.

Однако способ присоединения – не единственное важное условие того, как подключить амперметр. Не меньшее значение имеет сопротивление амперметра. Если оно вдруг окажется выше, чем сопротивление приемника, при подключении прибора система работы цепи нарушится, и значение тока, действующего на приемник, изменится

Если оно вдруг окажется выше, чем сопротивление приемника, при подключении прибора система работы цепи нарушится, и значение тока, действующего на приемник, изменится.

При подключении в разрыв не имеет значения, подключать «плюсом» к источнику питания или прибору. Главное, чтобы последовательно, а не параллельно.

Видов амперметров существует несколько. Среди них аналоговый и цифровой. С из помощью можно измерять и постоянный, и переменный ток. Однако для любого их них правила подключения амперметра сохраняются без изменений. Стоит только проверить, какой ток измеряет конкретный прибор. Это указано на самом устройстве. Если ток постоянный, указано «=», если переменный – «~». Это необходимо сделать обязательно, в противном случае амперметр работать не будет.

Кроме того, при работе с электричеством надо следовать правилам безопасности. При контакте с оголенными проводами и небрежном отношении есть вероятность если получить не электрический ожог, то весьма неприятные ощущения. Особенно это касается реальных установок, потому что в школьной лаборатории, как правило, цепь работает от батарейки, и сила тока не слишком высокая.

Таким образом, характерной особенностью амперметра является его последовательное подключение. Это ограничивает количество способов, как подключить амперметр.

Измерение сопротивления вольтметром

Низкоомный вольтметр с сопротивлением не более 15 Ом пригоден для измерения сопротивлений и выполняется при помощи формулы:

Rx = Rи * (U1/U2 – 1)

Для формулы используются сопротивление вольтметра Rв, а также 1 и 2 показания вольтметра, точность измерения не всегда соответствует действительности, так как замер осуществляется без учета внутреннего сопротивления прибора. Более точный результат достигается при использовании формулы

Rx = (Rв + r ) * (U1/U2 — 1), внутреннее сопротивление – r.

При замере каждое последующее сопротивление должно быть большим по сопротивлению вольтметра и выполнятся с фиксацией каждого замера.

Для того чтобы определить какое напряжение показывает вольтметр руководствуются шкалой вольтметра, при помощи цены деления прибора. Она определяется по верхнему пределу замеряемого значения, которое делится на количество делений шкалы.

Конструкция и принцип действия

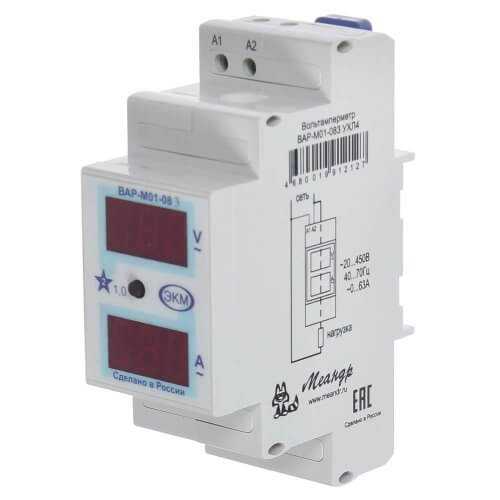

Вольтамперметр ВАР-М01-083 конструктивно выполнен в пластмассовом корпусе. Крепление на DIN-рейку в щиток осуществляется при помощи специальных фиксаторов.

На лицевой стороне расположены два цифровых индикатора, на которых отображается действующее значение напряжения и тока на участке цепи, к которой подключен вольтамперметр. Также на лицевой части расположена кнопка для сброса параметров и выбора данных для отображения на индикаторе.

Сверху и снизу прибора расположены клеммы для подключения вольтамперметра к электросети. При установке данного устройства следует учитывать, что его клеммы конструктивно рассчитаны на подключение проводников сечением не более 2,5 кв. мм.

Вольтамперметр не требует дополнительного питания — он питается напрямую от измеряемой цепи. Цепи подключаются к клеммам, а ток измеряется бесконтактным способом — проводник цепи, в которой необходимо измерить нагрузку, пропускается через специальное отверстие, проходящее через корпус ВАРа.

Принцип работы вольтамперметра ВАР-М01-083 следующий. К клеммам питание поступает на встроенный вольтметр и на соответствующем световом индикаторе отображается действующее значение напряжения. При включении нагрузки ток протекает через проводник, пропущенный через встроенный трансформатор тока, который фиксирует значение нагрузки и отображается на втором индикаторе. Трансформатор тока работает независимо от направления тока, поэтому проводник для измерения может быть пропущен через отверстие любым способом — как снизу вверх, так и сверху вниз.

Кнопкой на лицевой панели можно просматривать дополнительную информацию. При одиночном нажатии отображается максимальное значение напряжения за время после сброса. При втором нажатии отображается минимальное значение, а при третьем нажатии отображается количество отключений за время после сброса данных. Сброс данных осуществляется посредством нажатия и удержания кнопки в течение пяти секунд.

При двойном нажатии кнопки отображается потребляемая мощность, при повторном двойном нажатии — ток нагрузки и напряжение.

Следует отметить, что при отсутствии нагрузки на индикаторе может показывать небольшое значение тока, обусловленное погрешностью устройства. Значения могут быть до 0,6 А и 0,1 Вт при измерении тока и мощности соответственно.

Технические характеристики

Измеритель данного типа является модульным аппаратом и соответственно устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Для установки необходимо 35 мм свободного места на DIN-рейке, то есть два модульных места.

Основные характеристики вольтамперметра ВАР-М01-083:

• измерение действующего значения напряжения в пределах АС20-450В, при частоте переменного тока 45-70 Гц, 400 Гц (для данной частоты есть специальное исполнение устройства);
• бесконтактное измерение нагрузки в диапазоне — 0,5-63 А;
• замер потребляемой мощности;
• фиксация в памяти значений максимального и минимального напряжения сети, а также количества отключений с момента последнего сброса данных.

Вольтамперметр ВАР-М01-083 не подлежит периодической поверке, он используется в электрических цепях для технологического контроля измеряемых величин. Заявленная производителем погрешность измерения: одна единица младшего разряда при измерении напряжения и две единицы — при измерении тока нагрузки.

Конструкция и детали стрелочных вольтметров

Все детали этого измерителя размещены в корпусе микроамперметра РА1. Резисторы R2 – R4 и диоды VD5, VD6 размещены на заводской монтажной плате (рис.2), а элементы, относящиеся к узлу подсветки, зафиксированы в корпусе микроамперметра под этой платой термоклеем и дополнительно приклеены клеем «Момент» на основе полихлоропреновых каучуков.

Подойдет также аналогичный клей «Момент кристалл» или «Квинтол». Светодиоды приклеены снизу от шкалы (рис.3), а элементы R1, С1, VD1 – VD4 приклеены под монтажной платой. Резистор R1 желательно применить импортный разрывной или отечественный типа Р1-7.Остальные резисторы ВС, С1-4, С1 -14, С2-23, МЛТ, РПМ.

Если вольтметр будет установлен в не отапливаемом помещении (гараж, сарай), то использование металлопленочных резисторов нежелательно, более надежными окажутся углеродные резисторы. Конденсатор С1 применен малогабаритный импортный, предназначенный для работы в сети переменного тока 275 В. Вместо такого конденсатора можно применить пленочные конденсаторы на рабочее напряжение переменного тока 630 В, например, типа К73-17, К73-24. Конденсатор С2 типа К50-68, К53-14, К53-19 емкостью 22… 100 мкФ.

Германиевые диоды могут быть любые из серий Д2, Д9, Д18, Д20, ГД507. Кремниевые диоды 1N4148 можно заменить 1 N914 или отечественными из серий КД510, КД521, КД522. Сверхъяркие светодиоды RL50- CB744D синего цвета свечения имеют яркость 6000 мКд при токе 20 мА, вместо таких светодиодов можно установить любые аналогичные, например, «белые» RL50-WH744D – 8000 мКд.

Для лучшего рассеивания света, в зоне установки светодиодов, черный корпус микроамперметра окрашивают густым слоем белого лака для ногтей. Такая краска быстро сохнет и не отслаивается при повышенной влажности и перепадах температуры.

Вариант 2

Преимущества и недостатки

Как и любые технические приборы, ЭКМ имеют свои преимущества и недостатки.

Недостатки:

• Ограничение мощности нагрузки из-за слишком малого значения предельного тока коммутации, который имеет диапазон от 0,3 до 0,5 А (ЭКМ со скользящими контактами) до 1 А (контакты с магнитным поджатием);
• Высокая стоимость, по сравнению с реле давления, цена может быть больше в два или три раза.

Преимущества:

• Визуализация настроек четкая и понятная;
• Настройка пределов срабатывания достаточно проста и не требует специальных ключей, особых знаний и большого количества времени;
• Сборка в едином корпусе, что позволяет не использовать дополнительных тройников при подключении.
