Селективность защиты электрической сети

Основные определения

Определение селективности приведено в ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная – Часть 1. Общие правила.» «Селективность по сверхтокам (2.5.23) Координация рабочих характеристик двух или нескольких устройств для защиты от сверхтоков с таким расчетом, чтобы в случае возникновения сверхтоков в пределах указанного диапазона срабатывало только устройство, предназначенное для оперирования в данном диапазоне, а прочие не срабатывали”, при этом под сверхтоком понимается ток с более высоким значением, чем номинальный ток, вызванный любой причиной (перегрузка, короткое замыкание и т.д.). Таким образом, существует селективность между двумя последовательными автоматическими выключателями в отношении сверхтока, который протекает через оба выключателя, причем автоматический выключатель со стороны нагрузки размыкается, обеспечивая защиту цепи, а автоматический выключатель со стороны питания остается замкнутым, обеспечивая подачу питания остальной части установки. Определения полной и частичной селективности, с другой стороны, приведено в ГОСТ Р 50030.2-2010 «Аппаратура распределения и управления низковольтная – Часть 2. Автоматические выключатели.»

«Полная селективность (2.17.2) Селективность по сверхтокам, когда при последовательном соединении двух аппаратов защиты от сверхтоков аппарат со стороны нагрузки осуществляет защиту без срабатывания второго защитного аппарата.»

«Частичная селективность (2.17.3)Селективность по сверхтокам, когда при последовательном соединении двух аппаратов защиты от сверхтоков аппарат со стороны нагрузки осуществляет защиту до определенного уровня сверхтока без срабатывания второго защитного аппарата.”

Можно говорить о полной селективности, когда обеспечивается селективность для любого значения сверхтока, возможного в установке. О полной селективности между двумя автоматическими выключателями говорят, когда обеспечивается селективность до меньшего из значений Icu двух автоматических выключателей, так как максимальный ожидаемый ток короткого замыкания (КЗ) установки в любом случае будет ниже или равным наименьшему значению Icu двух автоматических выключателей.

О частичной селективности говорят, когда обеспечивается селективность только до определенного значения тока Is (предельный ток селективности). Если ток превышает это значение, то селективность между двумя автоматическими выключателями более не может быть обеспечена.

О частичной селективности между двумя автоматическими выключателями говорят, когда обеспечивается селективность до определенного значения Is, которое ниже значений Icu двух автоматических выключателей. Если максимальный ожидаемый ток КЗ установки ниже или равен току селективности Is, говорят о полной селективности.

Пример Рассматриваются следующие два автоматических выключателя: На стороне питания XT4N250 TMA100 (Icu=36 кА) На стороне нагрузки S200M C40 (Icu=15 кА)

Из “Таблиц координации аппаратов защиты и управления” видно, что обеспечивается полная селективность (Т) между двумя автоматическими выключателями. Это означает, что обеспечивается селективность до 15 кА, т.е. меньшего из двух значений Icu.

Очевидно, что максимальный ожидаемый ток К3 в месте установки автоматического выключателя S200M C40 будет меньше или равным 15кА.

Теперь рассматриваются следующие два автоматических выключателя: На стороне питания XT4N250 TMA80 (Icu=36 кА) На стороне нагрузки S200M C40 (Icu=15 кА)

Из «Таблиц координации аппаратов защиты и управления» видно, что селективность между двумя автоматическими выключателями составляет Is=6.5 кА.Это означает, что если максимальный ожидаемый ток КЗ на стороне нагрузки автоматического выключателя S200M C40 меньше 6.5 кА, то будет обеспечена полная селективность, а если ток КЗ имеет более высокое значение, то будет обеспечиваться частичная селективность, т.е. только для КЗ с током меньше 6.5 кА, тогда как для КЗ с током между 6,5 и 15 кА несрабатывание автоматического выключателя стороны питания не обеспечивается.

Селективность защиты абсолютная и относительная

Понятие селективности определено ГОСТотм IEC 60947-1-2014. Выделяют два типа селективности — абсолютную и относительную. Если работа защиты скоординирована таким образом, что она срабатывает исключительно внутри защищенной зоны, то это указывает на ее абсолютную селективность. В этих обстоятельствах максимальный ток селективности становится таким же, как и максимальная отключающая способность расположенного ниже автомата.

Срабатывание в виде резервного, когда не произошло отключение на проблемном участке, называют относительно селективной защитой. При этом происходит отключение выше расположенных выключателей. В случае превышения заданной величины тока выключателя-автомата, т.е. при отсутствии больших перегрузок, селективная защита действует практически безотказно. Куда затруднительней добиться этого при коротких замыканиях.

Упрощают задачу таблицы селективности, которые производители прилагают к своим изделиям. Применяя их, создают группы с селективностью срабатывания

Данные о выпускаемых изделиях предприятия размещают и на своих сайтах. Связки выключателей формируют только по таблицам одного конкретного производителя. Следует учитывать, что группы, устроенные по относительному принципу, обладают большим числом функций.

Буква «Т» в таблице обозначает полную селективность пары аппаратов, а число — частичную. Когда ожидаемая пограничная величина тока КЗ меньше, чем число, указанное в таблице, избирательность будет обеспечена

Чтобы проверить избирательность между автоматом выше- и нижестоящим, находят скрещение вертикали и горизонтали. Обеспечение селективности — очень важная задача при питании потребителей, относящихся к особой категории. При ее отсутствии может произойти остановка производственного процесса, повреждение линий, отключение систем кондиционирования, дымоудаления и других.

Сравнение НПВС

У некоторых НПВС имеются довольно серьезные побочные эффекты, у других их нет. Это связано с особенностями механизма действия: как влияют лекарственные вещества на те или иные разновидности ЦОГ – ЦОГ 1, ЦОГ 2, ЦОГ 3.

ЦОГ 1 у здоровых людей содержится почти во всех тканях и органах (например, в почках и желудочно-кишечном тракте), где осуществляет свою важнейшую функцию. С помощью синтезированных ЦОГ простагландинов обеспечивается поддержание целостности слизистой кишечника и желудка и адекватного кровотока в ней, снижение секреции соляной кислоты, увеличение рН, секреции слизи и фосфолипидов и стимуляция клеточной пролиферации (размножения).

Препараты НПВС, угнетающие ЦОГ 1, способствуют снижению концентрации простагландинов не только в воспалительном очаге, но и во всем организме человека, вследствие чего происходит развитие негативных последствий.

В здоровых тканях ЦОГ 2, как правило, обнаруживается в незначительных количествах либо полностью отсутствует. Повышение её уровня наблюдается непосредственно при воспалениях или в самом воспалительном очаге. Препараты НПВС, избирательно ингибирующие ЦОГ 2, чаще всего принимают системно, однако их действие направлено именно на очаг воспаления, способствуя снижению в нем воспалительного процесса.

Несмотря на свое содействие развитию лихорадки и болевого синдрома, ЦОГ 3 не принимает участия в воспалительных процессах. Действие отдельных НПВС направлено на данный вид фермента, но при этом они обладают слабым влиянием на ЦОГ 1 и ЦОГ 2. По мнению некоторых специалистов, ЦОГ 3 не является самостоятельной изоформой фермента, а представляет собой вариант ЦОГ 1, однако данное утверждение на сегодняшний день не подтверждено дополнительными исследованиями.

Принцип дифференцирования

Его применяют там, где используются цепи с потребителями большой мощности. К таким потребителям относятся:

• электрические двигатели и генераторы;
• силовые кабели;
• шинные сборки;
• трансформаторы и иные преобразователи.

В этом решении используют отклонения фазных и амплитудных параметров тока в различных точках. Отклонение таких величин в точке А и точке В, на участке АВ, считается аварийным, и аппаратура выполняет отключение. Использование трансформаторов тока позволяет выполнять фильтрацию от различных посторонних электромагнитных процессов.

Защита срабатывает только на участке АВ, если IA>IB.

Дифференциальная селективная защита мощного оборудования

Защита, созданная по дифференциальному принципу, может быть двух видов: продольная и поперечная.

Чувствительность

Релейная защита должна быть достаточно чувствительной к повреждениям и ненормальным режимам работы, которые могут возникнуть на защищаемых элементах электрической системы. Удовлетворение требований необходимой чувствительности в современных электрических сетях часто встречает ряд серьезных затруднений.
Так, например, при передаче больших мощностей в районы потребления отстоящие иногда на сотни километров, используются сети высокого напряжения с большой пропускной способностью отдельных ЛЭП. При этом ток К.З. в поврежденных линиях при учете возможных минимальных режимах работы станций и повреждений через большие переходные сопротивления (электрическая дуга) могут быть соизмеримы, или даже меньше максимальных токов К.З.
Это приводит к отказу от применения простых токовых защит и заставляет переходить на более сложные и дорогие типы защитных устройств. Поэтому с учетом опыта эксплуатации и уровня техники к защитам предъявляется минимальные требования в отношении чувствительности.
Чувствительность защиты должна быть такой, чтобы она действовала при К.З. в конце установленной для нее зоны в минимальном режиме системы и при замыканиях через электрическую дугу. Чувствительность защит принято характеризовать коэффициентом чувствительности Кч. Для защит, реагирующих на ток К.З. коэффициент чувствительности равен:

Карта селективности и правила ее создания

Для обеспечения предельно высокого уровня защиты выключателей, потребуется карта селективности или её визуальное изображение. Карта является своеобразной схемой, которая отображает все комплексы параметров тока в электросети.

Чтобы создать правильную карту селективности, нужно придерживаться следующих положений:

• электрические установки нужно подсоединять к единому источнику питания;
• необходимо правильно выбрать масштаб, чтобы все расчетные точки поместились на ней;
• кроме качеств автоматов, следует обозначить максимальные и минимальные значения КЗ в точках системы.

Схема утверждённого образца, на которой нанесены все токовые параметры защитных аппаратов и устройств, с указанием общего источника питания, выполняется в удобном для просмотра масштабе. Это карта селективности. Она обеспечивает максимальное применение защитных качеств автоматических выключателей. Все процессы, возможные при эксплуатации, отображены на ней графически.

На карту в обязательном порядке наносятся:

• места важных расчётных точек;
• защитные характеристики автоматов и возможных КЗ, при этом указаны их min и max значения.

Данная карта служит основанием для составления таблицы по выбору защитных аппаратов. Кроме того, карта позволяет оценивать общую защитную селективность и даёт полную информацию о согласованных между собой уставках всех автоматов.

Построение карты выполнено по осям. Ось абсцисс представляет токовые значения, на ось ординат наносятся временные значения.

К сведению. На ось могут наноситься и другие разновидности характеристик. Каждая схема включает в себя параметры двух-трёх автоматов. Построение таких карт можно выполнить при помощи компьютерной программы.

Пример карты селективности, выполненной при помощи программы

Грамотно выполненная селективная защита позволяет сохранить оборудование. При отключении конкретного участка она допускает выполнить обратное включение питания автоматическим включением резерва (АВР) и свести к минимуму простой оборудования и перерывы в подаче электроэнергии потребителям.

Виды селективных схем подключения

Защитная аппаратура по селективности подразделяется на несколько видов. К таковым относятся следующие виды защит:

• полная;
• частичная;
• токовая;
• временная;
• времятоковая;
• энергетическая.

Максимальная токовая защита

На каждом из них нужно остановиться отдельно.

Защита полная и частичная

При такой защищённости цепи подразумевается последовательное подключение аппаратов. В случае возникновения сверхтока сработает тот автомат, который ближе всего к месту повреждения.

Важно! Частичная избирательная защита отличается от полной селективности тем, что срабатывает лишь до установленного значения сверхтока

Токовый тип селективности

Выстраивая в убывающем порядке величины токов от источника к нагрузке, обеспечивают работу токовой избирательности. Главной мерой здесь является предельное значение токовой метки.

Например, начиная от источника питания или ввода, автоматические выключатели устанавливают в последовательности: 25А, 16А, 10А. Все автоматы могут иметь одинаковое время на срабатывание.

Важно! Между автоматами должно быть высокое сопротивление цепи. Тогда они будут иметь эффективную избирательность

Повышают сопротивление путём увеличения протяжённости линии, включения участков с проводом меньшего диаметра или вставкой трансформаторной обмотки.

Токовая селективность

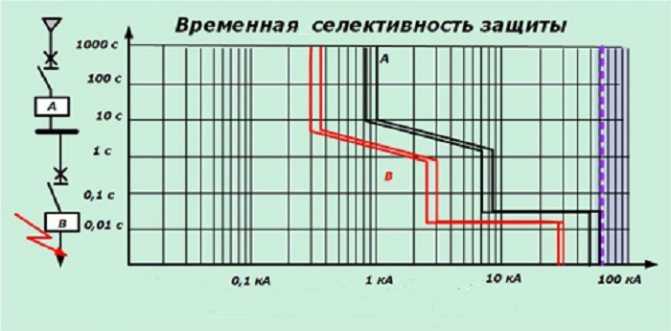

Временная и времятоковая селективность

Что значит селективная защита по времени? Особенностью такого построения схемы релейной защиты является привязка ко времени срабатывания каждого защитного элемента. Автоматические выключатели обладают одинаковыми токовыми параметрами, но имеют разную выдержку времени при срабатывании. Время срабатывания увеличивается по мере удаления от нагрузки. К примеру, самый ближний рассчитан на срабатывание после 0,2 с. В случае его отказа через 0,5 с. должен сработать второй. Работа третьего автоматического выключателя рассчитана через 1 секунду в случае несрабатывания первых двух.

Временная избирательность

Очень сложной считается времятоковая избирательность. Чтобы её организовать, необходимо выбирать приборы групп: A, B, C, D. У группы А наивысшая защита (применяется в электроцепях). Каждая из этих групп имеет индивидуальную реакцию на величину электрического тока и временную задержку.

Энергетическая селективность автоматов

Такая защита обусловлена свойствами выключателей, которые заложены производителем. Быстрое срабатывание – до того, как токи КЗ достигли максимума. Счёт идёт на миллисекунды, согласовать такую избирательность очень сложно.

Энергетическая селективность

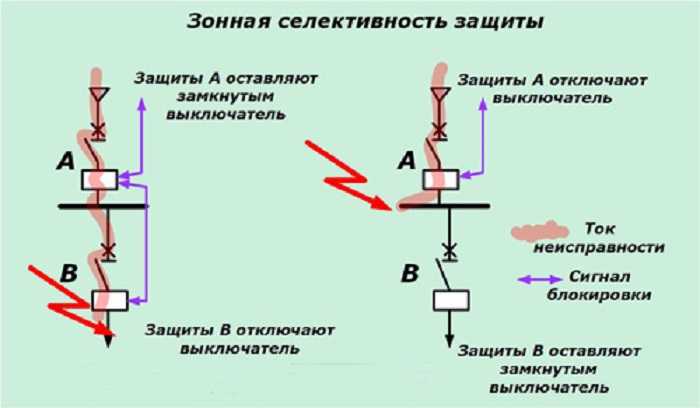

Что такое зонная селективность

Определение данного покрытия избирательной защитой сети связано с особенностью её построения. Это достаточно дорогой и сложный способ. В результате обработки сигналов, поступающих от каждого выключателя, определяется зона повреждения, и отключение происходит только в ней.

Информация. Для обустройства такой защиты требуется дополнительное питание. Сигнал от каждого выключателя подаётся в контрольный центр. Отключения производятся электронными расцепителями.

Такие схемы рациональнее всего использовать на промышленных предприятиях, где системы обладают высокими значениями токов КЗ и значительными рабочими токами.

Пример и график зонной избирательности

Пуэ селективность автоматических выключателей

» Разное » Пуэ селективность автоматических выключателей

instrument.guru > Электричество > Принцип работы селективности автоматических выключателей

Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

• Что такое селективность в области электрики?
• Типы селективности электрических приборов
• Таблица селективности
• Расчёт селективности
• Карта селективности
• Селективность автоматов ПУЭ
• Принцип селективности для выбора выключателей

Что такое селективность в области электрики?

Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.

Типы селективности электрических приборов

Классификацию защиты электрических устройств можно представить в различии схем подключения:

• Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
• Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
• Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
• Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
• Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
• Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
• Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

Таблица селективности

Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.

Расчёт селективности

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:

• Iс.о.послед ≥ Kн.о.* I к.пред., где: — Iс.о.послед — ток, при котором вступает в действие защита;
• — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
• — Kн.о. — коэффициент надёжности, зависящий от параметров.

Что будет если не соблюсти селективность автоматов.

Чтобы было понятнее, легче объяснить на примере. Например, случилось короткое замыкание на линии освещения из-за лампочки накаливания. Дальнейшие последствия, если произойдет отключение не на групповом автомате:

• Отключение всех групп автоматов, путем срабатывания вводного. Обесточится вся квартира.
• Возможен выход из строя аппаратуры защиты из-за огромных токов.
• Оплавление изоляции проводов.
• Порча, обгорание патронов люстры, вытекание/нагар на контактах.

Эти последствия будут менее существенными, если разброс по номинальному пропускному току не большой. Я описал худшие варианты.

То есть ваша проводка и аппараты даже если и выдержит, то получит ущерб. Много факторов повлияет на степень повреждений, но в конце концов это будет снижать надежность защиты с каждым таким случаем.

Ток перегрузки, проходящий через автоматы характеристики B, C и D может отличаться в 5-15 раз. Часто на групповые автоматы для освещения ставится характеристика B, как раз для обеспечения быстрого отключения в непредвиденной ситуации и соблюдения селективности.

• A: 1. Ставятся для защиты дорогой микроэлектроники, не имеющей пусковых нагрузок.
• B: Гарантировано отработает при токах в 3-5 больше номинального. Выбор для освещения.
• C: 5-10. Самая распространенная характеристика для домашних проводок.
• D: 10-20. Чаще всего используется для двигателей с большими пусковыми токами.

Виды селективных схем подключения

Защитная аппаратура по селективности подразделяется на несколько видов. К таковым относятся следующие виды защит:

• полная;
• частичная;
• токовая;
• временная;
• времятоковая;
• энергетическая.

Максимальная токовая защита

На каждом из них нужно остановиться отдельно.

Защита полная и частичная

При такой защищённости цепи подразумевается последовательное подключение аппаратов. В случае возникновения сверхтока сработает тот автомат, который ближе всего к месту повреждения.

Важно! Частичная избирательная защита отличается от полной селективности тем, что срабатывает лишь до установленного значения сверхтока

Токовый тип селективности

Выстраивая в убывающем порядке величины токов от источника к нагрузке, обеспечивают работу токовой избирательности. Главной мерой здесь является предельное значение токовой метки.

Например, начиная от источника питания или ввода, автоматические выключатели устанавливают в последовательности: 25А, 16А, 10А. Все автоматы могут иметь одинаковое время на срабатывание.

Важно! Между автоматами должно быть высокое сопротивление цепи. Тогда они будут иметь эффективную избирательность

Повышают сопротивление путём увеличения протяжённости линии, включения участков с проводом меньшего диаметра или вставкой трансформаторной обмотки.

Токовая селективность

Временная и времятоковая селективность

Что значит селективная защита по времени? Особенностью такого построения схемы релейной защиты является привязка ко времени срабатывания каждого защитного элемента. Автоматические выключатели обладают одинаковыми токовыми параметрами, но имеют разную выдержку времени при срабатывании. Время срабатывания увеличивается по мере удаления от нагрузки. К примеру, самый ближний рассчитан на срабатывание после 0,2 с. В случае его отказа через 0,5 с. должен сработать второй. Работа третьего автоматического выключателя рассчитана через 1 секунду в случае несрабатывания первых двух.

Временная избирательность

Очень сложной считается времятоковая избирательность. Чтобы её организовать, необходимо выбирать приборы групп: A, B, C, D. У группы А наивысшая защита (применяется в электроцепях). Каждая из этих групп имеет индивидуальную реакцию на величину электрического тока и временную задержку.

Энергетическая селективность автоматов

Такая защита обусловлена свойствами выключателей, которые заложены производителем. Быстрое срабатывание – до того, как токи КЗ достигли максимума. Счёт идёт на миллисекунды, согласовать такую избирательность очень сложно.

Энергетическая селективность

Что такое зонная селективность

Определение данного покрытия избирательной защитой сети связано с особенностью её построения. Это достаточно дорогой и сложный способ. В результате обработки сигналов, поступающих от каждого выключателя, определяется зона повреждения, и отключение происходит только в ней.

Информация. Для обустройства такой защиты требуется дополнительное питание. Сигнал от каждого выключателя подаётся в контрольный центр. Отключения производятся электронными расцепителями.

Такие схемы рациональнее всего использовать на промышленных предприятиях, где системы обладают высокими значениями токов КЗ и значительными рабочими токами.

Пример и график зонной избирательности

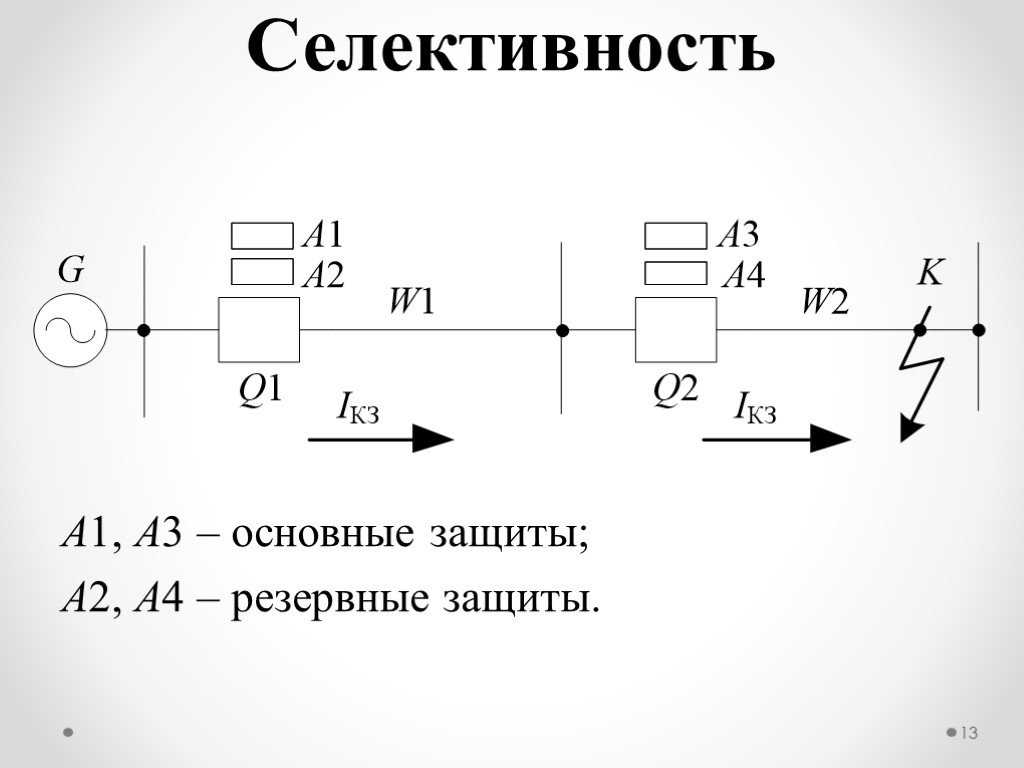

Релейная защита

К релейной защите, отключающей цепь при повреждениях, предъявляются такие требования:

• селективность;
• скорость реагирования;
• чувствительность;
• надежность.

Селективность можно назвать главным условием, обеспечивающим бесперебойность и непрерывность питания электрооборудования при наличии запасного источника.

Использование выключателей и реле с высокой скоростью реагирования исключается нарушение динамической устойчивости функционирующих параллельно синхронных агрегатов. Так устраняется основная причина самых тяжелых системных аварий с точки зрения непрерывной работы потребителей.

Релейная защита также должна обладать достаточной чувствительностью к повреждениям и нештатным режимам функционирования, возникающих на подлежащих защите элементах системы. Соответствия требованию необходимого уровня чувствительности во вновь создаваемых современных электросетях добиться очень сложно.

Требование надежности предъявляется в связи с тем, что защита сети должна безотказно и корректно функционировать и отключать оборудование при любом его повреждении и возникновении нарушений, препятствующих нормальному рабочему режиму.

1. Как установить распределительную коробку для электропроводки в кирпичной, бетонной стене
2. Подключение УЗИП к однофазной, трехфазной сети, в щитке (схема)
3. Монтаж твердотельного реле (схема установки)
4. Причины срабатывания дифавтомата
5. Подключение реле максимального тока

Селективность по току утечки

Селективность по току работает по схожему принципу. Но в качестве величины для избирательности используется не время, а ток утечки.

Также используется минимум 2 защитных устройства. То, что находится ближе к квартирному щитку, обладает большим значением тока срабатывания. Обычно для подобных задач применяют противопожарные УЗО с током отключения порядка 100 мА. Например, IEK 2п 63А 100мА ВД1-63 АС.

Далее по группам потребителей (отдельным комнатам) расставляются устройства с меньшим током утечки 5-30 мА. Если в одном из помещений развивается неисправность, то с большей вероятностью сработает только слаботочное реле на 30 мА. А противопожарное устройство на 300 мА, установленное на вводе, останется в работе. Таким образом, отключается только аварийное помещение.
