Правила прокладки и строительства электрической сети

Ошибки при изолировании проводов

При проведении работ по изоляции важно избегать типовых ошибок, которые часто допускают неопытные мастера:

1. Отсутствие или недостаточное натяжение изоленты. В этом случае диэлектрик может плохо прилипнуть к проводнику. Со временем качество таких соединений падает. Лента постепенно расклеивается. Внутрь может попасть влага и посторонние предметы.
2. Наносить на 1 участок ленту сначала в одном направлении, потом – в другом. Здесь опасность заключается в повышенном риске деформации защитного слоя.
3. Запрещено использование в качестве изолирующих материалов скотча, полиэтиленовых пакетов и других подручных средств.
4. Использовать изоленту для кабелей, расположенных на улице. Воздействие атмосферных осадков и солнечного света приводит к нарушению целостности покрытия.

Правильная изоляция проводников осуществляется при соблюдении всех мер безопасности. Ошибки в монтаже или использование некачественных материалов могут привести к возникновению аварийных ситуаций и причинить вред жизни и здоровью людей и домашних животных.

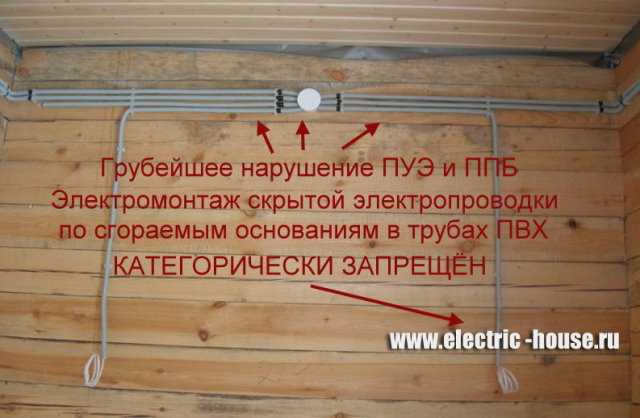

Электропроводки в чердачных помещениях

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

• открытая;
• проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;
• незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;
• скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63–2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

Влияние окружающей среды

К основным факторам окружающей среды, влияющим на долговечность и работоспособность кабеленесущей трассы и, непосредственно, самой силовой магистрали, относятся:
— влажность (в том числе атмосферные осадки в виде росы, дождя, снега);
— наличие едких паров или газов (кислотных и щелочных);
— повышенная температура окружающей среды;
— наличие в окружающем воздухе огне- или взрывоопасных компонентов в виде газа, пыли, аэрозолей, которые при искрении могут детонировать.

Все вышеперечисленные факторы могут оказывать разрушающее воздействие, как на сами кабели и электрические провода, так и на поддерживающие их кабельные лотки и короба.

Разрушение целостности или сверхмерные деформации кабеленесущей магистрали, а также разрушение изоляции кабелей и проводов могут вывести всю трассу из строя и привести к несчастным случаям, в частности, к поражению электрическим током людей.

Основной мерой защиты кабельной или проводной магистрали является механическая. То есть, токоведущие системы укладываются в металлические короба, на кабельные лотки или прячутся в трубы. Для особых условий эксплуатации разработаны специальные кабельные лотки и короба: огнестойкие, сейсмоустойчивые, герметичные и пр.

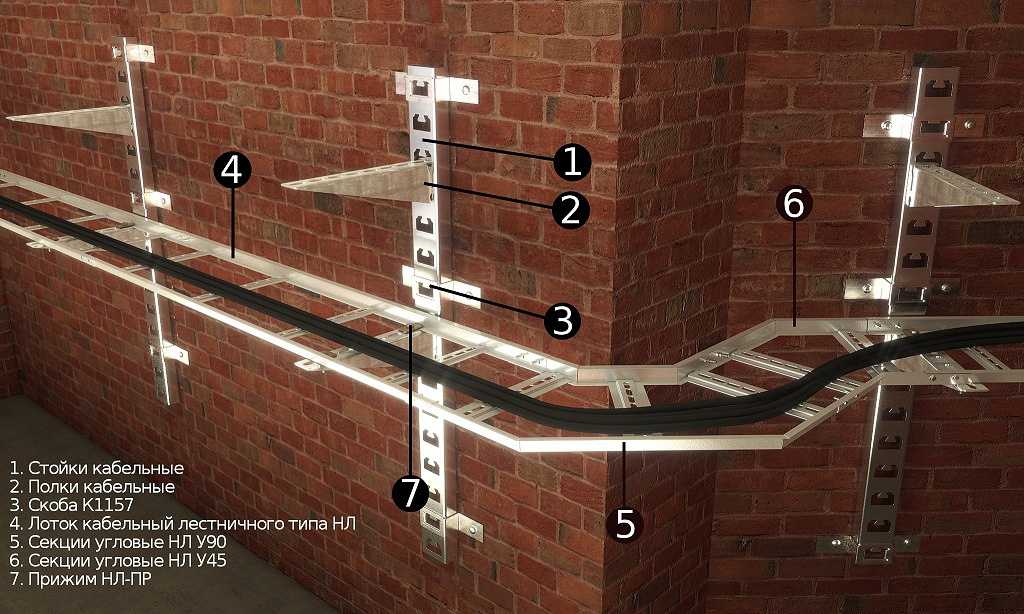

Правила укладки кабелей и проводов, в общем, и в металлических коробах и лотках, в частности, диктуются ПУЭ – «Правилами устройства электроустановок».

Как проложить кабель по забору согласно правилам?

Требования, предъявляемые к монтажу

Весь комплект элементов, предназначенных для прокладки кабеля в классическом исполнении, называются кабельным сооружением, забор на участке в эту категорию не входит. ПУЭ допускает монтаж на, так называемых, не кабельных сооружениях, в роли которых может выступить забор, однако при производстве монтажа необходимо выполнить условия, чтобы не отойти от требований нормативных документов.

Требований к монтажу гораздо меньше в том случае, если для прокладки используется бронированный проводник, но это не всегда удобно и доступно, поэтому в дальнейшем будет рассматриваться вариант работы с кабелями ПВС или ВВГ, заслуженно завоевавшими самое широкое использование по удачному сочетанию таких параметров, как цена и качество. Их токопроводящие жилы выполнены из меди, а и изоляция из поливинилхлорида (ПВХ).

Кабели ПВС и ВВГ, как небронированные, должны укладываться на высоте не менее чем 2 метра, в противном случае, их надо обеспечить защитой от механических повреждений, то есть они в соответствии с ПУЭ, должны быть уложены в трубе, в коробе или защищены стальным уголком и т.п., как указано в пункте 2.3.39 ПУЭ.

Варианты прокладки

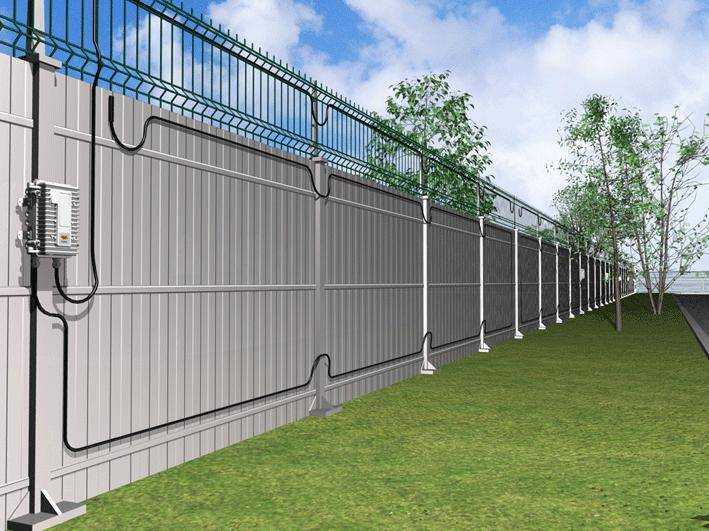

Целесообразно рассмотреть варианты, как провести кабель по забору, если высота ограждения достигает 2 метров и выше или же забор высотой менее 2 метров, выполнен из профнастила, дерева либо кирпича. Рассмотрим правила прокладки линии в каждом случае.

Высота ограждения от 2 метров. Самый простой вариант, в данном случае отпадает надобность в обустройстве защиты кабеля от механических повреждений. Достаточно будет между столбиками забора натянуть стальную проволоку диаметром 1-2 мм, к которой нейлоновыми хомутами закрепить проводник, примерно как на фото ниже. Такой способ монтажа наиболее прост в исполнении, потребует сравнительно малых материальных затрат, отвечает требованиям пожаробезопасности, в случае если ограждение изготовлено из дерева.

Забор высотой менее 2 метров, выполнен из профнастила. В этом случае в целях защиты кабеля его необходимо прокладывать в коробах или трубах. Использовать стальные изделия для защиты будет накладно, поэтому лучше воспользоваться трубами, изготовленными из пластика, которые удобно закрепить клипсами к столбикам забора. Существует самый простой вариант решения вопроса – поместить кабель в пластиковой гофре. Пластиковая гофрированная труба является очень хрупкой, тем более что с течением времени под воздействием солнца и высоких температур, она значительно теряет свои прочностные качества. По этим причинам ее защитная функция очень незначительна. Использование гофры может служить в большей степени формальным выполнением требований ПУЭ, для предъявления контрольным организациям. При использовании гофры следует учитывать нормативное требование, смысл которого в том, что шаг ее крепления по всей длине проводки к несущей поверхности не должен превышать 1 метр. Фото пример крепления гофры на ограждении из профнастила:

Забор высотой менее 2 метров, изготовлен из древесинных материалов. Особенностью прокладки кабеля по деревянному ограждению является то, что изделия для его защиты должны состоять из негорючих материалов. Использовать в качестве защиты металлические трубы или уголок весьма дорого и не каждому домовладельцу или хозяину дачи такие затраты по карману, лишь для того чтобы пробросить кабель по участку, поэтому в качестве эконом варианта можно использовать металлическую гофрированную трубу.

Забор высотой менее 2 метров из кирпича или камня. В данном случае при прокладке проводника следует выполнять все мероприятия безопасности, как для забора зашитого профнастилом. Крепление кабеля производить по той же технологии, которая используется при монтаже открытой электропроводки по стенам.

Вот мы и рассмотрели, как может быть выполнена прокладка кабеля по забору. Надеемся, предоставленные правила ПУЭ и способы монтажа помогли вам правильно провести линию своими руками!

Наверняка вы не знаете:

Методы защиты изоляции внутренних жил кабеля

Даже если проложить линию в гофре или металлоруквае, то при использовании кабеля ВВГнг-LS для подключения потребителей на открытом воздухе, возникает проблема с внутренней изоляцией жил. Она менее стойка к воздействию ультрафиолета и разрушается за короткий промежуток времени. Речь идёт о разделанных концах кабеля на присоединении к магистральному СИПу.
Поэтому разделанный кабель требует дополнительной защиты от солнечного света. Для этого используются герметичные коробки. Но их не везде можно применять.
Кроме этого можно использовать термоусадочные «перчатки». Промышленность выпускает их разного диаметра и конфигураций. На рисунке снизу представлены «перчатки» на напряжение 220/380 В.
«Перчатки» можно заменить термоусадочной трубкой с клеевым составом. Ее надевают на каждую жилу и конец кабеля. При этом учитывают, что «перчатка» и трубочки должны быть черного цвета. Они способны надежно защитить изоляцию от воздействия разрушительной радиации.

Как заземлить броню кабеля, проложенного в кабельном сооружении

Кабельные сооружения — сооружения, предназначенные для укладки кабелей и любого оборудования, обеспечивающего нормальную работу кабельных линий. К ним относятся короба, каналы, тоннели, эстакады, галереи и двойные полы. Прокладка бронированных кабелей внутри помещений кабельных сооружений должна соответствовать требованиям, изложенным в ПТЭЭП и ПУЭ. Как сама броня кабеля, так и токопроводящие части кабельных сооружений должны быть заземлены. Допускается заземление бронеленты к металлическим коробам или каналам. В качестве заземляющего контура можно использовать несущие металлические конструкции зданий и сооружений.

Большой выбор представлен на сайте . Ознакомившись с описанием продукции, вы можете сделать выбор самостоятельно или обратиться к специалисту компании, который грамотно проконсультирует вас по вопросам цены и качества.

Если речь идет о бронированном кабеле, необходимо выполнить не только заземление жилы, но и заземлить броню. Эта процедура необходима для того чтобы ликвидировать блуждающие токи. Как и любое действие, которое выполняется в отношении кабельно-проводниковой продукции, заземление кабеля должно быть выполнено правильно. Необходимо, что заземление произошло во всех точках контура. Для этого процедура заземления выполняется с обеих сторон подключения к щитку или к оборудованию. Также нужно знать нюансы, которые позволят выполнить заземление брони качественно. К одним из таких нюансов можно отнести наличие кабельной трассы, на протяжении которой существуют муфтные соединения. Что делать в этом случае? Для того чтобы заземление было выполнено правильно, нужно перед муфтой сделать перемычки из медного провода.

Существует еще множество дополнительных нюансов, которые необходимо учесть. Специалисты, обладающие достойным опытом работы, знают о специфике заземления брони кабеля. Они выполнят работу качественно и безошибочно. Если за работу возьмется дилетант, заземление может быть выполнено неграмотно, а это приведет к некорректному использованию кабеля.

Разновидности изоляционных материалов и сфера их применения

В зависимости от планируемых условий эксплуатации и типа соединения проводников могут использоваться различные виды изоляции. Рассмотрим наиболее популярные варианты.

Изоляционная лента

Изолента является самым доступным и популярным способом защиты токопроводящих жил. Сфера ее применения напрямую зависит от материала изготовления.

Поливинилхлорид

Лента выпускается с шириной от 10 до 20 мм. Адгезия с защищаемой поверхностью обеспечивается специальным клеящим составом, который нанесен на внутреннюю поверхность ленты. Производители выпускают изделия в различных цветовых гаммах. К положительным основным свойствам ПВХ изоленты относятся:

• прочность;
• адгезия со многими типами поверхностей;
• способность выдерживания значительных температур — до 120 градусов Цельсия;
• выдерживание повышенного значения напряжения;
• эластичность;
• высокий уровень пожарной безопасности;
• противодействие внешним факторам: влага, щелочь, кислота.

Изоляция провода ПВХ лентой Из недостатков выделяется потеря полезных свойств при использовании в отрицательных температурах.

Изоляционная лента ПВХ получила широкое применение в электротехнической отрасли, а также в быту. Изолента для проводки с уровнем напряжения до 1000 Вольт может прослужить длительный период времени.

Помимо указанных случаев, материал активно используется для ремонта трубопроводов, бытовой техники и упаковки товаров.

Виды изоляционной ленты из поливинилхлорида

Хлопчатобумажная

Основу изделия составляет хлопчатобумажный материал с добавлением резины, на внутреннюю часть которого также наносится клеящий раствор. Некоторые производители в качестве базового материала применяют стекловолокно. Выпуск лент осуществляется с шириной от 15 до 50 мм. Из положительных характеристик выделяются:

• высокая прочность;
• повышенная износостойкость;
• термическая устойчивость;
• низкая стоимость.

К отрицательным моментам хлопчатобумажного изоляционного материала относят:

• вероятность воспламенения из-за перегрева;
• впитывание жидкости.

Тканевая изолента TESA

Правила нанесения изоляционных материалов

Порядок монтажа изоляции зависит от используемого диэлектрика.

Монтаж изоляционной ленты

В быту для нанесения защитного слоя нередко применяется изолента. Ее нужно использоваться следующим образом:

1. Сделать скрутку токопроводящих жил и спаять их.
2. Аккуратно нанести слой изоленты под небольшим углом по направлению к концу скрутки. При этом нужно сделать небольшой нахлест на участок основной изоляции.
3. Затем скрутку следует загнуть параллельно кабелю.
4. Нанести еще один слой диэлектрика. На этот раз – по направлению к основной изоляции.

Нанесение термоусадки

Изоляцию с помощью термоусадок выполняют по следующему алгоритму:

1. Выбирается трубка нужного диаметра и длины.
2. Термоусадка надевается на один из соединяемых кабелей.
3. После этого концы проводников скрепляются скруткой.
4. Изоляционная трубка передвигается на место стыка.
5. После этого строительным феном или зажигалкой осуществляется прогрев участка соединения. Двигаться лучше от центра к краям, чтобы избежать образования воздушного мешка.

Работа с жидкими составами

Нанесение жидкой изоляции проводится в соответствии с инструкцией пользователя. Ее можно найти на поверхности упаковочной тары или на внутреннем вкладыше.

Так, процесс изоляции с помощью состава на основе полиуретана выполняется в следующем порядке:

1. Подготавливается место соединения. Нужно удалить пыль, грязь и остатки старого диэлектрика.
2. Компаунд заливается через специальный бандаж в муфту.
3. После этого устанавливаются уплотнительные накладки, которые предотвращают вытекание компаунда.

Марки устойчивых проводников

Для того чтобы кабель служил длительное время, необходимо знать, какую кабельную продукцию можно применять и как защитить ее от солнечной радиации. Промышленность выпускает несколько видов кабеля, которые можно использовать для подключения потребителей.

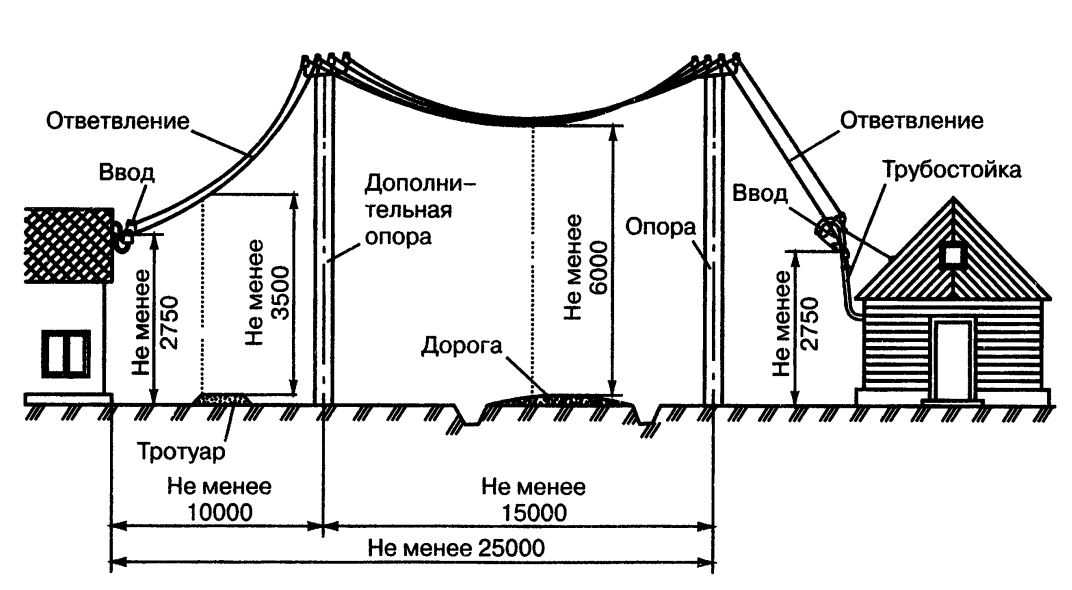

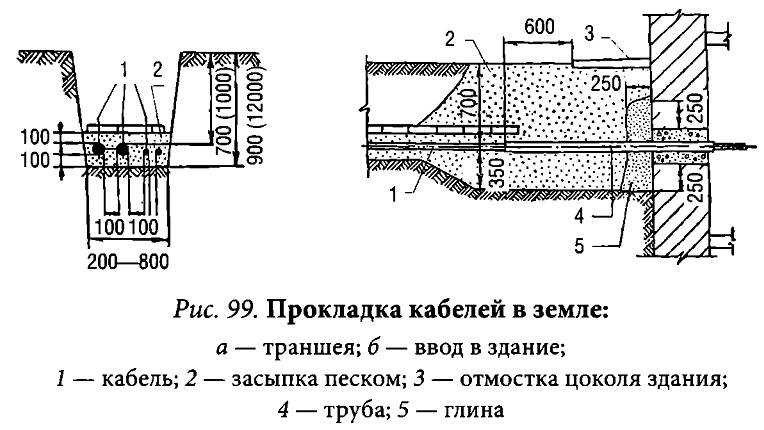

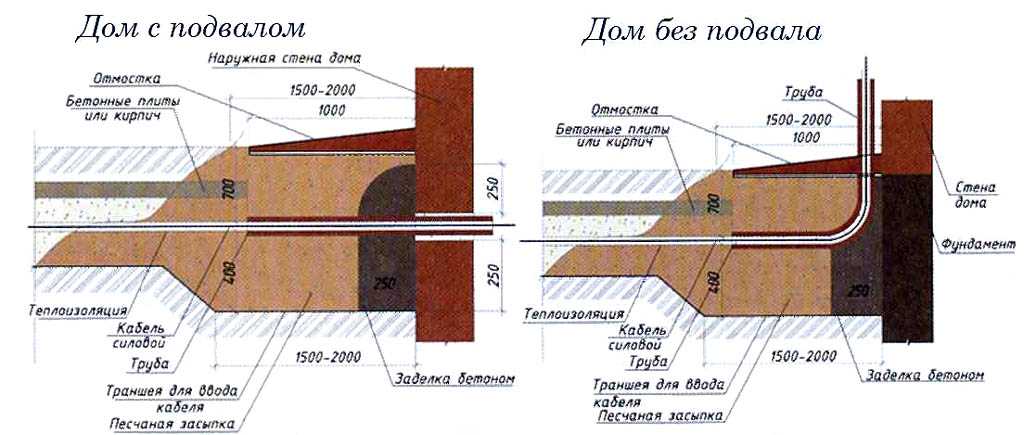

Ввод в частный дом или коттедж от опоры в большинстве случаев производят по воздуху. Для этого используют самонесущий изолированный провод (СИП).
Изоляция выполнена из сшитого полиэтилена, на который не воздействует ультрафиолет. Токонесущие жилы выполнены из алюминия. Подключение производят с помощью болтового соединения. Реже для воздушного подключения применяют кабель ВВСГ. Кабель имеет двойную изоляцию, имеющую защиту от ультрафиолетовых лучей.
Для подключения сарая или бани используют наиболее распространенный кабель ВВГнг-LS. Соединение проводов СИП с ВВГнг-LS выполняют прокалывающими зажимами.

Ситуации, когда без прокладки по фасаду не обойтись

К перечисленным выше ситуациям добавим наиболее простую: при организации ЛЭП по воздуху на пути магистрали встало здание — препятствие, которое можно преодолеть двумя способами. Во-первых, есть более дорогостоящий вариант с обходом здания (потребуется много столбов, кабеля и других приспособлений). Во-вторых, можно существенно сэкономить, если проложить линию по фасаду здания. Несколько десятилетий назад второе было недоступно, поскольку воздушные ЛЭП создавались исключительно на оголенных проводах.

Наружная прокладка кабеля по стене

Остановимся на решении задачи в быту. Раньше при строительстве коттеджей и частных домов в дачных поселках часто возникала неприятная ситуация: магистральная линия шла с одной стороны дома, а распределительный щиток был установлен на стену, направленную в противоположную сторону. Такое обычно заканчивалось монтажом дополнительного столба. И нередко объект приходилось вкапывать прямо на своем участке.

Однако сегодня в ПУЭ прописана возможность применения самонесущего изолированного провода (СИП), который может быть проложен по фасаду здания. Для этого достаточно протянуть линию от магистрального столба к ближайшей точке здания, затем довести по стене до распределительного щитка. Рекомендуется вести кабель по горизонтальной линии вплоть до щитка. Когда он будет сверху, то провод можно опускать.

Прокладка провода СИП по фасаду

Кабель для аварийного освещения

Аварийное освещение в обязательном порядке устанавливается в каждом из мест массового скопления людей, будь-то производственная или общественная площадка, здание или сооружение, например, завод, стадион, больница, школа или торговый центр. Задача этой разновидности освещения состоит в обеспечении безопасности при отключении основной осветительной сети, включая указание путей эвакуации и подсвечивание зон повышенного риска.

Требования к линиям кабелей для аварийного освещения отличаются повышенной строгостью, что обусловлено необходимостью сохранения работоспособности осветительной сети в течение всего времени, которое нужно для эвакуации людей (не меньше 15 минут). Свод правил СП 6.13130.2009 однозначно определяет, что кабели для подобных систем должны быть огнестойкими, выделять минимум вредных продуктов при горении или не содержать галогены, что соответствует маркировке «нг-FRLS» или «нг-FRHF».

Подготовка к нанесению изоляции

Чтобы заизолировать токопроводящие жилы, необходимо предварительно провести ряд подготовительных операций:

• отключить подачу электричества;
• удалить грязь, окислы и остатки старой изоляции;
• подготовить инструмент для проведения работ.

Чтобы удалить остатки старого диэлектрика, можно воспользоваться паяльником. Для этого нужно прогреть нужный участок до начала термической деформации защитной оболочки. Затем остатки слоя диэлектрика счищаются вручную. При этом необходимо использовать перчатки.

В некоторых случаях можно воспользоваться острым ножом. Лезвием аккуратно проводят вдоль жил, разрезая защитную оболочку кабеля. Затем делают продольное круговое сечение и удаляют фрагмент изоляции.

Ситуации, требующие задействования дополнительной изоляции

Изоляция проводов, как правило, необходима после выполнения соединения между отдельными линиями, чтобы обеспечить безопасность от поражения электрическим током. При этом случаются и следующие ситуации, когда понадобится изоляционный материал:

1. При повреждении отдельного участка защитного слоя кабельной линии. Это позволит не производить замену всего проводника, а только заизолировать нарушенный слой защиты.
2. При расположении в непосредственной близости от корпуса электрооборудования не защищенных токопроводящих жил.
3. Для маркировки проводов одного цвета.
4. Для жгутования отдельно лежащих тонких проводов.

Изоляция мест соединения электрических проводов

Средства защиты от электрических полей повышенной напряженности, коллективные и индивидуальные

При работах, проводимых на ВЛ и в ОРУ напряжением 330 кВ и выше при напряженности электрического поля до 5 кВ/м, время пребывания в рабочей зоне без средств защиты не ограничивается. При значении напряженности от 5 до 25 кВ/м ограничивается по государственному стандарту, а при значении напряженности выше 25 кВ/м не допускается.

К защитным средствам от электрических полей повышенной напряженности относятся экранирующие комплекты, используемые при рабочих операциях на воздушных линиях электропередач (ВЛ) или на уровне земли в распредустройствах типа ОРУ. По способу обустройства такая защита подразделяется на следующие виды:

• съёмные экранирующие устройства (устанавливаются на машинах и механизмах);
• стационарные, переносные и передвижные экранирующие устройства;
• индивидуальные экранирующие комплекты.

Среди описываемых изделий выделим экранирующие комплекты индивидуального назначения, выполненные в виде одеваемого на человека защитного снаряжения. Экранирующие системы коллективного пользования предназначаются для защиты целой группы людей. Они выполняются из токопроводящего материала и подсоединяются к заземленным объектам (к защитному контуру).

Методы прокладки

Так как забор может достигать 2 и более метров или же быть ниже, мы рассмотрим особенности прокладки кабеля в каждом из этих случаев отдельно.

Забор высотой более 2 метров

Проще всего проложить кабель на высоте более 2 метров от уровня земли, так как можно не использовать кабельные конструкции для защиты проводки от повреждений. В качестве несущего элемента можно использовать обычную стальную проволоку, которая протягивается вдоль забора. Кабель крепится к ней с помощью стяжек или хомутов. Этот способ прост, дешев и достаточно надежен.

Забор высотой менее 2 метров

В этом случае для защиты кабеля его необходимо прокладывать в коробах, обычных или гофрированных трубах. Трубы могут быть изготовлены как из металла, так и из более дешевого пластика. Наиболее дешевый вариант – ПВХ-гофра. Однако ее прочность и долговечность уступают альтернативным вариантам, таким как пластиковые трубы или короба. Поэтому гофру можно использовать только если риск механического повреждения кабеля минимален. Расстояние между элементами крепежа гофры к забору должно быть не более 1 метра.

Отдельно следует рассмотреть деревянный забор. В этом случае необходимо использовать кабельные конструкции из негорючих материалов, как правило, из металла. Но обычные металлические трубы стоят достаточно дорого, поэтому лучше использовать металлическую же гофру.

Подводим итоги

Качественная работа электрической части становится залогом нормальной эксплуатации автомобиля. Вы можете использовать все его функции без проблем и получать удовольствие от ровной нормальной работы агрегата. Также расход стоит в норме и не пугает вас своими цифрами. Но как только электрические элементы выходят из строя, начинаются трудности с самыми разными узлами. Это приводит к тому, что вы просто не понимаете, за что хвататься при диагностике. Недобросовестные мастера на сервисе предлагают заменить датчики, реле, а также целые сегменты проводки. Но иногда проблема кроется в том, что один из проводков просто вышел из строя и стал показывать проблемы в работе.

Лучше всего найти хорошего мастера-электрика, который специализируется на автомобилях. Конечно, если вашей машине менее 3 лет, а пробег меньше 100 000 километров, то при любой проблеме с электрическом следует обращаться в официальный сервисный центр. Так вы по гарантии сможете устранить проблемы и получить нормальную работу электрической части. Будьте внимательны с выбором автомобильного электрика. Очень часто некачественный сервис становится причиной серьезных проблем в будущем. А вы когда-нибудь справлялись с неисправностями автомобильной проводки?
