Как подключить УЗО в щитке
Для контроля утечки тока необходим прибор с чувствительностью 100 мА. Если протяженность электропроводки небольшая, ложных срабатываний не будет при УЗО на 30 мА. При подключении следует соблюдать определенное правило, независимо от выбранной электрической схемы. Последовательно с устройством необходимо подключать автомат.
УЗО не является защитой от короткого замыкания и перегрузок. В случае их возникновения прибор выйдет из строя. Контакты устройства залипают, цепь, где произошло замыкание, находится под напряжением. Провод продолжает греться, возможно воспламенение изоляции.
Чтобы прибор обесточить, и он не вышел из строя, перед ним нужно установить автомат с номинальным током, меньшим, чем УЗО на один-два порядка. Например, для УЗО на 63 А подойдет автомат на 50 А.
Для экономии средств через одно УЗО в электрощите подключают сразу несколько групп потребителей. Чем больше автоматических выключателей, тем выше стоимость монтажа щитка
Важно знать, сколько автоматов можно подключить к одному УЗО на 40а. Согласно правилам, к одному прибору нельзя подключать более двух автоматов
При этом их общая нагрузочная способность должна быть не более чем номинал УЗО.
Только правильное подключение УЗО в щитке обеспечит защиту электрической системы и оборудования, будь то дом, гараж или дача.
Советы профессионалов
Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.
Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.
Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.
Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой
Образцовый щиток Источник static.wixstatic.com
Обоснование для калькулятора расчёта оптимального сечения кабеля
Продолжительность безопасной работы электроразводки напрямую зависит от:
- Точного расчёта на калькуляторе сечения кабеля по мощности и длине;
- Выбора материала жил и изоляции;
- Правильной укладки и подключения.
При этом все факторы находятся в прямой зависимости друг от друга.
Жилы для проводов изготавливают из алюминия или меди. По эксплуатационным характеристикам, медные жилы превосходят алюминиевые провода при равной площади сечения кабеля, онлайн калькулятор учитывает эти параметры при расчётах. Медь на 20% лучше проводит электричество и жилы более гибкие, но алюминий дешевле.
Например, при площади сечения провода 2,5 мм2, по медному проводу можно подать питание для прибора мощностью 5,9 кВт, а по алюминиевому только 4,4 кВт. Но если площадь сечения алюминиевого провода будет 4 мм2, то по нему уже можно запитать оборудование мощностью 6,1 киловатт.
На гибкость проводов влияет не только материал жил, но и их количество. Многожильный медный провод более гибкий, нежели одножильный. Однако калькулятор расчёта сечения кабеля по длине и мощности учитывает, что максимальная нагрузка допустимая для многожильных проводов, гораздо ниже, чем в однопроводном кабеле.
ВАЖНО: многожильный кабель запрещено использовать при скрытом монтаже. Превышение допустимой нагрузки, вызывает нагрев проводника, а за ним и изоляции. Регулярное превышение максимальной допустимой нагрузки, приводит к температурной деструкции материала изоляции, и его разрушению
Это чревато коротким замыканием и возгоранием
Регулярное превышение максимальной допустимой нагрузки, приводит к температурной деструкции материала изоляции, и его разрушению. Это чревато коротким замыканием и возгоранием
Превышение допустимой нагрузки, вызывает нагрев проводника, а за ним и изоляции. Регулярное превышение максимальной допустимой нагрузки, приводит к температурной деструкции материала изоляции, и его разрушению. Это чревато коротким замыканием и возгоранием.
Величина нагрузки и расчёт силы тока
В однофазной сети сила тока определяется на онлайн калькуляторе как мощность делённая на напряжение. Например, для бойлера мощностью 3000 ватт, сила тока составит: 3000/220 = 13,63 А. Округляется в большую сторону, до 14А.
ВАЖНО: для безопасности обязательно добавляйте к полученному результату 5А!
Значит, к 14 прибавляют 5, и в расчётах площади сечения провода будут оперировать цифрой 19А.
При подключении к одной цепи нескольких приборов, в расчёты включают дополнительную категорию.
Индекс востребованности
Вероятность такой ситуации, когда в сеть включат сразу все запланированные устройства, очень мала. Для бытовых условий разработан индекс востребованности (или коэффициент значимости) электроприборов, который учитывается при расчёте мощности по сечению кабеля на онлайн калькуляторе. Этот показатель не стабилен, и изменяется в зависимости от климатических условий региона, типа помещения и режима эксплуатации. Для квартир средней полосы России, коэффициент востребованности выглядит так:
- Розетки жилых комнат – 0,7;
- Освещение кухни, коридора и санузла – 0,7;
- Микроволновка и пылесос – 0,6;
- Холодильник – 0,8;
- Электроплита, водонагреватель и стиральная машина – 1.
Но эти показатели не стабильны даже в пределах одного региона. Например, коэффициент значимости для электрических тёплых полов – 1. Но он будет снижаться, при профессиональной термоизоляции всего объекта, и приведению жилья стандарту домов с высокой энергоэффективностью. Ведь при устранении утечек тепла, они будут включаться гораздо реже. Поэтому параметр качества теплоизоляции учитывается при работе калькулятора сечения кабеля по мощности и току.
В стандартной ситуации, например для Московской области, расчёт на онлайн калькуляторе максимальной силы тока для кухонной розетки с несколькими приборами выглядит так:
- Микроволновка: 1800 Вт х 0,6 = 1080 Вт;
- Холодильник: 600 Вт х 0,6 = 360 Вт;
1080 + 360 = 1440 Вт.
1440/220 ≈ 6,5 А.
6,5 + 5 = 11,5 А.
Квартирный щиток. Схема.
Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.
После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.
Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.
Основной процесс
Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!
ознакомьтесь с отдельной инструкцией, на которую мы сослались!
Шаг 1 – Создаем схему
Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.
К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:
В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.
Шаг 2 – Подготавливаем материалы и инструменты
Среди инструментов Вам обязательно потребуются:
- мультиметр (чтобы прозвонить проводку после подключения всех элементов).
- набор отверток (закручивать винтики на клеммах).
- инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
- шуруповерт (крепить бокс к стене)
Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:
Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.
Шаг 3 – Собираем электрощит
Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик
Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе
Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.
Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:
- Повесьте корпус на стену (либо установите в подготовленную нишу).
- Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
- Зачистите жилы для качественного присоединения к клеммам.
- С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
- Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
- Установите нулевую и заземляющую шину.
- Нарежьте соединительные провода на подходящие отрезки.
- Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
- Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
- Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
- Проверьте правильность выполненных работ, включив вводной автомат.
Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.
Наглядный видео урок всего основного процесса:
Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.
Типы УЗО
В схемах имеются различные токи, поэтому УЗО тоже разные. Есть УЗО типа АС. Это аппараты, предназначенные для жилых зданий. Рассчитаны на то, чтобы оберегать систему от утечек переменного синусоидального тока.
Тип АС
Устройства типа А созданы для распознания утечек с переменным синусоидальным и пульсирующим постоянным током. Применяются для большого количества бытового оборудования: стиральных машин, индукционных плит и варочных поверхностей, компьютеров, телевизоров, двд-проигрывателей, новых моделей электрического инструмента, светильников с регулировкой яркости.
Тип А
Устройства типа В способны реагировать на токовые синусоидальные, выпрямленные, пульсирующие и постоянные утечки. Подобные аппараты используются в промышленном производстве. Их редко устанавливают в квартире либо частном доме из-за нецелесообразности.
Тип В
По выдержке по времени бывают устройства типа S и G. Первые срабатывают в периоде от 0,15 до 0,5 секунд. Вторые срабатывают через 0,08 секунд. По принципу срабатывания бывают УЗО электромеханическими и электронными. Электромеханические работают благодаря электромагнитному реле, размыкающему контакты. Их недостатки заключаются в высокой стоимости и больших габаритах.
Вам это будет интересно Описание прогрузки автоматов
Электронные модели дополняются с помощью аварийного электромагнитного реле, которое обесточивает цепь, если отсутствует питание на усилительной схеме
Но специалисты рекомендуют использовать подобные аппараты осторожно
По числу полюсов бывают двухполюсные и четырехполюсные модели. По типу установки — модульные и переносные.
Требования к сборке
Распознавание фазы и ноля в проводе
Работы, проводимые с электрическими устройствами и проводкой, относят к разряду особо опасных. Поэтому сборка электрощитка подразумевает соблюдение определенных требований:
- заполнение элементами с учетом рекомендаций, которые даются в технических документах, превышать число приборов запрещено;
- наличие знака электротехнической защиты обязательно, здесь указывается допустимое напряжение устройства;
- материалы, из которых производится сборка электрического щита и его деталей, не должны проводить ток и возгораться;
- на кабелях обязательна маркировка, используют специальные бирки, которыми размечают отдельные группы элементов;
- клеммы соединяют с проводами по одному, шины различают цветом (черные – фаза, синие – ноль);
- если используют несколько автоматов выключения, соединение между ними оформляют с помощью специального проводника шин;
- заземление обязательно для корпуса и крышки;
- если частный дом построен из дерева, прокладывать внутреннюю проводку нельзя, поэтому используют специальные трубы, короба.
Схема на несколько групп
Редко схемы электрического питания бывают простыми: групп потребителей разделяют по этажам, отдельно выводят хозяйственные постройки, освещение гаража, подвального помещения, дворика и так далее. При огромном кол-ве потребителей помимо общего УЗО после счетчика, монтируют также автоматы, только с мощностью поменьше — на каждую конкретную группу. Отдельно с обязательным монтажом диф. автомата, выводят электрическое питание для ванной комнаты: это одно из самых опаснейших помещений в любом жилом здании.
Лучше всего установить автоматические выключатели на каждую группу мощностью по 2,5 кВт для сохранения электропроводки.
Распределительный щиток
Оборудование стоит покупать от известных компаний-производителей, которое выделяется высоким качеством. Например бренд «Schneider Electric», «ABB» — качественное электрооборудование, есть еще «IEK» — бренд по-проще и по-дешевле. Вы наверное спросите себя, почему не стоит рассматривать китайские аналоги? На электричестве нельзя экономить, особенно если вам важна ваша жизнь.
Возможные ошибки и их последствия
Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:
- Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
- Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
- Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
- Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
- Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.
Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.
В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.
Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.
{SOURCE}
Щиток электрический под счетчик и автоматы — выбор места установки
Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.
Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.
Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.
При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.
Купить готовый или собрать электрощиток своими руками
Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.
Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.
Схемы подключения РКН
Схема подключения однофазного реле
Перед тем как подключать реле напряжения потребуется внимательно изучить типовую схему электрического шкафа. При его монтаже реле напряжения нужно установить после электросчетчика в разрыв фазного провода, иногда между ними ставится УЗО, подключаемое по необходимости. При таком расположении прибор защиты от всплесков напряжения будет отсекать именно «фазу».
Для нормальной работы на его входные клеммы фаза и земля подаются одновременно.
Существует две схемы подсоединения однофазных и трехфазных реле к линии потребления:
- с прямой нагрузкой через РКН;
- с подсоединением потребителя через контактор, входящий в состав магнитного пускателя.
В каждом из этих случаев возможен вариант параллельного подсоединения нескольких приборов, к каждому из которых можно подключить свою группу потребителей.
Это интересно: Кабель для электропроводки в деревянном доме: какой выбрать
Цена комплектации квартирных щитков
Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.
| Наименование схемы | |||||
|---|---|---|---|---|---|
| Схема №1 | |||||
| Схема №2 | |||||
| Схема №3 | |||||
| Схема №4 | |||||
| Схема №5 | |||||
| Схема №6 |
Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

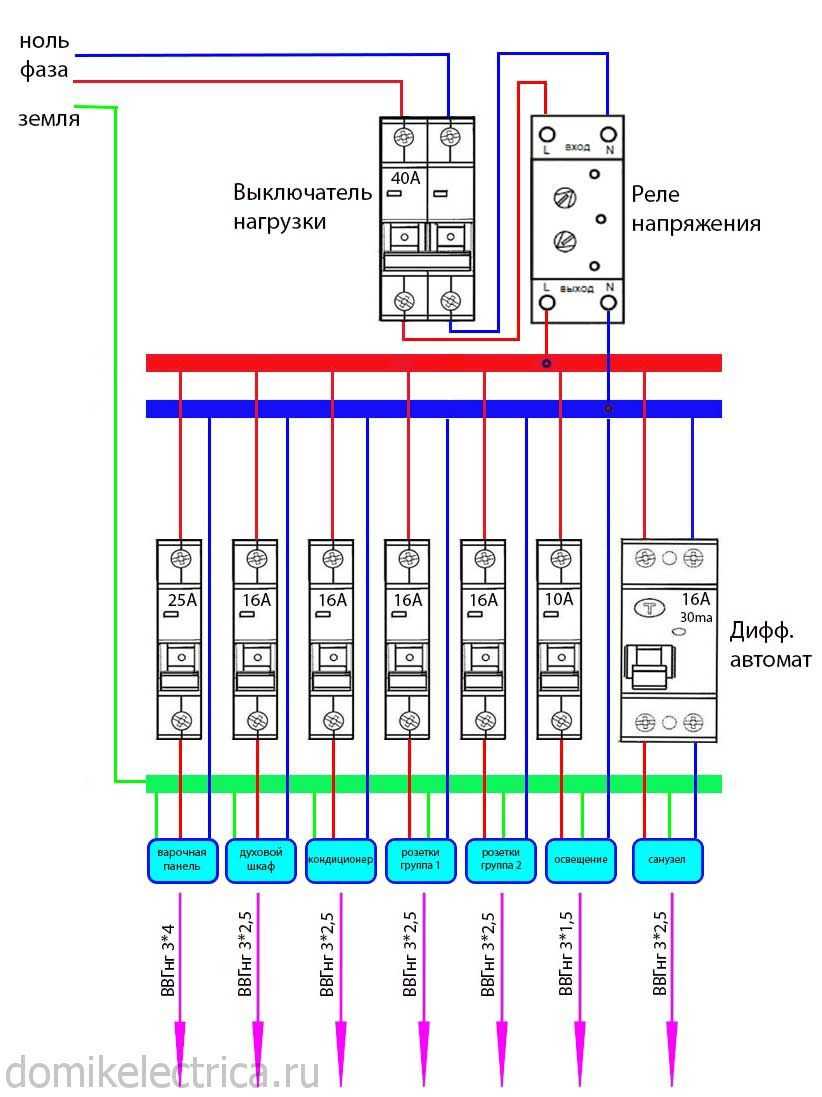

Упрощенная схема квартирного щитка
Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.
На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.
Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.
На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.
Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:
Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.
Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:
Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).
Плюсы данных схем:
- недорогая
- оптимальный вариант для маленьких квартир
- проста в монтаже и подключении
Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.
Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:
Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.
Установка УЗО и автоматов в щитке
Таблица выбора сечения кабеля в зависимости от мощности
Проложить кабель и выполнить разводку – полдела. Основная задача – монтаж распределительного щитка. В нем располагается прибор учета и распределения нагрузки. А также это место для монтажа устройства защитного отключения и автоматов. Эти приборы призваны ликвидировать возможные неисправности в сети:
- короткое замыкание, возникающее при снижении сопротивления нагрузки до минимальных величин;
- перегруз провода мощными приборами, который вызывает перегрев токоведущих жил, а изоляция теряет диэлектрические свойства;
- нарушение изоляции ведет к утечке токов через случайную цепь на землю.
Защитное отключение один из важнейших элементов всей системы, обеспечивающее безопасность. Для установки УЗО и автоматов понадобится схема и минимальный набор инструментов. Также нужен кабель определенного сечения – ВВГ разных цветов. Для маркировки проводников используют изоляционную трубку ПВХ.
В случае прикосновения человека к токопроводящим частям проводки прибор распознает утечку тока и моментально разрывает цепь питания
