Выключатель нагрузки: принцип действия, отличия от автоматического выключателя

Короткозамыкатели

Что такое короткозамыкатель?

Короткозамыкатель — электрический аппарат, предназначенный для создания искусственного короткого замыкания на землю в сетях электроснабжения, в случае внутреннего повреждения силового трансформатора в цепи которого по стороне высшего напряжения от установлен в паре с отделителем. При таком КЗ, действием линейных защит на питающих подстанциях ВЛ обесточивается, поврежденный трансформатор отсоединяется от сети отключением отделителя, а линия включается в работу действием АПВ.

В сетях 110-220 кВ короткозамыкатели имеют один полюс, в сетях 35 кВ — два. Подвижный нож включается действием взведенных включающих пружин короткозамыкателя.

Устройство

Конструктивно короткозамыкатель аналогичен заземлителю, но за счёт мощной контактной системы может включаться на короткое замыкание.

Короткозамыкатели представляют собой аппараты вертикально-рубящего типа, состоящие из основания, изоляционной колонки, неподвижного контакта с выводом для присоединения к линии электропередачи и заземляющего ножа, на конце которого укреплена съемная контактная пластинка. В основании короткозамыкатели размещен вал, установленный в подшипниках, две включающие пружины с регулировкой натяжения, соединенные с основанием и рычагами вала короткозамыкатели, а также гидравлический буфер.

Нормальное положение короткозамыкателя отключенное. При этом нож отведен от неподвижного контакта на разрядное расстояние, а его включающие пружины растянуты. Это положение ножа фиксируется приводом. При подаче сигнала на привод короткозамыкателя привод освобождает нож короткозамыкателя, который под действием пружины входит в неподвижный контакт, создавая короткое замыкание на землю.

Применение

Короткозамыкатели совместно с отделителями применяются в упрощённых схемах подстанций вместо более дорогих силовых выключателей. Подобная замена позволяет экономить значительные денежные средства, так как стоимость силовых выключателей довольно высока. Чем больше присоединений на подстанции и выше напряжение высокой стороны, тем более заметной становится выгода от использования упрощённых схем. В основном упрощённые схемы получили распространение на напряжении 35, 110 кВ. Устанавливаются короткозамыкатели: в сетях с заземлённой нейтралью — на одну фазу, в сетях с изолированной нейтралью — на две. Включение короткозамыкателя происходит автоматически, отключение производят вручную.

В настоящее время применение короткозамыкателей ограничено теми подстанциями где они установлены, короткозамыкатели больше не производятся, так как схемы ПС где они применяются имеют меньшую надежность и большую вероятность повреждения дорогостоящего оборудования подстанции (силового трансформатора), чем схемы с применением выключателей.

Отличия от автоматического выключателя

Автоматический выключатель нагрузки – это прибор электрический коммутационного назначения. Он предназначен для проведения номинальных токов к нагрузке и размыкает цепь в автоматическом режиме, если возникают токи короткого замыкания либо токи, превышающие значение номинальных. Также некоторые устройства способны срабатывать при нежелательном понижении питающего напряжения, когда мощность изменяет направление. Не следует использовать автоматы в качестве тумблеров, их механизм не приспособлен для этого, могут подгорать внутренние контакты.

По числу полюсных контактов: одно-, двух- и трехполюсные.

С функцией токоограничения и без нее.

Ручного привода либо от электромагнитов.

С возможностью устанавливать задержку по времени в режиме к. з. и без этой функции.

Автоматический дифференциальный выключатель

В домашних условиях часто используются другие устройства – автоматические дифференциальные выключатели. Их устанавливают на различные бытовые приборы для защиты от скачков напряжения. Они могут обесточить помещение при необходимости, защитить токоприемники и проводку от агрессивного воздействия высоких токов.

Автоматические выключатели не подходят для частых отключений и выключений. Это может привести к быстрому износу модуля и выгоранию рабочего ресурса, после чего устройство придется менять. Для таких целей рекомендуется использовать модульные выключатели нагрузки. Коммутаторы ввода обеспечивают высокую безопасность распределительных щитов, бесперебойную подачу электричества, удобство размыкания цепи. Оптимальным вариантом является использование переключателя нагрузки и автомата одновременно. Тогда повышается безопасность электросети.

Главным отличием от автомата является невозможность работы в автоматическом режиме. Для переключения требуется внешнее вмешательство – ручное или дистанционное. Автомат срабатывает при достижении предельного тока. Также приборы могут отличаться по маркировке и внешнему виду.

Почему необходимы знания об электрике

Информации об электрических устройствах, известной со школьных уроков физики, для практического применения недостаточно.

Рядовой потребитель чаще сталкивается с автоматическими выключателями, так как именно они срабатывают в связи с сетевыми перегрузками. Недостаточно просто вернуть рычажок в привычное положение, нужно обязательно разобраться в причинах отключения, иначе в ближайшее время ситуация может повториться.

Чтобы ориентироваться в начинке электрощитка (который, кстати, является обязательным элементом энергосистемы частных домов), необходимо знать состав и назначение всех устройств – импульсных реле, выключателей нагрузки, УЗО и т.д.

Нужно ли уметь самостоятельно менять автоматику? Рекомендуем для начала изучить теорию, а при первом же отключении – и практику. Дело в том, что не всегда существует возможность быстрой помощи профессионалов: в выходной день электрики отдыхают наравне с остальными. А если дом находится на даче или в деревне, лучше познакомиться с электросетью и сопутствующими устройствами досконально.

Как устроен механизм выключателя

Устройство выключателя нагрузки состоит из рамы и вала. На раме закреплены шесть изоляторов опорных. Из этих изоляторов к раме, в нижней ее части, закреплены три, на которых расположены ножи-контакты. Оставшиеся контакты установлены на раме вверху. На них контакты главного назначения и дугогасительные. Чтобы осуществить движение к ножам-контактам, рычаги вала соединены с тягами из электроизоляционного материала.

В конечных точках вала имеется по паре пружин отключения. Они ускоряют процесс разъединения выключателя в момент высвобождения системы, где привод свободно расцепляется. В этих же местах установлены буферные резиновые прокладки, предотвращающие механические удары во время отключения.

В камерах дугогашения происходит процесс разъединения специальных контактов дугогасительных. Материал исполнения контактов – фенопласт с вкладышами на основе полиамида стеклонаполненного. Форма вкладышей и самих камер дугообразна. Такое конструктивное решение позволяет плавно заходить в них контактам дугогашения.

В процессе включения цепи в первую очередь происходит соединение дугогасительных контактов, далее замыкаются главные контакты с ножами. Когда нагрузку отключают, весь процесс происходит в обратной последовательности.

Виды

По способу гашения дуги в камерах, ВН подразделяются на следующие виды:

автогазовые;
элегазовые;
вакуумные;
воздушные;
масляные;
электромагнитные.

Автогазовый (газогенерирующий) выключатель

Устройство предназначено для оперативной коммутации силового электрооборудования. Подавление дуги происходит под действием газов, генерируемых в камере гашения. Вкладыш из мочевиноформальдегидной смолы или из полиметилметакрилата, расположенный внутри камеры, в момент коммутации дугогасительных контактов молниеносно нагревается. Под действием высокой температуры происходит испарение верхнего слоя полимера, а образовавшийся поток газов интенсивно гасит электрическую дугу.

Условие для испарения вкладыша создают дугогасительные контакты, запуская процесс «продольного дутья». Во включенном состоянии номинальный ток протекает по основным контактам.

Автогазовые ВН активно используются в России и в странах СНГ. Они применяются на подстанциях, устанавливаются в распределительных устройствах электросетей 6 – 10 кВ с изолированной нейтралью. В основном их монтируют там, где экономически не выгодно применять установки другого типа, а использование разъединителей запрещено правилами ПУЭ.

Данный тип выключателей имеет самую низкую стоимость и высокую ремонтопригодность. Эти преимущества способствуют росту популярности газогенерирующих выключателей.

Вакуумный высоковольтный выключатель

Очень эффективное, но дорогое устройство, позволяющее выключать не только номинальные токи нагрузки, но и сверхтоки при КЗ. Контакты вакуумных выключателей находятся в вакуумной камере со сверхнизким давлением (порядка 10-6 — 10-8 Н/м). Отсутствие газа создаёт очень большое сопротивление, что препятствует горению дуги.

При размыкании/замыкании контактов дуга всё-таки возникает (за счёт образования плазмы из паров металла контактов), но она практически мгновенно, гаснет, в момент перехода через ноль. В течение 7 – 10 мк/с пары конденсируются на поверхности контактов и на других деталях камеры.

Существуют разновидности:

вакуумные выключатели до 35 000 В;
устройства для напряжений, превышающих 35 кВ;
вакуумные контакторы для сетей в 1000 В и выше.

Основные достоинства:

работа выключателя в любом положении;
коммутационная износостойкость;
стабильная работа;
пожарная безопасность.

Из недостатков можно выделить сравнительно высокую стоимость из-за сложности технологии производства камер.

Элегазовые ВН

В коммутационных аппаратах данного типа для гашения дуги используется элегаз. Работает устройство по принципу автогазовых выключателей, но вместо воздуха для гашения дуги применяется шестифтористая сера (SF6) с добавками других газов.

В корпус камеры гашения из герметической ёмкости поступает элегаз, который не выбрасывается в атмосферу, а используется повторно. Различают колонковые и баковые устройства (см. рис. 5).

Рис. 5. Баковый элегазовый ВН

В конструкциях таких выключателей используется встроенные трансформаторы тока. Современные элегазовые ВН могут работать в распределительных устройствах сверхвысокого напряжения, достигающего 1150 кВ.

Что представляют собой выключатели нагрузок

Аппарат, который имеет коммутационное назначение и работает в режиме включения и отключения токоведущих цепей, находящихся под нагрузкой, питаемой силовыми установками в 6,0-10,0 кВ (величина номинальных токов 200,0-400,0 А и выше), с отсутствием в устройстве механизма автоматических систем, защищающих от короткого замыкания, называется выключателем нагрузки. Проще понять выключатель как разъединитель простого типа, дополненный специальной камерой для гашения электрической дуги. Первые устройства такого назначения стали применять в электросетях свыше полувека назад. Они были снабжены только системой разъединения и плавкими предохранителями для защиты от перегрузок и токов КЗ. Работали при менее высоких мощностях, нежели теперь.

Развитие электроэнергетики и значительное увеличение мощностей вызвало необходимость модернизации систем, с внесением в их схему дугогасителей. Такие устройства назвали разъединителями мощности. В современных аппаратах значительно упростили конструкцию гашения дуги, из-за чего они стали менее дорогими и более востребованными.

Безопасная работа в высоковольтных установках (Часть 1)

Введение

В одной из предыдущих статей мы рассматривали защиту человека от поражения электрическим током в сетях 0,4 кВ. Для организации защиты от опасной утечки тока необходимо установить устройство защитного отключения (УЗО) или АВДТ (автоматический выключатель дифференциального тока), являющийся комбинацией автоматического выключателя и УЗО одновременно.

В высоковольтных сетях вопрос с организацией безопасности работ персонала обстоит гораздо сложнее. Прежде всего это связано с тем, что приближение человека к токоведущим частям на недопустимо близкое расстояние опасно

Расстояния регламентированы нормативными документами и, например, для электроустановок 10 кВ это 0,6 метра (МПОТ табл 1.1.)! Если работник случайно или по неосторожности приблизится меньше, чем на 0,6 метра, может произойти электрический «пробой» по воздуху, что чаще всего приводит к летальному исходу

Для обеспечения безопасности работ в высоковольтных сетях и установках применяются разъединители и выключатели нагрузки, перед которыми стоит одна и та же задача — создать видимый разрыв цепи.

Определение

Разъединитель является контактным коммутационным аппаратом и предназначен для включения и отключения электрической цепи в отсутствие рабочего тока или тока небольшой уровня (меньше рабочего тока нагрузки), а также для создания видимого разрыва цепи, в которой необходимо произвести ремонтные работы.

Выключатель нагрузки выполняет те же функции, что и разъединитель, однако имеет одно важное и существенное отличие — он способен производить включение и отключение рабочих токов нагрузки в нормальном режиме. Конструктивное отличие разъединителей и выключателей нагрузки

Конструктивное отличие разъединителей и выключателей нагрузки

Благодаря наличию дугогасительной камеры, а также паре подвижных и дугогасительных контактов в выключателе нагрузки становится возможна коммутация рабочих токов нормальных режимов.

При отключении размыкаются сначала подвижные контакты (4), а затем дугогасительные (5). При непосредственном размыкании уже самих дугогасительных контактов (5) электрическая дуга воздействует на газогенерирующие вкладыши (из полиметилметакрилата), из которых выделяется поток газа, гасящий дугу.

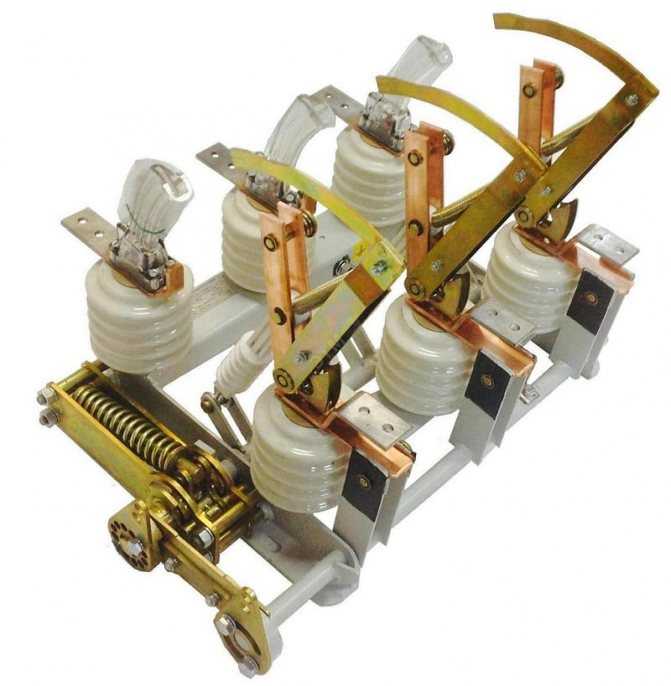

Конструкция автогазового выключателя нагрузки ВНА

Области применения

Разъединители используются для производства переключений в схемах электроподстанций, например при переводе питания присоединений (фидеров) с одной системы шин на другую.

Разъединителями допускается выполнение коммутаций:

трансформаторов напряжения, зарядного тока шин и оборудования подстанции (за исключением батарей конденсаторов);
параллельных ветвей, которые находятся под током нагрузки, если разъединители данных ветвей шунтированы другими включенными разъединителями;
токов намагничивания силовых трансформаторов и зарядных токов как воздушных, так и кабельных линий;
нейтралей трансформаторов и дугогасящих катушек (реакторов) при отсутствии в сети однофазного замыкания на землю (ОЗЗ).

Величины некоторых токов коммутируемых разъединителями электроустановок регламентированы и представлены в таблице:

Напряжение, кВ	6	10
Намагничивающий ток, А	3,5	3
Зарядный ток, А	2,5	2
Ток замыкания на землю, А	4	3

Хотелось бы также отметить, что далеко не на всех объектах экономически выгодно и целесообразно применять силовые выключатели для защиты отходящий линий 10 кВ. Можно применить сочетание выключателя нагрузки ВНА и предохранителя ПКТ. Первый обеспечивает включение и отключение рабочих токов цепи, а также требуемый видимый разрыв цепи, а второй защищает от сверхтоков величиной до 50 кА. Таким сочетанием аппаратов, например, можно защитить кабель питающий трансформаторную подстанцию 10/0,4 кВ.

Важное замечание

При установке изолирующих межполюсных перегородок в разъединитель можно достигнуть увеличения коммутируемого тока в 1,5 раза.

В следующей статье мы рассмотрим некоторые правила безопасного оперирования и работы с разъединителями.

Преимущества и недостатки

У рассматриваемых коммутационных аппаратов есть сильные и слабые стороны.

К преимуществам относятся:

меньшая себестоимость, по сравнению с другими видами выключателей;
быстрое и надёжное включение и отключение номинальных токов нагрузок;
возможность применения дешёвых плавких предохранителей для защиты от перегрузок;
наличие у высоковольтных ВН видимого разрыва контактов, что позволяет обходиться без дополнительного разъединителя.

Недостатки:

ограниченный ресурс эксплуатации;
разрыв цепи возможен только для токов, в пределах номинальных значений мощностей;
после срабатывания предохранителя необходима его замена.

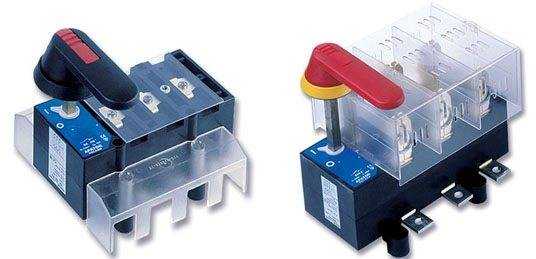

Внешний вид и устройство

Размером и формой он аналогичен автоматическим выключателям. Отличить его можно по надписи на лицевой стороне выключатели. Вместо надписи ВА, будет написано ВН (или ВМ-Р(рубильник).

Модульный выключатель нагрузки может быть как одно, так и 4-х полюсным. Выпускается он на токи от 16А до 125А.
Основное значение выключателей нагрузки — оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи. Внутри установлен мостиковый контакт, с большей площадью и большей силой прижимания чем у обычных автоматов.

Использование модульных выключателей нагрузки в распредщитке с точки зрения безопасности, является правильным решением.

Поэтому, если вам сначала монтируют распредщиток, а затем происходит сам ремонт, обязательно позаботьтесь об установке в щитовой выключателя нагрузки.

Вот сравнительные характеристики ресурса электрических отключений обычного автомата и выключателя нагрузки марки ИЭК. Как видно из данных, выключатель нагрузки здесь выигрывает почти в 2 раза.

Обратите внимание что выключатели при эксплуатации в домашних условиях не ремонтопригодны. Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно

Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие

Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно. Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие.

Назначение выключателя нагрузки

При обращении внимания на название — коммутирующее устройство — уже ясно, что это устройство способно производить соединение, чем оно и занимается. Токи, протекающие в сети, могут быть довольно большими, назначение выключателя нагрузки в этом и заключается, чтобы можно было отключать работающие электроприборы.

Для предприятий выпускают выключатели нагрузок разного назначения. У населения нет таких мощных потребителей, поэтому выключатель нагрузки рассчитан на активную нагрузку. Если в доме используется мощный двигатель его, возможно, нельзя отключать таким мини рубильником.

Обычно выключатели нагрузки стоят гораздо меньше автоматов, и некоторые устанавливают их во вводном щитке и вот почему. Опасаясь за безопасность своего жилья из-за неисправности в электропроводке, они обесточивают свою квартиру, отключая автомат. Как уже было сказано, этого делать не стоит, даже если отключение производится без подключённой нагрузки.

Установив модульный выключатель нагрузки, можно производить такие отключения множество раз. Для того чтобы понять отличие выключателя нагрузки от автомата, необходимо узнать его устройство.

Как устроен механизм выключателя

Вакуумные выключатели

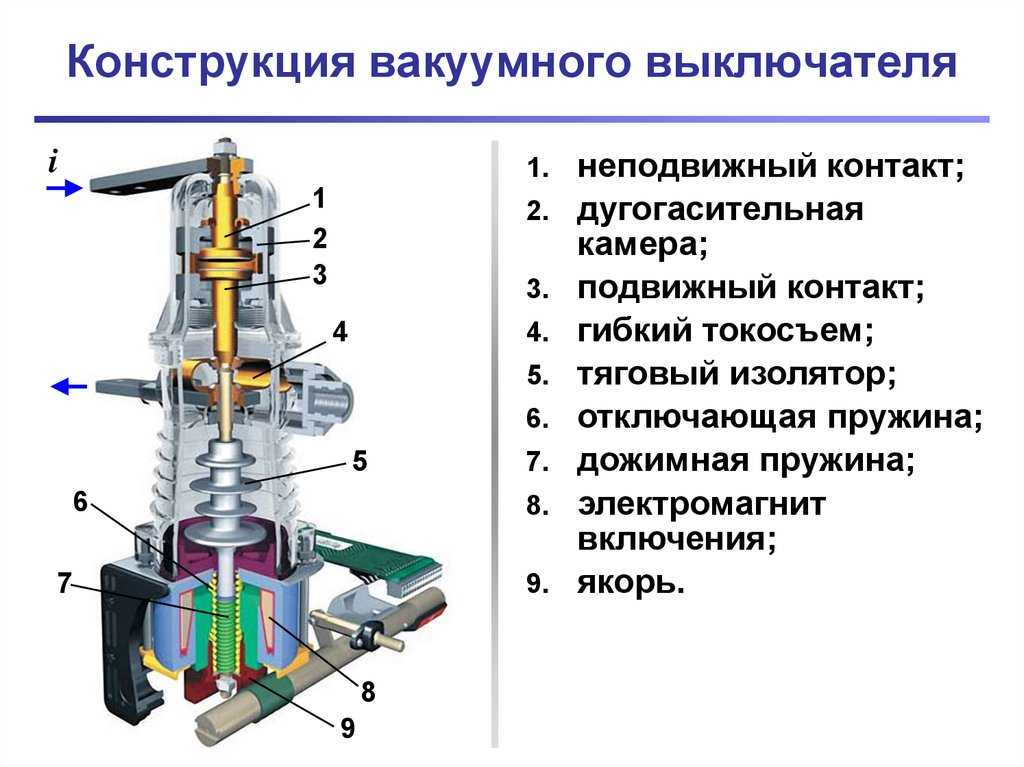

Рисунок 2 – Конструкция вакуумного выключателя

Принцип действия вакуумного выключателя основывается на высокой диэлектрической прочности вакуума и его диэлектрических свойствах. В момент размыкания контактов в промежутке между ними возникает дуга за счет испарения металла с их поверхности. При переходе тока через ноль вакуум восстанавливает диэлектрические свойства и дуга больше не возникает.

Рисунок 3 – Принцип работы вакуумного выключателя

Преимущества:

Простота конструкции и ремонта
Возможность работы не только в горизонтальном положении
Надежность и длительный срок эксплуатации
Компактность
Низкая пожароoпасность

Недостатки:

Небольшой ресурс при КЗ
Опасность возникновения коммутационных перенапряжений
Высокая стоимость

Выбор выключателя нагрузки

Необходимо помнить, что все автоматические выключатели нагрузок призваны защищать проводку от перегрева, возгорания и перегорания, а не электрические приборы. Поэтому, чтобы правильно выбрать входной разъединитель, нужно знать, на какой ток рассчитан кабель или его сечение. Ток срабатывания автомата должен быть чуть меньшим, чем предельно допустимый для провода.

Тепловой насос для отопления дома своими руками устройство принцип работы схемы
Вентиляционная решетка с обратным клапаном виды устройство принцип работы инструкции по монтажу
Реле протока воды устройство принцип работы подключение и регулировка
Устройство и принцип работы насосной станции водоснабжения

Выключатель нагрузки: устройство, монтаж, область применения

Дата: 7 февраля, 2021 | Рубрика: Разная Информация Метки: выключатели нагрузкиЭтот материал подготовлен специалистами . Нужен электромонтаж или электроизмерения? Звоните нам!

Коммутационный трехполюсный аппарат (гораздо реже он может быть двух- и однополюсным), основная задача которого заключается в пропускании номинального тока, а также его включении и отключении в случае чрезмерной нагрузки, называют выключателем нагрузки. Рабочее напряжение данного устройства может составлять более 1000В. Выключатели нагрузки используются как для однофазного, так и для трехфазного переменного тока.

Высоковольтные приборы оснащаются специальными приводами, что дает выключателю возможность реагировать в автоматическом режиме. Кроме того, переключения можно осуществлять вручную или посредством использования пульта ДУ с места диспетчера. Дополнительно устройство может оснащаться предохранителями. Сам по себе прибор характеризуется компактностью. В случае отдельного присоединения привода между нулем и фазой требуется установка перегородки.

Конструкция стандартного выключателя нагрузки Классический выключатель нагрузки в своей конструкции имеет:

модуль связи;
привод;
силовой модуль.

Дополнительно в конструкции могут присутствовать приборы, предназначенные проверять отклик электросети. Данный аппарат призван блокировать излишний ток, регулировать питание прибора в случае перенагрузки сети, которые могут возникать в периоды активного потребления электроэнергии в многоквартирном или частном доме, в офисах, предприятиях, на производстве.

Где применяются выключатели нагрузки

Для оперативной коммутации крупных потребителей электроэнергии (чаще — производственных предприятий).
В сетях, где требуется отключать потребителей от электросети в случае аварии и при этом не снимать нагрузку.
В бытовых условиях в целях обеспечения надежности и безопасности переходных контактов.

Основные параметры коммутационного аппарата Выбирать прибор для электросети необходимо с учетом следующих паспортных данных выключателя:

напряжение самого прибора;
конструкционные особенности;
комплектация выключателя нагрузки;
функциональность;
показатели номинального тока;
способы монтажа.

Монтаж выключателя нагрузки в электросети Выключатели нагрузки могут устанавливаться как для конкретного потребителя, так и на базовую рейку щита распределения. При этом необходимо помнить, что:

защитные и нулевой проводники для заземления размыкать запрещено;
на самом выключателе нельзя монтировать любые перемычки-шунты;
выключатели не могут монтироваться в местах, где это не предусмотрено проектной схемой сети электроснабжения.

Прочая и полезная информация Прочая и полезная информация

Как устроен механизм выключателя

Устройство и принцип работы

Конструкция высоковольтного выключателя нагрузки очень напоминает устройство трехполюсных разъединителей. На раме расположены поворачиваемые в вертикальной плоскости подвижные ножи, имеющие серповидную форму. Они входят в камеру, где расположены неподвижные контакты.

Управление поворотом ножей осуществляется с помощью механизмов, ручных приводов, либо полуавтоматических устройств. Электромагнитный привод, использующий соленоид обеспечивает дистанционное отключение нагрузки высоковольтных приборов, а в отдельных случаях работу в автоматическом управлении.

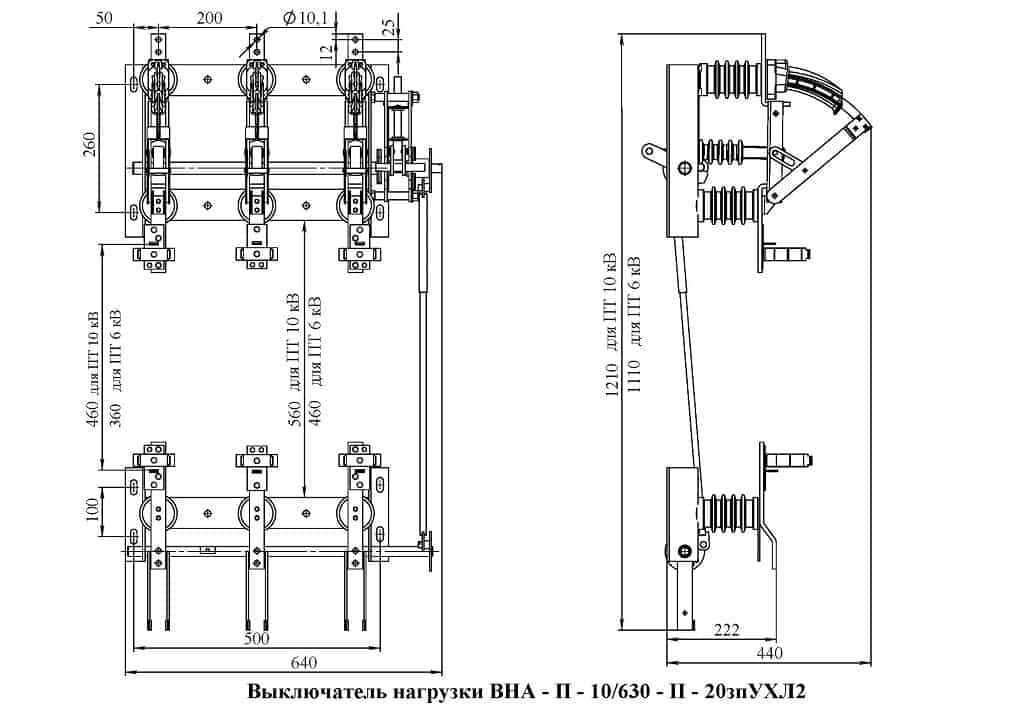

На рисунке 3 представлен чертёж трёхполюсного ВН с ручным приводом.

Рис. 3. Чертёж выключателя нагрузки ВНА

Обратите внимание (рисунок слева) на то, что в конструкции предусмотрено установку предохранителей, которые не показаны на чертеже. Все токоведущие части отделены от рамы мощными изоляторами (рисунок справа)

Для обеспечения необходимой скорости разъединения контактов применяются пружинные механизмы. При повороте вала пружина накапливает потенциальную энергию, которая в определённый момент высвобождается, направляя накопленную мощь на движение ножей. Пружинный механизм хорошо виден на рисунке 4.

Рис. 4. Выключатель нагрузки ВНА с пружинным механизмом

В комплект выключателя нагрузки могут входить стационарные ножи заземления. Эти элементы дополнительной защиты имеют механизмы блокировки от ошибочных действий персонала.

Главное отличие ВН от разъединителей – это наличие дугогасительных устройств, обеспечивающих сохранность неподвижных и подвижных контактов при коммутации. Гашение электрической дуги, которая неизбежно зажигается при отключении или включении нагруженной цепи, происходит в дугогасительных камерах, оборудованных вкладышами, изготовленных из полимеров. Дуги гасятся потоком продуктов испарения вкладышей, образующихся под действием высоких температур возникающего разряда.

В зависимости от конструкции ВН принцип гашения может отличаться. Следует помнить, что камеры гашения не обеспечивают абсолютного отсутствия дуги, которая, хоть и на очень короткий период времени, всё-таки возникает. Задача состоит в том, чтобы как можно быстрее подавить разрастание разряда, устранив условия для его существования.

Эффект гашения достигается различными способами: путём сдувания ионизированного воздуха с контактов, заполнением камер специальными смесями газов или созданием вакуума. В зависимости от принципа подавления дуги различают разные типы выключателей.

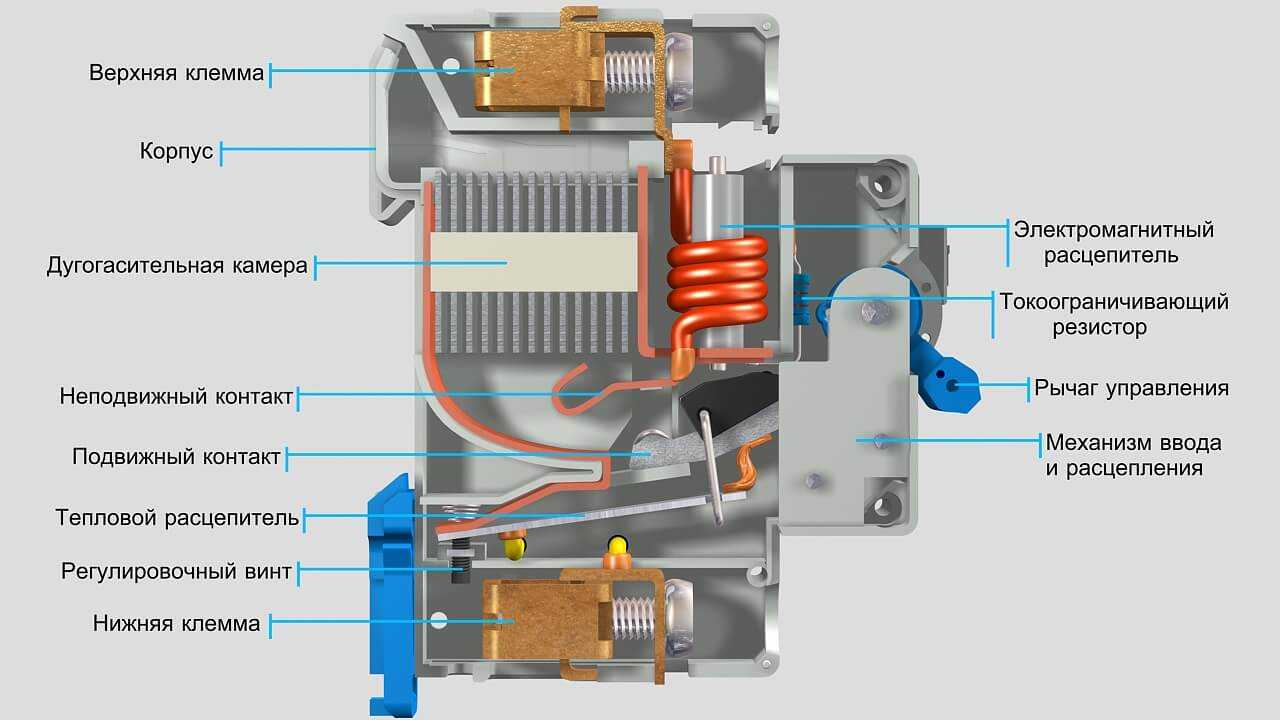

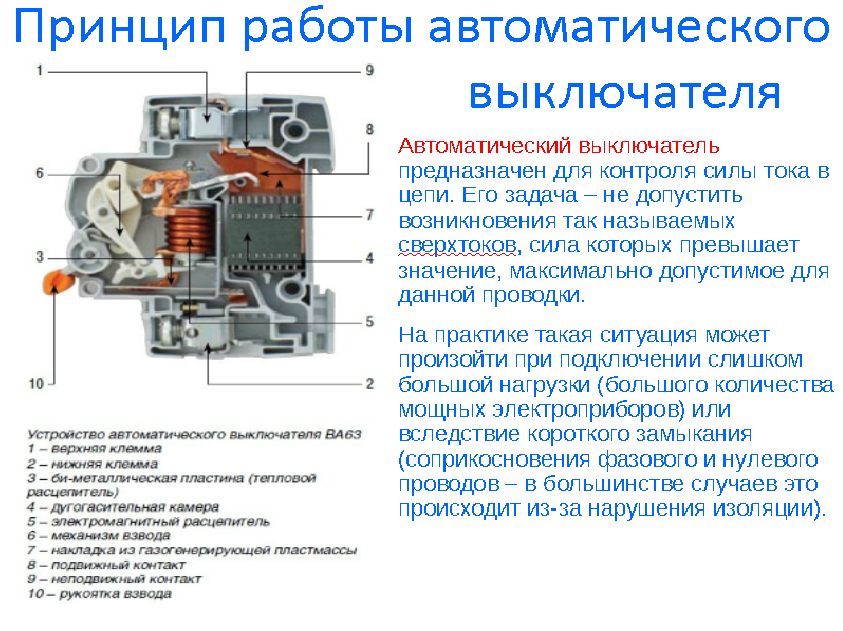

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.

Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется (+)

Существует несколько способов запуска процесса расцепления:

ручное управление – включение/отключение с помощью небольшого рычага;
воздействие токов короткого замыкания;
избыточная нагрузка – превышение номинальных токовых параметров.

Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.

Что представляют собой выключатели нагрузок

Правила подключения

На линиях электропередач устройство устанавливается перед трансформатором. В жилых зданиях выключатель ставят в распределительном щитке или другом месте на каждую квартиру отдельно. В самой квартире переключатели устанавливаются перед счетчиком, но их можно монтировать и после прибора учета. Обязательно ставить выключатель нужно по схеме перед другими защитными устройствами (пробки, автоматы).

На заводах, фабриках и других производственных помещениях рубильник ставится рядом со станками, которые могут потребовать экстренного отключения.

Как подключать выключатель нагрузки

Для квартиры с большим количество бытовой техники один общий автоматический выключатель будет просто бесполезен. Он не выдержит токов, которое будет проходить через него все время и при малейшей перегрузке после частой коммутации его силовые контакты могут быстро выйти из строя. Хотя его можно использовать для защиты отдельных маломощных потребителей.

Принцип подключения выключателя нагрузки приблизительно такой же, как и при монтаже УЗО. Начало работ от входа в дома или квартиру, главное, установить его до счетчика

Но нужно обратить внимание на то, какой вводной автомат вы купили. Существует два типа аппаратов: однофазные (защищено только фазный полюс), двухфазный с нулем (защищено оба полюса нагрузки)

Первые рекомендуется использовать в условиях многоквартирного дома, вторые – для защиты электрических сетей на производстве, или в больших частных домах, где расположено несколько водонагревателей или мощных бутовых приборов (скажем, электрических плит или стиральных машин).

Руководство по установке выключателей:

запрещается размыкать нулевой и защитный заземляющий проводник;
запрещается устанавливать какие либо шунтирующие перемычки на выключатель;
запрещается устанавливать выключатели нагрузки в местах, не предусмотренных ПУЭ.

Монтаж может производиться как на общую din-рейку распределительного щита, так и отдельно, для конкретного потребителя, в своем монтажном корпусе. Помните, обозначение, которое имеется на корпусе выключателя – это величина тока, которую он может через себя пропустить, не следует подключать нагрузку, номинальным током, больше этого значения.

Хотя зачастую завод-изготовитель пишет касаемо этих моментов достаточно развернутую инструкцию к прибору, где описывается его ГОСТ, производство, технические характеристики, и т.д. При покупке обязательно проверяйте паспорт и прайс-лист, иногда из-за ошибки можно купить не тот выключатель, который обозначен на коробке. Если Вы живете в больших городах, то не составит особого труда купить выключатели от производителей в официальных магазинах и у дилеров в Киеве, Москве, Екатеринбурге, Красноярске, Санкт-Петербург.

Подключение

На линиях электропередач ВН размещают перед силовыми трансформаторами. Если техническая документация предусматривает наличие разъединителей – они устанавливаются после ВН.

В многоквартирной электросети ВН устанавливаются в распределительных щитках (если есть доступ) или в другом доступном месте, отдельно на каждую квартиру.

В производственных цехах мини рубильник целесообразно устанавливать возле каждого станка, для обеспечения возможности экстренного его отключения.

В бытовой электросети выключатели нагрузки устанавливаются, как правило, перед счётчиком, хотя могут монтироваться и после прибора учёта. Но обязательно перед защитными устройствами – автоматами, пробками и т. п. В качестве примера приводим схему подключения ВН в однофазной сети.

Рис. 7. Схема подключения ВН в домашней сети
