Отличия электронного и электромеханическое узо

Что такое УЗО и дифференциальный автомат

Чтобы раз и навсегда разобраться с аппаратами защиты, следует перечислить все возможные нештатные ситуации, которые могут иметь место при эксплуатации электросети. Если не учитывать сравнительно безобидные неприятности вроде скачков напряжения, то данный перечень окажется не столь уж большим:

1. Перегрузка.
2. Короткое замыкание (КЗ): оба эти явления сопровождаются протеканием тока с большей силой, чем может выдержать проводка (во втором случае ток называют сверхвысоким). Из-за чрезмерного нагрева провода перегорают. Для защиты от подобных неприятностей раньше применялись предохранители — легкоплавкие перемычки, которые в случае превышения силы тока перегорали первыми, отключая таким образом защищаемую цепь. Сегодня же вместо них применяют выключатели автоматические (ВА), у которых имеются электромагнитный и тепловой расцепители. При протекании тока сверх номинального этот механизм разъединяет цепь, но после устранения неисправности его можно будет снова перевести в положение «включено».

   Автоматические выключатели размыкают цепь при превышении порогового значения силы тока, протекающего через них

3. Человека или животное ударило током прямым образом (прикосновение непосредственно к токоведущим частям) или косвенным (прикосновение к корпусу, который из-за пробоя изоляции оказался под напряжением).
4. Электрический контакт между проводником и каким-либо заземлённым токопроводящим (металлическим) элементом, возникший из-за нарушения изоляции. В этом случае под «заземлённым элементом» подразумевается не только корпус оборудования, подключённый к контуру заземления, но и, например, металлический короб или строительная конструкция. По месту электроконтакта протекает ток, вследствие чего здесь выделяется тепло. Это может привести к возгоранию.

Устройство защитного отключения измеряет токи в начале и конце определённого участка электрической схемы и при обнаружении разницы между ними размыкает цепь

Вот и всё — на все случаи жизни в быту применяют только два аппарата защиты — автоматический выключатель и УЗО. Как видно, у каждого из приборов имеется свой круг задач, так что их ни в коем случае нельзя считать взаимозаменяемыми. То есть в щитке обязательно должны устанавливаться хотя бы в одном экземпляре и ВА, и УЗО. А тогда почему бы не совместить оба эти прибора в одном корпусе? Так и сделали, в результате чего на свет появился третий и последний персонаж нашей истории — дифференциальный автомат.

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

• Помните, что:
• Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
• Потенциально опасные потребители должны быть защищены отдельными УЗО.
• Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
• Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Узо электронное или электромеханическое, какое лучше

Сегодня вряд ли кого-то можно удивить наличием в эл.щитке Устройство защитного отключения. Большинство поняло, что это необходимость, а не излишество. Но, все таки не каждый знает, что Устройство защитного отключения могут быть самыми разными. На внешний вид они все одинаковые, впрочем внутреннее исполнение может значительно различаться.

В зависимости от выполнения внутренней защиты Устройство защитного отключения бывают электромеханическими или электронными.

Грамотнее их стоит разумеется именовать практично зависящие и не зависящие от напряжения цепи.

Как же их отличить один от одного и в чем разница их работы?

Электромеханическое УЗО

Для того, чтобы отключилось электромеханическое Устройство защитного отключения необходимо лишь одно требование:

В таком случае энергетическим источником для выключения устройства считается сам сигнал, т.е. дифференциальный ток на который оно реагирует. При этом срабатывание Устройство защитного отключения не зависит от того, есть ли напряжение 220В в проводке либо нет.

В середине устройства находится маленький преобразователь электрической энергии. Который играет больше роль механизма исполнения, чем сигнального (в отличие от электронного). Как только ток утечки возникает в защищаемой проводке, в обмотке преобразователя электрической энергии создается напряжение, которое заставляет включаться реле, после этого механически выключается само Устройство защитного отключения.

Электронное УЗО

Чтобы отключилось электронное Устройство защитного отключения, уже необходимо два условия:

• ?есть ток утечки
• ?есть сетевое напряжение

Это значит, что для его работы должен быть чужой источник питания. Главный компонент подобных Устройство защитного отключения — электронная плата. И чтобы она сработала должен быть внешний источник напряжения.

Где его взять? Это ни какая-нибудь батарейка или аккумулятор. Внешний источник — это напряжение 220В в самой сети. Аналогичным образом, если к Устройство защитного отключения не подойдет напряжение, это устройство включаться не будет.

На основе аналогичных электронных Устройство защитного отключения часто делаются такие домашние аппараты защиты как УЗО-розетки или УЗО-вилки.

К примеру в странах Европы в определенных государствах на все устройства такого типа (зависящие от напряжения в цепи) запрещено наносить сертификационный символ качества. Кроме того, ставить их в сеть не запрещается лишь после устройств, не зависящих от питания цепи.

Какое УЗО лучше электронное или электромеханическое?

УЗО по принципу внутреннего исполнения делятся на два типа — это электронные и электромеханические. Оба типа выполняют защиту от утечек тока одинаково. Тогда в чем их различие? В двух словах их различие заключается в том, что для работы электронного УЗО требуется внешнее электропитание, а электромеханическому типу оно не нужно. Тоже самое касается и дифавтоматов, так как УЗО является их составной частью.

Почему возникает вопрос, какое выбрать УЗО электронное или электромеханическое? Вроде бери любое, так как они одинаково выполняют свои функции. Ниже попробуем разобраться с этим вопросом.

Вот пример электронного УЗО:

За правильную работу электронного УЗО отвечает плата усилителя. Для ее работы требуется внешнее питание, так как ни одна плата без него работать не будет. Где взять это внешнее питание? Внутри данных устройств никаких батареек нет, поэтому они получают электропитание от внешней сети. Если есть дома «свет», то защитное устройство работает. Если «света» нет, то оно не работает, да и не нужно чтобы оно работало, так как все равно защищать не от чего. На первый взгляд тут можно больше ни о чем не думать. Однако это не так.

Во внешней сети электропитания квартир часто происходят не штатные (аварийные) ситуации. Это скачки (перепады) напряжения, которые очень опасны для электронного оборудования, т.е. и для электронных УЗО и дифавтоматов.

Во-первых, например, отгорел нулевой проводник питающий вашу квартиру в этажном щитке. В такой ситуации на плату усилителя будет приходить только одна «фаза». Плата уже работать не будет, т.е. не будет фиксировать ток утечки и передавать импульс на реле. Тут электронное УЗО не сработает при появлении тока утечки. Это актуально в старых домах, где электропроводка находится в плачевном состоянии. Такая ситуация опасна для человека.

Во-вторых, например, отгорел магистральный нулевой проводник, который проходит по всему стояку многоэтажки. Тут произойдет изменение напряжения в розетках квартир. Там где будет включена большая нагрузка напряжение в розетках будет падать и стремиться к нулю. Там где включена самая минимальная нагрузка напряжение в розетках будет расти и стремиться к 380 В. В ситуации с превышением напряжения электронное УЗО не сработает, а просто выйдет из строя его плата усилителя. Если вдруг произойдет появление опасного потенциала на корпусе бытовых приборов, то УЗО эту утечку не зафиксирует и не спасет человека от поражения электрическим током. Это тоже очень опасно.

Также в сети бывают кратковременные скачки или перепады напряжения вызванные и другими факторами. От них тоже может пострадать плата усилителя электронного УЗО и вывести его из строя. Такие скачки вы можете не заметить и не будете знать, что ваше защитное устройство в щитке уже не работает. Не зря рекомендуют проверять их работу каждый месяц нажатием кнопки «Тест».

Как вы уже поняли, что при появлении разных нештатных ситуаций в сети электроснабжения электронное УЗО может потерять свои защитные функции.

Вот электромеханическому УЗО внешнее питание не требуется и оно будет выполнять свои функции во всех выше перечисленных ситуациях. Поэтому стоит выбирать себе домой электромеханические УЗО и дифавтоматы, так как их конструкция более надежная. Как их различить читайте тут.

Вот пример электромеханического АВДТ:

Это еще не весь вывод по выбору защитных устройств. Продолжим.

Сегодня выпускают электронные УЗО и дифавтоматы со встроенной защитой от превышения напряжения. Например, это модели EZ9R7. и EZ9R8. от Schneider Electric. Правда они выпускаются только на 40 А и 63 А с защитой от токов утечки 100 мА и 300 мА. Их можно использовать как вводные противопожарные УЗО. Они имеют встроенную защиту от перегорания бытовых электроприборов при повышении напряжения до 280 В. Поставив в щиток такое УЗО можно быть уверенным, что оно не выйдет из строя при возникновении разных скачков напряжения.

Другая очень хорошая мера защиты от нестабильности внешней сети это использование реле напряжения УЗМ-51М от «Меандра». Если на вводе в своем распределительном щитке вы устанавливаете данное устройство, то тогда можно смело выбирать электронные УЗО и дифавтоматы. Они будут защищены от повышенного напряжения с помощью данного реле.

В итоге какое выбрать УЗО электронное или электромеханическое должно решаться исходя из конкретной ситуации. Конечно можно брать только электромеханические модели и ни о чем больше не думать. Однако электронные типы защитных устройств стоят иногда дешевле и могут иметь более компактные размеры (1 модуль), что бывает важным критерием при их выборе.

А вы какие УЗО и дифавтоматы используете у себя дома?

Как отличить электронное УЗО от электромеханического

Различие в конструкции этих устройств не влияет на рабочие характеристики. Эти выключатели дифференциальной защиты достаточно успешно справляются со своими функциями и имеют высокие параметры. Рассмотрим конструкцию электронного и электромеханического устройства.

Электромеханический вариант защиты имеет дифференциальный трансформатор тороидального исполнения, поляризованное реле и спусковой механизм. Дифференциальный трансформатор улавливает разность токов фазового и нейтрального проводов, усиливает ее вторичной повышающей обмоткой трансформатора, и усиленный дифференциальный сигнал подается на поляризованное реле.

Оно срабатывает и включает спусковой механизм защиты. Электронная защита также имеет дифференциальный трансформатор, поляризованное реле, но размер трансформатора меньше, так как сигнал усиливается электронной платой, которая питается напряжением сети, и подает сигнал на поляризованное реле, которое также связанно с спусковым механизмом. Работает электронная защита только когда присутствует напряжение сети. Но сеть у нас еще не достигла хорошего качества.

В конструкции электронного УЗО присутствует электронный усилитель А, работающий от напряжения сети (справа)

Не редки отключения сети, понижения или повышения напряжения, импульсные помехи, резкие скачки напряжения. Электронная начинка защиты может не выдержать такие испытания и отказать. Еще один вариант, когда электронная защита не может выполнять свои функции – это отгорание или обрыв нейтрального провода (актуально для старой электропроводки).

Нейтральный провод может отгореть в вашем электрощите в подъезде, а так как электронное устройство защиты работает от сетевого напряжения, то защита будет отключена. Вы будете лишены защиты от утечки тока оставшегося фазного напряжения. Поэтому для электронного варианта выключателя нужно часто проверять его работу нажатием кнопки «ТЕСТ». Механический вариант защиты не боится отсутствия напряжения и обрыва нуля. Поэтому их надежность будет выше электронных выключателей.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения

Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Узо электромеханическое или электронное, как отличить и что лучше выбрать

Выключатели дифференциального тока (УЗО) предназначены для отключения напряжения при образовании тока утечки и современная или же модернизированная проводка практически всегда содержит это устройство в электрическом щитке. Но УЗО существует двух видов: электронное и электромеханическое. В этой статье я расскажу как их различать друг от друга и что лучше поставить у себя в доме.

В чем разница электронного и электромеханического УЗО

Для начала давайте узнаем, чем они отличаются и по какому принципу работают. Начнем с электромеханического.

Главным исполнительным механизмом электромеханического УЗО считается дифференциальный трансформатор. Таким образом, в случае возникновения утечки, ток пройдет через данный трансформатор, во вторичной обмотке данного трансформатора также возникнет ток и напряжение, которые заставят сработать поляризованное реле, механически связанное с отключающим механизмом. Так произойдет отключение.

И получается, что вне зависимости есть в данный период времени напряжение в сети или нет электромеханическое УЗО отключит поврежденный участок сети, где возник ток утечки.

А что же с электронным?

А электронное УЗО сработает только в том случае, когда будет ток утечки и обязательно присутствовать рабочее напряжение в сети. Таким образом, если отсутствует питание (сеть обесточена), то электронное УЗО даже при образовании утечки не сработает.

Тут возникает вполне логичное утверждение: Ну и что, что не сработает, света все равно же нет!

Данное утверждение не совсем верное и сейчас я объясню почему.

Давайте переберем все возможные варианты аварийных ситуаций:

2. Обрыв нулевого провода. А вот данная ситуация не в пример опаснее и вот почему. Так как произошел обрыв всего одного проводника, а именно рабочего нуля, то в сети все равно будет присутствовать фаза. А это значит поражение электричеством вполне возможно, и если именно в такой момент произойдет пробой изоляции стиралки, то, прикоснувшись к ней, вы будете поражены током, а электронное УЗО будет бездействовать, так как напряжения нет, а есть лишь опасный потенциал.

3. Третьим очень неприятным моментом являются скачки напряжения. Из-за них зачастую и выходят из строя подключенные в момент возникновения «скачка» напряжения электронные приборы. А чем является электронное УЗО? Все верно, этим прибором, которое постоянно включено в сеть. И вполне может возникнуть ситуация, что электронная плата выйдет из строя и из-за этого не произойдет отключение сети во время возникновения тока утечки.

Видно, что последние два пункта никоим образом не затрагивают электромеханические УЗО, поэтому, по моему мнению, лучше выбирать именно их для установки в вашем доме.

Так, с типом УЗО определились, теперь давайте научимся их различать

Как отличить электронное от электромеханического УЗО

Самым простым и доступным способом различить эти изделия — это внимательно рассмотреть схему, которая нарисована на всех аппаратах, ведь присмотревшись к ней можно найти существенные различия.

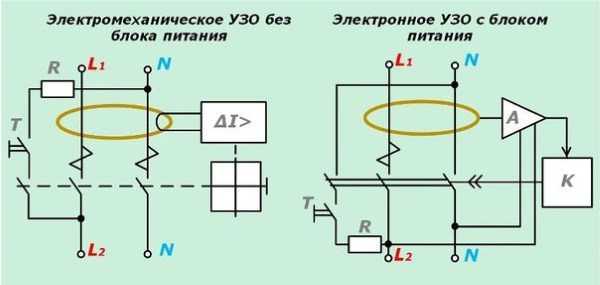

Итак, взглянув на электромеханическое УЗО, вы увидите дифференциальный трансформатор, оный соединен через вторичную обмотку с поляризованным реле, оное так же имеет связь с механизмом отключения. Как говорится, механика в чистом виде.

А теперь давайте внимательно изучим схему электронного УЗО

На первый взгляд схемы очень похожи, тут так же есть и трансформатор, и реле, вот только кроме этих элементов в данной схеме присутствует еще один, а именно электронная плата, к которой подведено питание.

Нет питания — нет срабатывания такого УЗО.

Используем батарейку

Еще одним вариантом определения какое перед вами УЗО является использования любой у вас имеющейся батарейки.

Для этого берем УЗО, батарейку и два провода.

Одни концы провода зажимаем на клеммах УЗО

Электромеханический дифавтомат или электронный – что лучше?

Так же, как и УЗО, дифференциальные автоматы производятся либо с электромеханическим отключением, либо с электронным устройством отключения. Электромеханическое устройство не требует дополнительной энергии для своей работы. Энергия берется из источника тока утечки. Поэтому дифференциальный трансформатор, который регистрирует эти токи в электромеханических устройствах, имеет большие размеры. Такие размеры трансформатору нужны, чтобы превратить небольшой сигнал в напряжение, достаточное для срабатывания устройства. Большие размеры трансформатора увеличивают габаритные размеры всего устройства.

Электронный дифференциальный автомат

Электронный дифавтомат содержит, помимо датчика тока утечки и катушки отключения, еще электронную схему с усилителем сигнала. Небольшой сигнал от датчика усиливается до амплитуды, достаточной для работы катушки. Электронные дифференциальные автоматы более компактны, но означает ли это, что они лучше? Фактически, компактностью их достоинства и ограничиваются. Бывают ситуации, когда это устройство не помогает.

Например, при обрыве нулевого провода дифференциальные автоматы и УЗО с электронным управлением цепями становятся бесполезными. Напряжение питания электроники исчезает, оно перестает работать и не может отключить нагрузку. И это более чем актуально. При обрыве нулевого проводника в сетях происходит перераспределение напряжения между фазами. На более нагруженных фазах напряжение падает. Хуже всего, на незагруженных фазах напряжение может вырасти до 380В. Выдержит автомат такой режим или нет – вопрос спорный.

Поэтому, несмотря на компактность электронных устройств, использовать их лучше с реле напряжения.

Как различать устройства защиты с электронной схемой управления и электромеханические?

На передней панели этих устройств показана их схема. Если на ней есть символ усилителя, то устройство является электронным, если нет – то электромеханическим.

Два устройства или одно?

Использование дифференциальных автоматов разумно: схема подключения проще и пространства в щите занимает меньше. Но эта медаль имеет недостаток.

Начнем с затрат. Цена на дифференциальный автомат превышает суммарную стоимость автоматического выключателя и УЗО. Если это не так, рассматриваемое устройство производится малоизвестной компанией. Более дешевый продукт возможен только за счет его качества.

Второй фактор связан с необходимостью замены неисправного устройства. И не только дешевых изделий, но и продуктов известных компаний. Никто не застрахован от поломки. Добавим, что чем сложнее устройство, тем больше вероятность отказа.

Если дифференциальный автомат выходит из строя, он должен быть полностью заменен. Напротив, если что-то из пары автоматический выключатель плюс УЗО выйдет из строя, нужно будет заменить только неисправный элемент. Его партнер останется в рабочем состоянии, и владелец потратит деньги на покупку только одного элемента.

Другое неудобство при работе с дифференциальным автоматом: после его срабатывания невозможно определить, что было причиной. Конечно, если отключение произошло, когда вы работаете и подключили какую-то нагрузку к розетке, – вопросов нет. Но если это произошло внезапно, без чьего-либо вмешательства, и после включения автомата все оставалось по-прежнему – что тут можно подумать? А если такие отключения стали регулярными? В чем причина – короткое замыкание или повреждение изоляции? Алгоритмы поиска этих повреждений различны.

Для тандема автоматический выключатель / УЗО таких вопросов не возникает. Сработал выключатель, а после включения сразу отключается повторно – ищем короткое замыкание. А если после восстановления все нормально, по крайней мере, какое-то время, – то перегрузка. Если выключается УЗО, значит где-то есть утечка. Работа связки автомата с УЗО более предсказуема, чем дифференциального автомата.

Однако все сказанное не является основанием для отказа от дифференциального автоматического выключателя. Часто их установка вполне оправдана. Например, при количестве исходящих линий в щите в несколько десятков дифавтоматы и УЗО сложно сравнивать. В конце концов, для профессионального электрика не сложно будет определит причины проблем с кабелями.

Использование магнита для проверки УЗО

Этот способ не совсем точный, однако иногда воспользоваться им можно. Включаете УЗО и магнитом водите по его корпусу. Магнитом нужно прикасаться к разным местам корпуса, так как у различных производителей диф.трансформатор располагается в различных частях УЗО (справа, в середине или слева).

Магнитное поле в обмотке диф.трансформатора должно создать ток, который заставит сработать реле и отключиться УЗО. Если это произойдет – УЗО электромеханическое, если нет — электронное. Но полагаться на сто процентный результат такой проверки не стоит.

Большинство поняло, что это необходимость, а не излишество. Однако не все знают, что УЗО бывают разные.На внешний вид они все одинаковые, однако внутреннее исполнение может существенно отличаться.

В зависимости от исполнения внутренней защиты УЗО бывают электромеханическими или электронными.

Как же их отличить друг от друга и в чем разница их работы?

Критерии подбора УЗО

При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока

После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.

Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.

Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Номинальный ток нагрузки в зоне защиты, А	16	25	40	63	80
IDn при работе в зоне защиты одиночного потребителя, мА	10	30	30	30	100
IDn при работе в зоне защиты группы потребителей, мА	30	30	30(100)	100	300
IDn УЗО противопожарного назначения на ВРУ, мА	300	300	300	300	300

Разновидности устройств защитного отключения

Выключатель дифференциального тока может иметь один из следующих типов:

• AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;На корпус устройства типа AC наносится специальный значок в виде волны (переменный ток)
• A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;Прибор типа A маркируется значком, обозначающим оба типа токов, с которыми он может работать
• B. Такие устройства защитного отключения используются только на промышленных предприятиях.

УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий

Конструкция УЗО

Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:

• электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
• электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.

Производители устройств защитного отключения

Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:

• ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;Электротехническое оборудование ABB славится своим качеством и надёжностью
• Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
• SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
• Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
• Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
• IEK — продукция, качество которой приемлемо, а цена — низкая;Изделия под маркой IEK относятся к бюджетному классу с хорошим качеством и приемлемыми ценами
• «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
• DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.

Сколько нужно УЗО: одно, два, три?

При проектировании проводки необходимо определить количество устройств дифференциальной защиты. В этом случае возможны различные варианты, каждый из которых имеет свои преимущества и недостатки:

• Одно защитное устройство. В этом случае УЗО устанавливается сразу после главного автоматического выключателя, перед отдельными линейными выключателями. Установка только одного устройства экономит деньги и место в распределительном устройстве, но затрудняет поиск повреждений в случае токов утечки.
• Установка нескольких УЗО, по одному на каждую линию. Это позволяет выбрать уставку устройства в зависимости от назначения УЗО. Для ванной комнаты требуется уставка 10 мА; все остальные устройства устанавливаются с уставкой 30 мА. Если количество реле велико, к каждому защитному устройству можно подключить несколько линий с отдельными автоматическими выключателями.
• Установка автоматического выключателя утечки на землю (УЗО) с номиналом 100 мА ниже по потоку от главного автоматического выключателя и нескольких автоматических выключателей с номиналом 30 мА для отдельных линий или групп устройств. Эта схема обеспечивает максимальную безопасность для людей и здания.

Согласно правилам монтажа, параграф 7.1.83, допустимый ток утечки для оборудования составляет 0,4 мА на 1А входного тока и не должен превышать 1/3 настройки УЗО.

Таким образом, при наличии одного автоматического выключателя утечки на землю (УЗО или автоматического разъединителя) на 30 мА максимальный ток прибора не должен превышать 25 А или 16,5 кВт в случае однофазной системы. Если общая мощность выше, потребители должны быть разделены на группы с отдельным УЗО для каждой линии.
