Скотчлок, назначение, особенности применения, виды

Сфера применения

Применение соединителей типа скотчлок позволяет просто, быстро и качественно осуществить, как соединение двух проводов, так и ответвление или подпаралеливание провода без зачистки изоляции. Соединители проводов скотчлок, в своей конструкции, имеют U-образный прорезающий изоляцию контакт, позволяют использовать провод сечением от 0,4 до 2,5 мм. и возможность соединения жил различного сечения.

Широкое применение скотчлоки получили в телефонии, где очень часто есть необходимость быстро и аккуратно соединить или сделать ответвление провода. Самым распространенным является скотчлок SL-01/UY-2, предназначенный для соединения двух проводов. Соединитель состоит из корпуса наполненным водоотталкивающим гелем и нажимной кнопки, куда вмонтирован прорезной контакт, позволяющий соединять провода сечением от 0,4 до 0,9 мм.

Больше всех остальных электромонтеров скотчлоки – это любимый способ соединения монтажников компьютерных и телефонных сетей. Они отлично подходят для слаботочных цепей, например, для витой пары, можно использовать модели UY-2, UR2, UB2A. Таким образом можно организовать ответвления, наращивание и ряд других соединений для сетевого кабеля.

Также их часто используют для низковольтных цепей, например, для автомобильной проводки. С их помощью лучше соединять опять же для слаботочных цепей, например, для врезки в основную проводку сигнализации, систем центрального замка, маломощных колонок и прочего. Пример использования скотчлоков для автомобильной проводки вы видите ниже, так подключена магнитола с нестандартным штекером.

Для силовых проводов лучше не использовать такой вид соединителей, здесь лучше подойдут зажимы типа WAGO, гильзы и другие варианты соединений, например, пайка.

На видео наглядно показано, как пользоваться скотчлоком:

https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html
https://kachestvolife.club/elektrika/soedinenie-vitoy-pary-mezhdu-soboy-naraschivanie-i-remont
https://ichip.ru/sovety/ekspluataciya/kak-udlinit-internet-kabel-688142
https://www.tinko.ru/catalog/product/234828/
https://Vpautinu.com/internet/kak-udlinit-kabel
https://www.dns-shop.ru/product/d8eb78caced13332/skotc-lok-rexant-07-5402/
https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/
https://www.dns-shop.ru/product/6de285e58335526f/prohodnoj-adapter-noname/
https://zen.yandex.ru/media/id/5d652ac3a98a2a00aef8bf74/5dc2d07d2fda8600b094ca02

Скотчлок для соединения проводов

Клеммы для соединения проводов – назначение, разновидности и особенности применения

Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее

Какие кабели и провода использовать для проводки в квартире – Какой кабель использовать для домашней сети, как рассчитать нагрузку

Клеммники для соединения проводов

Клеммы для соединения проводов: разновидности и производители. Все, что необходимо знать о клеммах

Источник

Телефонные коннекторы

Телефонные разъемы представлены тремя типами модулей – RJ11, RJ14, RJ25. С пониманием маркировки данных коннекторов происходит полная неразбериха. Именно поэтому лучше всего делать свой выбор, отталкиваясь от количества ножей, которые содержит каждый джек. В общем, основные виды коннекторов характеризуются одинаковым форм-фактором и назначением (коммутации телефонных линий):

RJ11 (6P2C) – подключается двужильный кабель;

RJ14 (6P4C) – подключается четырехжильный кабель;

RJ25 (6P6C) – подключается шестижильный кабель.

В зависимости от ситуаций в телефонных джеках могут быть использованы кабели с меньшим числом проводов и форм-фактором. К ним относится модуль RJ9 (4Р4С), предназначенный для подключения телефонных трубок к самому аппарату.

Что это такое

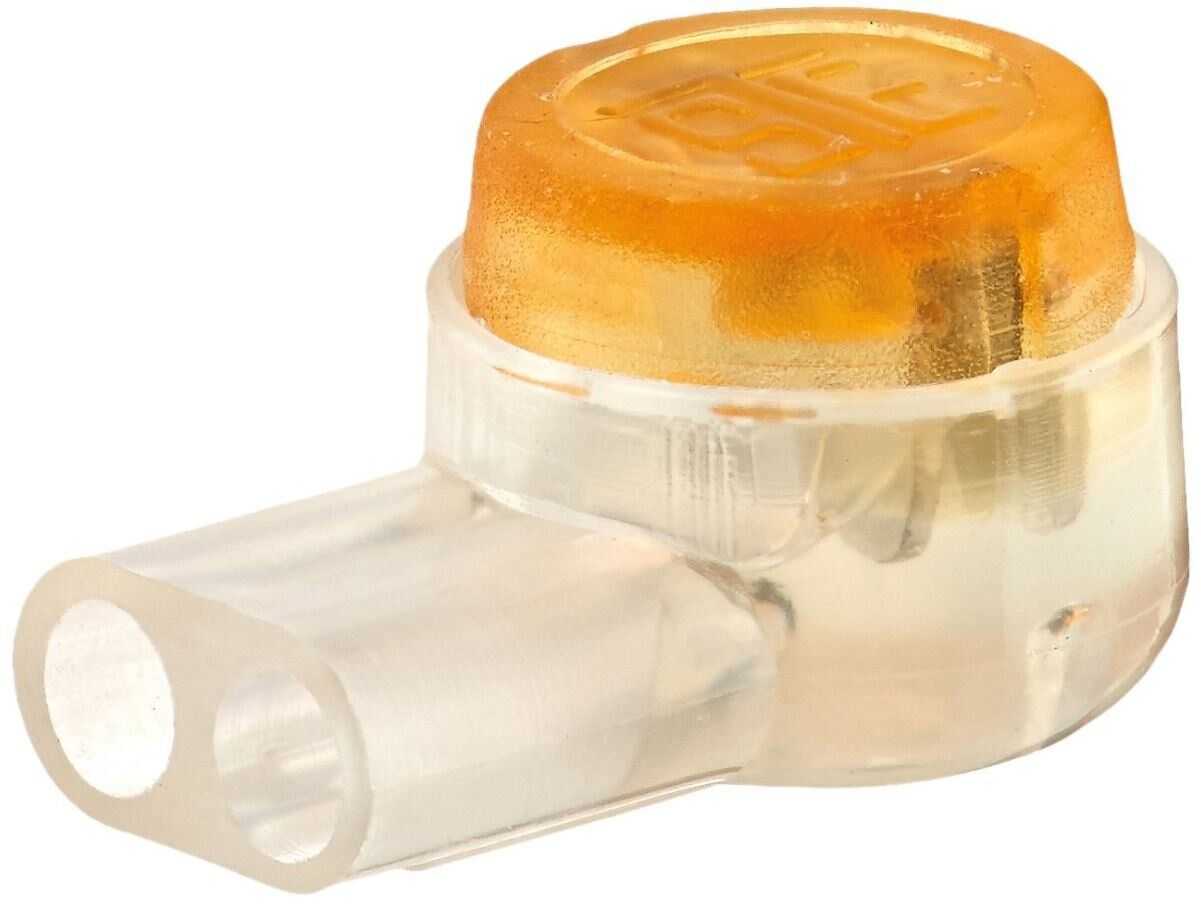

Scotchlok – это зажимные клеммники для соединения токопроводящих жил. Фиксируют жилу путем сжатия в контакте ножевого типа. Корпус скотчлоков диэлектрический и позволяет сделать изолированное соединение.

Обычно выполняется из полипропилена или огнестойкого нейлона (в разных источниках разная информация) внутри него расположен U-образный контакт, который прорезает изоляцию и обеспечивает соединение проводов. Гидрофобный гель, которым наполнен Scotchlock защитит соединений от воздействия влаги, что значительно повышает надежность и долговечность контактов.

Разработка принадлежит компании 3М, которая также известна клеющими растворами, которые используются в светодиодных лентах, изоляцией и другими изделиями. Но скотчлоки делаются и другими брендами, однако фирма 3М встречается чаще остальных.

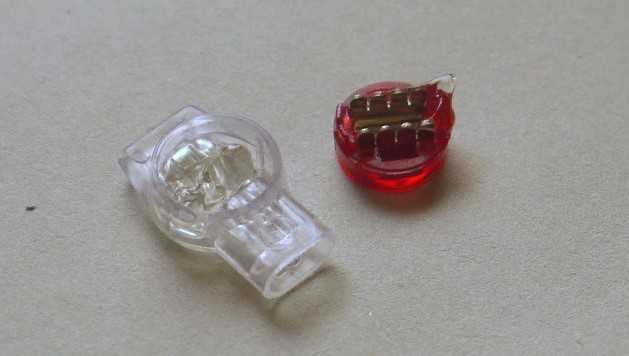

По принципу действия они похожи на прокалывающие зажимы для провода марки СИП. Отдельные виды скотчлоков также могут создавать ответвительное соединение от линии без снятия напряжения и без её разрыва, такое подключение часто называют «подпараллеливанием».

Монтаж производится в два шага – введение проводника и обжимки. В зависимости от размеров скотч-лока возможно соединение жил сечением от 0.4 до 4 кв. мм в зависимости от конкретной модели.

Где скотчлоки подходят, а где – нет

Идеальное место, где вам пригодятся эти соединители – автомобильная электрика или акустические провода для колонок. Забудьте про все остальные способы – для низкого напряжения скотчлок это лучший вариант.

Но для проводки на 220 Вольт скотчлоки нужно применять с осторожностью. Хотя производитель и указывает, что соединители работают до 600 Вольт, в них остаются места под напряжением, до которых случайно можно дотронуться, например, если залезть в распаечную коробку

Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем

Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем.

Как удлинить интернет кабель, удлиняем сетевой кабель

В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети

Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема)

Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.

Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории. Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.

Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).

Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.

С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.

Способ № 2. Для удлинения интернет кабеля можно использовать роутер.

Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).

Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты. О том, как скручивать витую пару можно посмотреть на видео.

Процедура гильзования

Перед тем, как обжимать провода коннектором в форме гильзы, нужно разобрать их на жилы, выпрямить, аккуратно убрать изоляцию стриппером. Далее жилы зачищаются, устанавливается гильза, выполняется 1-й и 2-й обжим. Аналогично опрессовываются остальные провода.

После этого устанавливается термоусадочная трубка. Изоляционное покрытие нагревается до возникновения капель клея. В завершение выполняется повторная изоляция. Гильзование часто используется для соединения силовых проводов в распаечных коробках, которые затем закрываются облицовкой.

Гильзы бывают разных типов:

ГМ – медные без обработки, отличаются высокой надежностью;
ГМЛ – медные луженые, с покрытием из сплава висмута и олова;
ГА – алюминиевые, используемые для соединения проводников из сплавов алюминия;
ГАМ – гильзы, рассчитанные на соединение меди и алюминия;
ГСИ – изолированные гильзы, не требующие дополнительной изоляции при обжиме.

Подходящий размер металлической гильзы зависит от суммарного диаметра проводников. Выбрать размеры можно в широком диапазоне.

Устройство витой пары.

Сетевой кабель LAN в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных проводников, которые образуют пару и могут иметь изоляцию толщиной в о,2 мм из поливинилхлорида (PVC), а у более качественных категорий (CAT5) из полипропилена (PP), полиэтилена (PE). Кабеля высокого качества имеют изоляцию из ячеистого (вспененного) полиэтилена или тефлона. Такой полиэтилен гарантирует низкие диэлектрические потери, а тефлон защищает проводники в условиях высоких температур. Проводники могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил собранных в пучок.

Для удобства разделки кабеля внутри наружной оболочки из поливинилхлорида имеется «разрывная нить», изготовленная в большинстве случаев из капрона. Витая пара категории 5 и выше может иметь в своей структуре экран для защиты сигнала от внешних и внутренних электромагнитных наводок. Толщина наружной изоляции в четырех парной витой паре в зависимости от категории составляет о,5-0,9 мм. В производство наружной оболочки применяется поливинилхлорид с примесью мела. Также в изготовлении внешней изоляции применяют стойкие к горению и выделению галогена полимеры (маркировка LSZH).

В России в соответствии с основными требованиями по пожарной безопасности они имеют маркировку: нг(A)-HF; нг(B)-HF; нг(C)-HF; нг(D)-HF. В скобках указывается категория в соответствии с показателями пожарной безопасности. Стойкий к горению и выделению кабель LAN перечисленных выше маркировок используют для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.

Внешняя оболочка витой пары для наружной прокладки имеет материал из гидрофобного полиэтилена, который обычно наносят вторым слоем поверх поливинилхлоридной оболочки. Кроме этого пустоту в кабеле могут заполнить специальным гидрофобным гелием и применить к нему бронирование из гофрированной ленты или стальной проволоки.

С помощью цветового решения, оболочку кабеля LAN можно легко идентифицировать и узнать его функциональное назначение для монтажа или во время обслуживания. Например, черный цвет сделанный из полиэтилена (PE) указывает на то что кабель хорошо приспособлен для влияния внешних факторов на улице (сырость, воздух…), а оранжевый цвет может говорить о стойкости наружного материала к горению. Светло-серый цвет применяют для внутренней прокладки в жилых домах и офисных зданиях.

Соединители ScotchLock

Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.

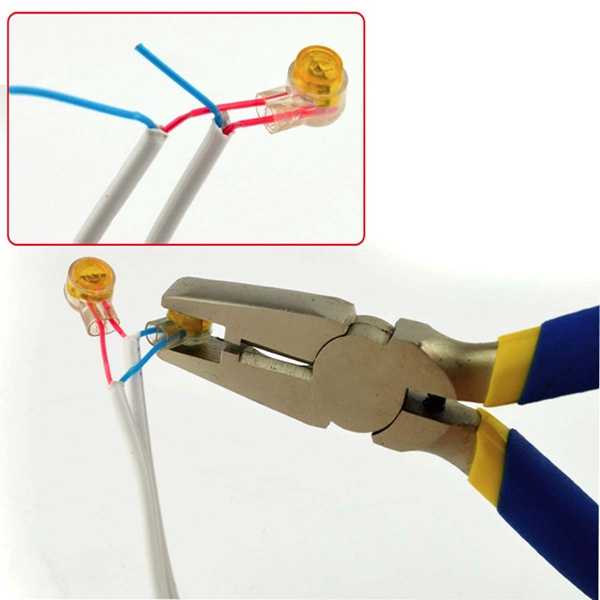

Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима. Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно).

Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:

По количеству проводов, чаще всего это:

Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.

Для малых сечений:

Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.
Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.
Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.
Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.

Для больших сечений:

Scotchlok 316 IR для проводов сечением 0.5-1.5 кв. мм.
Модель MGC, соединитель для толстых жил сечением 2.5 кв. мм.
Scotchlok 558 – тупиковые соединители предназначены для соединения и отводов от проводов сечением 0.5-1.5 мм.
Scotchlok 560 для ответвления без разрыва кабеля. Подходит для жил сечением 0.75-1.5 мм. без геля из-за конструктивных особенностей. Клеммник раскрывается как чемодан и зажимает провода при закрытии или нож предварительно утапливается плоскогубцами.
Модель 534 клеммник похож по конструкции на предыдущий, но отличается допустимым сечением ТПЖ, в этот раз допускается 1.5-2.5 кв. мм.
ScotchLok 952 – т-образный соединитель, также предназначен для врезки перпендикулярно основной линии. Врезка под прямым углом происходит с помощью клеммы типа «папа» в разрез на боковой стороне соединителя в закрытом его состоянии.

Перечисленных видов скотч-локов вам должно хватить на большинство практических ситуаций, а сейчас перейдем к разговору о том, как использовать этот вид клеммников.

Индивидуальный соединитель UY2

Скотчлок UY2 предназначен для сращивания жил ка- белей типа ТП диаметром от 0,4 до 0,9 мм. Соединитель заполнен гидрофобным заполнителем, предотвращающим проникновение влаги в контакты. Для кабелей типа ТГ ЗМ выпускает модификацию UY2 без гидрофобного заполнения – UY2-D.

Соединитель UR2 для разветвления

Скотчлок UR2 предназначен для прямого и разветвительного соединения жил кабелей типа ТП диаметром от 0,4 до 0,9 мм. Соединитель UR2 имеет три отверстия для ввода жил и заполнен гидрофобным заполнителем, предотвращающим проникновение влаги в контакты. ЗМ выпускает модификацию UR2 без гидрофобного заполнения – UR2-D.

Скотчлок UB2A для подпараллеливания

Соединитель UB2A позволяет произвести подключение к действующей линии и/или сделать вставку без перерыва связи. Простой и удобный в использовании соединитель UB2A предназначен для работы с жилами кабелей типа ТП с диаметром жил от 0,4 до 0,9 мм. ЗМ выпускает модификацию UB2A без гидрофобного заполнения – UB2A-D.

Соединитель UDW2

Скотчлок UDW2 – это полностью влагозащищенный соединитель, предназначенный для соединения пары медных или стальных покрытых медью проводников распределительного абонентского кабеля с диаметром жил 0,9–1,3 мм и наружным диаметром изоляции до 4,4 мм. Имеет корпус, выполненный из пластмассы, стойкой к воздействию УФ-излучения, и не требует применения изоляционной ленты (за исключением монтажа в грунт).

Какие бывают виды скотчлоков

Чаще всего в продаже встречаются соединители трех основных типов: проходные, тупиковые и Т-образные. Исходя из названия каждой группы, легко получить представление о внешнем виде и методе соединения кабельных жил, функционале каждого изделия. Тупиковые и Т-образные модели используются в местах, где требуется поворот под определенным углом. Т-образные модели позволяют также выполнить боковой отвод от провода, без разрыва основной линии.

Исходя из количества соединяемых проводов, бывают модели для двух, трех и четырех проводов. Двойные клеммники используются для соединения кабелей в месте разрыва, тройные – для разветвления. Соединители с четырьмя входящими отверстиями используются для подпараллеливания основной линии.

Еще один критерий выбора соединителя – наличие защитного геля. Согласно рекомендациям, специалистов, независимо от типа электротехники, лучше всего использовать модели с защитным гелем, обеспечивающие надежное и долговременное функционирование, а также защищенное от попадания влаги и загрязнений.

По типу открывания различают два вида скотч-локов – так называемые «чемоданные» (открываются наподобие чемоданной крышки) и неоткрывающиеся (после того, как жилы вставлены, нужно нажать на крышку, в результате чего произойдет разрез изоляции). Контакты в обоих модификациях выполнены по одной технологии, особых отличий в процессе пользования нет.

Для удобства электриков, продаются специальные зажимы для нераскрывающихся скотчлоков. По внешнему виду они напоминают обычные плоскогубцы без перфорации на рабочих поверхностях. Такие зажимы могут быть заменены стандартными плоскогубцами без потери в качестве. Некоторые изделия можно зажать просто пальцами.

Удобнее всего подключать влагозащищенные соединители с гелем. В них вставляют не оголенные жилы. Достаточно просто ровно обрезать концы, и вложить их в раскрытый скотчлок. За счет геля, провода надежно фиксируются внутри. Если же используется скотчлок без геля, фиксация жил может быть ненадежной, в таком случае рекомендуется дополнительно укрепить соединение.

Производители не рекомендуют использовать провода сечением ниже или выше заявленного для конкретной модели. В первом случае не будет достигнут требуемый уровень фиксации, во втором – могут повредиться несущие жилы, из-за чего возможно возникновение проблем, вплоть до короткого замыкания. Еще одна особенность клеммников такого типа – запрет на использование их на алюминиевой проводке. Из-за того, что алюминий обладает повышенной текучестью, контакт в месте соединения не может быть качественным, и со временем ослабевает.

Способы соединения интернет-провода

Рассмотрим 4 способа, которые можно назвать бытовыми. Некоторые из них требуют использования специального инструмента, другие выполняются практически вручную. Если все четыре инструкции покажутся вам сложными, можно просто пойти в магазин и приобрести патч-корд необходимой длины.

Вариант #1 – скрутка проводов

Если вы когда-то имели дело с электрическими проводами, то прекрасно понимаете, что такое скрутка. Это соединение жил одного назначения методом скручивания с последующей изоляцией.

Скрутка применяется для распределения проводов в распаечных коробках, при подключении выключателей и розеток, для соединения разорванной электроцепи.

Конечно, такое соединение нельзя назвать эффективным, так как возможны негативные последствия в виде затухания сигнала. Однако провод все равно останется рабочим и сгодится хотя бы для временного применения.

Для работы советуем приготовить:

нож, ножницы или специальный инструмент для удаления оплетки;
стриппер для зачистки жил;
оловянный припой 0,3-0,5 мм;
термоусадку 1,5 мм (после нагревания – 0,75 мм);
спички;
изоленту.

Пошаговая инструкция по скрутке витой пары:

Если все сделать аккуратно, то форма кабеля почти не изменится. Благодаря этому его можно протянуть в стенное отверстие или закрыть в плинтус.

Но при первой же возможности «реанимированную» витую пару рекомендуем заменить цельным проводом заводского изготовления. Это необходимо и в целях безопасности, и для обеспечения устойчивого сигнала.

Вариант #2 – осуществление пайки

Обычные пользователи интернета вряд ли имеют под рукой паяльный аппарат и активно пользуются им, поэтому пайку витой пары рекомендуем использовать только людям, владеющим техникой.

Можно было бы этот способ не рассматривать, но соединения после термической обработки действительно являются надежными, а кабель – работоспособным.

Удобнее работать с современным инструментом – паяльником с дисплеем, показывающим температуру нагрева, или стриппером – профессиональной заменой ножа.

Раздельные припой с флюсом лучше оставить профессионалам, для любителей давно производится комбинированная проволока.

Инструкция по пайке сетевого кабеля:

Снимаем с обоих отрезков кабеля внешнюю изоляцию. Можно ее не обрезать, а надрезать вдоль и на время загнуть, чтобы потом вернуть на место.
Разбираем пары проводников, зачищаем от изоляции. Лучше пользоваться стриппером, так как ножом или кусачками можно повредить жилы.
Скручиваем пары одинаковых проводников обеих кабелей. Их легко определить по цвету изоляции. Обрезаем лишнее.
Производим пайку скрученных проводов: нагреваем – наносим припой. Следим, чтобы он равномерно распределился по месту скрутки. В результате должно получиться прочное неразрывное соединение.
Производим изоляцию сначала каждого спаянного провода в отдельности, затем всех вместе – заматываем место коммутации плотным слоем изоленты. Следим, чтобы не оставалось оголенных участков.

Не рекомендуется соединенные таким образом шнуры выводить на улицу или размещать в помещениях с повышенной влажностью.

Если это все же необходимо, то нужно максимально герметизировать отремонтированный участок провода. Для защиты можно использовать, например, полимерные гибкие рукава.

Вариант #3 – использование клеммы

Преимущество использования клемм заключается в том, что не нужно тратить время на тщательную зачистку проводов или обмотку места соединения изолентой. Но это при условии, что коммутируемый участок будет расположен в защищенной зоне – в стене, в коробе или плинтусе.

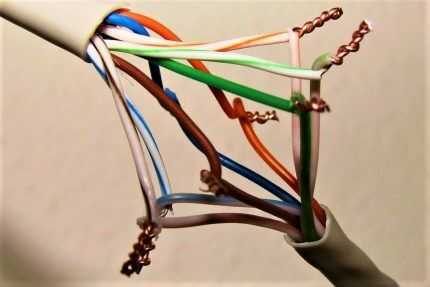

Скрутка витой пары

Сразу скажу, что это самый не надежный, но самый быстрый способ, когда нужно подключить два провода: «здесь и сейчас» и не откладывать это на потом. Один раз у моего знакомого кот перегрыз кабель, а ему срочно нужно было попасть в интернет по работе, вот и пришлось выкручиваться – так сказать.

Ещё раз повторю, что такой способ хорош, только на недолгий срок, так как при таком подключении могут наблюдаться потери пакетов, постоянные прерывания, а скорость интернета падает. Всё это связано с тем, что при скрутке оголенные провода, не будут иметь экрана от внешних проводком и сигнал может теряться.

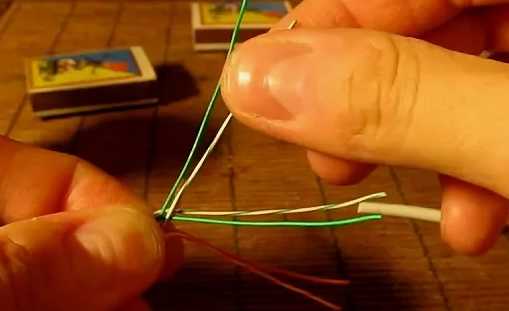

И так, с обоих проводов снимаем внешнюю и внутреннюю оплетку, чтобы оголить жила;

Теперь делаем скрутку. Заметьте, что нужно сделать скрутку всего провода с оплеткой, дабы сохранить минимальную защиту от электромагнитного воздействия;

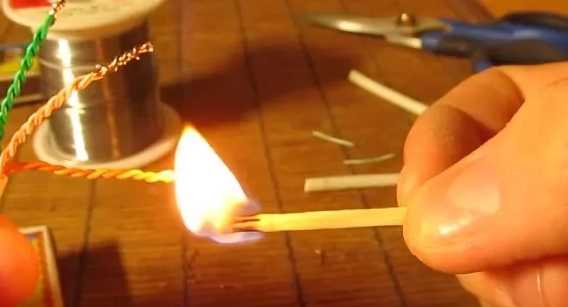

Обжигаем любым огнем оголенные скрученные проводки;

Если есть возможность, то из изоленты сделайте вот такие колпачки и наденьте на оголенную основу. Можно попробовать сделать экран и обложить все сверху обычной фольгой.

На некоторое время должно хватить, но постоянно так использовать – не стоит. Особенно если кабель имеет достаточно большую длину. Для усиления эффекта, можно попробовать спаять пары проводов. В таком виде связь будет немного лучше, но пайка не дает того результата как те же клеммы.

Соединители ScotchLock

Wago

Для большинства домашних электроприборов и некоторых видов производственного оборудования, лучше использовать клеммы Wago. Соединитель проводов Wago становится все более популярным, благодаря множеству преимуществ.

Механизм зажима этого вида клемм надежно фиксирует жилу кабеля и обеспечивает постоянный контакт между проводами. Изготовление корпуса из негорючего полиамида обеспечивает безопасность в эксплуатации и полную защиту элементов проводки.

Механизм зажимает провод пружиной. Это может происходить при помощи специального рычага или путем вставки провода в пружинный механизм напрямую.

Как удобно размотать бухту кабеля на объекте при электромонтаже
Электрические кабели. Назначение и критерии выбора
Наружная прокладка кабеля в гофре

Существует специальный вид клемм, применяемых для заземления. Они имеют другой цвет и должны использоваться строго по назначению. Применение их для фазного провода может быть опасно.

Область применения

Обычно такая технология соединения популярна среди электромонтеров при работе с телефонными и компьютерными сетями. Подобный метод подойдет для ситуаций с витой парой в слаботочных цепях.

Низковольтная автомобильная проводка – еще один вариант применения при необходимости выполнить врезку в основную линию. На рисунке ниже приведен пример подключения магнитолы с нестандартным штекером при помощи скотчлока.

А вот силовые провода лучше фиксировать другими зажимами – здесь подойдут элементы типа WAGO и пайка.

Цена: 2.2$ за 100шт.

Сегодня расскажу о может быть очевидной для некоторых людей штуке. Но для меня этот товар оказался полезным открытием. Речь пойдет о клеммниках, которые в народе называют скотчлок. А также расскажу о том, где они мне пригодились. Сразу говорю о лоте и покупке. Я лично не покупал эти клеммники. Именно те клеммники что фигурируют в обзоре, были куплены моим товарищем. Он просто отсыпал мне горсточку. Ссылка товарища. Но я тоже заказал себе одну пачку, чтобы были. Если этот момент вас смущает, могу даже поставить п18

Обратите внимание что цена за лот из 100шт клеммников. Ну и теперь к предмету обзора

Сперва информация из интернетов:Характеристики со страницы магазина:Орфография сохранена Клеммник представляет собой небольшую пластиковую гильзу с двумя отверстиями и кнопкой зажима:
