Как нужно прокладывать кабель во взрывоопасном помещении

Содержание

• ∙
  ∙
  ∙

В процессе эксплуатации кабельной линии ее целостность и бесперебойное функционирование могут быть прерваны воздействием негативных внешних факторов (механических повреждений, коррозии и т. п.). Несмотря на то, что определенные модели кабелей имеют броню, подобной меры часто оказывается недостаточно. Ведь даже прочная оболочка из стали не может гарантировать защиту кабельной линии при сильных механических нагрузках. К тому же, кабельные линии в населенных пунктах, на территориях крупных производственных и промышленных предприятий и других объектах прокладываются преимущественно под землей. А современные методы подземной прокладки кабеля (как траншейной, так и бестраншейной) требуют применения специальных средств защиты кабельной системы.

Благодаря использованию комплексных систем защиты кабельных сетей исключается риск повреждения кабеля во время его прокладки и при необходимости проведения земляных работ в местах расположения подземных коммуникаций. Заблаговременная защита кабельной трассы обеспечивает ее бесперебойную работу и снижает риск возникновения аварийных ситуаций.

Теплоизоляция трубопроводов

По рекомендациям специалистов, чтобы греющий кабель для труб, имел более высокий эксплуатационный срок, после монтажных работ, на трубопровод необходимо нанести теплоизоляционный слой. Многие по неопытности для утепления применяют волокнистую вату или сжатые утеплители, тем самым совершая ошибки. Минеральная вата, под воздействием конденсата, теряет теплоизоляционные свойства. В зимний же период она замерзает, и под воздействием высокой температуры рассыпается. Сжатые же утеплители, под давлением тяжести, утрачивают свою теплоизоляцию. Поэтому наиболее оптимальным вариантом, для утепления будут – поролон и вспененный полиэтилен. Поролон хорошо утеплит трубопровод в построенной канализации, а вспененный полиэтилен трубы под грунтом.

Кабель для взрывоопасных зон — тип марок, требования к кабелю

Организация рабочего пространства в среде, имеющей потенциальную взрывоопасность, является сложной и ответственной задачей, требующей высокой квалификации специалистов и соблюдения жёстких условий нормативных документов.

Особое внимание следует уделить правильности подбора и профессиональности прокладки питающих, контрольных, связных, управляющих кабелей во взрывоопасной зоне, поскольку от этого зависит бесперебойность обеспечения оборудования электропитанием, а также своевременность получения необходимой информации. Понятие взрывоопасной зоны определено в ГОСТ 51330.9-99, а также в Правилах эксплуатации электроустановок

В ПУЭ выделяют 6 зон (B-I, B-Iа/б/г, B-II и B-IIа), которые отличаются концентрацией взрывоопасной смеси во временном отрезке в помещениях или около опасных объектов в рабочем режиме, а также при наступлении определённых событий (аварий, утечек и т.п.)

Понятие взрывоопасной зоны определено в ГОСТ 51330.9-99, а также в Правилах эксплуатации электроустановок. В ПУЭ выделяют 6 зон (B-I, B-Iа/б/г, B-II и B-IIа), которые отличаются концентрацией взрывоопасной смеси во временном отрезке в помещениях или около опасных объектов в рабочем режиме, а также при наступлении определённых событий (аварий, утечек и т.п.)

Правила прохода кабелей через стены и перекрытия во взрывоопасных зонах

При переходе труб электропроводки из помещения со в/о зоной класса В-I или В-Iа в помещение с нормальной средой, или во в/о зону другого класса, с др. категорией или группой взрывоопасной смеси, или наружу труба с проводами в местах прохода через стену должна иметь разделительное уплотнение в специально для этого предназначенной коробке.

Во в/о зонах классов В-Iб, установка разделительных уплотнений не требуется.

Разделительные уплотнения устанавливаются:

а) в непосредственной близости от места входа трубы во в/о зону;

б) при переходе трубы из взрывоопасной зоны одного класса во взрывоопасную зону другого класса – со стороны в/о зоны более высокого класса;

в) при переходе трубы из одной взрывоопасной зоны в другую такого же класса — в помещении в/о зоны с более высокими категорией и группой в/о смеси.

Допускается установка разделительных уплотнений со стороны в/о зоны или снаружи, если во в/о зоне установка разделительных уплотнений невозможна.

Разделительные уплотнения, установленные в трубах электропроводки, должны испытываться избыточным давлением воздуха 250 кПа (около 2,5 атм) в течение 3 мин. При этом допускается падение давления не более чем до 200 кПа (около 2 атм).

Если во в/о зоне кабель проложен в стальной трубе, то при переходе трубы из этой зоны в нев/о зону или в помещение со в/о зоной др. класса, либо с др. категорией или группой в/о смеси труба с кабелем в месте прохода через стену должна иметь разделительное уплотнение и удовлетворять требованиям п. 7.3.105 и 7.3.107. ПУЭ.

Разделительное уплотнение не ставится, если:

а) труба с кабелем выходит наружу, а кабель прокладывается далее открыто;

б) труба служит для защиты кабеля в местах возможных механических воздействий и оба конца ее находятся в пределах одной в/о зоны.

Отверстия в стенах и в полу для прохода кабелей и труб электропроводки должны быть плотно заделаны несгораемыми материалами.

Вопрос №20

Классификация взрывоопасных зон на НПС по ПУЭ и ГОСТ

Вопрос №21

Маркировка взрывозащищенного электрооборудования по ПИВРЭ.

Уровень взрывозащиты

Маркировка помещается в прямоугольную рамку, рядом одна или несколько круглых рамок с указанием вида взрывозащиты.

Например: В4Т3; В4Т1К

Вопрос №22

Способы прокладки кабельной линии

Как проложить кабель во взрывоопасных помещениях? Существует несколько вариантов прокладки и эти варианты рекомендуются ПУЭ. Например, в электрических сетях с напряжением до 1 кВ, для заземления или зануления используют специальную четвертую жилу проводника.

На взрывоопасных объектах, у которых зона опасности относится классу В1 и В1а, кабельная линия прокладывается в трубах, которые, в свою очередь, располагаются в стене. Конец трубы обрабатывается и уплотняется специальными трубными сальниками.

Монтаж электропроводки в том месте, где взрывоопасный объект переходит в обычное помещение, осуществляется следующим образом: трубные сальники устанавливаются с той стороны помещения, где зона опасности взрыва обладает большим классом. Если же прокладка осуществляется между помещениями, где взрывоопасный класс одинаковый, то трубные сальники необходимо размещать в том здании, где находятся смеси более высокой категории. Если же класс опасности В1, то размещать сальники следует с двух сторон прохода.

Важно знать! Кабельная линия, которую необходимо проложить через перекрытия, должна выходить из напольной поверхности на 0,15 метров. Для того чтобы обезопасить кабель от различных повреждений механического или химического воздействия, его помещают в металлические трубы

В трубе кабельная линия находится под надежной защитой. С помощью чугунных коробок, типа В (так называемые, фитинги), которые достаточно защищены от взрывов, происходит соединение и ответвление кабельных линий. На фото ниже показан внешний вид взрывозащищенной коробки:

Для того чтобы обезопасить кабель от различных повреждений механического или химического воздействия, его помещают в металлические трубы. В трубе кабельная линия находится под надежной защитой. С помощью чугунных коробок, типа В (так называемые, фитинги), которые достаточно защищены от взрывов, происходит соединение и ответвление кабельных линий. На фото ниже показан внешний вид взрывозащищенной коробки:

Если прокладка осуществляется в помещении с повышенной сыростью, то кабель прокладывают с определенным уклоном к протяжным, а также соединительным коробкам. Если зона, где необходимо проложить кабель, обладает чрезмерной сыростью, то проводку прокладывают с направлением к водосборной трубке. Если помещение сухое, то такой способ прокладки не нужен, однако если возможно возникновение конденсата, то следует сделать уклон в ту сторону, где подразумевается его выпадение.

Опасная зона подразумевает различный класс объекта, от которого зависит и метод, каким можно проложить кабель. Если цепь искробезопасная, то прокладка может осуществляться, как отрыто, так и закрыто. Если взрывоопасный объект относится к классу В2, то прокладка осуществляется с использованием специальных лотков. Помимо этого, следует помнить, что если проводка бронированная, то необходимо использовать конструкции, у которых горизонтальные поверхности узкие. Также они размещаются на ребро и расстояние до стены должно быть от 20 миллиметров.

Важно знать! Все эти меры необходимы для того, чтобы защитить помещение от возможного появления взрывоопасной пыли, которую достаточно тяжело удалить. Прокладывать кабель во взрывоопасной среде следует с тем учетом, чтобы проводка не повредилась

Помимо этого, необходимо чтобы сами кабельные линии были герметичны и хорошо защищены от взрывов, ведь проводники могут быть источниками возгорания горючих веществ. Зона, где находятся горючие вещества, считается взрывоопасной и достаточно одной искры, чтобы возник пожар. Именно поэтому следует строго соблюдать и придерживаться существующих правил и требований по безопасности. Если все требования соблюдены и правила выполняются, то возникновение аварийной ситуации сводится к минимуму

Прокладывать кабель во взрывоопасной среде следует с тем учетом, чтобы проводка не повредилась. Помимо этого, необходимо чтобы сами кабельные линии были герметичны и хорошо защищены от взрывов, ведь проводники могут быть источниками возгорания горючих веществ. Зона, где находятся горючие вещества, считается взрывоопасной и достаточно одной искры, чтобы возник пожар. Именно поэтому следует строго соблюдать и придерживаться существующих правил и требований по безопасности. Если все требования соблюдены и правила выполняются, то возникновение аварийной ситуации сводится к минимуму.

Вот мы и рассмотрели, как должна осуществляться прокладка кабеля во взрывоопасных помещениях. Для более детального рассмотрения вопроса рекомендуем изучить такие нормативные документы, как ПУЭ (глава 7.3) и ГОСТ Р 51330.13-99 (МЭК 60079-14-96).

Будет полезно прочитать:

Классификация взрывоопасных зон

По типу или классу зоны с рисками возникновения взрывов и прописанных для него защитных требований, как правило, проводится и определение необходимых свойств, параметров, марко-размеров и других характеристик кабельных изделий. Такой подход обеспечивает предельно возможный уровень непрерывности функционирования и безопасности эксплуатации электромашин, механизмов и прочего оборудования.

Кабельные вводы и заглушки (детали)

Кабельный ввод применяется для ввода в корпус коробки кабеля таким образом, чтобы обеспечивался соответствующий вид взрывозащиты. Кабельный ввод также защищает кабель от случайного выдергивания. Кабель в кабельном вводе закрепляется при помощи уплотнительного кольца или герметизирующего компаунда.

Кабельные вводы бывают следующих видов:

• для небронированного кабеля (без устройства крепления брони);
• для бронированного кабеля с одинарным уплотнением (с креплением брони и уплотнением на внутренней оболочке кабеля);
• для бронированного кабеля с двойным уплотнением (с креплением брони и уплотнением на внутренней и наружной оболочке кабеля);
• с креплением металлорукава, защищающего кабель от химического и механического повреждения, воздействия влаги и солнечного излучения.

Пружинная клемма,установленая на DIN-рейку.Вид сбоку

Следует отметить, что кабельный ввод для небронированного кабеля можно также применять и для ввода бронированного кабеля.

Уплотнение в этом случае следует производить по внутренней оболочке кабеля, а также обязательно предусмотреть заземление брони кабеля.

Кабельный ввод с креплением металлорукава состоит из кабельного ввода с внутренней резьбой на конце и соединителя, который с одной стороны монтируется на металлорукав, а с другой – вкручивается в кабельный ввод, тем самым обеспечивая надежное крепление металлорукава. Существуют соединители для негерметичного и герметичного металлорукавов. Герметичный металлорукав снаружи имеет ПВХ-оболочку (например, металлорукав ГЕРДА-МГ по ТУ 4833-011-76960731–2008 производства ООО «Донкабель», г. Пролетарск, Россия).

Кабельные вводы изготавливаются из следующих материалов:

• никелированной латуни (наиболее предпочтительный вариант);
• латуни (возможна коррозия в агрессивных средах, а также при установке на коробку из алюминиевого сплава);
• пластиков (более дешевые, но не рассчитаны на низкие температуры эксплуатации);
• нержавеющей стали;
• оцинкованной стали.

На корпусе кабельный ввод должен иметь маркировку взрывозащиты, соответствующую маркировке взрывозащиты коробки, на которую он устанавливается. Между кабельным вводом и корпусом коробки должно быть установлено уплотнение (прокладка).

Кабельный ввод (а)и заглушка отверстия (б)

Отверстие неиспользуемого кабельного ввода должно быть закрыто заглушкой, имеющей соответствующий вид взрывозащиты и степень защиты от внешних воздействий IP.

На что следует обращать внимание при выборе коробки

При выборе взрывозащищенной соединительной коробки рекомендуется контролировать:

• наличие действующего сертификата соответствия ГОСТ Р на соответствие коробок стандартам взрывозащищенного оборудования (ГОСТ Р 51330–99. Электрооборудование взрывозащищенное). В сертификате должны быть перечислены все применяемые комплектующие сторонних изготовителей (например, клеммы и кабельные вводы);
• наличие разрешения Ростехнадзора на применение во взрывоопасных зонах;
• соответствие диапазона температуры эксплуатации комплектующих диапазону температур корпуса коробки. Зачастую корпус коробки рассчитан на более низкую температуру эксплуатации, чем клеммы и кабельные вводы. В этом случае температура применения определяется более узким диапазоном;
• наличие и соответствие маркировки взрывозащиты на коробке соединительной, клеммных зажимах и кабельных вводах;
• в металлических коробках – наличие внутреннего и внешнего заземляющего зажима;
• максимальная температура поверхности не должна превышать температуру самовоспламенения смеси, присутствующей в атмосфере взрывоопасной зоны.

Для этого, например, нельзя превышать протекающие по клеммным зажимам разрешенные токи, чтобы не превысить значение максимальной рассеиваемой мощности коробки;

• на степень защиты от внешних воздействий (код IP). Современные коробки имеют код не ниже IP66;
• желательно, чтобы кабельный ввод крепился по резьбе, нарезанной в корпусе коробки. Типы резьбы импортных кабельных вводов не совпадают с российскими, поэтому для нарезки резьбы в коробке требуются специальные метчики. Некоторые российские производители коробок, не имея этого инструмента, устанавливают импортные кабельные вводы в отверстие без резьбы и закрепляют гайкой, нарушая тем самым степень защиты от внешних воздействий (код IP);
• важным критерием выбора коробки должно служить и то, насколько удобно проводить монтаж проводов внутри коробки. У некоторых производителей соединительных коробок места внутри коробок не хватает, что обусловлено большим размером клеммных зажимов при небольшой геометрической форме корпуса коробки.

Кабельные электропроводки.

Во взрывоопасных зонах всех классов устанавливать соединительные и ответвительные кабельные муфты запрещается (за исключением искробезопасных цепей).
Длину кабелей, прокладываемых во взрывоопасных зонах в сетях напряжением выше 1кВ, по возможности ограничивают.Ввод кабелей в электрические машины и аппараты должен выполняться через имеющиеся в них вводные устройства. Места вводов уплотняют: в зонах классов B-I — кабельной массой, в зонах остальных классов – сухими заделками, или резиновым кольцом, предусмотренном в конструкции вводного устройства.
Для машин большой мощности, в которых не предусмотрены вводные муфты, допускается в зонах классов B-Ia, B-IIa концевые заделки кабелей устанавливать в шкафах со степенью защиты IP54. Шкафы располагают в местах доступных лишь для обслуживающего персонала и изолированных от взрывоопасной зоны (например, в фундаментной яме машины).
Проходы одиночных кабелей сквозь внутренние стены и междуэтажные перекрытия в зонах классов B-I, B-Ia, B-II выполняются в отрезках газопроводных труб, заделанных цементным раствором.
Зазор между трубой и кабелем должен быть заделан на глубину 100-120 мм от конца трубы уплотнительным составом (например, УС-65), заполняемым между двумя кольцевыми набивками асбестового шнура толщиной 10-20 мм. При этом отношение диаметра кабеля к внутреннему диаметру трубы должно быть равно или меньше 0,5.
Для надежного уплотнения бронированного кабеля на участке прохода его через стену броня снимается; при этом заземляющие (зануляющие) проводники припаиваются к броне с двух сторон прохода и присоединяются к болтам на трубах для создания непрерывности цепи заземления (зануления) брони.
Во взрывоопасных зонах класса B-I набивку следует выполнять с обеих сторон стены, а в зонах классов B-Ia и B-II – со стороны взрывоопасной зоны. Вместо специального состава для уплотнения кабелей в трубе допускается применять стандартные трубные сальники.
При этом в зонах класса B-I сальники следует устанавливать с обеих сторон прохода.
Проходы кабелей до пяти штук сквозь внутренние стены взрывоопасных зон классов B-I, B-Ia, B-II рекомендуется выполнять аналогично проходам одиночных кабелей в отрезках водогазопроводных труб, предварительно приваренных к металлическим рамам.
Проходы группы кабелей более пяти штук сквозь внутренние стены взрывоопасных зон выполняются в специальных кабельных коробах, заполняемых песком.
Проходы кабелей в отрезках водогазопроводных труб сквозь стены и перекрытия во взрывоопасных зонах классов В-Iб, В-IIа могут выполняться с уплотнением кабелей набивкой в трубу (на глубину 120-150 мм) легкопробиваемых негорючих составов.
Проходы кабелей сквозь наружные стены взрывоопасных зон всех классов выполняются с применением съемных (разборных) плит, устанавливаемых с обеих сторон проема. Пространство между плитами заполняется теплоизолирующих материалами.
Если во взрывоопасной зоне кабель проложен в стальной трубе, то при переходе трубы из этой зоны в невзрывоопасную зону или в помещение с взрывоопасной зоной другого класса либо с другой категорией и группой ВЗОС труба с кабелем в месте перехода через стену должна иметь разделительное уплотнение, выполненное в соответствии с требованиями, приведенными выше для разделительных уплотнений защитных труб.

Нормы прокладки кабеля пожарной сигнализации

Нормы укладки кабеля ПС описаны в СП 5.13130.2009. Они должны соблюдаться на всех защищаемых объектах.

В них говорится, что

• соединительные линии и шлейфы сигнализации формируются цельными проводами из меди с сечением жилы не меньше 0,5 мм;
• оптоволоконные линии тянут в местах усиленного электромагнитного фона;
• закладывается резерв в 10% клемм и жил, подводимых к автоматике пожарной системы;
• с пожарной панелью может быть соединено не больше 20 радиальных шлейфов;
• кольцевые шлейфы изготавливают отдельным кабелем;
• в пожаро- и взрывоопасных помещениях укладка проводов питания и управления ППС должна проводиться в пустотах конструкций типа К0.

Кабель для взрывоопасных зон- обзор марки, особенности прокладки

Высокая вероятность возникновения взрыва в определенной среде или пространстве диктует повышенные требования к безопасности, в том числе и кабельных линий.

Подбор марок и сечений кабелей для взрывоопасных зон, монтирование кабельных изделий в линии и сети, подключение электромашин, механизмов, приборов и оборудования должны производиться в строгом соответствии с профильными правилами (ПУЭ) и ГОСТами.

Для рационального решения задач взрывоопасные зоны классифицируют в зависимости от наличия газовой смеси в воздухе, а также вероятности и степени её распостранения. Классификация взрывоопасных зон по ГОСТу 51330.9-99 и по ПУЭ немного отличаются тем, что Правила эксплуатации электрических установок выделяют большее число таких зон. Более подробную информацию по зонам можно прочитать в соответствующих нормативных документах.

Требования к кабелю для взрывоопасных зон

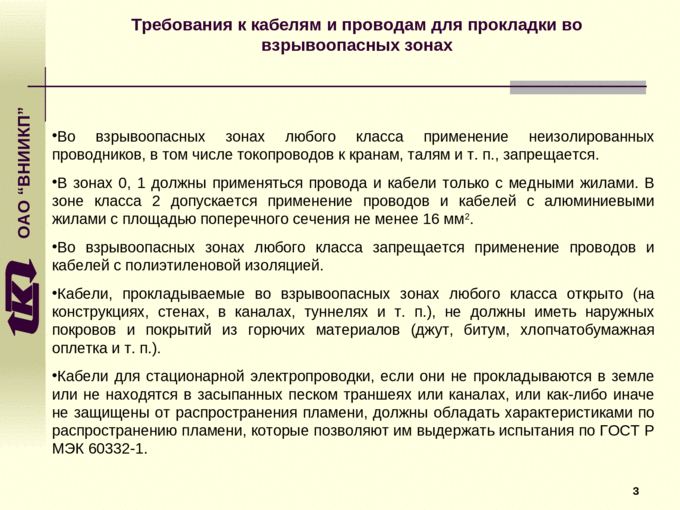

Основные нормативные требования, предъявляемые к кабелям, которые эксплуатируются во взрывоопасных зонах, со стороны ГОСТа 51330.9-99 и ПУЭ следующие:

1. категорически запрещается использование проводников, не имеющих изоляционного слоя, или с защитной оболочкой или изоляцией из полиэтилена.
2. марки кабелей, которые эксплуатируются во взрывоопасных зонах любого типа могут быть оснащены изоляционным и наружным покровом из резины или полимерного ПВХ-пластиката. Изделия в бумажной изоляции применяются исключительно в металлических оболочках,
3. кабельные изделия с медножильными проводниками допускаются к монтажу в зонах типа В-I и В-Iа по ПУЭ, с алюминиевыми — в зонах других типов,
4. обязательна защита от КЗ и перегрузок, вне зависимости от электромощности приемника, для кабелей осветительных, силовых и вторичных цепей до 1 кВ (В-I, В-Iа, В-II и В-IIа),
5. сечения проводников не могут быть меньше величин, допускаемых по расчетному электротоку,
6. марко-размеры кабелей во взрывоопасных зонах типа В-Iб и В-Iг защищаются так же, как для изделий, подключаемые к невзрывоопасным установкам,
7. для нулевых защитных и рабочих жил обязательно наличие изоляционного слоя, аналогичного проводникам с фазами.

Кабель с заполнением для взрывоопасных зон

Согласно требованиям ГОСТа 51330.9-99 и ПУЭ конструкция кабелей, используемых во взрывоопасных зонах, не должна содержать воздушных полостей, которые имеются между элементами изделий. Внутреннее заполнение кабелей для взрывоопасных зон особым полимерным материалом обеспечивает гарантированное нераспространение газо/пылеобразных взрывчатых веществ по продольным воздушным промежуткам из помещений и зон с высокой вероятностью возникновения взрывов в невзрывоопасные.

Для взрывоопасных зон предпочтительнее использовать бронированные кабеля, надежный защитный покров которых способен выдерживать существенные нагрузки, обеспечивая бесперебойность функционирования энергосистем. Кабельные изделия без бронезащиты также могут прокладываться в таких зонах (в B-Iа/б/г, В-IIа), в том числе на открытом пространстве, но только в стальных трубах.

Краткий обзор марок кабелей для взрывоопасных зон

Марка ВБбШв и его разновидность, контрольный кабель КВБбШв, представляют собой кабельные изделия, которые рекомендованы для применения во взрывоопасных зонах всех типов. Броня из пары стальных или оцинкованных лент позволяет монтировать изделие на любых промобъектах, атомных станциях, метро и других подземных туннелях, в помещениях, лабораториях, резервуарах с газгольдерами, эстакадах для слива/налива горючих жидкостей, в спецканалах, в земле, а также на открытом пространстве.

Перейти в каталог

Марка КПГН, разновидность КПГ — это гибкий маслобензостойкий кабель для взрывоопасных зон, который позволяет подключать подвижные электромеханизмы и оборудование к сетям с номинальным электронапряжением 0,66-1 кВ. Марка КПГН может монтироваться в зонах типа B-I, а также других типах взрывоопасных зон, на открытом пространстве/в помещениях, на суше и в воде. рекомендована для эксплуатации в прочих классах, без учета особенностей монтажа, в воде/на суше.
