Электрика в квартире: схема электропроводки в квартире, монтаж, выбор типа защиты

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни. А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Электропроводка своими руками: с чего начать?

Если в доме необходимо провести электропроводу, надо строго придерживаться следующих правил, положений и предписаний:

Нужно обеспечить свободный доступ к распределительным коробкам, а также к оборудованию электроучета.
Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
Открытые двери не должны преграждать доступ к оборудованию, указанному в п 1,2.
Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
На кухне розетки ставят по числу бытовых приборов.
Для электропитания ванной комнаты следует предусмотреть отдельный трансформатор, понижающий напряжение. А установить его необходимо за пределами данного помещения.
Кабель нужно класть, четко соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, а также направлений по диагонали. В противном случае велика вероятность его повреждения при монтажных работах и выполнении перфорации.
Горизонтальные кабели кладутся на расстоянии:
- от перекрытий и карнизов — 5-10 см,
- от пола и потолков — 15 см.
Вертикальные кабели кладутся на расстоянии:
- от оконных и дверных проемов — 10 см, не меньше;
- от газовых труб — 40 см, не меньше.
Для разводки и соединения кабелей применяются специальные короба.
Любое проводящее электричество соединение должно быть надежно заизолировано.
Соединять алюминиевые провода с медными ЗАПРЕЩЕНО!

Виды

Для ответа на вопрос, о том, какая проводка лучше для квартиры, а какая для дома, необходимо знать, какие бывают типы электропроводки.
По способу прокладки проводка может быть:

открытая, расположенная на виду, по поверхностям строительных конструкций, отделочных материалов;
скрытая, расположенная в скрытых нишах или внутри строительных конструкций, а также в пустотах или пазах перегородок и перекрытий.

При ремонте вышедшей из строя или устаревшей проводки, применяют, как правило, способ прокладки, использованный ранее для заменяемой сети. Для строящихся зданий при выборе способа прокладки проводки учитывают материал конструкций здания, трудоемкость работ, производимых при прокладке, а также требования к будущему интерьеру.

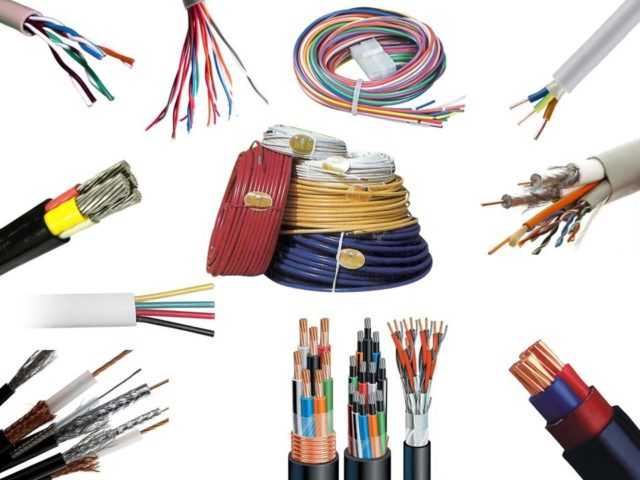

Для изготовления электропроводки используется либо провод, либо кабель.

Провод представляет собой жилу электрического проводника, заключенную в изоляцию из пластика, резины, винила. Использовать провод для прокладки проводки внутри жилых зданий недопустимо из-за слабой стойкости к нагреву и высокой возгораемости.

Кабель производится в виде нескольких проводников, объединенных вместе одним или несколькими слоями изоляции. В кабеле может присутствовать сердечник из прочной проволоки, заполнитель, служащий для предохранения проводников от действия излишней влаги. Кабели, кроме того, могут быть экранированными или бронированными.

В зависимости от материала, используемого для изготовления проводника, проводка может быть:

алюминиевая;
медная.

Алюминиевая проводка в настоящее время используется мало, так как возросшее количество потребителей электрического тока вызывает необходимость делать проводники большего сечения, что внутри помещений не всегда оправдано. В основном, из алюминия производят провода с сечением более 16 мм², используемых для подключения объектов электрохозяйства к действующим линиям электропередачи. В этом случае применение алюминия оправдывается меньшим весом проводника.

Медная проводка используется повсеместно, благодаря меньшему, чем у алюминия, электрическому сопротивлению меди, большей гибкости, большей стойкостью к окислению. Надо полагать, что она наилучшим образом обеспечит выполнение предъявляемых к ней требований. Срок службы медной проводки выше, чем у алюминиевой, и затраты на более дорогой кабель окупятся благодаря низким расходам на эксплуатацию.

В многоквартирных домах постройки до 2000 года, как правило, отсутствует заземляющий проводник, поэтому для замены при ремонте однофазной проводки лучше использовать двухжильный кабель. В новых квартирах и строящихся индивидуальных домах обязательно нужно предусмотреть заземление, и для устройства проводки применить трехжильный кабель (третью жилу использовать для подключения заземляющего контакта).

Схема электропроводки – для чего она нужна

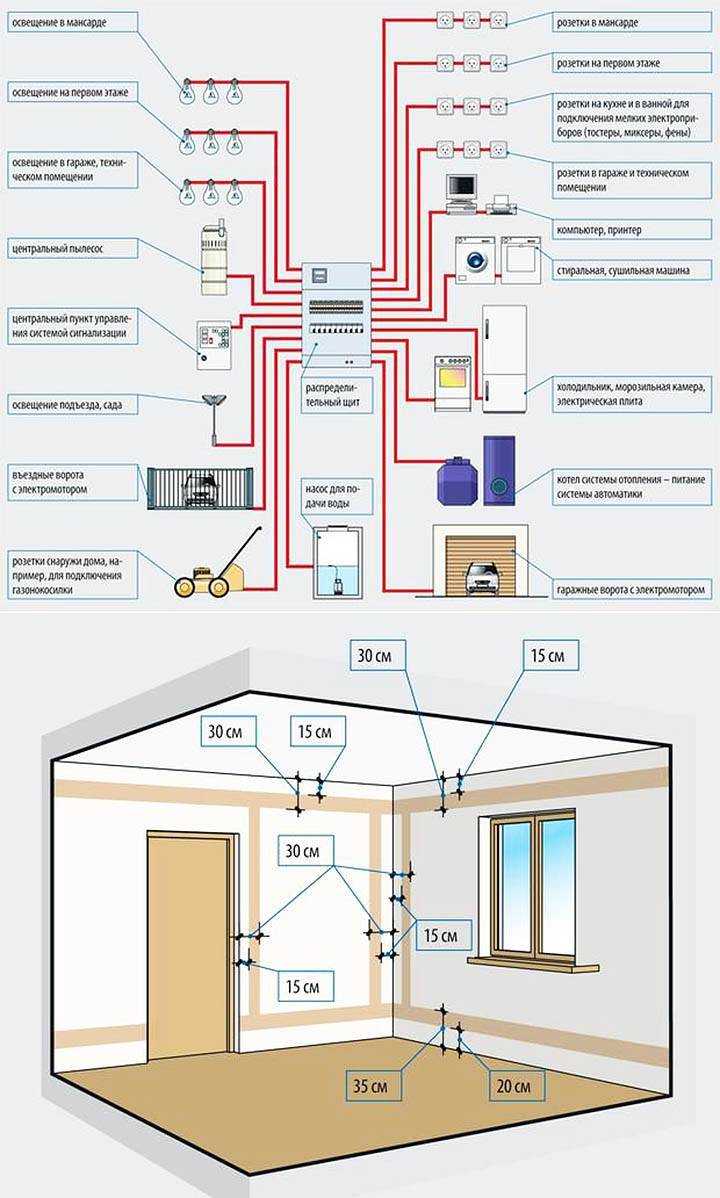

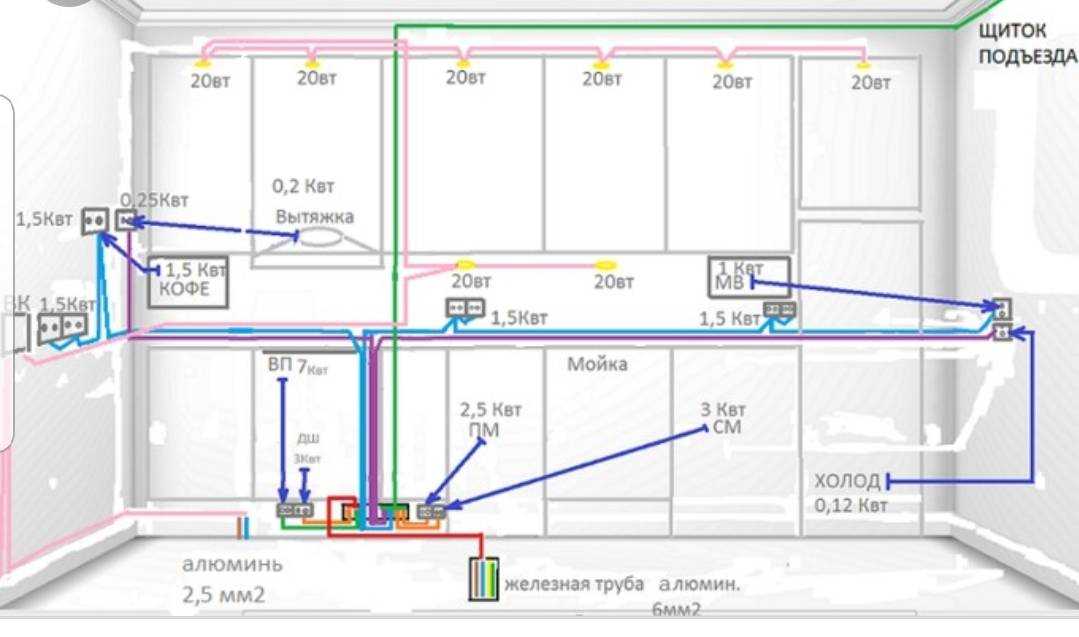

Детализированная схема электропроводки представляет собой чертеж, на котором отражены основные узлы внутридомовой системы снабжения электричеством: линия ввода, защитные устройства, электросчетчик, распределительные коробки и отводы от них, выключатели и розетки для подключения конечных потребителей.

Для каждого частного дома разрабатывается собственная схема электропроводки, если при строительстве не был использован какой-либо типовой проект. Однако назначение схемы всегда будет одним и тем же:

Имея на руках подробную схему, можно будет заранее спланировать перечень необходимого для создания электросети оборудования и материалов.

Это не только избавит от необходимости спешно докупать недостающее в дни проведения монтажных работ, но и позволит существенно сэкономить. Достигаться данная экономия будет возможностью подыскать более дешевые варианты и не покупать ничего лишнего;

Со схемой гораздо проще определиться с необходимой мощностью ввода;

На чертеже будут наглядно видны узлы с максимальной потребляемой мощностью. Это позволит заблаговременно перепланировать их таким образом, чтобы обеспечить полую пожарную безопасность и не создавать излишней нагрузки на узлы электросети;

Кроме того, схема позволит более рационально спланировать работы по обустройству в доме электрической сети, разделяя их на рациональное количество этапов без риска забыть смонтировать тот или иной узел.

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

Расчет мощности – параметры кабелей и электроарматуры

В проекте электропроводки следует указать предполагаемую силу тока и планируемые к использованию материалы, оборудование. Выполняем расчет, используя формулу: I=P/U. P обозначает суммарную мощность потребителей, U – напряжение 220 В. Сначала узнаем мощность потребителей каждой группы. Например, в спальне две лампочки по 100 Вт, одна 40, телевизор 80 Вт, вместе 320 Вт. Делим полученный результат на 220, выходит 1,45 А. Узнаем мощность каждой группы, суммируем, выходит общая для всей квартиры.

В зависимости от применяемой схемы разводки нагрузка кабеля может быть разной. От нее зависит сечение проводки. Чтобы не вдаваться в сложные расчеты, предлагаем таблицу. Она позволит точно выбрать сечение, а в целом принято считать, что для освещения обычной квартиры достаточно медного проводника 1,5 мм2, для розеток – 2,5 мм2, для электроплиты – 4 мм2. Длина кабелей должна быть достаточной для монтажа без натяжки: на каждую точку добавляем 10–15 см. Лучше потом лишнее отрезать, чем мучиться, когда его будет мало.

В щитке устанавливаем автоматы: УЗО, автоматический выключатель или дифференциальный. УЗО защищает от токов утечки, выключатель срабатывает при коротком замыкании, диффавтоматы совмещают обе функции. Для силовой группы подойдет УЗО 30 мА, класс А, автоматический выключатель 20 А. Для освещения достаточно 10 А. На вход в кухню и для особо мощных приборов устанавливаем 25 А, а если электроплита мощностью более 7 кВт – 63 А. Санузел, выделенный в отдельную группу, защищаем УЗО 10 мА, класс А.

Понадобится определяемое по схеме некоторое количество распределительных коробок, розеток и выключателей. Покупаем электрощиток на несколько мест больше, возможно, со временем придется установить дополнительные автоматы, если появится новое мощное оборудование. СиЗы – изоляторы для соединения проводов в коробке, покупаем с запасом. Требуются еще дюбеля, изолента, саморезы, гофрированный рукав, клипсы для его крепления.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

пониженной ценой при сопоставлении с медными проводами для электропроводки;
облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

пониженная электропроводимость;
окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
срок службы не превышает 20-25 лет;
повышенная ломкость;
сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

хорошая проводимость даже после образования пленки на поверхности;
срок службы — до полувека;
повышенная механическая прочность;
монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Советы от экспертов

Специалисты советуют перед решением о проведении электропроводки составить грамотный план разводки проводов с учетом намеченных изменений интерьера или перепланировки:

Приблизительно отметить на схеме будущие изменения планировки в квартире;
Указать места локализации розеток, выключателей, распределительных коробок и осветительных приборов.

Правильное планирование должно обеспечивать безопасное и комфортное пользование электричеством.

Правила специалистов:

все электрические устройства (счетчики, распределительные коробки, светильники, выключатели и розетки) должны занимать удобное место для эксплуатации человеком;
освещение в ванной комнате выполняется через разделительный трансформатор, который монтируют за пределами помещения;
розетки должны быть удалены от газовых, электрических и водонапорных труб на расстояние примерно 45-50 сантиметров.

Эксплуатация

Перегрузка розеток при использовании тройников

Если Вы правильно и с надлежащей ответственностью подошли к монтажу и обустройству электропроводки в квартире, то при эксплуатации электроприборов не должно возникнуть проблем с пожарной безопасностью. Хотя ни когда не возможно быть уверенным на 100% в результате, по этому лучше лишний раз придерживаться следующих правил:

не перегружайте тройник и при необходимости воспользуйтесь удлинителем с защитой отключения;
следить за исправностью розеток, вилок при первых же признаках оплавления или обугливания, разобраться в причинах и заменить элемент;
следить за выключением всех опасных электроприборов перед уходом из дома (утюги, плойка, электрические печи);
уезжая на долгое время из квартиры, необходимо полностью обесточить квартиру путем отключения автоматов.

ПАМЯТКА: ЭЛЕКТРО ПРИБОРЫ И ИХ ИСПОЛЬЗОВАНИЕ ПО КНОПКЕ СКАЧАТЬ

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Подготовка проекта

При создании проекта на скрытую проводку внимание уделяется пожарной безопасности деревянного дома. Это актуально даже в ущерб ухудшению внешнего вида

В схеме скрытой проводки должно быть минимум поворотов. При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать.

Перед началом работ необходимо разработать проект и согласовать его с местным электроснабжающим предприятием (Районными Электрическими Сетями).

Работники службы ПТС разрабатывают техусловия, которые применяются при выполнении работ. Сначала рассчитывается суммарная мощность электроприборов, а после разрабатывается схема электропроводки.

Алгоритм действий при создании проекта:

Разработка техплана деревянного дома. В схеме указываются места нахождения электрических розеток, светильников, выключателей и электрических приборов с отдельным подводом.
Под каждую электрическую точку подбирается вид кабеля. Если применяются выключатели с двумя кнопками и «тройные» розетки (с заземляющим отводом), к ним подключается кабель с тремя жилами.
На схеме скрытой проводки деревянного дома показываются места для монтажа распредкоробок. Чтобы снизить их число, на два помещения применяется одна распределительная коробка.
Указывается потребляемая мощность каждого приемника. Если аппарат оборудован электрическим мотором, параметр указывается с учетом пускового тока двигателя.
Лампочки, бра и прочая осветительная аппаратура сводится в одну группу, а потребители большей мощности во вторую. Для надежности оба ответвления подключаются к своему автомату с индивидуальным номинальным током.
Указывается расстояние от места монтажа скрытой проводки до оконных и дверных коробок, а также электрических точек до потолка или пола. Такие сведения полезны и помогают защитить проводку от повреждения при ремонте. Развороты электрокабеля проводятся только под прямым углом.

После подготовки схемы рассчитывается мощность, которая потребляется электроприборами при условии одновременного включения.

Здесь же вычисляется номинальный ток нагрузки на автоматический выключатель ввода (тот, что стоит на входе в помещение).

Правила монтажа электропроводки в частном деревянном доме

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Итак:

Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов.
Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.
1. Установка выключателей в ванной комнате запрещена
2. В ванной комнате запрещена установка розеток без автоматов УЗО.
3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

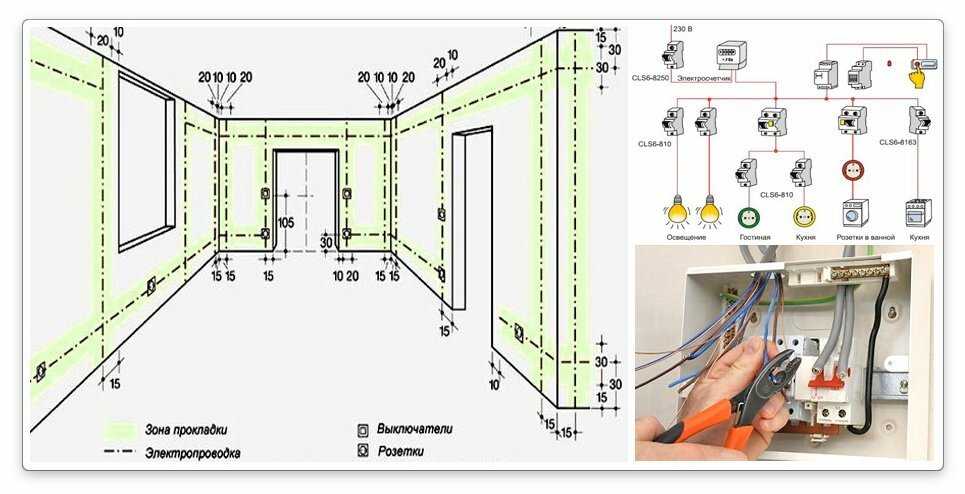

На фото изображены рекомендуемые расстояния для расположения электропроводки

Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

А вот преимуществ у скрытой проводки несколько больше:
1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли.
Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Итак:

Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

Примерная мощность различных электроприборов

Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате.
Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ.
Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм2 медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Выбор сечения провода по номинальной нагрузке

Следующим определяющим для нас пунктом в ПУЭ становится п.6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Прокладка маршрута электропроводки

Провода следует покупать с запасом примерно 20 сантиметров, так как этот припуск идет на соединение проводов между собой. При подсоединении проводов к розеткам и выключателям жилы оголяются примерно на 7 сантиметров с каждой стороны.

Затем проводят крепление электропроводки с помощью хомутов или разведенного алебастра. Провода располагают в каналах и крепят комком алебастра на расстоянии 30 сантиметров.

Для установки розеток и выключателей в подготовленные каналы монтируют подрозетники и закрепляют их с помощью алебастрового раствора. Алебастр быстро и крепко прихватывает оборудование к стене.

Нюансы укладки токопроводящих жил

Прокладка кабеля на даче своими руками выполняется в определенной последовательности с учетом важных нюансов для открытого и закрытого типа монтажа. На первоначальном этапе необходимо сделать разметку монтируемых каналов. Для этого можно воспользоваться обычным карандашом. В дальнейшем действия разнятся в зависимости от выбранного вида монтажа.

Укладка открытым способом

Данный вид проводки предполагает использование выносных выключателей, розеток и распределительных коробок. Жилы укладываются в специальные каналы, которые монтируются поверх отделочного материала. При этом используются крепежные элементы для конкретного типа поверхности стен. В дальнейшем каналы закрываются защитной крышкой. Удобство данного метода заключается в быстроте монтажа и высоком показателе ремонтопригодности.

Для создания эстетичного вида короба следует прокладывать под потолком. Также можно использовать специальные напольные плинтуса.

Прокладка скрытым вариантом

Для формирования скрытой проводки загородного участка понадобится штробить стены. Для этого используется болгарка с алмазными дисками, перфоратор или штроборез. Отверстия под распределительные коробки, выключатели и розетки делаются соответствующими коронками. В дальнейшем кабеля укладываются в каналы и фиксируются шпаклевкой или специальными скобами. На заключительном этапе стены подвергаются финишной отделке.

Устройство скрытой проводки в стенах из пенобетона

Провести проводку на дачном участке под силу каждому человеку даже без специальных навыков. Главное, соблюдать правила электробезопасности. На завершающем этапе следует обязательно убедиться в работоспособности сформированной электропроводки.
