Скрытая проводка в деревянном доме своими руками, пошаговая инструкция

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

  1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
  2. Установка электрощитка на специально подготовленную негорючую поверхность.
  3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
  4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

Щиток с автоотключением на несколько ветвей электропроводки

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

  • важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
  • выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
  • розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м2;
  • не допускать в проводке скруток и избыточного числа изгибов;
  • применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
  • нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
  • для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

Керамическая распределительная коробка для открытой ретро проводки.

Схемы монтажа электропроводки в деревянном доме

Схема монтажа несколько отличается от схемы разводки электропроводки. Места установки всех приборов и линий уже определены, остается обозначить последовательность выполнения электромонтажных работ, то есть очередность подключения тех или иных приборов и оборудования.

Перед началом работ нужно определить мощность, потребляемую всеми электроприборами, включенными одновременно. Если полученное значение менее 15 кВт, устанавливается вводный автомат на 25 А. В случае превышения этой цифры, дополнительно потребуется установка трансформатора.

Далее выполняется установка электросчетчика и вводных автоматов. При установке этих приборов на улице, используется герметичный корпус, защищенный от проникновения внутрь грязи, пыли и влаги. Чтобы снимать показания было удобнее, шкаф оборудуется смотровым окошком.

Установка счетчика выполняется после вводного автомата. Затем устанавливается УЗО, обеспечивающее аварийное отключение тока при коротком замыкании. Далее кабель подводится к электрощиту, находящемуся внутри дома. Номинал автомата, находящегося в доме, на одну ступень ниже, установленного снаружи. В случае каких-либо нарушений он сработает первым, что избавит от необходимости выходить на улицу к вводному устройству.

В домашнем щитке располагаются однополюсные автоматические выключатели, от которых провода расходятся по всем помещениям. Количество таких автоматов соответствует числу потребительских групп. Для возможного подключения новых потребителей, устанавливаются свободные автоматы в количестве 2-3 шт.

Группы потребления в деревянных домах могут иметь разное предназначение. Например, через один автомат подводится питание к розеткам, через другой – к осветительным приборам. К мощному оборудованию – электроплитам, бойлерам, стиральным машинам – питание подводится от персональных автоматов. Отдельные группы включают в себя уличное освещение и подводка питания к хозяйственным постройкам.

Отдельные линии электропитания наилучшим образом обеспечивают безопасную эксплуатацию домашней сети. За счет этого снижается численность потенциально опасных мест соединений, где чаще всего происходит окисление и нагревание контактов. Для удобства монтажа каждая линия на схеме обозначается собственным цветом с указанием очередности прокладки.

Следующим этапом будет разводка проводов и кабелей в помещениях. В деревянных домах прокладка кабельных линий может быть выполнена следующими способами:

  • Наружная (открытая) проводка. Прокладывается с использованием изоляторов. В настоящее время этот способ вновь становится популярным при оформлении помещений в стиле ретро.
  • Использование кабель-каналов. Фактически это та же открытая проводка, только уложенная в специальные лотки.
  • Внутренняя (скрытая) проводка. Ее устройство возможно в том случае, когда планируется обшивка поверхностей потолка и стен. Для прокладки используются металлические гофрированные рукава или металлические трубы. Углы на сгибах составляют 90, 120 или 135 градусов, что дает возможность заменить поврежденный участок кабеля не нарушая отделки. Для соединений проводов используются металлические коробки со свободным доступом к ним.

Далее, в соответствии со схемой, выполняется монтаж розеток или выключателей. Для деревянных домов существуют специальные модели с металлической монтажной пластиной, на которую производится установка внешней панели. Могут использоваться пластины из негорючего пластика, сертифицированного пожарным надзором. В целях безопасности все розетки должны иметь заземляющий провод.

Особенности устройства электрощита

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.


Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

Все проблемы отходят на задний план, если вы решите в точности выполнить требования Правил устройства электроустановок, и проложить проводку в трубах

Укладка в кабельных каналах (трубы не обязательно должны быть круглыми) не предусматривает особых требований к проводам. А вот сами трубы должны быть выполнены из негорючего материала. Кроме того, их стенки при возгорании кабеля (внутри), не должны раскалиться настолько, что дерево рядом с ними загорится.

Действительно, не все хотят винтажности: электропроводка в стиле ретро может быть заменена на аккуратные прямоугольные короба из негорючего пластика. На них даже наносится расцветка под дерево.

На самом деле, если вы не фанат ретростиля, это самый удобный и безопасный вариант организации электроснабжения. Электрика в любой момент может быть модернизирована, причем именно своими руками (мы все таки говорим об экономии). Внутри такого короба всегда можно проложить дополнительную линию.

Справедливости ради, расширяться может и электропроводка на изоляторах.

Правда выглядит это не всегда эстетично. Опять же, всегда есть возможность спрятать жгуты проводов в малозаметном углу. Тогда применяется пожароустойчивый гофр. А если в этом месте будет висеть кухонный шкафчик, или установлена декоративная накладка, все магистральные кабели можно уложить рядом.

Но вернемся к трубам. Идеальный с противопожарной точки зрения способ — силовые магистрали уложить в стальные каналы, и распаячные коробки выполнить из того же материала. При этом ужесточаются требования к изоляции проводов (постоянный контакт с металлом). Оптимальное решение — укладка основных линий в межпотолочном пространстве.

За подвесным декоративным потолком (разумеется, деревянным), эстетика не нужна. А вот по стенам можно выполнить монтаж электропроводки на изоляторах. Каждый кабель имеет относительно небольшую нагрузку: либо розетка, либо одиночный выключатель.

Деревянный дом по идеологии не подразумевает мощных электроприборов. Бойлер и стиральную машинку можно вынести в отдельное помещение: котельную из камня. Это на порядок повысит устойчивость жилища к пожарам.

А если вам не нравится открытые провода, но есть тяга к винтажным интерьерам — есть оригинальное решение: ретро проводка в трубах. Кто сказал, что кабельные каналы вещь сугубо утилитарная? Дизайн можно обыграть как угодно.

Есть целые комплекты в едином стиле. А для экономии — эта дорогостоящая красота заводится в межпотолочное пространство, где проложены обычные стальные трубы и коробки. Или придерживаемся единого стиля — на всех поверхностях состаренная латунь.

Правила прокладки электрокабеля в деревянных конструкциях

Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков

Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке

В деревянном доме лучше выбрать открытый способ прокладки проводов

Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:

предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях; в приоритете открытый (наружный) способ прокладки проводов; использование металлических (негорючих) подрозетников и распределительных коробок; отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами); при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено; рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки; особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии; распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины. Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке

По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей

Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.

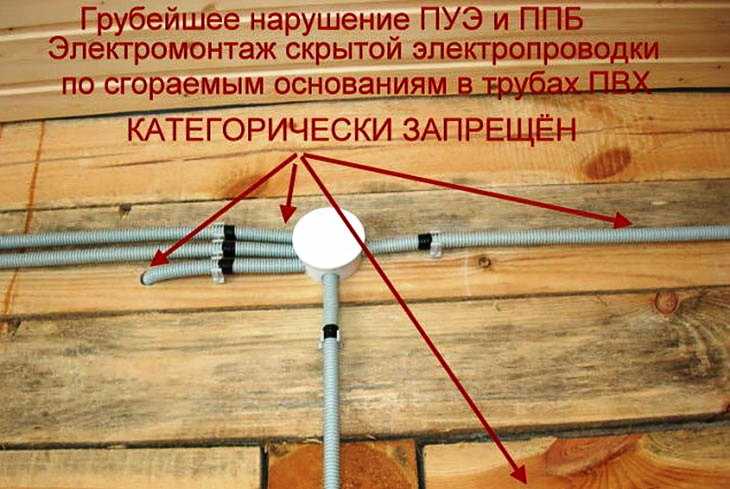

Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.

Кабель-каналы удобны и функциональны

При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.

Как правильно и качественно произвести замену старой проводки в квартире самостоятельно.

По большому счету все разновидности монтажа электропроводки делятся на две глобальные категории. Монтаж может быть открытым и закрытым.

К открытому варианту монтажа чаще всего прибегают при оборудовании проводки в помещениях деревянного частного дома. Это и понятно, потому как укладка проводов в деревянные стены очень нежелательна.

Современные квартиры, как правило, буквально «напичканы» различными видами электроприборов, но паутина из кабелей на стене или на полу (что неизбежно при открытом монтаже) мало кому понравится. Когда то провода крепились к стенам посредством пластиковых скоб, при этом о внешнем виде конструкции мало кто задумывался. Сегодня существует несколько решений проблемы эстетичного вида внешней проводки. Наиболее популярным вариантом в данном случае является применения кабель каналов (коробов), внутри которых провода выглядят значительно симпатичнее. Однако надо учитывать такой момент: слишком большое количество кабель каналов также представляют собой не очень красивую картину.

Еще один рациональный и проверенный способ «скрыть» провода – использование гофры, то есть гофрированной трубки, изготовленной из поливинилхлорида. Диаметр трубки может быть разным (в основном, от 16 до 40 миллиметров). В трубку вдевают кабель, при этом используется проволока, расположенная внутри гофры. Затем гофру крепят к стенам, применяя металлические скобы или пластиковые клипсы.

В рамках закрытого варианта монтажа проводка располагается внутри стен и не доступна глазам. Данный метод оптимален для городских квартир. Конечно, у закрытого способа оборудования проводки тоже есть реальные плюсы и минусы.

Разумеется, главным преимуществом является то, что коммуникации спрятаны за тощей стен и не мозолят глаза. Однако скрытый способ монтажа является значительно более трудозатратным и дорогостоящим. В данном случае потребуется приобрести ряд специальных инструментов и провести немалый объем ремонтных работ.

Общие требования к проводке

Ввиду высокой пожароопасности древесины к монтажу электропроводки в доме предъявляют особые требования.

Важно, чтобы всеми работами по обустройству электропроводки занимались профессиональные электрики с опытом и знаниями технологий. Однако и самим домовладельцам не помешает войти в курс дела и узнать, каким требованиям должен отвечать монтаж проводки в деревянном доме, и какие правила электрификации следует соблюдать

Прокладку электропроводки необходимо проводить таким образом, чтобы избежать впоследствии перегрева и воспламенения кабеля. Нельзя прокладывать проводку вблизи нагреваемых поверхностей – печей и каминов. Технические особенности учитываются на этапе проектирования инженерных сетей: рассчитывают пиковую нагрузку на определенном участке электросети, размер сечения кабеля выбирают на несколько процентов больше, чтобы избежать перегрева. Открытая прокладка электропроводки предпочтительнее скрытой, так как диагностировать состояние такой электросети впоследствии гораздо проще. Как правило, электропроводка в деревянном доме подразумевает прокладку трехжильного медного кабеля, обладающего негорючей оболочкой и низким уровнем выделения дыма. На таком кабеле можно обнаружить маркировку «нг», означающую «не поддерживающий горение». Электрический щиток должен быть изолирован от деревянных поверхностей.

Как сэкономить

Открытая ретро проводка в деревянном доме хоть и стоит значительно дешевле, чем сделанная по всем правилам скрытая, но средств тоже требует немало. Схема разводки, как уже писали, лучевая, что значительно увеличивает расход кабеля.

Смешанный тип прокладки

Если бюджет ограничен, можно сэкономить, сделав проводку смешанного типа. Где это возможно провести ее скрытно — под полом или в перекрытиях, используя обычный кабель подходящего сечения. На нем установить распаечные коробки и от них уже поднимать/опускать линии электропитания с использованием ретро кабеля. Расходы на устройство открытой ретро проводки в деревянном доме станут значительно меньше.

Можно сэкономить, если от щитка до распаечной коробки вести обычный кабель, а вниз опускать декоративный

Изготовить витой провод своим руками

Еще больше сократить расходы можно если не покупать специальный декоративный провод. Его можно скрутить самостоятельно, купив медный провод в негорючей нитяной оплетке. Это, конечно, не шелк. Выглядит значительно проще, но для некоторых интерьеров эта простота подходит.

При покупке учтите, что провода придется скручивать, что съедает примерно 25-30% длины. Но цена на этот вид кабельной продукции настолько невелика, что при таком увеличении расхода все равно выгодно делать его своими руками.

Для самостоятельного изготовления витого кабеля для открытой проводки можно использовать следующие провода:

  • РГКМ. Медный многожильный провод. Имеет двухслойную оболочку из кремнийорганической резины, поверх которой надета стекловолоконная оплетка. Дополнительно кабель залит лаком. Этот провод можно использовать даже в банях — он выдерживает нагрев до +180°С. Недостаток его — наличие стекловолокна. Работать лучше в плотных перчатках, после работы все пропылесосить, включая саму проводку. Еще один момент: провод РГКМ выпускается в двух цветах — сером и белом.

  • БПВЛ. Этот провод используется в авиационной промышленности. Расшифровывается как бортовой провод в ПВХ оболочки, поверх которой надета нитяная оплетка, залитая слоем защитного лака. Этот провод бывает разных цветов, но продается он в технических отделах, так что за нужным цветом придется побегать.

Самодельный вариант ретро кабеля хорош тем, что его можно сделать большего диаметра. Указанные провода есть сечением 4 и 6,5 квадратных миллиметров. Еще один плюс. Можно к делу плетения подойти творчески и сплести, например, косичку.

При самостоятельном изготовлении ретро кабеля из гибкого шнура, лучше вить его «по месту». Сначала прибить изоляторы, затем отрезать куски провода требуемой длины (не забывайте про дополнительный расход). Плести их сразу на месте. Если проводники решили только скручивать, то направление витков желательно менять после каждого изолятора. Так при усадке дома будет возможность быстро устранить провисания, сняв участок с изолятора и сделав дополнительно несколько витков. После чего установить кабель на место.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

  • выбирают кабель-канал, который соответствует количеству проводов и их сечению;
  • снимают крышку и крепят коробку канала к поверхности на саморезы;
  • в местах соединения кабелей ставят распределительные коробки;
  • основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
  • кабель укладывают в канал, закрывают крышкой;
  • концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

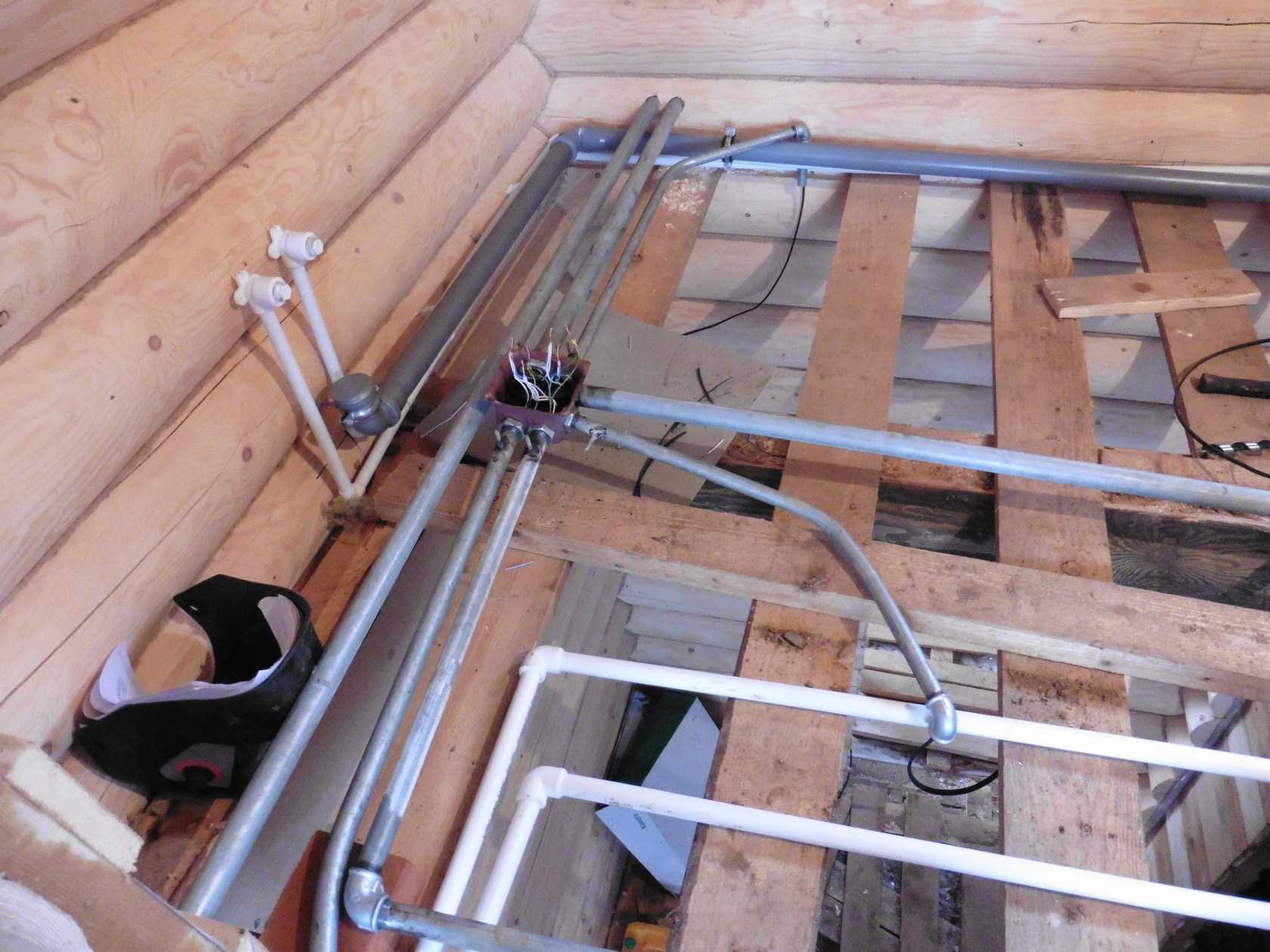

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

  • подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
  • проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
  • диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
  • протягивают кабель сквозь трубу и проверяют изоляцию;
  • соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

  • соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
  • соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
  • опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
  • дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Плетение шнура

На контурах для подключения мощных электроприборов применяют монтаж наружной проводки в ретро стиле из декоративного шнура собственного плетения. В целях экономии средств можно плести шнур на всю длину проводки. Его делают скруткой или в виде косички из трех или четырех проводов. Такое плетение удобнее при большом количестве выключателей и розеток.

Невитого медного провода в невоспламеняющейся оплетке потребуется как минимум в 2,5 раза больше. Шнур плетется минимум в две жилы, плюс усадка. При плетении длина кабеля уменьшается до 30% в зависимости от его толщины. Плетение делают нужной плотности. Интерьер с самодельным проводом в стиле кантри выглядит более эффектно.

Для ретро проводки идеально подходит провод многожильный медный провод РГКМ. Он выдерживает высокие температуры, до 180°С, применим для саун и бань.

При плетении необходимо учитывать, что со шнура осыпается стекловолокно, эти частицы легко сдуваются феном или втягиваются пылесосом. Расцветка такого шнура белая и серая. Цветовая палитра провода БПВЛ разнообразнее.

Кабель, его виды и аппаратура для монтажа

В частном доме из дерева в основном используется проводка открытого типа, реже – скрытая электропроводка. Кабель прокладываются по стенам и потолку и монтируются в защитные приспособления.

Самый распространённый вид защиты – пластиковые короба, однако существуют и другие решения, например, электротехнические плинтуса, металлические и гофрированные трубы. Также распространено открытое размещение на специальных изоляторах.

В основном используется медный кабель, отличающийся невысокой стоимостью и надёжной изоляцией. Если производится проводка в доме из кирпича, то неплохой альтернативой медному кабелю является кабель из алюминия.

Однако в частном деревянном доме электромонтаж с использованием алюминия не рекомендуется из соображений пожарной безопасности, особенно если это скрытая электропроводка. Розетки и выключатели подбирают исходя из их спецификации. Учитывается сила тока и тип установки этого оборудования.

Заземление – неотъемлемая часть процесса подключения! Для этого используют трехжильный кабель, оснащённый заземляющим проводом.

В целом список необходимого материала для успешного проведения электропроводки в частном доме выглядит так:

  • кабель;
  • защитные аппараты;
  • счётчик электроэнергии;
  • розетки;
  • выключатели;
  • щиток;
  • детали для крепежа;
  • индикаторы;
  • соединительные коробки;
  • различные инструменты для работы (отвёртки, клещи, пассатижи, дрель, болгарка, изолента, монтажные ножи, клеммники).

Благодаря этим приспособлениям, открытая электропроводка в частном деревянном доме станет явью очень быстро и правильно.

Автоматы, УЗО и искрозащитные устройства

На что нужно обратить особое внимание в американских аппаратах защиты, так это дугозащитные и искрозащитные устройства. Эти аппараты устанавливаются в щитке для распознавания искр в электрической цепи

Если таковые появились, они автоматически отключают всю группу

Эти аппараты устанавливаются в щитке для распознавания искр в электрической цепи. Если таковые появились, они автоматически отключают всю группу.

То есть, если у вас еще нет короткого замыкания, а всего лишь начала искрить розетка, данное устройство отключит питающий кабель.

Такие аппараты используются там с 1999 года. У нас же подобная защита появилась совсем недавно и пока еще большим спросом не пользуется. В основном применяется марка УЗМ-51МД.

Тем не менее, в ближайшем будущем должно все резко измениться. Уже с 01.07.18г в РФ вводится в действие стандарт ГОСТ IEC 62606-2016 ”Устройства защиты бытового и аналогичного значения при дуговом пробое”. Скачать можно отсюда.

Согласно этому документу, установка устройств AFCI=Arc Fault Circuit Interrupters (обнаружение дуговых разрядов и искрения в проводке) будет обязательна в некоторых типах помещений.

Еще дугозащитные устройства в США имеют в своем составе УЗО на 30мА. Устанавливаются они на все группы в жилых помещениях, кухнях, санузлах и т.п.

В России противопожарное УЗО имеет номинал от 100мА до 300мА. Но даже и его установка пока еще не является обязательным.

Однако в Северной Америке даже 30мА не считается достаточной дифф.защитой. Поэтому во всех помещениях типа кухонь, прачечных, санузлах, гаражах, подвалах монтируются дополнительные УЗО на 5мА!

У нас в подобных помещениях регламентируется обязательная установка устройств с защитой от токов утечки на 30мА. Конечно 10мА рекомендуется, но обязательна именно на I=30мА.

Что касается простых автоматических выключателей, то здесь особых отличий нет. Время токовые характеристики американских автоматов практически соответствуют нашей характеристике C.

Как и соотношение номинальный ток – сечение кабеля.
