Выбивает узо: причины и способы устранения неисправностей

Причины срабатывания УЗО

Все причины, по которым может сработать УЗО, разделяются на две основные группы. Первая группа состоит из причин рабочего характера, когда отключение цепи происходит штатно из-за каких-либо неисправностей. К другой категории причин почему срабатывает УЗО относятся так называемые ложные отключения, при которых оказывается неисправен сам прибор или его подключение выполнено неправильно.

В первом случае штатное срабатывание происходит при обнаружении защитным устройством реальной утечки тока. В результате, питание сети отключается, предотвращая, таким образом, возникновение и развитие аварийной ситуации.

Как правило, утечка происходит при попадании тока на корпус электроприбора. Для его отведения существует линия заземления, предусмотренная схемой подключения. Необходимо учитывать еще и наличие в некоторых бытовых приборах сразу нескольких электрических цепей. Например, выбивает УЗО при включении стиральной машины, или же через некоторое время, когда запустится режим подогрева воды.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:

Видео обзор неправильного подсоединения устройства

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

Как работает устройство?

Итак, сначала разберемся с принципом работы защитной автоматики, чтобы Вы поняли, из-за чего происходит срабатывание.

Внутренний механизм имеет следующий принцип действия: к выводам подключается фазный и нулевой проводник, которые сравниваются между собой по току. В идеале разницы между силой тока фазы и нулевого рабочего проводника быть не должно. Если разница существует и она выше уставки, это сигнал о том, что происходит утечка тока. На основании анализа агрегат и отключается, после чего немедленно нужно искать причину по которой срабатывает УЗО — найти утечку тока.

Советуем просмотреть видео, на которых все подробно объясняется:

Принцип работы защиты

Срабатывание рычага

Это интересно: Что такое пакетный выключатель и зачем он нужен: рассказываем в общих чертах

Как включить УЗО после срабатывания

Если произошло срабатывание, то необходимо найти причину аварии и устранить её. Давайте рассмотрим алгоритм действий что делать, если выбивает или срабатывает УЗО:

1. Вернуть ручку УЗО в исходное положение . Если УЗО взводится (включается), возможно была кратковременная утечка тока или прикосновение человека к токоведущим частям. В этом случае необходимо проверить работоспособность аппарата нажатием кнопки “Тест”.
2. Если УЗО не включается, то может быть неисправно само устройство или электропроводка. При срабатывании сразу после установки аппарата, то возможен неправильный монтаж. В этом случае производится поиск неисправности.
3. Отключить все автоматические выключатели, подключённые после дифреле. Если они однополюсные, то, чтобы исключить утечку тока из нулевого провода его отсоединяют от нулевой шины.
4. Вернуть ручку УЗО в рабочее положение. Если она взводится, то проверить исправность аппарата кнопкой “Тест”. Если УЗО не взводится или не отключается кнопкой, значит оно неисправно и подлежит замене.
5. Последовательно включить ранее отключенные автоматы. Если защита срабатывает при включении одного из автоматических выключателей, значит есть проблема в проводке или электроприборах, подключенных к этому автомату.
6. Выключить из розеток или отсоединить от клеммников все электроприборы в этой линии. Включить УЗО.
7. Если взвести УЗО не получается, то неисправна электропроводка и необходима ревизия распределительных коробок с последовательным отключением отдельных участков цепи. Если УЗО включается, то неисправен один из электроприборов.
8. Последовательно включить все отключенные устройства, проверяя при этом их в работе. При подключении к сети или работе неисправного аппарата должна сработать защита.
9. Отключить неисправное устройство и отправить его в ремонт. Подключить остальные приборы.
10. Взвести УЗО и проверить его кнопкой “Тест”. Если дифреле не включается, повторить п.п. 6-9.

При ремонте и обслуживании электросетей важно знать, почему выбивает УЗО. Это поможет быстрее найти и устранить неисправности и сделает эксплуатацию электроприборов более безопасной. {SOURCE}

{SOURCE}

Срабатывание УЗО при подключении бытовой техники

Нередки случаи, когда УЗО срабатывает сразу же после того, как к сети подключается крупная бытовая техника, например, стиральная машина. Следует отметить, что чаще всего такое случается именно со стиральными машинами.

Итак, машина подключена, узо срабатывает причины могут быть следующими:

Некорректное подключение бытовой техники. В данном случае, речь идет о подключении автомата, ведь допустить ошибку с кабелем совершенно невозможно. Если используется линия с двумя проводами, то, скорее всего, причина кроется в подсоединении проводника к стиральной машине, ее корпусу. Но следует отметить, что такое случается нечасто
Ошибка в подключении устройства. Пример — через аппарат фаза уже проходит, а нулевые показатели сняты с общего значения. Иными словами, причина — в том, что электрик не обладает достаточными знаниями о том, как работает устройство
Ошибка в работе устройства — то, что следует иметь в виду. Проверить это легко — достаточно убрать все провода, перевести напряжение на устройство. После этого нужно нажать клавишу «тест». Только после этого УЗО может выйти из строя. В данном случае, разумнее приобрести новое устройство, а не ремонтировать вышедшее из строя
Проблемы с работой аппарата требуют тщательной проверки работоспособности бытовой техники. Если она является новой, то проблема исключается. Старая бытовая техника может преподносить множество разных сюрпризов. Так, обмотки двигателя могут быть слишком ветхими, проводка может быть деформирована. Кроме того, могут иметься проблемы в конструкции аппаратов, расположенных внутри модели
Если бытовая техника работает корректно, остается самый последний вариант — проблемы с проводкой

Важно отметить, что такие ситуации нередки и в тех случаях, когда используется совершенно новая, недавно установленная проводка. Что с ней может произойти? Практически все что угодно: деформация жилы, расположенной под обшивкой, вода, которая попала в коробку. Часто провода повреждаются в процессе зачистки.

Часто провода повреждаются в процессе зачистки.

УЗО на 40 Ампер

Как найти причину срабатывания

Проще всего вызвать специалиста, который постоянно сталкивается с подобной проблемой, имеет опыт и быстро разберется с неисправностью. Если принято решение искать утечку тока своими силами, то необходимо проверить следующее:

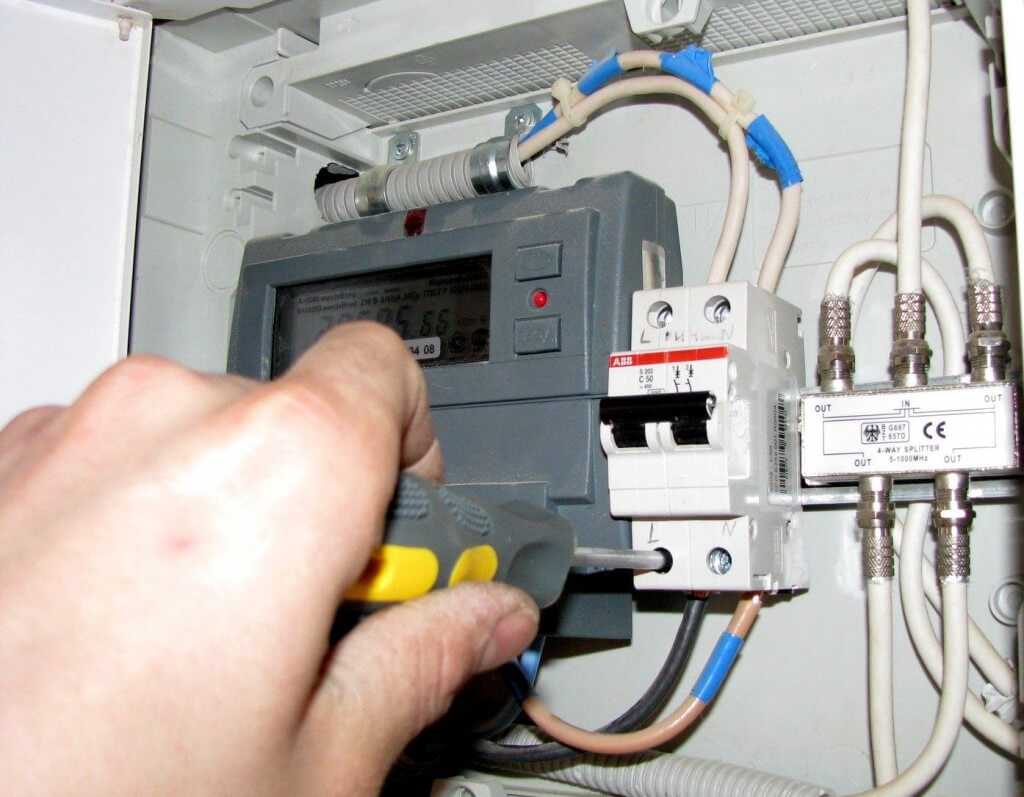

Выяснить, исправно ли устройство защитного отключения. Посмотреть, как оно ведет себя без нагрузки и не срабатывает ли при постукивании отверткой.
Если УЗО исправно, предстоит искать утечку в квартире. Проблема кроется или в проводке, или в бытовых электроприборах (духовка, холодильник, стиральная машина).
Если имеется электрический теплый пол, следует отключить его и посмотреть, срабатывает УЗО или нет. Нагреватели пола часто замыкают на землю.
Жильцам частных домов желательно проверить погружные насосы. Они подвержены разгерметизации и замыканию на корпус.

Если сработало УЗО, необходимо разобраться, в чем именно проблема. Обычно неисправность кроется в повреждении изоляции бытовых электроприборов или попадании воды в неположенное место. В подобных ситуациях достаточно восстановить поврежденный кабель или просушить устройство.

Другая причина выбивания — это неисправность самого защитного устройства. Такое происходит существенно реже. В этом случае придется заменить сломанный прибор на новый.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Срабатывает УЗО: как исправить

Чтобы вычислить место утечки, в первую очередь требуется включить питание всех приборов в доме. Если с приборами никаких проблем нет, остаётся заняться проводкой. Работа с проводкой будет довольно простой, если сама проводка новая и всё сделано как надо. Определение места утечки в данном случае возможно благодаря одному только выключению и поочерёдному включению электроприборов. При таком подходе станет понятно, какая группа неисправна.

После выявления утечки, требуется проверить светильники, дозовые коробки и розетки. Неправильный монтаж электропроводки или этих элементов часто служит причиной неисправностей.

В случае розеток неисправности могут быть вызваны объединением ноля и земли. При монтировании подобных розеток электрики могут ссылаться на необходимость предохранения от удара тока, основываясь на том, что на подстанции или в щите ноль соединяется с землей. Подобные действия делать просто запрещено.
При установке нужно помнить ещё об одной вещи, без которой стиральная машина срабатывает УЗО. Данное устройство не поможет в защите от короткого замыкания или сверхтоков. Предназначение УЗО – реагировать только на утечки тока. Не все осведомлены об этом ньюансе и могут монтировать простое УЗО вместо автомата.

Рекомендуется установить дифференциальный автомат либо автомат соответствующего номинала в целях предохранения проводов и приборов от перегрузки. Дифференциальный автомат совмещает автомат и УЗО.

Обратите внимание на статью: Что выбрать, дифференциальный автомат или узо

Как работает УЗО

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводнику. Если они равны, устройство работает в штатном режиме и пропускает питание на квартиру. Если отличаются, значит, где-то образовалась проблема. УЗО отключает напряжение на защищаемой линии.

Принцип работы устройства защитного отключения

Под проблемой подразумевается состояние, когда токи в фазном и нулевом проводниках неравны. Для сравнения этих показателей в УЗО предусмотрен специальный дифференциальный трансформатор. Его первичными обмотками являются фазный и нулевой провода, через которые ток поступает в квартиру. Они включены в противофазу. При одинаковых токах обмотки создают равные по модулю, но противоположные по направлению магнитные потоки. Их геометрическая сумма равна нулю. При неодинаковых токах магнитные потоки отличаются и наводят ЭДС на вторичную обмотку трансформатора. Сигнал вторички поступает на контроллер схемы, а с него на исполнительный орган — электромагнитное реле. Оно отключает выходную L клемму УЗО от входной.

УЗО (устройство защитного отключения)

Устройства защиты предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Так же служат для защиты электроустановок от пожаров в следствии утечки тока.

УЗО обязательно устанавливаються в паре с автоматическими выключателями.

Дифференциальные автоматы (АВДТ)

Дифавтомат (дифференциальный автомат) устройство объединившее в себе УЗО и автоматический выключатель. Это устройство компактнее и проще в монтаже, чем связка УЗО+автомат, но стоит дороже их.

Вот в принципе и все основные устройства которые могут потребоваться для вашей безопасности и безопасности ваших электроприборов.

Вопросы присылайте любым удобным способом. См. меню =>

Заказать ремонт электрики в квартире

Не откладывайте решение проблем — ЗВОНИТЕ!

Есть вопросы? напишите нам:

Чтобы не искать нас в Интернете повторно — вступайте в наше сообщество:

Это интересно: Схема подключения однофазного счетчика с УЗО и автоматами: объясняем по порядку

Почему срабатывает УЗО?

При включении бойлера может сработать УЗО, а может автомат отключить электричество во всем доме. Разберемся почему периодически либо постоянно срабатывает УЗО на домашнем водонагревателе:

При срабатывании простого автомата или дифференциального автомата причиной может быть короткое замыкание внутри бойлера или в его проводке либо перегрузка сети (если в квартире включено очень много электроприборов). В стену могут быть забиты дюбеля с полочками, зеркалом, нарушающие целостность электропроводки.
Немаловажную роль играет правильный подбор УЗО по номинальному току и току утечки. При неправильном подборе устройства, происходит его частое срабатывание.
При отключении УЗО, причиной может быть нарушение целостности тэна или проводки внутри нагревателя, приводящее к утечкам электрического тока на корпус бойлера. Если в розетке есть заземляющий контур, то питание сразу отключается. В случае отсутствия заземления, устройство отключается после пробоя тока с корпуса на человека.
Неправильное подключение УЗО в электрощите. Если работу делал непрофессионал, то вероятна возможность ошибки. Иногда «землю» соединяют с «нулем», что вызывает срабатывание устройства.
Неисправность самого устройства отключения. Тестовая кнопка может западать или выключатель иметь механические дефекты. В таком случае от малейшей вибрации он будет срабатывать. В нагревателях Термекс защитное устройство часто бывает неисправно из-за его плохого качества.
Иногда отключение происходит после промежутка времени и нагрева воды. Причиной может стать небольшая деформация корпуса бойлера и его соприкосновение с «фазой».

Наиболее часто задаваемые вопросы по поводу эксплуатации стиральной машины

Вопрос №1. Часто стал выбивать автоматический выключатель. Раньше такого не случалось. В чем причина?

Наиболее вероятная причина – ТЭН начал пробивать и скоро выйдет из строя совершенно. Пока не поздно нужно вызвать мастера и сделать ремонт, потому что дальнейшая эксплуатация может вызвать более серьезные проблемы. Хорошо, что в электрическую цепь подключен автомат, иначе утечка могла сказываться на ударах электротоком пользователя.

Вопрос №2. Процесс стирки увеличился по времени, а ее качество при этом заметно ухудшилось. С чем это связано?

Самой распространенной причиной такого поведения техники, является выход из строя ТЭНа. Далеко не все модели «выявляют» поломку и продолжают стирать в слабо прогретой воде. Отсюда увеличение продолжительности и снижение качества стирки.

ТЭН в таком состоянии способен пробивать и через воду и через корпус

Вопрос №3. Инструкция по эксплуатации не содержит никакой информации о необходимости заземления стиральной машины. Можно ли обойтись без него?

Обойтись, конечно, можно, но не нужно.

Кроме того, без заземляющего устройства, возможны неприятные ощущения от соприкосновения с техникой, находящейся под действием тока. Об этом написано в данной статье.

Вопрос №4. Если нет навыков обращения с электричеством, стоит ли самому заниматься установкой УЗО и автомата на стиральную машину?

Эта операция не представляет особой сложности, но требует внимания и знания мер безопасности при работе с электросетями. Поэтому, если человек имеет какие-нибудь сомнения, лучше ничего не делать самостоятельно, а доверить дело профессионалам. Подобная услуга не станет накладной, зато обезопасит пользователя и членов его семьи, а также продлит срок службы бытовой техники.

Как найти причину срабатывания

Выяснить, исправно ли устройство защитного отключения. Посмотреть, как оно ведет себя без нагрузки и не срабатывает ли при постукивании отверткой.
Если УЗО исправно, предстоит искать утечку в квартире. Проблема кроется или в проводке, или в бытовых электроприборах (духовка, холодильник, стиральная машина).
Если имеется электрический теплый пол, следует отключить его и посмотреть, срабатывает УЗО или нет. Нагреватели пола часто замыкают на землю.
Жильцам частных домов желательно проверить погружные насосы. Они подвержены разгерметизации и замыканию на корпус.
