Тэн в батарею - 15 глупых ошибок при сборке радиатора отопления своими руками

4 Пошаговая инструкция

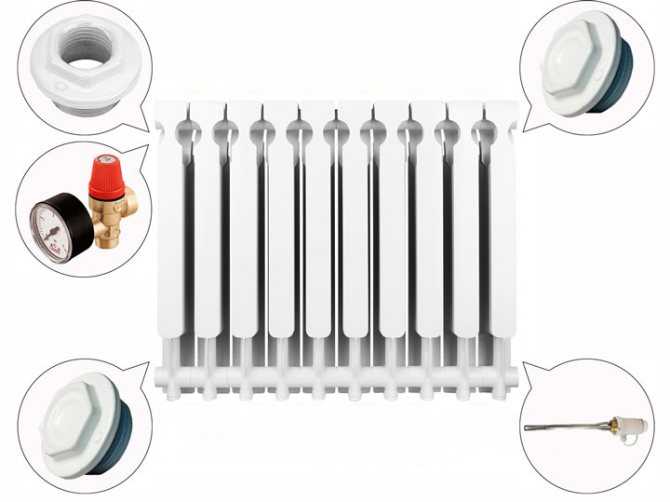

Для того чтобы изготовить обогреватель из батареи на основе ТЭНа, сначала необходимо тщательно промыть радиатор изнутри от ржавчин и других, образовавшихся за длительное время, загрязнений. А также нужно покрасить его снаружи и проверить на герметичность.

Дальше все действия выполняются в следующей последовательности:

1. Перед заливкой жидкости в батарею нужно прикрепить её к стене. Если сделать всё наоборот, то процесс установки усложнится, поскольку вес будет больше.
2. В место бокового нижнего входа вкручивается ТЭН и «усаживается» на паронитовую прокладку.
3. В верхнем отверстии с противоположной стороны вкручивается воздухоотводчик.
4. Все остальные отверстия закрываются обычными заглушками.
5. К ТЭНу подключается провод и система запускается.

Предварительно необходимо обязательно не забыть залить жидкость в батарею, после чего осуществлять запуск.

Виды электрических нагревателей

Невзирая на внешнюю простоту конструкции, на прилавках можно встретить самые различные вариации ТЭНов для отопительных радиаторов.

Главным образом, мощность нагревателей имеет достаточно широкий диапазон. Маломощные модели имеют мощность около 0,3 кВт, у более мощных она достигает 6 кВт.

Для того чтобы правильно определить оптимальную мощность прибора, необходимо знать теплотехнические нормативы, которые действуют в данном регионе. По крайней мере, можно использовать усредненные данные, используемые в средней полосе России, после чего в случае необходимости немного подкорректировать.

Модели могут различаться исполнением корпуса. Учитывая то, что отопительные батареи могут иметь разное исполнение и конфигурацию, можно встретить ТЭНы как с правой, так и с левой резьбой. Разными могут быть и диаметры устройств. Это напрямую связанно с сечением пробки заглушки радиатора, на ее место устанавливается устройство. Стандартные размеры составляют – 40 мм.

Принципиально приборы, которые устанавливаются в радиаторы из различных материалов, не различаются. Их устройство практически идентично, разница может заключаться только в диаметре. В продаже есть ТЭНы как одинарного, так и двойного исполнения. Последний вариант несколько более удобен в использовании. При включении активируются одновременно оба элемента, благодаря чему теплоноситель разогревается максимально быстро. После чего один из элементов отключается, благодаря этому экономятся энергоресурсы.

Кроме того, у нагревателей для радиаторов могут быть либо отсутствовать терморегуляторы, а также они могут отличаться по длине.

У агрегатов может быть разная длина стержней, что существенно может сказаться на эффективности работы. Если длина ТЭНов недостаточна, то оборудование не сможет обеспечить достаточную скорость циркуляции теплоносителя, из-за чего нагрев радиатора будет слабым и неравномерным. Оптимальными параметрами являются, когда стержень ТЭНа на 60-100 мм короче внутренней части радиатора.

Установка ТЭНа

Перед монтажом устройства необходимо произвести расчеты мощности учитывая тип батареи и среднестатистические теплотехнические характеристики, которые являются нормой в данной местности.

Произведение расчетов

При определении показателя мощности можно использовать среднюю величину теплотехнических данных в РФ. Таким образом, при установке электронагревателя трубчатого типа в качестве главного отопительного устройства на 10 квадратных достаточно мощности 1 киловатт.

Для радиаторных ТЭНов, которые предполагается монтировать, как дополнение к основной системе отопления рекомендуется использовать показатель мощности в три раза ниже.

Номинальную мощность электрического нагревательного прибора можно рассчитать согласно формуле:

Q = 0.0011*M (T1-T2)/t

В данном случае M является массой энергоносителя, T1 – показатель температуры после нагрева, T2 – значение температуры до нагрева и t – время необходимое для максимального повышения температурного режима.

Немаловажным фактором является технические характеристики самого электронагревателя, также теплоотдача батареи. Все необходимые данные об устройстве можно прочесть в прилагаемом к нему паспорте. Теплоотдача одной секции радиатора из чугуна в среднем составляет 1.40 ватт, а алюминия – 180 ватт. Поэтому мощность ТЭНа для одного объема батарей из разных материалов будет несколько отличаться.

Установка

Монтаж трубчатого электронагревателя не составляет сложности. Для этого необходимо:

открутить с одной стороны заглушку на батареи;
установить за счет резьбового крепления и прокладки из резины ТЭН.

Процесс подключения трубчатого электрического нагревателя имеет некоторые особенности:

Теплоноситель нагреваясь, способствует повышению давления в батарее. В связи с этим требуется установка расширительной емкости небольшого размера. Также можно оснастить радиатор клапаном, регулирующим в закрытой системе давление.
Крепежные соединения ТЭНа достаточно хрупкие. Поэтому при установке прибора следует осуществлять аккуратно, без дополнительных усилий.

Чтобы обеспечить максимальную эффективность электронагревателя лучше всего подключать его к нижней части батареи. Это обусловлено тем, что теплоноситель, остывая, опускается, а при нагревании подымается к верху.

Плюсы электрического обогрева

Отопительное оборудование с терморегулятором, которое функционирует от электросети, является хорошим выбором для обогрева загородного жилья. В сравнении с централизованным газовым и твердотопливным отоплением электрическое имеет массу очевидных преимуществ:

Цены на электричество растут не настолько стремительно, как на другие источники энергии, что способствует некоторой экономии.
Нагревательные тэны могут применяться не только в чугунных батареях, но также использоваться в алюминиевых радиаторах.
Электрическое отопление без проблем обеспечивает комфортный уровень температуры в загородном доме практически любой площади.
Отопление может оборудоваться дополнительной автоматикой.
Батареи со встроенными тэнами можно использовать не только как основной, но и дополнительный источник тепла.
Для установки тэна не требуется оформление разрешительной документации.
Применение современных алюминиевых элементов обогрева в электрических системах отопления позволяет сохранить эстетическую привлекательность интерьеров.

Предлагаем большой выбор ТЭНов для радиаторов отопления, как алюминиевых, так и чугунных. Высокое качество материалов, из которых изготовлены нагревательные элементы и долгий срок службы ТЭНов для радиаторов гарантируем. Купить ТЭН для радиатора можно разными способами. Самый простой споcоб — положить товар в корзину, оформить заказ и ждать звонка оператора. Второй — позвонить и оформить заказ по телефону. Третий — написать на электронную почту. Ждем Ваших заказов.

Отличия ТЭНов для батарей отопления

ТЭН для радиаторов отличаются от обычных зауженным нагревательным элементом, так как пространство батареи само по себе является узким. Есть ТЭНы с правой и левой резьбой, а так же с разными диаметрами резьбы. Это может быть 33 мм, 42 мм, 48 мм или в эквиваленте трубной резьбы G1″, G1.25″, G1.5″ соответственно. Продаются ТЭНы как с терморегуляторами (термостатами), так и отдельно. Для любого радиаторного ТЭНа подойдет почти любой стержневой термостат, главное чтобы длина стержня термостата была не больше трубки под термостат на самом ТЭНе. Устроен ТЭН для радиатора абсолютно так же как и любой другой трубчатый электронагреватель. Небольшое различие лишь в форме самого нагревательного элемента. Фланец имеет шестиугольную форму под гаечный ключ обычно 55 мм для легкого закручивания ТЭНа в батарею.

Классический вид

Автономные системы отопления способны решить практически все проблемы, связанные с обеспечением комфортной температуры в доме. Однако такие системы имеют один нюанс — практически все разновидности котлов работают на одном виде топлива. Универсальные и комбинированные модели способны перерабатывать разное топливо, но они дорого стоят. В результате приходится решать проблему за счет использования дополнительных источников тепла, например, электрообогревателей. Существует решение проще, доступнее и эффективнее — ТЭН для чугунных батарей отопления.

Самые распространённые поломки

Каким образом обнаружить и устранить:

Вода слишком горячая (это может возникнуть из-за выхода из строя конструкции, которая выполняет регулирующую функцию)
Авария в медной капиллярной трубке. Сама по себе эта деталь очень чувствительна к разного рода механическим повреждениям. К сожалению, её невозможно отремонтировать, а только установить новую.
Сцепление ТЭНа и электрических разъёмов недостаточное.
Термостат очень часто включается и выключается (причина в чрезмерном образовании накипи, которое превышает допустимую норму).
Вода недостаточно нагрета, хотя мощность ТЭНа очень высокая (это возникает при неправильной регулировке)
Неисправность электрических составляющих (чаще всего это из-за перепадов напряжения в электросети; нужно установить средство, которое обеспечит бесперебойное электропитание или же стабилизатор напряжения)

Батарея потекла и не греет: почему возникает подобная поломка

Распознать неисправность обогревательной системы несложно — появится течь, в местах соединений образуется налет, в сезон отопления в помещениях становится холоднее, чем обычно.

Однако причины поломок радиаторов на первый взгляд определить не так легко:

Неправильное подсоединение батареи (сборка секций или монтаж к трубам системы отопления).
Резкие перепады давления, повышенная кислотность воды, из-за которой на секциях появляется коррозия.
Известковый налет, возникающий в результате использования плохого теплоносителя. Он же становится причиной сильного засора секций.
Износ ниппелей и прокладок между отсеками.
Неправильно подобранная модель радиатора, несовместимая с системой отопления.

В многоквартирных домах часто проводится плановый осмотр и профилактическое обслуживание отопительного оборудования специалистами (по согласованию с поставщиком коммунальных услуг).

Выбор ТЭНа

Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды. бойлером или батареей отопления

бойлером или батареей отопления.

Форма и размер

На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало

При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель. Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак

Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.

Мощность

От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).

Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.

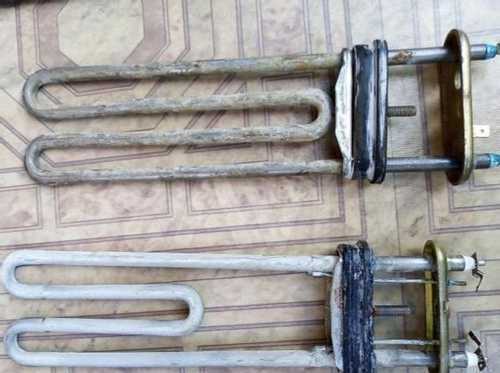

Защита от коррозии и накипи

Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием. Именно она и обеспечивает защиту нагревателей от солевых отложений

Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные

Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.

Наличие терморегулятора

Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.

Пошаговая инструкция по монтажу секционного алюминиевого радиатора

Работы по демонтажу и монтажу радиатора лучше проводить в межсезонье, когда отопление отключено. Но в стояках обычно оставляют воду под небольшим давлением для предотвращения коррозии в системе.

Перед работой необходимо слить воду из стояков отопления. Сброс воды нужно заказать в управляющей компании, обслуживающей ваш дом. Заранее договоритесь со слесарем, чтобы по окончании работ по установке отсечных кранов, он включил воду. Это необходимо для проверки герметичности резьбового соединения.

Шаг 1. После того, как вода со стояка сброшена, можно приступить к монтажу. Сначала с помощью болгарки удаляем старую чугунную батарею. Отрезать трубы желательно по вертикальной линии, чтобы отсечные шаровые краны впоследствии находились в одной вертикальной плоскости.

Шаг 2. Сняв чугунную батарею, удаляем старую краску с труб в местах нарезания резьбы, для того чтобы клупп свободно заходил на трубу. Можно произвести эту операцию механическим путем, используя металлическую щётку или наждачную бумагу.

Шаг 3. Клуппом нарезаем резьбу до полного прохода

Важно, чтобы кран закручивался не менее чем на четыре оборота. Намотав уплотнительную нить или лён, дополнительно наносим термостойкий силиконовый герметик

Видео применения ручного клуппа для нарезки резьбы:

Шаг 4. Закручиваем шаровые краны на трубы. Затем звоним слесарю, чтобы он пришёл и подал давление воды в стояки. Проверяем резьбовые соединения на наличие протечек.

Шаг 5. Размечаем место под радиатор. Находим середину подоконника и с помощью уровня проводим вертикальную черту. Эта линия и будет также центром радиатора. Затем от центра отмеряем расстояние таким образом, чтобы крайние проёмы в корпусе батареи попадали под кронштейны.

Высоту крепления теплового прибора необходимо подобрать так, чтобы входные верхние отверстия радиатора совпадали с уровнем труб. Нижние крепления монтируются на расстоянии равном 500 мм. Межосевой размер батареи как раз равен этому значению.

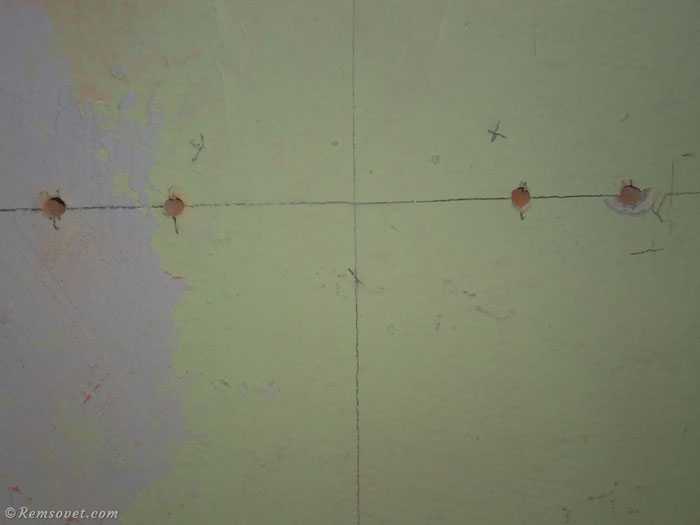

Шаг 6. Делаем отверстия в стене под кронштейны, используя перфоратор. Забиваем дюбели и закручиваем в них крепления:

Шаг 7. Навешиваем радиатор на кронштейны. Муфты для гофрированных труб монтируем на краны и в переходники прибора, применив уплотнительную нить и герметик.

Муфты с внешней резьбой устанавливаются в радиатор, а с внутренней – на шаровые краны.

Необходимо помнить, что футорки имеют разную резьбу. В левую часть батареи вкручиваются переходники с левой резьбой. Они обозначаются латинской буквой S. Справа устанавливаются футорки с правой резьбой и носят логотип в виде символа D

Шаг 8. Клапан Маевского монтируем в верхнюю футорку. В нижний переходник устанавливается заглушка. Иногда вместо неё ставят шаровые краны, чтобы можно было впоследствии сливать воду из радиатора.

Шаг 9. Откручиваем гайки с фитингов (муфт). Гофрированную трубу изгибаем под нужным углом и отмечаем маркером точку среза.

Шаг 10. Отрезаем трубу с помощью трубореза:

Затем, слегка накрутив гайки на фитинги, вставляем трубу в них:

Аналогичным образом подгоняем нижнюю сборку:

Шаг 11. Придерживая фитинги газовым ключом, разводным ключом затягиваем гайки на них, постепенно зажимая трубы. Не следует прилагать больших усилий при затяжке гаек.

Можно не использовать нержавеющую трубу и закрутить американки непосредственно в футорки радиатора. Но это подходит не всегда. Часто получается так, что расстояние от стены до кранов большое и не хватает длины даже самых больших кронштейнов. Поэтому и приходится устанавливать гофрированные трубы.

Шаг 12. После затяжки и монтажа всего оборудование плавно открываем шаровые краны. Пластмассовым ключом немного открываем клапан Маевского, чтобы вышел воздух. Как только из клапана пойдёт вода, его закрываем. Монтаж радиатора отопления завершён.

Окончательно проверить всю установленную систему можно только после запуска системы отопления.

Заполнение радиатора водой

Сколько же жидкости нужно для такого обогревателя?

Ошибка №10
При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.

Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.

Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.

Ошибка №11
Старайтесь не заливать обычную воду из-под крана.

Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.

Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.

Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.

При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.

В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.

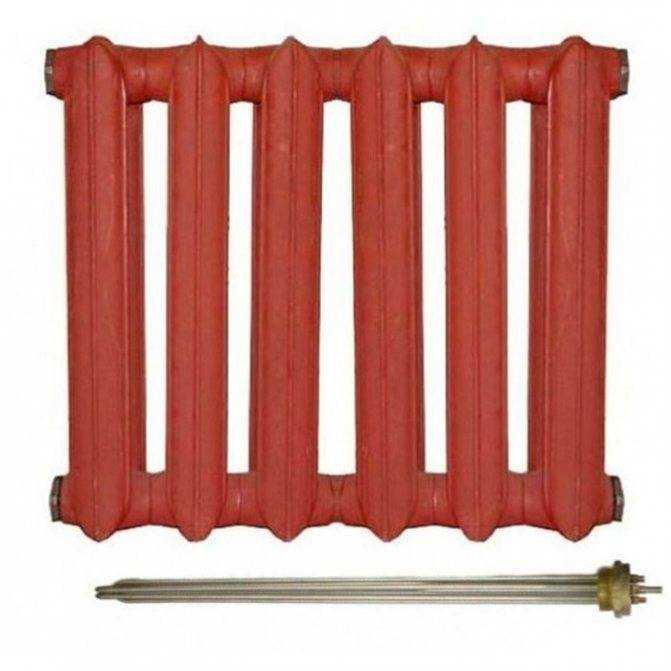

Как правильно выбрать тэн для чугунного радиатора

Чтобы тэн действительно стал эффективным помощником, нужно подбирать его по следующим параметрам:

Прежде всего, следует ориентироваться на мощность нагревательного устройства. Чтобы подобрать по мощности тэн для чугунной батареи, необходимо рассчитать, какой она должна быть. Если ориентироваться на показатели СНиП, то для обогрева 10 м2 потребуется 1кВт мощности, но это не единственный показатель, который следует учесть.
Немалое значение имеет то, из какого металла сделан, и как работает радиатор отопления. Существует разница между нагревательными элементами для чугунных батарей и алюминиевых или биметаллических. Для первых выпускают тэны другой формы и с большим диаметром заглушки.

При покупке нагревателя нужно уточнить, для какого типа радиаторов он приспособлен.

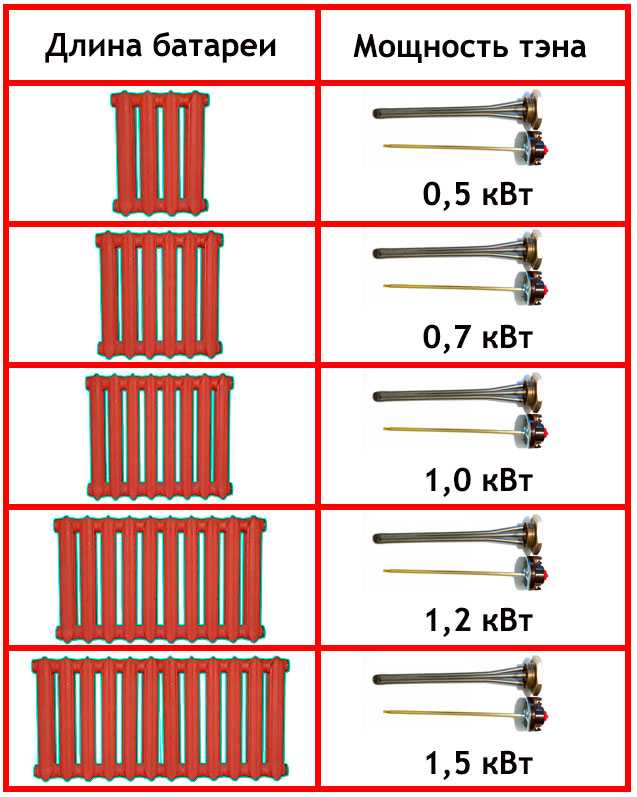

Чтобы правильно подобрать тэн по длине, нужно ориентироваться на количество секций в радиаторе. Как правило, оптимальной считается длина прибора на 10 см короче батареи. Это позволит ему равномерно и быстро нагревать теплоноситель в устройстве.
Можно установить тэн в батарею отопления с термостатом, если он будет использоваться в качестве дополнительного источника тепла. Когда его функцией является обогрев дома или квартиры, то потребуется дополнительная наружная электроника, позволяющая автоматизировать процесс отопления. Это несколько удорожает сам прибор, но помогает экономить на энергоресурсах при его эксплуатации.
Давление в батареях центрального отопления так же следует учесть. Если оно склонно к повышению, то следует периодически стравливать воздух при помощи крана Маевского.

Важно: в вопросе покупки качественного тэна следует подходить не с позиции цены, страны производителя и качества, а по техническим характеристикам, указанным в техпаспорте

Как правило, недорогие китайские модели сразу привлекают внимание, но не стоит ориентироваться по стоимости, когда тэн должен стать основным источником тепла. В этом случае потребуется надежное и мощное устройство, а оно не может быть дешевым

Что такое электротэны?

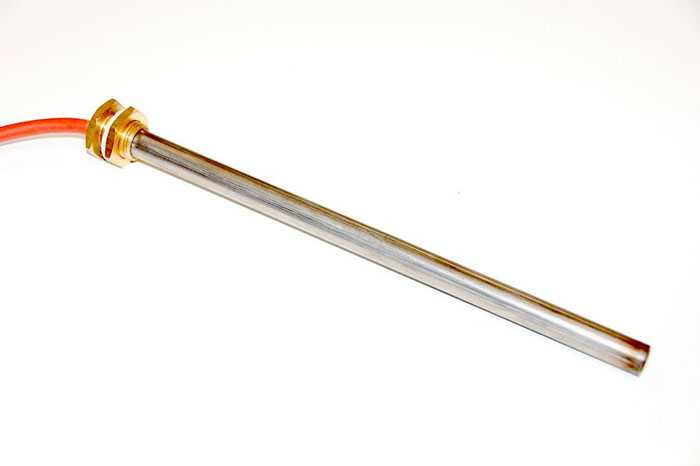

ТЭН – это аббревиатура, которая обозначает трубчатый электрический нагреватель. По сути, это полая трубка, выполненная из нержавеющей или углеродистой стали. Внутри расположена проволочная спираль, которая обладает высоким показателем сопротивления. Для монтажа предусмотрена латунная гайка, которая вкручивается в батарею отопления. ТЭН можно устанавливать в любые радиаторы начиная от старых чугунных и заканчивая современными биметаллическими.

Оптимальным вариантом считается ТЭН с терморегулятором. Это приспособление позволит контролировать температурный режим и убережёт нагревательный элемент от перегрева. В качестве теплоносителя может использоваться масло или вода. Учитывая, что нагреватель будет устанавливаться в батарею отопления, роль теплоносителя будет играть вода.

Работают электрические ТЭНы довольно просто. После подключения к домашней сети, спираль, установленная внутри трубки, начинает нагреваться, передавая энергию теплоносителю. Если нагреватель оборудован терморегулятором, можно выставить необходимый температурный режим. После того как батареи отопления нагреются до установленной температуры, электрическая цепь разомкнётся и ТЭН отключится. Когда жидкость в батареях начнёт остывать, нагревательный элемент включится в автоматическом режиме. Такая схема, позволит существенно сэкономить на электричестве и обеспечит тепло во всём доме.

Стоит отметить, что ТЭН с терморегулятором может работать в нескольких режимах:

Турбо. В этом режиме нагревательный элемент включается на короткий промежуток времени, но использует при этом максимальную мощность. Турборежим используют для быстрого прогревания комнаты.
Антизамерзание. Эта функция используется в основном в нежилых квартирах. ТЭН работает на минимальной мощности, предотвращая замерзание системы отопления в случае аварии.

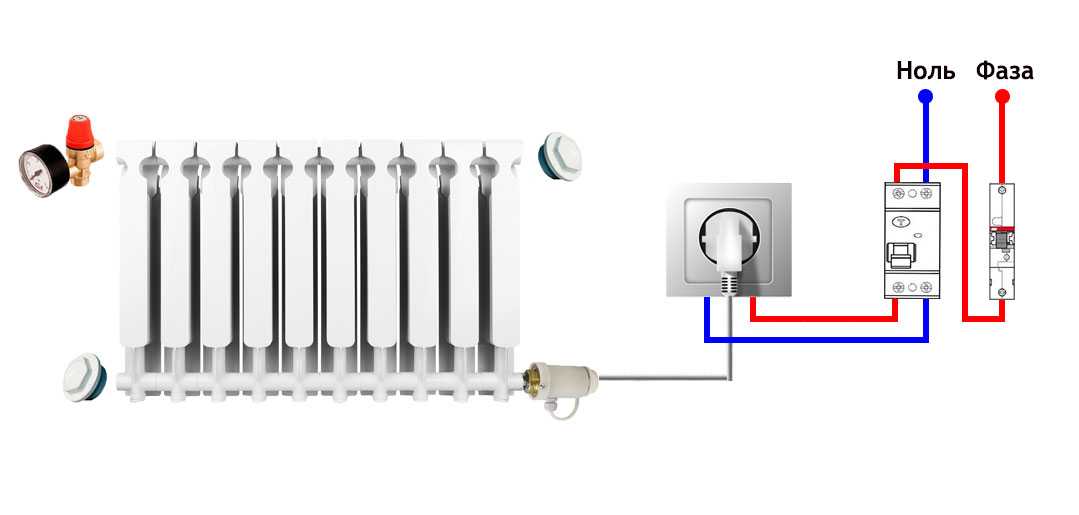

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14
Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15
Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Что нужно и как подключить

Отопление без подключения к центральному теплоснабжению

Помимо самого отопительного радиатора понадобиться ТЭН. Мы будем использовать нагревательный элемент на 700 Вт – этого хватит с лихвой на разогрев алюминиевой батареи на 10 секций.

Также понадобиться манометр для контроля давления в батареях. Будет использоваться вода, а она, как известно, имеет свойство расширяться при нагревании. Хоть радиатор и рассчитан для использования в системах до 6-ти атмосфер, решили обезопаситься.

ТЭН на 700 центральному ВТ с термопарой

Помимо вышеперечисленного нужен будет стандартный набор сантехника:

разводной ключ
фум лента
и силиконовые прокладки

Для более качественного подсоединения ТЭНа к электросети воспользуемся паяльником.

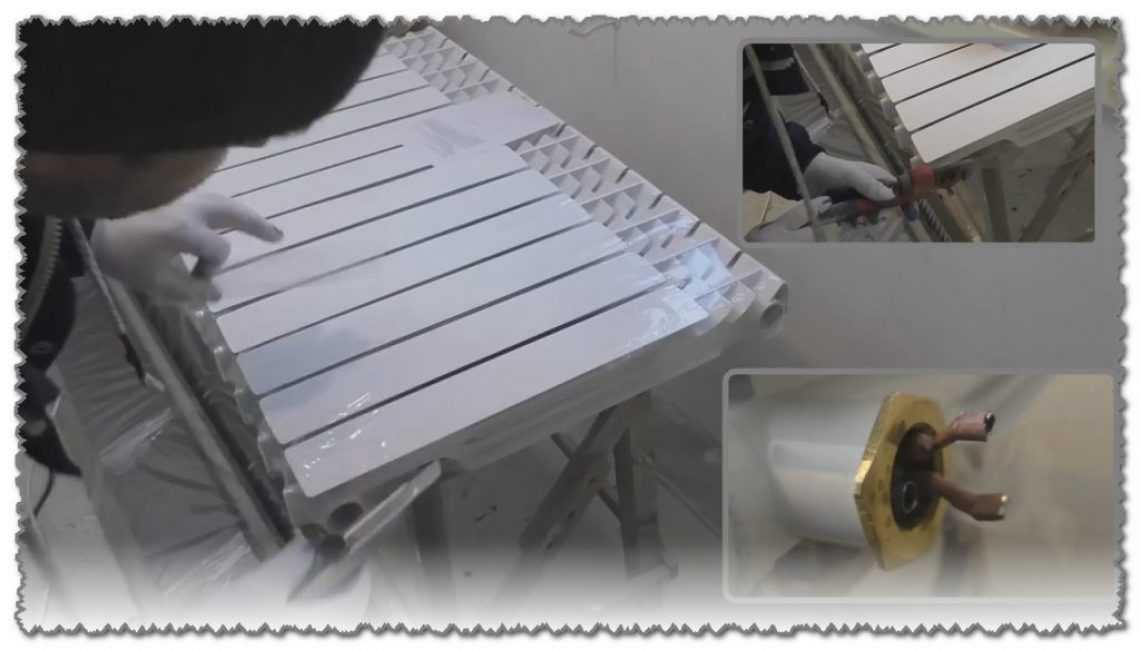

Шаг №1 – установка ТЭНа

Монтаж нагревательных элементов

Распаковываем радиаторную батарею. Осматриваем её на наличие дефектов, также заглядываем внутрь, и проверяем отсутствие в коллекторах посторонних предметов – такое тоже может быть.

Для монтирования ТЭНа кроме силиконовой уплотнительной прокладки больше ничего не понадобиться, поэтому снимаем с электроприбора термореле и устанавливаем в нижний коллектор радиатора.

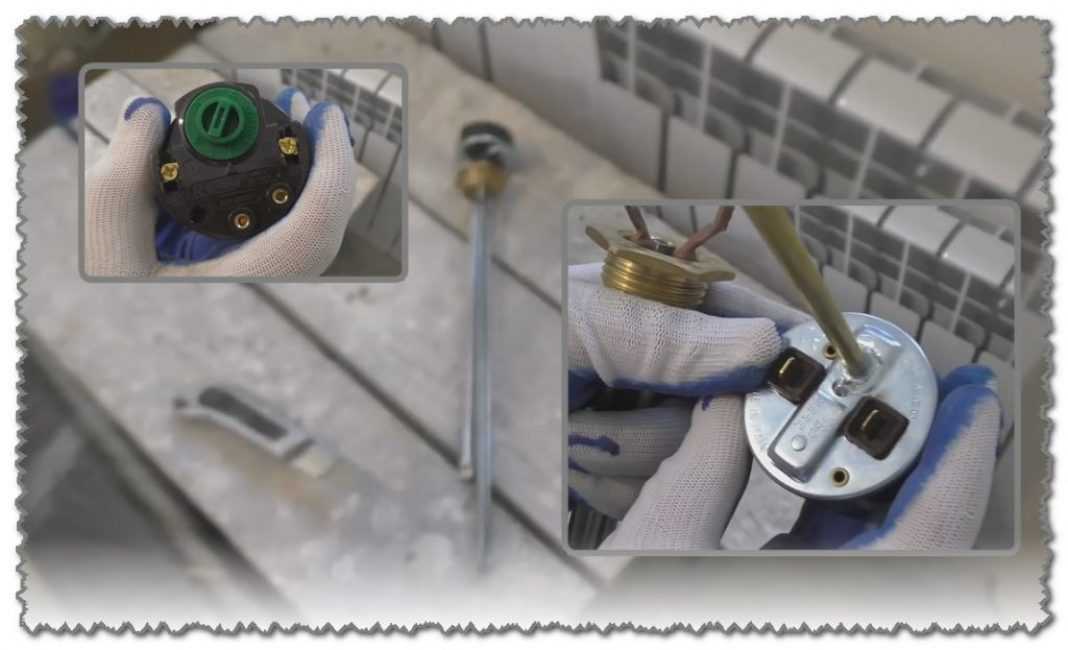

Шаг №2 – монтаж электрики

Немного электрики

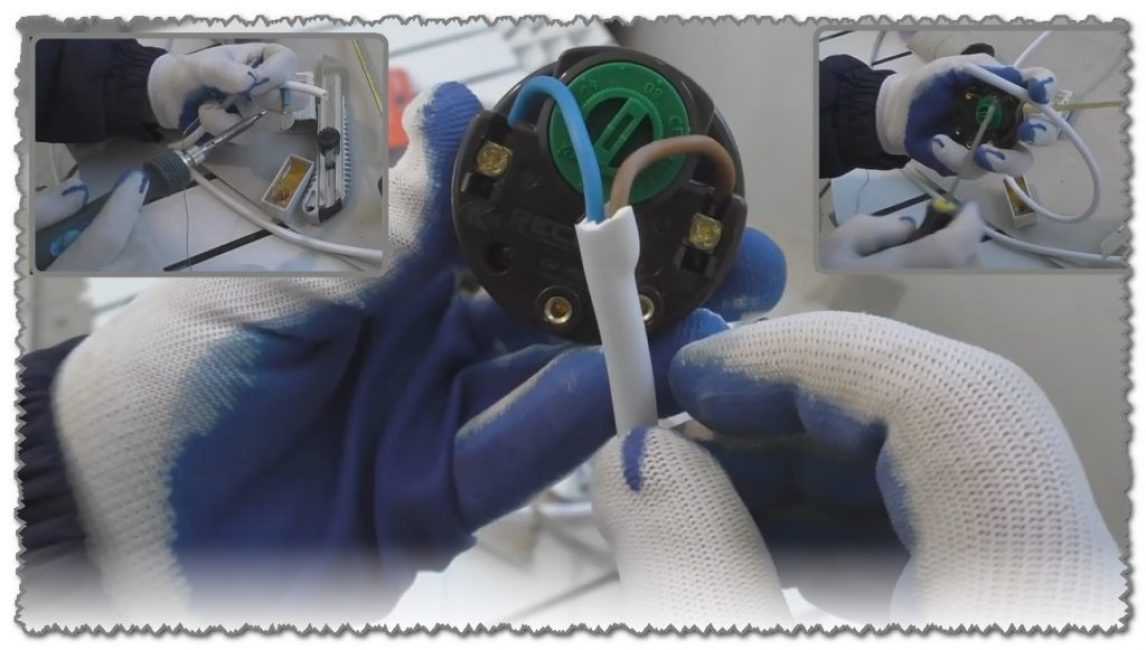

Теперь нужно подсоединить терморегулятор. Для этого подготавливаем провод с сечением 1,5 мм².

Зачищаем концы и с помощью паяльника их лудим. Пропаивать жилы не обязательно.

Подключаем провод к терморегулятору, клеммы затягиваем отверткой.

Устанавливаем реле обратно на ТЭН.

Шаг №3 – теплоноситель

Работы связанные с теплоносителем

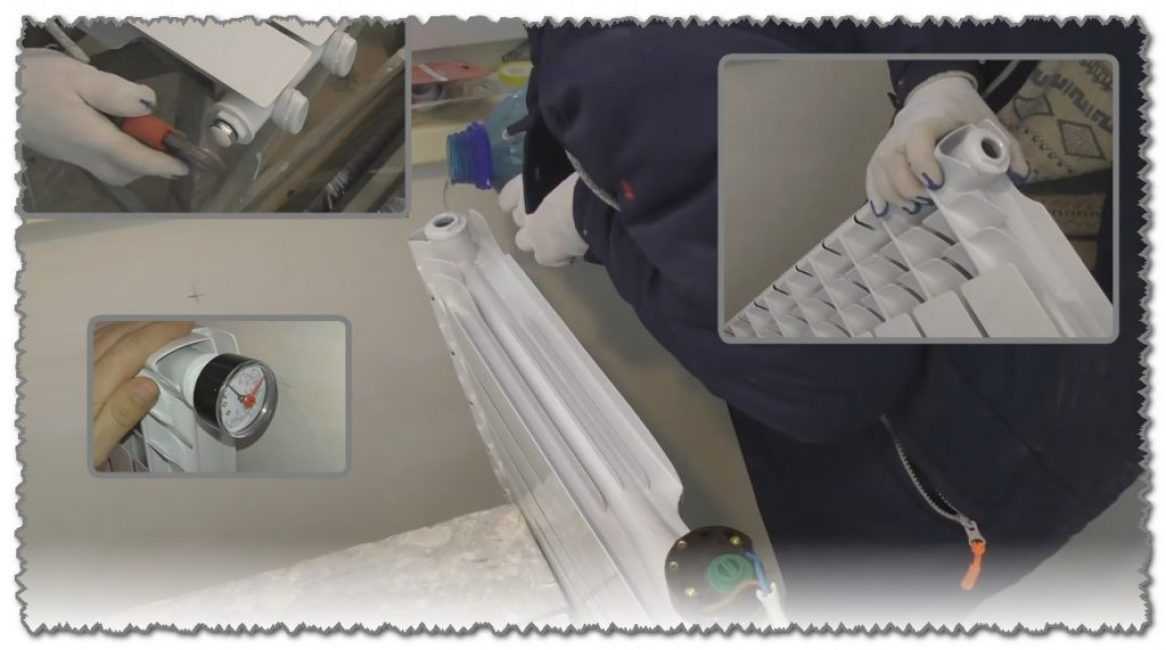

Прежде чем залить воду в радиатор, его нужно для этого подготовить.

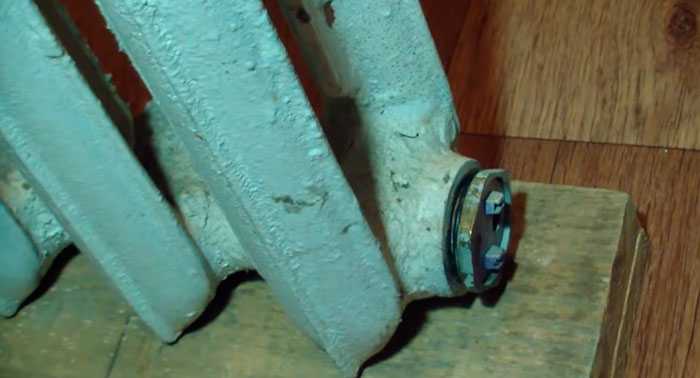

Заглушить дюймовой гайкой нижний коллектор, который находится напротив места подключения ТЭНа, установить кран (гайку) Маевского, для спуска воды и установить манометр. Последний к установке не обязателен.

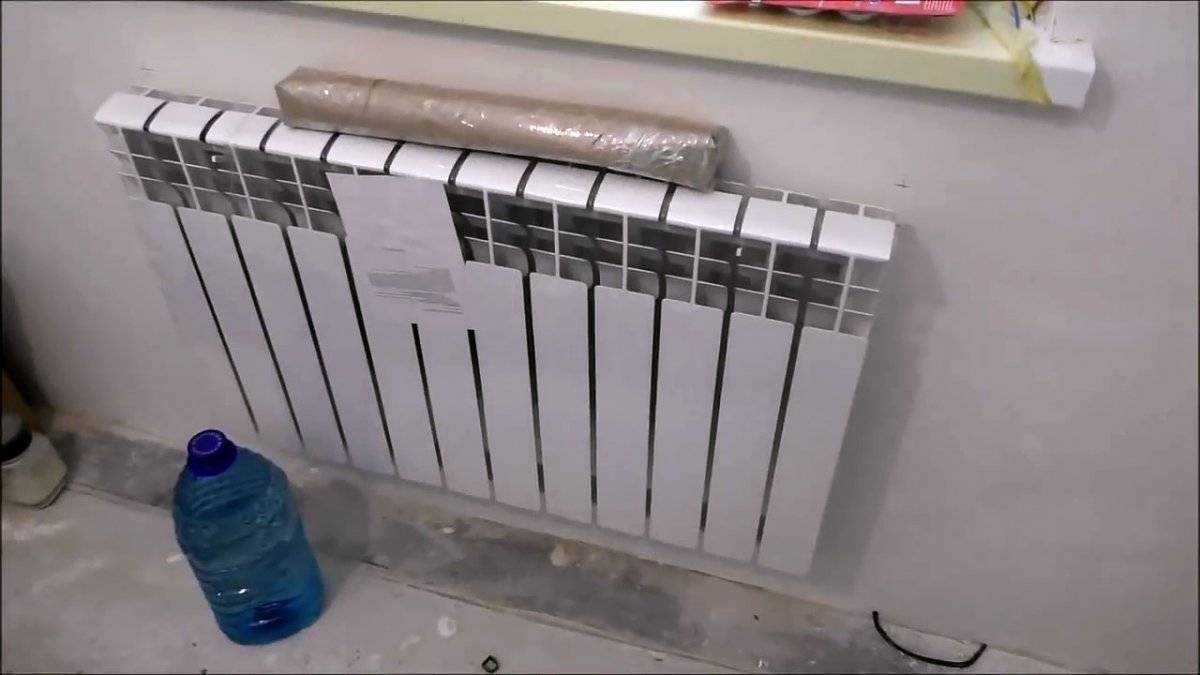

Заливаем воду в радиатор. Объём радиаторов может отличаться, в данном случае 0,28 литра на секцию. Заполнять нужно не полностью, — поскольку расширительного бачка у батареи нет, то нужно оставить место для расширения теплоносителя.

Если ошибётесь, то не страшно, можно лишнее давление стравить через гайку Маевского. Для определения давления мы решили радиатор оснастить манометром.

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Балансировочный клапан

Дома находящиеся в частном владении, имеют наибольшее разнообразие систем обогрева. Нередки случаи двух-трех веточных конструкций. При этом, как и в вышеизложенных случаях, тенденция жидкости избирать кратчайшую дорогу естественным образом сохраняется. Самое длинное плечо может не иметь циркуляции вовсе либо весьма слабо выраженную. Теплоотдача такого звена будет такой же – малой, отсутствующей. Батарея будет не греть или греть плохо.

Для ликвидации ситуации потребуется установка балансировочного клапана, с целью уравнивания давления разных веток и равномерного обогрева.

Вода или масло?

Здесь есть определенные нюансы, связанные с наполнением водой.

Ошибка №8
Для дома рекомендуется именно вода, а не какая-то химическая незамерзайка (этиленгликоль, антифриз, тосол).

По мере работы и нагрева, жидкость в любом случае будет испаряться и находить себе выход через верхние клапана. Вы же не хотите дышать подобной химией у себя дома.

А вот для гаража, сарая или дачи с хорошей вентиляцией, хочешь-не хочешь, а придется лить незамерзайку. Подбирайте максимально экологически безвредную (sweet winter, теплый дом и т.п.).

В противном случае, надолго отключенная батарея с водой, просто-напросто разморозится.

У кого есть возможность, заливают масло. Не веретенку или отработку, а трансформаторное. С ним батарея никогда не замерзнет.

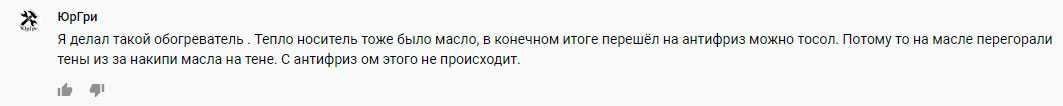

А еще такое масло отличный изолятор. Не нужно будет бояться утечек тока при разрушении оболочки нагревательного элемента.

Только имейте в виду, что при такой “заправке” придется искать специальный масляный тэн.

Ошибка №9
Обычный водяной из-за густого масла и плохой конвекции будет перегреваться и быстро выходить из строя.

В целях пожаробезопасности нагрев при прямом соприкосновении с маслом не должен превышать 250 градусов. Кроме того, масло быстро разъест все резиновые прокладки между секциями.

Принцип работы

Внешне они могут очень сильно отличаться, но в основном их принцип функционирования меняется не сильно. Главная деталь – это теплопроводящий стержень. Он расширяется при нагревании, приводит в движение систему контактов, которые в свою очередь отключают от сети ТЭН. При остывании стержня его длина постепенно уменьшается. Тогда термостат передаёт сигнал нагревательному элементу, что вскоре приведёт ТЭН снова в действие. Температуру, которую должен поддерживать регулятор, устанавливает сам пользователь в соответствии со своими потребностями.

Короче это можно описать так:

Установка нужного уровня температуры при помощи рычага, кнопки или переключателя
Измерение температуры и включение ТЭНа при надобности
При достижении нужного значения деления выключается ТЭН
после охлаждения снова начинает срабатывать терморегулятор, и нагревание начинается заново

На сегодняшний день существуют такие устройства, которые имеют дополнительную функцию – отключение подачи электричества к ТЭНу при поломке. Благодаря этому безопасность использования становится выше и предотвращается вероятность поражения электрическим током.

Циркуляция без расширителя

Какую роль играют воздушные карманы? По мере прогрева, жидкость внутри батареи расширяется, давление возрастает.

Без воздушных карманов просто не будет компенсации температурного расширения. Никакого расширительного бачка в конструкции то не предусмотрено.

Эти карманы как раз и выполняют его роль. Самодельные расширители только портят внешний вид и помогают выпаривать жидкость из отопителя.

Особенно это опасно с незамерзайками и их смесями (50% тосол или антифриз + 50% дисводы).

Также закрытая система без расширителя за счет создания давления, способствует уменьшению шумов при работе отопителя. Шум — это явление кавитации, когда микропузырьки газа отделяются при нагреве ТЭНа, и их появление напрямую зависит от внешнего давления.

Даже 1,5-2 бара сделают работу батареи значительно тише.

Однако воздух внутри секций таит в себе и скрытую угрозу. При перегреве батареи (не отключился тэн, залипли контакты реле), давление будет возрастать все больше и больше.

Достигнув критической точки, радиатор разорвет. От него может отлететь острый кусок, или вас просто ошпарит горячим паром.

А что будет, если батарею залить по горлышко, вообще без остатков воздуха? В этом случае давление будет нарастать гораздо быстрее, одна из секций в один “прекрасный” момент даст трещину.

Никаким взрывом, это как правило не сопровождается. Но воздушные карманы из-за отсутствия расширителя нам в любом случае нужны.

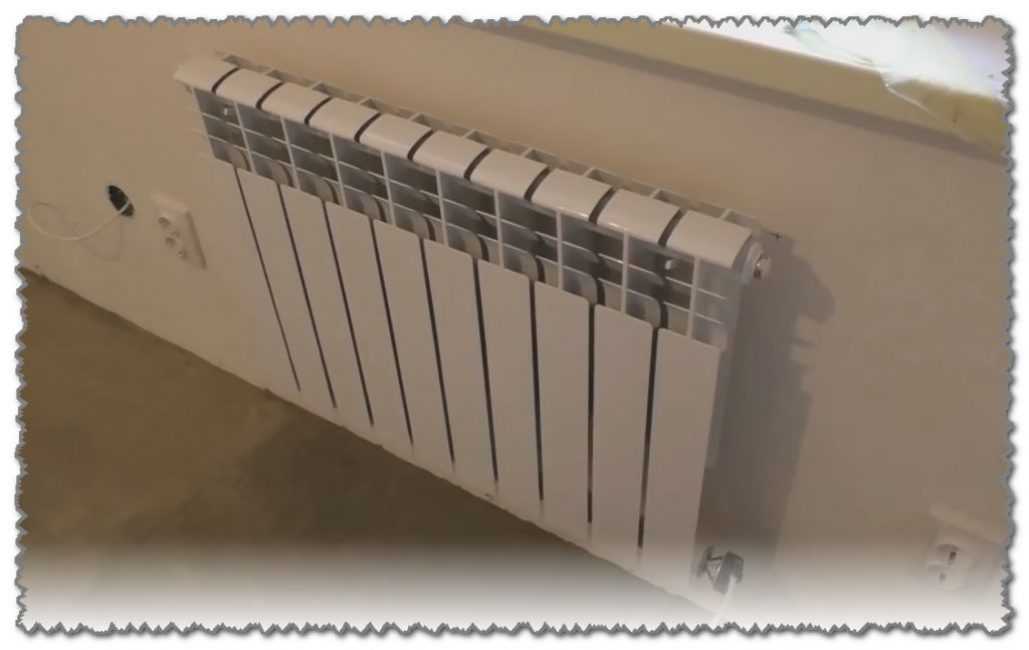

Расчет мощности радиатора

Какой мощности должен быть тэн?

Ошибка №5
Здесь не нужно исходить из принципа – чем больше, тем лучше.

В первую очередь нужно обеспечить плавную работу нагревательного элемента. Он не должен выключаться и включаться через чур часто.

При грамотном подборе мощности и хорошем утеплении помещения, батарея будет 2/3 времени “отдыхать”, отдавая тепло в окружающую среду, и только 1/3 времени работать, потребляя эл.энергию.

Исходя из этого можете примерно рассчитать расход эл.энергии за месяц.

Помимо щелчков, мощная батарея будет сильно шуметь и булькать. Добавление уксуса или лимонной кислоты для смягчения жидкости не особо помогает.

Здесь наблюдается эффект как в электрическом чайнике. При мощности 2квт мы имеем очень малые размеры сосуда, плюс наличие пустот.

В результате резкого выделения тепла в воду и возникает подобный шум. Чем меньше воды в чайнике, тем сильнее он шумит.

То же самое и в батарее. Когда тэн слишком мощный, скорость нагрева получается на порядок выше скорости отвода тепла, плюс сказывается невысокая скорость циркуляции теплоносителя.

Ошибка №6
Зачастую сильный шум при работе возникает при неаккуратном завинчивании или кривом тэне и случайном соприкосновении трубки с перегородкой ниппеля.

Чтобы решить эту проблему, попробуйте немного провернуть тэн по часовой или против часовой стрелки, изменив его положение. Шумная работа на пределе и постоянные щелчки не только раздражают, но и напрямую влияют на срок службы контактов реле.

Поэтому при выборе мощности тэна исходите из правила:

максимум 0,5кВт – на каждые 4 секции

0,7кВт – 6 секций

1кВт – 8 секции

1,2кВт – 10 секций

1,5кВт – 12 секций

Установите тэн меньшей мощности, и он у вас вообще не будет отключаться, так как не сможет нагреть воду до нужной температуры.

С одной стороны, это хорошо, батарея никогда не перегреется, даже если будет сбой в работе термореле. Например, для чугуняки (4 секции высотой 500мм), тэн мощностью 300Вт некоторые вообще умудряются вкрутить напрямую без термостата.

Еще один плюс малой мощности – отсутствие раздражающих щелчков. Однако несмотря на это, при недостатке киловатт вы существенно теряете в теплоотдаче.

Вот и приходится искать идеальную формулу.

Когда батарея слишком длинная (12 секций), то лучше вместо одного 1,5кВт тэна, вкрутить сразу два. Снизу радиатора с одной стороны 1кВт, а с другой еще на 0,5кВт.
