Электронная маркировка кабеля под землей

Универсальный детектор Hilti PS38

Этот прибор для обнаружения скрытой проводки — один из немногих, о которых отрицательные отзывы крайне редки. Но сразу скажем, что относится он к профессиональному оборудованию и стоит дорого. Имеет очень хорошие характеристики — определяет металлы, древесину, пластик на глубине до 120 мм. На дисплее отображается линейка с сантиметровыми делениями. Точка отсчета — место начала сканирования. Первоначально экран окрашен в равномерный серый цвет, по мере сканирования фон становится светлее, а все обнаруженные объекты отображаются на развертке более темным цветом. Тип объекта — металл, провод, древесина — определить можно по световой индикации.

Hilti PS38 — очень хорошие отзывы

Перед началом работы выбирается тип материала, в котором будет проводиться поиск. Есть универсальный режим, в котором подавляются мелкие пустоты, есть режим «пустотелый кирпич», в котором отсеиваются даже крупные полости. Для однородных материалов лучше работает режим «железобетон». При таких настройках чувствительность высокая, но зона поиска узкая, что позволяет точно определять все объекты. В режиме «гипсокартон» прибор «не замечает» даже крупные полости, то есть пустоты между стойками игнорируются. Но при этом может не обнаружится пластиковая канализационная труба.

По отзывам, прибор работает надежно, но некоторый навык в обращении и расшифровке показаний должен быть. После первичного обнаружения объекта, необходимо сделать еще несколько проходов. Это позволяет избежать ошибок. Например, при первом проходе обнаружен в толще саморез, который идентифицирован как труба. При следующем проходе его уже не видно, так как прибор немного смещен вверх или вниз. Из рекомендаций — сканировать надо не только вертикально или горизонтально, но и под углом. Так как некоторые магистрали проложены не по ГОСТу.

Из минусов (кроме цены). Прибор для обнаружения скрытой проводки Hilti PS38 плохо «катается» по неровным поверхностям. Помехой могут стать даже рельефные обои или штукатурка. Для таких случаев производитель рекомендует крепить на стену лист бумаги и сразу на нем отмечать где что находится.

Сигнализатор скрытых проводов «Дятел»

Это устройство хорошо находит провода под напряжением, проложенные в штукатурке, но без защитной оболочки. Если кабель протянут в пластиковой трубе, он его «не видит». Глубина обнаружения очень хорошая — 750 мм. Этого достаточно для стен любой толщины.

Недорогой и хорошо работающий

Поиск проводки проводить надо без отключения электропитания, нагрузив линию (включив свет или прибор в розетку). Прибор для обнаружения скрытой проводки «Дятел» имеет четыре режима сканирования. Начинать работу надо с 4-го. Он обнаруживает местоположение проводника с большой погрешностью (до 700 мм). Обнаружив место, где провод находится, последовательно изменяем режимы сканирования, постепенно сужая зону поиска. В результате провод определяется с погрешностью в 10 мм.

Неплохая машинка, за небольшие деньги (порядка 20-30$). Хороша в домашнем хозяйстве именно для того, чтобы не попасть в действующую проводку при сверлении отверстий.

Кабелеискатель (кабельный локатор) MS 6818

Этот прибор для обнаружения скрытой проводки состоите из двух частей — передатчика, который формирует сигналы определенной частоты и приемника, который эти сигналы принимает. Каждая часть имеет собственные настройки чувствительности/мощности то позволяет подбирать настройки для каждого случая. Передатчик подключается к искомой сети, после чего начинается поиск.

При наличии двух генераторов сигнала этот прибор для обнаружения скрытой проводки позволяет найти обрыв в сети.

В общем, работает хорошо, но, как и все приборы с подобным алгоритмом работы, имеет «мертвые зоны» в которых не может ничего рассмотреть. Но широкий диапазон настроек позволяет решить эту проблему.

ГДЕ И В КАКИХ СЛУЧАЯХ ВОСТРЕБОВАНЫ УСЛУГИ

Вам нужно срочно найти кабель под землей? Найти газопровод в земле? Найти водопровод в земле? Осуществить поиск кабеля в земле, поиск пластиковых труб, поиск чугунных или стальных труб ? Упало давление в трубе? Нужно найти место протечки водопроводной трубы? Требуется найти место слома или засора трубы канализации? При обращении к нам, Ваши проблемы будут решены оперативно и с минимальными тратами. В нашем арсенале имеется различное диагностическое оборудование.

Поиск кабеля и других подземных коммуникаций — один из видо

в инженерных изысканий. Проводится для определения точного расположения подземных коммуникаций.

Как правило, потребность в поиске коммуникаций возникает на стадии проектных, изыскательных и строительных работ. В основном услуга востребована у строителей, дачников, проектировщиков при необходимости производства земляных работ. Поисковые работы дают понимание вида, количества коммуникаций, месте их прохождения и глубины их залегания.

Имея эту информацию, застройщик может верно принять решение по использованию земли и рациональному расположению объектов строительства. Очень часто, уточнение месторасположения коммуникаций изменяют планы использования земельного участка. Наличие ранее неизвестных скрытых инженерных сетей ограничивает использование земли, ведь у каждой коммуникации существует охранная зона.

Как правило, присутствие коммуникаций не позволяет полноценное использование земли или предполагает их переустройство, что финансово очень затратно.

Следует заметить, что позднее обследование может сделать строительство невозможным или нецелесообразным.

Определение наличия дефекта в кабеле и его идентификация

Чаще всего для определения наличия повреждения и идентификации его типа применяются те же измерения, что и в ходе плановых измерений. Для проведения таких измерений используются кабельные мосты, мегомметры, измерители сопротивления заземления.

Однако в ряде случаев имеют место множественные дефекты (несколько разнотипных дефектов одновременно). В этом случае сложно определить, какое из них вносит наибольший вклад, так как они маскируют друг друга. Для определения таких неисправностей требуется не только измерение первичных параметров кабеля, но и вторичных: перекрестных наводок, наведенных шумов, затухания и т.д. В таких случаях ремонтная бригада должна быть оснащена несколькими приборами: кабельный мост, мегомметр, анализатор шумов и помех, измеритель затухания. Существуют, конечно, и комплексные анализаторы, которые совмещают в одном корпусе множество функций. Так, для работы с абонентскими телефонными линиями в последнее время часто используются кабельные анализаторы Greenlee SideKick Plus, Riser Bond 6000DSL и др.

Они позволяют измерить все первичные и вторичные параметры кабельной линии, подать тональный сигнал для идентификации пары на обратном конце, локализовать повреждение рефлектометрическим и мостовым методом и даже проанализировать качество ADSL/VDSL канала, сымитировав абонентский модем.

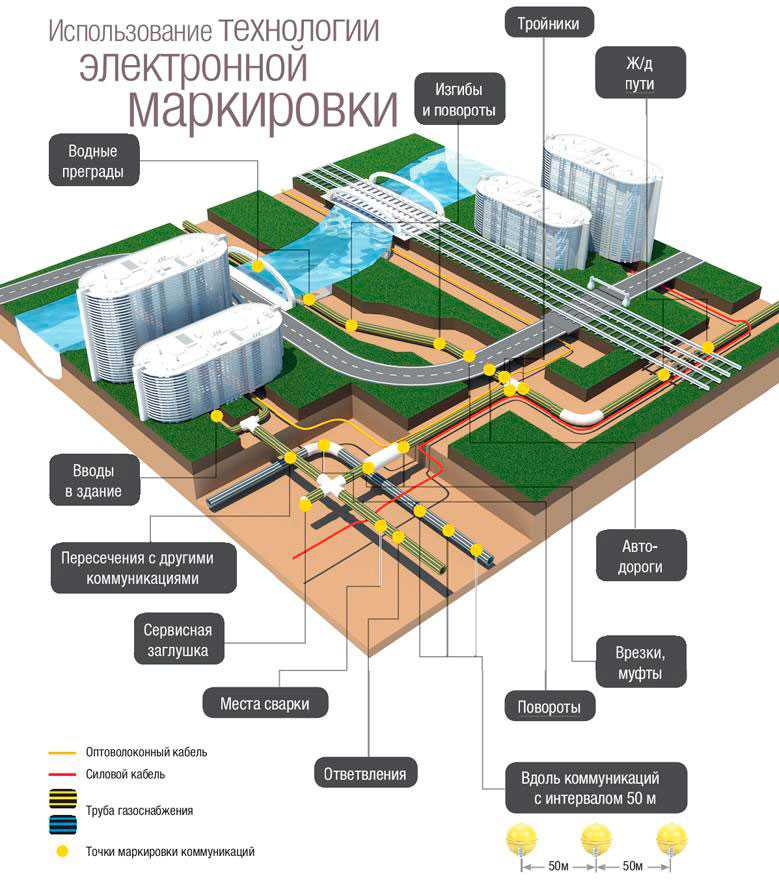

Что такое электронная маркировка?

В чем суть электронной маркировки кабеля? Все очень просто. Рядом с действующей коммуникацией изначально в период строительства закладывается специальный маркер – “апельсин” в защитном пластиковом кожухе.

Этот маркер легко определяется с поверхности земли зондирующим прибором. Поисковый инструмент генерирует сигнал, что вызывает в маркере ответные колебания определенной частоты, которые и фиксируются на экране.

Особенно такие штуки эффективны в местах установки муфт и на поворотах трассы.

На маркер не нужно подавать никакого напряжения и к чему-либо подключать.

Представьте себе, что отныне при трассировке линии вам больше не придется:

1Ехать в ТП или на подстанцию, дабы отключать и откидывать концы кабеля. 2Переключать потребителя на резервную КЛ.

3Подсоединять к жилам генератор.

4Беcпорядочно бродить в наушниках по городу и среди постороннего шума пытаться услышать писк от источника сигнала.

5Копать шурф, чтобы узнать глубину залегания.

Ваши трудозатраты при этом снизятся минимум на 50%. Вот реальный расчет и сравнение подобной работы, выполненной на одном из филиалов ОАО “МОЭСК”.

Срок службы маркера – от 50 лет и выше. Отдельные экземпляры можно закапывать на глубину до 2,4м и они будут прекрасно прослушиваться.

Правда их всегда рекомендуется закреплять с кабелем во избежание перемещения при движении грунтов.

Пятно сигнала от них на поверхности достигает 2 метров.

Особенности определения глубины залегания при близком прохождении кабельных линий

Рассмотренная методика определения глубины залегания дает правильные результаты в том случае, когда силовые линии магнитного поля имеют форму концентрических окружностей, как показано выше. При этом расстояния от Точки 1 (над ка­белем) до Точки 2 и Точки 3 с минимальным уровнем сигнала одинаковы или близки по величине. Если форма силовых линий маг­нитного поля искажена, то точное определение глубины залегания кабельной линии описанным выше методом затруднено.

Рис. 5 — Искажение магнитного поля при близком прохождении других кабельных линий (жил) с обратным током

Искажение силовых линий магнитного поля имеет место, когда пути прохождения прямого и обратного токов кабеля располо­жены достаточно близко друг около друга. Например, если пря­мой ток протекает по одной жиле кабеля, а обратный — по другой жиле того же кабеля. Аналогичная ситуация возникает в случае, когда прямой ток протекает по одному исследуемому кабелю, а обратный — по второму проложенному близко к первому. Этот случай показан на рисунке 5. Из рисунка видно, что из-за искажения формы магнитного поля Точка 1’ смещена относительно места залегания обнаруживаемой кабельной линии, Точка 2’ и Точка 3’ несимметрично расположены относительно Точки 1, а также име­ют место неравенства: L1’ ≠ L2, L1’ ≠ h, L2’ ≠ h и (L1’+L2’)/2 ≠ h. Следовательно, при таком искажении магнитного поля измерения по описанным ранее методам приведут к ошибкам, как в опреде­лении места, так и глубины залегания кабельной линии. Поэтому, при измерении глубины залегания кабельной линии предвари­тельно производится проверка прохождения трассы кабельной линии. Основным признаком искажения магнитного поля и, сле­довательно, ошибочного определения месторасположения трассы и измерения глубины залегания кабельной линии является нера­венство: L1 ≠ L2, причем, если отличие между этими величинами превышает 15…20%. Для проведения более достоверных измерений необходимо попы­таться изменить путь прохождения обратного тока, как указыва­лось выше.

Слаботочные кабели, обесточенные силовые кабели, металлические трубопроводы

Кабели связи в основном экранированы (в том числе и оптические) и электромагнитное поле, образованное движущимися электронами, невозможно обнаружить на поверхности земли. То же самое касается и обесточенных силовых кабелей и металлических труб. Для определения таких коммуникаций, необходимо каким-то образом обеспечить передачу по ним тонального сигнала. Это возможно сделать при помощи генератора с индукционной антенной, при помощи которой можно навести в кабеле (трубе) сигнал без непосредственного доступа. Индукционная антенна образует вокруг себя электромагнитное поле. В случае, если в такое поле попадает проводник электрического тока, в нем появляются вихревые токи, которые распространяются по кабелю и приводят к образованию вокруг проводника нового поля. Это поле и отслеживается приемником. В идеальном случае, для наведения сигнала в кабеле (трубе) необходимо расположить генератор непосредственно над ним. Поэтому:

• инженер с генератором становится с одной стороны участка
• генератор включается в режиме бесконтактного подключения к линии при помощи индуктора
• другой инженер с приемником становится от него на расстоянии 20-30м
• оба начинают двигаться параллельно.

В случае, если во время движения труба оказывается между инженерами, инженер с приемником сможет зафиксировать сигнал, наведенный инженером с генератором. Для определения коммуникаций этим методом, инженеры должны разбить весь участок на квадраты по 20-30м и пройти каждый из них вдоль, поперек и по диагонали.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

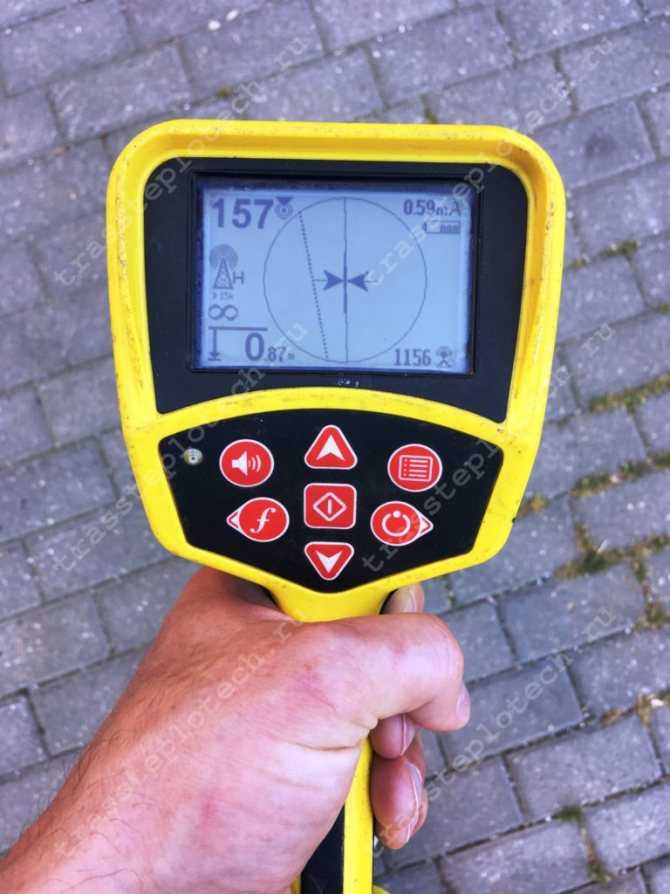

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Детектор скрытой проводки

Это устройство напрямую предназначено для обнаружения скрытой в стене проводки. Детекторы по принципу работы могут быть электростатическими, электромагнитными и комбинированными. Первые довольно просты в работе и недорого стоят. Они позволяют обнаружить скрытую проводку и оборванные провода, которые остаются под напряжением. Однако при высокой влажности в помещении они дают ложные срабатывания.

Электромагнитные детекторы позволяют очень точно определить кабель в стене. Однако для этого нужно подать нагрузку на фазу минимум 1 кВт — для современной бытовой техники это не составит особого труда. Естественно без напряжения в сети отыскать кабель не получится.

Комбинированные же устройства совмещают в себе электромагнитный, электростатический и металлопоиск. По сути это ручной металлоискатель, который позволяет найти провод разными способами, и даже при отсутствии напряжения в сети. Максимальная глубина обнаружения большинства устройств составляет 7 — 8 см, чего вполне достаточно для проводки в квартире. Дополнительно может видеть арматуру в стенах и другие металлы. Детектор ADA instruments Wall Scanner 80 является ярким представителем «сыщиков» для проводки, позволяющим определить кабель на глубине до 5 см.

Комплектация Walabot DIY

Что входит в комплект поставки?

Размером он примерно с большинство современных смартфонов, но только раза в два толще. Он очень похож на внешний USB аккумулятор для телефонов. В нижней части находятся разъемы микро USB. Подключение к смартфону и компьютеру происходит через них. После первого соединения нужно пройти процесс установки приложения. На данный момент поддерживаются только смартфоны на базе Андроид.

Для обладателей iphone любой модели , данный сканер пока не доступен.

Само приложение можно скачать в Google Play.

Там же есть наглядная видеоинструкция по начальной установке устройства на телефон и его настройка.

Поиск мультиметром

Для поиска проводки мультимером вам понадобится собственно прибор и обычный транзистор, например, 2SK241. Выставляем на приборе измерение сопротивления в положение 200 кОм, а оба крокодила ставим на левый и средний выводы транзистора. Крайний правый вывод, который остался без крокодила, будет антенной. Для дополнительной точности измерений можно к крайнему правому выводу присоединить медный провод длиной 5 см.

Теперь достаточно водить транзистор с импровизированной антенной по стене. Когда транзистор попадет в электромагнитное поле, его сопротивление изменится, что и будет отображаться на мультиметре. Данный способ точнее всех остальных, но также выдает погрешность до 7 см в каждую из сторон (показатель зависит от глубины залегания провода). Кстати мультиметром можно воспользоваться любым, даже самым недорогим, как, например, Elitech MM 100.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Металлоискатель

Работа металлоискателя основана на принципе индукционного баланса между передающей и принимающей катушкой. Работает он в диапазоне от 2 до 20 кГц, и фиксирует фазовый сдвиг при поднесении катушки к проводнику. Мы проводили измерения с помощью самого дешевого и простого металлоискателя Pirat Pro за 2500 рублей, который в основном предназначен для обнаружения «чермета». На иллюстрации ниже виден результат поиска проводки.

Как видно, металлоискатель четко определяет местоположение проводки. Его главное преимущество в том, что провод обнаруживается, даже если на нем нет напряжения или нагрузки. Также в панельных домах будете видеть арматуру в плитах, а в деревянных — гвозди. Но более дорогие модели позволяют отсекать черные металлы и находить только медь или алюминий. Однако область нахождения увеличивается размером катушки, поэтому погрешность может быть до 5 см. Таким способом стоит воспользоваться только, если вы любите поохотиться за монетками и у вас уже есть металлоискатель.

Индикаторная отвертка в помощь

Это наиболее действенный из «дешевых» способов. Цена вопроса 100 — 150 рублей, но с помощью нее вы сможете с неплохой точностью определить провод под штукатуркой. Итак, для определения провода необходимо пальцами зажать шлиц (кончик), а обратной стороной водить по месту предполагаемого провода. При обнаружении светодиод загорится красным (ну или каким-либо другим цветом)

Обратите внимание, что отвертка способна обнаружить провод на глубине не более 2 см, и он обязательно должен быть под напряжением. Поэтому, если проводка лежит глубже, то отвертка вряд ли заметит его

В любом случае у каждого электрика в арсенале должна быть индикаторная отвертка. Вот, например, недорогой вариант индикаторной отвертки ROBITON VT-005, которая позволяет определять напряжение контактным и бесконтактным способом.

Поиск нужных мест на своей сети

Любая сеть, будь то газ, водопровод, канализация, электричество, телекоммуникации, централизованное теплоснабжение, обычно включает в себя ключевые точки, которые также представляют собой слабые места системы. Это:

• Подземные заглушки, например, в точках подключения к водопроводу или на концах телекоммуникационных кабельных каналов, установленных при подготовке к дальнейшему развертыванию.
• Распределительные коробки или подземные ответвления.
• Места проведения ремонтов или соединений.
• Разделительная сеть.
• Изменения направления или глубины и степени изменения.

Использование подземных электронных маркеров для «выделения» особенностей сети

Эти точки, как правило, трудно, если не невозможно, определить с поверхности земли. Размещение в ключевых точках пассивных маркеров позволит быстро их идентифицировать, а также отличить от остальной части сети.

Коробки, камеры и другие компоненты

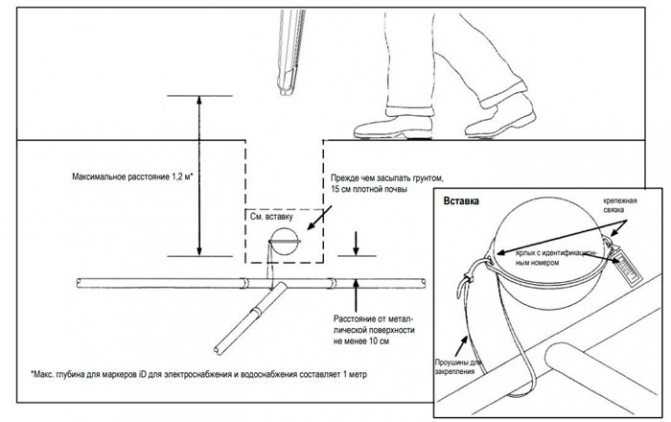

Для облегчения закрепления к оборудованию, установленному под землей или на уровне земли (в месте, которое позже может зарасти), компания Tempo также производит электронный маркер Spike меньшего размера, который может поставляться с фиксаторами, позволяющими закрепляться на боковой поверхности каналов и кабелей или на плоских поверхностях, например, на боковой стороне полимерной коробки, с помощью кабельной стяжки. Затем маркер просто надевается на фиксатор.

Рекомендации по применению

Для надежной идентификации подземных коммуникаций, следует выполнять маркировку линейных участков с шагом 10 — 20 метров.

Создайте схему внутри своей компании и придерживайтесь ее. Если маркеры будут располагаться иначе, чем в обычных «планах», подрядчики должны знать, что под землей «что-то происходит».

Помечайте места стыков и соединений

При желании также установите маркер, например, Spike Marker, внутри или над ответвительной коробкой.

Маркировка изгибов

Любая сторона для меньшего радиуса изгиба.

Для изгибов с меньшим радиусом, где изменение направления должно обнаруживаться локатором, когда он находится непосредственно над одним маркером, вам нужно отметить только обе стороны изгиба.

Изгиб для более крупных коммуникаций

Для изгиба с большим радиусом, где окончательное изменение направления не обнаруживается локатором, когда он находится непосредственно над одним маркером, необходимо отметить точки вокруг изгиба. Каждый маркер должен обнаруживаться сразу же после предыдущего, то есть они должны располагаться не дальше 1,5 метра друг от друга по горизонтали.

Поиск радиоприемником

Если вы еще не выбросили свой старый радиоприемник, а храните его, как раритет, тогда сможете с помощью него найти спрятанную в стене проводку. Для этого потребуется настроить его на частоту 100 кГц. Также нужно, чтобы в сети было напряжение. Затем вытяните антенну на максимум и прислоните ее к стене (можно и без антенны). Медленно ведите антенной вдоль стены (не прикасаясь, чтобы не создавать трение) — чем ближе вы будете к проводке, тем сильнее будете слышать характерное потрескивание. Старайтесь сохранять тишину, чтобы четко слышать изменение тональности.

Радиоприемник позволяет отыскать провод с точностью до 10 см — это конечно большая погрешность, но если вам просто нужно понять, куда забивать гвоздь для картины, то этот метод подойдет. Для «вскрытия» стены не рекомендуем использовать данный метод.

Умная сигнальная лента

Помимо пластиковых маркеров, нечто подобное вшивается непосредственно в сигнальную ленту. Если круглые, преимущественно используются на муфтах, поворотах и пересечениях, то умная сигнальная лента применяется на прямых участках в плотной городской застройке.

Такая лента не боится порывов и повреждений, если вы конечно не воткнете лопату или что-то более серьезное непосредственно в сам маркер.

Маркеры встроены в поверхность кластерами по 2 или 4шт в каждом. Расстояние между кластерами – 2 метра.

Сигнал за счет взаимного пересечения идет непрерывный. К сожалению, здесь маркеры не интеллектуальные и по ним можно только определить местоположение кабеля без излишних деталей и подробностей.

Ленты также имеют свою частоту в зависимости от типа коммуникации. Глубина обнаружения под землей – 60см.

При этом рекомендуемая высота закладки непосредственно над трассой коммуникации – 50см.

Силовые кабели под нагрузкой и трубопроводы с катодной защитой

В этом случае, по кабелю протекает ток достаточно большой величины. Протекая по кабелю, ток образует электромагнитное поле, которое легко обнаруживается приемником в пассивном режиме поиска. Такие кабели ищутся в первую очередь и вероятность их нахождения – достаточно высока. Чаще всего для этого используется мониторинг сигналов на частотах 50Гц (силовые кабели), 100Гц (ток катодной защиты трубопроводов). Для поиска силового кабеля под нагрузкой на территории участка, достаточно включить приемник трассоискателя в пассивный режим и пройти по контуру исследуемого участка. Когда кабель будет обнаружен, по уровню сигнала можно провести его трассировку и отметить его местоположение на участке.

«Народные» способы, которые не работают

Поиск компасом

Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

Поиск смартфоном

Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:

Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.

ТВ вместо монитора: сокращаем задержки в обновлении изображения Правильно округляем в Microsoft Excel

Люди которые постоянно в силу своей профессии или в какой-то период своей жизни вынуждены заниматься капитальной переделкой помещений, зачастую сталкиваются с необходимостью провести определенные работы по монтажу новых коммуникаций без ущерба существующим.

Например вам нужно насверлить множество отверстий, не повредив проводку, или просто забить гвоздь или проштробить стены, не задев арматуру и т.п. Чтобы решить эти проблемы, приходится либо приглашать специалистов с профессиональными приборами, либо самому приобретать эти инструменты, которые стоят значительных сумм. Так например, цена на профессиональный мультидетектор Hilti PS 38 в некоторых интернет магазинах превышает 70 000 рублей.

Компания Vayyar с помощью своего сканера и приложения к смартфону под названием Walabot DIY, предлагает решить эту проблему за относительно небольшие затраты.

Благодаря этому сканеру вы легко сможете обыкновенным смартфоном найти не только проводку за стеной, но и любые коммуникации залегающие на глубине до 10см (пластиковые и металлические трубы, профиля, деревянные балки, арматуру и многое другое).

Ознакомившись с роликами можно подумать что все это некоторый рекламный трюк, однако устройство реально работает. Просто компания применила технологии, которые ранее использовались в медицине в иной сфере деятельности, и сделала это грамотным образом.

Walabot DIY не просто издает какой-то звук или сигналит загоревшейся лампочкой о том, что за штукатуркой находится проводка. Вы визуально на экране своего смартфона в режиме реального времени сможете найти и увидеть расположение проводов, труб, арматуры и других коммуникаций.

Активные частоты генератора при индуктивном методе

Также следует обратить внимание, сколько активных частот предлагает производитель и какие они. Есть мнение, что локация с использованием 2-х активных частот предоставляет ограниченные возможности, поэтому желательно использовать 3 активные частоты, обеспечивающие эффективное решение широкого спектра задач локации инженерных коммуникаций при увеличении избирательности поиска

Любой генератор выдает некий диапазон частот от низких до высоких, и связано это со спецификой поиска. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы.

Низкий сигнал не будет распределяться на другие коммуникации и, если на трассе отсутствует дефект, может уйти только через заземление, поэтому низкий сигнал незаменим для поиска в городских условиях, чтобы отстроиться от соседних коммуникаций. Высокая частота в связи с ее способностью переходить на соседние коммуникации используется для обнаружения врезок и отводов, при этом она быстрее затухает: чем выше частота, тем быстрее слабеет сигнал.

Чем больше диапазон частот генератора, тем шире возможности поиска.
