Меандр узм-50ц ухл4

Внешний вид и конструкция

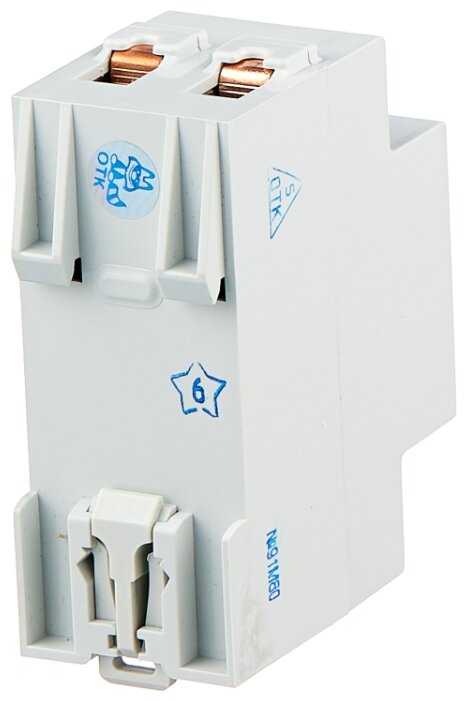

УЗМ-51М, как и другие устройства модульного исполнения, крепят на стандартную DIN-рейку. Корпус реле пластмассовый, с двумя верхними и двумя нижними клеммами туннельного типа.

Спереди на панели установлены два вращающихся регулятора, задающие максимальный и минимальный пределы напряжения для срабатывания реле, два прозрачных глазка и между ними кнопка «Тест».

Свечение нижнего глазка красным цветом означает включение аварийного режима. Свечение зелёным показывает, что всё в норме. Если верхний глазок светится жёлтым цветом, значит, контакты электромагнитного реле замкнуты.

Тестовая кнопка не только включает и отключает прибор, но с её помощью также задаётся время повторного включения.

Внутри корпуса расположены электромагнитное реле, микроконтроллер и варистор. Контакты реле разрывают фазный провод, а нулевой проходит шиной напрямую через корпус.

Что такое УЗМ и зачем он нужно

УЗМ — это аббревиатура от названия «Устройство Защиты Многофункциональное». Это небольшое по размерам устройство (35 мм в ширину) крепится на DIN-рейку. Любое УЗМ может быть установлено в сети любого типа — ТТ, TN-C, TN-S, TN-C-S. Выполняет несколько задач (оно же многофункциональное):

Отключает электропитание при снижении или превышении напряжения. Оба варианта — слишком низкое и слишком высокое напряжение — могут стать причиной выхода из строя бытовой техники. При восстановлении параметров сети питание автоматически восстанавливается.
Сглаживает импульсные (кратковременные) скачки напряжения, которые возникают при включении/выключении некоторых типов оборудования (того же двигателя в холодильнике или морозильной камере).
Модели УЗМ-50МД и УЗМ-51МД отслеживают появление искрения в проводке и отключают в этом случае питание.

УЗМ состоит из трех частей

То есть, установка УЗМ продлевает срок безаварийной эксплуатации электропроводки и подключенных к ней устройств. Также некоторые модификации — с приставкой «Д» — берегут дом/имущество от пожара. Зная состояние сетей в нашей стране, однозначно можно сказать — реле защиты от перенапряжения стоит использовать. И в доме, и в квартире. Это устройство не нужно, если на входе установлен стабилизатор, сглаживающий все неприятные моменты. Но цена на эти устройства далеко не всем позволяет их использовать, а УЗМ стоят порядка 2-3 тыс. руб. Замена не совсем равноценная, но действенная. Использовать можно не только УЗМ — устройства с похожими функциями есть и у других производителей. Называться они могут иначе, но задачи выполняют те же (или почти). Так что выбор есть.

Функции УЗМ и альтернативных устройств

Устройства с названием «УЗМ» различных модификаций выпускает Питерский . Над конструкцией идет постоянная работа, появляются новые модели с новыми характеристиками или возможностями. Но подкупает не только это, а то, что на удивление неплохо налажено сервисное обслуживание. Во время действия гарантии без вопросов ремонтируют или меняют вышедшие из строя аппараты. Гарантия дается на 5 лет. Исчисляется с даты продажи. Если дату продажи отследить невозможно (потеряли паспорт), считают с даты производства (стоит на корпусе). Если ехать далеко, можно позвонить, вам все объяснят по телефону. В общем, неплохой сервис.

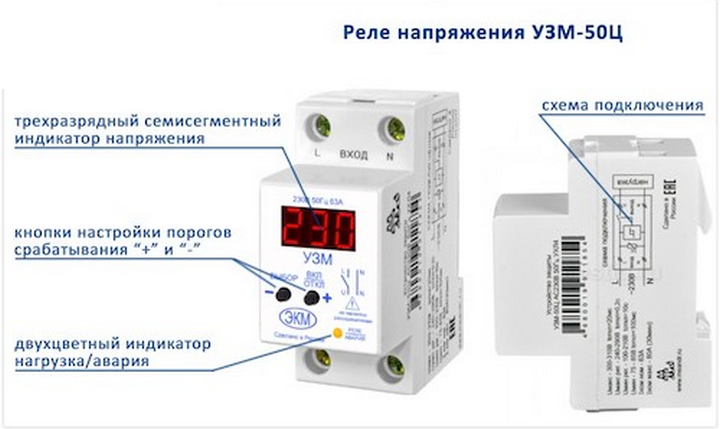

Как работает и как настроить реле

После подачи напряжения на УЗМ-50Ц происходит небольшая задержка времени, она настраивается пользователем от 2 секунд и выше. После включения контактов устройства питание подаётся на нагрузку, а на дисплее высвечивается его величина.

Вы можете настраивать верхний и нижний порог допустимого напряжения, при достижении которого произойдет отключение нагрузки. Настройка позволяет адаптировать прибор под особенности вашей электросети.

Из-за того что из органов управления всего две кнопки, многие пользователи испытывают сложности в освоении управления и настройки устройства. Этот процесс подробно описан в инструкции к прибору.

Рассмотрим основные принципы работы с меню устройства. Если коротко нажать на правую кнопку (вкл/выкл или «+»), то реле отключится и нагрузка обесточится, включать обратно таким же образом.

Если коротко нажать на левую кнопку («выбор» или «–»), то начнется переключение режимов. Рассмотрим их по порядку нажатий на «–», а в скобках указано обозначение режима на дисплее:

(А) Амперметр – сила тока в цепи сейчас.
(Р) Ваттметр – потребляемая мощность.
(Uhi) Верхний порог отключения – просто показывает установленный предел, а если в этом режиме зажать кнопку «–» на 5 секунд, то вы перейдете в режим настройки уставки верхнего порога отключения. После этого кнопками «+» и «–» изменяете значение. По умолчанию выставлен 270 Вольт.
(Ulo) Нижний порог отключения — если зажать кнопку «–» на 5 секунд, то вы перейдете в режим настройки нижнего порога отключения. После этого кнопками «+» и «–» опускаете или поднимаете значение. По умолчанию выставлен 170 Вольт.
(Ton) Задержка повторного включения – настраивается также, долгим нажатием на «–», по умолчанию – 5 секунд.
(U^) – показывает до какого уровня максимум повышалось напряжение в сети, для сброса держите «–» 5 секунд.
(U/) – минимальное напряжение в сети, сброс аналогично предыдущему.
(оFF) – количество отключений, сброс аналогично.

Внимание! Для сохранения настроек порогов отключения и таймера ничего не делайте, через 5 секунд это произойдет автоматически. На видео ниже вы можете увидеть основные особенности УЗМ-50Ц:

На видео ниже вы можете увидеть основные особенности УЗМ-50Ц:

Тем не менее, при всем объеме функций, УЗМ-50Ц не является заменой других защитных аппаратов, об этом сказано и на сайте производителя. Поэтому для большей надежности его следует применять в паре с полноценными УЗИП и другими приборами. В первую очередь это связано с тем, что варистор на входе УЗМ стоит не слишком мощный – он способен поглотить лишь до 200 Дж энергии. Поэтому нельзя его рассматривать как полноценный УЗИП, да и схема подключения УЗИП для этих целей задействует «землю». Это устройство можно заменить связкой из реле напряжения, например РН-113 и УЗИП.

На этом мы и заканчиваем рассмотретние характеристик и функций УЗМ-50Ц. Надеемся, теперь вам стало понятно, зачем нужен данный аппарат и как установить его в щитке.

Материалы по теме:

Назначение

Многие хозяева задаются вопросом, зачем нужен этот УЗМ? Отвечая на него, следует отметить, что основной функцией реле контроля напряжения является быстрое отключение потребителей при резких скачках и перепадах напряжения. Это происходит в тех случаях, когда ток выходит за установленные граничные пределы от 160 до 280 В. Дополнительно УЗМ обеспечивает защиту от скачков импульсного характера в одно- и трёхфазных сетях, возникающих при ударах молнии, а также в момент включения мощных электрических агрегатов.

Установка реле контроля напряжения осуществляется на вводе линии в помещение, перед всеми потребителями и нагрузками. В случае аварийных ситуаций УЗМ-51М разрывает цепь за доли секунды, не допуская выхода из строя подключенного оборудования.

УЗМ по сути является контроллером напряжения, состоящим из электромагнитного реле и защитного варистора. Его можно использовать при любой конфигурации и схеме подсоединения электрических сетей. Установка УЗМ не отменяет установку других защитных средств УЗО, автоматов и т.д.

Характерные особенности УЗМ:

Возможность регулировки границ срабатывания.
Может работать с дистанционным управлением.
Для защиты от импульсов используется варистор и полупроводниковые элементы.
Задержка по времени, устанавливаемая для высокого и низкого напряжения.

Приборы Меандр УЗМ чаще всего используются в быту и устанавливаются в квартирах и частных домах. При аварии объект оказывается полностью или частично обесточенным и находится в таком состоянии, пока напряжение не придет в норму.

Особенности конструкции

УЗМ оснащено варисторной защитной системой с расположенным внутри реле. Корпус прибора, изготовленный из пластика, в верхней части содержит входные контакты L и N, внизу- N и U. Конструкция их — туннельная, гарантирующая надежный зажим провода площадью до 35 мм2.

На передней панели размещены два индикатора. Первый показывает актуальный рабочий режим:

зеленый свидетельствует о нормальном режиме работы устройства;
красный показывает неисправность.

Вторая лампочка — желтого цвета. Она указывает на работу реле.

Также спереди размещена кнопка работы в режиме теста, осуществляющая управление устройством вручную. В корпус УЗМ расположены регуляторы лимитов рабочего интервала напряжений.

Конструкция УЗМ-51 достаточно проста и эргономична, интуитивно понятна даже для неспециалиста

Управляющая деталь — микроскопический контроллер PIC12F683, имеющий 6 выводов и работающий в онлайн-режиме. Каждый элемент устройства может длительное время работать под напряжением 440В. Плата содержит множество SMD-деталей.

Что такое УЗМ

В настоящее время многие квартиры и частные дома буквально насыщены всевозможной электроникой и оборудованием. В связи с этим, возрастает и вероятность их повреждения в случае каких-либо отклонений от нормативного значения напряжения.

Поэтому основное назначение УЗМ будет следующим:

Отключение питания в случае чрезмерного повышения или понижения напряжения. В обоих случаях может серьезно пострадать бытовая техника, а тонкая электроника сразу же выходит из строя. Когда параметры напряжения восстанавливаются, подключение питания возобновляется автоматически.
Сглаживание кратковременных импульсных скачков напряжения, возникающих при включении в другие сети, расположенные рядом, отдельных видов мощного оборудования – сварки, электродвигателей и т.д.
Некоторые модели, отмеченные маркировкой МД, могут отслеживать наличие искрения в проводке и своевременно отключать питание при возникновении аварийных ситуаций.

Использование многофункциональных устройств существенно увеличивает сроки эксплуатации проводки и устройств, подключенных к ней. УЗМ можно не устанавливать при наличии стабилизатора на входе. Стабилизирующие устройства эффективно сглаживают все недостатки, но и стоят они значительно дороже по сравнению с реле напряжения.

Основная функция прибора 50ЦМ

Прибор, который мы рассматриваем в нашей статье, нужен для защиты электросети на одну фазу от скачков напряжений. При этом данный прибор защищает не только саму электросеть, но и приборы электропотребления, подключенные к данной электросети.

Встречаются самые разные причины возникновения скачков напряжения:

Подключение старого, некачественного оборудования.
Подключение мощного прибора.
Подключение к электросети прибора с высоким пусковым током.
Ошибки на линии при общем функционировании электросетей.
Ошибки при подключении оборудования.
Другие причины возникновения скачков напряжения.

Этот защитный элемент работает автономно и самостоятельно обесточивает электросеть в случае обнаружения значительных отклонений величин напряжения в электросети.

Среди функциональных особенностей устройства УЗМ серии 50ЦМ можно выделить следующие:

Аппарат отключение оборудование, если регистрирует недопустимые изменения номинальных значений тока.
Защищает от импульсных скачков, возникающих в процессе работы сети.
Автономно включает электросеть, когда параметры стабилизируются. Это происходит спустя определённую, необходимую для лучшей работы сети задержку.
Снижает пусковые токи, если контакты замыкаются при переходе через ноль, а ёмкостная нагрузка включается. Это наиболее полезная функция для современных приборов электропотребления, обладающих импульсными источниками питания.
Есть опция, с помощью которой можно измерить напряжение. Подержав определённую кнопку в течение секунды, устройство покажет значение напряжения в сети в момент нажатия.

Важно отметить, что аппарат УЗМ серии 50ЦМ работает совместно с устройствами защитного отключения и автоматическими выключателями, а не заменяет их полностью. Прибор УЗМ 50ЦМ может работать в разных сетях

Схема подключения

Наиболее часто подключение УЗМ-51М выполняется в однофазных сетях на 220 В. УЗМ устанавливаются непосредственно на входе в квартиру или частный дом. К верхним клеммам подключаются фаза и ноль, приходящие от наружной сети. Далее к нижним клеммам подключаются провода, уходящие к потребителям. Чтобы не было путаницы, сбоку наносится схема подключения, а на корпусе возле клемм имеется соответствующая маркировка. В любом случае следует быть внимательным, поскольку у разных производителей входные и выходные клеммы располагаются по-разному.

Монтаж УЗМ-51М может выполняться ко всей нагрузке или только к отдельным группам потребителей. Место установки определяется заранее, но вначале устанавливается вводный автомат, затем, электросчетчик, а уже после них – многофункциональное устройство УЗМ.

Для трехфазной сети существует своя схема подключения УЗМ. Если три фазы переходят в три однофазные линии, то на каждую из них потребуется отдельный прибор. При подключении к трехфазным потребителям, потребуется и специальное защитное устройство.

Схема подключения УЗМ-50Ц

Существуют разные варианты подключения прибора фирмы Меандр УЗМ-50Ц. В первом случае (рис. 1) на вводе фазный и нулевой проводники подключаются к верхним контактам. Снизу прибора также имеются контакты, от которых фаза и ноль уходят к нагрузке. Эта схема используется чаще всего, и при срабатывании происходит размыкание фазы. Другая схема (рис. 2) используется редко и отличается включением в работу нулевого провода.

Если устройство защиты УЗМ-50Ц устанавливается в трехфазной электрической сети, схемы подключения, рассмотренные выше, используются отдельно для каждой фазы. То есть для нормальной работы потребуется три защитных устройства.

Принцип работы

С помощью регуляторов, установленных на корпусе прибора, можно выставить предел срабатывания реле по верхнему напряжению от 240 В до 290 В и по нижнему от 210 В до 100 В.

При подключении к питающей сети индикация на УЗМ-51М не срабатывает в течении первых 5 с. Мигание зелёного индикатора указывает на то, что происходит тестирование напряжения. Если оно соответствует заданным параметрам, электромагнитное реле включается, и об этом сигнализирует равномерное свечение жёлтого и зелёного светодиодов.

В нормальном режиме работы контроллер УЗМ-51М постоянно следит за величиной напряжения, а варистор демпфирует его импульсы до допустимой величины.

Виды терморегуляторов для теплого пола

Работа световой индикации отличается при различных аварийных режимах.

Мигающий красный индикатор предупреждает о том, что напряжение значительно превысило норму.

Если жёлтый светодиод погас, а красный горит непрерывно, значит, напряжение превысило установленную величину, и реле отключило нагрузку.

Мигающий сигнал зелёного индикатора показывает, что начался отсчёт времени повторного включения.

Зелёный и жёлтый светодиоды, горящие постоянно, сигнализируют, что напряжение полностью нормализовалось, и реле включено.

Если на панели начинает мигать зелёный светодиод при постоянно горящем жёлтом, значит, входящее напряжение сильно уменьшилось.

Мигающий нижний индикатор, поменявший зелёный цвет на красный, сигнализирует, что начался отсчёт времени отключения электромагнитного реле.

Вспыхивающий с частотой в две секунды красный светодиод и погасший жёлтый оповещают о выключении реле.

При нормализации напряжения сигнализация работает, как и в первом случае.

Поочередно вспыхивающий красный и зелёный свет напоминают о запуске устройства повторным нажатием тестовой кнопки.

Чем отличается УЗМ от УЗО

Надо сказать, что реле защиты от перенапряжения в любом его исполнении не заменяет УЗО или автомат защиты. Эти устройства дополняют друг друга, делая защиту более надежной:

Автомат следит за тем, чтобы не перегревалась проводка.
УЗО отключает питание при появлении утечек — пробое изоляции или прикосновении человека к токоведущим частям.
УЗМ следит за сетевым напряжением, отключая питание если параметры вышли за установленные границы.

Функции различных устройств защиты бытовой электросети

Как видите, все три устройства нужны. Как правило, при сборке щитка для дома и квартиры пренебрегают установкой именно реле напряжения. Это крайне недальновидно, ведь УЗМ продлевает срок эксплуатации электроприборов и электрооборудования в условиях нестабильного напряжения сети. В варианте с детекцией искрения — 51МД и 50МД — оно еще и повышает пожаробезопасность. Что очень актуально в деревянных и каркасных домах, но и не только для них. По статистике около 15% пожаров возникают из-за искры в проводке

Так что отслеживать искрение действительно важно

Особенности конструкции

На передней панели размещены два индикатора. Первый показывает актуальный рабочий режим:

зеленый свидетельствует о нормальном режиме работы устройства;
красный показывает неисправность.

Вторая лампочка — желтого цвета. Она указывает на работу реле.

Конструкция УЗМ-51 достаточно проста и эргономична, интуитивно понятна даже для неспециалиста

Аналоги у этого производителя

Стоит отметить, что УЗМ-50Ц не первый защитный прибор в линейке производителя, он пришел на смену популярному УЗМ-51М. Главное отличие от УЗМ-51М заключается в том, что модель «51М» представляла собой реле напряжения с варисторной защитой, его устанавливали чаще всего в паре с вольтамперметром ВАР-М01-083 или подобным.

УЗМ-50Ц совмещает в себе преимущества этих двух устройств в одном корпусе, а занимает всего 2 модуля в электрощите. Выше перечисленные приборы (51М и ВАР) занимали каждый по 2 модуля – итого 4.

На рисунке ниже вы видите линейку подобных универсальных защитных устройств от ЭКМ «Меандр»:

Так выглядит в электрощите три вольтамперметра и УЗМ-51М:

А так УЗМ-50Ц, разница в два модуля ощутима даже для дилетанта:

Назначение

Данные устройства выполняют сразу несколько функций:

Быстрое отключение оборудования и электроприборов в однофазных сетях в случаях выхода параметров напряжения за установленные граничные пределы. Точно так же защита срабатывает и при обрыве нулевого проводника.
Защита оборудования и других подключенных нагрузок на данном объекте от влияния скачков напряжения импульсного типа, произошедших в результате работы расположенных поблизости источников таких импульсов. В этом случае все приборы и электронная аппаратура оказываются надежно защищенными от разрушений и возможного возгорания.

Защитные устройства полностью контролируют состояние напряжения и предупреждают возможные причины, вызывающие срабатывание. После отключения в аварийном режиме устройство защиты УЗМ включается автоматически, когда сетевое напряжение приходит в норму. Такое включение происходит через определенное время задержки, настраиваемое пользователем.

Подобная защитная аппаратура может применяться при любых конфигурациях электрических сетей – TN-C, TN-S, TN-C-S, ТТ. Вместе с тем, ее использование вовсе не отменяет традиционные средства защиты – автоматы, УЗО и другие.

Кроме защиты, УЗМ-50Ц снижает пусковые токи при подключении нагрузок емкостного типа. В этом случае контакты реле замыкаются при нулевом значении сетевого напряжения, когда оно переходит через нулевой проводник.

Схемы подключения устройства защиты УЗМ51М

Монтаж прибора стандартный: в общую линейку на рейки DIP 35 мм с помощью быстозажимных фиксаторов.

Никаких ограничений по взаимному размещению для УЗМ нет: ни температурных, ни монтажных.

Подключение в однофазную сеть осуществляется следующим образом:

фазная линия подводится к контактам «L» вход (IN) и выход (OUT);
фиксация производится с помощью трех типов отверток, с одинаковой степенью надежности;
нулевая линия «N» может подключаться тремя способами:
- одностороннее подключение к любому контакту «N»;
- сквозное подключение с обеих сторон, как в обычном автомате защиты;
- подключение с принудительным размыканием линии «N» на входе, для ручного отключения УЗМ по признаку «отсутствует нуль».

Подключение в трехфазную сеть (применяются три устройства):

фазные линии подводятся к контактам «L» вход (IN) и выход (OUT), как и при однофазном подключении;
нулевая линия «N» подключается односторонне, на входную сторону автоматов УЗМ.

Назначение УЗМ-51МД

Сокращенное название УЗМ расшифровывается как устройство защитное многофункциональное, а символ «Д» в маркировке означает возможность защиты от искрения при возникновении электрической дуги.

Прибор выполняет стандартную защитную функцию во время скачков и перепадов напряжения в однофазных электрических сетях. Наличие варистора позволяет справляться с импульсными перенапряжениями, возникающими под влиянием мощного оборудования, расположенного поблизости. Таким образом, вся работа устройства состоит в защите электроприборов и оборудования, предотвращении возгорания, переходящего в пожар.

Основные свойства УЗМ являются следующие:

Защищает домашние и другие сети от негативных явлений, связанных с искрением и электрической дугой.
Может использоваться в сетях с любой конфигурацией, с различными схемами подключения, при наличии или отсутствии заземления.
Выполняет собственные задачи и не может служить заменой обычным защитным устройствам – автоматам, УЗО и другим.
Не реагирует на кратковременные провалы напряжения, продолжающиеся не более 0,5 секунды. В таких случаях нагрузка не отключается и остается в работе.
Защита от перенапряжений и провалов напряжения в двух уровнях с соответствующими задержками по времени.
Наличие варисторной защиты позволяет эффективно бороться с импульсными скачками напряжения.
Возможность настраивать задержку включения на требуемый промежуток времени.

Основные технические характеристики и габариты

УЗМ-51М работает при номинальном напряжении 220 В с частотой 50 Гц;
максимальное напряжение — 440В с частотой 50 Гц;
номинальный ток — 63 А;
максимальный ток — 80А;
номинальная мощность нагрузки — 15,7 кВт;
максимальная мощность — 20 кВт;
максимальная энергия поглощения — 200 Дж;
при повышении напряжения порог отключения можно менять от 240 в до 290 В;
при понижении напряжения можно менять от 100 В до 210 В;
отклонение пороговых величин не более 3 %;
импульсная защита срабатывает за время менее 25 нс;
есть возможность переключения времени повторного включения с 10 с на 6 мин;
температура эксплуатации от -25°С до +55°С;

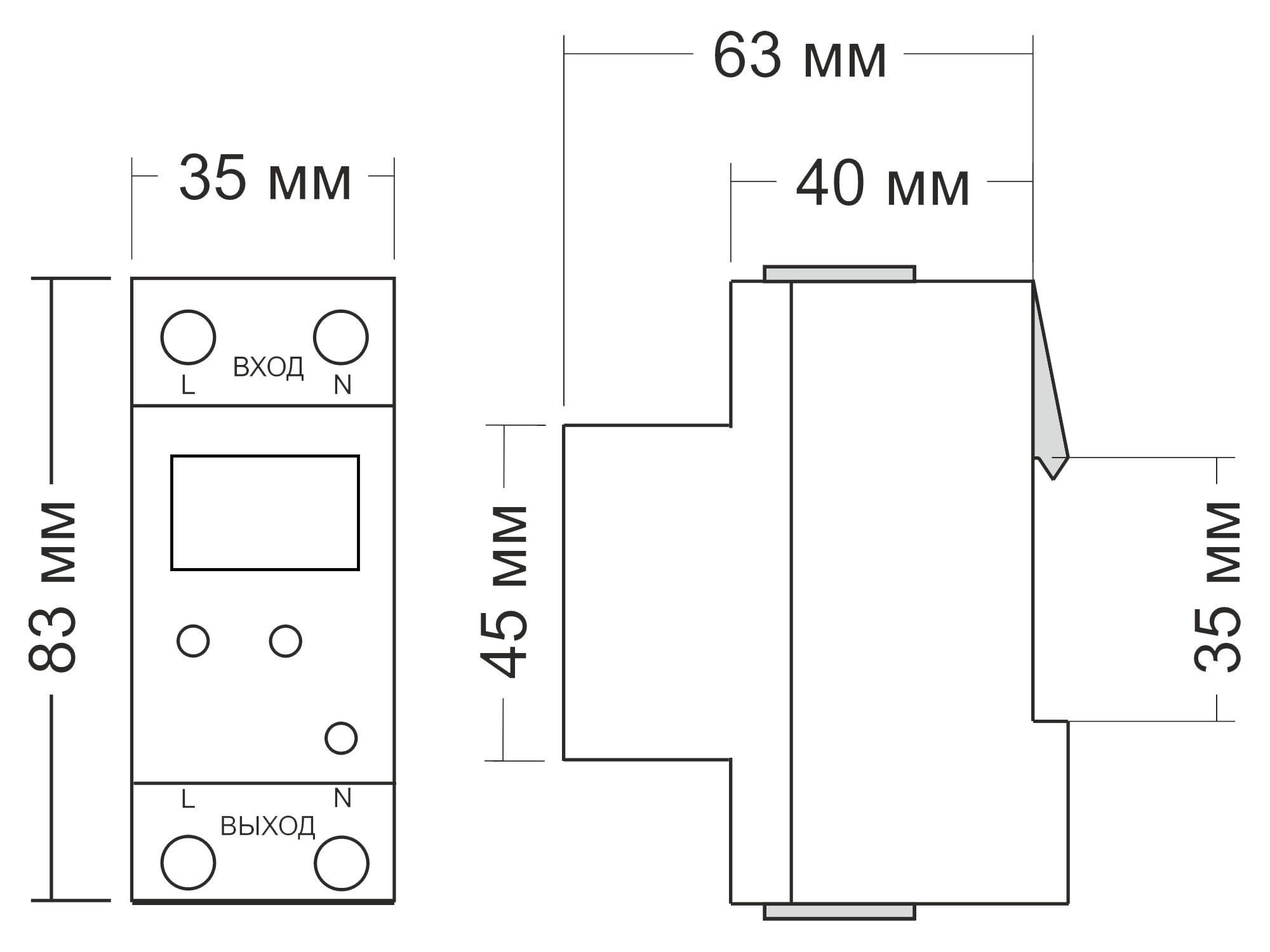

габаритные размеры — 83х35х67 мм;
масса — 140 гр;
срок службы не менее 10 лет.

Устройство и внешний вид

УЗМ-50М и 51М, 16М состоит из двух частей. На входе стоит варистор — он сглаживает кратковременные всплески или проседания напряжения, которые образуются при включении оборудования, имеющего электромоторы. На выходе стоит электромагнитное реле, которое отключает нагрузку при опасном напряжении в сети. В моделях 51 МД и 50 МД добавлено еще одно устройство — обнаружение искрения. Так что модификация с буквами «МД» — противопожарная.

К клеммам можно подключать проводники сечение которых не более 35 мм² (в модели УЗМ 16 провода до 2,5 мм²). Линейные провода подключаются к верхним клеммам, нагрузка — к нижним. При срабатывании разрываются только фазные провода, нейтраль не коммутируется. Она идет напрямую на выход. Любое из устройств может устанавливаться как на входе в дом или квартиру, так и на отдельные группы потребителей.

Внешние отличия хорошо заметны. У УЗМ-50МЦ есть цифровой индикатор, благодаря которому можно оперативной отслеживать напряжение, ток и мощность

Лицевая панель различных модификаций может иметь существенные отличия. Однако в любой модели присутствую индикаторы работы/аварийного отключения (зеленый — в работе, красный — отключен). Есть светодиод, который меняет цвет в зависимости от того, по «дуге» произошло отключение, или из-за аварийных параметров напряжения. Есть также кнопки ручного управления, в модификации УЗМ-51МД — ручки регулировки пределов включения и отключения электропитания.
