Как правильно подключить дифавтомат?

Что такое дифференциальный автомат и как он работает

Дифференциальный автомат — защитное устройство, при аварийной ситуации отключающее одновременно и фазу, и ноль. Причем отслеживается одновременно наличие короткого замыкания (КЗ) и отключение линии при этом состоянии, а также наличие токов утечки, также с отключением питания. Если быть точным, то функции этого устройства такие:

• отслеживание токов КЗ и отключение линии при возникновении ситуации;
• отключение при перегрузке (когда ток превышает максимальное значение, что приводит к перегреву проводов, возможному повреждению изоляции);
• наличие токов утечки (кто-то прикоснулся к токоведущим частям, возникла утечка за счет повреждения изоляции).

То есть, дифавтомат выполняет функции связки УЗО+автомат защиты. Фактически это два этих устройства в одном корпусе. Это и хорошо, и плохо.

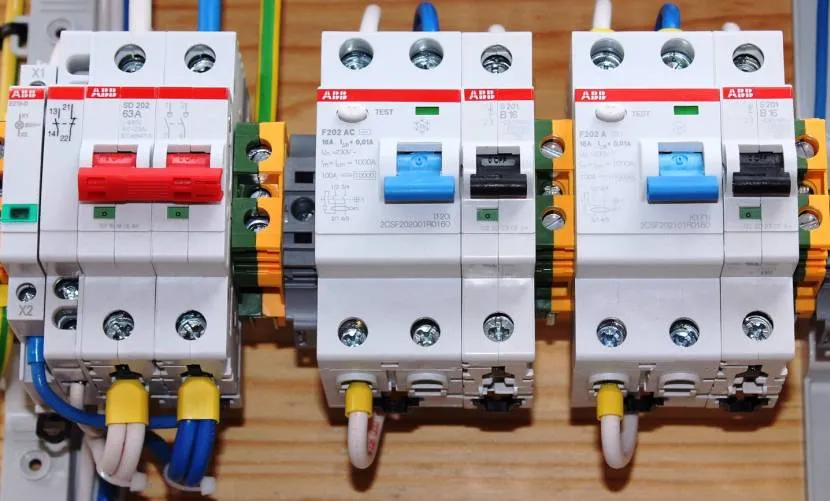

Дифференциальный автомат выполняет функции УЗО и автомата, а места занимает меньше

Плюсы и минусы

Главный аргумент в пользу дифавтомата — ваша проводка и ваша безопасность под защитой (если все сделано правильно). Второй положительный момент в том, что выбрав подходящий номинал по току, нет необходимости думать о правильном подборе УЗО, так как он «встроен» внутрь. Еще один плюс — в шкафу они занимают меньше места, чем два устройства (если брать их одной фирмы, одной линейки). И еще: подключение в электрическом шкафу более простое — меньше шансов запутаться.

Теперь о недостатках. При сработке некоторых моделей, не оснащенных соответствующими флажками, определить что явилось причиной срабатывания — «КЗ» или утечка — невозможно. Это значительно усложняет поиск неисправности. Выход — ставить устройства с флажками. Второй минус — при выходе из строя только одной «части» дифавтомата, придется менять его полностью. А это значительно дороже, чем замена отдельно УЗО или автомата.

Выбирать вам

Еще такой момент: не во всех населенных пунктах имеется достаточный выбор этих устройств. Так что, при необходимости замены, возможно, придется сидеть без света дольше — ждать пока доставят нужный. Выход есть и тут  — ставить дифференциальные автоматы в ключевых местах. Именно там, где они нужны.

Где лучше установить дифавтомат вместо УЗО

Если сеть простая и не планируется установка защитных автоматов на группы потребителей, вместо УЗО  на входе лучше поставить дифавтомат. Такая простая сеть часто бывает на дачах — несколько розеток да ламп для освещения. После счетчика лучше установить дифференциальный автомат, а не УЗО. Это значительно повысит безопасность вашей сети.

Второй момент, где лучше установить дифференциальную защиту — на мощном потребителе, особенно если в процессе используется вода. Также поступают если линия идет в подвальное помещение, на уличное освещение, баню, другие отдельно стоящие строения.

На этих же позициях можно поставить УЗО+автомат. Это равноценная замена, но сложность схема при этом возрастет. Только учтите, что для того чтобы отключалась не только фаза, но и ноль, необходимо устанавливать двухполюсные автоматы.

https://youtube.com/watch?v=KCgapp3Vxxc

Монтаж и подключение

Перед тем как непосредственно приступить к подключению дифавтомата в однофазную сеть или трёхфазную, его устанавливают в электрический щиток. Монтаж не связан с какими-то сложными действиями и по силам даже не очень опытному человеку.

По рекомендациям электриков устройство перед установкой необходимо внимательно проверить на отсутствие трещин и сколов. Далее, следует обесточить входную линию. Для этого обычно выключается вводный автомат, располагающийся перед счётчиком.

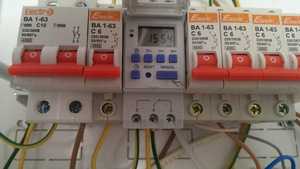

Сам модуль дифференциальной защиты закрепляется на дин-рейку, заранее установленную в щитке. Эта планка имеет выступы с верхней и нижней стороны, а устанавливаемое изделие защёлку на тыльной стороне.

Для сцепления их между собой на рейку надевается верхнее крепление, а затем с небольшим усилием прижимается низ устройства до щелчка. После чего в горизонтальной плоскости автомат можно перемещать в любое место по всей длине дин-рейки. С нужных проводов снимается изоляция — около 10 мм — после чего они вводятся в гнёзда автомата и прижимаются винтовыми зажимами. Существует правило, что вводные провода заводятся сверху, а идущие к нагрузке снизу. Также выдерживается цветовая маркировка провода: фазовые выполняются коричневым цветом, нейтральные — синим, а заземление — зелёным.

Как только устройство будет установлено на своё место, переходят к его подключению. При этом отличие однофазной сети от трёхфазной заключается в количестве токовых проводов: 1 или 3, а принцип расключения одинаковый. Существуют три вида соединения:

• вводное;
• селективное;
• с заземлением.

Типовое коммутирование

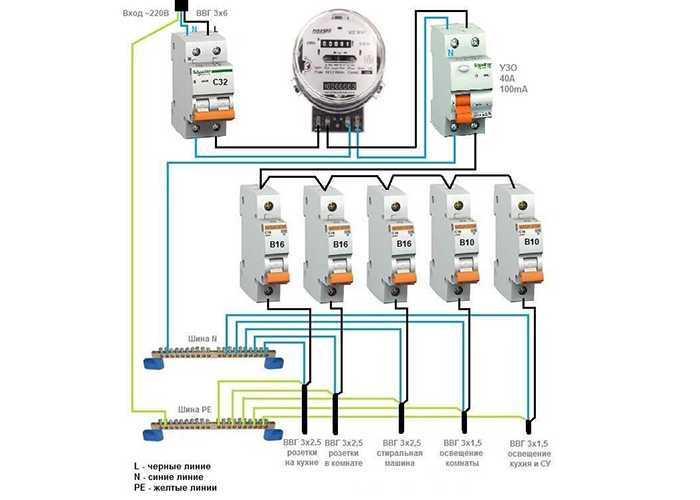

Наиболее распространённым вариантом является схема подключения дифавтомата в качестве вводного устройства. Такое расположение подразумевает его установку сразу же в линии после счётчика или вводного отдельного автомата. Тут принципиальной разницы, где устанавливать устройство: до или после вводного пакетного выключателя, нет.

Расключение происходит следующим образом: фазовый провод, идущий от счётчика, заводится в верхнюю клемму устройства, обозначаемую на корпусе латинской буквой L, нейтральный фиксируется в клемме, подписанной буквой N. С нижних контактов дифавтомата нейтральный провод заводится на нулевую колодку, а фазовый подключается к пакетным выключателям. Затем с каждого выключателя он направляется в сторону защищаемой им нагрузки, туда же протягивается нейтральный провод с клеммой колодки.

Такое подключение позволяет защитить все провода и оборудование от повреждения, а человеческий организм от тока утечки в случае возникновения аварии на любой распределительной линии. Но при этом обесточен будет весь дом, причём это касается как розеточной группы, так и освещения.

Селективная схема

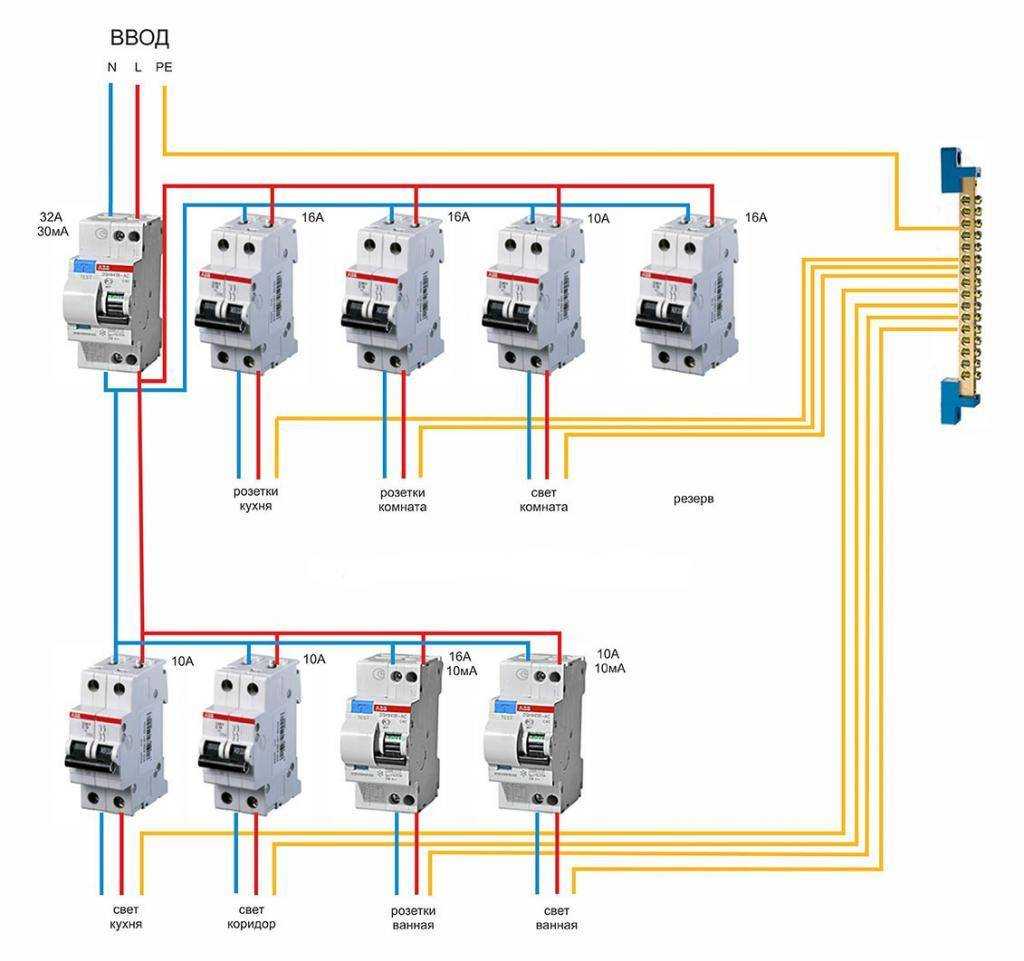

Здесь используется как вводный дифавтомат, так и отдельные модули на различные нагрузочные линии. Начало коммутирования совпадает с предыдущим способом. Но перед расключением пакетных автоматов провода подключаются к групповым комбинированным устройствам. Для этого фазовый проводник подсоединяют к стоящему сразу за ним дифференциальному модулю, а от него уже ставят перемычку ко второму, и так проходят все устройства. Нейтральный же проводник от нулевой шины подводят к каждому автомату своим отрезком провода. С выхода модулей проводники заводят на пакетные выключатели, а затем к нагрузке.

Преимуществом такого варианта является способность системы обесточивать часть схемы, где произошла авария, при этом оставшаяся будет полноценно работать. Селективность схемы подразумевает использование устройств от большего к меньшему, то есть вводное устройство должно иметь большие электрические характеристики срабатывания, чем групповые. Например, устанавливаемый модуль на группу выбирается с током утечки 30 мА, а вводный 100 мА.

В частном секторе электрокабель состоит из 3 проводов для однофазной сети и 5 для трёхфазной. Дополнительным проводником является заземление. В этом случае заземляющий элемент подключается на отдельную колодку и с неё напрямую проводится к нагрузке.

Как только расключение будет закончено, с помощью мультиметра следует проверить, нет ли на линиях короткого замыкания. Если всё в порядке включается вводный автомат. Работоспособность дифференциальных модулей проверяется с помощью кнопки «тест», предусмотренной в их конструкции.

Варианты подключения АВДТ

Перед тем как подключить диф автомат всегда сначала выбирают способ. Ведь электромонтажные работы могут проводиться в однофазной или трехфазной сети. В первом случае напряжение составляет 220 В, а во втором варианте – 380 В.

Кроме того, электропроводка может быть двух- или трехжильной. Второй случай означает наличие в доме заземления. Все эти условия учитывают, когда решают, как подключить дифференциальный автомат. Выбранный способ повлияет на размер электрощетка и тип защитного прибора.

Схема с одним вводным защитным автоматом

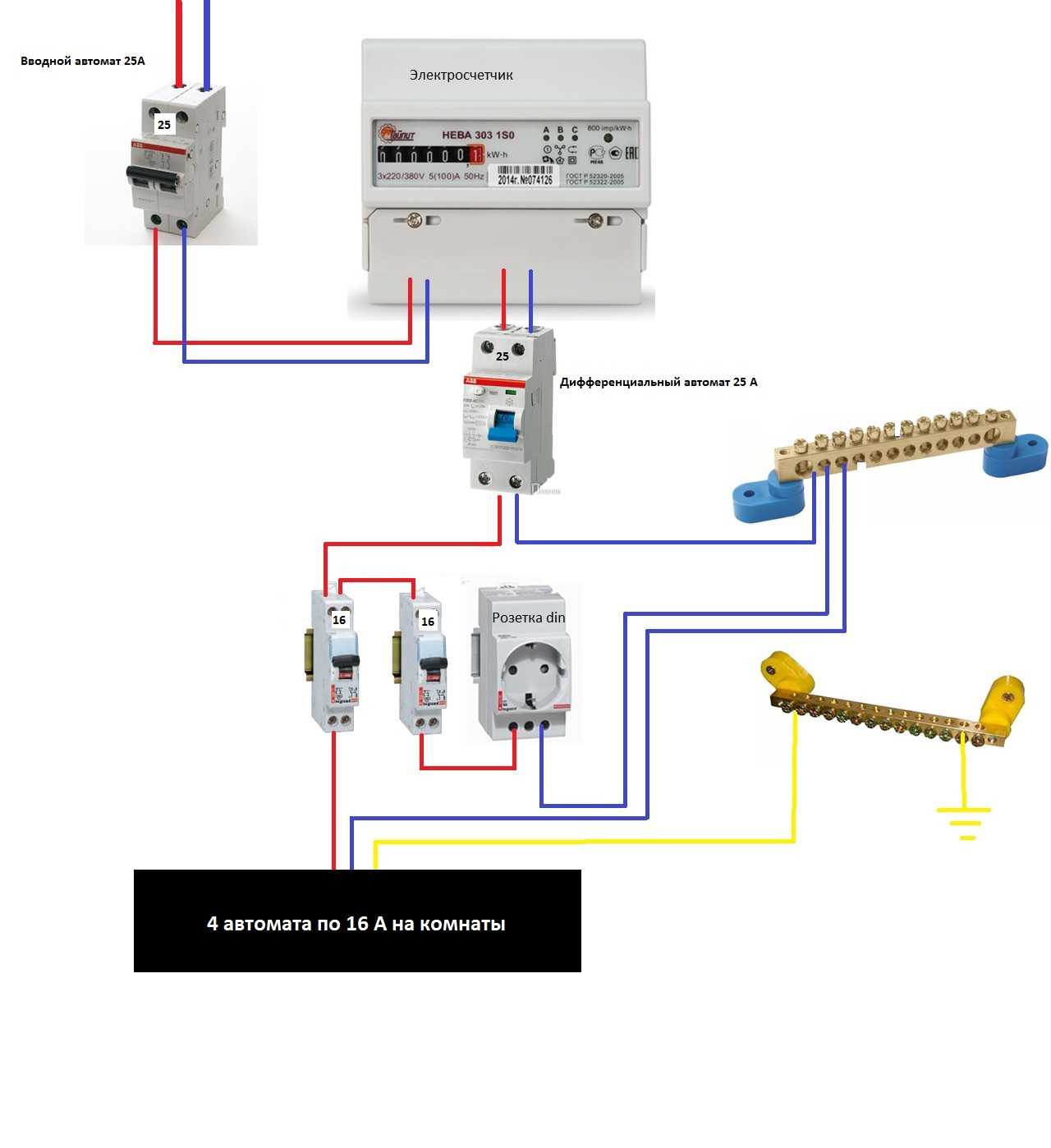

Если воспользоваться этим вариантом, можно выполнить подключение дифавтомата в однофазной сети с заземлением или при его отсутствии. Схема подразумевает монтаж исключительно одного защитного устройства. АВДТ устанавливают на вводе в дом сразу после электрического счетчика. Затем к прибору выполняют подключение всех электроконтуров постройки.

Схема с одним вводным дифавтоматом Источник oboiman.ru

При возможности также выполняют в начале каждого внутридомового электрического контура установку дополнительных автоматических выключателей. Их наличие позволит проводить ремонт проводки в конкретных помещениях. При этом не придется обесточивать весь дом.

Вариант с установкой только одного вводного дифавтомата – это бюджетный способ подключения АВДТ. Однако даже он позволяет не беспокоиться о поражение током, если люди в доме случайно заденут поверхность, которая находится под напряжением.

Перед тем как подключить дифавтомат в щитке, точно определяют, где у прибора верх и низ. Ведь провода от электросчетчика соединяются с верхними клеммами защитного устройства. При этом из нижней части автомата выходят жилы, которые расходятся по всему дому.

Подключение проводов от счетчика всегда выполняется к верхним клеммам автомата Источник vyborok.com

К плюсам схемы с одним вводным дифавтоматом относится:

• простой монтаж;
• минимальные расходы;
• возможность установки более компактного электрощита благодаря использованию только одного защитного прибора.

Недостатком этой схемы является затруднительный поиск причины обесточивания дома, когда срабатывает дифференциальный автомат. Ведь придется выполнить обследование всех помещений. Это займет много времени.

Двухуровневая схема подключения АВДТ

Такой вариант представляет собой более надежную схему. Помимо этого, двухуровневую систему проще обслуживать. Такое подключение дифференциального автомата подразумевает использование нескольких защитных устройств. Их количество зависит от числа внутридомовых электрических контуров.

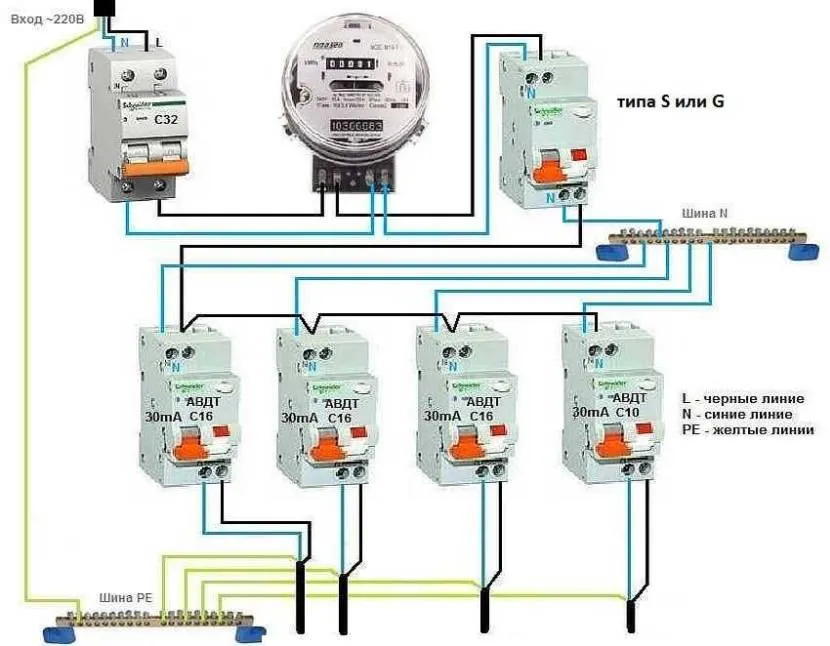

В этой схеме используется основной дифавтомат, который устанавливают после электросчетчика. Он представляет собой один из уровней защиты. Это устройство контролирует общую нагрузку от всех подключенных бытовых приборов. К нему выполняется параллельным способом подсоединение других дифавтоматов. Они устанавливаются на каждом электрическом контуре дома.

Двухуровневая защита путем подключения нескольких дифавтоматов Источник stroychik.ru

Временная, токовая характеристика

Данный параметр предопределяет возможность выдерживать автоматом переходные токовые броски. Т.е. в процессе пуска электрооборудования происходит скачок тока в сети, чтобы автомат не реагировал на такие резкие изменения, он может отличаться по конструкции магнитного выключателя.

В целом, различают три вида автоматов: категория B – автомат может выдерживать кратковременное превышение тока в пять раз, относительно номинального, категория C – в десять раз и категория D – в 20 раз соответственно.

Выбор той или иной категории предопределяется видом нагрузки: активная, индуктивная или емкостная.

Определение, устройство и принцип работы

Понимание, как работает дифавтомат, позволяет не совершить ошибку во время его подключения. Установка устройства нередко выполняется уже в существующую электрическую сеть, а не только при ее первоначальном монтаже. Для правильного выполнения работы нужно знать возможные варианты подключения. Однако вначале еще необходимо разобраться, что такое диф автомат в электрике.

Итак, он представляет собой электромеханический прибор. Это коммутационное устройство. Оно правильно называется – автоматический выключатель дифференциального тока. Для удобства используется аббревиатура АВДТ. В его конструкцию входит устройство защитного отключения, которое обычно сокращенно принято называть УЗО, а также автоматический выключатель.

Комбинированный прибор в виде дифавтомата и отдельное УЗО Источник pikabu.ru

Благодаря объединению двух приборов после установки АВДТ удается предотвратить:

• поражение электричеством людей, если они случайно коснуться линии с утечкой тока;
• перенапряжение электрической сети из-за возросшей нагрузки;
• короткое замыкание.

Во время возникновения любой из трех ситуаций происходит отключение электросети. Ведь теперь известно, какую конструкцию имеет дифференциальный автомат – что это комбинированное устройство. Одна его часть представляет собой защитный автомат с двумя расцепителями – электромагнитный в виде катушки и тепловой, который имеет форму биметаллической пластины.

В автоматическом выключателе электромагнитный расцепитель обеспечивает защиту путем отключения питания, когда в сети возникает короткое замыкание. Он реагирует на высокий ток. При этом биметаллическая пластина обесточивает электролинию, если происходит рост нагрузки больше допустимого значения. Избыточная величина определяется по степени нагреву пластинчатого расцепителя. Размыкание сети происходит, когда у него повышается температура.

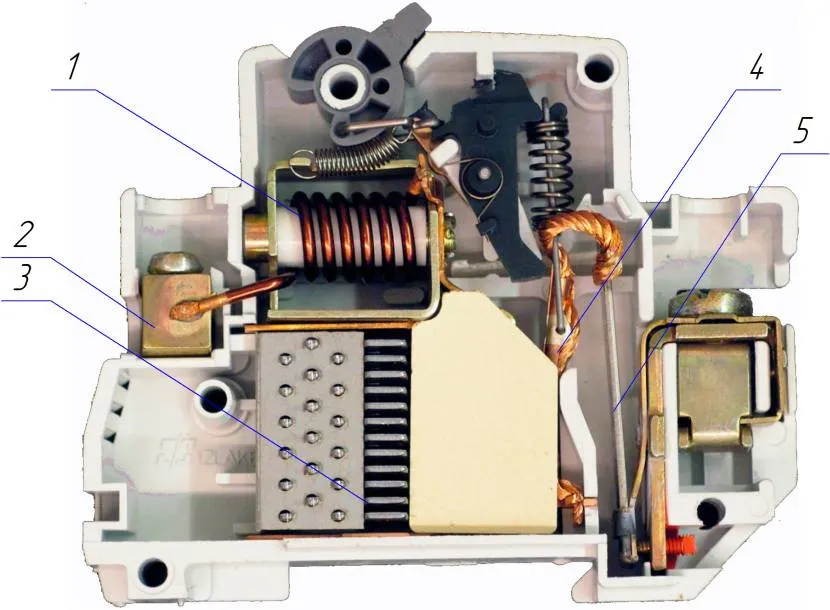

Электромагнитный (поз. 1) и биметаллический пластинчатый (поз. 5) расцепитель Источник blog-potolok.ru

В АВДТ используются защитные автоматы с двумя и четырьмя полюсами. Их тип зависит от числа фаз в электросети. Конструктивной особенностью автомата является отсутствие клемм для заземления. Поэтому он соединяется только с нулем и фазой. По этой причине не должно возникать сомнения, будет ли работать дифавтомат без заземления.

Основным элементом второй части дифавтомата в виде УЗО является реле. Когда электросеть нормально функционирует, на него действуют одинаковые магнитные потоки. Поэтому не происходит разъединения электрической линии. Если же электричество начинает уходить в землю (возникают утечки тока), на реле начинают действовать магнитные потоки разной силы. В результате происходит нарушение равновесия. Поэтому реле разрывает сеть.

В конструкции дифавтомата также присутствует дифференциальный трансформатор. Именно он реагирует на разные значения тока в фазном и нулевом проводе, что позволяет определить утечку. Причиной возникновения разницы может спать контакт пользователей с приборами под напряжением или замыкание оборудования с токопроводящими поверхностями.

Конструкция защитного прибора, включая дифференциальный трансформатор Источник oboiman.ru

Производители выпускают не только электромеханические механизмы защиты. Потребителям еще доступны электронно-механические дифавтоматы. Такие устройства отличаются наличием в конструкции управляющей микросхемы.

Схемы подключения дифавтоматов: основная информация

Варианты подсоединения дифференциальных автоматов обусловлены особенностями и характеристиками самих приборов. Необходимо понимать вероятные схемы для обеспечения максимальной защиты, в противном случае вы не только рискуете напрасно потрать деньги, но и ставите под угрозу свою жизнь и имущество.

Один дифавтомат на вводе

Подобная схема предполагает, что будет только один дифавтомат, который устанавливают сразу после электрического счётчика. К выходам прибора подсоединяют все контуры сети. Если вы хотите при необходимости отключать контуры, в истоке каждой сети ставьте концевые выключатели. С таким решением вы сможете проводить диагностику и ремонт сети в отдельных помещениях без полного отключения жилья от питания.

Схема с одним диф автоматом считается самой дешёвой. Но, несмотря на бюджетный выход, она даёт гарантию безопасности для пользователей при случайном прикосновении к источнику питания.

ФОТО: oooevna.ruНедостатком этого бюджетного варианта являются сложности с поиском поломок. Придётся искать альтернативные способы определения места утечки

Двухуровневая схема

Более прагматичной считается система, при которой есть один дифференциальный автомат на входе и ещё несколько – на втором уровне в каждом контуре.

Для обустройства такой схемы потребуется специальный щиток, в котором можно произвести подсоединение.

Для экономии специалисты рекомендуют на второй уровень выбирать менее мощные устройства. Эффективность системы при этом не пострадает.

Имеет смысл замкнуть в индивидуальный контур приборы, потребляющие много энергии: стиральную машину, электроплиту, холодильник и т. д.

Схема на двух уровнях безопасна и надёжна, АВДТ в ней дублируют друг друга, и поиск утечки в этом случае значительно облегчён. Вы можете при необходимости отключить отдельный контур для ремонта.

ФОТО: stroychik.ruНедостаток у этой схемы только один – нужно купить несколько автоматов и найти место для их размещения

Один уровень АВДТ

Принципиальное отличие от двухуровневой системы только в том, что нет общего дифавтомата на входе. С одной стороны, вы экономите на втором устройстве, с другой – потребуется общая шина для коммутации и отсутствие дубляжа. Именно это отсутствие делает схему менее надёжной и потому менее популярной.

АВДТ без заземления

Если заземления в контре нет, то принципиально установка дифавтоматов не отличается. Отличие заключается лишь в наличии заземляющей жилы. Монтаж в этом случае намного проще, но, с другой стороны, и риск выше. Если ваша проводка принадлежит дому старой постройки, то заземления там в принципе может быть не предусмотрено.

Дифференциальное устройство способно обезопасить человека от удара током при случайном контакте не хуже, чем заземляющий контур.

Трёхфазная сеть

Для подключения мощных приборов может понадобиться сеть в 380 В. В этом случае схема подключения АВДТ принципиально не отличается, а вот требования к конструкции устройств совсем другие. При трёхфазном подключении у дифавтомата должно быть по 4 входных и выходных клеммы. При такой схеме обязательно заземление, это дополнительная гарантия безопасности.

Селективные дифавтоматы

Как уже было сказано, есть АВДТ с замедленным срабатыванием при вероятной утечке. Такие устройства используют только в двухуровневых схемах. Использование в других схемах не предусмотрено.

ФОТО: stroychik.ruЗадержка в срабатывании даёт возможность обесточивать только один контур при аварийной ситуации в автоматическом режиме

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

Простейшая защита

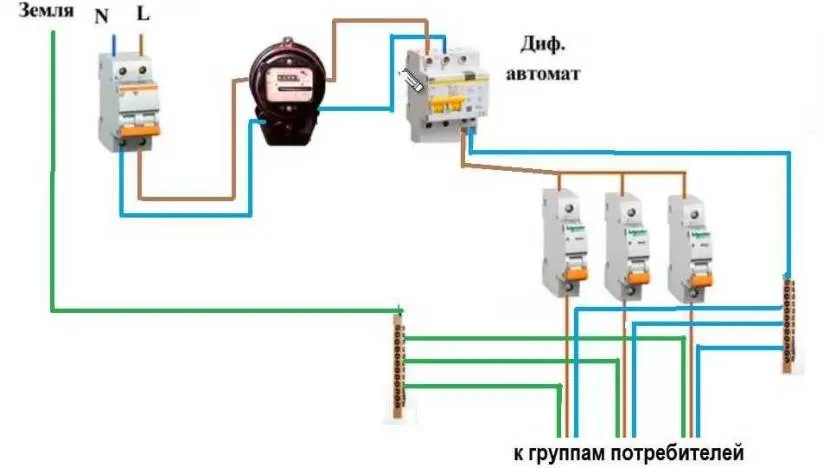

Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети

Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата

Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

Надежная защита

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

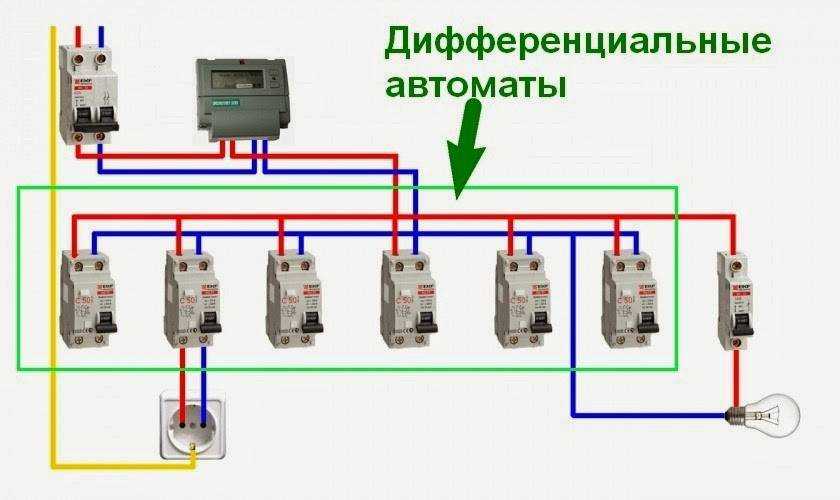

Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока, короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

Без заземления

Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

В этом случае подключение дифавтомата осуществлялось по следующему принципу:

Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

В трехфазной сети

Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

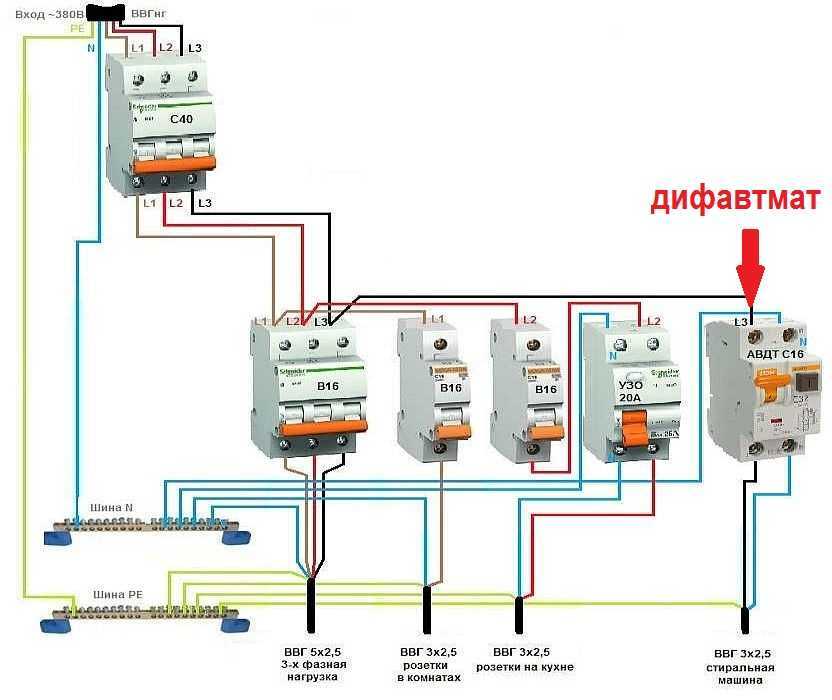

На схеме показано, как подключить трехфазный дифавтомат к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

Методы подключения

Известны четыре варианта подключения:

1. Подключение двухполюсного к однофазной сети.
2. Подключение четырехполюсного к трехфазной сети с применением нейтрали.
3. Подключение четырехполюсного к трехфазной сети без использования нейтрали.
4. Подключение четырехполюсного в однофазной сети.

Рассмотрим каждый случай в отдельности.

Подключение двухполюсного УЗО к однофазной сети

Двухполюсный УЗО к однофазной сети

Среди всех перечисленных методов подключения, это, пожалуй, самая распространенная схема. При ее подключении отсутствуют сложные обороты. Более того, такой прибор можно подключить и самостоятельно. Для этого на корпусе или в паспорте необходимо узнать, где именно на автомате располагается нейтраль или ноль, а также фаза. Как правило, на автомате указаны такие знаки 1,2 и N. 1 – подразумевает приходящий фазный проводник, 2 – исходящий фазный проводник и N обозначает ноль или нейтраль.

Бывали случаи, когда устройство выходил из строя. Почему? Все дело в том, что через него прошел ток, превышающий его номинальный рабочий ток. Чтобы такого не было в вашем случае, покупайте прибор с как можно с большим номинальным рабочим током

Более того, при подключении важно соблюдать правильную последовательность. Иначе в процессе его эксплуатации могут возникнуть проблемы. Например, если при подключении перепутать клеммы ноль с фазой, то прибор сразу выйдет из строя

Например, если при подключении перепутать клеммы ноль с фазой, то прибор сразу выйдет из строя.

Подключение четырехполюсного УЗО к трехфазной сети с применением нейтрали

Четырехполюсный УЗО трехфазная сеть, нейтраль

Такой метод подключения также достаточно распространен. Принцип его подключения практически ничем не отличается от однофазной сети. Только в этом случае монтируется четырехполюсной УЗО. В нем имеется четыре приходящих провода, которые на автомате обозначаются так А, В, С и ноль (N). Как правило, схема подключения указана на корпусе автомата. Единственное отличие может заключаться в том, что на четырехполюсном приборе ноль может находиться с другой стороны. Самое главное, правильно подключить выходы и входы.

Такие УЗО используются для защиты от пожара электропроводки на большие токи утечки. Если использовать его для защиты от поражения током человека, то рекомендуется использовать точку утечки, которая равняется от 10 до 30 мА.

Для самой же защиты устройства непосредственно перед ним монтируется автоматический выключатель.

Также при подключении крайне важно соблюдать цветовую маркировку провода, а также подключение нулевого и фазного проводника

Подключение четырехполюсного УЗО к трехфазной сети без использования нейтрали

Подключение к трехфазной сети без нейтрали

Данную схему используют в большинстве случаев для подключения трехфазных электродвигателей. Автомат отключит его от сети, как только возникнет небольшое замыкание обмоток. Для подключения трехфазного двигателя необходимо три фазы питающего напряжения, а именно А, В и С. Также потребуется защитный проводник РЕ, который будет служить в качестве заземления корпуса. В результате нет смысла приобретать пяти жильный провод, а достаточно будет четыре жилы.

Подключение четырехполюсного УЗО в однофазной сети

Четырехполюсный УЗО однофазная сеть

Это использование можно смело назвать нерациональным и целесообразным. Однако в некоторых случаях это единственное верное решение. Например, если в будущем вы планируете расширить электропроводку, переведя ее на трехфазную сеть или добавить несколько однофазных сетей. Более того, такую схему используют в случаях временного использования аварийной замены неисправного двухполюсного УЗО. Подключение проходит достаточно просто. Для этого ноль и фаза подключается к соответствующей клемме. При этом подключение фазного проводника на клемму выполняется только в том случае, если подключена в данный момент кнопка «Тест». Такая клемма располагается рядом с нулевой.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

• подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
• дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
• фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
• электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

Особенности конструкции дифференциальных автоматов

Комбинированный прибор состоит из двух главных узлов:

• Автомат защиты, у которого два расцепителя. Электромагнитная катушка обеспечивает выключение питания в магистрали при коротких замыканиях. Тепловой расцепитель в виде биметаллической пластины нужен для обесточивания сети в случае увеличения предела нагрузки. У приборов бывает 2 (однофазная сеть) или 4 полюса (трехфазная сеть);
• УЗО. Элемент защитного отключения не дает разъединить линию за счет реле. Узел в нормальных условиях генерирует магнитные потоки, равные по силе. При наличии токовой утечки реле переключается, обесточивая сеть.

Помимо УЗО и АВ дифавтомат включает дифференциальный трансформатор и электронный усилитель.

Преимущества и минусы устройств

Дифференциальные автоматы при условиях правильного монтажа обеспечивают надежную защиту электролинии. При покупке прибора с номинальным параметром тока в 16, 20, 25, 32 Ампер не нужно дополнительное УЗО.

К недостаткам относят отсутствие маркера-флажка у моделей некоторых производителей. Без этого обозначения сложно установить причину выключения питания.

Токовые параметры для бытовых сетей

По параметрам тока для срабатывания защиты устройства разделяют на классы:

• В – допустимая нагрузка в 5 раз;
• С – допустимая нагрузка в 10 раз;
• D – допустимая нагрузка в 20 раз.

При минимальной емкости оборудования подойдут приборы В-класса, для квартиры или частного дома – С-класса.

Особенности подключения дифавтомата

При самостоятельном монтаже дифавтомата необходимо четко придерживаться существующих правил безопасного подключения:

• непосредственно перед самим подключением необходимо отключить напряжение;
• проверить при помощи указателя напряжения отсутствие тока;
• подготовить необходимые для подключения провода (синий – ноль, желтый – заземление, третий цвет – фаза);
• заземление нужно подключить на отдельную клемму, а фазу и ноль – на клеммы дифференциального автомата;
• затем необходимо раскрутить контактные винты и только после этого вставить провода в контактные элементы дифавтомата;
• при соединении контактов необходимо проследить, чтобы в клемму не попала изоляция провода, в связи с чем провод может перегреваться;
• вставленные провода необходимо затянуть при помощи винтов и убедиться в надежности крепления;
• при подключении заземления его необходимо включать в проходной контакт, а не через дифавтомат;
• в случае отсутствия проходного контакта необходимо скрутить приходящий и отходящий жильный провод и затянуть жилу плоскогубцами;
• после подключения всех проводов к дифференциальному автомату необходимо убедиться в надежной фиксации и изоляции каждого из них;
• после проверки креплений можно подавать напряжение в автомат, используя специальный тумблер.

Не забывайте, что прежде чем установить дифавтомат, необходимо выбрать правильное расположение прибора и обесточить электросеть.
