Воздушный выключатель: принцип работы и преимущества

Структура условного обозначения

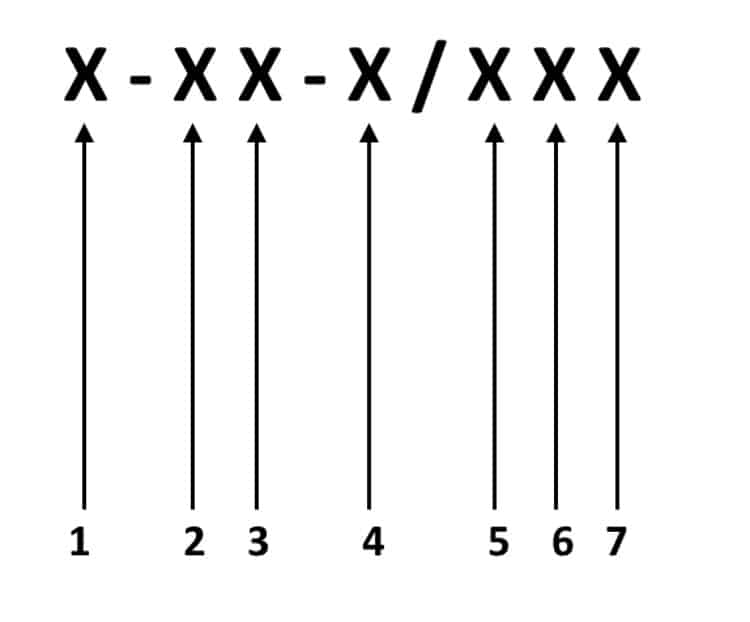

Ниже на рисунке приведена структура обозначений электрических коммутационных аппаратов в соответствии с номами ГОСТ 687 78.

Структура маркировки выключателей

Обозначения:

Может быть от двух до пяти литер. Первая указывает на тип изделия, для выключателей это «В». Остальные характеризуют конструктивные особенности и другие существенные характеристики, такие как исполнение, тип установки и т.д. Например, выключатели серии ВВБ: первая буква говорит, что это выключатель (В), вторая указывает категорию – воздушный (В), третья на тип исполнения – баковый (Б). Также можно привести серию ВВШ, где «Ш» указывает на применение в электрической схеме выключателя шунтированных резисторов.
Отображение номинального напряжения прибора (кВ).
Для выключателей с 1-й категорией размещения указывается группа утечки изоляции (буквы «А», «Б», «В»).
Номинальное значение тока отключения (кА).
Отображение номинального тока коммутатора (А).
Вариант климатического исполнения.
Обозначение категории размещения.

Для примера расшифруем обозначение выключателя ВВБК-110-35/2000 У2. Исходя из маркировки это воздушный выключатель бакового типа в крупномодульном исполнении (литера «К» в обозначении модели). Устройство предназначено для коммутации цепей на 110,0 кВ с током отключения 35,0 кА и рабочим — 2000,0 А. Может эксплуатироваться в климатических условиях близких к умеренным.

Выключатели серии ВВБК

Основные характеристики автоматических выключателей

К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:

Количество полюсов
Рабочее напряжение
Класс токоограничения
Номинальный ток
Отключающая способность (ток короткого замыкания)
Время-токовая характеристика

Количество полюсов

Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей применяют трех и четырехполюсные автоматы.

Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены с защитой всех полюсов, либо только фазных.

Рабочее напряжение

Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.

Класс токоограничения

Данный параметр указывает на время гашения дуги, или если говорить более развернуто, время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.

Современные выключатели имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.

Номинальный ток (In)

Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.

Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:

I = P/U

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.

В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.

Отключающая способность

Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий, то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.

Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.

Необходимость использования автоматического выключателя, с тем или иным максимальным током срабатывания, зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.

У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.

Время-токовые характеристики отключения

Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.

Существует несколько типов время-токовых характеристик, в зависимости от назначения.

На практике распространение получили только три типа – B, C, D.

Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.

Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.

В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное, поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас

Выключатель и предохранитель

Перегрузки в сети способны привести к возгоранию или как минимум к порче установленного электрооборудования. Для предотвращения таких ситуаций используется воздушный выключатель для STP 100 и предохранитель, механизм действия которых заключается в прерывании тока, но при этом каждый из них имеет свои особенности. Основная часть предохранителя представлена металлическим элементом, расплавляемым при чрезмерном нагреве. Воздушный выключатель использует специальный механизм, который срабатывает на критическое напряжение, также устройство после реагирования достаточно привести в действие, в то время как предохранители зачастую приходится заменять на новые, но их главным преимуществом является быстрая скорость срабатывания.

Также стоит отметить, что в зависимости от условий эксплуатации каждый из вариантов является более предпочтительным. Предохранители реализуются во всех магазинах сопутствующих товаров и отличаются невысокой стоимостью. Быстрое реагирование на превышение напряжения позволяет обеспечить надежную защиту для устройств, отличающихся высокой чувствительностью.

Помимо возможности сброса, воздушный выключатель 110 кВ обладает множеством других положительных сторон. К примеру, можно сразу определить среагировавшее устройство и быстро привести его в работу.

Устройство и конструкция воздушного выключателя

Рассмотрим, как устроен воздушный выключатель на примере силового коммутатора ВВБ, его упрощенная конструктивная схема представлена ниже.

Типовая конструкция воздушных выключателей серии ВВБ

Обозначения:

A – Ресивер, резервуар в который накачивается воздух пока не образуется уровень давления соответствующим номинальному.
В – Металлический бак дугогасительной камеры.
С – Торцевой фланец.
D – Конденсатор делителя напряжения (в современных конструкциях выключателей не применяется).
E — Штанга крепления подвижной контактной группы.
F – Фарфоровый изолятор.
G – Дополнительный дугогасительный контакт для шунтирования.
H – Шунтирующий резистор.
I – Клапан подачи струи воздуха.
J – Труба импульсного воздуховода.
K – Основной подвод воздушной смеси.
L – Группа клапанов.

Как видим, в данной серии контактная группа (Е, G), механизм подключения/отключения и дутьевой клапан (I) заключены в металлической емкости (В). Сам бак наполнен сжатой воздушной смесью. Полюсы выключателя разделяет промежуточный изолятор. Поскольку на емкости присутствует высокое напряжение, защите опорной колоны придается особое значение. Она выполнена с помощью изоляционных фарфоровых «рубашек».

Подача воздушной смеси осуществляется по двум воздуховодам К и J. Первый основной, используется для нагнетания воздуха в бак, второй работает в импульсном режиме (подает воздушную смесь, когда отключаются контакты выключателя и сбрасывает при замыкании).

Классификация устройств

Особенности применения выключателей дистанционного управления Все воздушные высоковольтные выключатели, кроме как, по конструкции (с отделителем и без) отличаются, также и по назначению:

Сетевые. Они рассчитаны на напряжение 6000 вольт и выше и используются в цепях переменного тока для включения и выключения потребителей в нормальных неаварийных режимах работы, а также отключение при возникших коротких замыканиях;
Генераторные. Применяются в сетях с рабочим напряжением от 6 до 24 тысяч Вольт, для подключения в эти цепи генераторов. Выдерживают пусковые токи, а также режимы К.З.;
Для электротермических установок. Рабочее напряжение, при котором возможна нормальная коммутация, составляет 6–220 кВ. Может работать также и в аварийных режимах.
Специального назначения. Они выпускаются не серийно, а под заказ и изготавливаются с учётом местных условий эксплуатации.

И также выключатели, имеющие пневмоустановку для работы, разделяются по виду и расположению этого механизма, нагнетающего воздух аппарата:

Опорные;
Подвесные. Имеют подвешивающую к порталу, установленному на ОРУ, конструкцию;
Выкатные. Оснащены механизмом для выкатывания из распредустройства;
Встраиваемые в КРУ (комплектные распределительные устройства).

Дополнительная защита

Для предотвращения повреждения устройств, вызванного скачками напряжения, используется сетевая защита от пиков напряжения. Возможно два варианта монтажа таких аппаратов: на специальную рейку в электрическом шкафу при использовании для группы энергопотребителей или локально у определенного прибора.

Такие приспособления позволяют производить фильтрацию аварийных скачков напряжения во внешней сети и блокировать высокомощные потоки. Несмотря на то что до энергопотребителей пики напряжения не доходят, течение тока остается на прежнем уровне. Новейшие электронные схемы обеспечивают продолжительный период работы и быструю скорость срабатывания. Защита сети за счет электронных процессоров реагирует на превышение параметров в тысячные доли секунды.

Принцип гашения электрической дуги

При разрыве контактов между поверхностями возникает ионизация пространства. В вакуумных выключателях применяется технология, отличная от воздушных и масляных. Основной принцип основан на том, что в идеальном вакууме отсутствует какое-либо вещество, способное выделять заряженные частицы. Поэтому в момент разделения контактов, из-за разности потенциалов, единственным источником ионизации являются пары раскаленного металла. Они продолжают движение между контактными поверхностями, но при переходе синусоиды электрического тока через ноль, заряженные частицы утрачивают энергию для ионизации и перемещения и их место занимает пустое пространство с высокой электрической плотностью и дуга рвется. Ионы металлов примыкают к ближайшей поверхности – контактам или стенкам камеры. Такой принцип действия позволяет сократить время на прекращение горения дуги и предоставляет ряд преимуществ, в сравнении с другими типами коммутационных аппаратов. Однако чрезмерные коммутационные перенапряжения могут привести к деформации поверхности, что будет препятствовать нормальному замыканию контактов, увеличит переходное сопротивление и вызовет перегрев внутри вакуумной камеры.

Выдержка

Процесс отключения может характеризоваться наличием выдержки или ее отсутствием. Разновидность выключателя, в частности скорость его реагирования, зависит от временного интервала, в течение которого происходит превышение существующего значения и расхождение контактов. Так, приобрели распространение быстродействующие, селективные и стандартные выключатели. У двух последних вариантов отсутствует возможность токоограничения. В селективных устройствах защита сетей производится при помощи установленных выключателей, имеющих различную скорость срабатывания: минимальное значение имеет потребитель, постепенно к источнику питания данный параметр увеличивается.

Специфика коммутации

Процесс «разрыва» высоковольтных электроцепей сопровождается образованием мощного дугового разряда. В некоторых случаях, например при отключении линии 100 кВ с большим током нагрузки, температура плазмы внутри электродуги может достигать 15000°С, что вполне достаточно для вывода из строя не только контактной группы, а и всей несущей конструкции выключателя нагрузки.

Чтобы не допустить такого развития событий, коммутаторы высокого напряжения должны обладать возможностью гашения дугового разряда, в противном случае их срабатывание будет одноразовым. По этой причине дугогасительные камеры считаются самым важным элементом автоматических выключателей. Их конструкция стала критерием при разделении выключателей на следующие типы:

Элегазовые, в таких выключателях используются специальные камеры, наполненные газовым составом на основе фтористой серы.
Вакуумные аппараты. Гасят электрическую дугу в камерах с откаченным воздухом.
Масляные и маломасленые выключатели, где в качестве дугогасящего наполнителя используется трансформаторное масло.
Воздушные. Разряд гасится воздушным потоком.

Поскольку наша тема посвящена последним, рассмотрим подробно, что они из себя представляют.

Это интересно: Отклонение напряжения в сети по ГОСТ – допустимые значения — лучше один раз увидеть

Устройство и конструктивные особенности

Кроме дугогасящей камеры с контактами в конструкцию полюса вакуумного выключателя входит привод и тяговый изолятор. Для сохранения вакуума внутри дугогасящей камеры применяют сильфон. Он не позволяет проникать другим газам внутрь при движении контакта.

Один из контактов закреплен неподвижно, второй – подвижный. Он получает движение через тяговый изолятор посредством электромагнитного привода. Меняя полярность постоянного тока, подаваемого на электромагнит, можно размыкать или замыкать контакты. Для удержания деталей привода в выбранном положении используется постоянный круговой магнит.

Для обеспечения оптимальной скорости движения якоря и уменьшения переходного сопротивления контактов применяется пружинная система. Привод выключателя собран в одном корпусе, куда также входят кинематическая и электрическая схемы для контроля и управления работой. У выключателя три полюса, которые разделены между собой.

Рисунок 4. Вакуумный выключатель

Рисунок 5. Вакуумный выключатель в разрезе

Управление выключателем осуществляется через блок управления, который выносится на отдельную панель (шкаф) или располагается в корпусе выключателя. Блок управления может быть микропроцессорным или работать на электромеханических реле.

Отличительная конструктивная особенность вакуумных выключателей – длительный срок службы (около 20 лет).

Ресурс по включению и отключению контактов – не менее 20 000 операций. Во время всего срока службы выключатель не требует сложного технического обслуживания. Дугогасящая камера не подлежит ремонту и при необходимости заменяется новой. Конструкция привода предусматривает возможность включения и отключения выключателя вручную.

По исполнению вакуумные выключатели выпускаются для установки как в закрытых распределительных устройствах, так и в открытых. Вакуумные выключатели, предназначенные для установки в закрытых распредустройствах, могут быть выкатного или стационарного исполнения. В этом случае они отделяются от токоведущих частей видимым разрывом, осуществляемым при помощи линейного и шинного разъединителей.

Рисунок 7. Вакуумный выключатель наружной установки

Рисунок 6. Выкатной элемент вакуумного выключателя

Воздушные выключатели. Типы, виды, устройство, работа воздушных выключателей.

Такие изделия выполняются в виде резервуара прямоугольной, овальной или круглой формы. Масляные воздушные выключатели были изобретены в конце прошлого столетия и выступали в качестве выключателя в цепях, характеризующихся высоким напряжением. Через их крышку пропускаются изоляторы с неподвижными контактами, фиксируемые на обоих концах.

Для защиты электрооборудования и высоковольтных линий электропередач используют такой тип коммутационных аппаратов, как автоматический воздушный выключатель. Как видно из названия, его особенность работы связана с использованием воздушного зазора между силовыми контактами. Ниже мы рассмотрим конструкцию, принцип работы и назначение воздушного автомата.

ЧИТАТЬ ДАЛЕЕ: Стиральные машины Beko: ТОП-6 лучших моделей отзывы о бренде

Устройство

При отключении нагрузки, мощных потребителей, между расходящимися для отключения контактами возникает дуга, по силе не уступающая номинальному току. Во время данного явления образуется плазма, рост температуры, в результате чего может образоваться неконтролируемая самоподдерживающаяся дуга, способная расплавить контакты коммутатора и даже перекинутся на соседнюю фазу, вызвав фазное короткое замыкание, что может закончится выводом из строя дорогостоящего оборудования. Чтобы избежать подобного явления, было разработано устройство — камера дугогашения.

Классификация и типы воздушных выключателей

Силовые выключатели, в том числе и воздушные, в первую очередь принято классифицировать по типу конструкции и назначению, после чего уже рассматриваются технические характеристики. Начнем с более приоритетного критерия классификации.

По назначению

В зависимости от назначения воздушные коммутаторы разделяют на следующие виды:

Сетевая группа, в нее входят электромеханические аппараты, с номинальным напряжением начиная от 6,0 кВ. Могут использоваться как для оперативной коммутации цепей, так и аварийного отключения, например, при КЗ.
Генераторная группа. Она включает в себя электроаппараты, рассчитанные на 6,0-20,0 кВ. Данные приборы могут коммутировать цепь, как при нормальных условиях, так и в случае КЗ или наличия пусковых токов.
Категория для работы с энергоемкими потребителями (дуговые, руднотермические, сталеплавильные печи и т.д.).
Группа особого назначения. Она включает в себя следующие подвиды:

Воздушные коммутаторы сверхвысокой категории напряжения, служащие для подсоединения к ЛЭП реакторов шунтирующего действия, если в линии произошло перенапряжение.
Выключатели цепей с ударными генераторами (используются при стендовых испытаниях), рассчитанные на коммутацию в нормальном режиме работы и при возникновении нештатных ситуаций.
Аппараты в цепях 110,0-500,0 кВ, обеспечивающих прохождение, как при нормальных условиях работы, так и определенное время при КЗ.
Воздушные коммутаторы, входящие в комплект распределительных устройств.

По конструктивному исполнению

Особенности конструкции выключателей определяют их тип установки. В зависимости от этого различают следующие виды аппаратов:

Входящие в комплект к РУ (встраиваемые).
Снабженные специальными устройствами выкатки из ячеек РУ относятся к выкатному типу. Выкатной воздушный выключатель Metasol
Настенное исполнение. Приборы, устанавливаемые на стены в РУ закрытого типа.
Подвесные и опорные (отличаются типом изоляции на «землю»).

Это интересно: Искрение контактов — причины возникновения и способы устранения

Область применения и процесс эксплуатации

Сфера применения выключателей данного типа довольно обширна. В перспективе, за счет применения новых технологий, ситуация может несколько измениться, но сейчас воздушные коммутаторы остаются востребованными для решения следующих задач:

Коммутация цепей от 35,0 кВ и токами отключения до 100,0 кА.
Быстрого отключения цепи, например, при испытаниях электрооборудования ударным генератором. Скорость срабатывания некоторых моделей воздушных выключателей может достигать одного периода (за основу взята рабочая частота переменного тока – 50 Гц).
Эксплуатация в суровых климатических условиях. При морозе у елегазовых аналогов возникают проблемы с прогревом, в то время как вакуумным выключателям сложно сохранить герметичность.
Отключение мощного источника с высокой апериодической составляющей тока КЗ, может произвести только воздушный коммутатор.

В процессе эксплуатации важно уделять должное внимание обслуживанию воздушных коммутаторов, которое включает в себя следующие регулярные процедуры:

Вентиляция внутренней поверхности фарфоровых изоляторов, для этого предусмотрен специальный клапан для стравливания сжатого воздуха.
Тестирование пневматической системы, проверяется по сбросу давления при отдельной операции. Показания сравниваются с нормировочными таблицами.
Осуществляется проверка привода поршня. Процедура зависит от типа механизма.
Проверяется герметичность дугогасящей камеры.
Тестируются контакты (вначале главные токоведущие, потом дополнительные) путем измерения сопротивления
Измеряется изоляция при разомкнутом отделителе.
Тестируется схема управления и цепь включения.

Регламент проведения обслуживания в процессе эксплуатации приведен в технической документации.

Подробнее о тепловом расцепителе

Автоматический выключатель с тепловым расцепителем, тепловой расцепитель — это устройство для защиты электрооборудования. Установка производится в электрических цепях с малым, высоким напряжением. За основу конструкции взята биметаллическая пластина, которая в ответственный момент способна расширяться. Материал может отличаться, многое зависит от производителя.

Основное требование — сопротивление к высоким температурам. Если в первом случае замыкание происходило за счет пружины, в данном варианте срабатывает именно пластина. В момент перегрузки цепи повышается температура. Биметаллическая пластина экстренно реагирует на это, воздействуя на расцепитель. Небольшой механизм замыкания перекрывает контакт. Как в первом случае, ток попросту не идёт далее по сети.

Стандартный автомат срабатывает при отклонении тока в 15-40%. Учитываются номинальные показатели, существует коэффициент расширения. Есть устройства с подвижными контактами. Подобные автоматы работают за счет появления электрической дуги. Когда процесс не контролируется, происходит плавление контактов. Многие знакомы с термином по работе сварочных инверторов.

За счет электрической дуги осуществляется процесс плавления металлов. Для укрощения явления в автомате используется небольшая камера. Это лишь название, по факту, она смотрится, как коробка из наборных пластин. Между ними есть отверстия, но, когда дуга туда попадает, она теряется свойства.

Классификация устройств

Особенности применения и устройства концевых выключателей

Все воздушные высоковольтные выключатели, кроме как, по конструкции (с отделителем и без) отличаются, также и по назначению:

Сетевые. Они рассчитаны на напряжение 6000 вольт и выше и используются в цепях переменного тока для включения и выключения потребителей в нормальных неаварийных режимах работы, а также отключение при возникших коротких замыканиях;
Генераторные. Применяются в сетях с рабочим напряжением от 6 до 24 тысяч Вольт, для подключения в эти цепи генераторов. Выдерживают пусковые токи, а также режимы К.З.;
Для электротермических установок. Рабочее напряжение, при котором возможна нормальная коммутация, составляет 6–220 кВ. Может работать также и в аварийных режимах.
Специального назначения. Они выпускаются не серийно, а под заказ и изготавливаются с учётом местных условий эксплуатации.

Опорные;
Подвесные. Имеют подвешивающую к порталу, установленному на ОРУ, конструкцию;
Выкатные. Оснащены механизмом для выкатывания из распредустройства;
Встраиваемые в КРУ (комплектные распределительные устройства).

Требования к современным автоматическим выключателям

Основные требования к конструкции автоматических выключателей (которые были сформулированы на основе опыта эксплуатации и современных образцах выключателей ведущих фирм, с существенно лучшими характеристиками, чем старые конструкции) для производителей и конструкторов автоматических выключателей, проектировщиков сетей электроснабжения и эксплуатационников.

Требования производителей распределительных щитов

малые размеры выключателей для установки в малогабаритные электротехнические шкафы;
отсутствие необходимости в зазорах между выключателем и другим оборудованием;
малое тепловыделение;
контроль положения главных контактов;
использование рабочей и защитной нейтрали (для пятипроводных цепей);
замена во вторичных цепях выключателя и дополнительных элементов без отключения;
одинаковый размер панели у всех выключателей данной серии.

Требования конструкторов и проектировщиков

времятоковые характеристики, соответствующие стандарту МЭК 60255-3;
широкий ряд времятоковых характеристик с обратнозависимой выдержкой времени разной крутизны;
защита от ограниченного и неограниченного короткого замыкания в одном реле;
регулируемые по току и времени уставки защиты от перегрузки «L» (см. статью «Максимальная токовая защита»), регулируемые уставки по току и времени селективной токовой отсечки «S» и регулируемая уставка по току мгновенной токовой отсечки «I» (за рубежом: LSI-характеристики);
защита, отслеживающая действующее (среднеквадратичное) значение тока;
функция защиты от режима обратного направления мощности для применения в сетях с параллельной работой генераторов, трансформаторов и закольцованных сетей (характеристика типа S).

Требования эксплуатации

электронный блок защиты (электронный расцепитель) с функцией самодиагностики отключающей катушки;
наличие функции проверки электронного блока защиты (OCR) без необходимости отключения выключателя;
контроль температуры главных контактов (дополнительная функция);
диагностика аварийных отключений: тип (перегрузка, короткое замыкание), величина тока короткого замыкания, время отключения, история отключений и др.;
высокая выключающая способность и безопасность оператора;
возможность замены главных контактов на месте;
возможность работы с системами диспетчерского управления и сбора данных (BMS или SCADA).
