Применение линейной арматуры на ВЛЗ 6-20кВ
Воздушная линия

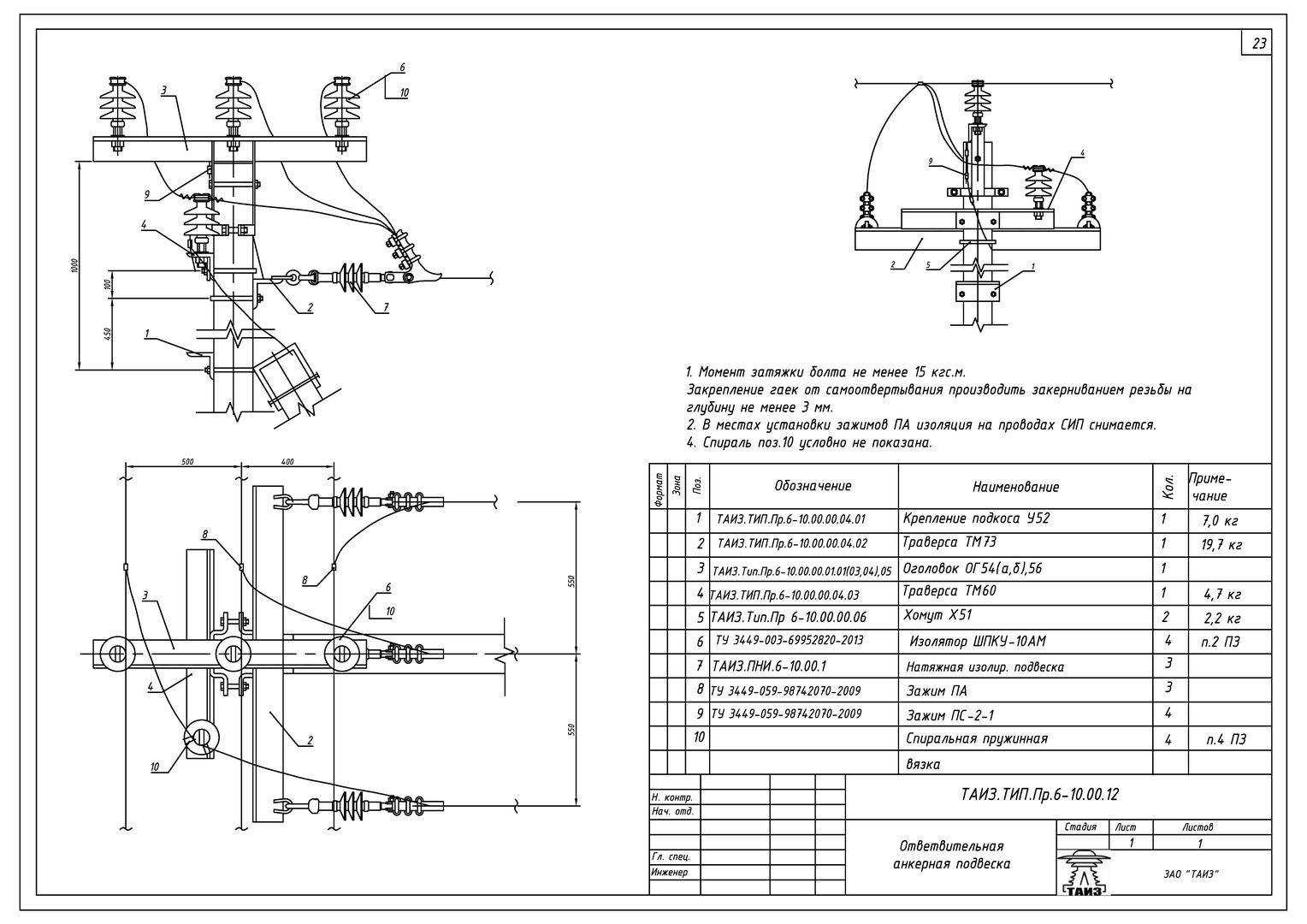

Места и способы установки линейной арматуры при подвеске защищенных проводов на ВЛЗ 6-20 кВ
На данных иллюстрациях не показано заземление метталлических частей ВЛЗ нормально не находящихся под напряжением. Для заземления железобетонных опор в качестве заземляющих проводников следует использовать те элементы напряженной и ненапряженной продольной арматуры стоек, металлические элементы которых соединены между собой и могут быть присоединены к заземлителю. Заземлители опор ВЛ, как правило, должны находиться на глубине не менее 0,5 м, а в пахотной земле — 1 м. В случае установки опор в скальных грунтах допускается прокладка лучевых заземлителей непосредственно под разборным слоем над скальными породами при толщине слоя не менее 0,1 м. При меньшей толщине этого слоя или его отсутствии рекомендуется прокладка заземлителей по поверхности скалы с заливкой их цементным раствором.
Для соединения защищенных проводов в пролете применяются соединительные зажимы типа MJRP N сечением от 35 до 150 мм2. Для защиты линии от перенапряжений, вместо устройств защиты от дуги типа СЕ 1, СЕ 2 рекомендуется применять длинно-искровой разрядник PDR 10.
Примерное количество материала на 1 км ВЛЗ
|
Наименование материала |
Ед. изм. |
Кол-во |
Примечание |
|
Вязка спиральная СВ70Зажим анкерный PAZ 3Зажим ответвительный RP150Зажим пресуемый MJRP N 70Зажим ПС-2-1 |
штштштштшт |
90,00021,0003,0003,00025,0005,00021,00042,00050,00050,0001,0001,0002,00057,00025,000300019,0001,00021,00057,0000,1100,200 |
Крепление провода к изолятору выполнено двумя вязками (населенная местность)Ответвление от существующей ВЛПрименяется для заземления траверс, замков укоса и другого оборудования ВЛЗ, подлежащее заземлению. Можно использовать электросваркуМожно не использовать — зависит от конкретных условийМожно заменить на 21шт полимерный изолятор SMLПрименение изолятора IF 27 упрощает монтаж провода чем IF 20Зависит от диаметра штыря или крюка опоры (траверсы)Для нанесения диспетчерских наименований на опоры и окраски мест сваркиДля крепления в 3-х местах по всей длине опоры заземляющего спуска (сталь d=10)Сечение определить проектомРекомендованы к применению вместо СЕ 1, СЕ 2, СЕ 3Данные серьги идут в комплекте с траверсами, а не как отдельный элемент ВЛЗДля крепления в 3-х местах по всей длине опоры заземляющего спуска (сталь d=10)Используется для заземляющего спуска. Возможно использовать арматуру стоекИспользуется для заземлителя. Количество штырей зависит от удельного сопротивления грунтаМарку траверс уточнить по типовому проектуМарку траверс уточнить по типовому проектуМарку траверс уточнить по типовому проектуДля привода РЛНД (тяги рабочих и заземляющих ножей) |
|
Примечание: данный расчет является приблизительным. Всего 19 опор (2-анкерных, 1-концевая, 1-угловая анкерная) и соответственно 19 контуров заземления. Вместо заземляющего спуска d=10дешевли и легче использовать арматуру стойки. В данном перечне отсутствуют заземляющие проводники типа ЗП. Считаем что они приварены к траверсам. РЛНД может быть установлено на ответвительной анкерной опоре или концевой перед трансформаторной подстанцией. |
Подключение к выключателю нагрузки
Этот способ применим еще на первоначальном этапе монтажных работ при закупке материалов. Вместо вводного автомата стоит приобрести выключатель нагрузки. Чем они лучше автоматических выключателей можно ознакомиться в статье Модульный выключатель нагрузки — отличия от автомата.
Дело в том, что большинство модульных выключателей нагрузки имеют специальные контакты, у которых прижимная планка не плоская, а полукруглая. Именно такая форма контактной поверхности отлично обхватывает СИП, не раздавливая его, и обеспечивая достаточную полезную площадь соприкосновения
Есть и автоматы с подобной формой зажимных клемм (как правило дорогих и известных брендов), поэтому обращайте на это внимание еще в магазине
Еще больше повысить надежность алюминиевого контакта в клемме автомата позволит применение смазки суперконт. Смазав ею жилу СИП один раз и затянув контакт, переходное сопротивление по заявлениям производителей останется неизменным в течение нескольких лет. А это означает отсутствие нагрева и необходимости периодической подтяжки контакта. Достигается это за счет того, что в состав смазки входит до 70 процентов меди.
Проколы для СИП
Данный тип кабелей все более активно используется в промышленности и в быту. Как следует из названия, самонесущий изолированный провод состоит из нескольких скрученных между собой, но изолированных друг от друга жил, произведенных из алюминия. В большинстве случаев внутри кабеля расположен сердечник из стали, который и является несущей нулевой жилой. Широко применяются также ответвительные провода СИП-4, у которых отсутствует несущая жила. Они служат для присоединения к воздушным линиям электропередач и передачи тока на трансформаторы или другие подобные устройства. Поскольку работа выполняется на проводах с высоким напряжением, возникают особые требования к соединению таких кабелей. Чтобы место соединения проводников было защищено от повреждений и не несло опасности окружающей среде, рекомендуется использовать ответвительные зажимы для проводов СИП, которые устанавливаются методом прокола.

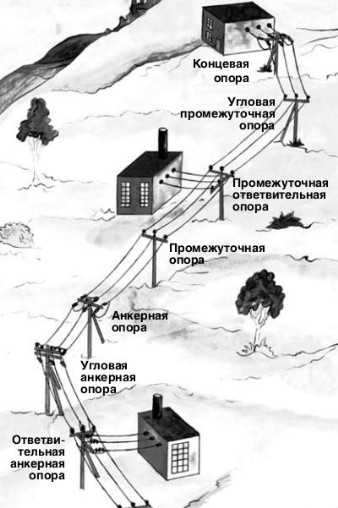

Воздушные линии
Формируются воздушные линии
по согласованному проекту с использованием:
- проводов;
- траверс;
- арматуры;
- опор;
- изоляторов;
- разрядников;
- грозозащитных тросов;
- секционирующих устройств;
- вспомогательного оборудования;
- систем заземления.
В проектировании ВЛ важными являются практически все моменты: подбор кабельной продукции, выбор места установки опор и трассы прохождения проектируемой линии, выбор типа опор, конструктивной разновидности столбов, расчет длины провесов, учет подготовки фундамента под опоры.
После строительства линий требуется выполнить подключение проводов к вводам в подстанции, распределительные устройства, здания к установленным токоприемникам. Мы обязательно учитываем данные мероприятия и осуществляем каждый этап.
Больше фото здесь
«Монтаж трансформаторной подстанции 160 кВт в Новой Москве.»
149 кВТ Подробнее
«Электроснабжение складских корпусов. Новое технологическое присоединение к сетям ПАО «МОЭСК»»
200 кВТ Подробнее
Наземный способ от столба
Данный способ предполагает подсоединение внутренних проводников жилого помещения к близлежащей опоре, которая должна находиться на расстоянии не более 25 м от объекта. В противном случае потребуется установка дополнительной опоры (столба) в 10-ти метрах от объекта. Высота пролета подходящего питающего провода должна составлять более 6 м.
Схема проводки до частного дома

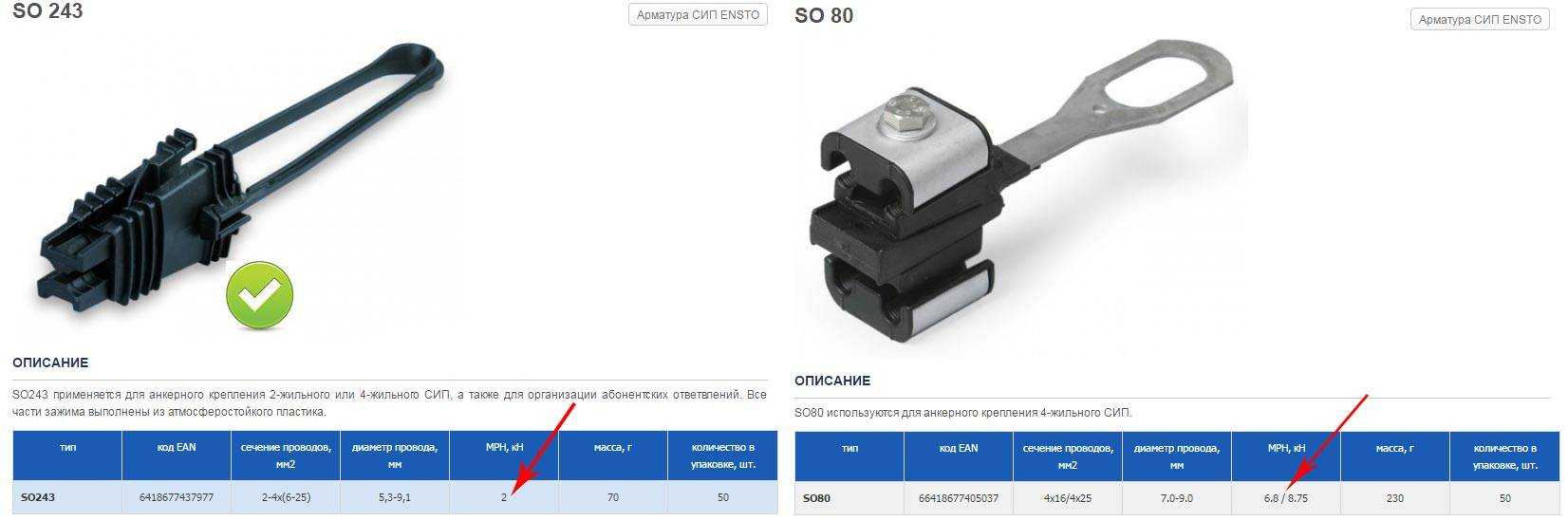

Перед тем как провести присоединение изолированных проводов СИП вручную при помощи зажимов, необходимо провести проводку по стенам и фасаду здания или жилого помещения. Для жесткой фиксации применяются анкерные зажимы, представляющие собой петлю с кронштейном (на стенах монтируются с помощью дюбелей). Минимальное расстояние между поверхностью земли и анкерными зажимами составляет 2,75 м.
После этого идет ввод проводника в здание или жилое помещение. При расположении электрического щита снаружи провод СИП подключается непосредственно к нему. Для соединения внешнего щита с внутренней проводкой используется кабель ВВГнг. Если щит находится внутри здания, изолированный провод необходимо провести через стену, прежде установив специальную металлическую гильзу. Однако рекомендуется перенос щита на внешнюю сторону здания и также использовать кабель BВГнг для ввода внутрь. Завершающим этапом является присоединение ввода к магистральной линии на опоре. Ручное присоединение включает в себя установку анкерных кронштейнов, закрепление к ним проводов, натягивание провода с помощью роликовой арматуры, фиксацию конца проводника зажимом с последующей насадкой на кронштейн.
Подключение СИП кабеля к магистрали
Дополнение: Счетчик должен быть в тепле и граница балансовой принадлежности
Читатель Александр 9 и 10 сентября поднял важную тему- счетчик должен быть в тепле, работать при плюсовой температуре, иначе возможно образование конденсата. Вот его рассказ:
По правилам установки счетчиков: Правила устройства электроустановок» издание шестое. Раздел 1.5.. Что касается подогрева раздел. 1.5.27.
На основании ПУЭ_1.1.4. Открытыми или наружными электроустановками называются электроустановки, не защищенные зданием от атмосферных воздействий.
Закрытыми или внутренними электроустановками называются электроустановки, размещенные внутри здания, защищающего их от атмосферных воздействий.
ПУЭ _1.5.27 Счетчики должны размещаться в легкодоступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже О °С.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.
Место установки счетчика и балансовая принадлежность
«По вопросу места установления прибора учета», основанное на постановлении Президиума Высшего Арбитражного Суда Российской Федерации N 16008/10 от 18 мая 2011 года. (п.16.1, 16.3, пп «г» п. 25.1). В тексте Письма Федеральной антимонопольной службы от 28 декабря 2015 г. № СП/75571/15 «О направлении разъяснений», указано, что место установки прибора учета электрической энергии определяется потребителем самостоятельно с обязательным соблюдением требований пункта 144 Постановления Правительства РФ №442 и главы 1.5 ПУЭ (шестое издание).
Федеральный закон №522 о перекладывании ответственности за установку и поверку приборов учета на сетевую организацию или гарантирующего поставщика, не даёт, монополисту, право в одностороннем порядке менять существующие договорные условия.
Далее:
Когда счетчик установлен в доме, точка балансовой принадлежности начинается в месте установки и потребитель уже не оплачивает потери в линии электропередач до счетчика.
Люди просто не знают как их разводят и оплачивают ошибки счетчиков установленных наружно. Суммы порой бывают не одна тысяча, а то и десятки тысяч в течении года.
В случае нарушения прав потребителя, необходимо идти в прокуратуру и суд. Не хочется? Тогда нагибайтесь и платите…
От Автора: добавлю, что что данные вопросы рассмотрены в первой части статьи, а пример подогрева счетчика подробно рассмотрен в статье .
Эта статья разбита на три части:
Рекомендую!
Как соединить два провода СИП между собой — Все об электричестве
Самонесущий изолированный провод сегодня является наиболее востребованным материалом для проведения работ в области электроснабжения. Его использование способствует существенному повышению долговечности линий электропередачи и снижению затрат электричества. Чтобы подключить питание к внутренней электрической разводке вам необходимо осуществить соединение СИП с кабелем, выполненным из идентичного или другого материала.
Как соединить провода СИП/СИП — между собой
Сегодня многие предпочитают самостоятельно выполнять большую часть монтажных работ, в том числе и электрификацию территории частного двора. Чтобы ваш дом был подключен к электропитанию, может понадобиться соединение СИП кабеля между собой. Самым практичным и легким способом решить поставленную задачу является скручивание проводов с их последующей пайкой.
Самостоятельно и без профессиональных знаний можно соединить между собой два провода с алюминиевыми жилами, придерживаясь следующей инструкции:
- На обоих проводах нужно зачистить жилы на пару сантиметров.
- Соедините подготовленные кабеля, тщательно скрутив их между собой.
- Выполните спайку или сварку двух концов, используя специальное оборудование.
- Проведите тщательную изоляцию места, где было выполнено соединения проводов.
Роль изоляционного материала может выполнять изолента или специально разработанные для этой цели колпачки.
Также соединение проводов СИП можно осуществить с помощью обыкновенных болтов, которые наверняка найдутся в инструментах каждого хозяина. Профессиональные электрики утверждают, что правильное использование такой технологии обеспечивает соединению высокие показатели надежности, качества и долговечности. Еще одним преимуществом является простота и достаточно высокая скорость выполнения такого монтажа.
Для достижения желаемого результата достаточно придерживаться следующих рекомендаций:
- Выполните зачистку жилы на соответствующей подобранному болту длине.
- Загните подготовленный участок провода в форме петли.
- Полученную петлю аккуратно наденьте на болт.
- Сверху установите шайбу.
- Тщательно затяните гайку.
После выполнения описанных выше работ, обязательно проверьте прочность полученного соединения.
Так вы обезопасите себя и близких от неприятных последствий.
Подключение СИП к кабелю на фасаде
Рассмотрим второй вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Некоторые рекомендуют сделать это с помощью обыкновенных «орешков». Просто и дешево.
Не делайте этого, так как климатическое исполнение у орехов никакое. Степень защиты IP20. Соединения ими можно делать только внутри помещения. И пропадание контакта с его последующим выгоранием — только вопрос времени.
Поэтому остается два варианта:
- уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
- гильзы алюмомедные
Порядок подключения зажимов тот же самый что и на опоре. Если изолирующий колпачок в единственном числе, то одевайте его на СИП, либо прячьте СИП внутри зажима. Для моножильного медного кабеля, доступ влаги к свободному концу жилы, не задействованной в контакте, не так критичен. Во избежание попадания влаги внутрь кабеля и СИПа, а также проникновения влаги по внешней оболочке внутрь дома, загибайте их к низу.
Использование гильз хоть и надежный, но самый неудобный вариант. Понадобится специальные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.
Главный минус, кроме необходимости наличия пресса, неудобства монтажа на высоте и дефицита подобных гильз — соединение будет неразъемным. И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.
Правда некоторые энергосетевые компании категорически требуют обеспечить именно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком. Тогда этот вариант может вам подойти.
Если вы вообще хотите избавиться от всех этих переходных соединений меди с алюминием при подключении СИП, то заводите кабель СИП прямо на вводной распредщиток.
Помимо этого позаботьтесь чтобы щиток был соответствующих габаритов. Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть соответствующим образом при минимуме свободного места будет проблематично.
Источник
Варианты исполнения
Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.
Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.
Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.

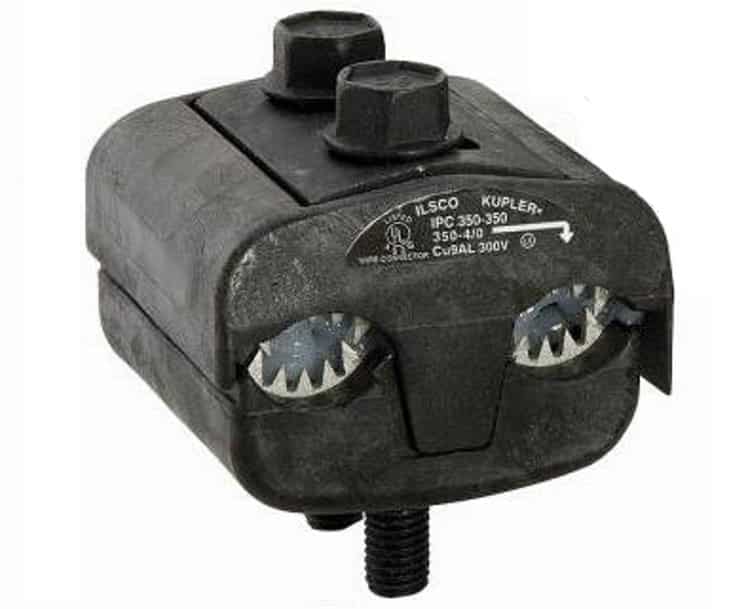

Прокалывающий зажим для соединения СИП-СИП
Подключение кабеля к СИП на опоре
На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.
Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

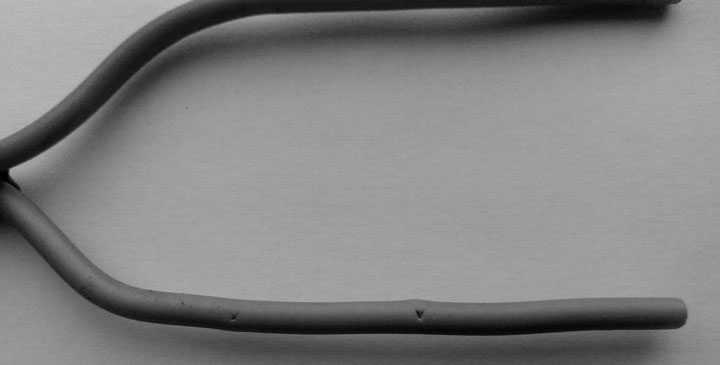

жила после прокола с изоляцией
жила после прокола без изоляции
Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:
- Ensto — SM6.21
- Ensto — Sliw65+Sliw64 (для многократного подключения)
- Niled — Р 617,619
4.3. Ремонт поврежденного участка фазного провода в пролете
4.3.1. При
обнаружении механического повреждения или обгорания участка одного из фазных
проводов (длиной не более двух шагов скрутки жгута) необходимо произвести
ремонт этого провода без замены жгута целиком. Для ремонта используют
ответвительные зажимы. Ремонт участка провода может осуществляться как на
обесточенной линии, так и под напряжением с использованием телескопической
вышки или гидроподъемника.
4.3.2. Ремонт
необходимо выполнять следующим образом:
выделить
поврежденный участок провода из жгута с помощью пластмассовых клиньев;
определить
длину поврежденного участка;
подготовить
отрезок нового провода на 10 — 15 см длиннее заменяемого. Тип, сечение и
маркировка нового провода должны соответствовать ремонтируемому проводу;
определить и
отметить места установки ответвительных зажимов на ремонтируемом проводе;
определить
положение зажимов в зависимости от направления установки нового отрезка
провода.
4.3.3.
Соединение с использованием ответвительных зажимов, контакт в котором
обеспечивается прокалыванием изолирующего покрытия провода, следует выполнять
без снятия изоляции с проводов.
А.
Зажимы типа PZ для проводов Торсада или аналогичных проводов
отечественного производства:
оба конца
нового провода заводят в желоба зажимов таким образом, чтобы его торцы касались
дна защитных колпачков;
новый провод
вместе с зажимами подводят к месту установки последних (на неповрежденных
участках ремонтируемого провода). Ремонтируемый провод укладывают в свободные
желоба зажимов; подтягивают болты зажимов; торцевым ключом болты затягивают до
срыва калиброванной головки. Следует учитывать, что после выполнения этой
операции болт может находиться под напряжением.
Б. Зажимы типаSL для проводов АМКА (или аналогичных
отечественного производства):
с зажимов
снимают защитные кожухи. Ослабляют стяжные болты зажимов настолько, чтобы в
образовавшееся между зубцами пространство свободно входил новый провод;
конец провода
не должен выступать за пределы кожуха;
вручную
подтягивают болты, чтобы зажимы удерживались на проводе;
новый провод с
зажимами подводят к местам установки на ремонтируемом проводе;
ремонтируемый
провод заводят в свободное пространство между зубцами зажимов с противоположной
от нового провода стороны;
ключом
затягивают болты обоих зажимов, используя специальный держатель зажимов. Момент
затяжки болтов должен строго соответствовать значению, приведенному в
технической документации на зажим или указанному на корпусе зажима.
В.
Ответвительные зажимы, имеющие гладкие контактные поверхности:
удаляют
изолирующее покрытие с участков проводов в местах установки зажимов;
покрывают эти
участки слоем смазки и зачищают стальной щеткой;
осуществляют
ремонт провода в порядке, аналогичном приведенному выше.
4.3.4. После
установки нового отрезка провода на ремонтируемый участок последний вырезают специальными
ножницами с изолированными рукоятками; на свободные торцы проводов надевают
защитные колпачки; на зажимы устанавливают защитные кожухи; удаляют
пластмассовые клинья; новый участок фазного провода крепят к остальному жгуту с
помощью скрепляющей ленты или пластмассовых хомутов, устанавливаемых на
расстоянии 15 — 20 см от зажимов с обеих сторон.
Правильное закрепление провода на изоляторах
Для того чтобы конструкция работала исправно многие годы, необходимо с полной ответственность подходить к каждому этапу установки ЛЭП. Известно, что все провода проходят через изоляторы, которые бывают разного типа – из стекла, фарфора, полимерных материалов. Какой из них выбрать зависит от климата и условий возможного загрязнения. Специалисты рекомендуют отдавать предпочтение стеклянным или полимерным изоляторам, если линии с напряжением 35-220 В.
Правильно закрепить провод не так просто. Существует несколько видов изоляторов в зависимости от способа крепления – штыревые и подвесные. Штыревые изоляторы крепятся на крюках или штырях, а подвесные, с помощью арматуры к опоре. Стоит помнить о том, что штыревые изоляторы используются для сравнительно легких проводов. Сам провод укреплен на головке изолятора или на шейке, зависимо от вида опоры.
Больше фото здесь
«Электроснабжение производства в г.Видное. Монтаж КТП-1000 кВА»
650 кВТ Подробнее
«Электроснабжение завода в г.Видное. Монтаж КТП-1000 кВА»
650 кВТ Подробнее
Соединение СИП-3 в пролете
Для соединения проводов СИП-3 в пролете можно применять несколько видов гильз. Например обжимные соединители от фирмы Niled — MJRP.
На изолированных линиях низкого напряжения ВЛИ-0,4кв применяются аналогичные соединительные гильзы MJPT или ГСИ-Н.
Для монтажа обжимного соединителя вам обязательно понадобится механический или гидравлический пресс со специальными матрицами E173 и E215.
Чтобы обеспечить надежную герметизацию соединения, необходимо выполнить обжатие крайних поясков гильзы, имеющих металлические кольца.
Характеристики соединительных гильз:
Niled MJRP

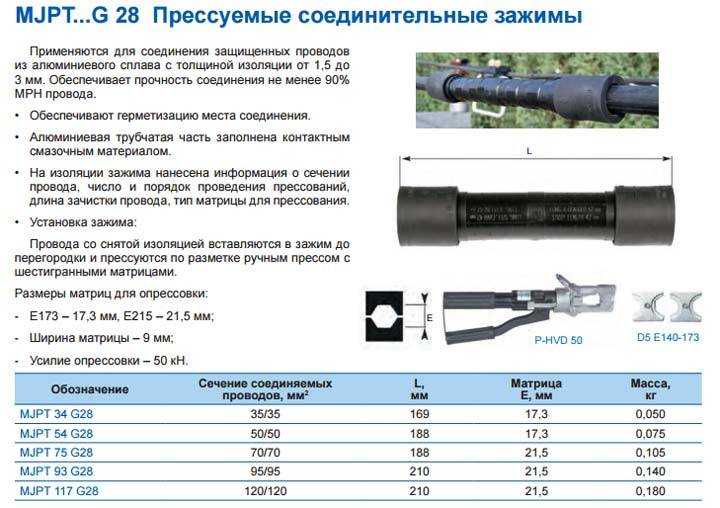

Sicam MJPT G28
Если у вас нет в наличии пресса, изолированные провода в пролете можно соединить еще одним способом. Особенно он распространен при оперативном аварийном ремонте в случае обрыва СИП-3.

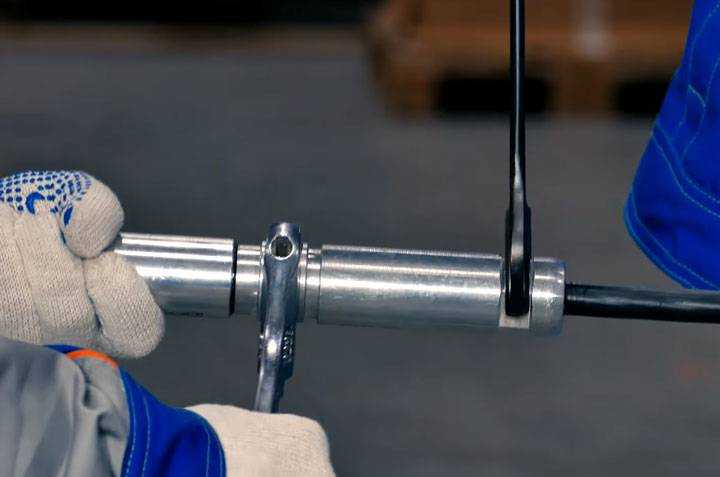

Для этого применяются соединительные зажимы цангового типа — MHV. Для них не требуется пресс.

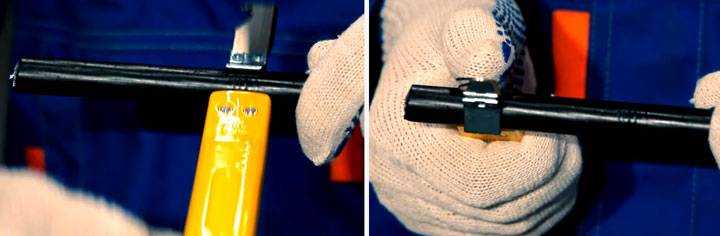

Соединяемые концы провода по очереди зачищают от изоляции на длину чуть меньше половины длины зажима.
После этого вставляют до упора в цанговый зажим и с помощью двух стандартных рожковых гаечных ключей затягивают соответствующую гайку-колпачок. Затяжка происходит до момента отрыва цанг внутри зажима.
Этот момент должен сопровождаться характерным щелчком.
Характеристики цанговых зажимов для ВЛЗ:
При монтаже на защищенном проводе ВЛЗ-6-10кв цанговые зажимы должны устанавливаться в комплекте с надвижными или термоусаживаемыми чехлами. Причем здесь нужно использовать высоковольтные толстостенные термотрубки.
Не забудьте перед соединением проводов, предварительно одеть термоусадку на сам СИП-3. И только потом осуществлять их гильзование.
После срыва, термоусаживаемый чехол надвигают на затянутый зажим и с помощью газовой горелки разогревают трубку, постепенно смещая зону разогрева от середины к краям.
Расчет стрелы провеса и усилия натяжения СИП
В этой статье хочу предоставить методику расчета стрелы провеса самонесущих изолированных проводов типа СИП-2А. По этой методике вы сможете рассчитать стрелу провеса СИП при длине пролета, отличного от типового значения. Хотите пролет сделать более 40м?
Данную методику в принципе можно применить и к СИП-1, СИП-1А и СИП-2.
СИП-1 отличается от СИП-2 изоляцией жил. У СИП-1 применяют светостабилизированный термопластический полиэтилен (ПЭ), а у СИП-2 светостабизилизированный сшитый ПЭ. Буква «А» указывает, что нулевая несущая жила в изоляции. По характеристикам СИП-2 лучше, чем СИП-1, он пропускает больший ток и имеет чуть меньшую массу.
Целью данного расчета является определение усилия натяжения несущего провода при заданной температуре монтажа, а также определение стрелы провеса СИП.
Расчет провеса СИП
Определим усилие натяжения Т(даН) в зависимости от температуры окружающей среды во время монтажа.
1 Сперва нужно посчитать по формуле ниже эквивалентную длину пролета ае(м)
Эквивалентная длина пролета
2 По таблице определяем параметр Р в зависимости от эквивалентной длины пролета ае и сечения провода.
| Конструкция провода, мм² | Параметр Р при 40°С без ветра, м | Рекомендуемая максимальная длина пролета, м | ||||
| Длина пролета (нормальная ветровая нагрузка) | Длина пролета (высокая ветровая нагрузка) | |||||
| 30м | 45м | 60м | 30м | 60м | ||
| 3×35+54,6 | 300 | 350 | 400 | 300 | 350 | 60 |
| 3×50+54,6 | 250 | 300 | 350 | 250 | 300 | |
| 3×70+54,6 | 200 | 250 | 300 | 200 | 250 | |
| 3×70+70 | 250 | 300 | 350 | 250 | 300 | |
| 3×150+70 | 200 | 250 | 250 | 200 | 250 |
3 По полученному значению Р, эквивалентной длине пролета ае и по заданной температуре окружающей среды во время монтажа определяем усилие натяжения Т по таблице.
Определение усилия натяжения Т (даН)
Расчет величины стрелы провеса провода СИП.
Стрелу провеса самонесущего изолированного провода определяют по следующей формуле:
Стрела провеса
где а — длина пролета;
р — линейный вес (даН/м);
Т — механическое натяжение (даН).
Линейный вес провода СИП можно взять из таблицы ниже либо из каталога производителя.
| Вид СИП | (даН/м) |
| 3×35+54,6 | 0,610 |
| 3×35+54,6+2EP | 0,739 |
| 3×50+54,6 | 0,732 |
| 3×50+54,6+2EP | 0,860 |
| 3×70+54,6 | 0,936 |
| 3×70+54,6+2EP | 1,06 |
| 3×70+70 | 0,967 |
| 3×70+70+2EP | 1,09 |
| 3×150+70 | 1,66 |
| 3×150+70+2EP | 1,79 |
Примечание: EP — провода освещения.
Под действием температуры метал либо расширяется, либо сужается, поэтому и меняется натяжение провода Т. Если необходимо посчитать максимальный провис СИП, то для расчета нужно взять самый большой пролет и выбрать параметр Т исходя из температуры +40 градусов.
Независимо от климатических условий (ветер, температура, мороз) нагрузка приложенная нулевому несущему проводу не должна превышать 500даН, для нулевого провода сечением 54,6мм2 и 650даН для нулевого провода сечением 70мм2.
Получается ВЛЗ (ВЛИ) должна быть спроектирована таким образом, чтобы нагрузка на нулевой провод не превышала установленных значений.
Единственное, что смущает в этом расчете так это то, что не совсем понятно как учли толщину стенки гололеда. Ведь при обледенении проводов их вес увеличивается, соответственно и увеличивается стрела провеса и механическое натяжение. На мой взгляд в таблице определения усилия Т при температуре -5 градусов гололед и налипание снега учтено.
Вот что скажут электросети и энергонадзор, если мы сделаем пролет более 40м? По возможности пролет нужно делать согласно типовым проектам, т.е. не более 40м.
Советую почитать:
Расчет мощности жилого дома для ТУ
Расчет емкости аккумуляторных батарей ИБП
Расчет освещения точечным методом
Прикидочный расчет освещения
Монтаж ВЛ
В большинстве случаев, при сложном рельефе, целесообразным является монтаж ВЛ
«под тяжением». Современный метод позволяет существенно сократить трудозатраты, а также расходы на спецтехнику.
При выполнении монтажа «под тяжением» не требуется предварительно раскатывать провод либо кабель по земле. Натягиваемый провод не повреждается сколами, царапинами. Исключается возможность коронного разряда.
Использование программируемых машин по натяжению упрощает монтаж переходов линий через транспортные, железнодорожные пути, инженерные сооружения. Раскатка осуществляется специальными роликами непосредственно на опоры.
Повреждение натягиваемого провода практически невозможно. Специальные гидравлические машины отключаются при достижении нужного уровня тяжения.
Принцип конструкции и установки
Корпус зажима для СИП производится из высокопрочного полимера и укрепляется армирующим слоем из стекловолокна. Благодаря особенностям этих материалов, корпус отличается стойкостью к ультрафиолету, а также полной герметичностью (никакая влага не проникнет во внутреннюю часть устройства).
Существует ряд важных нюансов, которые следует понимать для успешной установки зажима:
- Контакт между проводами должен быть надежным. Устанавливается приспособление между основным и подключаемым проводами.
- В прокалывающем приспособлении существуют отверстия, через которые и протягивается кабель. Чтобы обеспечить проведение этой операции, нужно подтянуть болт, расположенный сверху устройства.
- Установка зажима связана с прокалыванием изоляционного слоя проводов. Однако вопреки распространенному мнению, прокалывание кабелей совершенно не ослабляет конструкцию.
- Следует иметь в виду, что монтаж ответвительного прокалывающего механизма можно выполнить только один раз. Демонтаж устройства в будущем невозможен. Кроме того, приспособление непригодно для вторичного использования.
