Как сделать заземление в гараже на 220 и 380 вольт

Схемы

Своими руками сделать в гараже заземление на 220 В можно по следующим схемам:

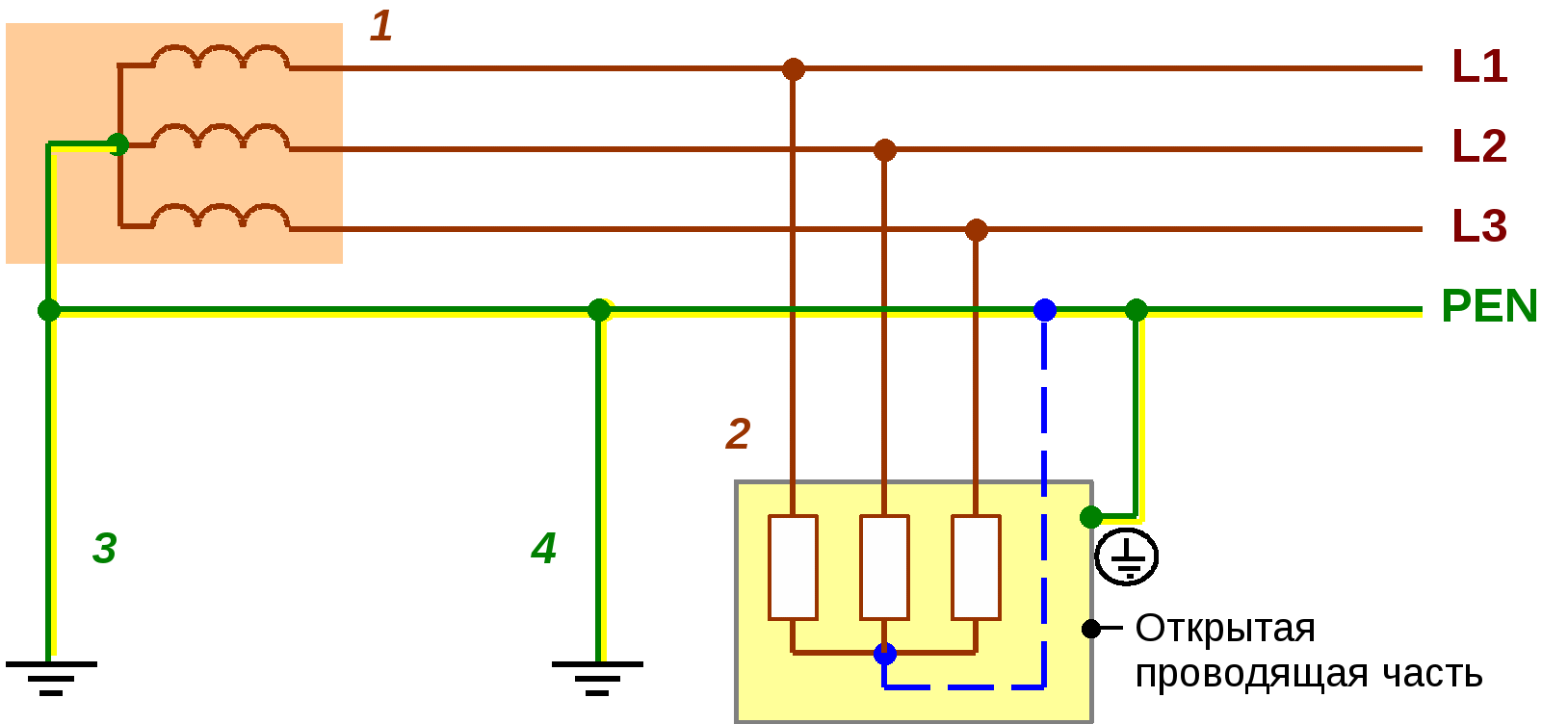

TN-C.

Согласно данной схеме, подсоединяемый провод включает 2 проводника. Один из них предназначен для фазы, другой – PEN-совмещенный – для ноля и земли.

Главный недостаток проявляется в том, что при обрыве PEN-кабеля, корпуса всех подключенных приборов окажутся под фазой. Это приведет к удару током даже при случайном соприкосновении к поверхности.

По этой причине не рекомендую применять TN-C-схему для заземления гаражных электроприборов. На данный момент данная версия считается устаревшей – применялась она более чем 10 лет назад, а при обустройстве вновь возводимых зданий не используется.

TN-S.

По сравнению с выше приведенным вариантом, эта схема более надежна – так как проводник разделяется на 3 независимых жилы. Таким образом, это обеспечивает разделение земли и нуля. К тому же в щитке они подсоединяются к разным шинам. Это гарантирует, что при обрыве на приборы не начнет поступать фаза.

Однако в реальности TN-S-схема почти нигде не применяется. Так как для ее осуществления придется тянуть отдельный проводник от подстанции до потребителя.

Обустройство заземляющего контура в непосредственной близости к постройке

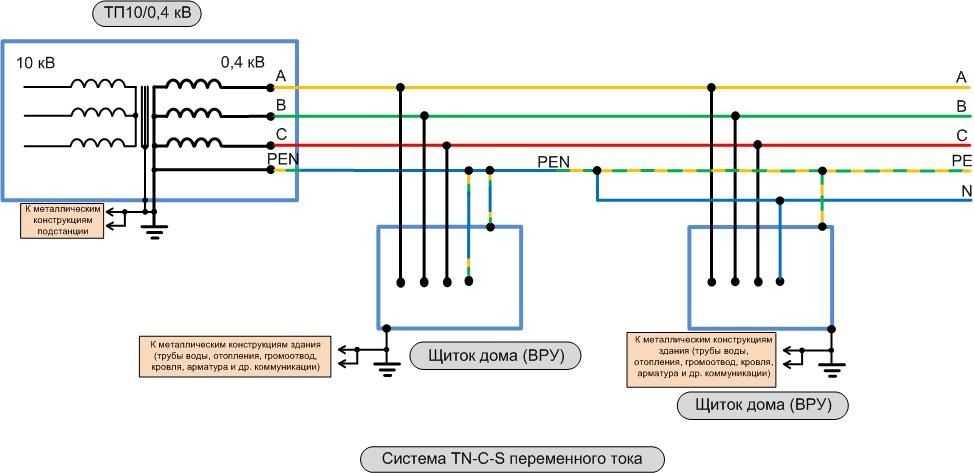

TN-C-S.

Это, пожалуй, самый удачный вариант, когда заземляющая жила идет в комплекте с нулем и фазой от поставщика электроэнергии. Суть схемы следующая:

От центральной подстанции к местному распределителю подходят фазы с совмещенным PEN-проводником (ноль + земля).
Далее уже на месте заземление обновляется.
К потребителю подходит 5-жильный кабель – 3 фазы, ноль + земля.

На данный момент современные застройки оснащаются именно такой схемой подачи электричества.

TT.

Эту схему могу рекомендовать тем, кто желает своими руками сделать заземление в гараже на 220 В. Для этого потребуется обустроить заземляющий контур в непосредственной близости к сооружению.

Отмечу этот вариант, как самый дешевый и подходящий под любую схему электропроводки. Особенно актуален он для старых схем, где к щитку частного дома подводится только фаза и ноль.

Для монтажа контура требуется выкопать траншею необходимой конфигурации

Важно!

Чтобы создать по-настоящему рабочий заземляющий контуру, нужно учесть величину электрического сопротивления поверхностных слоев почвы. Например, на глубине стандартной фундаментной подошвы (около 0,7 м) его показатель практически идентичен телу человека – защиты от такой схемы можно не ждать. Элементы конструкции должны погружаться на достаточную глубину, как правило, ниже отметки промерзания грунта.

Пошаговый план построения электросети

Порядок составления электрической схемы для гаража выглядит следующим образом:

Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей

Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Зачем контур заземления в гараже?

Современные электроприборы часто требуют подключения к розеткам с заземляющим контактом. Предполагается, что через этот контакт их корпуса соединятся с контуром заземления. Изоляция токоведущих частей внутри прибора может быть повреждена, в него может попасть вода. Не обязательно проливать воду на сварочный аппарат. Тот же эффект получится, если внутрь попадет влажный воздух. При определенных температурных условиях водяной пар конденсируется на металлических деталях корпуса. Вы можете об этом даже не подозревать, а вода совместно с пылью, всегда имеющейся внутри того же сварочника, является проводником электрического тока.

Поэтому наличие заземляющего проводника в электропроводке и розеток с заземляющими контактами является непременным требованием безопасной эксплуатации современного электрооборудования. Отдельный вопрос касается освещения повалов и погребов. Из-за сырости и высокой влажности они относятся к помещениям с повышенной опасностью. Для питания светильников используется сверхнизкое напряжение от разделительных трансформаторов. А корпуса их заземлять обязательно.

Но это еще не все. Есть такое понятие: сторонняя заземляющая часть. Это металлические конструкции, которые не являются частью электроприбора (например, корпусом щитка), но где тоже может оказаться опасный электрический потенциал.

Если корпус гаража металлический, то, несмотря на нахождение его на поверхности земли, на нем тоже может оказаться напряжение. Между корпусом гаража и грунтом устанавливается гидроизоляция, да и сам он частенько стоит на бревнах или шпалах. Поэтому его связь с землей ненадежна.

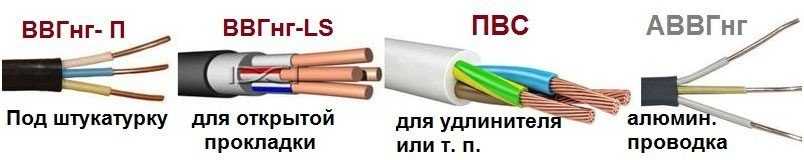

Прокладка кабелей питания осуществляется самым простым способом: линии крепятся к металлическим тросам или проволоке, закрепляемых на корпусах гаражей сваркой или болтовыми соединениями. Повреждение изоляции кабельной линии приводит к появлению потенциала на тросе, а, следовательно, – на одном или нескольких корпусах. Если повреждение напрямую не контактирует с металлическими частями, находящимися рядом с ним, то во время дождя этот контакт может появиться. Прикасаться к корпусу гаража под напряжением смертельно опасно.

Не стоит ожидать, что питающая линия окажется защищенной УЗО. Это не реальная затея, так как даже при абсолютно исправных кабелях невозможно предугадать, что взбредет в голову владельцам гаражей.

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании. Не надо делать скрутки

Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Алгоритм работы

Рассмотрим инструкцию.

В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Как сделать заземление в квартире

Перед тем как приступить, необходимо выяснить какой вид системы подачи тока используется по вашему адресу. Исходя из нормативных требований, каждый дом должен быть оборудован стояком, в который входит пять проводов, последний из которых- является заземлителем. Если ваш дом подходит под вышесказанные требования, то нужно распределить последний провод по квартире.

Розетки оборудовать со специальным заземлением. В ванной нужно будет установить систему уравнивания потенциалов. Если это новый дом, то, чаще всего, у вас будет стоять система с нулевым рабочим и защитным проводником. Они соединяются между собой в основном щите дома. При выходе из щита, они все разъединяются. К стоякам подсоединены три фазы и, в придачу, нулевой и защитный проводники. Из-за того, что в щитке есть отдельные шины, процесс будет очень простой. Они предусмотрены для подключения нулевой фазы и самого заземления.

Само заземление имеет связь с крышкой щита. Провод с фазой подключаем к шине, где раньше был устаревший провод, нулевой провод подключается к нейтральным проводам, защитный провод подсоединяем к крышке щита.

Это можно сделать несколькими вариантами. Самым надежным считается, установка заземления в главном щите дома. Но так как добиться разрешения из домоуправления не всегда удается, то установка заземления происходит в подвале при помощи личного контура. С помощи системы, нужно уравнять потенциалы. После этого провод выводим к главному щиту. Все электроприборы, подключается только к розетке с заземлением.

Еще понадобиться установка для защитного отключения. Там мы недопустим утекать току. Если система потенциалов уже предусмотрена, то все еще проще. Мы, просто, заземляем ванну и подключаем защитные установки. Провод, который будет идти из квартиры к щиту, должен быть зеленого цвета. Для заземления труб в ванной, так же, понадобятся хомуты.

Заземление стиральной машины

Для начала отключаем машинку от электросети. Провода не должны быть повреждены. Если они испорчены, то может возникнуть напряжение. Если вы попали в такую ситуацию, то лучшим решением будет установка автоматического отклонения. Так вас не ударит током. Можно заземлить корпус, чтобы было спокойнее. Чаще всего, в современных домах, в ванной уже установлено дополнительное заземление.

Если в стиральной машине оно отсутствует, то нужно самому создать контур для заземления или сделать полное зануление. В первом варианте, нам нужно, провод от машинки закрепить на стояке. Для этого мы выводим провод и прикрепляем его к металлическим заземлителям. Этот способ подойдет для жителей высоток.

Для зануления, выводим провод из трех жил от щита и вставляем в специальную заземленную розетку. Шины крепятся на нулевом проводе. При возникновении короткого замыкания, заземление остается на крышке прибора. Если на розетке нет крышки, в ванной ее устанавливать не желательно.

Молниеотводы

Объект с контуром заземления в обязательном порядке, согласно ПУЭ, должен быть оснащен молниеотводом. Особенно, если речь идет о даче, где жильцы копают колодцы, забивают на воду скважины и прокладывают трубы очень неглубоко, а то и вовсе пускают их поверху. Строения на дачных участках часто возводятся из горючих материалов, а пожарные далеко. Плюс возможную грозу наверняка сопровождает усиление ветра.

Известны случаи, когда в непогоду выгорали целые дачные поселки от ударов молнии. Виновников катастрофы находили, как правило, быстро — на пожарищах обязательно обнаруживался участок, на котором контур заземления имелся, а остатков молниеотвода не было.

Между тем простейший молниеотвод — это пара заостренных арматурин, торчащих над коньком крыши на 1,2-1,5 м. С контуром заземления их соединяет стальная проволока сечением не менее 6 мм или стальная шина 15 х 3 мм.

Ширина такого молниеотвода не может быть более 60 мм, иначе при ударе возможно разбрызгивание плазмы, последствия которого просто разрушительны. Слишком широкая конструкция обязательно сработает как антенна: она не отведет молнию в землю, а разбросает по сторонам.

Важно

Детали молниеотвода должны исключительно свариваться, а края шины (если используется именно она) провариваться с захватом всех слоев (шаг сварки 50-60 см).

Расчет заземления, формулы и примеры

Даже если процесс сборки покажется несложным, трудности могут возникнуть при расчетах. Главное требование – чтобы проводники выдерживали скачок напряжения, а электроды обладали достаточными параметрами, чтобы беспрепятственно «передать» тог грунту. Хорошо, когда есть сосед, который уже делал подобные работы и имел возможность проверить эффективность системы в деле. В противном случае придется все делать самому.

Сопротивление грунта

Для каждого стержня используется следующая формула:

Здесь:

ρ экв — эквивалент удельному сопротивлению однородных грунтов (определяется по таблице для конкретных типов почв);
L — длина электрода (м);
d — диаметр прута (м);
T — расстояние от середины штыря до поверхности (м).

Тип грунта	Удельное сопротивление почвы (эквивалент), Ом*м
Торфяной	20
Черноземный	50
Глинистый	60
Супесь	150
Песчаная (залегание грунтовых вод до 5 м)	500
Песчаная (залегание грунтовых вод более 5м)	1000

Размеры и расстояния для заземляющих электродов

Для этого необходимо знать допустимое общие сопротивления контуров (для сети 127-220 В – 60 Ом, для 380 В – 15 Ом). Величина климатического коэффициента берется из таблицы ниже.

Вид электрода, тип размещения	Климатическая зона
Первая	Вторая	Третья	Четвертая
Стержень, расположенный вертикально	1,8 / 2,0	1,5 / 1,8	1,4 / 1,6	1,2 / 1,4
Полоса, лежащая горизонтально	4,5 / 7	3,5 / 4,5	2,0 /2,5	1,5

Теперь необходимо взять сопротивление грунта, которое рассчитывается по формуле из предыдущего раздела статьи. Его умножают на климатический коэффициент. Полученную величину делят на общее сопротивление контура (смотрите выше). Результат и будет количеством электродов. При необходимости округляют в большую сторону.

https://youtube.com/watch?v=UU4RLuuVd4E

Нужно ли заземление в частном доме

Нужно ли заземление в частном доме? Обязательно. Суть системы – обеспечить электрическому заряду кратчайший путь для разрядки в грунт. Согласно законам физики, он будет искать проводник, обладающий минимальным сопротивлением. И контур, о котором пойдет речь далее, является именно таким. И даже если «доза» будет настолько велика, что заземлитель не сможет отвести ее полностью, через человеческое тело пройдет лишь малая часть, которая не причинит вреда. Разве что, возможно, вы почувствуете легкую кратковременную дрожь. Отсюда видно, что правильное заземление – гарантия электробезопасности.

Согласно ГОСТ, СНиП и ПУЭ каждое жилое сооружение в обязательном порядке оснащается такой системой защиты от замыкания и блуждающих токов. В нормативных документах в частности говорится, что заземление для дома монтируется, если проектная напряжение в цепи электроснабжения с переменным током от 100 В превышает отметку в 40 Вт. Еще одной задачей, которая решается при помощи заземлителя, является обеспечение пожарной безопасности. В результате замыканий часто происходит возгорание, затем пожар, и тогда затраты на восстановление (если таковое возможно) несоизмеримо больше со стоимостью монтажа контура заземления.

Как правильно сделать заземление в частном доме спрашивают и те, кто столкнулся с проблемой плохого сигнала. Если недалеко находится мощный излучатель, помехи при использовании телефона, телевизора, компьютера, радиоприемника неизбежны. Но если защитить здание, принимаемый сигнал всегда будет отличным. Но только не путайте эту систему с громоотводом. В последнем случае целевое назначение одно – отвод разряда молнии. При замыкании молниеотвод никак не сможет защитить людей от поражения, а приборы от перегорания. Однако общий принцип действия в обоих случаях идентичен.

При монтаже ни в коем случае не соединяют контуры громоотвода в доме с заземлением. Каждая из систем работает независимо. Тогда в случае попадания молнии скачка напряжения не случится. Если же случится эффект индукции, заземлитель «выведет» ток из цепи, чем обеспечит безопасность. Причем у каждой системы безопасности есть подземная часть. Она может быть общей только при достаточном сечении. Разводка всегда обособленная. Наличие одного средства защиты не исключает необходимость установки другой.

Виды систем

Прежде чем начинать работы, выбирают систему управления потенциалов. Для организации заземления в гараже применяются следующие системы.

TN-C

Все электросети, проложенные более 10 лет назад, были собраны по такой системе. Схема TN-C предполагает прокладку только двух проводов во вводном кабеле. Первый из них будет фазным, а втором – нулевой совмещенный, или PEN. Последний включает в себя провод, по которому протекает ток, и кабель заземления.

В конфигурации TN-C запрещено использовать нулевой провод в качестве элемента, заземляющего всю сеть. Несоблюдение данного правила приведет к тому, что фаза перейдет на все подключенные электроприборы. Кроме того, при обрыве проводника PEN, под напряжением окажутся заземляющие элементы сети.

Иными словами, при прикосновении, например, к компрессору пользователя ударит током.

TN-S

Система TN-S предполагает наличие 3-жильного вводного кабеля, подключенного к распределительному щитку через 2 нулевые шинки. В этой схеме существует разделение между нулевым и защитным проводниками. Поэтому при обрыве электросети, вызванной, например, высоким скачком напряжения, между двумя указанными проводами не возникает потенциал.

TN-S сегодня используется очень редко, так как эта система требует прокладки двух проводов от подстанции. Однако, если такая схема применяется, то контур заземления может потребоваться лишь в том случае, когда источник питания (общая электросеть) располагается на значительном удалении от гаража (распределительного щитка).

TN-C-S

TN-C-S является оптимальным выбором между TN-C и TN-S, так как объединяет в себе обе последние системы. Данная схема предполагает разделение нулевого проводника на защитный и рабочий. При этом совмещенный PEN тянется от подстанции до распределительного щитка, где и создается контур заземления. От него уже к конечным потребителям прокладываются 3 проводника с использованием схемы TN-S.

Недостатком TN-C-S является то, что при обрыве совмещенного проводника при его подходе к гаражу существует вероятность возникновения потенциала. Однако в подобных ситуациях сработает вводной автомат (при условии, если он установлен), поэтому электроприборам ничего не угрожает.

ТТ

ТТ представляет собой аналог TN-C. Но в этой системе контур заземления не подключается к проводнику PEN, а остается независимым. Защитный элемент соединяется в схеме ТТ с металлическими элементами гаража и розетками. Также эта система предполагает использование нескольких электродов, вкопанных в землю. Именно схема ТТ в основном используется при организации контура заземления в гараже.

Типы схем заземления

Для начала узнаем, какие бывают системы установки заземления в гаражном помещении.

Система TN-S

Такая схема заземления гаража отличается большей надежностью. Однако популярностью она не пользуется. Все дело в том, что монтаж системы достаточно трудоемкий. Кооперативу придется протягивать два провода PE и N по отдельности, причем от самой подстанции к своему ВРУ. Конечно, в любом случае это будет невыгодно с экономической точки зрения.

Схема TN-C

Когда используется данная схема заземления, фаза и совмещенный проводник (PEN, ноль с землей) вместе проводятся непосредственно к вводному щитку.

На вводе в щиток провод PEN разделяют на PE и N. Таким образом самостоятельно выполняется заземление гаража.

Огромный минус такой системы – опасность перехода фазы на все заземленные электрические приборы. Это происходит в тот момент, когда обрывается совмещенный провод. А такая ситуация вполне вероятно. Конечно, нельзя допускать опасность подобного перехода фазы. Ведь в результате все приборы, агрегаты, электроинструменты окажутся под напряжением в 220 Вольт. И всего одного прикосновения к ним будет достаточно для удара током огромной силы. В итоге может быть нанесен непоправимый вред здоровью. Специалисты настойчиво рекомендуют такую систему не применять.

Схема заземления TN-C-S

Данная система заземления признается специалистами наиболее безопасной. Она требует определенных затрат, но они тоже вполне могут быть оправданы, поскольку уровень надежности высокий.

Суть такой схемы следующая. От к подстанции тянут провод к ВРУ гаражного кооператива. Это должен быть совмещенный кабель PEN. Затем делается повторное заземление. К каждому потребители протягивают от ВРУ кабель в пять жил, куда входят: ноль, земля и сразу три фазы.

Современные застройщики все чаще выбирают именно эту систему заземления. Она обеспечивает достойную защиту электрической проводки на 380 Вольт. Конечно, это дает положительный эффект – гарантирует безопасность. Однако, владельцам старых гаражных построек придется из своего кармана оплачивать полную модернизацию кабеля. Разумеется, далеко не всем это подходит.

Система заземления TT

Наиболее эффективный, экономичный и простой способ заземления гаражного помещения – сделать все по схеме ТТ. Выполняется индивидуальный контур. Он включает в себя несколько металлических электродов. Тут понадобится провести определенные земляные работы: обустраивается контур, электроды надежно закапываются в землю возле гаража. В процессе монтажа не возникнет никаких трудностей, если внимательно изучить все нюансы, следовать рекомендациям и конкретной инструкции.

Вы сумеете сделать заземление в гараже своими руками без проблем. Сейчас мы подробно рассмотрим алгоритм действий, где будут изложены все этапы работы с соответствующими полезными советами.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

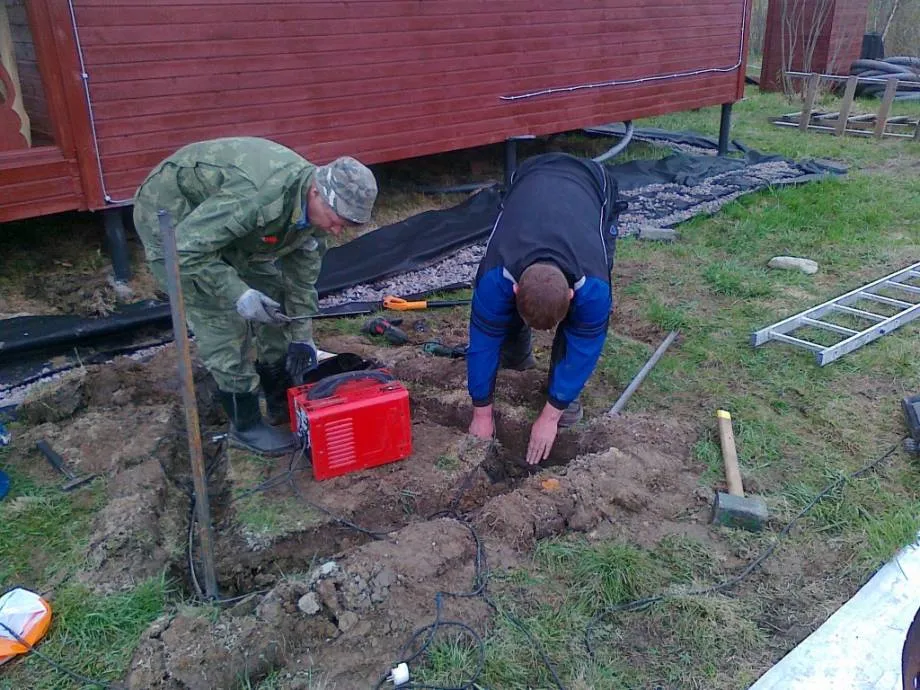

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.

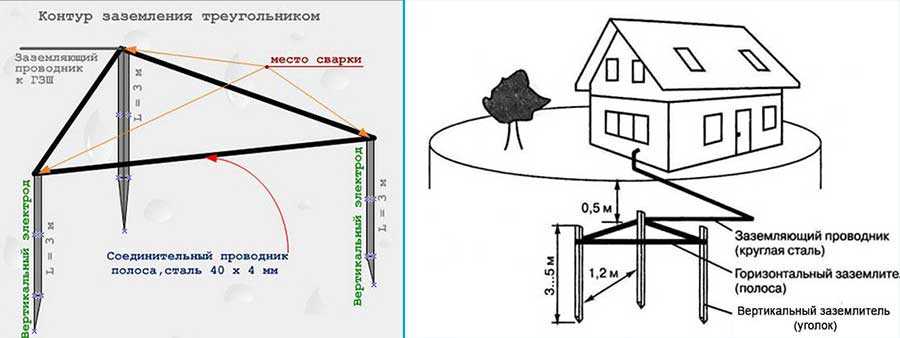

По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.

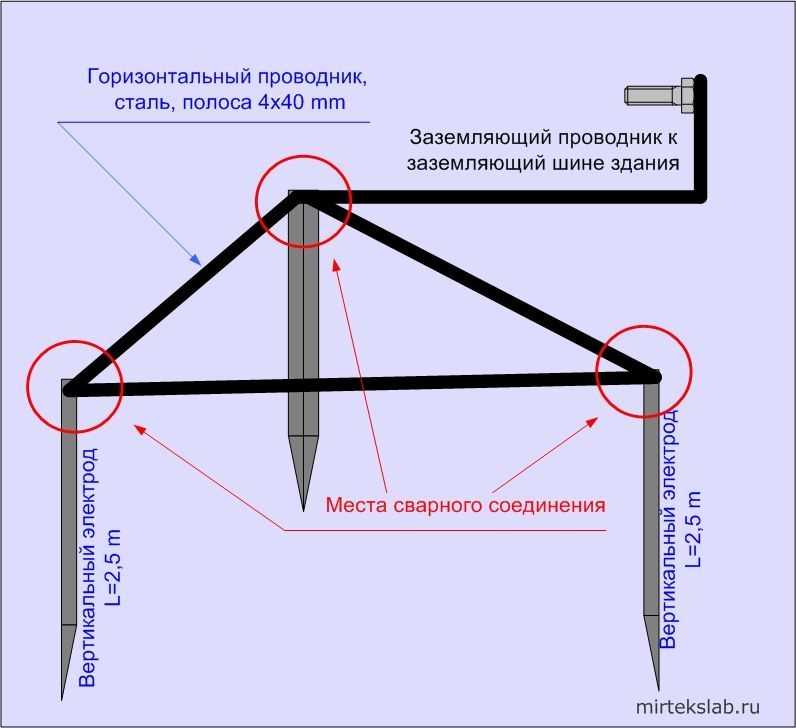

Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.
Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.
От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур 60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).
