Заземление в квартире многоэтажного дома

Как сделать заземление в частном доме

Если вы проживаете в частном загородном доме, где заземление можно найти только в грунте, то нам потребуется какой-нибудь твердый (чтобы не сломался и не погнулся, во время забивания), стержень из металла, предпочтительно не менее 1500 – 2000 мм, имеющий большую поверхность для  электрического контакта с грунтом. В качестве стержня может подойти и обычный железный лом, у которого с одного из концов нужно просверлить отверстие для самореза (для прикручивания заземляющего кабеля).

Выбираем свободное место в земле рядом с домом, и с помощью кувалды вбиваем его, почти на полную глубину. К торчащему над поверхностью почвы концу с отверстием для самореза прикручиваем заземляющий кабель, способом описанным выше.

Для того чтобы уменьшить коррозию металла в зоне контакта кабеля с металлическим стержнем, нужно позаботиться защите нашей конструкции от атмосферных явлений. В качестве защиты может выступить какое-нибудь герметичное латексное или резиновое изделие…

Еще один вариант для заземления в загородном доме, — это создание его с помощью жестяного нержавеющего листа имеющего большую поверхность контакта с грунтом. Для этого выкапывается необходимого размера углубление в земле (лучше поглубже), после этого в нем закапывают металлический лист, и утрамбовывается это место (предварительно устанавливается электрический контакт заземляющего кабеля с нержавеющим изделием)…

Конечно, идеальный вариант для создания заземления, — это три вбитых длинных железных штыря длиной, не менее трех метров (учитывается глубина промерзания почвы), на равных расстояниях друг от друга примерно один метр (в виде равнобедренного треугольника), и соединенных между собой с помощью металлических прутьев и сварки, образуя тем самым контур — устройство, идеально подходящее по своим электрическим свойствам для заземления.

Надеемся, что данная статья смогла полностью ответить на вопрос – как сделать заземление в квартире или частном доме? Удачного Вам ремонта!

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

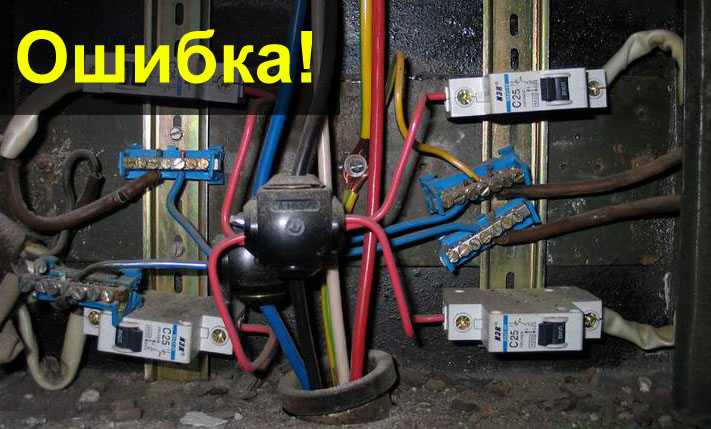

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

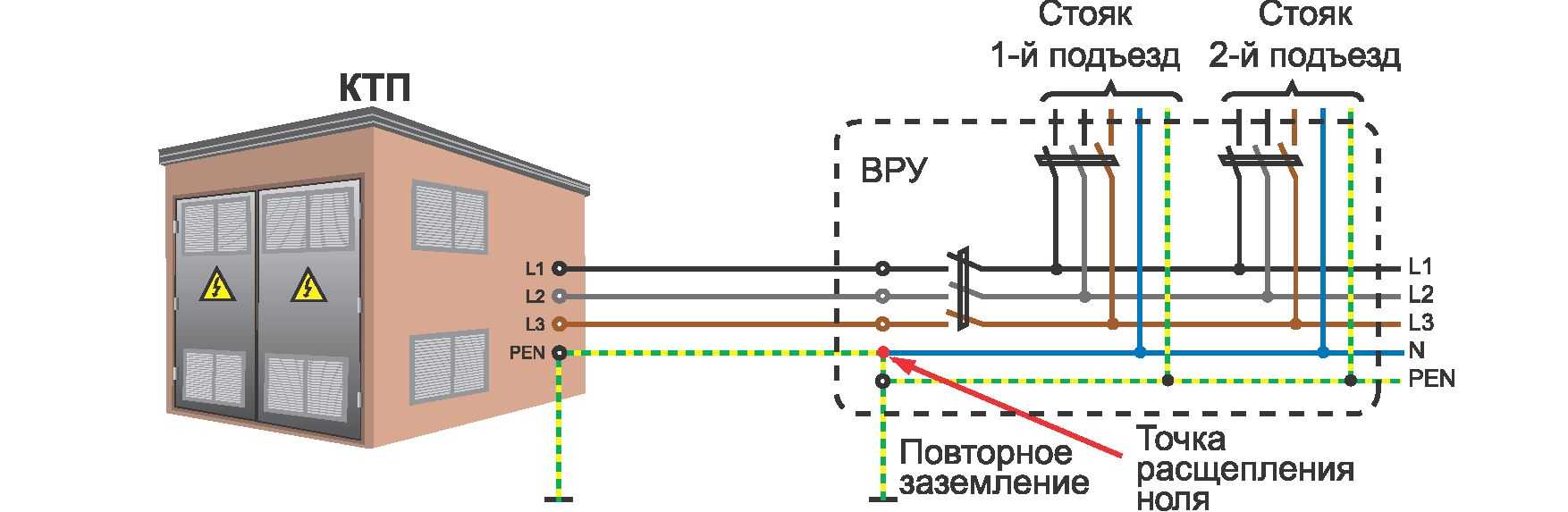

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

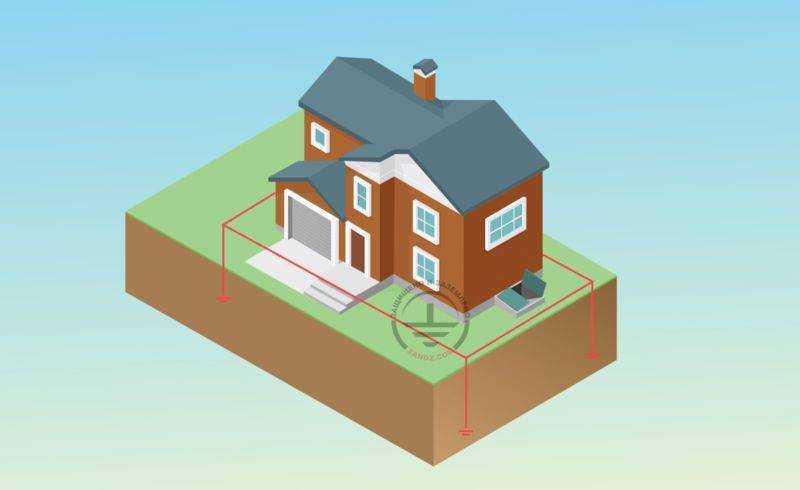

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	—
Песчаник, грунтовые воды не глубже 5 м	500	—
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Дополнительные требования к заземляющему устройству

Чтобы мастер всегда был уверен в своей работе, следует запомнить несколько дополнительных требований:

1. Во-первых, швы должны быть качественно сварены.
2. Во-вторых, каждый год необходимо проводить обязательное тестирование системы заземления. Это позволит вовремя определить уровень ее работоспособности и при необходимости провести ремонтные работы.
3. В-третьих, при монтаже каждого элемента системы следует четко следовать правилам. Если не нарушать их, то никаких проблем не возникнет.

В целом, заземление участка – это очень важное условие сохранения здоровья людей, проживающих в доме. И поэтому пренебрегать им не следует

Как сделать заземление в баню

Заземляющий контур вполне можно сделать самостоятельно, если соблюдать все советы. На каждом этапе работы важны аккуратность и внимательность.

Подготовительные работы

Работы с землей включают такие действия:

1. Отступить от фундамента 1,5 метра (можно больше), отметить место для траншеи.
2. Прокопать траншею на выбранную, заранее рассчитанную глубину (если земля с какой-то стороны более влажная, глубину делают меньше на 0,5 м). Ширина обычно составляет 0,5 метра.
3. От угла фундамента бани, который находится ближе всего к траншее, прокопать ров малой ширины с глубиной самой траншеи.

Стержни заземлителей

Как правильно сделать расположение заземляющих стержней? Обычно их вбивают в зависимости от выбранной геометрии на расстоянии 1 метр друг от друга. Забивают вручную кувалдой после заострения конца. Для удобства ко второму концу приваривают горизонтальную «площадку».

Важно, чтобы забиваемый конец ушел ниже глубины промерзания земли. До конца заземлители в грунт не вводят — примерно на 0,2 метра они должны торчать до следующих этапов работ

Контур заземления

Качество проведенного контура полностью обусловит работу заземления в будущем. Своими руками производить соединение можно, если есть опыт сварочных работ. В противном случае стоит пригласить специалиста с нужным оборудованием.

Порядок действий:

1. Горизонтальные проводники приваривают к вертикальным, создавая единый контур.
2. Проверяют качество сварочных швов.
3. Часть горизонтального проводника прокладывают до угла здания, подгибают, выпускают наружу.
4. На выпущенный конец приваривают болт, что необходимо для соединения со щитком.

Запрещается заменять сваривание резиновыми соединителями — такой контур не будет надежным. Защита бани от короткого замыкания и прочих неприятностей обеспечена не будет.

Проверка работы контура

Существует простой способ проверки работы системы. Следует взять лампочку с переноской, присоединить к фазе одним концом, к болту на контуре — вторым. После подачи напряжения лампа должна ярко гореть, что означает надежность контура. Тусклое горение — знак того, что надо переварить стыки. При удачной проверке контуры засыпают грунтом после покрытия растворами от коррозии.

Соединение контура и распределительного щитка

Следует соединить схему с распределительным щитком. Подойдет проводка одножильная из меди на 0,4 кв. см. Один конец соединяют с приваренным болтом, второй — с заземляющей шиной в щитке. Желательно пригласить электрика — это самая ответственная работа. Наладить работу заземляющей системы может только специалист.

Важно защитить систему от снега и дождя. Для этого следует покрыть участок с приваренным болтом «козырьком» или выполнить защиту иным удобным способом. Правильное выполнение работ — гарантия безопасности человека и всей имеющейся техники

Правильное выполнение работ — гарантия безопасности человека и всей имеющейся техники.

Как провести заземление в квартире своими руками?

Проще всего заземление розеток в квартире сделать жильцам первых этажей. В этом случае они просто могут вывести провод «земля» во двор.

Жильцам других этажей необходимо присоединить провод заземления к щитку и вывести его на нулевую панель. После этого к нужному месту тянется разводка из трех проводов. Это очень экономичный и простой способ, но он возможен только в том случае, если у вас сейчас идет ремонт. В других случаях, например, при покупке новой бытовой техники, заземление тоже необходимо, а сделать его таким способом не получится. Правда, можно подключить технику непосредственно в розетку, но есть риск получить удар током при работе с ней.

Какие системы существуют

В многоквартирных домах с напряжением 220W возможны несколько систем заземления, основные нормы и требования к которым перечислены в пункте 1.7 ПУЭ. Системы имеют маркировку. Первая буква означает состояние нейтрали источника питания относительно земли:

• I – изолированная;
• T – заземленная.

Вторая – это состояние открытых проводящих частей относительно земли:

• T – проводящие части заземлены;
• N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

• S – проводники разделены;
• C – функции совмещены в одном проводнике.

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

• N – рабочий;
• PE – защитный;
• PEN – совмещение защитного и рабочего.

1. TN-C. Система распространена в старых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. С точки зрения электробезопасности она одна из самых ненадежных. Определить, что в квартире именно эта система подключения, можно, заглянув в подъездный щиток. Внутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
2. TN-S. Система пришла на смену устаревшей и заведомо опасной TN-C. Рабочий и защитный проводник разделяются еще на подстанции и не пересекаются на всем своем протяжении. Определить такое подключение можно только в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него пять кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
3. TN-C-S. Эта система – промежуточный вариант между двумя предыдущими, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.
4. TT. Такая система оптимальна там, где все остальные не будут обеспечивать достаточную электробезопасность, например, в отдельно стоящих частных домах, металлических контейнерах или торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Принцип работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя присутствует защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в постоянном контроле.

Как сделать заземление в квартире, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

1. Использование УЗО.
2. Монтаж местного контура.
3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже). Абсолютной защиты они не гарантируют. Однако при повреждении стирального агрегата или водонагревателя УЗО моментально обесточит линию и не позволит поражающему току достичь опасной величины.

Устройство защитного отключения УЗО. Схема подключения в квартире

Специалисты настаивают на его установке даже при наличии зануления. Выполняя каждый свою функцию, автомат и УЗО будут дублировать друг друга. Если по какой-либо причине не сработает АВ – УЗО подстрахует его. Надежность такой защиты в целом повышается.

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
3. Затем они свариваются между собой широким металлическими полосами.
4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

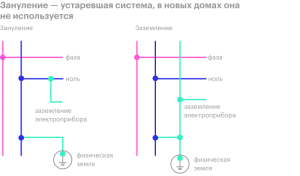

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Зачем нужно заземление в частном доме

Абсолютно любая металлическая поверхность потенциально опасна, если она не была заранее заземлена. Именно по этой причине уже на этапе строительства дома обязательно разрабатывают схему электрической проводки.

На этом же этапе рассматривается и вопрос организации правильного заземления. Поскольку заземление тоже является частью данной схемы.

К сожалению, сегодня все чаще владельцы участков отказываются от организации заземления, поскольку банально считают его ненужным. Вот только это серьезное заблуждение.

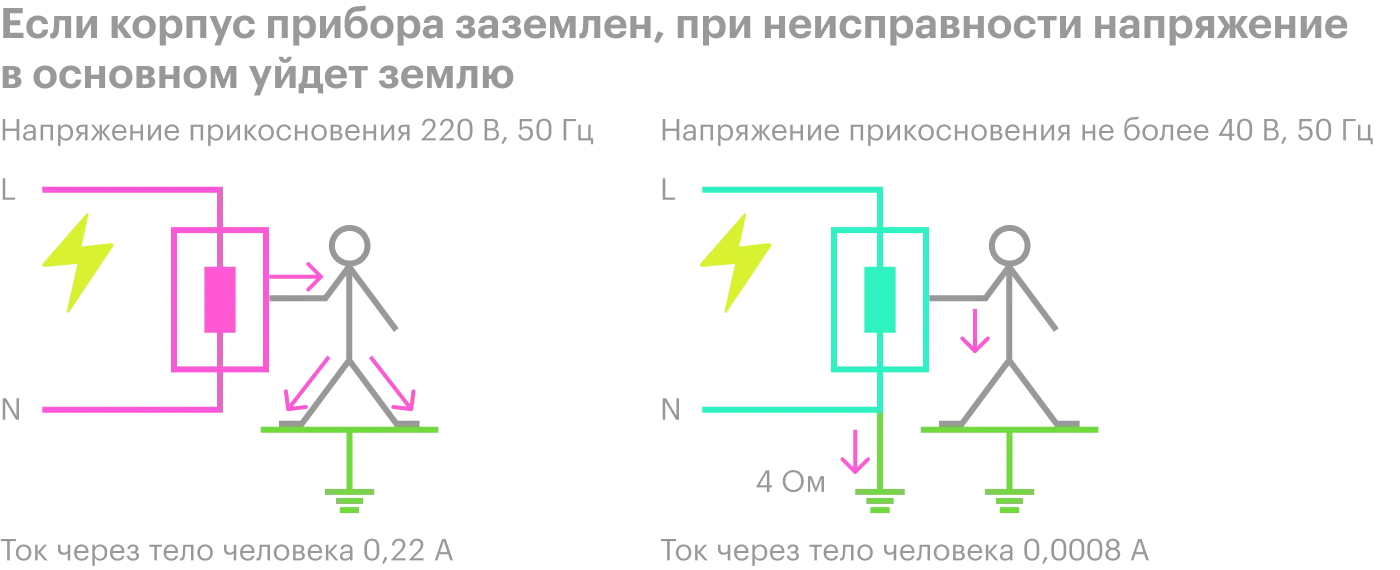

Конечно, утюг и чайник будут успешно функционировать даже в том случае, если не было сделано заземление. Однако, если, например, протечет стиральная машинка, то велика вероятность того, что человека ударит током.

Ведь из-за утечки воды напряжение появится непосредственно на самом корпусе прибора. И при соприкосновении с ним человека ударит током.

Допускать подобного нельзя ни в коем случае. Ведь травма может быть достаточно серьезной. И поэтому нужно делать заземление участка в обязательном порядке.

Нормы заземления

Первое, что нужно запомнить, это важность правильного проведения расчетов. Нужно определить, какая величина контура заземления будет оптимальной в конкретном случае

Ведь в том случае, если расчеты будут выполнены неправильно, то заземление попросту не будет работать правильно. Следовательно, оно окажется попросту бесполезным.

Теперь переходим к конкретным величинам. Согласно общепринятым нормам, общее сопротивление контура заземления не должно быть выше, чем 4 Ом. Это в том случае, если организовывается заземление для жилого здания.

Необходимо также учитывать и сопротивление грунта. Чем оно ниже, тем более эффективным окажется заземление. Чтобы определить сопротивление разных типов грунтов, нужно ознакомиться с общей таблицей.

Основные требования к сопротивлению контура заземления

Чтобы заземление работало правильно и действительно приносило пользу, нужно помнить об одной детали. Существует ряд требований, которые эксперты предъявляют к сопротивлению контура заземления:

1. Штыри, которые используются для заземления, должны быть забиты на величину от 60 до 100 сантиметров. То есть, они должны находиться ниже глубины промерзания, чтобы нормально функционировать.
2. В том случае, если дом оснащен защитой от молний, то ее обязательно необходимо соединить с заземлением.
3. На вводе в щиток обязательно нужно устанавливать УЗИП. Так принято называть устройство, которое обеспечивает защиту от импульсных перенапряжений.

Если данные требования будут соблюдены, тогда никаких проблем с эксплуатацией не возникнет.

Подключение собственного контура

Данный способ является особо актуальным для жителей хрущевок. Он подразумевает сооружение индивидуального заземляющего контура. Основной задумкой подключения собственного контура стало то, что его установка будет возможна для жителей любого этажа. То есть не только жители на первом этаже смогут пользоваться данным способом, но и жильцы остальных этажей тоже.

Для сооружения индивидуального контура обзаведитесь длинным одножильным проводом, который в дальнейшем протягивают к подвальному помещению от жилища. Провод прокладывают по стоякам. Далее необходимо обустроить конструкцию около дома. Для этого на выбранном месте требуется вбить как минимум три металлических уголка. Вместо уголков можно использовать электроды. Вкопанные электроды или уголки соединяем металлической пластинкой так, чтобы вбитые предметы были захвачены.

Следующим этапом является надежное подключение проведенного ранее к подвалу провода к данной конструкции. Получается, что один конец одножильного шнура крепится к вбитой конструкции, а другой необходимо закрепить на корпусе этажного щитка. Таким образом, можно обезопасить каждое помещение на всех этажах.

Правильные решения

Подключение УЗО

Если в вашем доме просто нет заземления, но вы планируете себя защитить, тогда в этом случае потребуется установить устройства защитного отключения. Этот аппарат, конечно, не сможет решить подобную проблему полностью, но в тот момент, когда возникнет утечка тока он сможет просто отключить электропитание.

Также вам потребуется изучить как заменить проводку на трехжильные провода. Благодаря этому в том случае, когда в доме появится заземление вы, будете готовы. Вам потребуется просто подсоединить провод PE к соответствующей шине электрического щитка.

Монтаж собственного контура

В большинстве случаев можно встретить жильцов, которые планируют выполнить монтаж собственного контура. Если вы также решите самостоятельно сделать заземление в хрущевке, тогда помните, что это ответственный процесс. Суть идеи заключается в том, что к подвалу потребуется протянуть одножильный провод PE по стоякам. Рядом с домом, вам необходимо будет вбить в землю не менее трех металлических уголков. Их между собою также потребуется соединить с помощью металлической пластины. К готовой конструкции потребуется подсоединить провод с этажа. Другой конец этого провода необходимо будет закрепить в щитке. Теперь остается просто соединить заземление квартиры с щитком и теперь защита от утечки тока будет полностью готова.

Также еще необходимо помнить о том, что если вы решите сделать собственный контур заземлителя в квартире, то провод PE должен быть медным и иметь сечение не менее 4 мм.кв. Этот способ заземления отлично подойдет не только для жильцов 1 этажа, но и других этажей.

Условия подключения в квартире

Современный дом представляет объект, напичканный различной бытовой техникой. Суммарная мощность может быть такой, что потребует установления мощного защитного устройства. Есть семьи, у которых нет средств покупать дорогие УЗО. Им рационально приобрести недорогое устройство на отдельный потребитель электричества, например, стиральную машину. Одновременное использование устройства и автомата-выключателя осуществит отключение источник потребления электричества в течение 0,01 секунды. Выгода очевидная. Остается обесточенной только стиральная машина. Электропитание дома остается прежним.

Делаем правильное заземление в частном доме

Теперь, когда не осталось никаких сомнений в том, что заземление участка является обязательным, можно приступать к работе. Но при этом следует помнить о том, что все работы должны выполняться правильно.

Иначе никакого прока в таком заземление не будет. Попробуем разобрать каждый этап отдельно. Это поможет сэкономить время для работы.

Разрабатываем схему: линейная, или замкнутая (в виде треугольника)

На начальном этапе работ следует сначала разработать схему заземления. Существует наиболее популярные схемы:

• замкнутая схема отличается более надежным функционированием. Ведь система продолжит работать даже в том случае, если перемычка, которую устанавливают между штырями, окажется выведена из строя;
• линейная система предполагает последовательное расположение всех штырей. Более того, вся линия должна быть последовательно соединена. Недостатком такой схемы можно считать то, что при повреждении одного элемента цепи из строя выходят все.

Ввиду этого опытные электрики настаивают на том, что целесообразнее использовать именно замкнутую схему. Поскольку сложность монтажных работ остается та же, а вот уровень эффективности более высокий.

Устройство контура заземления

Всего систем заземления в частном доме должно быть три. Однако, в последние годы все более популярным становится использование системы, которая отличается иной маркировкой – TN-5.

Форма контура заземления должна быть такой же, как у обычного треугольника. И при этом составит контур из заземлителей, которые должны быть вертикальными, и электродов.

Монтажные работы

Это основная часть работы. И к ее выполнению необходимо отнестись со всей серьезностью. Ведь переделывать заземление – это более трудоемкий процесс. Поэтому нужно сделать все правильно с первого раза:

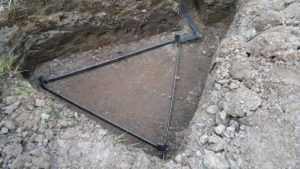

1. Подготавливаем траншею глубиной не менее три метра в обе стороны для заземляющего контура.
2. В каждом углу треугольника заранее делаем по 1-й скважине. Оптимальная глубина скважины равняется 50 см.
3. Помещаем проводник тока внутрь подготовленной заранее скважины.
4. Засыпаем скважину глиноземом.
5. Соединяем проводники с шинами.
6. Окрашиваем соединительные швы.
7. С помощью сварочного аппарата привариваем заземляющую шину в непосредственной близости к дому.
8. Делаем 2 отверстия в верхней части шины.
9. После закрепления отверстий с помощью болтов прикрепляем к ним заземляющий кабель.
10. Окрашиваем ту часть шины, которая располагается непосредственно над землей.
11. Закрываем болты. Проверяем надежность крепления.

На этом монтажные работы заканчиваются.

Контрольная проверка

Прежде чем ввести устройство в эксплуатацию окончательно, следует провести обычную контрольную проверку. Этот этап является обязательным. Поскольку нельзя допустить того, чтобы устройство оказалось нерабочим.

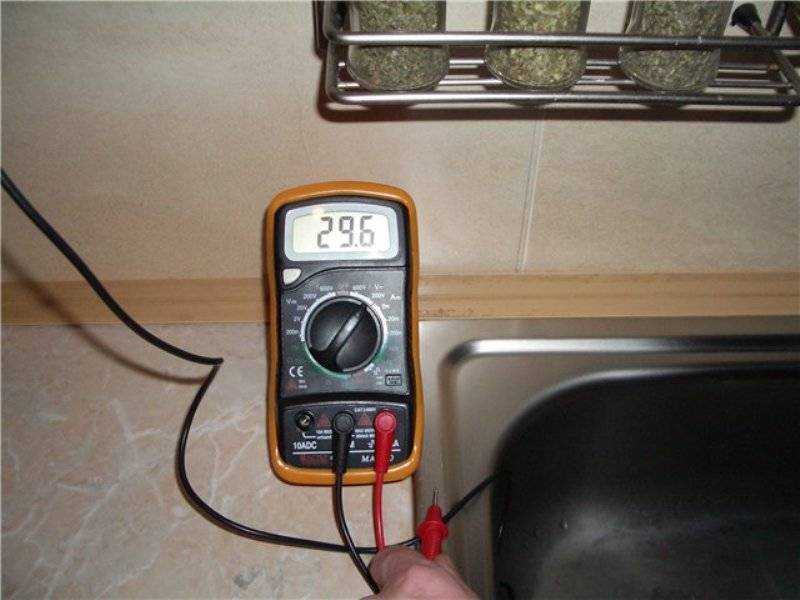

Для этого следует воспользоваться мультиметром. Как только монтаж устройства будет завершен, следует включить подачу тока.

После этого нужно включить мультиметр на полную мощность. Если напряжение между контакта будет меньше 10В, то все работы выполнены правильно и устройство работает корректно.

Этапы самостоятельного проведения

Последовательность выполнения работ определяется тем, какая схема подключения будет применена. При модернизации старых многоэтажек применяется вариант TN-C-S. Для него алгоритм будет иметь такой вид:

• отключить все пробки и автоматы, выключить ток в квартире;
• обеспечить свободный обзор проводки, удалить штукатурку;

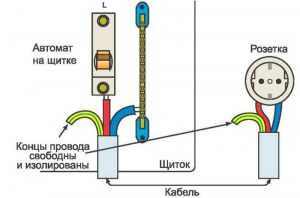

• снять розетки и подсоединить к их контактам провода с зачищенными кончиками;
• провести соединение розеточных выводов и затем обесточивание всего жилого дома (или стояка);
• организованное заземление соединить с общим фазовым.

После этого можно включать электроподачу в здании и самой квартире.

Система уравнивания потенциалов

Система уравнивания потенциалов необходима для повышения эффективности заземления в квартире. Обычно для квартир применяют только дополнительную систему уравнивания потенциалов – повышение электробезопасности во влажных помещениях.

Система уравнивания потенциалов (СУП)

Для монтажа СУП необходима коробка уравнивания потенциалов и проводники, которыми будет подключена СУП к шине на вводно-учетном устройстве и ко всем металлическим элементам в комнате, которые могут оказаться под напряжением. Материал проводника – медь.

Последним этапом монтажа системы уравнивания потенциалов является проверка качества соединений и проведение электрических замеров.

Устройства заземления своими руками: схемы и примеры

Для примера возьмем удачный опыт устройства заземления, осуществленного на основании официально заверенного проекта, проверенного и допущенного к эксплуатации.

Для устройства заземления необходимо:

Аппарат и сварочная маска.Две лопаты (совковая и штыковая).Молоток или кувалда.Стальные уголки.Стальной прут.Провода.Электроды.Труба гофрированная.Клемма.

Для примера возьмем частный дом. Разметим точки на расстоянии друг от друга по 1,5 метра, забиваем 3 стальный уголка. между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка.

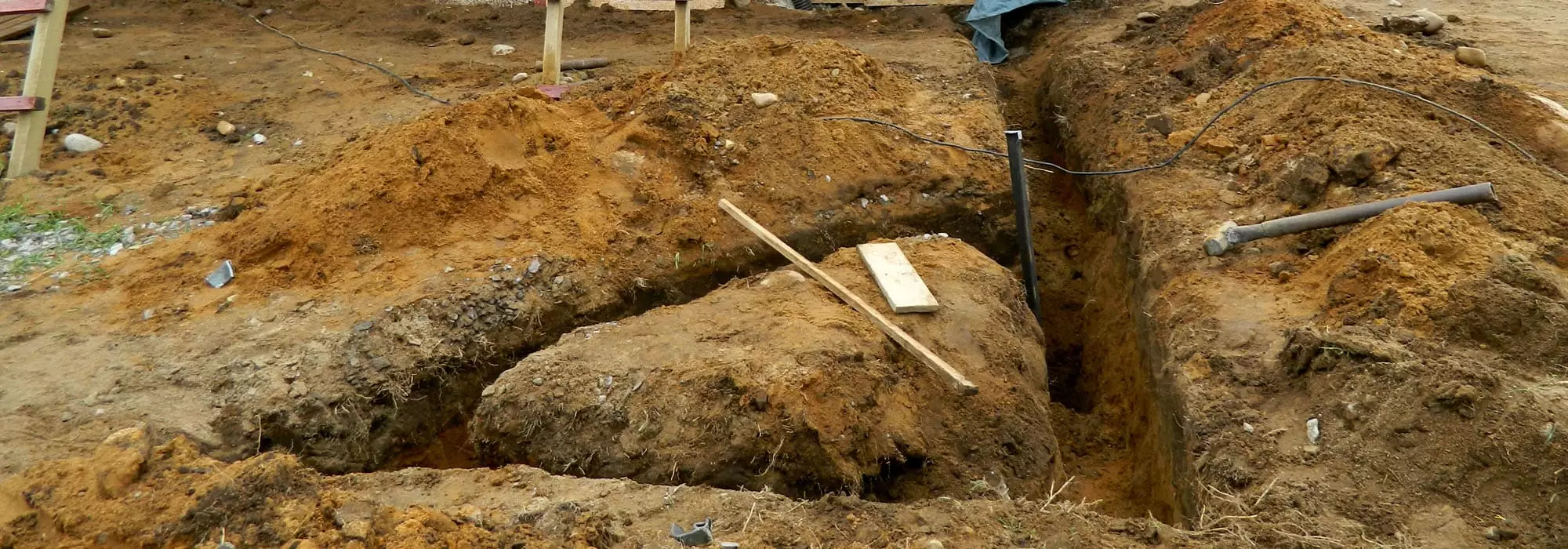

Вбиваются уголки вертикально, утапливаясь на 50%!г(MISSING)лубины вырытого рва (около 50 см. от уровня земли). Ров вырывают в форме треугольника.

Уголки привариваются к электродам, вбитым в землю, все плоскости как следует завариваются сварочным аппаратом. После этого, необходимо измерить сопротивление заземления.

После проверки сопротивления приступаем к привариванию металлического прута к уголку заземляющего контура. Прут прокладывается к дому. После этого, его нужно поднять под фротон и подсоединить в щит.

С помощью болтов подсоединяем к корпусу щита и распределяем по электроприборам и розеткам, а в ров засыпаем выкопанную землю.

Рассмотрим еще один пример.

Для устройства данной системы понадобятся:

колы заземления;металлические перемычки для объединения колов;линии передачи от контура до щитка.

На схеме изображена самая популярная модель заземления:

4

Заземление для группы розеток

На данный момент производителями уже выпущено большое количество доступных европейских и американских розеток. Но на территории СНГ и Европы наиболее распространенным является именно европейский тип. Они обладают “фазой”, “нолем”, а также заземляющим контактом, который выпирает из корпуса на 4-5 мм.

На самом деле, отвод электричества от розеток – очень важный этап, без которого не может обойтись ни одно существующее помещение. Для прочной и надежной защиты розеток понадобится отвертка, изолента, пассатижи и специальный кабель, который требуется присоединить к заземляющему контакту с обратной стороны.

Розетки европейского типа розеток обладают заземляющим контактом, который выпирает из корпуса на 4-5 мм

Именно присоединение кабеля к контакту и делает розетку заземленной и абсолютно безопасной для всех жителей. Это очень легкий труд, справиться с которым сможет абсолютно каждый. Достаточно лишь изучить немного пособий или узнать поподробнее от специалиста.

Но настоятельно рекомендуется делегировать работу специально обученному человеку, который сможет надежно и безопасно заземлить розетки в вашей квартире. Ведь собственноручное вмешательство в электрическую систему может закончиться не совсем благоприятно.

Как правильно сделать заземление в частном доме

Перед тем, как правильно сделать заземление, следует ознакомиться с нормами и правилами монтажа. Значение имеет глубина закладки контура, материал, качество соединений. Лучше использовать медь, но ее стоимость высока. Поэтому часто применяется сталь.

Требования к контуру заземления частного дома следующие:

• Вертикальные прутья не короче 16 мм;
• Горизонтальные – от 10 мм;
• Толщина стали не менее 4 мм;
• диаметр стальной трубы – не менее 32 мм.

Все соединения выполняются при помощи сварки – болтовые стяжки не допускаются. Они быстро окисляются и уже через полгода толку от контура заземления не будет. Выполнен он может быть в виде треугольника рядом с жилищем или как квадрат по периметру здания.

Совет специалиста

Если в вашей квартире отсутствует заземление, воспользуйтесь услугами специализированной компании, которая не только выполнит работу по нормам и правилам, но и предоставит необходимые документы, и гарантию на выполненные работы.

В старых домах с четырехпроводным стояком (3 фазы + ноль) следует использовать только 2 провода. Для повышения безопасности применяйте УЗО. Если делаете ремонт электропроводки в квартире, закладывайте проводку трехжильным кабелем, но третий защитный проводник, заземление, не подключайте с обеих сторон до лучших времен. Рано или поздно и ваш подъезд переведут на систему заземления TN-C-S, тогда подключитесь.

Для большего понимания вопроса рекомендую к просмотру видео:

Есть чем дополнить материал? ОСТАВЬ КОММЕНТАРИЙ

Советы. Видео

Каков план действий при отсутствии шинки заземления в этажном щите, рассказывается в видео ниже.

Заземление в квартире своими руками – несложный процесс. Правильно выполненная система заземления помогает предотвратить несчастные случаи от поражения людей электрическим током, избежать поломки электроприборов и увеличить срок эксплуатации бытовой электросети.

Информация о том, как сделать заземление в квартире, если нет общедомового ЗУ в старом многоквартирном доме, может стать полезной, когда возникнет необходимость заняться этим процессом самостоятельно.

• http://strmnt.com/dom/comm/electric/zazemlenie-v-kvartire-svoimi-rukami.html
• https://samelectrik.ru/kak-sdelat-bezopasnoe-zazemlenie-v-kvartire.html
• http://ogodom.ru/zazemlenie-v-kvartire-svoimi-rukami.html
• https://remboo.ru/elektrika/zazemlenie-svoimi-rukami.html
• http://obustroen.ru/inghenernye-sistemy/elektrichestvo/provodka/zazemlenie-v-kvartire.html
• https://elquanta.ru/sovety/zazemlenie-svoimi-rukami.html

Правильные решения

Способ №1 – Подключение УЗО

Если заземления нет в квартире (не предусмотрено застройщиком), а Вы все равно хотите защитить себя от поражения электрическим током, то лучше всего на время подключить устройство защитного отключения (на фото ниже). Всей проблемы данный аппарат, конечно же, не решит, но все же при утечках токах он мгновенно отключит питание обслуживаемого прибора – стиральной машинки, водонагревателя либо группы розеток.

Помимо этого рекомендуем Вам самому заменить электропроводку в квартире на новую – с трехжильным проводом. В будущем, когда в Вашем подъезде придет время сделать заземление, Вы уже будете подготовлены, и все что останется – провести и подсоединить провод PE к соответствующей шине этажного щитка.

Способ №2 – Монтаж собственного контура

Нередкие в последнее время случаи, когда жильцы панельных домов решают самостоятельно сделать заземление в хрущевке, для чего организовывают индивидуальный заземляющий контур. Данная идея заключается в том, что от квартиры к подвалу протягивается одножильный провод PE по стоякам. Рядом с домом вбивается не менее трех металлических уголков либо электродов, соединенных между собой пластиной из металла. К готовому защитному треугольнику (предоставлен на схеме ниже) подсоединяется проведенный с этажа провод, другой конец которого закрепляется на корпусе щитка. Все, что остается – соединить заземление квартиры с щитком и, как Вы понимаете, защита от утечки готова!

Обращаем Ваше внимание на то, что делать такое заземление своими руками можно только после согласования этого мероприятия с управляющей компанией. Самопроизвольное принятие этого решения может повлечь за собой множество проблем, т.к

Вы, как ни как, вмешиваетесь в утвержденный проект, и если произойдет какая то авария, не исключено, что крайним окажетесь именно Вы.

Также хотелось бы добавить, что если Вы все же решите сделать собственный контур заземления в квартире, то провод PE должен быть медным, сечением не менее 4 мм.кв. Подойдет такой способ защиты не только для жильцов первого этажа, но и для всех остальных – 4-го либо даже 5-го.

Технология заземления электропроводки
