Как зарядить батарейку cr2032?
Как было сказано выше данный источник энергии не является аккумулятором и поэтому заряжать его не рекомендуется. Но народные умельцы все же пытаются это сделать и зачастую им это удается. Но все же cr2032 можно ли заряжать?
Самый простой способ увеличить напряжение — это выполнить ее нагрев. Способы, с помощью которых это можно сделать:
- Присоединить к заряднику от телефона. Главное не перепутать полярность.
- Воспользоваться зажигалкой.
- Потереть об ковер минусовым полюсом в течение 30 секунд.
- Использовать в качестве нагревателя электрическую плиту.
Зарядка батареек cr2032 так же может осуществляться с помощью специального зарядного устройства. Заряжать нельзя, но прибор для подзарядки все-таки выпустили! Хотя аккумуляторные элементы подобного рода вполне будут заряжаться.
Зарядка cr2032 3 v будет идти, но после того как вытащите батарею вольтаж упадет за сутки до того напряжения, которое было. Поэтому лучше приобрести новую и не мучится.
Импортные и отечественные аналоги
Микросхема пользуется популярностью при конструировании усилительных устройств звукового диапазона и другой электронной аппаратуры подобного назначения. Широкую популярность она приобрела благодаря сочетанию усилительных свойств HI-FI класса и схемным решениям, защищающим от воздействия экстремальных факторов, – токовая перегрузка, перегрев и т.п.
Отечественные и зарубежные производители радиоэлектронных компонентов предлагают ИМС звуковых HI-FI-усилителей с аналогичными или лучшими параметрами, которые могут гарантированно заменить TDA2030.
В таблице приведены микросхемы отечественного и импортного производства, рекомендуемые в качестве аналогов TDA2030.
| Замена | Напряжение питания (В) | Выходная мощность | Полоса пропускания (уровень-3дБ) (Гц) | КНИ (Коэффициент нелинейных искажений) | Коэффициент усиления без ОС |
| TDA2030 | ±6…±18 | 14Вт/4Ом | 40…150000 | 0,5% | 90 |
| 9Вт/8Ом | |||||
| Импортное производство | |||||
| TDA2030A | ±6…±22 | 18Вт/4Ом | 40…150000 | 0,5% | |
| 16Вт/8Ом | |||||
| TDA2050 | ±5…±25 | 28Вт/4Ом | 20…25000 | 0,03% | |
| 18Вт/8Ом | |||||
| D1875 | …60 | 25Вт/8Ом | …70000 | 0,015% | 90 |
| Отечественное производство | |||||
| К174УН19 | …±15 | 15Вт/4Ом | 10…30000 | 0,5 | 31 |
Можно ли заряжать батарейку
Батарейку нельзя заряжать. Этот элемент питания не предназначен для подобных действий. Несмотря на это многие люди по старинке пытаются их «сварить» в кипятке или слегка приплюснуть молоточком.
Такие изделия несут потенциальную угрозу взрывной разгерметизации элемента. Даже если ничего не случиться и на контактах слегка увеличится напряжение, эффект от подобного воздействия будет очень недолгим.
Пробовали заряжать обычную батарейку
Да и успешно 33.44%
Да и не успешно 11.55%
Не пробовал 55.01%
Проголосовало: 2605
Оживить батарейку с помощью сетевых зарядных устройств также не получится. При попытке восстановить заряд, пропуская через батарею постоянный ток, можно очень сильно разогреть элемент, что приведет к его разрыву и возгоранию.
Усилитель на TDA2030а с однополярным питанием
Для большинства начинающих радиолюбителей при выборе схемы усилителя низкой частоты, требование к ней двухполярного источника питания, становится причиной для выбора другой схемы. Связано это со сложностью постройки источника, либо дефицитом трансформатора с двумя вторичными обмотками.
В этой статье представлена схема усилителя НЧ на интегральном усилителе TDA2030a, которая питается от однополярного источника питания, что позволяет без труда повторить схему новичку.
Вместо TDA2030a можно применить TDA2030, но тогда необходимо понизить напряжение питание (максимальное +36В). Разная форма выводов у этих микросхем является конструктивным отличием.
Основные характеристики усилителя TDA2030a
Напряжение питания …….. +12..+44В
Сопротивление нагрузки ……… 4Ома
Выходная мощность (THD=0.5%, Rout=4Ома):
Vs=±16В ………. 18Вт
Vs=+36В ………. 22Вт
При эксплуатации УНЧ на нагрузку 8Ом, с однополярным источником, напряжение питания можно поднять до+40В, а при нагрузке 4Ома напряжение не рекомендуется поднимать выше +36В.
Подробные характеристики и графики смотрите в Datasheet.
Схема усилителя на TDA2030a
Резисторы могут быть мощностью 0.25Вт и более. Конденсаторы C4 и C7 пленочные. Диоды VD1 и VD2 можно заменить на любые выпрямительные диоды с током от 1А и с максимальным обратным напряжением 50В и более (1n4007,1n5408 и другие).
Конструктивно УНЧ собран на односторонней печатной плате. После её монтажа необходимо тщательно смыть остатки флюса, и проверить дорожки платы и выводы микросхемы на предмет короткого замыкания.
К микросхеме через теплопроводящую пасту необходимо установить радиатор охлаждения с площадью поверхности 180см2 и больше.
При тестировании усилитель запускался при +8В и звучал неплохо на 25% уровня громкости. При напряжении +20В и менее усилитель начинал значительно искажать сигнал на 90% от уровня громкости. При +24В звук был без слышимых искажений практически на полной громкости. Проверка проводилась на акустической системе сопротивлением 8Ом, а сигнал подавался от ноутбука.
Datasheet на TDA2030a СКАЧАТЬ
Печатная плата усилителя на TDA2030a с однополярным питанием СКАЧАТЬ
Основные правила эксплуатации
Есть ряд рекомендаций, придерживаясь которых можно продлить срок службы элемента питания:
- не подвергать корпус механическому и тепловому воздействию. Если разгерметизируется металлический корпус или батарейка будет работать в неподходящих условиях температуры, внутри нее начнется неправильная химическая реакция, сопровождаемая обильным выбросом газа. Это может привести к утечке «химии», а то и воспламенению, что навредит питаемому электроприбору;
- хранить в сухом проветриваемом месте при температуре от +15 до +20° C, вдали от нагревательных приборов, желательно в заводском блистере;
- не ставить в один прибор одновременно старые и новые батареи. Из-за разницы нагрузки элемент «послабее» быстрее выйдет из строя, кроме того, по нему будет определяться выходной ток. Рекомендуется запитывать приборы батарейками из одной серии/партии;
- соблюдать полярность при установке, не замыкать контакты. Положительный полюс – плоская поверхность изделия, где нанесена маркировка. Отрицательный, соответственно, на обратной стороне. Обычно на самих приборах указано, какой стороной вставлять источник питания. При ошибке, в лучшем случае устройство не включится, в худшем – батарейка начнет греться, что приведет к разгерметизации корпуса;
- неиспользуемый по назначению источник питания следует извлекать из электроприбора. Аналогично, если в текущий момент устройство работает от сети;
- хранить батареи про запас невыгодно, так как со временем их емкость падает ввиду свойства саморазряда.
У любого элемента питания есть свой рабочий ресурс. Просто выбрасывать севшую батарейку в мусор
Пункт приема батареек.
нельзя. Внутри ее корпуса находится электролит, опасный для экологии. Металлический корпус разъест коррозия, и «химия» попадет в почву, а оттуда в грунтовые воды. Решение – сдать отслужившую свое батарею в специализированный пункт приема, откуда ее вместе с другими вывезут не переплавку. К слову, 98% компонентов можно переработать и задействовать повторно.
Модель CR2020 способна давать электроприбору энергию на протяжении 6 – 24 месяцев. Есть аккумулятор VL2020, емкость которого восстанавливается, но куда проще купить новую батарею, пусть и не перезаряжаемую, тем более учитывая ее доступность. Химическую реакцию нельзя обратить вспять, и если попытаться подключить «таблетку» к зарядному устройству, корпус начнет быстро нагреваться, что чревато разгерметизацией и выбросом электролита. В сети встречаются народные способы, такие как «потереть о шерсть», «окунуть на пару секунд в кипяток», но проверять их не рекомендуется.
Электрические характеристики TDA2030

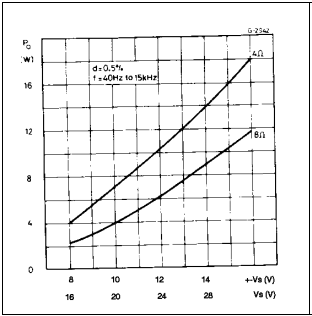

Рисунок 1. Выходная мощность по сравнению с напряжением питания.
Рисунок 2. Выходная мощность по сравнению с напряжением питания.
Рисунок 3. Искажения в зависимости от выходной мощности.
Рисунок 4. Искажения в зависимости от выходной мощности.
Рисунок 5. Искажения в зависимости от выходной мощности.

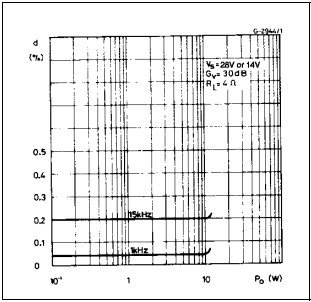

Рисунок 6. Искажения в зависимости от частоты.
Рисунок 7. Искажения в зависимости от частоты.
Рисунок 8. Частотный диапазон с различными значениями конденсатора С8 (см. рис. 13).
Рисунок 9. Ток покоя в зависимости от напряжения.
Рисунок 10. Подавление помех питания в зависимости от усиления по напряжению.

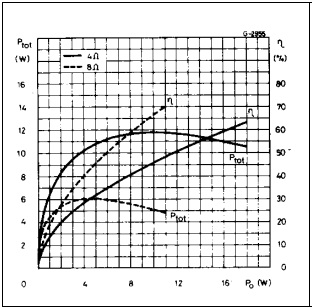

Рисунок 11. Мощность рассеиваемая и эффективность в зависимости от выходной мощности.
Рисунок 12. Максимальная рассеиваемая мощность в зависимости от напряжения питания.
Микросхема усилитель TDA2030. Подробное описание
Микросхема усилитель TDA2030 является достаточно популярной и дешевой микросхемой позволяющей построить качественный усилитель для бытовых нужд. Может работать как от двухполярного, так и однополярного источника питания.
TDA2030 является монолитной интегральной микросхемой в корпусе типа Pentawatt с пятью выводами.
Микросхема предназначена для изготовления низкочастотных усилителей звука класса AB.
Микросхема обеспечивает 14 ватт выходной мощности (d = 0,5%) при 14 В (двухполярном) или 28 В (однополярном) напряжении питания и нагрузки в 4 Ом. А также обеспечивает гарантированную выходную мощность в 12/8 ватт при нагрузки 4/8 Ом.
TDA2030 создает высокий выходной ток и имеет очень низкие гармонические и перекрестные искажения.
Кроме того, TDA2030 включает в себя оригинальную и запатентованную систему защиты от короткого замыкания, состоящую из модуля автоматического ограничения рассеиваемой мощности для удержания рабочей точки выходных транзисторов в пределах их безопасного рабочего диапазона. Так же имеется типовая схема отключения по перегреву.
Типовая схема включения TDA2030 с выходной мощностью до 14 ватт
В качестве входного сигнала (приблизительно 0,8 вольт) может выступать аудиосигнал с выхода CD/DVD проигрывателя, радиоприемника, MP3 плеера. К выходу необходимо подключить громкоговоритель с сопротивлением катушки 4 Ом. Переменный резистор Р1 предназначен для изменения величины входного аудиосигнала. Если необходимо усилить достаточно слабый сигнал, например, сигнал с микрофона или со звукоснимателя электрогитары, то в этом случае необходимо применить предварительный усилитель микрофона.
Источник питания желательно собрать на отдельной плате от самого усилителя. Схема источника питания достаточно проста.
Выпрямительным трансформатором может быть любой трансформатор, обеспечивающий на вторичной обмотке напряжение около 20…22 вольт. Для нормальной работы усилителя, микросхему TDA2030 желательно установить на теплоотвод. В качестве, которого вполне подойдет небольшая алюминиевая пластина толщиной около 3 мм с общей площадью поверхности приблизительно 15 кв. см. Собранный без ошибок усилитель в наладке не нуждается и начинает работать сразу.
Мостовая схема включения TDA2030
В случае если необходимо получить более мощное усиление звука, то можно собрать усилитель по мостовой схеме подключения TDA2030
Акустический сигнал с выхода микросхемы DA1 поступает сквозь делитель на резисторах R5, R8 на инвертирующий вход микросхемы DA2. Это позволяет работать в противоположной фазе. В связи с чем увеличивается напряжение на нагрузке, и, следовательно усиливается мощность на выходе. При напряжении питания 16 В и сопротивлении нагрузки 4 Ом выходная мощность может составить 32 Вт.
Скачать datasheet TDA2030 (1,3 Mb, скачано: 7 325)
Тепловая защита
Наличие тепловой ограничивающей схемы предлагает следующие преимущества:
- Микросхема выдерживает перегрузку на выходе (даже если длительная), отключение ИМС при температуре кристалла выше 145 ° С.
- Если по какой-либо причине температура кристалла возрастает до 150 ° С, тепловая защита просто снижает
рассеиваемую мощность. Максимально допустимая рассеиваемая мощность зависит от размера внешнего радиатора. На рис. 22 показана рассеиваемая мощность в зависимости от температуры окружающей среды.
Рисунок 20. Выходная мощность и ток стока в зависимости от температуры кристалла (RL = 4 Ом).
Рисунок 21. Выходная мощность и ток стока в зависимости от температуры кристалла (RL = 8 Ом).
Рисунок 22. Максимальная допустимая рассеиваемая мощность в зависимости от температуры окружающей среды.
Рисунок 23. Пример радиатора.
В следующей таблице показаны размеры радиатора (рис. 23) для некоторых значений Ptot и Rth.
Мощный низкочастотный генератор синусоидальных колебаний на ИМС TDA2030A
Электрическая схема мощного низкочастотного генератора синусоидальных колебаний показана на рис.14. Генератор собран по схеме моста Вина, образованного элементами DA1 и С1, R2, С2, R4, обеспечивающими необходимый фазовый сдвиг в цепи ПОС. Коэффициент усиления по напряжению ИМС при одинаковых значениях Cl, C2 и R2, R4 должен быть точно равен 3. При меньшем значении Ку колебания затухают, при большем — резко возрастают искажения выходного сигнала. Коэффициент усиления по напряжению определяется сопротивлением нитей накала ламп ELI, EL2 и резисторов Rl, R3 и равен Ky = R3 / Rl + REL1,2. Лампы ELI, EL2 работают в качестве элементов с переменным сопротивлением в цепи ООС. При увеличении выходного напряжения сопротивление нитей накала ламп за счет нагревания увеличивается, что вызывает уменьшение коэффициента усиления DA1. Таким образом, стабилизируется амплитуда выходного сигнала генератора, и сводятся к минимуму искажения формы синусоидального сигнала. Минимума искажений при максимально возможной амплитуде выходного сигнала добиваются с помощью подстроечного резистора R1. Для исключения влияния нагрузки на частоту и амплитуду выходного сигнала на выходе генератора включена цепь R5C3, Частота генерируемых колебаний может быть определена по формуле:
f=1/2piRC. Генератор может быть использован, например, при ремонте и проверке головок громкоговорителей или акустических систем.
В заключение необходимо отметить, что микросхему нужно установить на радиатор с площадью охлаждаемой поверхности не менее 200 см2. При разводке проводников печатной платы для усилителей НЧ необходимо проследить, чтобы «земляные» шины для входного сигнала, а также источника питания и выходного сигнала подводились с разных сторон (проводники к этим клеммам не должны быть продолжением друг друга, а соединяться вместе в виде «звезды»). Это необходимо для минимизации фона переменного тока и устранения возможного самовозбуждения усилителя при выходной мощности, близкой к максимальной.
По материалам журнала Радіоаматор
ТДА 2030 с дополнительными транзисторами мощность 35 Вт
ТДА 2030 — это микросхема усилителя низкой частоты TDA2030A, которая считается одной из самых популярных в сообществе радиолюбителей
Данный электронный прибор отличается великолепными электрическими параметрами и, что не маловажно — низкую стоимость. Все эти данные дают возможность без проблем и не тратя больших денежных средств, собрать на ней усилитель низкой частоты с высоким качеством звучания и мощностью 18 Вт
Кроме доступности и легкости в сборке УНЧ, микросхема TDA2030A обладает рядом скрытых преимуществ, используя которые, можно изготовить множество нужных и хороших приборов. ИМС ТДА 2030 является усилителем мощности звука АВ-класса, либо может служить драйвером для усилителя рассчитанного на мощность 35 Вт, в комплекте с мощными транзисторами в выходном каскаде.
Она в состоянии обеспечить высокий ток в выходном тракте схемы, не имеет серьезных гармонических искажений, работает в широкой полосе частот звукового сигнала. Кроме этого, данная микросхема отличается от других аналогичных приборов незначительными собственными шумами, снабжена защитой от короткого замыкания в нагрузке.
Серебряно-цинковые
(часто используются в наручных часах, рассчитаны на 2 – 4 года эксплуатации)
- LD — для электроприборов с низким и равномерным энергопотреблением.
- HD — для электроприборов с высоким и неравномерным энергопотреблением.
- MD — для любых режимов.
| Производители | Технические параметры | |||||||
|---|---|---|---|---|---|---|---|---|
| Renata, Varta, Duracell | Maxell, Panasonic, Sony, Toshiba | Seiko | Ray-o-vac | МЭК-Код | Диаметр, мм | Высота, мм | Тип | Ёмкость (в среднем), (мАч) |
| 303 | SR44SW | SB-A9 | 11,6 | 5,4 | LD | 175 | ||
| 357 | SR44W | SB-B9 | RW42 | SR44 | 11,6 | 5,4 | HD | 170 |
| 301 | SR43SW | SB-A8 | RW34 | 11,6 | 4,2 | LD | 130 | |
| 386 | SR43W | SB-B8 | SR43 | 11,6 | 4,2 | HD | 130 | |
| 344 | SR1136SW | RW36 | SR43 | 11,6 | 3,6 | LD | 105 | |
| 350 | 11,6 | 3,6 | HD | 105 | ||||
| 390 | SR1130SW | SB-AU | RW39 | SR54 | 11,6 | 3 | LD | 60 |
| 389 | SR1130W | SB-BU | 11,6 | 3 | HD | 80 | ||
| 381 | SR1120SW | SBAS-DS | RW30 | 11,6 | 2,1 | LD | 50 | |
| 391 | SR1120W | SB-BS/ES | 11,6 | 2,1 | HD | 50 | ||
| 366 | SR1116SW | RW318 | 11,5 | 1,65 | LD | 47 | ||
| 394 | SR936SW | SB-A4 | RW33 | SR45 | 9,5 | 3,6 | LD | 84 |
| 380 | SR936W | 9,5 | 3,6 | HD | 82 | |||
| 395 | SR927SW | SBAP-DP | RW313 | 9,5 | 2,7 | LD | 55 | |
| 399 | SR927W | SB-BP/EP | SR57 | 9,5 | 2,7 | HD | 53 | |
| 371 | SR920SW | SB-AN | RW315 | SR69 | 9,5 | 2,1 | LD | 40 |
| 370 | SR920W | SB-BN | SR69 | 9,5 | 2,1 | HD | 40 | |
| 373 | SR916SW | SBAJ-DJ | RW317 | 9,5 | 1,65 | LD | 29 | |
| 309 | SR754SW | RW38 | 7,9 | 5,4 | LD | 80 | ||
| 393 | SR754W | SB-B3 | 7,9 | 5,4 | HD | 80 | ||
| 384 | SR41SW | SBA1-D1 | RW37 | SR41 | 7,9 | 3,6 | LD | 45 |
| 392 | SR41W | SB-B1 | RW47 | SR41 | 7,9 | 3,6 | HD | 45 |
| 329 | SR730SW | RW300 | 7,9 | 3,1 | LD | 37 | ||
| 397 | SR726SW | SB-AL | RW311 | 7,9 | 2,6 | LD | 32 | |
| 396 | SR726W | SB-BL | 7,9 | 2,6 | HD | 32 | ||
| 362 | SR721SW | SB-AK/DK | RW310 | SR58 | 7,9 | 2,1 | LD | 23 |
| SR721W | SB-BK/EK | SR721W | 7,9 | 2,1 | HD | |||
| 315 | SR716SW | SB-AT | RW316 | 7,9 | 1,65 | LD | 23 | |
| 341 | SR714SW | 7,9 | 1,45 | LD | 15 | |||
| 346 | SR712SW | SB-DH | 7,9 | 1,3 | LD | 10 | ||
| 377 | SR626SW | SB-AW | RW329 | SR626 | 6,8 | 2,6 | LD | 28 |
| 376 | SR626W | 6,8 | 2,6 | HD | 27 | |||
| 364 | SR621SW | SBAG-DG | RW320 | SR60 | 6,8 | 2,15 | LD | 20 |
| 363 | SR621W | 6,8 | 2,15 | HD | 20 | |||
| 321 | SR616SW | SBAF/DF | RW321 | 6,8 | 1,65 | LD | 14.5 | |
| 339 | SR614SW | 6,8 | 1,45 | LD | 11 | |||
| 333 | 6,8 | 1,05 | LD | 7 | ||||
| 319 | SR527SW | SBAE/DE | RW328 | 5,8 | 2,7 | LD | 21 | |
| 379 | SR521SW | SBAC-DC | RW327 | 5,8 | 2,15 | LD | 16 | |
| 317 | SR516SW | SB-AR | RW326 | 5,8 | 1,65 | LD | 10.5 | |
| 335 | SR512SW | SB-AB | 5,8 | 1,25 | LD | 6 | ||
| 337 | SR416SW | 4,8 | 1,65 | LD | 8 |
* – Для параметра «Ёмкость» указаны средние значения (мАч) от разных производитей.
Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.
С помощью данного набора, можно собрать простой и компактный усилитель мощностью 14 Ватт на известной всем микросхеме TDA2030A. Эти микросхемы не дорогие и в своё время были очень популярны, они обладают достойным звучанием и их часто можно встретить в заводской аудио аппаратуре. Купить такой набор можно по ссылкам ниже:
Описание комплекта
В комплект набора входят печатная плата, на которой расписано где какая деталь должна быть установлена, небольшой набор необходимых деталей и инструкция по сборке усилителя, где можно найти параметры усилителя, принципиальную схему, список компонентов и внешний вид уже собранный усилитель. Все предельно понятно и компактно, сложности возникнуть не должно.
Для стерео усилителя нужно собрать два таких набора. Основой усилителя является многим известная микросхема TDA2030A, которая обладает выходной мощностью 18 Ватт.
Печатная плата имеет небольшие размеры, выполнена качественно, все номиналы деталей указаны на плате. Подключить этот усилитель можно от однополярного источника питания или аккумуляторной батареи. Кстати схема немного отличается от схемы их даташита, в ней нет диодов, но я думаю, что на работоспособность это не повлияет!
Сборка усилителя
Так как резисторы имеют цветовую маркировку, советую проверить их номиналы мультиметром или специальным тестером, ссылку на который вы можете найти в начале статью. Затем по очереди, припаиваем резисторы на свои места..
Далее припаиваем неполярные конденсаторы, которых в комплекте всего 2, просто помещаем их на своё место в любом положении.
Далее устанавливаем электролитические конденсаторы на свои места. В отличии от неполярных, эти нужно устанавливать соблюдая полярность! Если на корпусе конденсатора нет опознавательных знаков, то определить его полярность можно очень легко, обычно короткая ножка это минус, а длинная плюс, так же не забывайте смотреть на номинал при установки.
Для защиты от переполюсовки по питанию предусмотрен диод, который то же имеется в наборе. На корпусе диода имеется метка и такая же есть на плате, согласно им, устанавливаем и припаиваем диод на своё место!
Для подключения питания, входа и выхода, в наборе предусмотрены специальные штыревые разъёмы с шагом 2.5 мм. С помощью лезвия или ножниц, разделяем их по парам и припаиваем на свои места на плате.
Ну и наконец, осталось только припаять на своё место микросхему TDA2030A. Обязательно после пайки, протирайте дорожки от канифоли, сделать эти можно специальными растворами или простым растворителем.
В процессе работы усилителя, микросхема будет греться, поэтому необходимо установить на неё теплоотвод, в виде небольшого радиатора. В комплекте с усилителем имеется специальная теплоотводящая прокладка, её нужно поставить между радиатором и микросхемой!

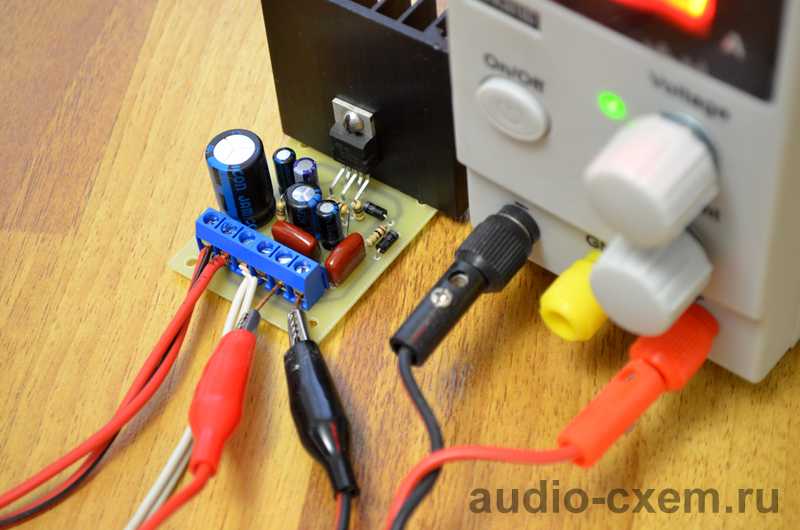

Сборка усилителя завершена и теперь можно его испытывать, по инструкции, питается он от напряжения 9-24 Вольта, сопротивление акустики от 4 Ом до 8 Ом, мощность усилителя указана до 14 Ватт. Для удобства подключения питания, входа и выхода, можно купить специальные разъёмы, ссылка на которые имеется в начале статьи.
Вход усилителя можно выполнить следующим образом, взять провод для передачи звукового сигнала от телефона, на усилитель, отрезать один край и припаять провода к разъёму, как на фото ниже.
Для питания усилителя можно использовать любой подходящий источник постоянного тока, например идеально подойдет блок питания от ноутбука. Обязательно соблюдайте полярность при подключении питания к усилителю!!!
На этом все, ниже вы найдете видео, где показана работа усилителя!
Принцип работы
Чтобы открыть симистор, необходимо подать на его силовые выводы номинальное напряжение, а на управляющий электрод кратковременный импульсный ток удержания. Рабочие параметры радиоэлемента должны соответствовать маркировке на корпусе.
В цепях переменного напряжения к аноду подключается питание, к катоду — нагрузка. Ток удержания на управляющем электроде зависит от чувствительности радиодетали. Например, если пропускание симистора 5 Ампер, то обычный элемент откроется, когда на него придет управляющий сигнал величиной 100 мА (2% от питания). Более чувствительный симистор может работать при токе удержания 5 мА (0.1% от питания). Также важную роль играет способ управления. Он бывает 2 типов:
- Фазоимпульсным — на управление подается определенная величина тока.
- Амплитудно-импульсным — кратковременные токовые импульсы управления.
При использовании второго способа в схему нужно включать генератор импульсов или его простейшие аналоги.
В цепях постоянного напряжения к аноду подключается плюсовой вывод питания, к катоду – минусовый вывод нагрузки. Если в открытом состоянии управляющий электрод отключить от положительного потенциала постоянного напряжения, он продолжит работать. В цепях с переменным напряжением симистор отключится за счет частоты смены периодов.
Скачать книги
• В.В.Федоров. Люминесцентные лампы / Подробно рассмотрены принципы работы люминесцентных ламп. Процесс производства, схемы включения, параметры. Много теории, хороший учебник, djvu, 2.72 MB, скачан: 11071 раз./
• П.А.Дормакович. Газосветная реклама. / Вопросы эксплуатации, монтажа и разработки трубчатых разрядных ламп с холодным катодом., djvu, 2.86 MB, скачан: 3517 раз./
• Пособие по ремонту энергосберегающих ламп / Пособие по ремонту энергосберегающих ламп. Рассказано, как можно дать вторую жизнь энергосберегающей лампе. Или из двух-трех собрать одну., doc, 25.62 MB, скачан: 25672 раз./
• Ремонт энергосберегающих ламп / Интересная и полезная подборка ссылок, статей и советов по ремонту ламп. Спасибо за труд автору luna1509!!!, pdf, 1.32 MB, скачан: 5988 раз./
Напоминаю, что много книг по электронике, электрике можно скачать также со страницы .
Защита от короткого замыкания
TDA2030 имеет оригинальную схему, которая ограничивает ток выходных транзисторов. На рис. 18 показано, что максимальный выходной ток является функцией от напряжения коллектор-эмиттер; следовательно, выходные транзисторы работают в безопасной области (рис. 2).
Поэтому эту функцию можно рассматривать как ограничение пиковой мощности, а не просто ограничение тока. Это уменьшает возможность того, что устройство будет повреждено во время случайного короткого замыкания выхода на землю.
Рисунок 18. Максимальный выходной ток в зависимости от напряжения каждого выходного транзистора.
Рисунок 19. Безопасная область.
О батарейке
Уже в обозначении батарейки CR2032 заложена основная информация, расшифровка которой позволяет получить основные данные об элементе питания этого типа. Первые две латинские буквы «CR» указывают на принадлежность к группе литиевых неперезаряжаемых источников питания.
Следующие цифры позволяют получить сведения о габаритах изделия: число «20» означает, что диаметр элемента питания равен 20 мм, следующая цифровая последовательность «32» — указывает на высоту в десятых долях миллиметра, то есть 3,2 мм.
Плоские литиевые батарейки состоят из металлического корпуса. Этот элемент батареи изготавливается из 2 половинок, которые надежно соединяются между собой посредством диэлектрической прокладки. Внутри батареи находится литий и марганец, которые в результате реакции генерируют электрический ток.
Работа узла УМЗЧ
Усилитель мощности построен на базе популярной микросхемы U7 (TDA2050). Это наверное самый распространённый аудио усилитель, работающий в классе AB. При общих гармонических искажениях на уровне 0,5% он позволяет достичь мощности порядка 30 Вт. Конденсатор C8 (1uF) отсекает постоянную составляющую сигнала и в то же время представляет собой фильтр высоких частот на входе. R20 (22k) определяет сопротивление на входе усилителя мощности.
Цепь обратной связи — резисторы R21 (680R) и R22 (22k), изменение их соотношения приводит к изменению усиления, причем снижение R22 или увеличение R21 вызывает уменьшение усиления. В даташите микросхемы TDA2050 производитель рекомендует чтоб оно было больше 24 дб. Конденсатор C29 (22uF) отсекает постоянную составляющую на входе усилителя. Резистор R19 (2,2 Ома) и конденсатор C32 (470nF) предотвращает самовозбуждение усилителя. Питание УМЗЧ фильтруют конденсаторы С26-C27 (2200uF) и C30-C31 (100nF). Остальные два канала работают аналогично.
