Элемент питания 6f22 9v

Заряжаем Крону в домашних условиях

Крона – это батарейка на 9 вольт, которую в принципе опасно заряжать, однако на данный момент выпускают и перезаряжаемые модели. Сама по себе такая крона – это сборка 7 батарей никеле-металло-гидридного типа, стандарта 4а, соединенных последовательно.

Как уже было выявлено, батарейки могут быть первичными, то есть одноразовыми, и вторичными, то есть те, которые можно заряжать.

Вторичные батарейки называют аккумуляторными, они различаются по химическому реагенту, находящемуся в их составе :

• Никель-кадмиевые аккумуляторы (аккумуляторы типа 7Д-0,125);
• Свинцово-кислотные батарейки с герметизацией (например, 24v 10ah);
• Аккумуляторы никель-металлогидридного типа (от производителей Phillips, Sony, Panasonic и т.п.);
• Литий-ионные аккумуляторы (например, аккумулятор 18650).

Самым простым способом зарядки таких аккумуляторов является зарядка при помощи зарядного устройства. Для этого необходимо приобрести устройство, подходящее к вашему аккумулятору. Так, если ваш аккумулятор относится к батарейкам типа NiMH АА, а его характеристика составляет 2650 мАч, то зарядное устройство должно быть такого же типа и обладать высокой скоростью заряда. На время зарядки влияет емкость самого аккумулятора, обычно это время даже прописано в инструкции.

В большинстве случаев аккумуляторы оснащены индикаторами зарядки, поэтому нет необходимости засекать время. Все же не стоит оставлять аккумулятор, подключенный к зарядному устройству, на продолжительное время, так как это может плохо отразиться на емкости самих аккумуляторов.

Измерение под нагрузкой

Самым
правильным способом является замер параметров под нагрузкой. Так называемый
нагрузочный тест.

Раньше,
когда еще не были распространены цифровые мультиметры, а использовались по
большей части стрелочные (типа Э4304), у них у всех был специальный режим для
проверки батареек 1,5В.

Ориентироваться
нужно было по самой верхней шкале. Если при замыкании щупов стрелка прибора
отклонялась максимально вправо – батарейка считалась исправной (держала
нагрузку без особого падения напряжения).

На
современных устройствах редко, но все же можно встретить подобный режим. Вот
например, моделька от ProSkit.

На
ней можно проверить как батарейки 1,5В, так и крону на 9В.

Есть
такая функция и на некоторых электронных девайсах (тип DT830E).

Также
продаются специальные тестеры нагрузочники. Как для пальчиковых элементов, так
и для плоских таблеток.

Хорошо
заряженный элемент 1,5V на мультиметре с функцией
нагрузочника будет давать ток в 4мА, а новая крона на 9V – 25мА.

Такой
тестер работает только с щелочными элементами, на литий-ионных АКБ его
использовать не получится.

Как зарядить крону?

В действительности выполнять зарядку обычной кроны опасно. Лучше всего заряжать аккумуляторный элемент данного типа.

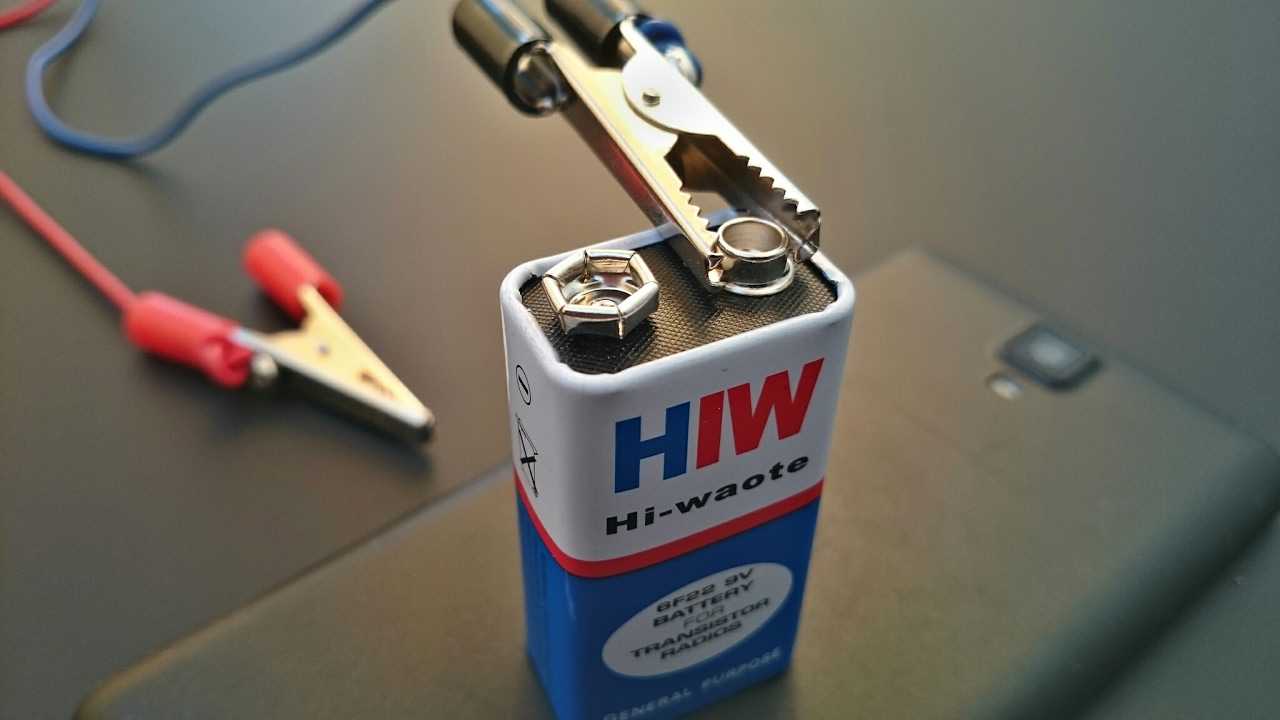

Вы можете заряжать крону на 9 вольт от прикуривателя автомобиля. Подсоединив плюс к плюсу ну а минус к минусу. Выполнять реанимацию нужно до того момента пока она не нагреется. После, отсоединить от нее провода. Затем можно проверить тестером ее напряжение и повторить зарядку.

Но нужно понимать, что подобную батарейку зарядить полностью, невозможно. На самом деле ее можно лишь частично восстановить примерно на 30%. А вот аккумуляторную как раз можно привести в первозданный вид.

Другой вариант — это приобрести зу для кроны. Перед проведением реанимации определите зарядной ток АБ. Чтобы это сделать нужно емкость батареи мА*ч разделить на 10. Так узнаем ток в миллиамперах. К примеру, если у элемента питания емкость 750 мА*ч ток для зарядки будет равен 75,0 миллиампер в час.

Как зарядить крону через USB?

Эти способы помогут зарядить крону в домашних условиях.

Так же можно приобрести USB переходник припаять к нему клеймы от старой батарейки кроны.

1. Извлекаем из элемента питания на 9 вольт пластину с положительным и отрицательным полюсом.
2. Припаиваем к ней два провода.
3. Отрезаем от USB переходника один конец.
4. Нужную нам часть соединяем с контактами.
5. Теперь без проблем можно подзаряжать нашу батарейку Крону от ПК или ноутбука.

Сколько заряжается крона?

Многих интересует сколько времени заряжать аккумуляторные батарейки крона? Если использовать простой зарядник, то здесь все понятно. О том, что элемент питания восстановлен обычно сигнализирует лампочка.

Если аккумулятор NiMH c емкостью 350 мА*ч. Ток для зарядки в таком случае будет равен 35 мА. Чтобы определить время заряда достаточно воспользоваться формулой: Время заряда в часах = 1,4 умноженное на емкость мА*ч и деленное на зарядный ток мА.

Как проверить заряд батарейки крона?

После того как было проведено восстановление, хочется узнать сколько же вольт теперь в нашем элементе питания. Для этого придется взять в руки тестер и проверить аккумулятор. Ручку регулятора нужно выставить в режим 20 с левой стороны. После чего подсоедините щупы устройства к положительному и отрицательному полюсу. Затем посмотрите на табло. Там будет показан заряд батареи.

Данный элемент питания заряжен недостаточно его вольтаж составляет 8.7 вольт. После зарядки обычно показатели будут равны больше 9 v. Главное, чтобы в ваших руках была заряжаемая  батарейка крона.

Зарядка для кроны своими руками

Ниже на видео представлены многочисленные варианты как сделать зарядку для кроны. Для этого потребуются разные радио детали, печатная плата и некоторые разъемы. Но сейчас же на этом заострять внимания не будем. А предложим вам вариант требующий минимум усилий.

1. Возьмите зарядное устройство от телефона, фотоаппарата или портативной колонки. Убедитесь, что она не выше 5-и вольт и вам собственно не нужно. Кроме этого там должен быть USB порт.
2. От старой кроны возьмите пластину с клеймами «+» и «-».
3. Припаяйте провода к полюсам.
4. Разберите зарядник.
5. Отпаяйте установленный порт.
6. На его место установите 2 провода с уже присоединенными полюсами.
7. Подсоедините батарейку.
8. Включите в сеть.

На этом процесс зарядки пойдет.

Таким образом перезаряжаемая батарейка крона на 9 вольт после этой процедуры будет чувствовать себя вполне удовлетворительно.

Как зарядить крону в домашних условиях видео

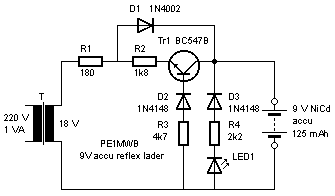

На ролике представлена схема восстановления 9v батарейки.

Таким образом если у вас возникает вопрос можно ли подзарядить крону? То ответ очевиден! Конечно да!

Чем заменить крону?

Выполнить замену можно обычными батарейками. К примеру, если соединить 6 штук 1,5 вольтовых батареек последовательно, то получим 9 v. Но может возникнуть проблема что в устройство подобная штука не влезет. Тогда просто выводим два провода и цепляем их к цепочке соединенных батареек.

Есть схема преобразователя на 9 вольт. Но здесь уже требуются знания в радиоэлектронике. С помощь этой схемы можно из аккумуляторной батареи от телефона на 3,6 вольт получить 9 v. А это то что нужно! Ниже представлен чертеж.

Комплектующие:

• С1 -100 мкф.
• С2 – 1000 мкф.
• Ферритовое кольцо 2000 НМ.
• Транзисторы КТ 209.

Об аккумуляторах Крона

Кроме одноразовых батарей гальванических элементов, существуют и аккумуляторы форм-фактора «Крона». Они выполняются по разным технологиям и имеют различные емкость и напряжение:

1. Никель-кадмиевые:
   • типовая емкость – 120 мА-ч;
   • номинальное напряжение – 8.4 В.
2. Никель-металлогидридные:
   • типовая емкость – 170—300 мА-ч;
   • номинальное напряжение – 8.4 В.
3. Литий-ионные:
   • типовая емкость – 350—700 мА-ч;
   • номинальное напряжение – 7.4 В.
4. Литий-железо-фосфатные:
   • типовая емкость – 320 мА-ч;
   • номинальное напряжение – 8.4 В.

Никель-металлогидридный аккумулятор типа «Крона» напряжением 8.4 В состоит из 7 элементов

Несмотря на то что выходное напряжение этих аккумуляторов отличается от стандартных 9 В, они вполне успешно заменяют обычные девятивольтовые батарейки в подавляющем большинстве приборов. Исключение может составлять лишь литий-ионная батарея, напряжение которой несколько маловато.

Эта батарея состоит из трех литий-ионных элементов и оснащена контроллером с системой балансировки

Отдельно хотелось бы отметить литий-полимерные аккумуляторы, состоящие из одного элемента, повышающего преобразователя 3.7/9 В и контроллера заряда/разряда с портом microUSB для зарядки.

Разобранный аккумулятор со встроенным преобразователем и контроллером

Преимущества такого решения очевидны:

• напряжение на выходе батарейки стабильно и составляет 9 В независимо от степени разряда элемента;
• заряжать такую конструкцию можно любым пятивольтовым адаптером или даже от ПК или ноутбука через порт USB.

Этот аккумулятор можно зарядить через microUSB

Некоторые аккумуляторы такой конструкции даже имеют индикатор степени разряда.

Нажав на встроенную кнопку, можно узнать, сколько энергии осталось в нашем аккумуляторе

Как зарядить аккумулятор?

Чтобы аккумулятор проработал длительное время, его необходимо правильно заряжать. С батареями, оснащенными портом microUSB, все просто. Берем адаптер от того же смартфона или планшета и подключаем к нему аккумулятор при помощи стандартного кабеля USB/microUSB. Как только зарядка завершится, встроенный в батарейку контроллер остановит процесс, а индикатор (если он есть) покажет полный заряд.

Зарядка аккумулятора с портом microUSB

Для аккумуляторов без преобразователя и порта понадобится специальное зарядное устройство, причем рассчитанное на зарядку батарей конкретного типа. К примеру, никель-кадмиевый аккумулятор нельзя заряжать прибором, предназначенным для зарядки литий-железо-фосфатных батареек, и наоборот. Оптимальный вариант – универсальное ЗУ, способное переключать режимы в зависимости от типа подключенной батареи. Правда, стоить оно будет намного дороже «узкопрофильного».

Такое универсальное ЗУ для любых типов аккумуляторов «Крона» стоит порядка 2 000 рублей

Как зарядить обычную батарейку-крону?

Ранее мы говорили о том, что солевые батарейки «Крона» имеют особенность – их можно подзаряжать. Как это сделать? К сожалению, промышленных зарядных устройств для таких батареек нет, поскольку производитель не рекомендует этого делать. Так что придется колхозить.

Схему и блок питания для зарядки можно выбрать любые с регулировкой тока, главное, чтобы они обеспечивали напряжение 10 В и ток не менее 50 мА. Для примера ниже приведена схема простого зарядного устройства для батареек «Крона».

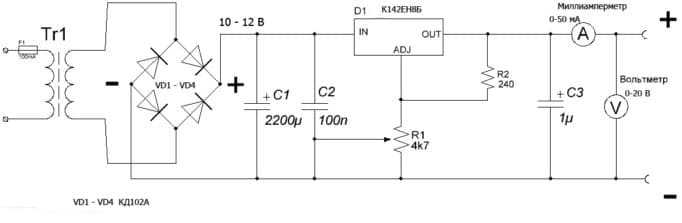

Вариант простого зарядного устройства с регулировкой тока

В приведенной схеме можно использовать любые выпрямительные диоды, выдерживающие обратное напряжение не ниже 30 В и ток не менее 100 мА.

Зарядку производим следующим образом. Выставляем минимальный ток, подключаем батарейку: плюс к плюсу ЗУ, минус к минусу. Плавно увеличиваем ток до значения 1/15 от емкости батарейки. Если емкость неизвестна, ограничиваемся током 10-15 мА. В процессе зарядки постоянно контролируем температуру батарейки. Если она (батарейка) ощутимо нагреется, зарядку прекращаем, ждем полного остывания и повторяем процесс. Как только напряжение на клеммах «Кроны» поднимется до 9.5 В, зарядку можно считать завершенной.

Вот мы и познакомились с батарейкой, которая, будучи семидесятилетней легендой, популярна до сих пор. Теперь мы знаем, что она умеет, какой бывает, и даже сможем ее при необходимости подзарядить.

Батарейка типа крона 9в

Классифицировать данные элементы будем по химическому составу и бренду. А также перечислим под какими цифровыми маркировками он скрывается.

На сегодняшний день существуют следующие марки этого источника питания:

• GP
• Duracell
• Космос
• Энерджайзер или Energizer
• Трофи
• Neda 1604 9v
• Camelion
• Pleomax
• Varta
• Robiton
• Panasonic
• Toshiba

Как можно видеть из списка производством элемента питания типа крона занимаются множество компаний.

По химическому составу можно выделить следующие типы:

Щелочные кроны или алкалиновые. Основная их особенность заключается в долгом сроке службы и высокой цене. Выдерживают сильные нагрузки.

Солевые марганцево цинковые. Данные источники питания производились еще в 19 веке. Через некоторое время их полностью заменили солевые элементы. Электролитам служит раствор хлорида аммония.

Литий железо-дисульфидные. Исполняются с твердым плюсовым электродом. Делают из пирита. Способны прекрасно работать при температуре минус 40 градусов.

Воздушно-цинковые. Работают, когда цинк окисляется кислородом. Имеют большую емкость, достаточно экологичны.

Марганцево-литьевые. Электрод создан из диоксида марганца. В итоге после завершения химической реакции образуется оксид лития.

Литий-тионил-хлоридные. Работают в экстремальных температурных условиях. За счет этого их часто используют военные и ученые.

Аккумуляторные батарейки типа крона

Основное отличие подобных элементов питания от обычных заключается в множественных перезарядках. Зарядка осуществляется через специальное устройство.

Литий ионные или Li-ION. Достаточно эффективные батареи с высокой производительностью. Емкость подобных элементов достигает 700 миллиампер часов. Лучше всего они работают при комнатной температуре.

Никель кадмиевые батарейки Ni-Cd имеют 120 мА*ч. Перезаряжать их можно до 1000 раз. Стоимость достаточно низкая.

Металлогидридные элементы NI-MN. Емкость 170 – 300. Безопасны, без примесей металлов.

Li-Po. Данные источники энергии являются последней разработкой ученых. Работают на основе импульсного преобразования. Перезаряжать можно любым источником где есть 5 вольт. Поэтому их легко можно подзаряжать от компьютера.

Батарея 9в типа крона на корпусе может иметь такую маркировку:

MX1604; MN1604; 1604A; 6LR61; 6LF22; AM6; E-Block; PP3; 9V Brick Battery; 1604; 6R61; 6F22.

Аккумуляторный элемент 7Д-0,125 (7Д-0,1, 7Д-0,11).

Технические характеристики батареи «Крона»

Основные параметры батареи:

• Размеры: 48,5 мм × 26,5 мм × 17,5 мм.
• Масса обычно около 53 граммов.
• Напряжение — 9 В.
• Типичная ёмкость щелочной батарейки — 625 мА·ч.

Ба­та­рея типа «Крона» имеет ём­кость (по пас­пор­ту) 0,5 А·ч.

Су­ще­ству­ют ак­ку­му­ля­то­ры дан­но­го форм-фак­то­ра. При ра­бо­чем рас­чёт­ном на­пря­же­нии в 8,4 В, све­же­за­ря­жен­ны­ми они могут ко­рот­кое время да­вать 11,5 В и выше, что обу­слов­ле­но осо­бен­но­стя­ми со­став­ля­ю­щих их Ni-MH ак­ку­му­ля­тор­ных эле­мен­тов.

• Ак­ку­му­ля­тор­ные ба­та­реи 7Д-0,125 (7Д-0,1, 7Д-0,11) оте­че­ствен­но­го про­из­вод­ства (диа­метр 24 мм, вы­со­та 62 мм, масса 53 г, но­ми­наль­ная ём­кость 100…125 мА•ч, но­ми­наль­ное на­пря­же­ние 8,75 В), сов­ме­сти­мые по форме кон­так­тов с «Кро­ной», на­би­ра­лись из дис­ко­вых ни­кель-кад­ми­е­вых ак­ку­му­ля­то­ров Д-0,125, Д-0,1, Д-0,11 со­от­вет­ствен­но, были ци­лин­дри­че­ской формы, кор­пус — пласт­мас­со­вый.
• Их га­ба­ри­ты немно­го боль­ше стан­дарт­ной «Кроны», и мно­гие оте­че­ствен­ные ма­ло­га­ба­рит­ные ра­дио­при­ём­ни­ки из­го­тав­ли­ва­лись с учё­том этого.
• Неко­то­рые при­ём­ни­ки (на­при­мер, «Селга») про­да­ва­лись в ком­плек­те с таким ак­ку­му­ля­то­ром и за­ряд­ным устрой­ством, а кар­ман­ные при­ём­ни­ки «Мир» 1962 года и «Сокол» 1963 года имели встро­ен­ное бес­транс­фор­ма­тор­ное за­ряд­ное устрой­ство.

Обыч­ные од­но­ра­зо­вые ба­та­реи «Крона», в от­ли­чие от хи­ми­че­ских эле­мен­тов пи­та­ния дру­гих типов, до­пус­ка­ли огра­ни­чен­ное ко­ли­че­ство до­за­ря­док, хотя это и не ре­ко­мен­до­ва­лось из­го­то­ви­те­лем, по­это­му во мно­гих жур­на­лах и кни­гах, на­при­мер, в «Эн­цик­ло­пе­дии юного тех­ни­ка» 1977 года, пуб­ли­ко­ва­лись схемы за­ряд­ных устройств с током осо­бой формы. По­доб­ные схемы имели неко­то­рую по­пу­ляр­ность в связи с де­фи­цит­но­стью ба­та­рей.

Виды «Крон»

Устройство разных типов батареи типа «Крона», слева направо: из 6 ячеек по 1,5 В солевая и щелочная, из 6 элементов LR61 по 1,5 В, из 3 литиевых ячеек по 3 В.

Од­но­ра­зо­вые:

• Марганцево-цинковые солевые, 6 элементов
• Щелочные, 6 элементов
• Литий-железодисульфидные, 6 элементов
• Марганцево-литиевые, 3 элемента
• Воздушно-цинковые («Крона ВЦ»), 7 элементов, перед использованием требовалось разгерметизировать корпус — отломить тонкий пластмассовый «носик», который торчал между контактами.
• Литий-тионил-хлоридные (например, Li-SOCI2 1200 мА•ч)

Мно­го­ра­зо­вые (ак­ку­му­ля­то­ры):

• Ni-MH аккумуляторнаябатарея типа «Крона», ёмкостью 170 мА·ч и напряжением 8,4 В состоящая из 7 миниатюрных аккумуляторов
• Ni-Cd 120 мА•ч
• Ni-MH 170—300 мА•ч
• Li-ION 350—700 мА•ч
• В последнее время также имеются в продаже аккумуляторы специального типа.

В корпусе «Кроны» встроен Li-Po аккумулятор (один элемент), повышающий импульсный преобразователь с малым током холостого хода, и малогабаритный разъём для заряда от внешнего источника напряжением 4,5-5,5 В.

Это сохраняет достоинство упомянутого решения с Li-Ion, однако не требуется схема балансировки элементов, так как используется только один элемент. Напряжение на выходе стабилизировано. Для подзарядки не нужно искать специальное зарядное устройство для «Крон», достаточно любого источника 5 В, такого как USB.

При этом, для чувствительной техники (например радиоприёмники, радиомикрофоны) импульсное преобразование может быть неприемлемо.

Конструктивное исполнение

Разъёмвы к батареям типа «Крона»
В СССР вы­пус­ка­лись как обыч­ные уголь­но-мар­ган­це­вые ба­та­реи дан­но­го ти­по­раз­ме­ра, так и ще­лоч­ные, ко­то­рые сто­и­ли до­ро­же и на­зы­ва­лись «Ко­рунд». Ба­та­рея на­би­ра­лась из пря­мо­уголь­ных га­лет­ных эле­мен­тов. При­ме­нял­ся ме­тал­ли­че­ский кор­пус из лу­жё­ной жести, кон­такт­ная пло­щад­ка и дно из ге­ти­нак­са или пла­сти­ка.

Один из кон­так­тов разъ­ёма ба­та­реи (ми­ну­со­вый) пред­став­ля­ет собой гнез­до, а вто­рой — ште­кер. Таким об­ра­зом, разъ­ём оди­на­ков для ис­точ­ни­ка и по­тре­би­те­ля, и при этом под­клю­чить ба­та­рею в непра­виль­ной по­ляр­но­сти невоз­мож­но. Ра­дио­лю­би­те­ли часто раз­би­ра­ли от­слу­жив­шие ба­та­рей­ки и ис­поль­зо­ва­ли их разъ­ёмы в своих кон­струк­ци­ях.

Правильно заряжаем

У батареек типа «крона» очень богатая история, они появились еще в советские времена, но и в наши дни все еще остаются востребованным товаром. Этот элемент питания незаменим для гаджетов с большим потреблением энергии, «крона» дает ток гораздо большей силы, если сравнивать с любой другой батарейкой. Давайте ознакомимся с этим источником питания детальнее.

Начать стоит с описания характеристики батарейки «крона», чтобы было понятнее, в чем состоит их особенность. Этот элемент питания отличается достаточно высокой производительностью, на выходе имеет напряжение в районе девяти вольт (к примеру, пальчиковая батарейка, алкалиновая, литиевая или др., «выдает» всего 1,5 вольта).

• Сила тока батарейки «крона» может достигать 1200 мА•ч, но такие элементы стоят дороговато. Стандартная мощность батарейки «крона» на порядок ниже. Она составляет 625 мА•ч, но и этого хватает, чтобы вдохнуть жизнь в гаджет на очень длительный срок.
• Емкость аккумуляторных (заряжаемых) батареек «крона» будет варьироваться в зависимости от типа химических элементов, причем, весьма существенно. Рассмотрим их наиболее распространенные варианты. На нижней ступени эволюции находятся элементы Ni-Cd (никель-кадмиевые), их максимальная емкость всего 150 мА•ч.
• За ними следуют более современные элементы с классификацией Ni-MH (никель-металл-гидридные), они уже выпускаются на порядок мощнее (175—300 мА•ч). Самые емкие из всех «крон» — это элементы класса Li-ION (литий-ионный).

Их мощность варьируется в пределах 350-700 мА•ч. Но у «крон» есть одна общая черта – их размер. Стандарт этих элементов питания – 48,5х26,5х17,5 миллиметров.

Это интересно: Что такое сульфатация аккумулятора?

Устройство и сфера примененияЕсли разобрать такой элемент питания, можно увидеть довольно необычную картину для «внутренностей» батарейки. Под металлическим корпусом «кроны» скрываются шесть последовательно соединенных в одну цепочку полуторавольтовых батареек.

1. Именно таким образом на выходе она и выдает девять вольт. Поняв, из чего состоит батарейка «крона», можно еще раз вспомнить старую пословицу о том, что все гениальное на самом деле просто!
2. И это неудивительно, ведь получить такой вольтаж и мощность от химической реакции элементов батареи другим путем (ведь ее корпус попросту для этого мал) практически невозможно.
3. Батарейки такого типа используют в пультах управления к устройствам и игрушкам. Еще их можно встретить в различных GPS-навигаторах и даже в шокерах. Как видите, без мощных батареек в наш век постоянно развивающихся технологий никак!

Правила зарядки

Хотя «добросовестные» производители элементов питания и пишут, что одноразовые батарейки такого типа заряжать нельзя, народные умельцы доказывают совершенно противоположное. Итак, как зарядить одноразовую батарейку «крона»?

Здесь есть одна оговорка – делать это вы будете на свой страх и риск, ведь если не правильно подобрать напряжение, то батарейка может «порадовать» знатным фейерверком. Для начала определяем зарядный ток нашей батарейки, для этого ее емкость мы делим на десять (150 мА•ч / 10 = 15 мА•ч).

Таким образом, можно продлить жизнь вашей «кроне» на два-три цикла. Учитывая, что разряжается она довольно долго, это уже очень неплохо. Но учтите, если элементы внутри батарейки высохли, то зарядить ее вторично вам уже не удастся. К сожалению, определить это может только «вскрытие».

Экономьте, подзаряжая «кроны», но не забывайте о том, что экономия должна быть разумной, не заряжайте одноразовые элементы более двух раз!

Технические характеристики 6LR61

Батарея относится к классу щелочных, однако емкость ее выше в три-пять раз, чем у солевых элементов питания. Это качество обусловлено конструктивными особенностями. Технические характеристик высокие, что позволяет ей становится оптимальным источником питания для различных устройств, требующих большого напряжения.

Что касается размеров, веса, то они следующие:

• ширина — 17,5 миллиметра;
• высота — 48,5 миллиметров;
• глубина — 26,5 миллиметра;
• вес — 53 грамма;
• форма — крона.

Номинальная емкость источника питания составляет 625 мАч (по паспорту 0,5 Ач). При этом рабочее напряжение составляет 9 Вольт. Батарея отличается тем, что обладает малым коэффициентом саморазряда. Плюсовой контакт штекер, а минусовой —  гнездо.

Батарейку часто путают с аккумулятором, который носит такое же название, так как он имеет такую же форму, но может отличаться емкость. При условии, что у них совпадает напряжение и габариты можно будет им заменить батарею.

Параметр	Значение
Основное обозначение	6LR61
Вид	Щелочная
Емкость	500-625 мАч
Напряжение	9 В
Щелочные аналоги	6LF22, 1604A, MN1604, MX1604
Солевые и цинковые	1604, 6F22, 6R61
Литиевые аналоги	PP3, AM6, E-Block, 522, CR-9V, 6AM6, ER9V, 9V Brick Battery, Корунд
Форма	Крона
Высота	48,5 мм
Ширина	26,5 мм
Длинна	17,5 мм
Масса	42-53 гр

Что такое «Крона»?

Что такое «Крона», знает практически каждый. Это девятивольтовая батарейка относительно небольшой электрической емкости. Как она выглядит, тоже ни для кого не секрет – параллелепипед, на одном из торцов которого расположены две токоотводящие клеммы разной формы. Это различие позволяет подключить источник питания к прибору правильной полярностью. Клемма меньшего диаметра – плюсовой вывод, большего – минусовой. Кроме того, маркировка полярности нанесена и на корпусе. Размеры батареи:

• высота (с учетом клемм), мм – 48.5;
• ширина, мм – 26.5;
• глубина, мм – 17.5.

В зависимости от технологии (см. ниже) батарея может иметь в своем составе от 3 до 7 гальванических элементов.

Почему так называется?

Теперь о странном названии. В интернете распространено более чем странное мнение, что название пошло от кроны дерева. Дескать, контакты батареи напоминают макушку дерева, да и на корпусе некоторых якобы нарисована стилизованная макушка елки. Согласитесь, такое странное дерево с толстенным стволом и малюсенькой раздвоенной кроной может представить себе только заядлый курильщик.

Еще одно не менее нелепое мнение – батарея стала так называться за сходство с денежной единицей. Вот только не уточняется, с купюрой или монетой. Но и то и другое – ну прямо точная копия батарейки. Откуда появились такие трактовки, в принципе, понятно. Если открыть толковый словарь, то в нем можно найти только два определения:

1. Верхняя часть дерева с листьями.
2. Денежная единица.

Почему-то никто не удосужился узнать, что выпускало эту батарею советское предприятие «Крона», и такое название – просто бренд, взятый по имени производственного объединения. А что касается рисунка, то это не елка, а две молнии.

Согласитесь, это больше похоже на молнии, а не на макушку елки

Другие возможные названия и маркировка

Одновременно с этим на том же предприятии начался выпуск батареек под брендом «Корунд», которые были только щелочными. Типоразмер и выходное напряжение у изделий обоих брендов одинаковые.

Что касается зарубежных производителей, то выпуском батареек аналогичного размера занимается очень много предприятий, включая Energizer, GP, Duracell и др. Все они идут под разными торговыми названиями, но, отдавая дань самой первой батарейке этого типа, мы их называем «батарейки типа «Крона».

Сегодня, помимо классических солевых и щелочных «Крон», промышленность выпускает источники питания того же типоразмера и выходного напряжения, но изготовленные по другим технологиям:

1. Литий-железодисульфидные, 6 элементов.
2. Марганцево-литиевые, 3 элемента.
3. Воздушно-цинковые, 7 элементов, перед использованием требуется разгерметизировать корпус — отломить тонкий плас, который торчит между контактами.
4. Литий-тионил-хлоридные.

Что касается маркировки, то их разновидностей не меньше, чем брендов самих батареек:

• 1604, 6F22, 6R61 (солевые);
• 1604A, 6LF22, 6LR61, MN1604, MX1604 (щелочные);
• PP3, E-Block, 9V Brick Battery, AM6, 522, 6AM6, CR-9V, ER9V (литиевые).

Это батарейка или аккумулятор?

Если говорить о настоящей «Кроне», то, по сути, это батарея гальванических элементов, то есть неперезаряжаемая батарейка. Разрядилась – и выбросил. Но сегодня существует огромное количество перезаряжаемых аккумуляторных батарей, которые имеют тот же размер, но могут немного отличаться выходным напряжением.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Полезно! Солевая «Крона» – единственная, пожалуй, батарейка, которую можно подзаряжать, хотя производитель и не рекомендует этого делать. Если делать это периодически, не дожидаясь полного разряда, то срок службы источника питания можно увеличить втрое.

Достоинства и недостатки

У Кроны 6F22 9v имеются следующие основные достоинства и недостатки:

Низкий саморазряд.

Самая бюджетная версия из Крон.

Обладает стабильным напряжением.

Не высокие показатели емкости.

Плохо переносит отрицательные температуры.

По неосторожности можно легко замкнуть контакты любым металлическим предметом. В отличие от батареек, которые имеют такой параметр, как диаметр и могут закатиться куда-нибудь в труднодоступное место, элемент питания этого формата всегда остается на своем месте, что также может являться одним из ее положительных качеств

В отличие от батареек, которые имеют такой параметр, как диаметр и могут закатиться куда-нибудь в труднодоступное место, элемент питания этого формата всегда остается на своем месте, что также может являться одним из ее положительных качеств.
