Как соединить кабель видеонаблюдения между собой?

Принцип действия и особенности функционирования

Передача данных на определенные расстояния, независимо от используемого канала, подвергается воздействию различных помех. Данные помехи постепенно заглушают полезный информационный сигнал. Когда его сила падает до уровня помех, различить и выделить нужные данные из общего фона уже практически невозможно.

Витая пара по принципу действия является симметричной линией. В таких соединениях при передаче данных помехи также передаются симметрично. И когда они сходятся, происходит их взаимное уничтожение, за счет чего основные данные легко распознаются.

Такой принцип действия обеспечивает особая конструкция линии, в которую помимо самого кабеля, также входит пара «передатчик-приемник». Из этого оборудования передатчик отвечает за прием и преобразование несимметричного сигнала видеокамеры в симметричный. Дальше он усиливается и отправляется на приемник. В приемнике сигнал повторно усиливается и снова конвертируется в несимметричный вид.

Но в данной схеме также есть пара нюансов. Даже такой способ передачи, хоть и позволяет нейтрализовать помехи, все же не исключает ослабление полезного видеосигнала. Диапазон передачи в таких системах составляет 50 Гц – 6 мГц. А так, как емкость канала гораздо больше, сигнал подается неравномерно. Причем чем выше частота передаваемого видеосигнала, тем больше он ослабевает. Кроме того, степень затухания также прямо пропорционально зависит от дальности используемой линии.

В результате можно сделать вывод, что такой формат приемопередатчика, который еще называется пассивным, подходит только для небольших кабельных инфраструктур. На более длинные расстояния передачу лучше осуществляет активное оборудование. К такому оборудованию относятся различные исполнения джамперов или подстроечные резисторы. С их помощью проводится два типа регулировки силы сигнала:

Первый тип оборудования достаточно прост в обращении. После расчета общей длины линии на четко выверенных отрезках монтируются перемычки, которые усиливают сигнал. Конечно, о точной настройке здесь говорить не приходится, но для большинства систем наблюдения их вполне достаточно.

Подстроечный резистор способен обеспечить уже более тонкую настройку. Но возможна она лишь в случае использования дополнительного оборудования. При этом регулировку такой схемы может осуществить далеко не каждый мастер.

Реализовав перечисленные меры и проведя грамотную настройку системы, дальность передачи сигнала по витой паре можно увеличить со стандартных 2 км до 3-4 км.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Наблюдения электриков

За годы работы практикующие электрики заметили ряд эмпирических фактов, которые касаются диаметра и сечения AWG проводки. Основные из них таковы:

Если увеличить калибр провода на 4 пункта, то он станет способен выдержать в 2 раза больший ток плавления. Подобный подход позволяет подбирать сечение жил без калькуляторов и формул.
Если увеличить площадь поперечного сечения жилы кабеля в 2 раза, то его калибр понизится на 3 пункта. Данное значение приблизительно, но в некоторых случаях этой точности достаточно.
Увеличение диаметра провода в 2 раза приводит к снижению его калибра на 6 позиций. Данная закономерность также обнаружена опытным путем.

Важно! Если вы ремонтируете электроприбор с нагревательным элементом, то в нем с большой вероятность будет провод в жаростойкой силиконовой изоляции. Его нельзя менять на проводник с обычным, легко плавящимся защитным слоем

Монтаж системы со считывателем ключей

Возможность считывания ключей является одной из функций, делающих практичней и безопасней систему, в которую входит видеодомофон. Подключение, схема которого приведена ниже, незначительно поменяется и будет выглядеть следующим образом:

Как можно увидеть, в этой схеме появился считыватель ключей, кнопка выхода и микросхема, которую называют контроллером. По сути, всё оборудование, кроме монитора, замыкается на этом элементе схемы. Красным мы выделили те жилы проводов, которые отвечают за питание устройств. Как видно, они подсоединены к одному и тому же месту.

Как подключать микросхему? Не переживайте, на каждой из них есть разметка, благодаря которой разобраться, куда подключать питание, а куда замок и т. д., понятно, так что подключение видеодомофона контроллером не составит больших проблем.

Пошаговая инструкция

Определяемся с выбором комплекта домофона. Это, может быть трубка, посредством какой можно будет общаться на расстоянии. В комплекте также есть наличие кнопки, которая выполняет функцию открывания дверей. Также можно приобрести видеодомофон. Здесь вы не только можете переговариваться, но и видеть человека, стоящего перед дверью.
Далее, выбираем место крепления устройства. Расстояние от низа поверхности 150 см. Следует выбрать месторасположение так, чтобы была возможность услышать вызывной сигнал со всех уголков квартиры или дома.
Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не стоит забывать, что возможная длина кабеля 40 метров. Укладку провода нельзя делать около силовых кабелей, чтобы не было наводки и, что ещё хуже, может привести к повреждению домофона. Проводим дополнительное питание (220 В) к тому месту, где будет установлен модуль домофона (подъезд или ворота дома).
В квартиру сверлится отверстие, куда заводится кабель. Устройство закрепляем саморезами и подключаем питание.

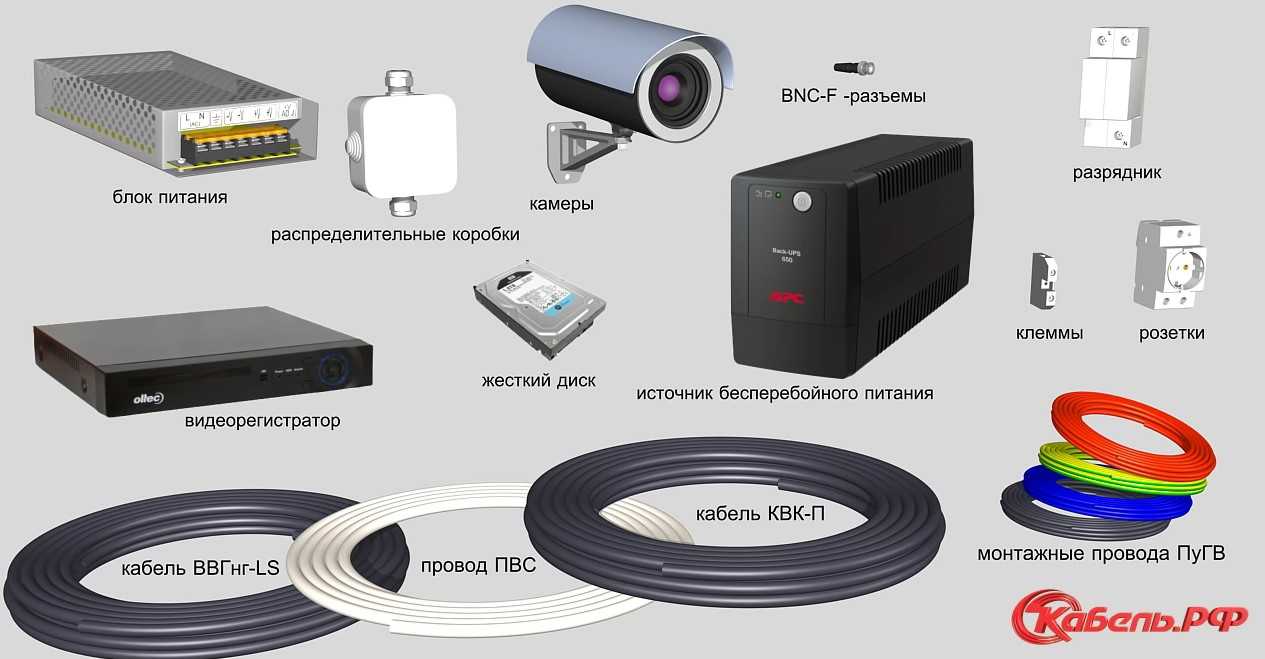

Монтаж и подключения кабеля КВК-П

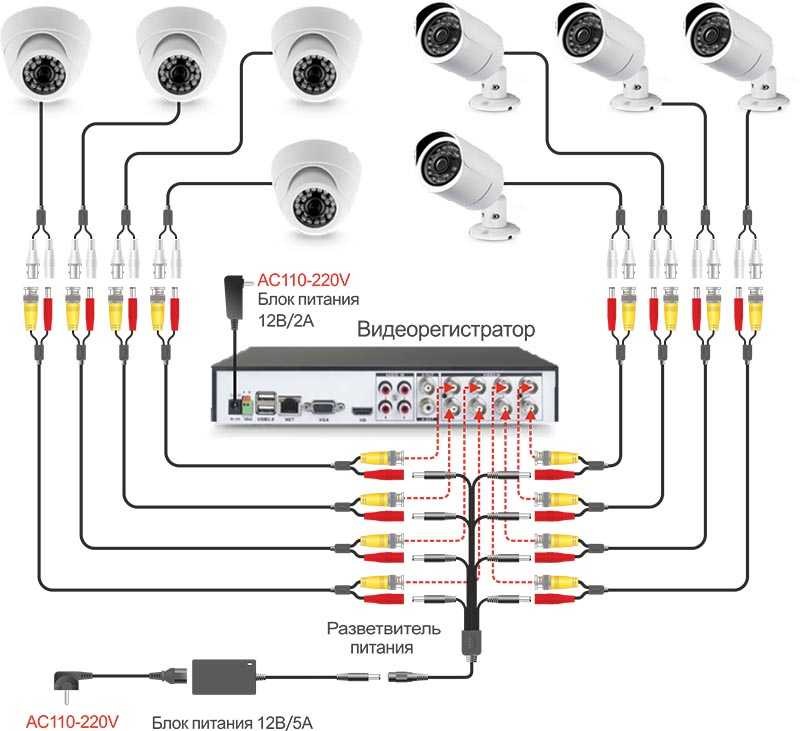

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

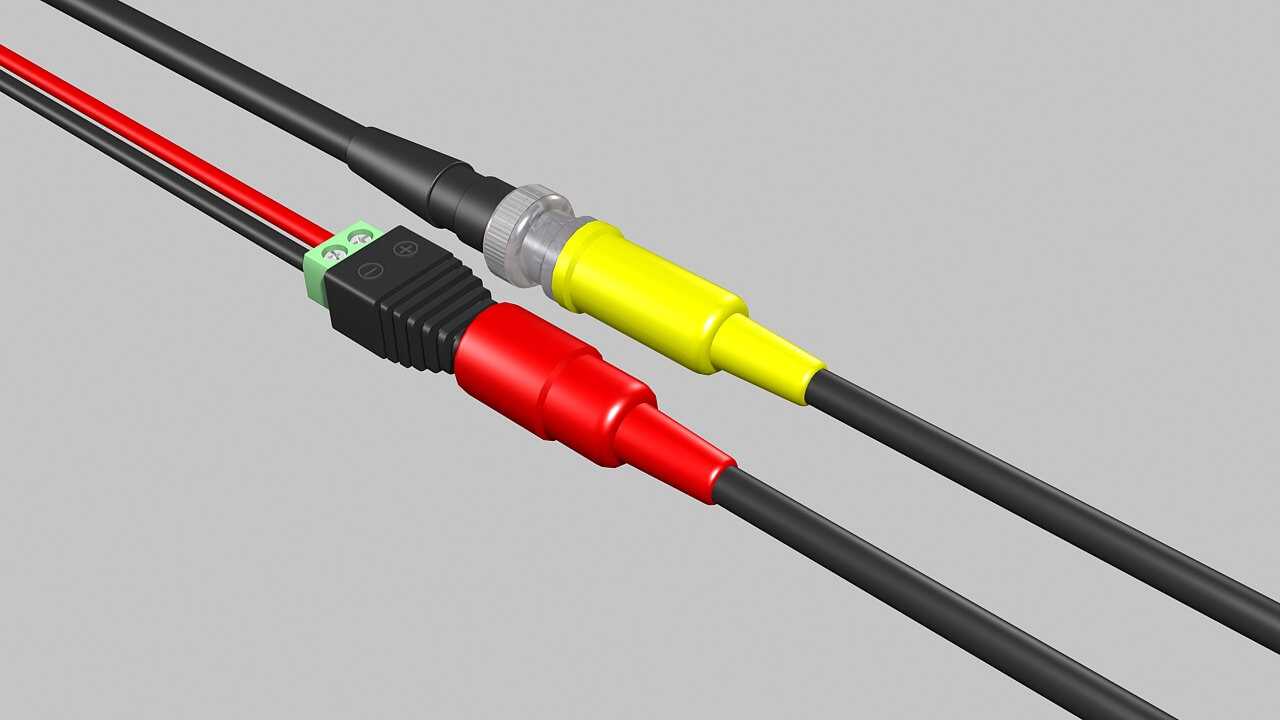

Вставляете эти жилы в коннектор питания типа «папа». Там два разъема «+» и «-«. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный — минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.

Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.

Сверху все изолируете защитным колпачком.

Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.

Соединяете в ней коннекторы между собой и плотно закрываете крышку.

Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.

Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.

Категория кабеля

Степень защиты от помех также зависит от категории витой пары. Чем выше категория – тем выше защита. Обычно для нужд видеонаблюдения применяется кабель категории 5е, который при оптимальном соотношении цена/качество способен обеспечить передачу видеосигнала на расстояние 2-3 тыс. метров.Для больших протяженностей применяются более высокие категории кабелей, способные обеспечить наилучшую защиту от помех:

Так, кабель 8 категории имеет улучшенную защиту от помех благодаря наличию дополнительной экранирующей оболочки, отводящей помехи от кабеля;
Для создания удаленного наблюдения на расстояния от 4 тыс. метров рекомендовано применение кабеля «витая пара» 7 и выше категории, с использованием мощных активных усилителей;
Кабели категорий 5 и 5е работают в диапазоне частот 100 мГц и 125 мГц, и способны передавать данные с камер со скоростью 100-1000 Мбит/сек;
Категории 6 и 6А работают в диапазоне частот 250-500 мГц, используются для прокладки скоростных локальных сетей;
В кабеле 7 категории экранированную оболочку имеет каждая пара, а также имеется общий защитный экран под общей оплеткой. Диапазон частот – 600-700 мГц, скорость передачи 100 Гбит/с.

Особенности реализации наблюдения по UTP кабелю

Говоря об аналоговом видеонаблюдении, к применению витой пары обычно прибегают в случаях большого расстояния от камеры видеонаблюдения до видеорегистратора. Вследствие большой протяженности кабельной линии на видеосигнал в большинстве случаев накладываются помехи, которые мешают восприятию изображения с камеры.

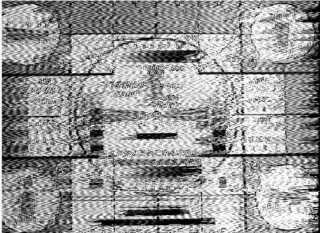

Помехи могут возникать не только при больших расстояниях – частой причиной их возникновения является так называемый «радиофон», или проложенный по близости силовой кабель, который также может накладывать помехи на коаксиальный кабель.

Так почему же при больших расстояниях кабельных линий предпочтение отдается именно витой паре? Дело в том, что витая пара имеет 8 попарно скрученных между собой проводников, каждый из которых имеет индивидуальную изоляцию, и в дополнение ко всему покрытых общей пластиковой оболочкой. Основной особенностью, которая позволяет данному кабелю не бояться помех является именно скрутка двух проводников, каждый из которых имеет разную полярность – один «+», другой «–». Приемопередатчики вычитают из положительного сигнала отрицательный, и в итоге происходит то, что полезный сигнал усиливается вдвое, а помехи полностью исчезают.

Вследствие этого такой кабель имеет очень хорошую защиту от радиопомех, и при своем удачном соотношении цена/качество представляется хорошим вариантом для построения системы видеонаблюдения на большое расстояние.

КАБЕЛЬ ДЛЯ IP ВИДЕОНАБЛЮДЕНИЯ

Эти системы используют кабели типа витая пара различных категорий (рис.2). Чем больше числовое обозначение категории, тем большую скорость передачи может обеспечить витая пара.

Для IP камер оптимально подходит 5 категория, обеспечивающая при полосе пропускания до 100 Мгц скорость передачи данных порядка 100 Мбит/с.

Следующий момент — наличие и способы экранирования. Об этом говорит буквенная маркировка:

UTP — без экрана;
FTP — одновременное экранирование фольгой всего кабеля;
STP — в дополнение к предыдущему варианту дополнительно фольгой защищается каждая витая пара;
S/FTP — то же что STP, только внешний экран выполнен не из фольги, а из медной оплетки.

Выбор нужного исполнения определяется электромагнитной обстановкой (интенсивностью помех) на объекте, оборудуемом видеонаблюдением. Естественно, максимальную защиту обеспечит последний вариант, однако, чаще всего используются кабели FTP или UTP – как правило, этого достаточно.

За редким исключением для сетевого видеонаблюдения достаточно 4-х проводников (двух пар). То есть, в разъеме 8Р8С, который используется в качестве коннектора для IP систем задействуются 4 контакта.

Кстати, такой соединитель иногда не совсем корректно называют RG-45. Это стандарт, а не тип разъема.

Организация питания.

IP камеры могут использовать два варианта питания:

от источника 12 или 24 Вольт с подачей по отдельному кабелю;
посредством PoE технологии, при которой используется тот же кабель, что для передачи сигнала.

Может возникнуть вопрос: «Если для подключения видеокамеры достаточно 2-х пар, то при наличии 4 парной витой пары в запасе имеем 4 проводника. Можно ли использовать их для подключения внешнего источника питания (12В или 24В)?»

Можно, но следует учесть, что в этом случае потребляемый ток одной видеокамерой в среднем будет при 12- вольтовом источнике около 1 А, что на длинных линиях приведет к значительному падению напряжения.

Почему такое не происходит с РоЕ? Да потому, что там напряжение 48 Вольт, а значит ток в 4 раза меньше.

Многие не учитывают эти моменты, что приводит к тому, что видеокамеры не работают из-за нехватки питания. Посмотрите этот материал, и все станет ясно.

Как выбрать?

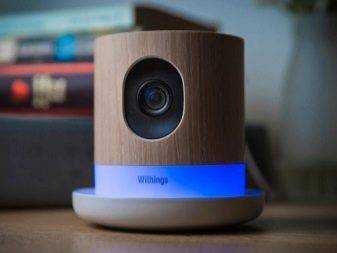

Камеру для домашнего видеонаблюдения необходимо подбирать таким образом, чтобы она в полной степени соответствовала требованиям и потребностям человека. Выбор осложняется тем, что на современном рынке представлено большое количество моделей, которые отличаются не только своим внешним видом и конструктивными особенностями, но и техническими возможностями.

Перед тем как выбирать определенный тип камеры для домашнего видеонаблюдения, нужно определиться с тем, где именно будет установлен гаджет

Если обеспечивается безопасность частного дома, и вы планируете смонтировать камеру на улице, то нужно принимать во внимание внешние факторы. Для таких целей лучше всего подойдет камера, которая находится в герметичном корпусе

Одними из наиболее важных критериев, на которые в обязательном порядке нужно обращать внимание, являются угол обзора и фокус. Именно от них зависит, какую область квартиры или дома сможет охватывать камера

Отличительная особенность устройств с минимальным обзором состоит в том, что они гарантируют хорошую фокусировку, благодаря чему можно более детально рассматривать людей и объекты

Однако увидеть комнату полностью при помощи такого оборудования не выйдет

В случае если комната характеризуется большими габаритами и нужно охватить как можно большую ее часть, следует приобретать камеры с углом обзора не менее 45 градусов. Однако при этом стоит учитывать, что на таком устройстве постоянно будет эффект отдаления, поэтому тщательно рассмотреть мелкие детали не получится. На современном рынке также можно найти устройства, у которых угол обзора может меняться в зависимости от потребностей владельца, однако такие гаджеты стоят больших денег.

Качество получаемой картинки также зависит от чувствительности камеры, которая должна соответствовать уровню освещенности помещения. К примеру, если вы планируете проводить наблюдение в ночное время, то нужно подбирать модели, которые способны снимать при отсутствии света.

Возможность получить качественную картинку, увеличить ее или детализировать зависит, прежде всего, от разрешения камеры. Оборудование с высоким разрешением актуально в местах, где необходимо проводить наблюдение с большого расстояния. Например, в загородном доме, который отличается большой придомовой территорией. Если планируется обеспечивать контроль маленького помещения, то можно ограничиться камерой в 1 Мп, однако для крупных комнат этого будет мало. Передовые модели IP-камер славятся способностью снимать в режиме 4К, чего достаточно для любых условий.

Пристальное внимание также нужно уделить тому, по какой именно технологии будет производиться передача данных. Наиболее простым и удобным способом является использование беспроводных устройств, так как не придется проводить кабели и заниматься их подключением

В зависимости от стоимости все модели, представленные на рынке, можно поделить на следующие категории.

Устройства класса эконом. Здесь находятся камеры, которые отличаются разрешением в 1-2 Мп. Кроме того, такие модели не могут похвастаться хорошей цветопередачей или большим фокусным расстоянием. Подобные гаджеты станут отличным выбором для небольших помещений, которые характеризуются хорошим освещением.
Бизнес-категория. Именно в этом сегменте представлено наибольшее количество устройств. Оборудование отличается впечатляющей цветопередачей, четкостью, высоким разрешением и другими подобными показателями. Отличительная особенность таких камер заключается в их долговечности. При правильном использовании они могут бесперебойно работать 5 и более лет.
Премиум-устройства. Отличаются не только долговечностью и надежностью, но и ультрапередовыми техническими возможностями. Это могут быть системы распознавания лиц, возможность записи звука, автоматического устранения искажений и т. д. Такие камеры часто устанавливают в качестве части охранной системы частного дома. Они могут отправлять смс на сотовый или производить запись видео со звуком.

Изоляционные материалы для коаксиального кабеля и сетевого кабеля UTP.

Для изоляции кабеля чаще всего используются ПВХ(поливинилхлоридные) и ПЭ (полиэтиленовые) материалы, причем есть различные вариации по виду и содержанию. Полиэтиленовая оболочка кабеля идеально подходит для уличного монтажа, хотя и обладает повышенной горючестью, поэтому применение кабелей с оболочкой из ПЭ запрещена в зданиях. Для внутренних помещений зданий гораздо лучше подходит кабель с оболочкой ПВХ (PVC), кабель с такой оболочкой плохо горит, однако выяснилось, что при плавлении и горении такого кабеля выделяется большое количество вредных веществ, которые вредят оборудованию и наносят вред здоровью человека. Так появился кабель с изоляцией LZSH причем законодательно установлено применение такого кабеля при монтаже в общественных зданиях и сооружениях. Оболочки класса LSZH изготавливаются из специального компаунда, который замедляет горение, выделяет мало дыма и не образует токсичных веществ при горении.

Коаксиальный кабель для видеонаблюдения

Составные элементы коаксиального кабеля

Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.

При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.

К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).

Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Выбор кабеля в зависимости от расстояния регистратора до камеры

Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.

Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:

Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
Степень защиты от помех – наличие экранирующих оболочек;
Диаметр изоляции;
Степень затухания сигнала;

Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.

Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.

Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.

Критерии выбора кабеля для видеокамер

На камеры наблюдения нужно устанавливать защиту от помех

Важно подобрать правильный кабель для камеры видеонаблюдения, чтобы обеспечить стабильность всей работы системы. Для IP-устройств лучше использовать провода UTP с соединителями RJ-45, аналоговые приборы хорошо сочетаются с коаксиальными элементами, если расстояние между регистратором и устройством составляет не больше 100-300 метров

Если передача сигнала и питание проводятся при помощи одной детали, идеальным будет комбинированный вариант. Когда речь идет об установке большого количества приборов, стоит отдать предпочтение вариантам формата STP, UTP или FTP и дополнить их защитой от помех.

Наружные устройства нуждаются в проводах с защитными оболочками, сделанными из прочного полиэтилена, внутренним подойдут аналоги с ПВХ-слоем.

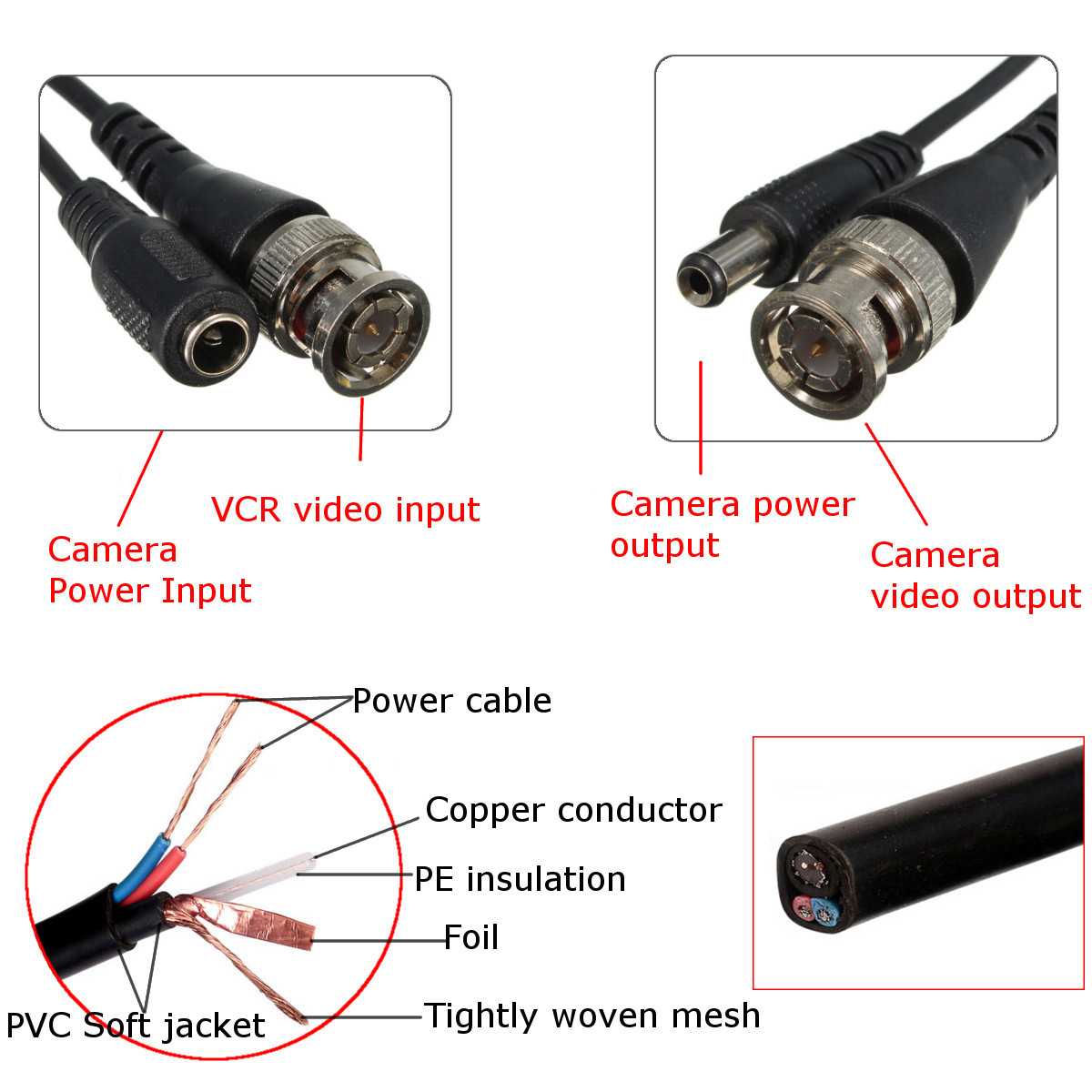

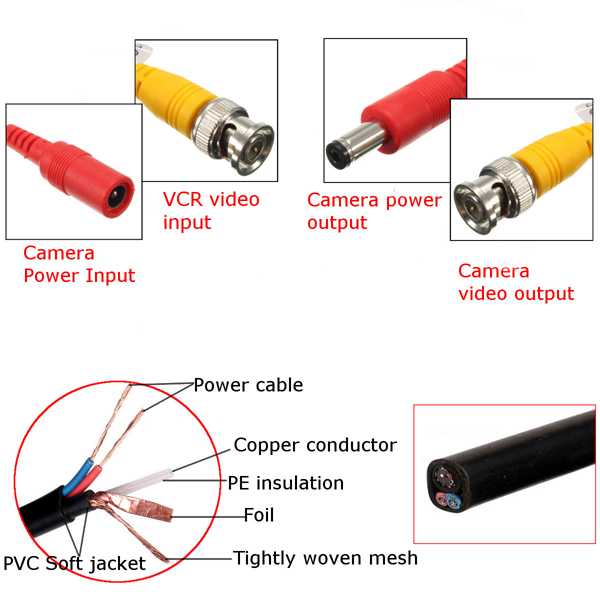

Мультикабель

В четырехпарных кабелях utp две пары используются для передачи цифровых пакетов данных (Link), а две пары для подачи питания, которые изначально не совсем на это рассчитаны.

Есть более дорогой, но качественный вариант сборки системы видеонаблюдения с оборудованием не поддерживающим PoE — это применение так называемого мультикабеля.

Плюс этого кабеля в том, что в нем отдельно идут два многожильных проводника, чаще всего сечением 0,5мм2 или 0,75мм2, по которым и подается напряжение питания 12 вольт.

Он идеально подходит при больших расстояниях и удалении камер от блока питания, но и цена здесь будет кусаться.

Поэтому самыми популярными и верными решениями при сборке систем видеонаблюдения на сегодня остаются 2 варианта:

для аналогового и AHD — кабель КВК

для цифрового (IP) — кабель UTP
