Заземление брони кабеля

Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.

2003 и обязательных к исполнению на всей территории РФ.

Заземление бронированного кабеля — необходимое условие для безопасной эксплуатации и обслуживания кабельной линии. Действующие нормативные документы предписывают заземлять все токопроводящие части проводников.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности.

В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней.

При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Как заземлить броню кабеля

Общие рекомендации:

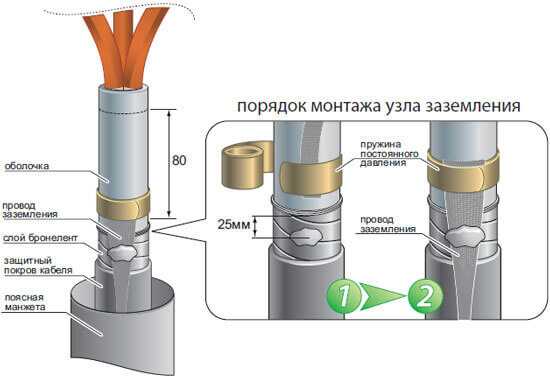

• Соединение бронированного кабеля и заземляющего провода должно иметь надежный электрический контакт, что обеспечивается пайкой или использованием специальной клипсы. Места пайки должны быть предварительно зачищены и залужены.

Присоединение провода к ленточной броне производят к верхней бронеленте, для проволочной брони — по окружности ко всем проволокам.• Снятие брони с кабеля допускается только в местах разрыва трассы (при повреждении кабеля или при соединении кабелей).

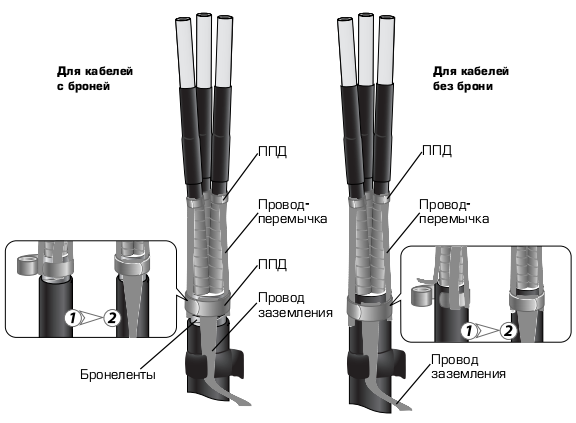

Соединение кабелей осуществляется при помощи специальной муфты, в комплект которой входят гидроизоляционные и соединительные элементы (провод заземления, наконечники со срывными болтами).

При этом разделка бронированного кабеля производится специальным инструментом и в строго определенном порядке. При помощи заземляющего провода необходимо соединить броню на обоих концах соединяемых кабелей.

Разделка бронированного кабеля производится способом, исключающим повреждение защитного слоя. Верхние слои разделываются на большую длину, чем нижние. Наилучшим вариантом является использование специального шаблона, рекомендованного производителями.

Для того чтобы заземление бронированного кабеля не было нарушено в процессе эксплуатации, в местах прокладки должны отсутствовать корни кустарников или деревьев. Монтаж бронированного кабеля в местах повышенным риском деформации (дороги, строительные площадки и т. п.

) осуществляется с применением дополнительных мер безопасности, таких как использование песчаных подсыпок, кабельных каналов и др. В таких случаях рекомендуется использовать кабель с проволочной броней.

Сотрудничество с компанией Cablestar

Если вам необходимо , достаточно позвонить в нашу компанию и оформить заказ. У нас есть большой выбор качественной кабельно-проводниковой продукции. В наличии вы сможете найти кабели ВВГнгLS, (в том числе ) и другие марки проводов. В случае, если вам необходима подробная профессиональная консультация, специалисты компании готовы ее предоставить. Обращайтесь к нам по контактному телефону или оставляйте заявки на сайте, в режиме онлайн, и консультанты помогут выбрать соответствующий кабель, а также оформить ваш заказ. Мы всегда ориентируемся на потребности и предпочтения клиентов.

В нашей компании вас ждут выгодные условия сотрудничества. Мы предлагаем всем заказчикам оптимальные цены и гарантируем полное соответствие кабельно-проводниковой продукции всем заявленным свойствам и характеристикам.

сайт отвечает

2.3.71. Кабели с металлическими оболочками или броней, а также кабельные конструкции, на которых прокладываются кабели, должны быть заземлены или занулены в соответствии с требованиями, приведенными в гл. 1.7.

2.3.72. При заземлении или занулении металлических оболочек силовых кабелей оболочка и броня должны быть соединены гибким медным проводом между собой и с корпусами муфт (концевых, соединительных и др.). На кабелях 6 кВ и выше с алюминиевыми оболочками заземление оболочки и брони должно выполняться отдельными проводниками. Применять заземляющие или нулевые защитные проводники с проводимостью, большей, чем проводимость оболочек кабелей, не требуется, однако сечение во всех случаях должно быть не менее 6 мм 2 . Сечения заземляющих проводников контрольных кабелей следует выбирать в соответствии с требованиями 1.7.76-1.7.78. Если на опоре конструкции установлены наружная концевая муфта и комплект разрядников, то броня, металлическая оболочка и муфта должны быть присоединены к заземляющему устройству разрядников. Использование в качестве заземляющего устройства только металлических оболочек кабелей в этом случае не допускается. Эстакады и галереи должны быть оборудованы молниезащитой согласно РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» Минэнерго СССР.

2.3.73. На кабельных маслонаполненных линиях низкого давления заземляются концевые, соединительные и стопорные муфты. На кабелях с алюминиевыми оболочками подпитывающие устройства должны подсоединяться к линиям через изолирующие вставки, а корпуса концевых муфт должны быть изолированы от алюминиевых оболочек кабелей. Указанное требование не распространяется на кабельные линии с непосредственным вводом в трансформаторы. При применении для кабельных маслонаполненных линий низкого давления бронированных кабелей в каждом колодце броня кабеля с обеих сторон муфты должна быть соединена сваркой и заземлена.

2.3.74. Стальной трубопровод маслонаполненных кабельных линий высокого давления, проложенных в земле, должен быть заземлен во всех колодцах и по концам, а проложенных в кабельных сооружениях — по концам и в промежуточных точках, определяемых расчетами в проекте. При необходимости активной защиты стального трубопровода от коррозии заземление его выполняется в соответствии с требованиями этой защиты, при этом должна быть обеспечена возможность контроля электрического сопротивления антикоррозийного покрытия.

2.3.75. При переходе кабельной линии в воздушную (ВЛ) и при отсутствии у опоры ВЛ заземляющего устройства кабельные муфты (мачтовые) допускается заземлять присоединением металлической оболочки кабеля, если кабельная муфта на другом конце кабеля присоединена к заземляющему устройству или сопротивление заземления кабельной оболочки соответствует требованиям гл. 1.7.

Электрический кабель с защитным покровом из металлических лент или одного или нескольких повивов металлических проволок называется бронированным (ГОСТ 15845-80). Это достаточно эффективный способ защиты проводников от механического разрушения и от разрушения под воздействием температуры, влаги и ультрафиолетового излучения. Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.2003 и обязательных к исполнению на всей территории РФ.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности. В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней. При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Как сделать заземление брони кабеля

Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв. Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки. Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80. Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки. В этой статье мы рассмотрим, как заземлить бронированный кабель.

Основные термины

Для лучшего понимания разберемся с основными терминами, ведь это важно для правильного выбора и монтажа заземляющего проводника. Рассмотрим базовые определения:

Рассмотрим базовые определения:

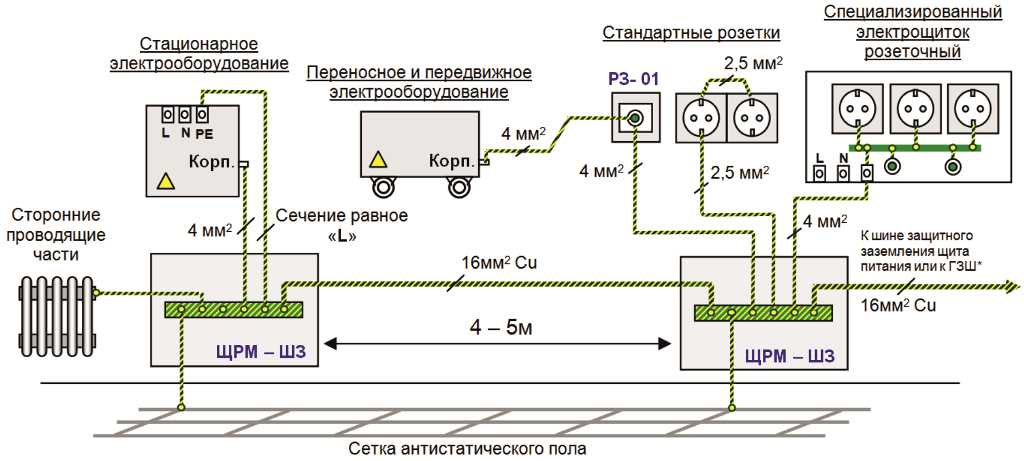

Заземление — соединение металлических деталей электрической установки или оборудования с заземляющим устройством. Иными словами, это комплекс мероприятий, направленных на повышение безопасности человека при пользовании электрическими приборами.
Заземляющее устройство представляет собой группу элементов, обеспечивающих отвод напряжения (потенциала) в землю для защиты человека от негативного действия электрического тока. В его состав входит заземлитель и провод или шинка, соединяющая с нетоковедущей частью.
Заземлитель — конструкция, представляющая собой несколько сваренных металлических шинок, погруженных в землю на определенную глубину для обеспечения быстрого отвода потенциала. Главной характеристикой заземлителя является сопротивление, которое не должно превышать 4 Ом.
Заземляющий провод — изделие, соединяющее металлическую нетоковедущую часть оборудования с заземлителем. Фиксируется с помощью сварки или болтового соединения. От правильности выбора этой части конструкции напрямую зависит степень безопасности.
Заземляющая шина — элемент распределительных щитов, предназначенный для подключения PE-проводников, нулевого рабочего провода и заземлителя. Главным отличием от провода являются конструктивные особенности, позволяющие крепить к шине другие заземляющие провода.

Сегодня часто встречается такой термин, как контур заземления. Это название заземлителя, используемое в обиходе. Здесь также подразумевается конструкция, состояния из нескольких электродов или металлических уголков, находящихся в земле и смонтированных в форме треугольника. Именно к этой конструкции подключается заземляющая шинка.

Основные правила заземления

Подключение заземления

На заземление брони кабеля с двух сторон ПУЭ обращает особое внимание, поскольку только в этом случае можно быть уверенным в его абсолютной надежности. При организации таких работ учитываются следующие детали:

для заземления брони кабельной продукции применяются гибкие проводники на основе меди, лишенные изоляции;
на всем протяжении прокладки не допускается разрывов сплошного покрытия, оно должно быть цельным;
при восстановлении поврежденной линии оболочки отдельных участков и соединительной муфты обязательно связываются гибкими проводниками.

Но прежде эти части следует тщательно подготовить к монтажным работам.

Инструкция по заземлению

Хомут для крепления и заземления металлических труб, металлорукава Р3-ЦХ

При заземлении бронированного кабеля ПУЭ рекомендуют действовать с соблюдением следующих правил:

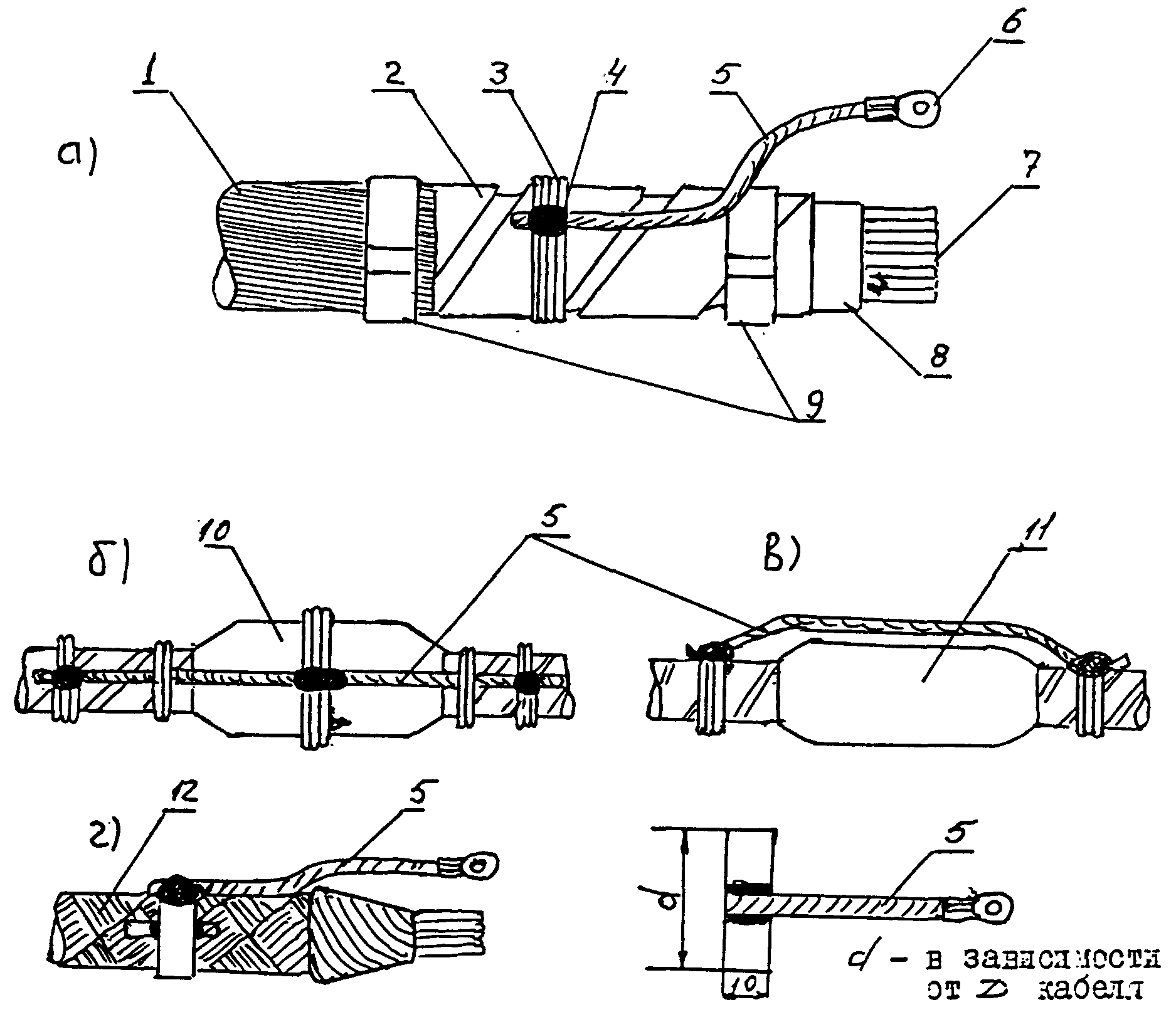

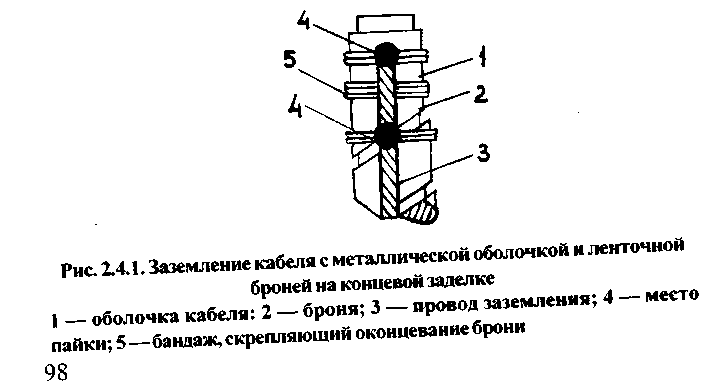

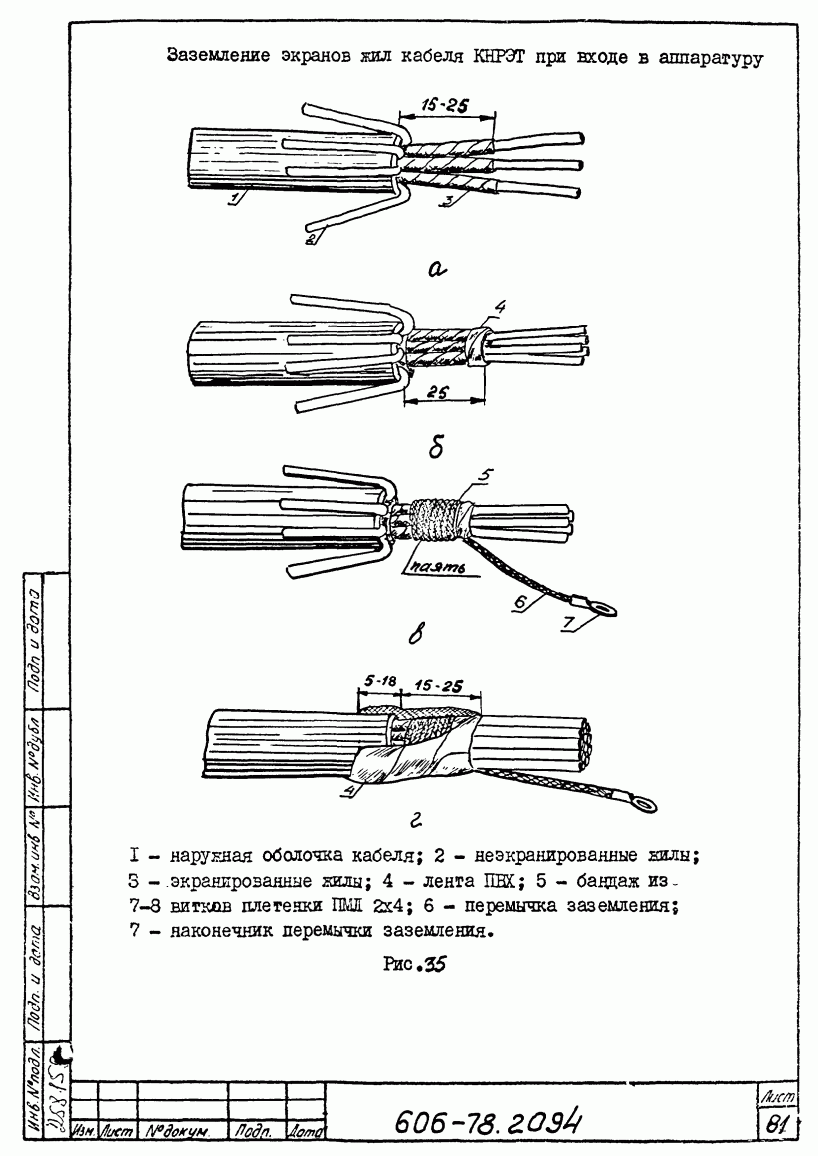

Заземляющая жила крепится к кабельной броне посредством пайки.
Сначала это место тщательно лудится, после чего к нему с помощью проволочного бандажа припаивается заземляющий проводник с обязательным применением паяльного жира.

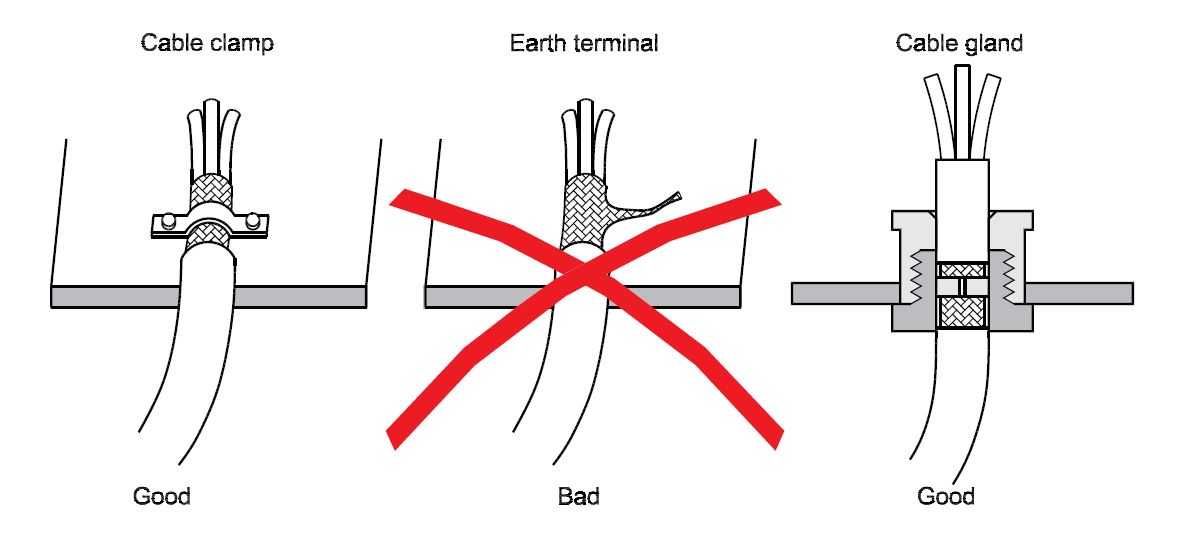

Для присоединения медного отвода без пайки применяются специальные хомуты.

Для этих целей также допускается использовать подпружиненные соединители, гарантирующие надежный контакт с защитным слоем.

В случае ленточной брони заземляющий провод крепится непосредственно к ее отводам, а при проволочной оплетке – по окружности ко всем ее жилам. При соединении отрезков кабеля стандартной длины применяются герметичные муфты особой конструкции. В комплект соединителей входят:

местные элементы гидроизоляции;
наконечники со специальными болтами;
заземляющий провод, закрепляемый на броне соединяемых участков;
хомуты для крепления провода с броней из проволоки или стальных лент.

Заземление волоконно-оптического кабеля (ВОК)

→ ?

Здравствуйте, добрый создатель сайта izmer-ls.ru!

По работе связана с ВОЛС и всяких штук его касающихся) Не имея практического навыка сталкиваюсь с кучей вопросов, большинство ответов на которые черпала на вашем сайте, за что хочу выразить благодарность. И особенную благодарность за доступный язык, на котором излагаетесь — очень простой и понятный, даже недоинженерам, таким как я)

Но есть у меня один вопрос, который давно не дает мне спать — заземление ВОК. Гугл даже «Руководство по защите оптических кабелей от ударов молнии», М.; 1996 мне не выдал. Материал с измер.ру читала, но для меня еще остается темным лесом :((

Не могли бы вы на пальцах объяснить
— каким оборудованием проводят измерения электрических параметров устройств защиты ВОЛС от грозовых воздействий,
— как часто (на каких расстояниях) нужно заземлять ВОК подвесной, в грунте.
— Кабель в канализации нужно ли заземлять?
— Как связывают между собой заземлитель и ВОК?

Заранее благодарю.

По заземлению брони оптического кабеля страница → Вводы коммуникаций в объекты связи из РД 45.155-2000. Заземление и выравнивание потенциалов аппаратуры ВОЛП на объектах проводной связи

На пальцах:

каким оборудованием проводят измерения электрических параметров устройств защиты ВОЛС от грозовых воздействий,

Никаким. В большинстве случаев на ВОЛС нет НУП-ов и заземление брони по-правильному делается только на вводе в здание и соединяется на станционный щиток заземления. Заземление же АТС это отдельная песня и свои нормы измерения.

Кстати по вышеупомянутому РД 45.155-2000 заземление делают далеко не всегда. В моей практике броню оптического кабеля заземляли прямо на стойке оптического кросса, причём простой кроссировкой

— как часто (на каких расстояниях) нужно заземлять ВОК подвесной, в грунте. Кабель в канализации нужно ли заземлять?

Для грунта и канализации отдельно кабель нигде не заземляется. Кстати положено ещё мерить его изоляцию.

Про подвесной вариант как-то тоже также, но документов не нашёл. Опоры ЛЭП или просто железобетонные столбы заземлены по своим нормам, но отдельно для оптоволокна требований не встречал

— Как связывают между собой заземлитель и ВОК?

РД 45.155-2000. 12.1 Ввод оптических кабелей связи → Вводы коммуникаций в объекты связи. Оттуда ↓

12.1.2 В помещении ввода кабелей металлические бронепокровы линейной стороны ОК подключаются медным проводом сечением не менее 4мм² к кабельному щитку заземления, расположенному а помещении ввода кабелей. Подключение, для обеспечения контроля состояния изолирующих шланговых покровов ОК, должно быть выполнено с возможностью временного электрического отключения бронепокровов ОК от кабельного щитка заземления.

C этой целью на щитке заземления предусмотрены съемные перемычки или же на проводе заземления на участке «бронепокров ОК — кабельный щиток заземления» должна быть предусмотрена установка щитка контрольно-измерительного пункта (КИП). Конкретный вариант подключения бронепокровов ОК к кабельному щитку заземления определяется проектом.

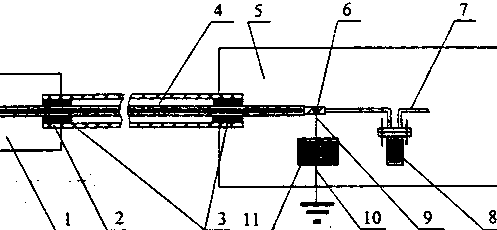

Там же

1 — смотровое устройство кабельной канализации;
2 — канал кабельной канализации;
3 — узел герметизации кабельного канала;
4 — оптический кабель;
5 — помещение ввода кабелей в здание объекта связи;
6 — металлический бронепокров оптического кабеля;
7 — станционный оптический кабель с не поддерживающей горение оболочкой;
8 — соединительная муфта или влагозащитный вводный шкаф;
9 — защитный проводник сечением ≥ 4 мм2;
10 — заземляющий проводник;
11 — кабельный щиток заземления, содержащий съемные перемычки для возможности отключения бронепокровов от заземления.Рисунок 10 — Схема ввода оптического кабеля в здание обслуживаемого объекта связи

На похожий вопрос отвечал на странице → КИП на оптоволокне. Молниезащита оптического кабеля

Андрей, искренне благодарю! Честно говоря, не ожидала ответа, а тем более такого скорейшего. Теперь я более ориентируюсь в вопросе, вы мне очень помогли. Желаю успехов! Что бы не пропадал ваш скорбный труд ;)) Но на сём не прощаюсь

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Как сделать заземление брони кабеля

При разговоре о таком типе кабеля часто возникает вопрос «Нужно ли заземлять броню? С одной или с двух сторон?» Броня кабеля в обязательно порядке должна быть заземлена с двух сторон. В ПУЭ прописано, что повторное заземление производится на концах электрических линий, ответвлений больше 200 м длиной.

Как правильно заземлить броню

Бронированный кабель заземляют с помощью гибкого неизолированного провода. При этом по всей длине линии броня не должна иметь разрывов, то есть она должна быть цельной. Если возникает необходимость разорвать кабель, например, для его ремонта или соединить несколько отрезков, то соединение брони и оболочки соединительной муфты выполняют гибкими многопроволочными медными проводниками. Чтобы подобрать сечение провода для заземления воспользуйтесь таблицей:

Сечение жил кабелей, мм	Сечение проводника заземления, мм
до 10	6
16, 25,35	10
50, 70, 95, 120	16
150, 185, 240	25

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

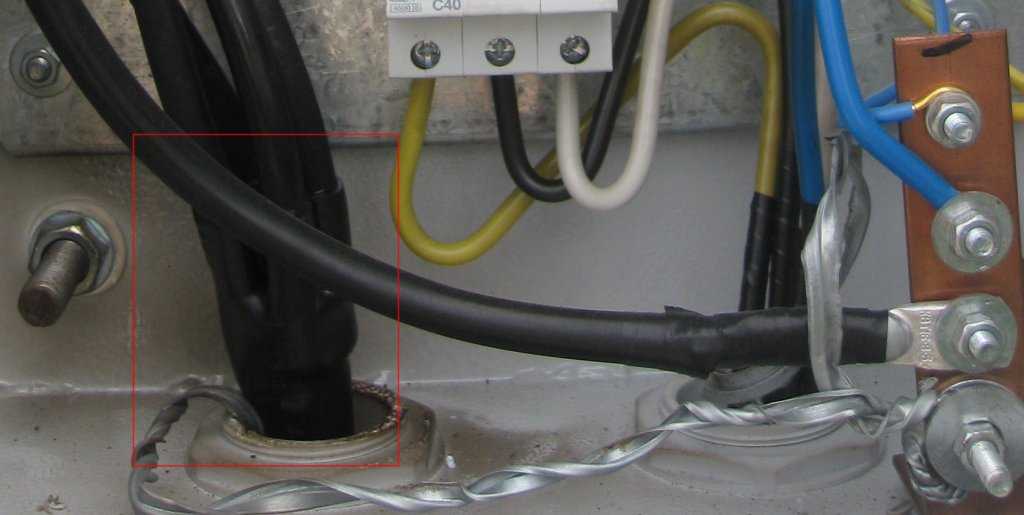

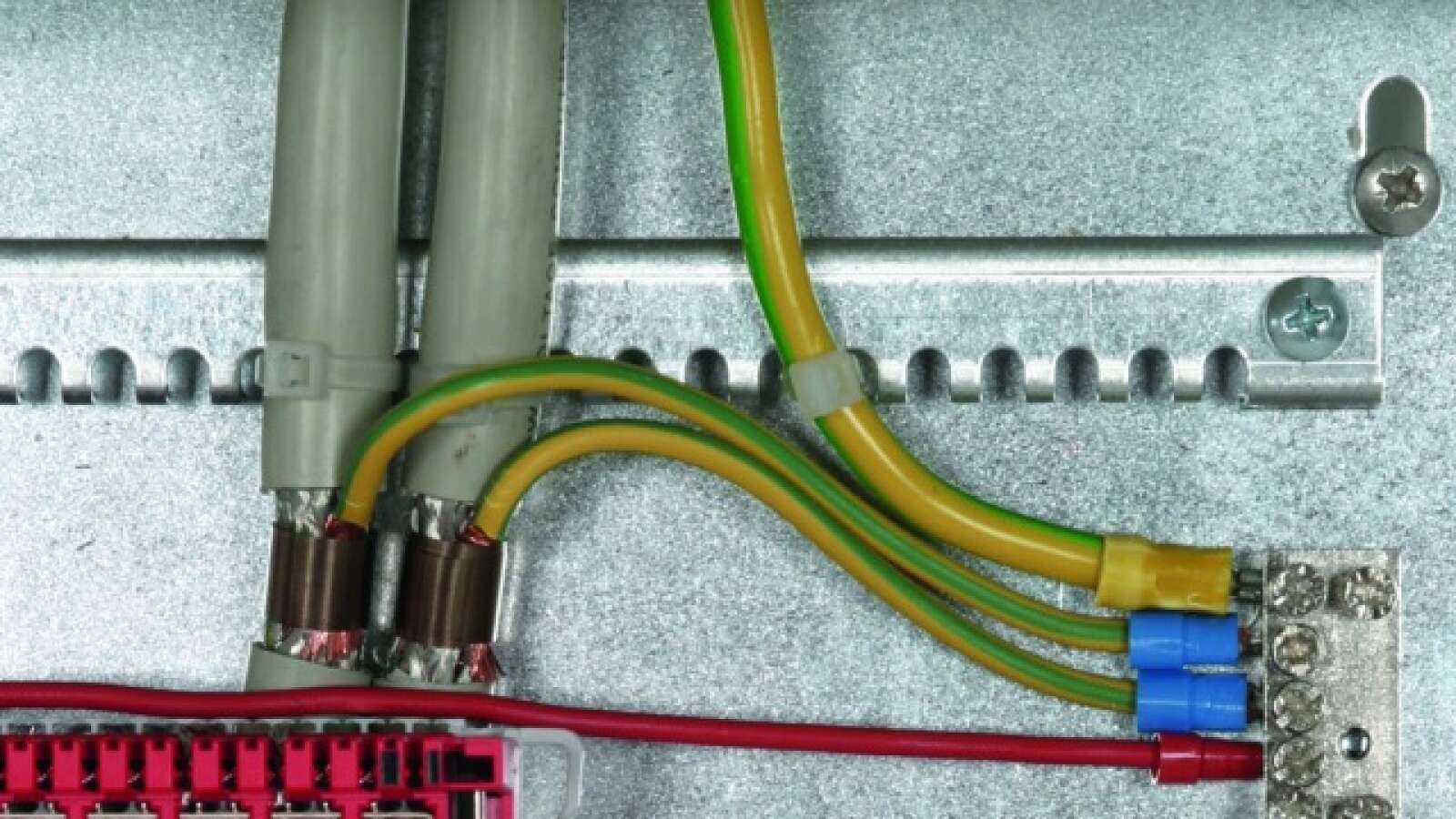

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

Источник

Одностороннее заземление экрана кабеля с изоляцией из сшитого полиэтилена

При одностороннем заземлении экрана отсутствуют продольные токи (так как «экран электрически разорван»). Незначительные потери в экране обусловлены только вихревыми токами, которые на тепловой режим эксплуатации КСПЭ не влияют.

Одностороннее заземление экрана КСПЭ применяется, как правило, при прокладке КЛ высокого напряжения небольшой протяженности (не более 1 км, максимальная длина должна быть проверена расчетом).

При одностороннем заземлении соединение металлических экранов фаз КСПЭ должно быть выполнено по схеме 1:

– на одном конце КЛ: металлические экраны фаз соединяются между собой и заземляются на общем заземляющем устройстве с нормируемым сопротивлением (Rзу);

– на втором конце КЛ: металлические экраны фаз заземляются через ОПН, при этом металлические экраны различных фаз не соединяются между собой.

На экране КСПЭ (в отсутствии продольных токов в экранах) наводится напряжение промышленной частоты относительно земли в нормальном режиме и при КЗ.

Наибольшее напряжение на экране КСПЭ относительно земли возникает непосредственно на незаземленном или заземленном через ОПН конце экрана.

Наибольшее значение напряжения на экране кабеля с изоляцией из сшитого полиэтилена КСПЭ относительно земли должно быть определено в симметричном (при протекании рабочего тока или тока трехфазного КЗ) и в несимметричном режиме (при протекании тока однофазного КЗ). Действующее значение напряжения на экране относительно земли при КЗ не должно превышать 5 кВ.

Во время эксплуатации кабельной линии КЛ запрещается проводить работы на КСПЭ, с возможным прикосновением к оболочке и экрану, при напряжении на экране более 25 В.

Наведенный потенциал (напряжение промышленной частоты) на незаземленном конце экрана КСПЭ относительно земли вычисляют по формуле:

Е = I * Хэ

где: Е – наведенный потенциал экрана, В/км

I – ток протекающий по жиле, А

Хэ – индуктивное сопротивление кабеля, Ом/км.

Для снижения напряжений, электрических потерь (из-за протекания продольных токов в экранах) и увеличения длины КЛ высокого напряжения с односторонне заземленным экраном, рекомендуется параллельно КСПЭ прокладывать двусторонне заземленную шину (дополнительный провод заземления — ДПЗ).

Выбор сечения ДПЗ должен быть произведен по ее механической и термической стойкости.

ДПЗ должен быть проложен в непосредственной близости от силовых КСПЭ (одножильных фаз кабелей).
