Характеристики и область применения провода апв. апв кабель расшифровка

Правила подключения ППВ

В процессе прокладки провода необходимо помнить несколько важных правил:

• Жесткость провода напрямую зависит от количества жил.
• Радиус загиба в процессе проводки должен не превышать 10 внешних диаметров. Ровно 10 загибов разрешено под прямым углом с возвращением в начальную точку;

Как выглядит медная жила

• Если загибы не нужны, то их нужно избегать;
• ПВХ– химически стойкий состав. Поэтому такие кабели можно прокладывать через кирпичные или бетонные стены и замаскировать отделочными материалами. При прокладке в стене не нужно использовать гофру;
• Во многих строительных составах присутствуют в наличии разные примеси и присадки, которые в течении времени могут разрушать оболочку изоляции. Если состав смеси неизвестен, то лучше поместить кабель в гофры для дополнительной защиты;
• При прокладке ППВ кабеля под гипсокартонные, пластиковые основания или ЛДСП, то обязательно нужно использовать кабель-канал;
• Разрешается протягивать провод по воздуху, но большинство мастеров рекомендуют применять навесы или другие системы, чтобы защитить провод от ультрафиолетовых лучей;
• Благодаря гигроскопичности можно применять провод ППВ в места с высоким процентом влажности (ванна, сауна, парилка).

Важно! Перед подключением кабелей, для новичка рекомендовано изучение как можно большего количества литературы и просмотр видео-уроков в интернете. Но любой опытный мастер будет рекомендовать обратиться за услугами к профессионалам. Гофра для дополнительной защиты провода

Гофра для дополнительной защиты провода

Номенклатура проводов ПВ1

Далее рассмотрим основные разновидности проводов ПВ1 (первого класса гибкости), которые выпускают отечественные производители. Все изделия соответствуют ГОСТ.

Для начала обратите внимание на таблицу, в которой представлена зависимость площади сечения ПВ1 и массы:

Первое, что вы должны запомнить: любой провод ПВ1 – это одножильное изделие. К сожалению, данный факт омрачает его бытовую эксплуатацию, поскольку наличие только одной жилы само по себе является ограничительным фактором и определяет следующие условия:

1. Диапазон допустимого сечения проводов составляет 0,5-120 кв. мм. В зависимости от конкретной величины может изменяться структура жилы и ее технико-эксплуатационные параметры.
2. В соответствии с ГОСТ для проводов с площадью сечения 0,5-10 кв. мм могут производиться как единая жила. Только такие изделия относятся к первому классу гибкости.
3. Для производства жилы кабельной продукции сечением 16-35 кв. мм следует использовать от семи проволочек и выше. Это приводит к увеличению гибкости. Провода, по сути, относятся к первому классу, но по инструкции их называют ПВ2.
4. Изделия с площадью сечения 50-95 кв. мм изготавливают из 19 или более проволочек. ПВ 1×120 должен производиться из 37, и в соответствии с ГОСТ такой провод относится ко второму классу гибкости.

Еще один не менее важный фактор – толщина изоляционного слоя. Ее подбирают в зависимости от сечения изделия: с увеличением данного параметра повышаются требования к прочности изоляции. В соответствии с правилами ГОСТ изоляция ПВ1 может быть двухслойной

При этом важно соблюдать общее правило: толщина первого изоляционного слоя должна составлять менее 70% от размера второго

Как проверять провод перед приобретением

Перед покупкой нужно протестировать качество проводной продукции. Предварительно нужно спросить у продавца копию заводского сертификата соответствия. Проверка не требует специальных знаний и навыков. Из инструмента необходим штангельциркуль, электрический тестер:

1. Данные о товаре сертификата, заводской бирки на бухте, должны полностью совпадать с маркировкой на оболочке провода;
2. Штангельциркулем или микрометром измерить геометрические габариты провода, толщину изоляции, размеры ленты разделительной основы. Измерения могут быть меньше не более чем на 0,05 мм;
3. Проверяется диаметр жилы, предварительно уточнив его из значения поперечного сечения. Не допускается занижения более чем на 5%;
4. На поперечном срезе провода должен быть виден чистый медный цвет без темных или светлых пятен, неоднородностей;
5. Качественная медь при изгибании пружинит слабо. ПХВ отделяется от металла легко;
6. Проверка зажигалкой или спичкой изоляции на распространение огня. Пламя может незначительно оплавить, сморщить изоляцию, но загораться она не должна.
7. Тестером проверяется отсутствие обрывов провода в выбранном куске.

Бракованный или фальсифицированный провод может угрожать жизни, привести к большим материальным потерям.

Характеристики и преимущества кабеля ПВС

Основные характеристики ПВС:

• Температура среды использования от -40 до +40 градусов
• Максимальная температура нагрева токопроводящей жилы +70 градусов в рабочей фазе
• Ресурс безотказной работы провода-5000 часов, срок эксплуатации — минимум 6 лет
• ПВС устойчив к коррозии, плесени, грибку
• Не токсичен, не горюч
• Длина строительного кабеля составляет 50 метров
• Рабочее электрическое сопротивление в интервале 1 км приблизительно равно 270 Ом
• При номинальном напряжении устойчивость к переменным деформации в изгибе составляет приблизительно от 30000 до 60000 циклов

ПВС с медными жилами обладает рядом преимуществ:

• Прочность
• Пластичность
• Высокий коэффициент сопротивления
• Большая токопроводность
• Высокий процент терморасширения
• Антикоррозийность
• Лёгкий ремонт
• Совместимость с пускорегулирующими реостатами и изоляторами

Особенности ПВС с алюминиевыми жилами:

• Алюминиевые жилы ПВС не нагреваются, а это положительно сказывается на скорость электропотока и его мощность
• В отличие от медных, алюминиевые нити проходят окисление оксидами, что продлевает срок их службы и делает возможным использовать их в химическом производстве, в производстве металлопроката
• ПВС кабель с алюминиевой жилой более экономичен, так как весит на порядок меньше медного. В связи с этим он нашёл своё применение на мачтах электропередач, так как позволяет протягивать линии без дополнительных опор
• Алюминиевый провод дешевле медного, он гибкий и достаточно долговечный. Ресурс использования провода составляет минимум 5 лет

Типоразмеры кабеля АПВ

Область применения

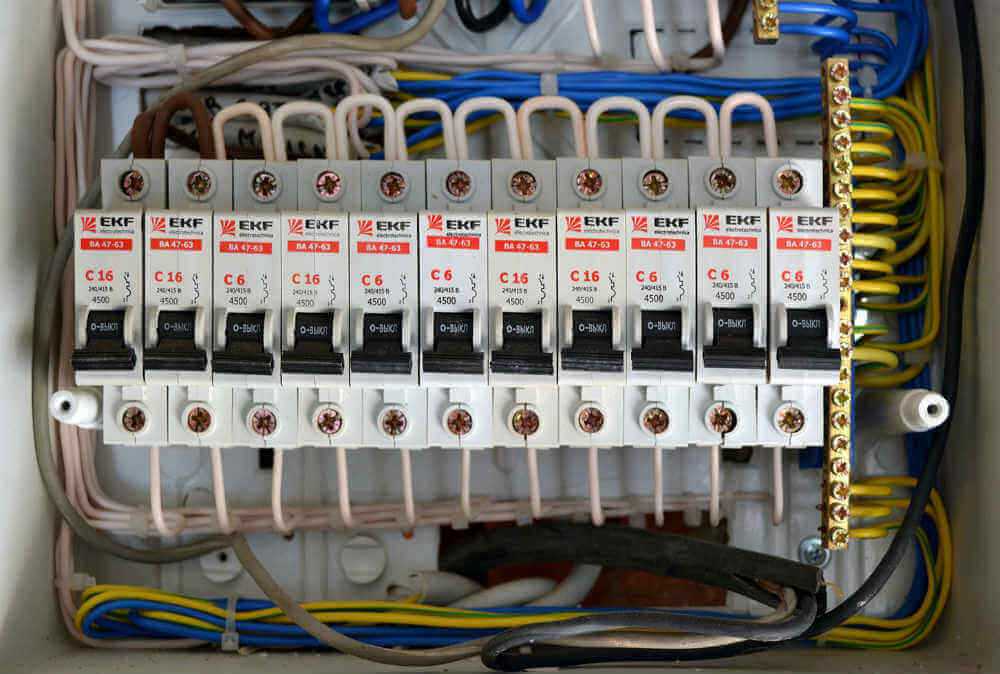

Характеристики провода АПВ позволяют его прокладывать в электрических шкафах и щитах. Данный проводник отлично подходит для сборки распределительных щитов. Часто встречается в пультах управления и кнопочных постах. В общем область применения подходит для многих видов стационарных соединений.

Также провод АПВ можно использовать, например, для стационарного подсоединения вспомогательного и рабочего оборудования, такого как кабель для прогрева бетона. Иногда его применяют при разовом подключении в качестве удлинителя до источника питания (сварочного аппарата или передвижной ТП).

Если возникла необходимость выполнить наружную проводку – для прокладки провода АПВ нужно использовать лотки, короба, кабельные каналы и прочее. Это нужно для защиты изоляции от механических повреждений, например, перетирания, а также для защиты от ультрафиолетового излучения.

По этой же причине АПВ не подходит для воздушных линий, но, если вам нужны провода для ввода в дом, например, при уличном соединении с питающим проводом СИП, то возможна прокладка АПВ в ПВХ-гофре или металлорукаве.

• Вместо АПВ можно использовать медный ПВ-1, он по гибкости ближе остальных (ПВ-3, ПВ-4) к нему.
• АВВГ – это кабель с двойной ПВХ-изоляцией, выпускается с различным количеством жил, наиболее популярны 3 и 4 шт. Если необходимы именно отдельные алюминиевые жилы, можно просто снять наружную оболочку с кабеля.
• АППВ – плоский провод с монолитными жилами, их может быть 2 или три жилы, заключенных в ПВХ изоляцию и уложены в одну плоскость. Слой изоляции один.

Проверка провода ППВ (пошаговая инструкция)

Приобретая новую кабельно-проводниковую продукцию, используя провода, снятые с другого объекта, или длительное время находившиеся без применения, необходимо проверить изделие на наличие обрыва токоведущей жилы, замыкания жил между собой, а также состояние изоляции. Это нужно сделать, потому что возможны повреждения при транспортировке или хранении, не исключен и производственный брак. Этапы проверки:

1. Для данного мероприятия понадобится цифровой тестер «мультиметр». Провода прибора со щупами устанавливаются следующим образом: черный в гнездо «com», красный – VΩ. Переключатель устанавливается в положение прозвонка диодов (сектор измерение сопротивления). При касании щупами друг друга должен звучать сигнал зуммера – прибор исправен.
2. Теперь нужно замкнуть щупами концы одной из жил в начале и конце бухты. Если провод не имеет разрывов, должен прозвучать сигнал.
3. Таким же образом проверяется отсутствие замыкания между жилами. Если прозвонка мультиметра срабатывает при касании щупами двух разных жил – изоляция нарушена и проводники замкнуты меду собой.
4. Последний этап – проверка изоляции на горение — качественная продукция его не распространяет. При воздействии открытым огнем на провод, изоляция на нем может незначительно оплавляться, морщиться, но не гореть. В противном случае изделие не соответствует требованиям безопасности.

Проверка на обрыв или замыкание может проводиться в положении переключателя на значениях сопротивления от 200 Ом до 200 кОм. При наличии контакта (целостность жилы) на экране отобразится «0», при наличии разрыва – «1».  статью: → «Что такое короткое замыкание и перегрузка сети?».

Описание и технические характеристики

Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.

Маркировка

На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:

• «П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
• «П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
• «В» – в качестве защитной изоляции используется поливинилхлорид;
• «ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.

Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.

Конструкция

Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.

В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.

Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.

Электрические параметры

Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.

В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.

Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:

• отсутствие вмятин или утолщений;
• плотность прилегания к медной жиле;
• возможность быстрого и легкого демонтажа;
• устойчивость к грибку и плесени;
• не поддерживает ли горение при одиночной прокладке.

Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.

Требования по температуре

Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:

• обычная эксплуатация – от -50 до +50;
• допустимая максимальная температура без образования дефектов – +70;
• максимальная температура без растрескивания – +150;
• длительная аварийная эксплуатация до 8 часов – +80;
• максимальная температура при коротком замыкании не более 4 секунд – +160;
• минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
• устойчивость при относительной влажности 100% – +35 гр. Цельсия.

Это интересно: Алюминиевая проводка — нагрузка, срок службы, плюсы и минусы

Расшифровка АПВ

Прежде всего, следует разобраться с основными техническими параметрами с разновидностями, поскольку, несмотря на то, что провода однотипны, технология их изготовления отлична. Благодаря расшифровке аббревиатуры это можно четко проследить:

• А — провод с алюминиевыми жилами (материал дешевый и легкий, приемлемый по токопроводящим свойствам и гибкости);
• П — тип источника — провод (в отличие от шнура, провод имеет повышенную гибкость и создается с изоляционным слоем);
• В — винил или поливинилхлоридная изоляция провода (материал обладает достаточно стабильными диэлектрическими свойствами, которые при соблюдении эксплуатационных условий сохраняются в течение продолжительного времени, не менее 15 лет).

Как правило, после букв в маркировке идут цифры. Они обозначают номинальный тип проводникового сечения. К примеру, АПВ 16 говорит о 16-миллиметровом квадратном сечении. Всего есть 11 сечений у провода АПВ, начиная от 2,5 квадратных миллиметров, заканчивая 120 квадратными миллиметрами.

Виды проводов АПВ

АПВ отличаются друг от друга визуально по цвету и сечению. АПВ 4 имеет одну литую жилу в соответствующем сечению. Это правило касается всех проводниковых типов сечения до 16 квадратных миллиметров. До этого размера провод имеет гибкую и удобную в монтаже структуру. С повышением сечения жилы выпускать одножильный провод неудобно по монтажу и экономике. По этой причине провода, имеющие номинальное сечение в 25-35 квадратных миллиметров включают в себя семь жил, скрученных между собой. Для проводов, имеющих номинальное сечение в 50 квадратных миллиметров применяется скручивание 19 проволок. Из-за этого характеристика провода АПВ помогает его изгибать в достаточной мере. Также это снижает поломку провода во время многократного изгибания.

Характеристики

Провод АПВ отличается низкой температурой плавления и достаточно быстрой потерей своих свойств во время переламывания. Основным параметром выбора провода считается предельно возможный радиус проводникового изгиба. Механические проводные характеристики с другими сечениями помогают делать изгиб радиуса не более 10 наружных диаметров. Это немного. По этой причине данный провод рекомендуется применять, только если есть небольшой радиус изгиба.

Провод выдерживает температуру от -50 до 70 градусов, благодаря чему его можно применять в горячем цеху или другом помещении, где есть специальный температурный режим. Поливинилхлоридная изоляция проводника плохо переносит агрессивную наружную среду. Из-за этого применять такой провод для наружных работ не следует.

Важным параметром служат электрические проводниковые характеристики. От них зависит пропускная способность изделия со сферой его применения. Основным электрическим параметром служит сопротивление. Оно равняется, в среднем 5 ом на километр.

Среди других технических характеристик необходимо отметить номинальное проводниковое сечение в 450 или 750 вольт, работу при 100% относительной влажности воздуха, если температура окружающей среды не превышает 35 градусов. Срок службы проводов составляет 15 лет. Класс проводниковой гибкости составляет один или два.

Кроме того, каждый провод АПВ устойчив к синусоидальному типу вибрации при частоте в 2000 Герц, где амплитуда ускорения составляет в 200 метров в секунду. Устойчивость к пиковому ускорению составляет 15000 метров в секунду при длительности воздействия в 2 миллисекунды. Также изоляция проводника отличается устойчивостью к плесени.

Кабеля и провода узкой специализации.

• ТРП (Cu Телефонный Ратификационный в ПВХ изоляции) – двужильный с разделительным основанием, сечением 0,4 – 0,5 мм². Для прокладки телефонной сети. Так называемая телефонная лапша.
• КПСнг (А) — FRLS, КПСнг (А) — FRHF, КПСнг (А) — FRLSLTx – это специальные слаботочные кабеля для монтажа противопожарной сигнализации и охранной противопожарной системы. Расшифровка: нг– не распространяющий горение, (А)– категория, LS – низкое дымообразование, НF – низкая окислительная активность, LTx-с низкой токсичностью, КПС–кабель противопожарной сигнализации. В соответствии с нормативными документами ГОСТ 31565-2012 (ГОСТ Р 53315-2009), только такие кабеля могут быть применены в противопожарной защитной системе. Провод для сигнализации обязан быть особо живучим, иначе охранная система не отреагирует вовремя. Эти провода изготовлены по новейшей технологии в области производства кабеля для пожарной охраны и сигнализации.
  До вступления в силу, в 2009 году Федерального закона №123 «Технический регламент о пожарной безопасности» успешно использовались пожарные кабели КПСВВ и КПСВЭВ, в оплетке красного цвета. Теперь они могут использоваться только для систем охранной сигнализации.
• USB–провод. Все мультимедийные устройства и гаджеты оснащены USB-разъемом. USB 2.0 является высокоскоростным и состоит из одной витой пары 28 AWG для передачи данных и двух проводников питания от 20 AWG до 28AWG. Все usb кабели экранизированы, и имеют ферритовое кольцо, которое выполняет функцию фильтра. Длинна, может быть до пяти метров.
• Антенный коаксиальный кабель для телевизора должен обеспечивать качественную передачу телевизионного сигнала. Имеет электропроводную оплетку (экран) и изоляцию определенной толщины. Именно поэтому он получается толстым (около 6 мм²). Оплетка защищает его от электромагнитных и электростатических помех сводя потери к минимуму. Обладает волновым сопротивлением 75 Ом. Для лучшего качества приема центральную жилу телевизионного антенного кабеля делают из меди, а экран может быть выполнен как из медной оплетки, так и из алюминиевой фольги. Основные виды марок РК 75, RG 6, RG 59, SAT 50, SAT 703, DG 113 используются, как для аналогово, так и для кабельного ТВ и спутниковых антенн. Для присоединения к телевизору используется F-штекер.
