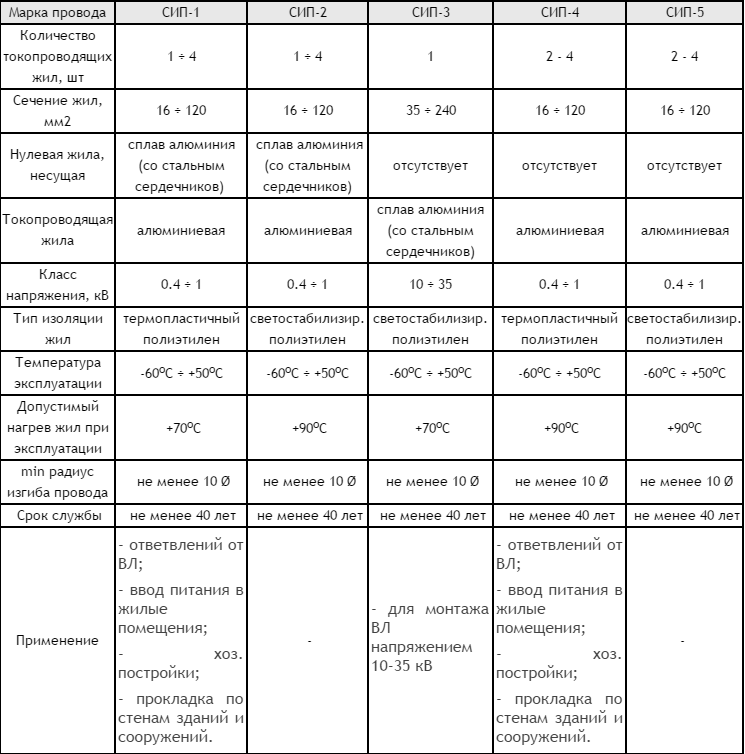

Классификация проводов СИП

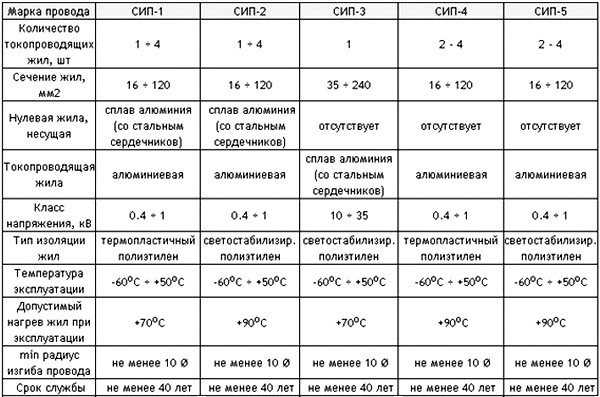

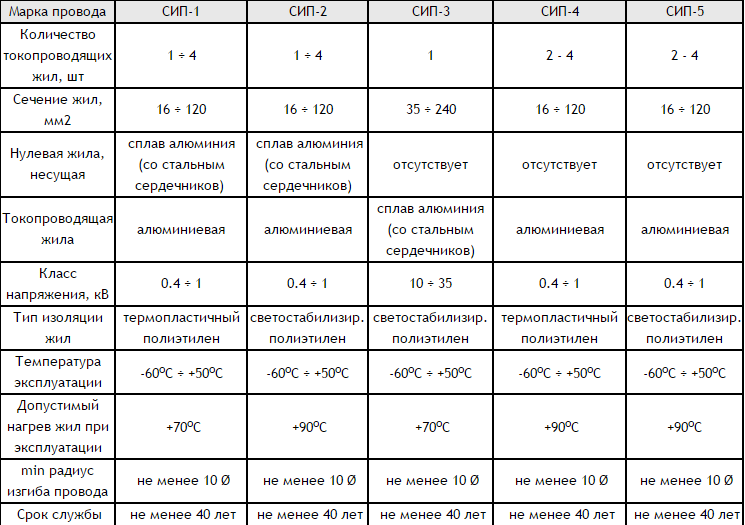

На современном рынке, провод сип представлен следующими классификациями:
- система с неизолированной несущей сталеалюминевой жилой (СИП-1);
- системы с изолированной несущей жилой (СИП-2);
- самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).
Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.
Провод СИП-1: основные характеристики и достоинства
Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.
Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.
Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.
СИП-2: основные достоинства, особенности и технические характеристики
Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)
У провода СИП 2 характеристики следующие:
- изоляция выполнена из сшитого полиэтилена (светостабилизированного);
- номинальной сечение жил от 16 до 120 мм²;
- максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
- максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
- номинальный ток составляет от 105 (1х16) до 340 А (3х120);
- срок службы данной марки составляет 25 лет.
СИП-3: особенности и описание

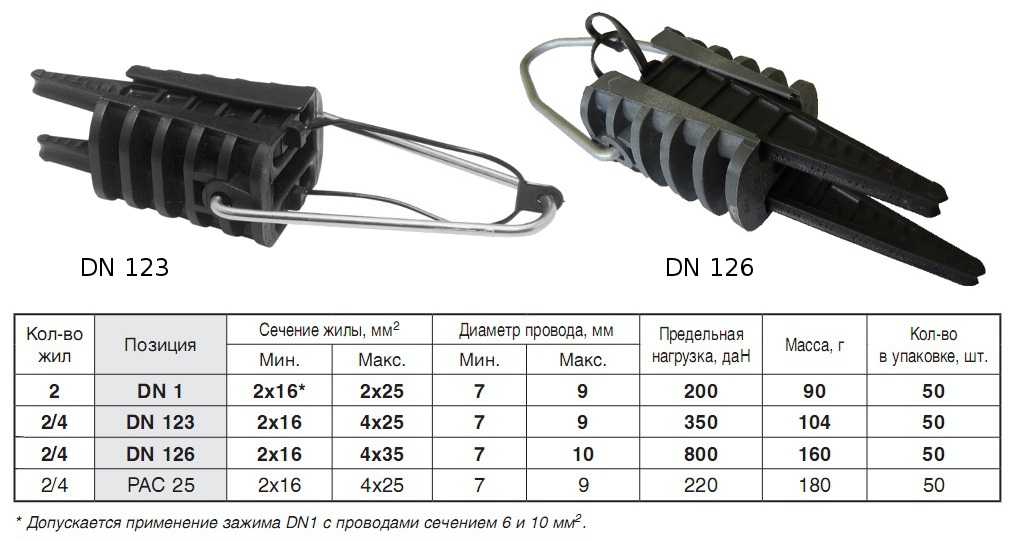

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.
Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.
Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.
СИП-4 и СИП-5: характеристики, описание и достоинства
Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.
Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

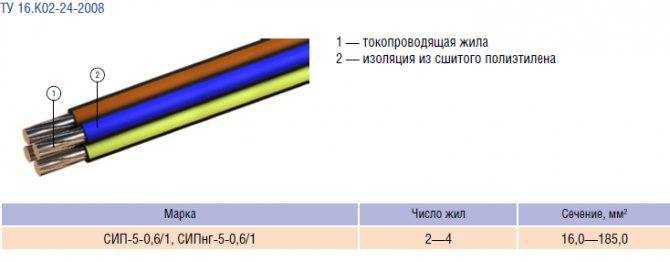

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.
Виды и назначение
Провод СИП — популярная марка кабельной продукции, так как он оптимален для подключения электричества к частному дому. Имеет относительно невысокую цену, хорошие технические характеристики. Есть трех видов:
- с голой несущей нейтралью;
- изолированной несущей нейтралью;
- самонесущий.
Читать также: Зачем нужно передвигать проволоку при электроэрозионной вырезке
Его часто можно увидеть в частном секторе и не только
Проводники СИПа делают из алюминия, несущие из алюминиевого сплава с большей несущей способностью. Разные типы этой кабельной продукции отличаются материалом изоляции, имеют различные технические характеристики и область применения.
С неизолированной нейтралью (СИП-1)
Провод СИП с неизолированной нейтралью это АМКА по евростандарту. Он состоит из:
- 1-4 алюминиевых токопроводящих проводников в изоляции из светостабилизированного сшитого полиэтилена;
- 1 несущего неизолированного провода из алюминиевого сплава или из чистого алюминия.

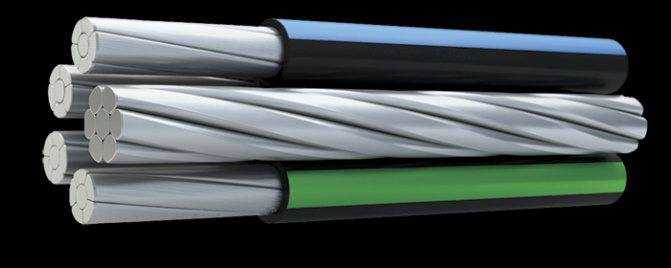

Примерно так выглядит провод СИП 1
СИП1 используют при прокладке магистральных линий передачи и ответвлений от них в сухом и нормальном воздухе с невысокой степенью загрязненности. Предназначены для сетей с номинальным напряжением 0,6 кВ и 1 кВ (разные типы, надо смотреть в технических характеристиках) п частотой 50 Гц.

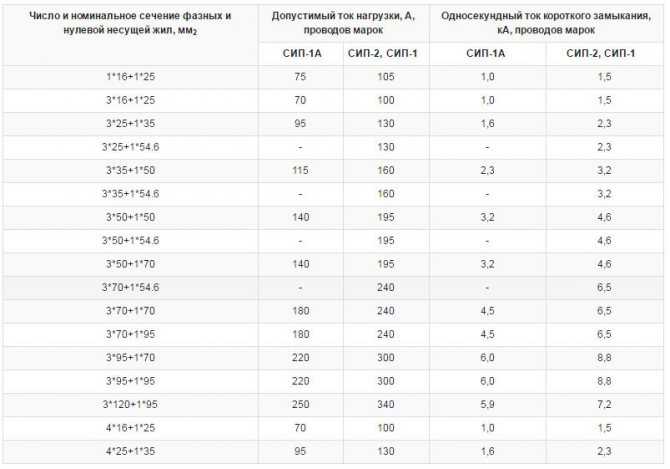

Максимальные токовые нагрузки СИП-1
Изолированные проводники закручены с определенным шагом вокруг несущей жилы. Токопроводящие жилы могут быть моножильными (одна проволока) или состоять из нескольких круглых уплотненных проводников. Нейтральная жила обычно состоит из стального или алюминиевого сердечника, вокруг которого расположены круглые алюминиевые (или из сплава) жилки и имеет несущая жила обычно бОльший диаметр.
При монтаже вес подвешенного кабеля несет жила без изоляции — ее цепляют на растяжки, крепят к столбам и т.д. Именно для повышения несущей способности ее делают большего диаметра чем остальные. Обычно этот оголенный проводник используют как нейтраль. Токоведущие жилы изолированы. Используют термопластичный полиэтилен, который выдерживает длительный нагрев до 60-70°С, кратковременный — до 125°С. Линия электропередач, сооруженная на СИП-1 способна выдерживать солидные снеговые нагрузки.

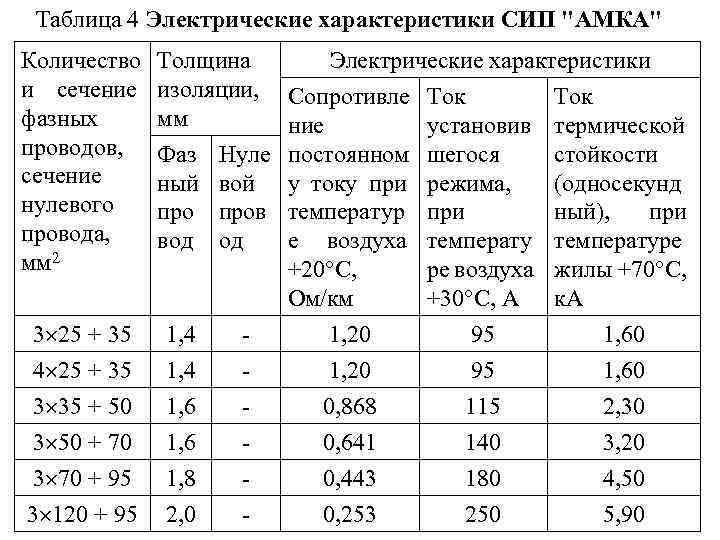

Технические характеристики Провода СИП-1
Недостаток этой системы в том, что в случае перекоса фаз на неизолированном проводе может возникать опасное напряжение. Чтобы предотвратить эту ситуацию, на каждом столбе нейтральный провод заземляют. Тем не менее, его не прокладывают по фасадам домов, так как теоретически он может быть опасен.
Провод СИП с изолированной нейтралью (СИП-2, СИП-3)
Самонесущий провод с изолированной нейтралью — СИП 2 и СИП-3 — отличается от предыдущего варианта тем, что нейтральный провод имеет защитную оболочку. Все остальное неизменно:
- 1-4 токопроводящие (фазные) жилы в оболочке из светостабилизированного сшитого полиэтилена;
- 1 несущий провод в такой же изоляции.
Внешний вид провода СИП-2
СИП-2 применяется в сетях с номинальным напряжением 0,6 кВ и 1 кВ, с той лишь разницей, что его можно использовать во влажном климате или в атмосфере с повышенным содержанием солей (побережья морей, океанов, солончаки и т.д.), вести по стенам жилых зданий. Именно СИП-2 обычно применяют если надо подключить электричество от столба до дома.
Максимальные токовые нагрузки СИП-2
СИП-3 имеет ту же структуру, но более толстую оболочку и называется защищенным проводом. Этот самонесущий провод может использоваться в сетях с более высоким номинальным напряжением: СИП-3-20 — до 20 кВ, СИП-3-35 — до 35 кВ. По техническим параметрам (температуре эксплуатации, максимальному нагреву и т.д.) этот провод такой же как и СИП-1. Так что эти данные можно взять из таблицы в предыдущем пункте. Отличаются допустимые токовые нагрузки (смотрите таблицу).

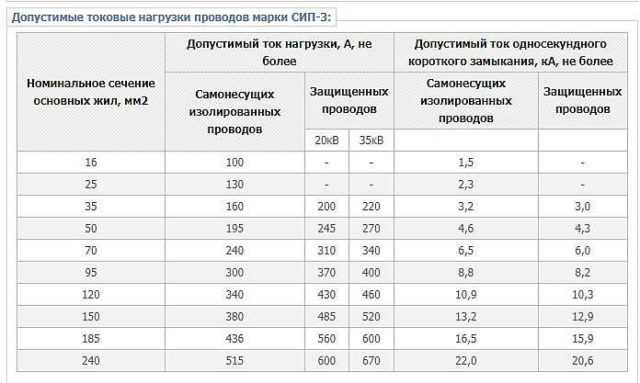

Максимальные токовые нагрузки СИП-3 в зависимости от сечения фазовых жил
Провода СИП-2 и СИП-3 также подвешивается за несущий проводник (он большего диаметра). Так как провод изолирован, опасности наводок тока нет, но существует возможность разрыва оболочки при большой механической нагрузке. Потому при проектировании линий на основе СИП-2 уменьшают пролеты (чаще ставят столбы).
Марки[править | править код]
По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:
- Изоляция — из термопластичного светостабилизированного полиэтилена;
- Несущая жила — из алюминиевого сплава;
- СИП-1 — с неизолированной нулевой несущей жилой;
- СИП-2 — с изолированной нулевой несущей жилой;
- СИП-3 — с защитной изоляцией (6-35 кВ);
- СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
- СИПг — герметизированные СИП;
- СИПн — не распространяющие горение СИП.
Технические характеристикиправить | править код
Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.
- Температура эксплуатации: −60 ÷ +50°C;
- Монтаж при температуре: не ниже −20°C
- Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
- Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
- Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
- Срок службы для кабеля: не менее 45 лет.
- Гарантийный срок эксплуатации: 5 лет.
Испытание проводится по следующей схемеправить | править код
- 3U0 с частотой 0,1 Гц в течение 1 часа;
- 2U0 c промышленной частотой 50 Гц в течение 1 часа;
- U0 с промышленной частотой 50 Гц в течение 24 часов;
где, U0 — это фазное напряжение (напряжение между фазой и заземленной нейтралью).
Расчетный наружный диаметр, масса проводов марки СИП-4править | править код
| Число жил × сечение, мм² | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
| без жилы освещения | ||
| 2×16 | 15 | 131 |
| 2×25 | 18 | 195 |
| 2×35 | 20 | 256 |
| 2×50 | 23 | 355 |
| 2×70 | 27 | 491 |
| 2×95 | 31 | 649 |
| 2×120 | 34 | 813 |
| 3×16 | 16 | 197 |
| 3×25 | 19 | 292 |
| 3×35 | 22 | 383 |
| 3×50 | 25 | 533 |
| 3×70 | 29 | 737 |
| 3×95 | 34 | 973 |
| 3×120 | 36 | 1219 |
| 4×16 | 18 | 262 |
| 4×16 | 18 | 262 |
| 4×25 | 23 | 389 |
| 4×25 | 23 | 389 |
| 4×35 | 24 | 511 |
| 4×35 | 24 | 511 |
| 4×50 | 29 | 711 |
| 4×50 | 29 | 711 |
| 4×70 | 32 | 983 |
| 4×95 | 38 | 1298 |
| 4×95 | 39 | 1309 |
| 4×120 | 41 | 1626 |
| 4×150 | 45 | 1978 |
| 5×16 | 21.6 | 328 |
| с жилами освещения | ||
| 2×25+1×16 | 19 | 260 |
| 2×25+2×16 | 20.6 | 326 |
| 2×35+1×16 | 19.2 | 321 |
| 2×35+1×25 | 20 | 353 |
| 2×35+1×25 | 20 | 353 |
| 2×35+2×16 | 21.4 | 387 |
| 2×35+2×25 | 25 | 450 |
| 2×50+1×16 | 23 | 421 |
| 2×50+1×25 | 28 | 453 |
| 2×50+1×25 | ||
| 2×50+2×16 | 22.6 | 487 |
| 2×50+2×25 | 26 | 550 |
| 2×70+1×16 | 27 | 557 |
| 2×70+1×25 | 26.2 | 589 |
| 2×70+1×25 | ||
| 2×70+2×16 | 26.2 | 623 |
| 2×70+2×25 | 26.2 | 686 |
| 2×95+1×16 | 31 | 714 |
| 2×95+1×25 | 31 | 746 |
| 2×95+2×16 | 31 | 780 |
| 2×95+2×25 | 31 | 843 |
| 2×120+1×16 | 34 | 878 |
| 2×120+1×25 | 33.5 | 910 |
| 2×120+2×16 | 34 | 944 |
| 2×120+2×25 | 33.4 | 1007 |
| 3×25+1×16 | 22.3 | 358 |
| 3×25+2×16 | 26.4 | 423 |
| 3×35+1×16 | 22.4 | 449 |
| 3×35+1×25 | 26 | 481 |
| 3×35+1×25 | ||
| 3×35+2×16 | 26.4 | 515 |
| 3×35+2×25 | 28 | 578 |
| 3×50+1×16 | 26.4 | 599 |
| 3×50+1×25 | 29 | 631 |
| 3×50+1×25 | ||
| 3×50+2×16 | 30.2 | 664 |
| 3×50+2×25 | 31.4 | 728 |
| 3×70+1×16 | 30 | 803 |
| 3×70+1×25 | 31.1 | 835 |
| 3×70+1×25 | ||
| 3×70+2×16 | 33.4 | 868 |
| 3×70+2×25 | 35 | 932 |
| 3×95+1×16 | 35 | 1039 |
| 3×95+1×25 | 35 | 1071 |
| 3×95+2×16 | 39 | 1104 |
| 3×95+2×25 | 40 | 1168 |
| 3×120+1×16 | 36 | 1285 |
| 3×120+1×25 | 36.8 | 1317 |
| 3×120+2×16 | 41 | 1350 |
| 3×120+2×25 | 43 | 1414 |
| 4×25+1×16 | 24.8 | 455 |
| 4×25+2×16 | 27 | 520 |
| 4×35+1×16 | 26.4 | 577 |
| 4×35+1×25 | 28 | 609 |
| 4×35+1×25 | ||
| 4×35+2×16 | 29 | 642 |
| 4×35+2×25 | 29 | 706 |
| 4×50+1×16 | 29.8 | 777 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+2×16 | 31 | 842 |
| 4×50+2×25 | 31 | 906 |
| 4×70+1×16 | 34 | 1049 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+2×16 | 36 | 1114 |
| 4×70+2×25 | 36 | 1178 |
| 4×95+1×16 | 39 | 1363 |
| 4×95+1×25 | 40 | 1395 |
| 4×95+2×16 | 46 | 1429 |
| 4×95+2×25 | 42 | 1492 |
| 4×120+1×16 | 41 | 1691 |
| 4×120+1×25 | 42.2 | 1723 |
| 4×120+2×16 | 50.1 | 1757 |
| 4×120+2×25 | 44 | 1820 |
Допустимые токовые нагрузки проводов марки СИП-4править | править код
| Номинальное сечение токопроводящих жил, мм² | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более |
| 16 | 76 | 0,87 |
| 35 | 160 | 3,20 |
| 50 | 195 | 4,60 |
| 70 | 240 | 6,50 |
| 95 | 300 | 8,80 |
| 120 | 340 | 10,90 |
Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°Cправить | править код
Расчетные значения индуктивного сопротивления провода марки СИП-4править | править код
| Число и номинальное сечение токопроводящих жил, мм² | Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом |
| 2×10 | 0,087 |
| 2×35 | 0,079 |
| 2×50 | 0,077 |
| 2×70 | 0,076 |
| 2×95 | 0,074 |
| 2×120 | 0,074 |
| 4×10 | 0,092 |
| 4×35 | 0,087 |
| 4×50 | 0,085 |
| 4×70 | 0,085 |
| 4×95 | 0,082 |
| 4×120 | 0,082 |
Недостатки кабелей СИП
К минусам самонесущей проводки относят:
- Увеличенная масса изделия. Из-за этого требуется частая установка столбов, предотвращающая провисы провода. Если деревянные изделия в сельской местности установить не составит проблем, то монтаж бетонных опор в городских условиях увеличивает стоимость работ.
- Стоимость кабелей СИП превышает цену на обычные провода категории А или АС.
- Отсутствие обученного персонала и нормативов на монтаж проводки в региональных сбытовых компаниях. Данный недостаток постепенно устраняется по мере повышения квалификации специалистов и разработки документации по монтажу и обслуживанию.
Механические характеристики провода СИП
| Расчетный наружный диаметр провода,мм» | Расчетная масса 1км провода, кг | ||
| СИП-1-0.6/1 | 1×16+1×25 | 15 | 135 |
| 3×16+1×25 | 22 | 270 | |
| 3×25+1х35 | 26 | 390 | |
| 3×35+1×50 | 30 | 530 | |
| 3×50+1×50 | 32 | 685 | |
| 3×50+1×70 | 35 | 740 | |
| 3×70+1×70 | 37 | 930 | |
| 3×70+1×95 | 41 | 990 | |
| 3×95+1×70 | 41 | 1190 | |
| 3×95+1×95 | 43 | 1255 | |
| 3×120+1×95 | 46 | 1480 | |
| 3х150+1х95 | 48 | 1715 | |
| 3×185+1×95 | 52 | 2330 | |
| 3×240+1×95 | 56 | 2895 | |
| СИП-2-0,6/1 | 3×16+1×25 | 24 | 308 |
| 3×16+1×54.6 | 28 | 427 | |
| 3×25+1×35 | 27 | 424 | |
| 3х25+1х54,6 | 30 | 512 | |
| 3×35+1×50 | 31 | 571 | |
| 3×35+1×54.6 | 32 | 606 | |
| 3×50+1×50 | 34 | 727 | |
| 3×50+1×54.6 | 35 | 762 | |
| 3×50+1×70 | 36 | 798 | |
| 3×70+1×54.6 | 39 | 973 | |
| 3×70+1×70 | 40 | 1010 | |
| 3×70+1×95 | 41 | 1087 | |
| 3×95+1×70 | 43 | 1240 | |
| 3×95+1×95 | 45 | 1319 | |
| 3×120+1×95 | 48 | 1553 | |
| 3×150+1×95 | 50 | 1787 | |
| 3×185+1×95 | 55 | 2403 | |
| 3×240+1×95 | 60 | 2968 | |
| СИП-3 -20 | 1×35 | 12 | 165 |
| 1×50 | 13 | 215 | |
| 1×70 | 15 | 282 | |
| 1×95 | 16 | 364 | |
| 1×120 | 18 | 445 | |
| 1×150 | 19 | 540 | |
| 1×185 | 21 | 722 | |
| 1×240 | 24 | 950 | |
| СИП-3-35 | 1×35 | 14 | 209 |
| 1×50 | 16 | 263 | |
| 1×70 | 17 | 334 | |
| 1×95 | 19 | 421 | |
| 1×120 | 20 | 518 | |
| 1×150 | 22 | 618 | |
| 1×185 | 24 | 808 | |
| 1×240 | 26 | 1045 | |
| СИП -4 0,6/1 кВ | 2х16 | 15 | 139 |
| 4х16 | 18 | 278 | |
| 2х25 | 17 | 196 | |
| 4х25 | 21 | 392 |
Марки СИП проводов — отличия, характеристики. Разница затрат монтажа.
Что означает аббревиатура СИП? Это сокращение расшифровывается как – самонесущий изолированный провод. Именно провод, а не кабель как некоторые ошибочно его называют. Изготавливать его должны по ГОСТ 31946-2012 (скачать).
СИП всегда состоит из алюминиевых жил или из алюминиевого сплава (фазные проводники), либо стального сердечника и алюминиевой оболочки (нулевой несущий проводник). Провода СИП никогда не бывают медными. Минимальное его сечение начинается от 16мм2.
Это абсолютно не новое изобретение, как считают некоторые, и известно оно уже более 50 лет. Впервые СИП был применен в странах Северной Америки, а затем в Западной Европе еще в 1960-х годах.
По сравнению с голыми ЛЭП у самонесущего изолированного провода просто масса преимуществ:
Из-за сплошной изоляции, исключены межфазные короткие замыкания и последующие обрывы провода. Соответственно на линии уже не будет наблюдаться такой печальной картины как многочисленные счалки в пролетах.
- можно применять опоры меньших габаритных размеров
Например, вместо опор СВ-110 и СВ-95 брать стойки СВ-85. Или вообще использовать деревянные.

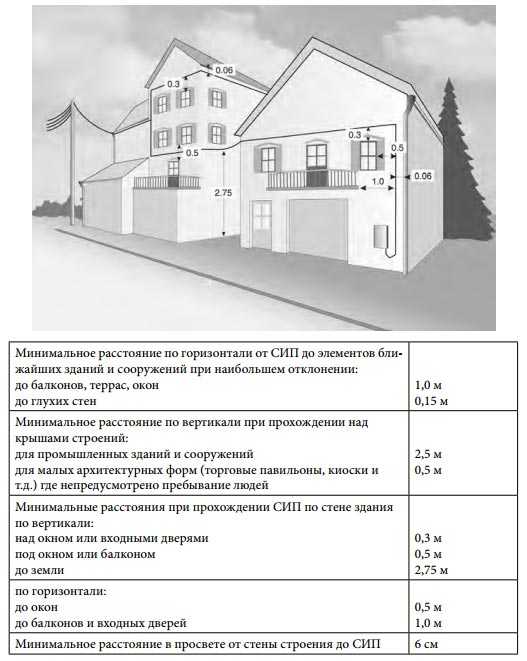

- расстояния от СИП до зданий и сооружений уменьшены по сравнению с голыми ВЛ-0,4кв
Соответственно появляется больше вариантов использования ЛЭП в плотной жилой застройке.
- реконструкцию эл.сетей можно проводить с одновременной подвеской СИП на высоковольтных ЛЭП, существующих ВЛ-0,4кв, а также линий связи. Все это дает заметную экономию на опорах.
обеспечение большей безопасности не только для персонала обслуживающего СИП, но и для потребителей, птиц и животных
- меньшие потери при передаче электроэнергии благодаря малому индуктивному сопротивлению
К примеру, для провода сечением 70мм2 индуктивное сопротивление у СИП, меньше почти в 4 раза!
- меньшая пожароопасность. Отсутствуют схлесты, значит нет искр при коротких замыканиях.
- применяя специальный комплект инструмента можно обслуживать СИП под напряжением, не прерывая подачу эл.энергии потребителям
- для надежной эксплуатации не требуется сплошная вырубка деревьев в охранной зоне ЛЭП.
Даже при монтаже новой линии габариты просеки значительно уменьшаются в размерах.
- безаварийная работа при соблюдении правильного обслуживания от 30 лет и более
- доступность прокладки СИП по фасадам зданий

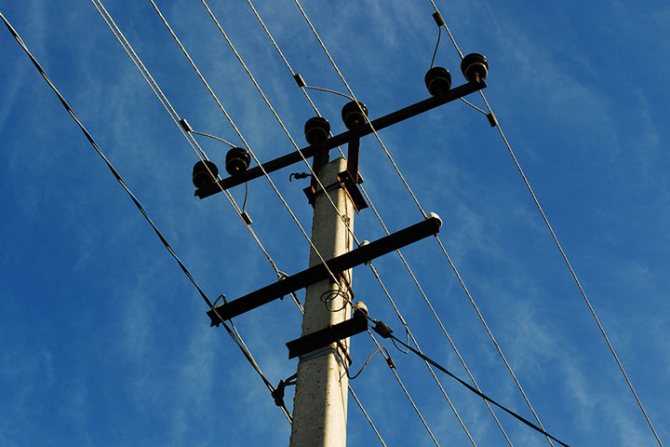

- нет лишних затрат на траверсы, изоляторы, крюки, колпачки, хомуты к траверсам
- безопасность работ вблизи линий СИП сторонних механизмов
Вероятность того, что автокран работающий в охранной зоне ЛЭП коснется стрелой проводов и окажется под напряжением минимальна.
На сегодняшний день распространены четыре основные системы СИП:
- система пришедшая из Финляндии под названием Амка или современное обозначение СИП-1
В жилах СИП присутствует один неизолированный проводник, который одновременно является и несущим проводом. Еще встречается разновидность данной марки СИП-1А.
- Более модернизированная система Торсада, другое наиболее привычное нам название – СИП-2. Здесь несущий проводник уже изолирован. Необходимо это для применения в районах с загрязненным климатом для защиты нулевой жилы. Также ранее он назывался СИП-2А. На сегодня СИП-2 и СИП-2А абсолютные аналоги, о чем и говорят производители (ссылка).
У СИП-1А изоляция более дешевая и выполнена из термопластичного полиэтилена, а в СИП-1, СИП-2 из сшитого полиэтилена с улучшенными качествами термостойкости. Соответственно возрастают и допустимые токи нагрузки.
- высоковольтный провод марки СИП-3
Для линий электропередач до 35кв включительно. Провода уже не скручены в один жгут и идут по отдельности на каждую фазу.
- четырех проводная система СИП 4. Сюда же входят его разновидности СИП 5, СИПс 4, СИПн 4, СИПт 4.
Здесь механическую нагрузку несут все 4 провода одновременно. И нулевой и фазные проводники изолированы, и нагрузка на них распределяется поровну.
Достоинства и недостатки
Преимуществами провода являются:
- Уменьшение количества потерь благодаря изоляции кабеля;
- Устойчивость к механическим повреждениям, климату, агрессивным средам и различным температурам;
- Не позволяет незаконно подключаться к магистралям;
- Отсутствует перехлест и, как следствие, короткие замыкания от воздействия ветра;
- Большой выбор типов и поперечных сечений;
- Более легкий и быстрый монтаж, который можно производить при низких температурах и при различных погодных условиях;
- Хорошая гибкость СИП и эластичность изоляции в различных температурных средах;
- Не требует установки изоляторов для крепления на столбах и зданиях;
- Безопасен при обслуживании и эксплуатации;
- Требует меньшего количества столбов при монтаже воздушных линий;
- Отсутствует коррозия;
- Возможно вести монтаж СИП по стенам зданий и сооружений;
- Большой срок службы.
СИП имеет и свои недостатки:
- Большая масса кабеля из-за наличия несущей жилы и толстой изоляции;
- Высокая стоимость продукции;
- Необходимость специально обученного квалифицированного персонала для монтажа и эксплуатации таких кабельных воздушных линий.
Провод СИП имеет больше достоинств, чем недостатков и является современным и технологичным электрическим кабелем для устройства воздушных линий различного назначения. Он выпускается как отечественными, так и иностранными производителями кабельной продукции. На рынке представлены различные варианты провода по свойствам изоляции и допустимому току, которые позволяют выбрать необходимый провод для конкретных задач и построения электрических сетей различной сложности и мощности, а также условиям среды, в которых они будут работать.
Применение провода СИП:
СИП-1 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150.
СИП-2 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.
СИП-3 — Для воздушных линий электропередачи на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) И 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.
СИП-4 Предназначен для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150.
Механические характеристики провода СИП
| Марка и номинальное напряжение провода | Номинальный наружный диаметр, мм | Расчетный наружный диаметр провода,мм» | Расчетная масса 1км провода, кг |
| СИП-1-0.6/1 | 1×16+1×25 | 15 | 135 |
| 3×16+1×25 | 22 | 270 | |
| 3×25+1х35 | 26 | 390 | |
| 3×35+1×50 | 30 | 530 | |
| 3×50+1×50 | 32 | 685 | |
| 3×50+1×70 | 35 | 740 | |
| 3×70+1×70 | 37 | 930 | |
| 3×70+1×95 | 41 | 990 | |
| 3×95+1×70 | 41 | 1190 | |
| 3×95+1×95 | 43 | 1255 | |
| 3×120+1×95 | 46 | 1480 | |
| 3х150+1х95 | 48 | 1715 | |
| 3×185+1×95 | 52 | 2330 | |
| 3×240+1×95 | 56 | 2895 | |
| СИП-2-0,6/1 | 3×16+1×25 | 24 | 308 |
| 3×16+1×54.6 | 28 | 427 | |
| 3×25+1×35 | 27 | 424 | |
| 3х25+1х54,6 | 30 | 512 | |
| 3×35+1×50 | 31 | 571 | |
| 3×35+1×54.6 | 32 | 606 | |
| 3×50+1×50 | 34 | 727 | |
| 3×50+1×54.6 | 35 | 762 | |
| 3×50+1×70 | 36 | 798 | |
| 3×70+1×54.6 | 39 | 973 | |
| 3×70+1×70 | 40 | 1010 | |
| 3×70+1×95 | 41 | 1087 | |
| 3×95+1×70 | 43 | 1240 | |
| 3×95+1×95 | 45 | 1319 | |
| 3×120+1×95 | 48 | 1553 | |
| 3×150+1×95 | 50 | 1787 | |
| 3×185+1×95 | 55 | 2403 | |
| 3×240+1×95 | 60 | 2968 | |
| СИП-3 -20 | 1×35 | 12 | 165 |
| 1×50 | 13 | 215 | |
| 1×70 | 15 | 282 | |
| 1×95 | 16 | 364 | |
| 1×120 | 18 | 445 | |
| 1×150 | 19 | 540 | |
| 1×185 | 21 | 722 | |
| 1×240 | 24 | 950 | |
| СИП-3-35 | 1×35 | 14 | 209 |
| 1×50 | 16 | 263 | |
| 1×70 | 17 | 334 | |
| 1×95 | 19 | 421 | |
| 1×120 | 20 | 518 | |
| 1×150 | 22 | 618 | |
| 1×185 | 24 | 808 | |
| 1×240 | 26 | 1045 | |
| СИП -4 0,6/1 кВ | 2х16 | 15 | 139 |
| 4х16 | 18 | 278 | |
| 2х25 | 17 | 196 | |
| 4х25 | 21 | 392 |
Существующая маркировка и ее расшифровка
Маркировка кабеля обозначается буквами, цифрами и цветом изоляции. На примере цифрового и буквенного обозначения кабеля СИП-1 посмотрим, как происходит его расшифровка:
СИП-1 3х70+1х95-0,6/ ТУ 16-705.500-2006
Кабель марки СИП-1 имеет 3 основные жилы. Их сечение составляет 70 кв. мм. Плюс одна неизолированная несущая жила. Ее сечение – 95 кв. мм. Жилы рассчитаны на номинальное напряжение 0,6/1 кВ.
Взяв выдержку из ГОСТ 31946-2012, посмотрим, как наносится маркировка из букв, цифр и цветной изоляции на СИП-4:
- фазные жилы обозначаются выдавленными на изоляции продольными полосами или цифрами, нанесенными печатным или тесненным методом;
- на изоляцию нулевой жилы обозначения не наносятся;
- вместо букв и цифр, обозначение может наноситься цветной полосой, шириной более 1 мм;
- Дополнительные жилы для освещения маркируются В1, В2 или В3;
- цифрами или буквами маркировка наносится по жиле через каждые 50 см;
- обозначения имеют стандартные габариты: ширина 1 элемента обозначения – не менее 2 мм, высота – 5 мм;
- дополнительные жилы цепей контроля могут быть без обозначений;
- нанесенная маркировка должна быть устойчива к УФ излучению в период всего срока эксплуатации.
Читать также: Распиновка utp кабеля 8 жил
Расшифровка всех элементов обозначения позволяет быстро ориентироваться в выборе требуемого кабеля для выполнения определенных работ.
Технические характеристики
Продавец должен предоставить следующие технические характеристики провода СИП:
- тип провода (СИП-1, СИП-2 и т.д.);
- число и сечение жил;
- диапазон рабочего напряжения;
- материал изоляции;
- температура окружающей среды: обычно от -50С до +50С. СИП-4 выдерживает морозы до -60С;
- минимальная температура монтажа (обычно -20С);
- масса километрового отрезка провода;
- диаметр;
- максимально допустимое натяжение для несущей жилы;
- рабочая токовая нагрузка;
- предельный ток;
- сопротивление: от 1,6 до 2,4 Ом/км (модели с минимальным сечением);
- наименьший радиус изгиба;
- срок годности: обычно 40 лет.
Число и сечение жил указывается в маркировке провода обычным способом. Например, запись СИП-4 2х30 означает, что изделие содержит две жилы сечением 30 мм2. При наличии вспомогательных жил (СИП-4) их параметры добавляют после знака «+». К примеру, запись СИП-4 2х30 + 1х16 говорит о наличии 2-х токопроводящих жил сечением 30 мм2 и одной вспомогательной (освещение) сечением 16 мм2.
Конструкция
Конструктивно все типы проводов СИП содержат жилы, выполненные в определенной форме с заданным количеством, одна из которых может выполнять функции несущей струны для линии.
По типу они различаются таким образом:
- СИП-1 – четырехжильный провод, в котором каждая из жил представлена скрученными друг относительно друга проводниками. В данной марке СИП три из них предназначены для трех фаз и оснащены термопластичной изоляцией, а четвертая для нулевого вывода, но она не изолирована. В нулевом проводнике центральная проволока выполнена из стали и является несущей. При наличии в конце маркировки буквы А (СИП-1А), нулевой вывод будет оснащен изоляцией.Рис. 1: конструкция провода СИП-1
- СИП-2 – такой же четырехжильный вариант, как и предыдущий, с единственным отличием в том, что нулевой провод имеет изоляцию. В классическом исполнении нулевая жила изолируется термопластичным полиэтиленом, а в марке СИП-2А сшитым полиэтиленом, так же как и фазные. Второй вариант применяется для участков с значительным воздействием атмосферных факторов. Как и предыдущая марка, этот СИП используется в линиях до 1 кВ.Рис. 2: конструкция провода СИП-2
- СИП-3 – в отличии от предыдущих марок, представляет собой одножильный вариант токоведущего провода. Конструктивно в центре этого СИП находится стальная несущая проволока, которая окружена алюминиевыми токоведущими жилами. Применяется в высоковольтных линиях напряжением 6 – 35кВ для прокладки фаз на большие расстояния.Рис. 3: Конструкция провода СИП-3
- СИП-4 – представляет собой парную систему, в которой каждая жила имеет свою пару, но, в отличии от предыдущих, у нее отсутствует несущий элемент и нулевой провод. Поэтому такая марка не может применяться для монтажа линий, так как существует вероятность ее разрыва при воздействии ветровых нагрузок. В качестве изоляции здесь применяется термопластичный полиэтилен. Существует вариант марки с буквой Н (СИП-4Н), которая свидетельствует о том, что токоведущие элементы изготовлены из сплава алюминия, если буква Н отсутствует, в конкретной марке используется чисто алюминиевая проволока.Рис. 4: Конструкция провода СИП-4
- СИП-5 – полностью идентичен с предыдущей маркой – также имеет парное число жил и не содержит нулевого провода с несущим элементом. Единственным отличием является тип изоляции, покрывающей проводники, в марках СИП-5 и СИП-5Н это сшитый полиэтилен, который позволяет повысить рабочий температурный предел до 30%.Рис. 5: конструкция провода СИП-5
Условия хранения и доставки для маркировки проводов СИП 2×16
Согласно ГОСТу, изолированные провода должны быть упакованы в мотки.
Во время хранения используют тент или закрытое помещение.
Обратите внимание! Возможно краткосрочное размещение на открытом воздухе. Согласно стандарту, наружная поверхность мотка должна быть защищена специальными подушками
К продукту должна быть добавлена сопроводительная документация в виде этикетки или технического паспорта. Она прикрепляется к щеке барабана или кронштейна. Чтобы наклейка или паспорт не застряли, бумаги помещают в водонепроницаемую упаковку
Согласно стандарту, наружная поверхность мотка должна быть защищена специальными подушками. К продукту должна быть добавлена сопроводительная документация в виде этикетки или технического паспорта. Она прикрепляется к щеке барабана или кронштейна. Чтобы наклейка или паспорт не застряли, бумаги помещают в водонепроницаемую упаковку.
Источники
- https://amperof.ru/elektromontazh/electroprivodka/sip-2-tehnicheskie-harakteristiki.html
- https://www.RusCable.ru/info/wire/mark/sip-2a_kamkabel/
- https://amperof.ru/elektromontazh/electroprivodka/kabel-sip-rasshifrovka.html
- https://amperof.ru/elektromontazh/electroprivodka/kabel-sip-4×16.html
- https://rusenergetics.ru/provoda-i-kabeli/sip-2kh16-tekhnicheskie-kharakteristiki
