Хрущевка: как правильно заменить в ней старую проводку

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.

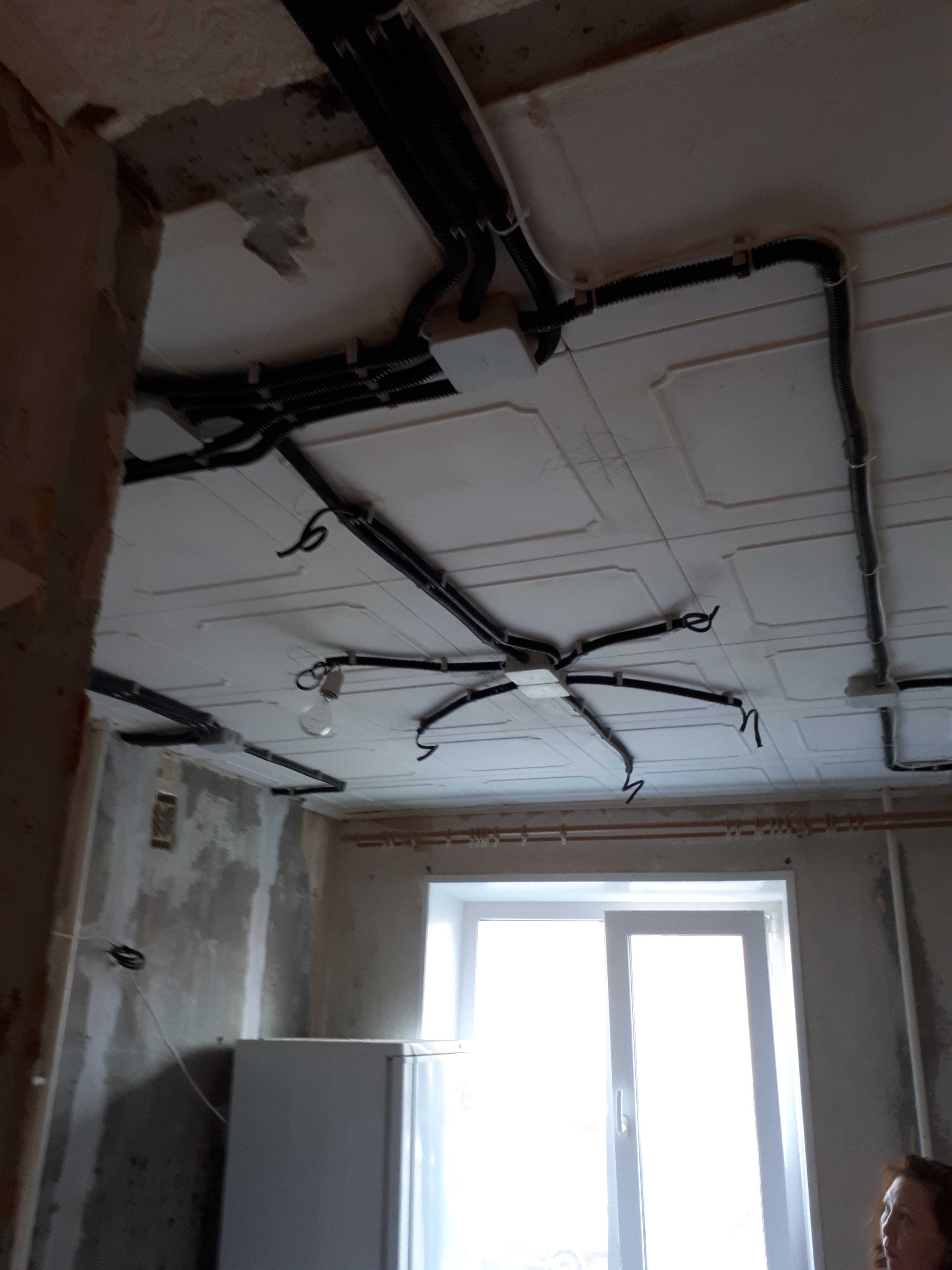

Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.

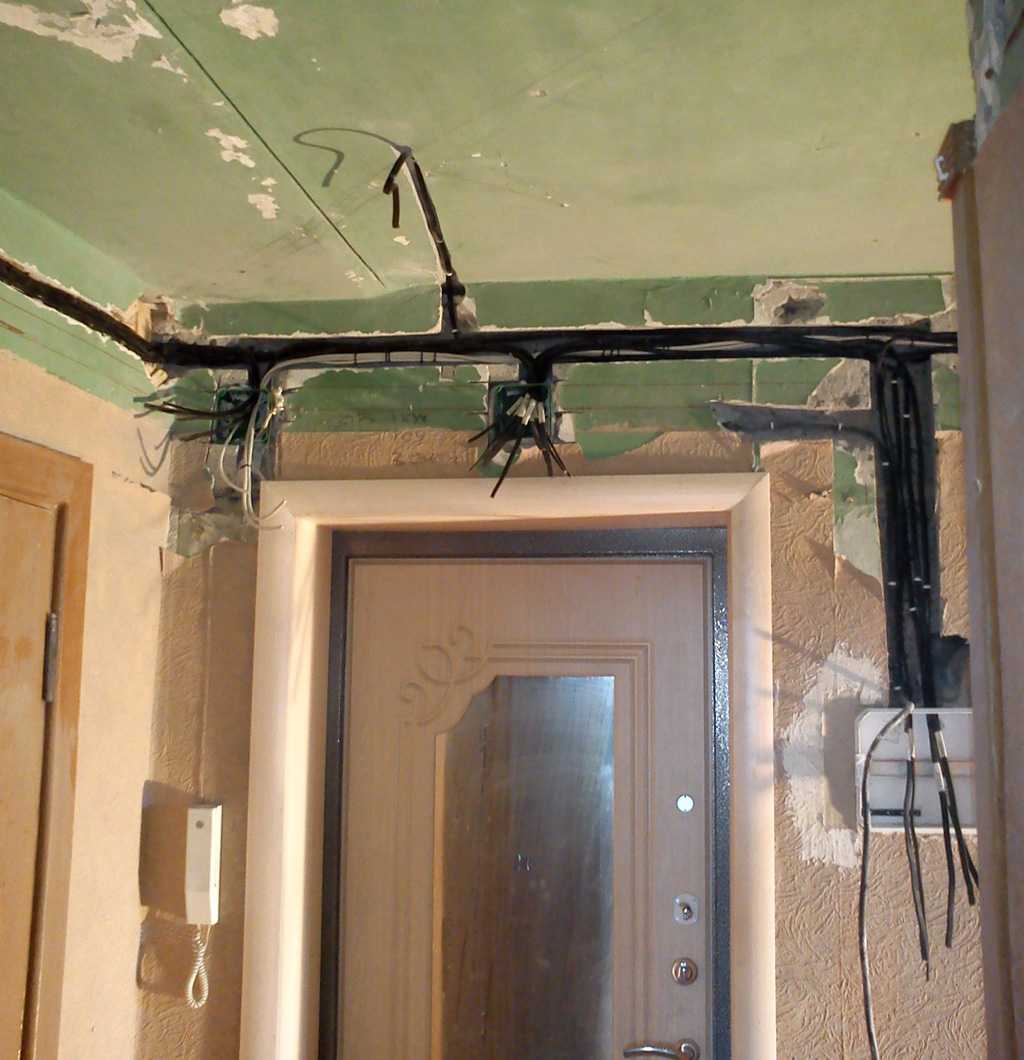

Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде.

Отличным решением будет коллективное обращение жильцов дома. Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Электропроводка в хрущевке: схема и этапы замены на новую

Разводка электропроводки в квартире — схема

Как правильно провести электропроводку в квартире и доме

Электропроводка в доме своими руками – пошаговая схема разводки и монтаж электрики

Схема электропроводки в гараже своими руками

Как проверить проводку в квартире: приборы, методика и последовательность действий

Расчет проводки и выбор схемы питания квартиры

Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.

Расчет электропроводки

Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.

Итак:

Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.

Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
В итоге мы получаем следующую формулу: I=P/U

Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.

Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

На фото представлены номинальные токи проводки разного сечения и материала изготовления

Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.

Выбор схемы питания квартиры

Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.

Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

Возможная схема питания вашей квартиры

Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.

Сложности в работе

Многих загвоздок можно избежать, уделив достаточно времени подготовительному этапу. Планируя электросеть, обязательно рассматривают ее взаимное расположение с другими коммуникациями. Тогда проведение ремонта впоследствии не приведет к их поломке, несчастному случаю при пробое проводки.

От правильности расчета потребляемой мощности зависит выбор типа и сечения кабеля, количества мест подключения. Начинающие электрики допускают ошибку, отбрасывая возможность одновременного включения всех приборов. Результатом такого просчета становятся протянувшиеся по комнатам удлинители, нагромождения тройников. Другая распространенная ошибка: подбор комплектующих, исходя из существующего лимита. Обязательно предусматривают запас на будущее. Тогда при увеличении потребляемой мощности можно будет ограничиться только сменой автоматического выключателя.

Для бытовой сети следует прокладывать 3-х жильный кабель. Такого правила придерживаются, даже при отсутствии заземляющей шины в щитке. Заземление можно организовать позже. Распространенной ошибкой специалисты называют неправильное определение длины кабеля. Не рекомендуется стыковать два куска, даже самая надежная изоляция со временем изнашивается. Кроме того, место контакта имеет повышенное сопротивление, становится причиной нагрева.

Слабым местом любой проводки электрики считают места соединений. Некачественный контакт приведет к их нарушению. Проверенными способами нормы называют пайку, сварку. Соединительные коробки должны оставаться доступными для осмотра. Иначе замена жгута потребует демонтажа отделки. Если они закрыты штукатуркой, обоями, панелями, необходимо на схеме зафиксировать их месторасположение.

Специалисты советуют не экономить на защитных устройствах. Если подсчитать возможный убыток, то стоимость фурнитуры покажется вполне нормальной.

5 фатальных ошибок электромонтажа

Замена электропроводки в хрущевке: 5 основных этапов

Хотя по своим эксплуатационным качествам хрущевка здорово отличается от других видов жилой недвижимости, обновление электропроводки в ней не имеет практически никаких особенностей. Чтоб вы могли планировать предстоящую работу, предлагаем придерживаться следующей последовательности действий:

Разработка схемы. Чтобы было удобнее, схему лучше выполнять прямо на квартирном плане. Прямо на нем можно нанести расположение всех элементов электрооборудования. Более того, такой подход позволит упростить расчет количества розеток, светильников, выключателей, причем с учетом необходимой мощности.
Расчет сечения жил. О том, как это делается, мы уже писали ранее. Причем провод, соединяющий электросчетчик с распределительной коробкой, должен быть рассчитан на максимальную нагрузку. Потому что через него будет подаваться питание на всю совокупность жилых помещений и электроприборов квартиры. Данный момент особенно важен для многокомнатных квартир.
Выполнение разметки. Пожалуй, вполне понятно, что разметка позволяет определить конкретные места размещения светильников, розеток, выключателей. Более того, при наличии разметки можно достаточно точно рассчитать длину необходимого кабеля. Смету на выполнение электропроводки и список закупок можно составлять только после завершения этапа разметки.
Поиск старых каналов, укладка новых линий. О том, как найти старые каналы, мы написали выше, пожалуй, достаточно подробно. Если возникает необходимость укладки новых линий, то может потребоваться штробление. Хотя, объем этой операции можно значительно сократить, если прибегнуть к монтажу проводки в плинтусах и за элементами отделки (за гипсокартоном или за подвесным потолком).
Монтаж проводки. Электромонтажные работы, как правило, завершают проверкой цепей на наличие коротких замыканий. Причем проверить необходимо каждый участок отдельно (от каждой распределительной коробки к каждому выключателю, к каждой розетке). На заключительном этапе производят сборку схемы подключения квартирного распределительного электрощита.

Правила проектирования электрической проводки на кухне

Электрика на кухне должна обеспечивать бесперебойную подачу тока к приборам. Всю проводку кухни делят на несколько ветвей (контуров). Каждая ветвь начинается на входе электричества в кухню, в распределительной коробке. Заканчивается ветвь розеткой или лампой освещения.

Количество розеток в каждой ветке определяется мощностью приборов, которые будут сюда включены. Если это маломощные приборы (по 0,5 — 0,8 кВт), то розетки для их подключения располагают в одной ветке (контуре) провода.

Если приборы мощные (больше 2 кВт), предусматривается отдельная ветка кабеля с розеткой на конце для каждого прибора. Если мощность прибора превышает 3 кВт, то розетка на конце провода заменяется электрическим автоматом. Так подключают к электросети котёл отопления и тёплый пол.

Приведём перечень ветвей (контуров) в проводке на кухне:

Ветка освещения (она питает осветительные приборы).
Ветка розеток небольшой мощности (она питает кухонные розетки общего пользования, которые выведены на уровне 1 м от пола). В эти розетки включаются маломощные приборы для приготовления пищи — микроволновая печь, соковыжималка, тостерница, миксер, блендер, хлебопечка и мультиварка (до 0,8 кВт).
Ветка для розеток более мощных приборов (холодильник, вытяжка — от 0,8 до 2 кВт).
Отдельная ветка для каждого силового прибора мощностью 2 кВт и больше (водонагреватель, посудомоечная машина, стиральная машина, электроплита, электродуховка).
Ветка для электрического пола.

Все ветки прокладываются по кухне от распределительного автомата. То есть к кухонному помещению подходит один мощный провод от общего счётчика, и в распределительной коробке он делится на несколько (от 3-х до 10-ти) ветвей. Каждая ветка присоединяется к распределительному коробу через отдельный электрический автомат. В случае короткого замыкания или другой аварийной ситуации автомат сам прекратит подачу электричества и этим предупредит обесточивание всей квартиры.

Сечение проводов системы освещения

Наверняка, вы и сами понимаете, что осветительные приборы менее всего нагружают квартирную электропроводку. Поэтому-то сечение проводов в 1,5 мм2 является вполне достаточным для стандартной квартиры в многоквартирном доме. Однако при прокладке проводки следует быть абсолютно уверенным в том, что общая нагрузка каждой осветительной группы не превышает 3,5 кВт. Ввиду традиционно малой нагрузки, все квартирное освещение, как правило, сводится в одну группу, обслуживаемую кабелем 1,5 мм2.

Сечение проводов в 1,5 мм2 является вполне достаточным для проводки, обеспечивающей питание осветительных приборов

Итак, подводя итог, напомню вам лишь голые цифры. Чаще всего сечение проводов в городской квартире составляет:

кабель ввода – 3×10 мм2 (однофазная сеть), 5×2,5 мм2 (трехфазная сеть);
электроплита (варочная панель) – 3×6 мм2 (однофазная сеть), 5×2,5 мм2 (трехфазная сеть);
розеточные группы – 3×2,5 мм2;
приборы освещения – 3×1,5 мм2.

Однако я должен подчеркнуть использованное мной словосочетание «чаще всего». Если вы изначально планируете устанавливать в своей квартире очень мощные приборы, то перед укладкой электропроводки следует произвести необходимые расчеты с тем, чтобы не ошибиться с выбором кабелей нужного сечения. Оптимальный вариант – обратиться к профессиональному электрику.

Схема электропроводки

До того, как поменять проводку в квартире своими руками, нужно составить схему новой. И она не обязательно должна совпадать со старой, которая часто противоречит требованиям пожарной безопасности.

Схема составляется произвольно с использованием условных обозначений. Вам понадобится различать пометки для розеток, выключателей, распределительных и соединительных коробок. Для них обозначения придумываете сами. А вот трассу, по которой будет проложен провод, обозначайте линией. Причем для каждого провода (ноль, фаза, земля) придумайте свой цвет.

Может получиться примерно так.

Фантазия, которую вы можете применить при составлении схемы новой электропроводки, ограничивается правилами:

Нельзя соединять заземляющие розеточные контакты с трубами водоснабжения и отопления, с общим проводом. Для этого должен предусматриваться заземляющий кабель;
Трассу электропроводки прокладывают только вертикально или горизонтально, допускаются углы только в 90 градусов;
Провода не должны пересекаться, а между ними нужно оставить хотя бы 0,3 см;
От трассы до пола/потолка расстояние не должно быть менее 15 см, а между ней и дверным/оконным проемом – 10 см;
Выключатели с внешней или внутренней стороны комнаты, но обязательно со стороны ручки.

Все, что вы видите ниже – только рекомендации, к которым желательно прислушаться, но выполнять их необязательно:

Выключатели и розетки располагают в ряд на одном уровне;
Старый стандарт: установка розеток на высоте 0,8-0,9 м, а выключателей – 1,5 м. Новый стандарт: все на уровне 0,8-0,9 м, но на кухне обязательно между нижним и верхним ярусом гарнитура с отступом от столешницы в 10 см. Допускаются розетки на расстоянии 15 см от пола;
Для комнаты на каждые 6 квадратов – 1 розетка. Для кухни – 1 розетка на каждые 2 квадрата;
В соседних комнатах розетки и выключатели делайте друг напротив друга.

Наглядно правила составления схемы представлены на рисунке ниже.

Перечень необходимых дополнительных материалов

Если вы решили провести электропроводку в квартире своими руками, следует позаботиться о покупке следующих материалов:

для монтирования системы освещения применяют провода марки ВВГ с допустимым сечением 1,5 квадратных миллиметра, а для розеток — трехжильный кабель с сечением 2,5 квадратных миллиметра;
устройства защитного отключения (УЗО) и автоматические выключатели. УЗО используется для защиты системы от утечки тока, а автоматы предотвращают короткие замыкания;
распределительные коробки;
электрический щит выбирают в зависимости от количества автоматов, УЗО. Если предполагается монтирование большого количества элементов, то нужно приобретать щиток больших размеров. По структуре различают металлические и пластиковые конструкции, специалисты советуют устанавливать металлические, так как они более прочные и эксплуатируются продолжительное время;
соединительные изолирующие элементы (СИЗ) – изолента, дюбель-гвозди, клипсы.

Разработка схемы электроснабжения

Для составления схемы планируемой электропроводки рекомендуется воспользоваться общим планом квартиры. Это позволит отметить требуемые места расположения розеток, выключателей и электрооборудования. Необходимо учитывать следующие факторы:

общая нагрузка электроприборов;
наличие охранной или пожарной сигнализации;
необходимость в прокладке сетевых кабельных линий.

Крупные потребители электроэнергии рекомендуется подключать через отдельную розетку. Это может быть электроплита, сплит система и так далее. Линии освещения и розеток также лучше разделить. Можно воспользоваться типовыми схемами для двухкомнатных и трехкомнатных квартир.

5 этапов замены проводки в хрущевке

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов

Также читают:

Монтаж электропроводки в квартире
Как выбрать УЗО
Как собрать электрический щит

Замена электропроводки в панельном доме или хрущевке своими руками: обучающее видео

После решения по замене проводки в панельном доме, либо кирпичном, необходимо определиться с типом кабеля. Приоритет, конечно же, остается за медным проводом. Его характеристики намного выше алюминиевого аналога. Хотя он и подвержен окислению, но этого можно избежать, покрыв его концы слоем припоя. Обязательно стоит учитывать сечение жилы.

[su_youtube url=»https://www.youtube.com/watch?v=F6bM8NW8Sc8″]https://www.youtube.com/watch?v=EAw5MVgzby8

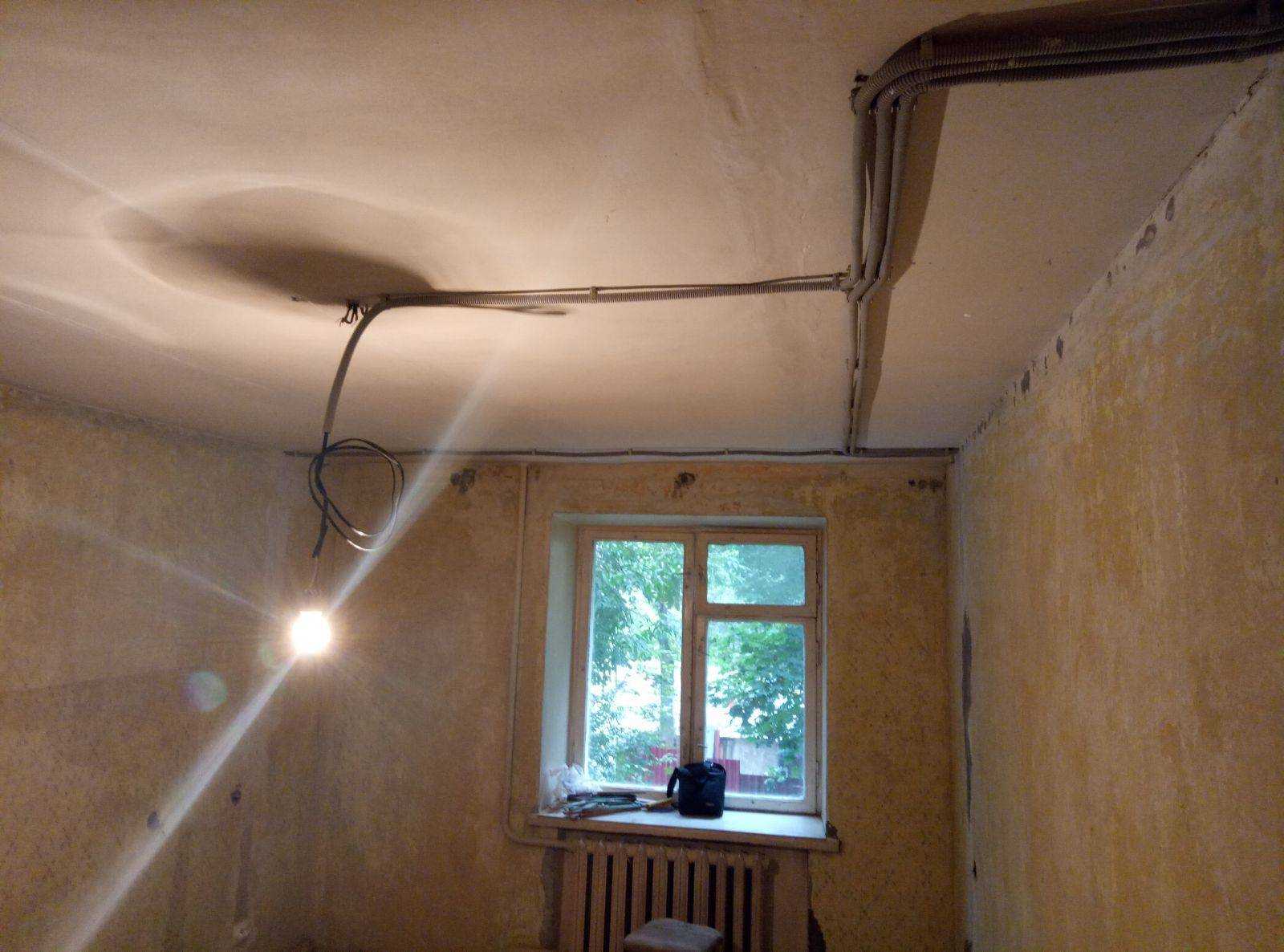

Проще происходит замена электропроводки в квартире открытого типа, потому что на скрытую проводку затрачивается намного больше времени и усилий. Облегчается процесс замены тем, что при открытой прокладке легче произвести замену проводки в квартире, видео в этой статье покажет поэтапную замену электросети.

После того, как демонтирована старая проводка, приступают к разметке новых электросетей. Намечают новые розетки, потому что старые не соответствуют требованиям владельцев, и выключатели, более удобные в эксплуатации. Их положение должно быть комфортным. Для проводки можно использовать и старые штробы в стене, но дополнительно сделать новые — станет неплохим вариантом.

Соединяют провода в распределительных коробках. Чтобы не было искрения контактов, медные проводники вместе с алюминиевыми рекомендуется стыковать только через специальные переходники. Это исключит перегрев и другие нежелательные эффекты.

После монтажа при замене проводки рекомендуется проверить ее на отсутствие короткого замыкания и работоспособность всей сети. В этом может помочь тестер, либо фазовый индикатор. Заделка каналов раствором штукатурки завершит этап замены электропроводки.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Проблемы со старыми домами

Строительство хрущевок пришлось на 1958-1985 гг. в рамках урбанизации. Электролинии в них отличаются в зависимости от серии застройки:

Здания периода 1963 года – места для распределительной коробки, штробления, соединения проводов оставались на усмотрение электрика;
Панельные дома 1965 года – разводка провода и скрытая укладка осуществлялись в каналах панельных плит;
Многоэтажки 1974 года – относятся к типовой постройке по требованиям Единого каталога стройдеталей. Проводку по причинам низкого качества каналов в плитах прокладывали в ниши под полом верхних этажей, выводя кабели через сквозную штробу перекрытия.

Типовые расположения каналов электропроводки В 60-х – 70-х гг. не предполагали такого количества электроприборов, поэтому сеть выдерживала максимальную нагрузку в 3,5 кВт. Суммарная мощность современных чайника и утюга составляет 4 кВт.

Схема электропроводки в хрущевке двухкомнатной стандартной планировки включала несколько ламп, утюг, радиоприемник. Алюминиевый кабель, популярный во времена Хрущева, также имел недостатки:

со временем разламывался при незначительных изгибах;
требовал полной замены 1 раз в 20 лет;
под напряжением подвергался электрокоррозии, что становилось причиной возгораний.

В 1960-1980 гг. было принято заземлять электролинию по схеме с глухо заземленной нейтралью. В конце ХХ века в РФ принимается схема TN-C-S, которой хрущевки не соответствуют.

Перечень инструментов и расходников

Для работы потребуются:

Перфоратор и оснастка для него: бур, коронка и лопатка.
Штроборез или болгарка с алмазными дисками.
Указатель фазы (индикаторная отвертка).
Мультиметр.
Кусачки.
Плоскогубцы.
Инструмент для удаления изоляции.
Плоская и крестовая отвертки.
Молоток и зубило.
Кельма, емкость для замешивания раствора (заделки штроб).
Рулетка.
Детектор скрытой проводки.

В ходе работ используются такие материалы и изделия:

Гофра.
Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
Дюбель-хомуты для крепления кабелей.
Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.

Срок эксплуатации

Проводка не бывает вечной, поэтому следует понимать, что потребуется ее повторная замена через определенное количество времени. Алюминиевая проводка служит не более 20 лет, а срок эксплуатации медной в два раза больше – 40 лет

Важно знать! Именно по этой причине рекомендуется при проведении ремонта в доме заменять всю алюминиевую проводку на медную, так как она прослужит гораздо больше времени

Возводя новые здания, алюминиевая проводка уже не используется, а в старых заменяется. Замена проводки в хрущёвке является обязательной, так как эти здания были сооружены более полувека тому назад.
