Схема светодиодной гирлянды

Ремонт — что делать, если кнопка сетевого фильтра сломалась

Если при включении кнопки сетевого фильтра начинают раздаваться посторонние звуки, которые сопровождаются запахом плавящейся пластмассы, устройство следует сразу же обесточить. Далее нужно разобрать сетевой фильтр и проверить состояние контактов на выключателе.

Для этого понадобятся следующие инструменты:

• паяльник,
• крестовая отвертка,
• тестер,
• наждачка-нулевка.

Если контакты прогорели, то показания тестера это подтвердят (в данном случае напряжения на выходе с кнопки в положении «Вкл.» не будет). Чтобы почистить контакты, выключатель нужно:

1. Разобрать корпус сетевого фильтра, открутив монтажные винты;
2. Выпаять кнопку и извлечь из корпуса фильтра. Кнопку удерживают в корпусе пластмассовые зажимы, которые следует аккуратно отжать.
3. Разобрать. Для этого нужно отсоединить клавишу, подцепив ее плоской отверткой.
4. Достать контакты и очистить от черного нагара.
5. Собрать кнопку. После этого кнопку собираем в обратной последовательности, устанавливаем на место и припаиваем.

Если контакты прогорели очень сильно и расплавили пластмассу корпуса выключателя, его следует полностью заменить.

Для этого нужно:

1. Разобрать фильтр;
2. Выпаять кнопку;
3. Извлечь из корпуса выключатель;
4. Установить на его место новый (продается в магазинах радиодеталей, стоит порядка 30 рублей);
5. Припаять кнопку, собрать корпус фильтра.

Нередко кнопка на сетевом фильтре не работает по причине механических повреждений. Самый распространенный случай — поломка фиксаторов, которые удерживают клавишу выключателя в корпусе. В этом случае не обязательно покупать новую кнопку — фиксаторы можно восстановить.

Для этого понадобятся следующие материалы и инструменты:

• шуруповерт (или дрель) и сверло диаметром 3,5 мм;
• зубочистка;
• ватная палочка;
• бокорезы.

Сам процесс очень прост:

1. В клавише просверливается сквозное отверстие, в которое вставляется ватная палочка (она будет выполнять роль фиксатора).
2. Внутрь ватной палочки для большей жесткости вставляется зубочистка. С двух сторон импровизированный фиксатор подрезается бокорезами таким образом, чтобы с каждой стороны он выступал приблизительно на 3-4 мм.
3. Теперь остается вставить клавишу в корпус — для этого достаточно слегка отогнуть бортики посадочного места отверткой.

ВИДЕО ИНСТРУКЦИЯ

Немного теории

Из школьного курса физики известно, что ток переменного типа в сети дома является синусоидальным. То есть, сила тока и его напряжение меняются по синусоиде, где центральная ось, вокруг которой происходят колебания, это время. Эти колебания симметричные. Так вот за 1 секунду разница значений напряжения попадает в предел от +310 В до -310 В. И этих колебания за секунду происходит 50 раз, что и является напряжением 220 В. 50 колебаний измеряются герцами. Кстати, в зарубежных сетях этот показатель равен 60 герцам.

Конечно, симметрия колебаний – это идеал, до которого нашим сетям далеко. Скачки, импульсы, искажение синусоиды по длине и высоте – это всего лишь малая часть того, что творится в наших сетях переменного тока. Конечный результат такой чехарды – выход из строя бытовой техники. Чаще всего от этого страдают телевизоры, компьютеры, музыкальные центры, радиотелефоны и прочие.

Искажение синусоиды в сети переменного тока

Что же является причинами искажения синусоиды?

• Атмосферное перенапряжение.
• Пуск или остановка мощных электропотребителей. К примеру, водяного насоса, которым производят полив сада или огорода.
• Короткое замыкание в подстанции на высокой ее стороне.
• Всевозможные переходные процессы, связанные с переключением трансформатора.

То есть, получается так, что любое искажение синусоиды – это, по сути, комплекс других синусоид, которые имеют свою амплитуду и размеры. Оптимальный же вариант – это одна синусоида с определенной частотой волны и ее амплитудой. В данном случае частота должна быть 50 герц, а амплитуда 310 вольт. Все остальные амплитуды необходимо просто погасить.

Импульсные помехи

Все помехи, о которых было описано выше, поддаются математическим объяснениям. Поэтому с ними легко справиться. Но есть и другие, которые не поддаются прогнозированию. Это так называемые импульсные помехи, а точнее сказать, броски напряжения, которые могут возникнуть в любой момент. Во-первых, они краткосрочные. Во-вторых, при их появлении резко вырастает напряжения до высоких величин, что негативно сказывается на техническом состоянии бытовой техники.

Броски напряжения

Импульсные помехи необходимо подавить. Именно для этого и используются сетевые фильтры.

Создание гирлянды своими руками

Светодиоды для изготовления гирлянды

Гирлянда из светодиодов своими руками может быть не хуже магазинной. Создать ее несложно. Для этого понадобятся:

• паяльник;
• изолента;
• термоусадочная трубка;
• светодиоды;
• резисторы;
• блок питания.

Изготовление светодиодной гирлянды своими руками

Алгоритм работы следующий:

• Определение расстояния между диодами.
• Нанесение маркером меток на проводе в тех местах, где будет установлена лампа.
• Удаление в помеченных местах изоляции.
• Нанесение на участки припоя.
• Закрепление на припой светодиодов.
• Изоляция соединений. Также нужно сделать герметизацию с помощью силиконового герметика.
• Подключение токоограничивающего резистора и блока питания.

Источник

Схема, устройство и принцип работы контроллера для гирлянд

Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.

Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGBсветодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты»

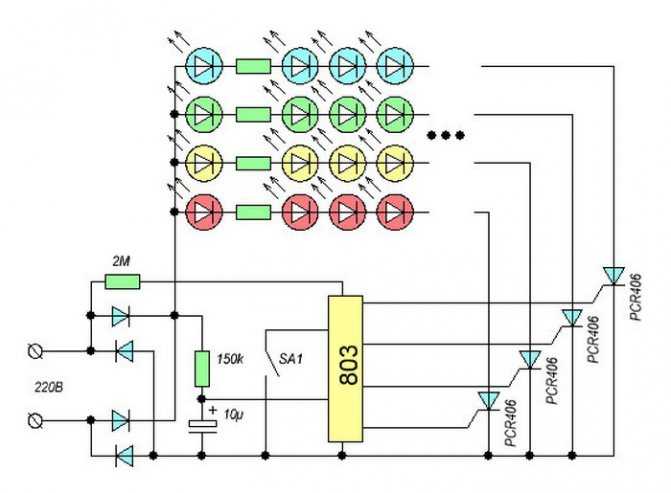

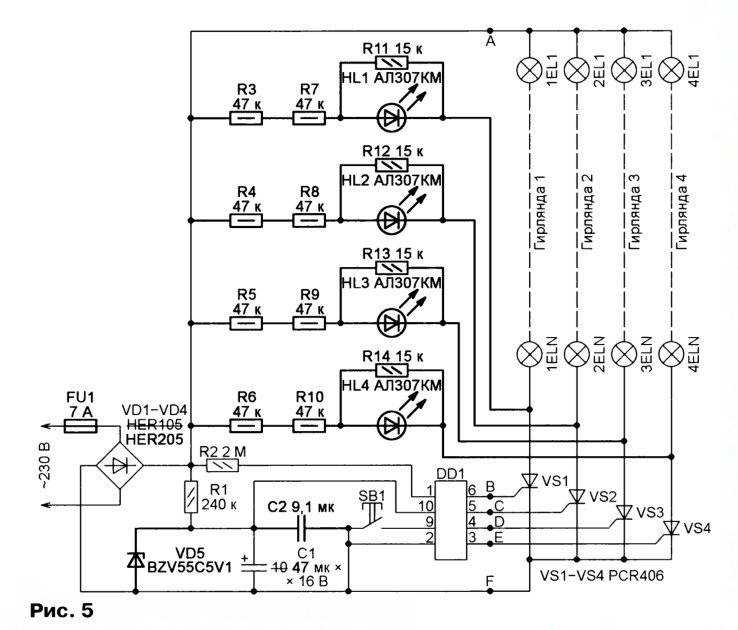

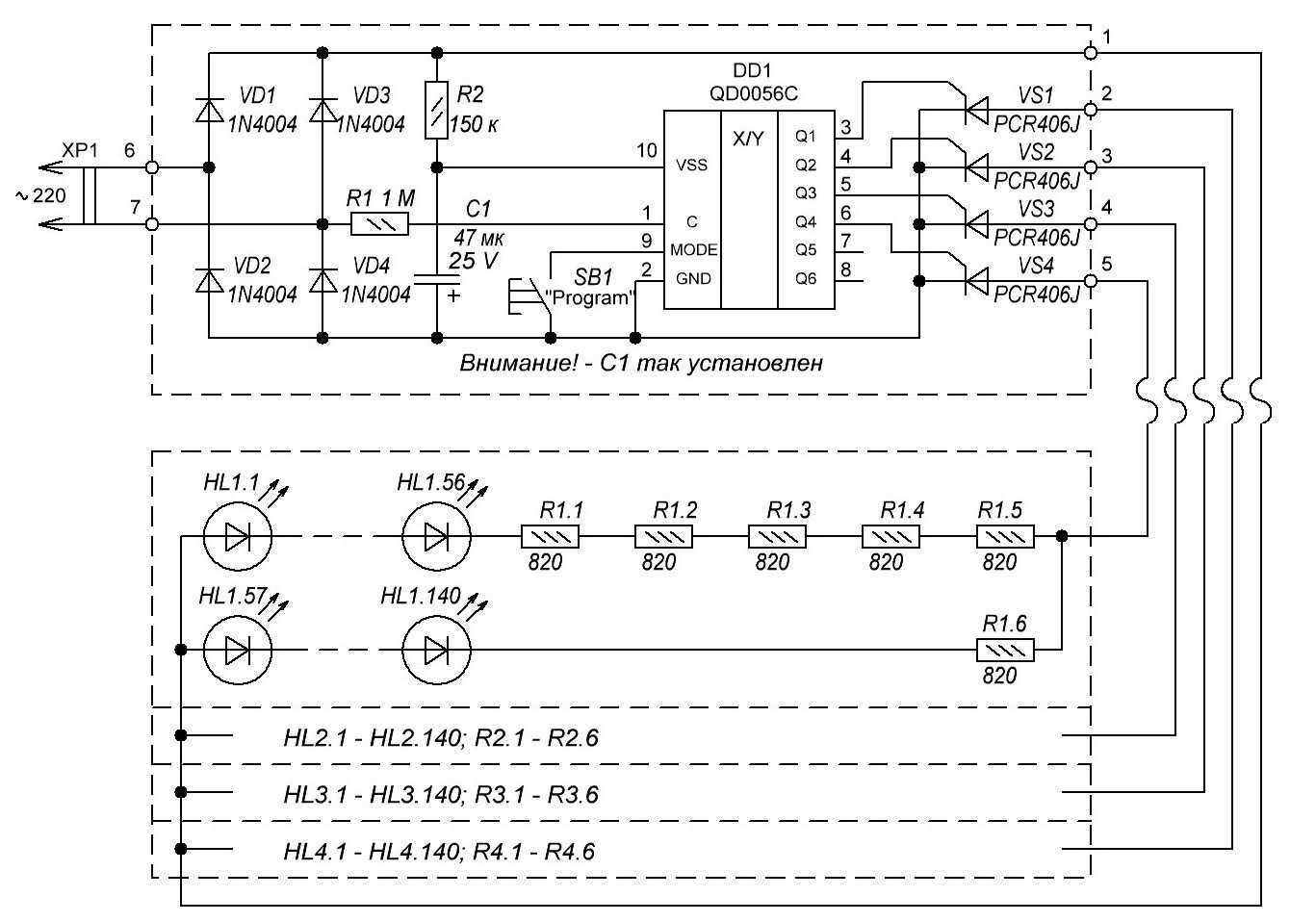

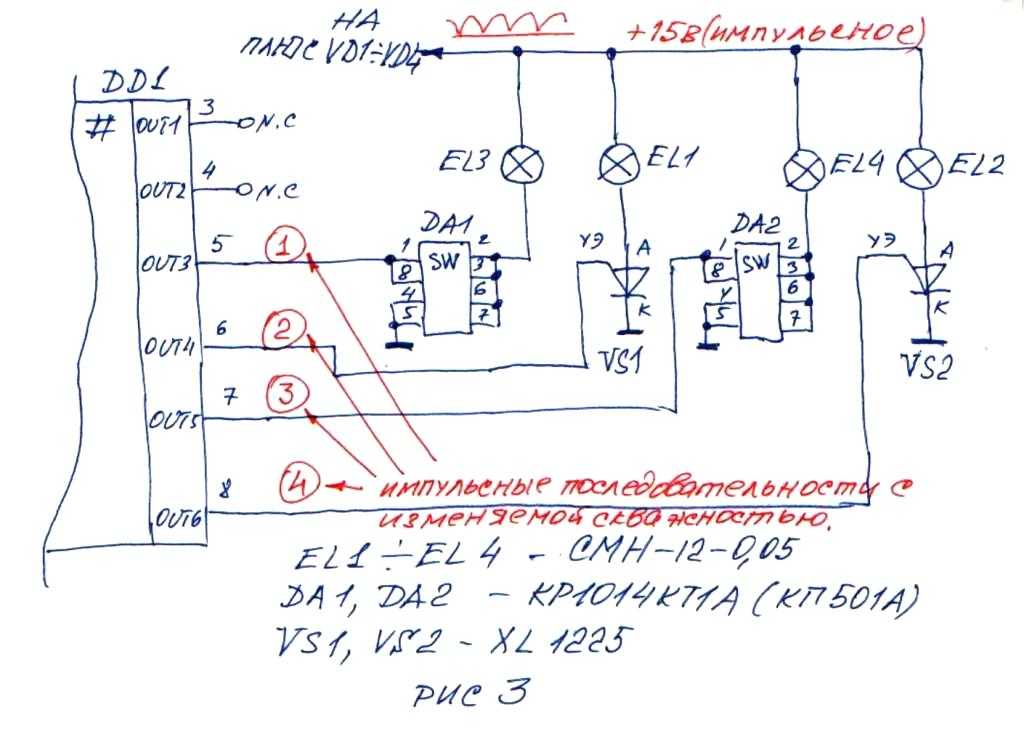

Электрическая схема и принцип работы контроллера

Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.

Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.

Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.

К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.

Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.

Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.

Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.

Устройство и конструкция контроллера

Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.

Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.

Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.

В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.

Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.

Типы LED гирлянд

Светодиодная гирлянда «Бахрома»

Светодиодная электрогирлянда характеризуется такими параметрами как мощность, число светодиодов, схема строения, длина.

По конструкции изделия бывают:

• Традиционные. Представляют собой нить, на которой закреплены диоды. Имеют длину 5-12 метров.
• Световые занавесы — «дождь» или «водопад». Несколько светящихся нитей закреплены через определенный промежуток на одной.
• Бахрома. Гирлянда-штора на окно светодиодная является разновидностью дождиков, отличается меньшей длиной и разным уровнем нитей.
• Световые сетки. Нити соединены в сеть.
• Гирлянды для деревьев, которые называются клип-лайт.
• В форме шаров и сосулек.

Каждый из перечисленных видов находит свое применение в разных сферах.

Проблемы и их решения

Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.

Плохое качество пайки

Некачественная пайка питающих и отходящих проводников — наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.

Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.

Еще один способ избежать проблем с проводами — отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.

Повреждение светодиода

Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.

Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть — на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.

Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.

Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.

Хаотичное мерцание

Еще одна распространенная проблема — беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.

Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации — выглядит несколько раздутым.

Выход из данной ситуации — замена конденсатора. Его номинальное значение всегда написано на корпусе.

Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.

Нет света на одном из участков

Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:

1. Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
2. Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы — диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.

Тусклое освещение

Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.

Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина — некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.

Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.

Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.

Разбитые лампы

Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.

Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.

Схема и конструкция

Особенность гирлянды — в технологии её изготовления: для уменьшения риска механического разрушения светодиодов под действием растягивающего усилия, создаваемого соединительными проводами, припаянными к их относительно длинным выводам, в данной гирлянде выводы перед монтажом укорочены до 3 мм.

А чтобы при пайке на таком близком расстоянии от кристалла не повредить светодиод, использован припой с низкой температурой плавления (96 °С) — сплав Розе, содержащий, кроме олова и свинца (по 25 %), ещё и висмут (остальное).

Рис. 1. Схема подключения светодиодов к сети 220В.

Выводы светодиодов для гирлянды рекомендую обрезать не кусачками, а ножницами, чтобы не образовывались острые кромки, и после пайки трёх слоёв маникюрного лака было достаточно для безопасной электроизоляции.

Для соединения светодиодов друг с другом и с сетевой вилкой используют провод МГТФ сечением (по меди) 0,1 или 0,12 мм2 во фторопластовой изоляции (предпочтителен потому, что его изоляция при нагревании не деформируется).

Концы проводов, припаиваемых к светодиодам, предварительно облуживают обычным оловянно-свинцовым припоем. Это необходимо для того, чтобы во время пайки их к светодиодам сплавом Розе скрученные концы проводов не расплетались с образованием острых выступов (которые потом будет трудно хорошо изолировать лаком), а оставались круглыми.

При лужении проводов лучше использовать не канифоль (она при пайке сплавом Розе не расплавится), а так называемую паяльную кислоту, представляющую собой раствор хлористого цинка, т. е. продукт химической реакции цинка с соляной кислотой. Проволоки, из которых состоит жила провода, перед лужением нужно обязательно скрутить, и чтобы скрутка оставалась круглой, во время лужения на неё не давить.

Перед припаиванием проводов обрезанные выводы светодиодов следует тщательно зачистить острой бритвой со всех сторон, а затем облудить сплавом Розе с паяльной кислотой, иначе пайка будет непрочной и провода могут потом оторваться.

Завершив монтаж, все места пайки и прилегающие участки свободных от изоляции проводов и выводов светодиодов необходимо покрыть не менее чем тремя слоями маникюрного лака.

В гирлянде автора светодиоды между собой соединены отрезками провода длиной около 150 мм, от крайних светодиодов до сетевой вилки — примерно 1,7 м.

На расстоянии примерно 150 мм от вилки на проводах расположена пластмассовая коробка размерами 65x40x20 мм, в которой находятся диод VD1 и резистор R1 (МЛТ-2). Для крепления проводов в одной из её стенок просверлены два отверстия под винты М3.

Внутри коробки которого включены диод и ркаждым из концов провода, в разрыв езистор, сделан один виток вокруг своего винта, после чего провода прочно зажаты между стенкой коробки и картонными шайбами, поверх которых на винты надеты металлические шайбы и навинчены гайки.

Диод и резистор висят на проводах, от винтов и гаек они надёжно изолированы изоляционными трубками и лаком. Вместо Д226 можно применить любой кремниевый диод с прямым током не менее 50 мА и обратным напряжением не менее 400 В (например, КД209А- КД209В, 1 N4004-1 N4007 ит. п.).

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

• Некачественный контакт на проводах.
• Поломка одного из светодиодов.
• Неполадки с конденсатором.
• Перегорел резистор.
• Проблемы с диодным мостом или тиристорами.

Некачественная пайка

При отсутствии работы секции светодиодов необходимо проверить контакты платы Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

Прозвон проводов гирлянды мультиметром В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Светодиоды припаяны, поэтому просто их вытащить, как обычную лампочку, не получится. Для проверки придется прокалывать изоляцию до появления медных жил. Мультиметр должен быть переведен в режим прозвонки. После нужно последовательно прокалывать питающие проводки рядом с каждым подозрительным светодиодом по всей длине цепи.

Хаотические мигания лампочек

При хаотичном моргании проблема заключается в электролитическом конденсаторе При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

Проверка платы переподключением проводов Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

Подписка на рассылку

Выключатели с индикатором (с подсветкой)– это удобные устройства, которые позволяют быстро найти выключатель в темной комнате. Подсветка осуществляется при помощи неоновой лампы, установленной в корпусе выключателя.

С их появлением функциональность выключателей возросла, но и проблем не уменьшилось. Ведь каждый механизм имеет свои особенности.

Как устроен выключатель?

Фаза, приходящая к данному выключателю, подключается на L — входящий контакт (рис.2), а с выходящих контактов уходит на освещающие лампы. Подвижные контакты при этом замыкаются между собой.

Устанавливается цепь подсветки, которая включает резистор и «неонку» — неоновую лампочку, и припаиваются к контактам L1 и L. Таким образом, когда контакты L и L1 разомкнуты, неоновая лампочка горит, а при включении света данные контакты замыкаются подвижным контактом, что исключает из схемы цепь подсветки.

На что обратить внимание?

При выборе выключателя с индикатором необходимо оперировать мощностью потребления всех осветительных приборов, подключаемых к выключателю. На внутренней стороне выключателя указывается маркировка и номинальный ток (максимально допустимый) ток. В основном выключатели производятся на ток 10 и 16 А и соответственно максимальная мощность подключения для них составляет 2,2 и 3,5 кВт.

Так же необходимо отметить, что не стоит использовать выключатели с подсветкой для работы с энергосберегающими (люминесцентными) лампами. Потому как в выключенном состоянии мерцает энергосберегающая лампа, а такое «поведение» лампы вряд ли кого-то обрадует.

В настоящее время есть специальные виды осветительных приборов — лампа мерцающая свеча, которые имитируют трепетание пламени на ветру.

Почему мигает лампа при установке выключателя с подсветкой?

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа. Дело в том, что когда выключатель находится в отключеном состоянии, ток, проходя через цепь сигнальной неоновой или светодиодной лампочки, заряжает конденсатор ЭПРА, который находится внутри лампы. Это является распространенной причиной, почему мерцают энергосберегающие лампы – напряжение достигает величины срабатывания и лампа вспыхивает, после чего конденсатор разряжается и процесс повторяется снова, по мере заряда.

Если выключенная лампа мигает, можно убрать подсветку из выключателя или параллельно лампе поставить резистор, либо другой конденсатор.

В настоящее время некоторые производители осветительных приборов учли проблему, когда после выключения лампа мигает, и решили её посредством шунтирования ламп либо увеличения времени задержки включения – плавный пуск.

У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа.

Данный вариант решения проблемы, когда мигает светодиодная лампа, является оптимальным. На набор мощности данных ламп технологически отводится 1-2 секунды, однако к недостаткам данных ламп можно отнести набор полной яркости только через 1-1,5 минуты.

Еще одной причиной, почему мерцают лампы, может быть неправильное подключение, когда через выключатель идет ноль, а не фаза. Таким образом, если светодиодные лампы мерцают, можно произвести переподключение выключателя самостоятельно или вызвать для этого специалиста. Кроме того, если мигает люминесцентная лампа, это может не зависеть от качества самой лампы. В таком случае нужно попробовать отключить индикатор.

Таким образом, приобретая выключатель с индикатором, лучше всего подобрать лампы с плавным включением, а при установке тщательно проверить правильность подключения проводов, в таком случае проблемы, когда энергосберегающая лампа мигает после выключения, будут не страшны.

Выключатель с подсветкой весьма практичен. В темноте его не придется искать наугад, чтобы включать свет. Однако на практике такое устройство порой создает большое неудобство – моргание лед- или энергосберегающих ламп в выключенном состоянии. Поэтому рассмотрим, как своими руками отключить в выключателе светодиод, из каких основных частей он состоит и в чем заключается принцип его работы, а также из каких основных этапов состоит процедура обесточивания индикатора.
