Проводка в дачном доме своими руками: как развести по участку, схема

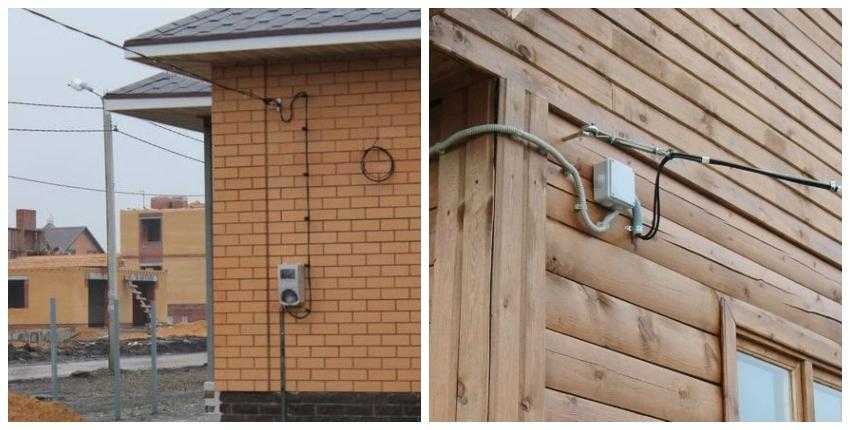

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Планы на будущее

Пока все. Впереди вся зима для проектирования схемы и электрического щитка.

Хочу сказать про проектирование. У IEK в каталоге есть информация для проектировщиков (про других производителей не знаю, например у Schneider Electric или АВВ я такого не нашла). Это файлы в формате dwg  (AutoCad) и step (Unigraphics). Это очень упрощает разработку.

К сожалению, не для каждой позиции каталога такой богатый набор файлов, но всегда можно подобрать что-то очень близкое по габаритам. У некоторых производителей вообще есть фирменные программы для проектирования щитков.

Напоминаю, что на канале Дзен СамЭлектрик опубликована похожая статья в рамках этого Конкурса, от другого Автора. —

Подготовка к монтажу и выбор материалов

В первую очередь составляется детальный схематический план размещения электропроводки. Кроме самих линий, в нем определяются точные места расположения точек и узлов. В схеме отражаются все выключатели, розетки, приборы освещения, распределительные коробки и другие элементы. Готовый план точно переносится на стены. Для быстроты и удобства расчетов нередко используются типовые проекты или компьютерные программы.

Перед тем как начинать монтаж электропроводки в гипсокартоне, необходимо сделать правильный выбор сечения кабелей и проводов, размещаемых под гипсокартоном. Для этого необходимо знать с какой максимальной нагрузкой будут работать приборы в процессе дальнейшей эксплуатации. Слишком большое сечение приведет к увеличению затрат, а недостаточное – к замыканию при росте нагрузки в сети. Поэтому расчет и выбор кабеля должен производиться по следующим критериям:

• Величина максимальной мощности. Чтобы ее установить, необходимо сложить мощности всех приборов и электрооборудования, которые запланированы к использованию. Вероятность одновременного включения устройств крайне низкая, поэтому полученный результат нужно умножить на поправочный коэффициент 0,8. Точное сечение можно определить при помощи таблиц, в которых имеются данные для медных и алюминиевых проводов.
• Сила тока. При расчетах этого параметра учитывается средняя суммарная мощность всех бытовых приборов, умноженная на 1,5.
• Длина кабельной линии, влияющая на потери тока и величину общего сопротивления. Для расчетов используется специальная формула, а полученные данные выражаются в процентах. Если данная величина будет больше 5%, то рекомендуется выбирать провод с увеличенным сечением.

Кроме проводов, потребуются распределительные коробки, выключатели, розетки и установочные коробки. Крепления осуществляется с помощью клеммных колодок, дюбелей и саморезов, независимо от способа монтажа гипсокартонных листов. При каркасном монтаже прокладка проводов осуществляется с помощью гофрированных трубок, закрепляемых клипсами.

Зачем нужны электропроводка, розетки и освещение на дачном участке?

И правда, зачем? Ведь любую проблему можно решить удлинителем метров на 10, ну в крайнем случае 20. Однако, позвольте спросить: вы точно уверены, что хотите видеть ваш участок в паутине проводов удлинителей? А если светильников или электрооборудования на участке несколько штук и все они разбросаны по территории?

Конечно, бюджетные решения хороши, если мы обустраиваем дачный домик, в который приезжаем от случая к случаю. Но если речь идет о полноценном частном доме, в котором вы планируете жить постоянно, лучше все-таки все делать «по уму»: ваш участок, ваш сад, ваш газон должны выглядеть красиво и аккуратно. И будет варварством скрыть всю эту красоту паутиной проводов.

Что же делать? К счастью, решение этой проблемы есть. Правда нужно будет потратить немного денег и времени, зато вы навсегда избавитесь от кучи проводов в вашему саду. Речь идет о разводке скрытой электропроводки по вашему участку.

Основные требования к электропроводке в частном доме

Проектирование проводки выполняют с учетом норм СНиП, ПУЭ.

К ним относятся такие требования:

1. Распределительный щиток с автоматом размещают на расстоянии 1,5-1,7 м от пола.
2. Кабели укладывают горизонтально или вертикально. Наличие скошенных линий недопустимо.
3. Провода отводят от распределительных коробок, розеток и защитных автоматов под прямым углом. То же правило касается поворотов линий. Размещать кабели по диагонали нельзя.
4. От проемов до проводов оставляют расстояние более 15 см.
5. Розетки монтируют на высоте 30-50 см от пола. Для выключателей это расстояние увеличивают до 80-90 см.

Как правильно осуществлять разметку

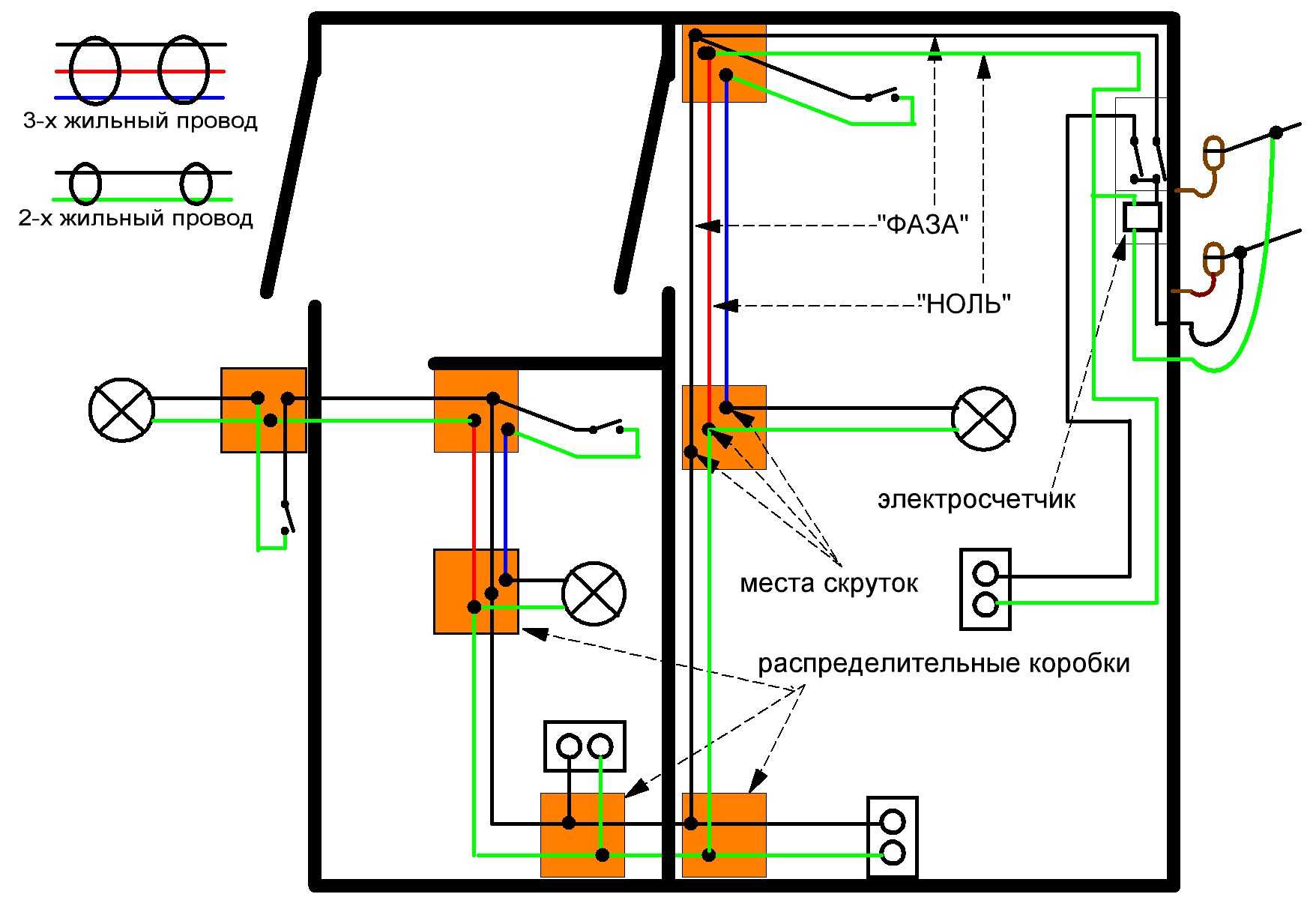

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема).Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Грамотное подсоединение щитка

Разводка силовых кабелей

Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.

1. Душевая комната.

Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.

1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.

1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.

1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.

1.4 Выключатель электроосвещения должен находится вне помещения.

1.5 Корпуса электроприборов заземляются.

1.6 В цепи питания душевой комнаты обязательна установка УЗО.

Номера электрооборудования душевой на плане (рис 3) (5) и (6):

5. Электрический электронагреватель 2000 ватт.

6. стиральная машина, мощность 2000 ватт,

подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.

2. Кухня.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Номера электрооборудования на плане кухни (7), (8), (9), (14),

7. Холодильник 250 ватт,

8. Посудомоечная машина 2000 ватт.

9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.

14. Вытяжка. 300 ватт.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.

№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.

В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:

Номер провода кабеля	Участки прокладки кабеля.	Сечение провода кв. мм.
1, 2, 3	Эл. Щит (4) – Душевая – Розетка (12)- Водонагреватель (5)	1,5
4, 5, 6	Эл. Щит (4) – Душевая – Розетка (12) — Стиральная машина	1,5
7, 8, 9	Эл. Щит (4) – Кухня – розетка(13) — электропечь с духовкой	4,0
10, 11, 12	Эл. Щит (4) – Распаечная коробка №4-распаечаная коробка №3	4,0
13, 14, 15	Распаечная коробка № 4 –розетка в туалете (3)	1,5
16, 17, 18	Распаечная коробка № 3 – Розетки кухни (3)	2,5
19, 20, 21	Эл. Щит (4) – Распаечная коробка №1	4,0
22, 23, 24	Распаечная коробка № 1- Розетки спальни	2,5
25, 26, 27	Распаечная коробка № 1 – Распаечная коробка №2	2,5
28, 29, 30	Распаечная коробка № 2 – Розетки спальни и розетки зала.	2,5

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Какой инструмент нужен?

Перед началом основной части работы, рекомендуется собрать и подготовить все необходимые инструменты. Для пошаговой прокладки электропроводки обеспечьте наличие следующих инструментов:

• Кто может выполнять электромонтажные работы?

• Как удобно размотать бухту кабеля на объекте при электромонтаже

• Электрические кабели. Назначение и критерии выбора

• молотка;
• стандартного набора отверток;
• индикаторной отвертки;
• штробореза;
• перфоратора;
• тестера;
• плоскогубцев.

Кроме основных приборов, также будут необходимы такие приспособления, как рулон изоленты, бирка для разметки, клемники. На чем категорически запрещено экономить – это на электрощите. От его качества зависит, насколько надежной и безопасной будет электрическая сеть.

Наружная проводка

В отличие от городских квартир, где вся разводка располагается в пределах жилого помещения – в загородном доме имеются участки (пристройки типа гаража, например, или хозяйственные мастерские), находящихся вне дома. Прокладываемая проводка в этом случае подвержена воздействию всевозможных факторов, включая климатические и нуждается поэтому в дополнительной защите.

Монтаж наружной электропроводки

Наружная электропроводка по кирпичному фасаду в гофрированной трубе

Наружная открытая электропроводка в пристройке

Наружная проводка по деревянной стене

Монтаж электропроводки по наружной деревянной стене

Монтаж прожектора на наружной кирпичной стене

Проводку в помещениях, расположенных вне жилого строения, допускается монтировать в металлических кабельных каналах или трубах, проводимых сквозь деревянные перегородки и перекрытия дома. Если по условиям проведения монтажных работ металлические трубные изделия не используются – в местах прохода кабеля через стены и перегородки должны устанавливаться специальные стальные гильзы. С их помощью удается надежно защитить провода от механических деформаций.

Схема электропроводки, содержащая трассы прокладки проводов по фасаду зданий, допускает применение для их защиты не только металлических труб, но и стальной витой гофры. Сразу отметим, что для наружных поверхностей построек, отделанных покрытиями из легко воспламеняемых и сгораемых материалов, этот способ считается единственно допустимым. Для фасадов зданий, покрытых несгораемыми отделочными материалами, возможен открытый способ монтажа с применением пластиковой гофры.

Во всех случаях механическая защита кабеля не исключает необходимости герметизации оболочки, исключающую возможность попадания внутрь даже небольших количеств испарений и влаги.

Указанная техническая мера существенно снижает вероятность скопления влаги в районе расположения уличных светильников. При выборе подходящей для этих целей марки проводного изделия обычно исходят из наличия у него соответствующей защиты. Для наружной установки она должна соответствовать показателю не ниже IP44.

В заключение отметим, что монтаж электропроводки в частном доме – достаточно сложная процедура для того, чтобы заниматься ей без специальных подготовки. Для получения нужного результата потребуется ознакомиться со всеми представленными здесь материалами, а также освоить основные приемы работы с электротехническими компонентами и силовым оборудованием.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла16Не помогла

Особенности монтажа электропроводки в частном доме

Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.

Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.

Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.

Разводка электропроводки по участку. Что нужно учесть?

Разумеется, первым делом нужно подключить к электросети дом. Провести проводку, установить распределительные щиты, счетчики. Без этого ни о какой электрификации участка не может идти и речи, поскольку вся система запитывается от вашего дома.

Далее стоит подумать об освещении участка. Первым делом можно установить светильники на крыльце, террасах, стенах дома. Так вам будет удобнее работать в саду в темное время суток, с большей безопасностью использовать различные садовые инструменты (особенно автоматические, оснащенные электроприводом или мотором, такие как газонокосилка, воздуходувка для листьев или скарификатор) и, разумеется, более комфортно отдыхать на вашем участке.

Конечно, если ваш участок большого размера одних светильников на доме будет недостаточно. Для того, чтобы сделать эффективное освещение участка, вам понадобится сделать дополнительные светильники, розетки, а следовательно — провести к ним провода.

Так что создание дополнительных электрических точек в саду необходимо, в первую очередь, для установки освещения. При чем здесь ваша фантазия уже не будет ничем ограничиваться. При помощи красивых фонарей, лампочек и легких гирлянд вы можете создать уникальную подсветку участка. Более того, благодаря эффективному уличному освещению, вы сможете безопасно передвигаться по саду не только днем, но также вечером, и даже ночью

Что же важно учесть при проектировании и установке электрооборудования в вашем саду?

Определяя местоположение будущих розеток и светильников на участке, следует учитывать:

1. Безопасность людей (т. е., чтобы при ходьбе и перемещению по участку они не задели провода);
2. Удаленность от дома (чем дальше новая электрическая точка будет находиться от дома, тем сложнее и дороже будет ее подключить);
3. Функциональность новой точки (для чего она будет использоваться: для освещения, для подключения приборов или садовых инструментов и т. д.);
4. Площадь освещения (для точек, предназначенных для установки светильников в саду).

Монтаж электропроводки в деревянном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований: Используются самозатухающие провода и кабеля с отличной изоляцией. Коробки распределительные и установочные должны быть металлическими.

Все соединения герметизируются. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением.

При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично. Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Состояние электрики в доме на сегодняшний день

На данный момент электросеть в моем доме требует модернизации. Расскажу подробнее.

Имеем загородный дом типа “дача”,  не предназначенный для жизни зимой.  Половина первого этажа – кирпичная, веранда (кухня) и второй этаж – деревянные. Это накладывает первое и главное ограничение выбора материалов и монтажа – негорючесть. Кроме того, зимой в доме влажно. Я пока не знаю, как буду обеспечивать стойкость электросети к влаге в воздухе. Пока просто запомню это как факт.

Проводка морально и физически устарела (освещения недостаточно, розеток мало и расположены неудобно, все соединения выполнены длинной скруткой, обнаружены скрутки многожильного и одножильного провода, обнаружились места коррозии и перегрева, сечения не хватает), монтаж был выполнен проводами типа «какие смогли достать».

Заземления нет и никогда не было. Да, это плохо.  С учетом того, что больше половины сети в доме уже обновлено и не требует срочного вмешательства – возможно что заземление я делать не буду.

Дополнительно – ввод в дом (фото 1) выполнен неправильно: соединение СИП (алюминий) и провода в дом (тип неизвестен, жилы – медь) выполнена скруткой (скрутка – это очень условно в данном случае). Это обнаружилось совершенно случайно. В таком виде он простоял примерно 5 лет с момента монтажа местным электриком из садоводства. С уровня земли просто не видно.

Дополнительно поясняю: над душой мастера во время работы не стояли, после – не проверяли, заплатили озвученную им сумму без торга.

Вместо одного провода 2х2,5мм2 проложено две пары проводов 2х1,5мм2. Сечения уже недостаточно, жилы окислились. Кроме того, один конец провода открыт всем ветрам и дождям. Капиллярный эффект сделал свое черное дело и однажды стало выбивать автоматы «просто так»* (*Просто так ничего не бывает).  После их замены оказалось, что вводные клеммы вместе с начинкой полностью окислены. Воде больше взяться неоткуда. Крыша целая, подтеков нет. А от повышенной влажности окислились бы вообще все клеммы на автоматах, но они были абсолютно чистыми.

Сети розеток и освещения не разделены, включаются одним общим автоматом.

Выбор провода и устройств

Тем, кто планирует сделать проводку в деревянном доме своими руками, начинать собственно монтаж надо именно с выбора и покупки кабеля, розеток и выключателей. Промышленность предлагает широкий ассортимент кабельно-проводниковой продукции, лучший выбор для деревянного дома – кабель NYM или ВВГ. Они имеют примерно одинаковые потребительские характеристики и сопоставимую стоимость.

Основной параметр, на который следует обращать внимание при выборе кабеля, – его сечение. Оно измеряется в квадратных миллиметрах и указывается в маркировке изделия

Пример – ВВГ 3х2,5. Это трехжильный кабель, сечение каждой жилы 2,5 мм2.

Важно определить, какое сечение оптимально для каждого конкретного участка схемы. В основном на розеточном участке используют медь 2,5–4 мм2 (точное значение зависит от предполагаемой мощности подключаемого оборудования)

Для освещения подойдет алюминий сечением 1,5–2,5 мм2.

Особых требований к выключателям не предъявляется. Они должны соответствовать пожеланиям владельцев и иметь привлекательный вид. Не стоит покупать дешевую продукцию неизвестных фирм. Вряд ли кому-нибудь понравится менять выключатель раз в месяц.

Розетки выбирают исходя из места их установки, ориентируясь на планируемую мощность нагрузки. Для телевизора или пылесоса достаточно простой розетки на 6 А, а вот для подключения калорифера стоит подыскать розетку мощнее, она должна быть 16 А и обязательно с заземлением.

На каждой ветке схемы необходимо предусмотреть устройство автоматического отключения, это особенно актуально для деревянных зданий. Его характеристики также выбираются исходя из потребляемой мощности. В случае частного дома достаточно автоматических выключателей на 16 А.

https://youtube.com/watch?v=HsJiGTS4cas

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Ввод кабеля и установка щитка

Для ввода в дачу самым надежным вариантом является прокладка силового кабеля в траншее на глубине не менее 80 см. Спуск со столба надо делать в металлическом гофре.

В траншее прокладывать в асбоцементной или пластиковой трубе. Воздушный способ прокладки неудобен из-за необходимости время от времени обрезать ветки деревьев касающихся кабеля.

Во время сильных ветров возможен обрыв линии.

В линиях электропередач используются алюминиевые провода, поэтому для снятия напряжения со столба потребуется тоже алюминиевый кабель.

Раньше энергетики позволяли прокладывать голый провод до трубостойки с изоляторами, а дальше можно было подсоединять кабелем к электросчетчику.

Теперь из-за хищений электроэнергии (энергетика тоже стала частной) они требуют прокладывать кабель со столба и до электросчетчика одним куском с последующим пломбированием места подключения к счетчику.

Щит электропроводки вместе со счетчиком и автоматами защиты надо расположить в доступном месте, лучше на входе в коридоре или отдельном помещении вместе с отопительной системой.

В любом случае электрощит должен находиться выше уровня земли на полметра. Рекомендуется устанавливать на такой высоте, чтобы было удобно осуществлять монтаж, и снимать показания со счетчика.

Сейчас в продаже много унифицированных электрощитков для подсоединения электропроводки. В них можно разместить счетчики с автоматами защиты от перенапряжений, устройства защитного отключения (УЗО) от токов утечки и шины заземления.

Ввод электричества в дом

Одним из самых сложных вопросов, с которыми приходится сталкиваться при подключении дома к электроснабжению – получение разрешения на ввод силового кабеля в частное строение. Со стороны организаций, ответственных за отпуск электроэнергии потребителю по конкретному ответвлению, в этом случае выступает «Энергосбыт». Чтобы законно оформить эту процедуру – от пользователя потребуется сначала разработать, а затем утвердить проект электроснабжения жилого дома. Помимо этого, необходимо будет подготовить технические условия на подключение силового кабеля с определенным типом питающего напряжения.

Поэтому многие хозяева частных владений предпочитают решать этот вопрос с помощью специалистов-энергетиков.

Воздушная линия

По завершении всех согласовательных процедур можно перейти к чисто техническим моментам, касающимся того, как проложить силовой кабель и организовать ввод электроэнергии в здание. Для этого в первую очередь потребуется отдельно рассмотреть каждый из обозначенных способов его подводки (по воздуху или в земле).

Воздушный ввод кабеля питания в частный дом
Алюминиевый кабель СИП-4

При этом способе организации подводки в загородных домах традиционно применяется специальный самонесущий провод под наименованием СИП-4. Количество жил в кабеле, а также сечение каждой из них зависят от параметров конкретной питающей сети. Для типового однофазного ввода необходимо завести двухжильный кабель, и как правило, хватает провода с сечением жилы порядка 16 мм2 (СИП-4 2х16). Для трехфазного ввода необходимо завести четырехжильный кабель того же сечения (СИП-4 4х16). При его прокладке согласно ПУЭ должны соблюдаться определенные пространственные соотношения по взаимной удаленности объектов, а именно:

Требования ПУЭ для ввода электричества в частный дом

Согласно п. 2.4.57 ПУЭ при прокладке воздушного кабеля параллельно линии фасада частного дома он должен быть удален от него на расстояние не менее, чем на 20 см. При наличии в строении в этом месте окон, балконов или террас указанное удаление должно быть не менее одного метра. Все остальные нормируемые ПУЭ расстояния указаны на приведенном справа фото. Второй вариант подводки силового провода для домашней электропроводки (в траншее) встречается крайне редко и поэтому в рамках этой статьи не рассматривается.
