Основные типы и марки кабелей

Приспособления для прокладки

Основные устройства помогающие прокладывать кабель в траншеях и туннелях — это ролики. В непосредственной близости от раскаточного барабана ставится приемный ролик.

Ширина его должна быть не меньше ширины самого барабана. Если у вас в комплекте инструмента отсутствует подобный ролик, его можно заменить самодельной конструкцией.

В ней, в качестве направляющих, применяют полиэтиленовые трубы. При скольжении полиэтилена по полиэтилену, очень низкий коэффициент трения. Поэтому такая конструкция во многих сложных условиях монтажа вполне оправдана.

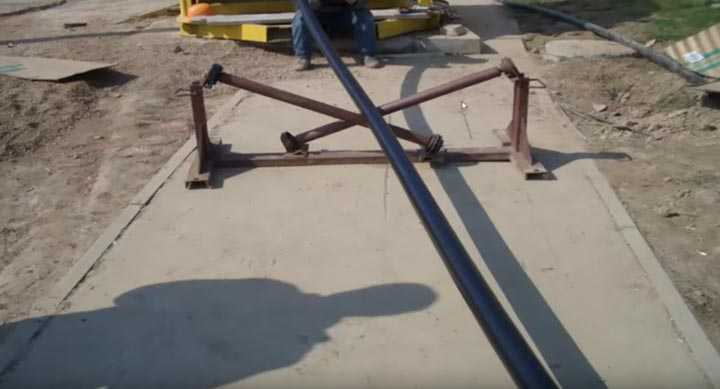

Перед непосредственным спуском кабеля в траншею (канал), ставится опорный ролик или желоб.

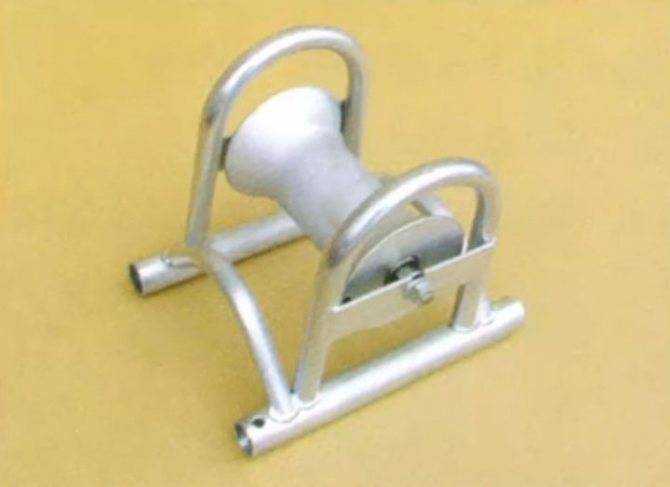

Уже в самой траншее используются простые линейные ролики. У них на раме должны быть отверстия. Через них ролик можно зафиксировать на любой поверхности.

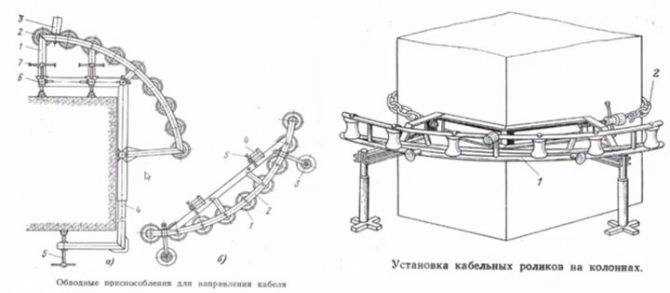

На углах трассы применяются поворотные ролики.

Причем через специальные крепления по бокам, можно собрать целую поворотную систему.

Помимо вышеперечисленных применяются и специальные:

устанавливаемые в распорку траншеи

на край траншеи

Длительное нахождение (лежание) кабеля на раскаточных роликах более 3-х часов не допускается.

Таблица 2

Марка кабеля	Номинальное сечение жилы (сечение экрана), мм2	Наружный диаметр кабеля, мм	Расчетная масса 1 км кабеля, кг
10 кВ	20 кВ	35 кВ
10 кВ	20 кВ	35 кВ	Алюми-ниевая жила	Медная жила	Алюми-ниевая жила	Медная жила	Алюминиевая жила	Медная жила
АПвП ПвП	50(16)	25,3	29,5	35,5	659	968	817	1127	1089	1398
70(16)	26,8	31,0	37,0	748	1181	916	1349	1201	1634
95(16)	28,4	32,6	38,6	853	1441	1031	1619	1330	1918
120(16)	30,2	34,4	40,4	957	1699	1143	1886	1455	2197
150(25)	31,8	36,0	42,0	1153	2081	1349	2277	1637	2602
185(25)	33,6	37,8	43,8	1286	2431	1492	2637	1830	2975
240(25)	35,8	40,0	46,0	1486	2972	1705	3191	2063	3549
300(25)	38,3	42,5	48,5	1701	3558	1934	3791	2310	4167
400(35)	41,9	46,1	52,1	2136	4612	2388	4864	2792	5268
500(35)	44,7	48,9	54,9	2471	5566	2739	5834	3167	6262
630(35)	48,3	52,5	58,5	2925	6825	3216	7116	3676	7575
800(35)	52,5	56,7	62,7	3477	8429	3790	8742	4283	9235
АПвПу ПвПу	50(16)	26,3	30,5	36,5	697	1007	862	1172	1143	1452
70(16)	27,8	32,0	38,0	789	1222	963	1397	1257	1690
95(16)	29,4	33,6	39,6	896	1485	1081	1669	1389	1977
120(16)	31,2	35,4	41,4	1003	1746	1196	1939	1516	2259
150(25)	32,8	37,0	43,0	1201	2130	1404	2332	1737	2666
185(25)	34,6	38,8	44,8	1337	2482	1549	2694	1896	3042
240(25)	36,8	41,0	47,0	1541	3026	1766	3252	2133	3618
300(25)	39,3	43,5	49,5	1759	3616	1998	3855	2384	4241
400(35)	42,9	47,1	53,1	2200	4676	2458	4934	2871	5347
500(35)	45,7	49,9	55,9	2539	5634	2813	5908	3250	6345
630(35)	49,3	53,5	59,5	2999	6898	3296	7195	3764	7664
800(35)	53,5	57,7	63,7	3556	8508	3876	8828	4378	9330
АПвB ПвВ	50(16)	25,3	29,5	35,5	735	1044	908	1217	1199	1509
70(16)	26,8	31,0	37,0	829	1263	1011	1445	1316	1749
95(16)	28,4	32,6	38,6	940	1528	1132	1720	1451	2039
120(16)	30,2	34,4	40,4	1050	1792	1250	1993	1582	2324
150(25)	31,8	36,0	42,0	1251	2179	1461	2389	1805	2734
185(25)	33,6	37,8	43,8	1390	2535	1610	2755	1968	3113
240(25)	35,8	40,0	46,0	1597	3083	1831	3316	2209	3694
300(25)	38,3	42,5	48,5	1821	3678	2068	3925	2464	4321
400(35)	41,9	46,1	52,1	2268	4744	2534	5010	2958	5434
500(35)	44,7	48,9	54,9	2612	5707	2894	5989	3343	6438
630(35)	48,3	52,5	58,5	3090	6990	3396	7296	3878	7777
800(35)	52,5	56,7	62,7	3657	8609	3985	8937	4500	9452
АПвВнг-lS ПвВнг-LS	50(16)	25,3	29,5	35,5	787	1096	969	1279	1274	1584
70(16)	26,8	31,0	37,0	885	1318	1077	1510	1395	1828
95(16)	28,4	32,6	38,6	999	1587	1201	1789	1533	2121
120(16)	30,2	34,4	40,4	1113	1856	1323	2066	1668	2411
150(25)	31,8	36,0	42,0	1318	2246	1537	2466	1896	2824
185(25)	33,6	37,8	43,8	1461	2606	1690	2835	2062	3208
240(25)	35,8	40,0	46,0	1674	3159	1916	3402	2308	3794
300(25)	38,3	42,5	48,5	1903	3760	2159	4016	2569	4426
400(35)	41,9	46,1	52,1	2358	4834	2633	5109	3071	5547
500(35)	44,7	48,9	54,9	2708	5803	3000	6095	3462	6557
630(35)	48,3	52,5	58,5	3203	7102	3519	7419	4015	7915
800(35)	52,5	56,7	62,7	3780	8732	4119	9071	4648	9600

Токопроводящие жилы ― многопроволочные класса 2, круглые, уплотненные. По жиле наложен экран из электропроводящего сшитого ПЭ. По изоляции наложен комбинированный экран из слоя электропроводящего сшитого ПЭ, ленты электропроводящей бумаги, повивы из медных проволок и медной ленты.

При применении электропроводящей водоблокируещей ленты ее накладывают взамен электропроводящей бумаги.

По требованию заказчика в кабелях с водоблокирующей лентой может быть наложена алюмополимерная лента.

Трехжильные кабели скручены из трех одножильных кабелей.

Строительная длина кабелей согласовывается при заказе.

Уровень частичных разрядов, измеренный на строительной длине кабелей, не более 10 Кл, измеренный на образце, в т.ч. после изгибов и циклов нагрева и охлаждения ― не более 5 пКл, при испытательном напряжении:

кабелей на напряжение	10 кВ ― 25 кВ;
—————«————-	20 кВ ― 30 кВ;
—————«————-	35 кВ ― 52 кВ.

Тангенс угла диэлектрических потерь (tg δ) при напряжении 2 кВ при температуре жилы 95–100°C ― не более 0,003.

Кабели стойки к навиванию вокруг цилиндра диаметром 20(Dн+d) ― для одножильных кабелей, 15(Dн+d) ― для трехжильных кабелей, где Dн ― наружный диаметр кабеля; d ― диаметр жилы, мм.

В кабелях с индексом «г» и «2г» в марках при повреждении оболочки проникновение воды в кабель ― не более 1500 мм.

Кабели марок ПвВ, АПвВ не распространяют горение при одиночной прокладке.

Кабели марок ПвВнг-LS и АПвВнг-LS не распространяют горение при групповой прокладке по категории А или В, они имеют низкое дымообразование и низкую коррозионную активность газов, выделяющихся при горении и тлении.

Срок службы кабелей ― не менее 30 лет.

Особенности конструкции

Варианты исполнения

Силовые кабели в полиэтиленовой защитной изоляции предназначаются для эксплуатации в линиях с действующими напряжениями 10-35 кВ (в сетях с различными типами заземлений). По своему конструктивному исполнению, а также по присущим им свойствам эти изделия соответствуют общепринятым в России нормам и требованиям.

К ним можно отнести ТУ 3530-001-42747015-2005 года, действующие совместно с техническими рекомендациями МЭК 60502-2.

Специфика конструкции кабелей СПЭ проявляется в следующих основных моментах:

Эти изделия могут выпускаться как в одножильном, так и в более сложном – трёхжильном исполнении;
Для получения нужного количества линий из трёх одножильных кабелей делается плотная скрутка, помещаемая в одну общую изоляцию;
Второе из этих исполнений предполагает выпуск готового трехжильного кабеля с общим металлизированным экраном в наружной бронированной оболочке.

Разновидности кабелей из СПЭ

Дополнительная информация. Из этих двух вариантов предпочтение чаще всего отдаётся первому (одножильное исполнение), поскольку в этом случае наблюдается выигрыш по техническим показателям и защитным свойствам.

К особенностям их конструкции также следует отнести:

Наличие специальных элементов герметизации, создающих надёжное препятствие на пути распространения влаги вдоль по токопроводящей жиле, а также в зоне металлической оболочки;
Присутствие в ней хорошо защищённого экрана, сплетённого на основе медных проволочек и имеющего оговорённые в стандартах сечения;
Длительные сроки службы этих изделий при соблюдении правил эксплуатации и хранения, составляющие не менее 30 лет.

Устройство

С вариантом конструктивного исполнения типового одножильного кабеля, рассчитанного на 10-35 кВ, можно ознакомиться на приводимом ниже рисунке.

Устройство одножильного кабеля

В его состав входят следующие обязательные элементы:

Алюминиевая, а иногда медная токопроводящая жила округлой формы, состоящая из большого количества уплотнённых проволочек (1);
Специальный экранный полупроводящий слой из СПЭ (2);
Изоляционная оболочка кабеля (3);
Экранная изоляция полупроводящая (4);
Отдельная прослойка из электропроводящей бумаги (5);
Оболочка-экран, набранная на основе медных проволок, поверх которых наложена лента из того же материала (6);
Промежуточный разделяющий слой из ткани с резиной (7);
Лента на основе полимера (8);
Наружная полиэтиленовая оболочка с повышенными прочностными показателями (9).

Добавим к этому, что нормируемая толщина кабельной изоляции зависит от величины рабочих напряжений, на которые рассчитывается продукция данного класса. Как правило, она указывается в ТУ на выпускаемое изделие.

Специфика применения и классы продукции

Кабели в защитной изоляционной оболочке из СПЭ, как правило, применяются в линейных электрических сетях, когда необходимо:

Обеспечить передачу на удалённые расстояния большой электрической мощности с высокой степенью надёжности;
Обустроить трассу, прокладываемую на участках со значительными перепадами по высотам;
Выполнить заданные требования по степени экологической защищённости и пожарной безопасности трассы прокладки.

В зависимости от своего назначения и условий применения кабели с СПЭ подразделяются на ряд классов, причём эта классификация проводится с учётом количества жил в каждом конкретном изделии. Так, одножильная кабельная продукция, общепринятая маркировка которой – «ПвП» и «АПвП», рекомендована к применению при прокладке в грунте. Её подвеска в воздухе и укладка в специальные короба открытого типа допускаются лишь при условии соблюдения дополнительных защитных мер, предохраняющих линию от пожара.

Обратите внимание! Все изделия тех же марок, но имеющие в обозначении индексы «г» и «2г», могут прокладываться как в земле, так и в воде при соблюдении специальных защитных мер, исключающих их деформацию. В свою очередь, образцы кабельной продукции, имеющие обозначения «ПвПу» и «АПвПу», предназначаются специально для использования на сложных участках кабельных линий, содержащих:

В свою очередь, образцы кабельной продукции, имеющие обозначения «ПвПу» и «АПвПу», предназначаются специально для использования на сложных участках кабельных линий, содержащих:

Более четырёх изгибов с углом поворота свыше 30 градусов;
Участки трассы с прямыми пролётами, имеющие более четырёх кабельных переходов, уложенных в трубах свыше 20-ти метров в длину;
То же, но при наличии более двух трубных проходов общей длиной отрезка 40 метров или более.

Кабельные изделия таких известных марок, как «(А) ПвВнг-LS» и «(А) ПвПнг-HF», имеют своим назначением так называемую «групповую» прокладку в воздушных средах и кабельных коробах внутри помещений.

Кабель ПвПнг-HF

При этом, в зависимости от модификации и класса каждой конкретной модели, они предназначаются для эксплуатации в различных условиях задымлённости (плотности дыма), воздействия инертных газов и уровня перенапряжений.

Особенности конструкции

Варианты исполнения

К ним можно отнести ТУ 3530-001-42747015-2005 года, действующие совместно с техническими рекомендациями МЭК 60502-2.

Специфика конструкции кабелей СПЭ проявляется в следующих основных моментах:

Эти изделия могут выпускаться как в одножильном, так и в более сложном – трёхжильном исполнении;
Для получения нужного количества линий из трёх одножильных кабелей делается плотная скрутка, помещаемая в одну общую изоляцию;
Второе из этих исполнений предполагает выпуск готового трехжильного кабеля с общим металлизированным экраном в наружной бронированной оболочке.

Разновидности кабелей из СПЭ

К особенностям их конструкции также следует отнести:

Наличие специальных элементов герметизации, создающих надёжное препятствие на пути распространения влаги вдоль по токопроводящей жиле, а также в зоне металлической оболочки;
Присутствие в ней хорошо защищённого экрана, сплетённого на основе медных проволочек и имеющего оговорённые в стандартах сечения;
Длительные сроки службы этих изделий при соблюдении правил эксплуатации и хранения, составляющие не менее 30 лет.

Устройство

Устройство одножильного кабеля

В его состав входят следующие обязательные элементы:

Алюминиевая, а иногда медная токопроводящая жила округлой формы, состоящая из большого количества уплотнённых проволочек (1);
Специальный экранный полупроводящий слой из СПЭ (2);
Изоляционная оболочка кабеля (3);
Экранная изоляция полупроводящая (4);
Отдельная прослойка из электропроводящей бумаги (5);
Оболочка-экран, набранная на основе медных проволок, поверх которых наложена лента из того же материала (6);
Промежуточный разделяющий слой из ткани с резиной (7);
Лента на основе полимера (8);
Наружная полиэтиленовая оболочка с повышенными прочностными показателями (9).

Из практики эксплуатации СПЭ-кабеля

Опыт внедрения кабеля с изоляцией из сшитого полиэтилена в других странах показал их большие возможности и преимущества. Однако не обошлось без ошибок при постановке этих кабелей в производство. Так, изначально при изготовлении кабелей многие производители применяли более дешевую технологию «силановой сшивки» полиэтиленовой изоляции. Ее отличительной особенностью является то, что наложение изоляции происходило на обычной экструзионной линии, при этом в полиэтиленовый пластикат добавлялись специальные смеси для обеспечения сшивки при нормальной температуре. Для сравнения сейчас в основной массе сшивка кабелей производится в среде нейтрального газа при температуре 300–400 °С и давлении 8–9 атмосфер. Для обеспечения необходимых эксплуатационных качеств сшивка должна происходить равномерно по толщине изоляции. При применении силановой сшивки это требование обеспечить чрезвычайно трудно при толщине изоляции, которая применяется для кабелей на напряжении 10 киловольт. В результате неравномерной сшивки эксплуатационные качества, срок службы, степень подверженности изоляции воздействию водотриингов, электрическая прочность оказывались значительно хуже расчетных, что приводило к большому числу электрических пробоев. Поэтому на сегодняшний день подавляющее большинство производителей используют технологию сшивки в среде нейтрального газа.

Этот опыт был учтен и при постановке в производство данного кабеля в России, также как и другие требования, предъявляемые к кабелям среднего напряжения российскими заказчиками. В результате конструкция кабеля, производимого в России отличается от европейской. Так как кабель применяется в основном в сетях 10 кВ, толщина изоляции была увеличена с 3,4 до 4,0 мм. При прокладке в земле применяется оболочка из полиэтилена высокой плотности, обеспечивающая необходимую защиту кабеля от механических повреждений, как при прокладке, так и в процессе эксплуатации. Если необходима герметизация экрана, используются два слоя водонабухающих лент под и поверх медного экрана, накладываемых с перекрытием. При прокладке кабеля в кабельных сооружениях применяется оболочка из ПВХ пониженной горючести.

Их всего сказанного выше можно сделать выводы, что кабели с изоляцией из сшитого полиэтилена являются предпочтительными и имеют большие перспективы при строительстве и реконструкции кабельных линий на напряжение 6, 10, 35 кВ. Благодаря уникальным характеристикам, высокой электрической прочности изоляции, невысокой повреждаемости, длительному сроку службы СПЭ-кабелей, их применение становится не только технически обоснованным, но и экономически выгодным.

1964

Закладки

Последние публикации

Николай Любимов вручил рязанским энергетикам награды за победы в конкурсе «Российская организация высокой социальной эффективности»

Вчера, в 17:02

Продолжается развитие системы учета энергоносителей на Чебоксарской ТЭЦ-2

Вчера, в 16:06

Оборудование «ЗЭТО» для питающего центра Петродворцового района Санкт-Петербурга

18 января в 16:18

Специалисты Курскэнерго оперативно восстановили электроснабжение потребителей, нарушенное непогодой

15 января в 12:44

Решение CrossTech Smart Assets включено в реестр российского ПО

14 января в 18:41

Энергетики филиала «Россети Центр» – «Курскэнерго» переведены в режим повышенной готовности в связи с погодными условиями

14 января в 14:55

Медицинские трансформаторы «Полигон» установлены в больнице в Нижнем Новгороде!

14 января в 11:55

Бархатная реновация

14 января в 11:39

Испытательный центр на базе «ЗЭТО» – гарантия надежности и качества

13 января в 18:51

Сотрудник Белгородэнерго удостоен государственной награды

12 января в 20:49

Самые интересные публикации

Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

4 июня 2012 в 11:00

216689

Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

12 июля 2011 в 08:56

46508

Выключатели нагрузки на напряжение 6, 10 кВ

28 ноября 2011 в 10:00

36742

Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100

16 августа 2012 в 16:00

21911

Элегазовые баковые выключатели типа ВЭБ-110II

21 июля 2011 в 10:00

20602

Признаки неисправности работы силовых трансформаторов при эксплуатации

29 февраля 2012 в 10:00

19065

Оформляем «Ведомость эксплуатационных документов»

24 мая 2017 в 10:00

16912

Правильная утилизация батареек

14 ноября 2012 в 10:00

14283

Проблемы в системе понятий. Отсутствие логики

25 декабря 2012 в 10:00

12417

Порядок переключений в электроустановках 0,4 — 10 кВ распределительных сетей

31 января 2012 в 10:00

11822

Приспособления для прокладки

Перед непосредственным спуском кабеля в траншею (канал), ставится опорный ролик или желоб.

На углах трассы применяются поворотные ролики.

Причем через специальные крепления по бокам, можно собрать целую поворотную систему.

Помимо вышеперечисленных применяются и специальные:

устанавливаемые в распорку траншеи

на край траншеи

Длительное нахождение (лежание) кабеля на раскаточных роликах более 3-х часов не допускается.

Раскатка с барабанов и транспортных тележек

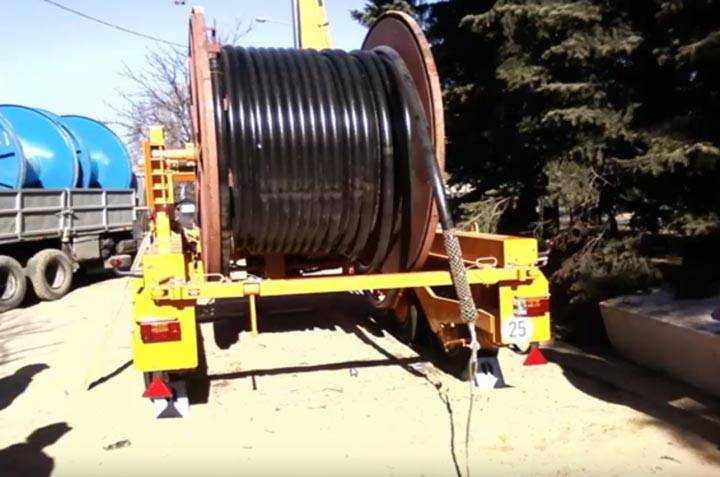

Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.

Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.

Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.

При установке барабана на домкрат следует соблюдать правило:

При раскатке кабеля он должен сматываться сверху, а не снизу!

Особенности заземления кабельной трассы

Наружное покрытие СПЭ проводников выполнено из полупроводящего материала. Это необходимо для поиска повреждения оболочки. Однако этот факт создает некоторые сложности при заземлении.

Если к земле подключаются оба конца кабеля, то при протекании по нему тока на внешней оболочке наводится ЭДС. В результате возникает ток, циркулирующий между землей и полупроводящей оболочкой. Это приводит к лишним и нежелательным потерям активной энергии. Проблема решается разделением линии на 3 участка и транспозицией отрезков полупроводящей оболочки. Для этого выпускаются специальные транспозиционные муфты, которые позволяют выполнить отвод от оболочки отдельным высоковольтным проводом.

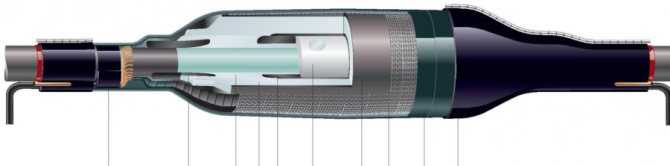

Транспозиционная муфта 110 кв

Практикуют и другой способ заземления экрана — подключение с одного конца. В таком случае на оставшемся свободным окончании кабеля наводится чрезмерно большое напряжение. Это требует подключения разрядников или ограничителей перенапряжения (ОПН). Их рекомендуется использовать на 6 кВ. Перед испытанием линии все ОПН придется отключать, что крайне неудобно на длинных трассах.

Охранная зона КЛ-0,4кВ, КЛ-6(10)кВ

По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для КЛ-0,4кВ, КЛ-6(10)кВ:1м — Кабельная линия КЛ-0,4кВ, КЛ-6(10)кВ, КЛ-35-110кВ;0,6м метра в сторону зданий и сооружений и на 1 м в сторону проезжей части улицы в границах населенного пункта для КЛ-0,4кВ, КЛ-6(10)кВ, КЛ-35-110кВ; Охранные зоны вдоль подземных кабельных линий электропередачи (Рисунок №1) — в виде части поверхности участка земли, расположенного под ней участка недр (на глубину, соответствующую глубине прокладки кабельных линий электропередачи (Значение Н на Рисунке №1)), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних кабелей (Значение В на Рисунке №1) на расстоянии 1 метра (при прохождении кабельных линий напряжением до 1 киловольта в городах под тротуарами — на 0,6 метра в сторону зданий и сооружений и на 1 метр в сторону проезжей части улицы)

Рисунок №1 В охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров. Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280×210 мм. На информационном знаке размещаются слова «Охранная зона кабеля. Без представителя не копать», значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм. Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290×300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота — по биссектрисе угла между осями участков линии). Для подземных кабельных линий — на отдельных стойках на высоте 0,6-1,0м.

2.3.24. Охранные зоны кабельных линий, проложенных в земле в незастроенной местности, должны быть обозначены информационными знаками.

Информационные знаки следует устанавливать не реже чем через 500 м, а также в местах изменения направления кабельных линий.

На информационных знаках должны быть указаны ширина охранных зон кабельных линий и номера телефонов владельцев кабельных линий.

www.consultelectro.ru

Оборудование для поиска повреждений

Оборудование, используемое для дистанционных и топографических методов поиска МП на СПЭ-кабелях, тоже, что и на БПИ кабелях. Только по своим характеристикам оно может быть скромнее. Связано это с меньшими по сравнению с БПИ кабелями уровнями испытательных воздействий и касается установок прожига и ударных генераторов. Пожалуй, единственным используемым только на СПЭ-кабелях оборудованием является аппаратура для поиска МП внешней оболочки кабеля. Хотя никто не запрещает использовать эту аппаратуру для поиска повреждений оболочки, например, на ПВХ кабелях.

В заключение можно сказать, что для поиска МП на СПЭ-кабелях применимы все методы используемые для БПИ кабелей. Надо только отстроиться от стереотипов привнесенных работой с БПИ кабелями. Учитывать значительно меньшие допустимые уровни воздействия на СПЭ-кабель.

Исключение в части применимости топографических методов поиска на сегодняшний день представляет индукционный метод для разнесенных одножильных кабелей. Хотя это не безусловное утверждение поскольку по некоторым сведениям этот метод может применяться и в таких случаях. При серьезном подходе необходимы специальные исследования на эту тему.

Не претендуем на абсолютную истину и надеемся, что практический опыт наших читателей дополнит или скорректирует то, что здесь изложено. Приглашаем всех, кто имеет свой опыт и свое мнение поделиться с нашими читателями.

Наружные электропроводки

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

под балконом, крыльцом, а также над крышей промышленного здания — 2,5
над окном — 0,5
под балконом — 1,0
под окном (от подоконника) — 1,0

При вертикальной прокладке до окна — 0,75

То же, но до балкона — 1,0

От земли — 2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63–2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

Купить кабель оптом и в розницу

Компания «Бонком» занимается продажей кабельной продукции от крупнейших российских производителей. Большие складские мощности позволяют обеспечить стабильные поставки даже на масштабные объекты. Все виды кабеля СПЭ, представленные в каталоге компании «Бонком», по техническим и эксплуатационным характеристикам отвечают требованиям международных стандартов и имеют сертификацию по ГОСТ.

Дополнительно мы реализуем аксессуары, расходные материалы и инструменты, такие как кабельные муфты, арматура для СИП, термоусаживаемые трубки и экипировка монтажника. Чтобы купить кабель, обращайтесь к нам по телефонам и адресу из раздела «Контакты». Здесь в форме обратной связи и по указанным телефонам вы можете узнать о продукции или задать другие интересующие вопросы.

Производство кабелей из сшитого полиэтилена

Химически сшитый полиэтилен состоит из тех же молекул что и обычный. Однако между ними формируются дополнительные связи атомов углерода. Данная реакция осуществляется с помощью двух методов:

Радиационный. Наиболее дешевый способ производства. Исходное сырье облучается жесткими гамма-лучами. В результате образуются новые химические связи между молекулами. Однако полученный на выходе проводник обладает остаточной радиацией. Поэтому такой метод используют крайне редко.
Химический. Менее опасный. Делится на два подвида: пероксидная и силановая сшивка.

Пероксидный метод более эффективен. Сшивается до 85% молекул. В качестве реагента выступает перекись водорода. Реакция осуществляется при температуре 200°C.

Силановый метод позволяет сшить до 70% молекул этилена. В реакции используются катализаторы и вода. Силаны — это соединения кремния с водородом.

Преимущества сшитого полиэтилена

Современный российский рынок представляет кабельно-проводниковую линейку с СПЭ изоляцией. Иностранные обозначения такого материала – XLPE (Англия), VPE (Германия), РЕХ (Швеция).

Чтобы выявить преимущества СПЭ изоляции, нужно вспомнить, что она бывает:

резиновой – смесь каучука и добавок (наполнители, красители, размягчители, катализаторы вулканизации и пр.) образует резину РТИ-1;
бумажной с масляной пропиткой – изготовлена из КМП-120 (сульфатная целлюлоза), причём бумага всегда состоит из нескольких слоёв с толщиной 80, 120, 140, 170 мкм;
пластмассовой – полиэтилен (П) высокой или низкой плотности и поливинилхлорид (ПВХ).

Важно! Чтобы придать той или иной изоляции специфические свойства при производстве в продукт добавляют различные примеси. Они улучшают физические параметры изоляции в зависимости от предполагаемых условий эксплуатации

В преимуществах изоляции из СПЭ перед вышеперечисленными видами диэлектриков можно выделить следующие позиции:

большое значение предельной температуры (2500С) позволяет выдерживать повышенные токи коротких замыканий (повреждаемость от КЗ ниже в 15 раз, по сравнению с бумажной изоляцией);
длительно допустимые температуры у кабелей СПЭ выше (до 900С), потому их пропускная способность увеличивается в 1,3-1,5 раза;
производители гарантируют срок эксплуатации свыше 50 лет без потери качественных показателей;
отсутствие свинцовых или алюминиевых оболочек, что уменьшает вес, диаметр и радиус изгиба, это упрощает прокладку при монтаже;
нижний предел минусовых температур при укладке без первоначального подогрева снизился на пять градусов и составляет 200С, это обусловлено использованием полимеров;
СПЭ-проводники не страшатся перепадов уровней трассы, диэлектрически стабильны из-за очень низкой гигроскопичности;
отсутствие масляного наполнения делает СПЭ-кабели экологически безопасными при повреждениях.

Благодаря тому, что в состав подобной кабельной продукции не входят жидкие компоненты, стоимость и время монтажных работ значительно снижены. Правильный монтаж продукции с изоляцией из сшитого полиэтилена должен предупреждать повреждения внешней оболочки.

Внимание! Недопустимо крепить проводник металлическими хомутами без использования защитных подложек (прокладок). Можно использовать для этого ленточные бандажи, полимерные литые хомуты и прочие специфические крепежи

Смонтированный кабель из СПЭ

В чем плюсы изоляции из сшитого полиэтилена

Сшитый ПЭ – полиэтилен с улучшенными характеристиками. Его применение в качестве изоляции позволяет тоже придать ей более качественные свойства. К преимуществам изоляции из СПЭ перед другими видами относится следующее:

Стойкость к более высоким температурам (предельная достигает 90 °C).
Допустимая температура в аварийном режиме, гр. С – 130.
Максимально допустимая температура жилы при протекании тока короткого замыкания, гр. С – 250.
Более высокая пропускная способность, чем у бумажной с масляной пропиткой – в 1,3-1,5 раза выше, что обусловлено более высокой длительно допустимой температурой (90 °C
Экологическая безопасность ввиду отсутствия жидких включений, что позволяет сохранить чистоту окружающей среды.
Отсутствие алюминиевых и свинцовых оболочек, что уменьшает вес, диаметр и радиус изгиба (упрощает прокладку).
Большая строительная длина, которая может достигать 2000-4000 м.
Низкая гигроскопичность, обеспечивающая диэлектрическую стабильность.

Не менее важно, что кабель СПЭ обычно имеет одножильную конструкцию, это упрощает прокладку и монтаж даже в самых тяжелых условиях работы. Ее можно вести при температуре до -20 °C (без предварительного прогрева)

Благодаря перечисленным преимуществам кабель СПЭ признали как продукт, обладающий наилучшими электрическими и механическими свойствами, а также самым длительным сроком службы среди других серийно выпускаемых типов кабелей, достигающим 30 лет без потери качества. (Срок службы).
