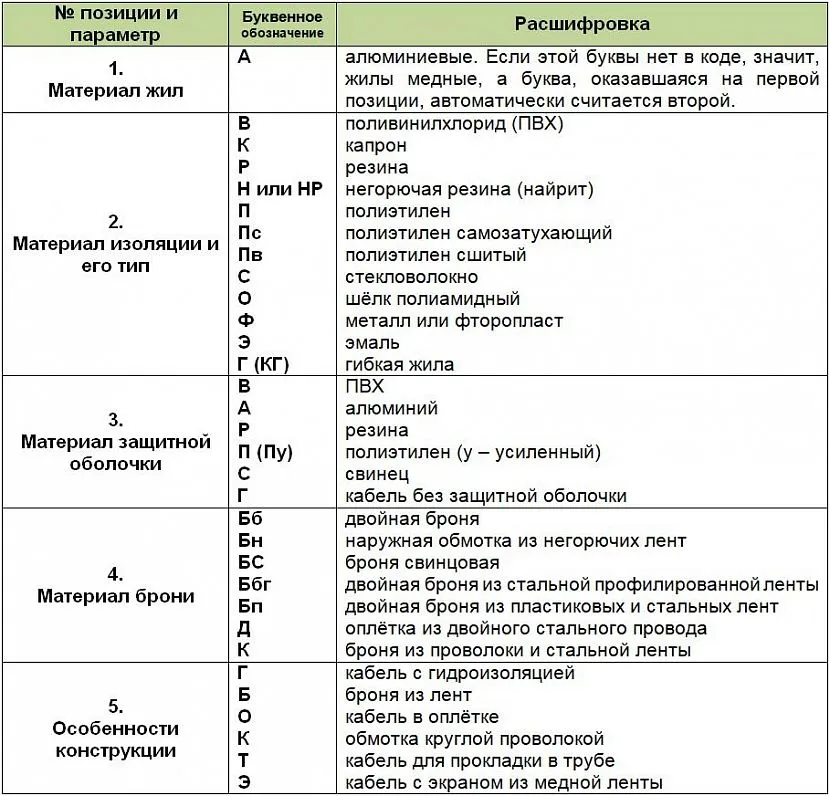

Маркировка проводов и кабелей электрических: таблица, расшифровка по буквам, как обозначается сечение при монтаже электропроводки, классификация, устройство

Конструктивные особенности

Жила провода ВПП сделана из меди, многопроволочная, что придаёт ей хорошую гибкость, в отличие от монолитных (однопроволочных) проводов. Часто в продукции других марок можно встретить два варианта с добавлением в название буквы «А» и без неё – это говорит о том, что жила алюминиевая. В случае с ВПП исполнение жил – только медь. Что характерно, максимальное количество жил у данного проводника – одна. Это нужно учесть при расчётах электроустановки, умножив длину линии на количество полюсов в ней.

Провод ВПП изготавливается согласно ГОСТ 6323-78 или ТУ У31.3-20006134-030-2004. Жила изготовлена по ГОСТ 22483-77.

Кабель и провод водопогружной

Создание систем электропередачи, предназначенных для работы в нестандартных условиях, требуют не только особого внимания и умений, но и использования специальной кабельно-проводниковой продукции.

Выбирать такие кабели следует на основании их характеристик, а также требований ГОСТ и правил техники безопасности.

Для обеспечения функционирования насосов для откачки воды, а также дренажных механизмов и электродвигателей, помещенных в артезианские скважины, используются провода и кабели особой группы. Они называются водопогружными и имеют свои особенности конструкции и монтажа.

Среди общих характеристик таких проводов можно выделить:

Основа конструкции – токопроводящая жила. Чаще всего её изготавливают из медной проволоки, но допускаются варианты использования и других материалов (например, алюминий). При этом именно медные провода обладают наибольшей гибкостью и имеют более высокие показатели электропроводности.
Проводник/проводники кабеля покрыты изоляционным слоем. Для этого может использоваться либо пластикат ПВХ, либо полиэтилен высокой прочности.
Для изготовления внешней оболочки могут также использоваться полиэтилен или ПВХ-пластикат.

Нужно отметить, что изоляционный материал проводов и кабелей, предназначенных для работы в водной среде, отличается высокой прочностью, гибкостью, морозостойкостью и, безусловно, абсолютной влагостойкостью.

Среди наиболее востребованных марок кабелей, используемых для работы под водой, выделяют:

ВПВ – медный кабель в полиэтиленовой изоляции и оболочке их ПВХ. Применяется только для фиксированного монтажа. Средний срок службы – 6 лет.
ВПП – медный кабель в полиэтиленовой изоляции и полиэтиленовой оболочке. Отличается повышенной прочностью и устойчивостью даже к сильносолёной морской воде. Такой провод можно монтировать в стационарных или в подвижных установках. Средний срок службы – 6 лет.
КВВ – медный кабель с двумя слоями поливинилхлоридной изоляции. Можно использовать для создания сетей, работающих при высоком напряжении. Средний срок службы 25 лет. Провод пригоден для стационарного и подвижного монтажа.

Выпускаются и другие марки кабелей для подводного подключения механизмов: КВВ-П, КВПВ и другие.

Проводводопогружной для погружных двигателей и скважинных насосов: от чего зависит цена?

Стоимость водостойких проводов зависит от нескольких параметров:

Количество токопроводящих жил в проводе/кабеле.
Сечение проводника.
Наружный диаметр кабеля.
Уровень допустимого проводимого напряжения.

Безусловно, цена проводниковой продукции будет выгоднее и ниже, у того поставщика, который напрямую сотрудничает с производителями, имеет хорошо налаженные логистические связи и большой пакет заказов. «СвязьЭнергоКомплект» – именно такая компания.

Купить водопогружной кабель для скважинных насосов по выгодной цене

Компания «СвязьЭнергоКомплект» предлагает вам приобрести кабели и провода для подводных насосов, двигателей, дренажных механизмов по выгодным ценам и на удобных условиях:

У нас широкий ассортимент проводниковой продукции, в котором собраны практически все существующие в настоящее время марки кабелей.
Вы затрудняетесь определить точно, сколько кабеля вам нужно на выполнение конкретного объёма работ? Наши специалисты помогут вас сделать правильный расчёт, а также ответят на другие интересующие вас вопросы.
Доставку кабеля мы осуществляем по всей России, гарантирую при этом сохранность вашего товара.
Оплата товара производится удобным для наших клиентов способом – наличный или безналичный расчет. Оформить заказ вы сможете, не выходя из дома или офиса.
Качество поставляемых водопогружных проводов подтверждается сертификатами и гарантийными документами.

Водопогружной кабель и провод марок ВПВ, ВПП, ВППО, КВВ, КВВ-П, КВПВ, КПБК-90 и КПБП-90 используются для соединения электродвигателей длительно работающих в воде к электрическим сетям.

КВВ-п

Количество и сечение жил, шт х кв.мм	Цена с НДС, р/м
КВВ-П 3х0,75	от 25
КВВ-П 3х1	от 36
КВВ-П 3х1,5	от 63
КВВ-П 3х2,5	от 82
КВВ-П 3х4	от 123
КВВ-П 4х0,75	от 32
КВВ-П 4х1	от 48
КВВ-П 4х1,5	от 89
КВВ-П 4х2,5	от 118
КВВ-П 4х4	от 172

Количество и сечение жил, шт х кв.мм	Цена с НДС, р/м
КВПВ 3х0,75	от 26
КВПВ 3х1	от 38
КВПВ 3х1,5	от 65
КВПВ 3х2,5	от 84
КВПВ 3х4	от 126
КВПВ 3х6	от 253
КВПВ 3х10	от 376
КВПВ 4х0,75	от 33
КВПВ 4х1	от 51
КВПВ 4х1,5	от 89
КВПВ 4х2,5	от 121
КВПВ 4х4	от 173
КВПВ 4х6	от 284
КВПВ 4х10	от 481
КВПВ 5х0,75	от 42
КВПВ 5х1	от 61
КВПВ 5х1,5	от 107
КВПВ 5х2,5	от 169
КВПВ 5х4	от 216
КВПВ 5х6	от 354
КВПВ 5х10	от 582

Сфера применения кабеля ППВ

Такое изделие часто используют для прокладки электропроводки и силовых установок. Подходит для применения в щитках с постоянным напряжением 380 Вт и частотой до 350 Гц. Если переменный ток, то провод применяется при напряжении до 1000 Вт.

Сфера применения зависит от того, из чего изготовлен внешний слой кабеля. Провод можно использовать для постоянной и негибкой прокладки. Желательно прокладывать кабель ППВ в гофрах и кабель-каналах. Сфера применения достаточно широкая, даже в промышленности или атомных станциях. Основные места, где используется кабель ППВ:

Проводка снаружи помещения;
Жилые и офисные здания;
Промышленные предприятия.

Для станков, аппаратов, устройств освещения, электроустановок применяется такой же провод.

Маркировка кабеля

Основные преимущества использования кабель ППВ для прокладки проводки:

Если провод расположить внутри бетонной стены и замаскировать под слоем отделочного материала, то он будет иметь высокую пожарную безопасность. Это объясняется тем, что внутри стены не циркулирует воздух и поэтому горение не распространится;
Кабель имеет защиту от прикосновения и неосторожных механических воздействий. Скрытая прокладка позволяет повысить срок службы провода, потому что исключается воздействие отрицательных источников окружающей среды;
При скрытой прокладке кабель не будет портить внешний вид помещения.

Но у такого изделия есть свои минусы:

Если при скрытой прокладке провода допущена ошибка, то придется вскрывать всю стену, чтобы до него добраться. В итоге, придется заново ремонтировать стену, а это не дешево;

Трехжильный ППВ

Наращивание кабелей способом скрутки приводит к повышению сопротивления, образованию искр, особенно если к сети подключена мощная техника. Из-за этого кабель сильно перегревается, что может привести к возгоранию;
Проблемы, появляющиеся в процессе поиска кабелей или при монтаже старой проводки. Необходимо ломать всю стену, чтобы найти провод.

Кабель и провод водопогружной

Кабель КВВ

Кабель водопогружной ГОСТ гибкий для двигателей: описание, разновидности, сроки службы

Среди общих характеристик таких проводов можно выделить:

Основа конструкции – токопроводящая жила. Чаще всего её изготавливают из медной проволоки, но допускаются варианты использования и других материалов (например, алюминий). При этом именно медные провода обладают наибольшей гибкостью и имеют более высокие показатели электропроводности.
Проводник/проводники кабеля покрыты изоляционным слоем. Для этого может использоваться либо пластикат ПВХ, либо полиэтилен высокой прочности.
Для изготовления внешней оболочки могут также использоваться полиэтилен или ПВХ-пластикат.

Среди наиболее востребованных марок кабелей, используемых для работы под водой, выделяют:

ВПВ – медный кабель в полиэтиленовой изоляции и оболочке их ПВХ. Применяется только для фиксированного монтажа. Средний срок службы – 6 лет.
ВПП – медный кабель в полиэтиленовой изоляции и полиэтиленовой оболочке. Отличается повышенной прочностью и устойчивостью даже к сильносолёной морской воде. Такой провод можно монтировать в стационарных или в подвижных установках. Средний срок службы – 6 лет.
КВВ — медный кабель с двумя слоями поливинилхлоридной изоляции. Можно использовать для создания сетей, работающих при высоком напряжении. Средний срок службы 25 лет. Провод пригоден для стационарного и подвижного монтажа.

Выпускаются и другие марки кабелей для подводного подключения механизмов: КВВ-П, КВПВ и другие.

Проводводопогружной для погружных двигателей и скважинных насосов: от чего зависит цена?

Стоимость водостойких проводов зависит от нескольких параметров:

Количество токопроводящих жил в проводе/кабеле.
Сечение проводника.
Наружный диаметр кабеля.
Уровень допустимого проводимого напряжения.

Купить водопогружной кабель для скважинных насосов по выгодной цене

предлагает вам приобрести кабели и провода для подводных насосов, двигателей, дренажных механизмов по выгодным ценам и на удобных условиях:

У нас широкий ассортимент проводниковой продукции, в котором собраны практически все существующие в настоящее время марки кабелей.
Вы затрудняетесь определить точно, сколько кабеля вам нужно на выполнение конкретного объёма работ? Наши специалисты помогут вас сделать правильный расчёт, а также ответят на другие интересующие вас вопросы.
Доставку кабеля мы осуществляем по всей России, гарантирую при этом сохранность вашего товара.
Оплата товара производится удобным для наших клиентов способом – наличный или безналичный расчет. Оформить заказ вы сможете, не выходя из дома или офиса.
Качество поставляемых водопогружных проводов подтверждается сертификатами и гарантийными документами.

Какие марки использовать?

С требованиями к кабелю разобрались, и чтобы не запутаться предлагаю подытожить:

1. Токопроводящие жилы должны быть медными.

2. Изделие не должно распространять горение (нг, нг-LS).

3. Предназначается для монтажа стационарной проводки.

Если с первыми двумя пунктами мы разобрались, то с третьим дело обстоит несколько острее и сложнее. Дело в том, что не всё что выполнено из меди и имеет изоляцию может использоваться для проводки. Речь идёт о различных проводах типа ШВВП и ПВС. И покупатели рассуждают так: «он гибкий, значит, будет проще прокладывать, возьму-ка я его».

Однако откроем ГОСТ 7399-97. Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия, в нём есть ПРИЛОЖЕНИЕ А (рекомендуемое). Преимущественные области применения проводов и шнуров с таблицей, которую вы видите ниже.

Как вы видите, сфера применения проводов перечисленных марок исключительно для подсоединения какой-либо бытовой технике, инструментов и удлинителей, ни в одном из пунктов не идёт и речи о монтаже стационарной электропроводки. Такие шнуры для неё не предназначены, и у них меньший срок службы (6-10 лет).

Об этом говорится в пункте 2.1.48 ПУЭ:

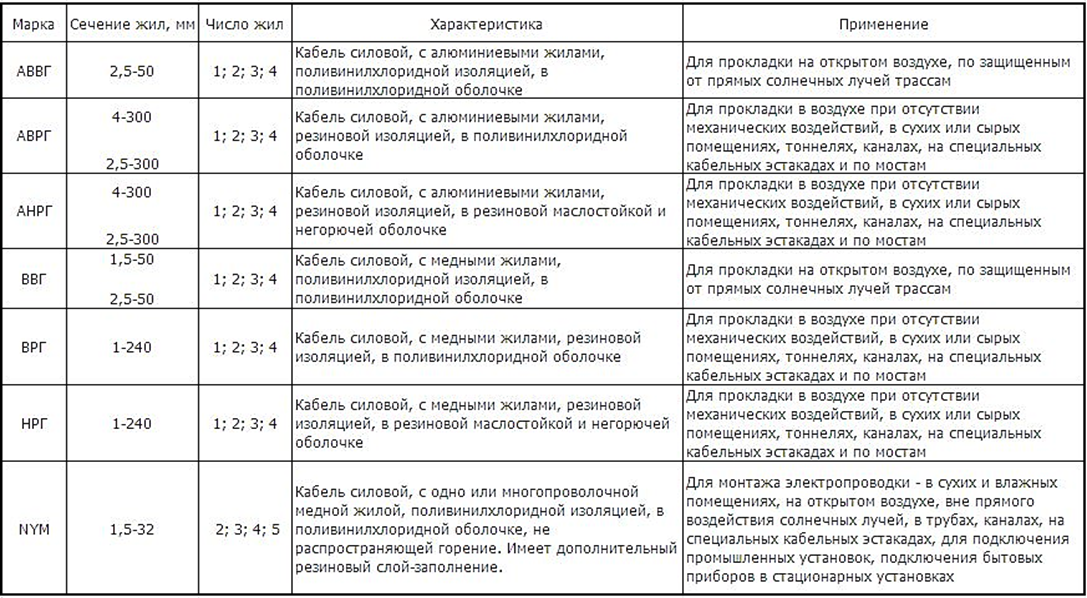

Посмотрим стандарт уже на кабели ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ, фрагмент таблицы 17.

А также фрагмент листовки с техническими характеристиками кабеля ВВГнг-LS компании Prysmian (производитель выбран произвольно и приведен в качестве примера).

Срок службы таких кабелей для стационарной проводки значительно выше, чем проводов для подключения переносных электроприборов типа ПВС и ШВВП и составляет 30 лет и более. Кроме ВВГнг-LS для стационарной проводки может применяться NYMнг(А)-LS, и некоторые другие марки продукции, удовлетворяющие описанным требованиям.

Так что же делать, если нужен кабель с многопроволочными жилами? Например, для этого есть изделия марки КГВВнг-LS.

При монтаже проводки в местах с повышенной температурой, например, в банях и саунах (в парилке), следует применять провода или кабели с устойчивой к повышенным температурам и влажности, например, РКГМ, ПВКВ, ПРКС, ПМТК, Olflex Heat. Например, рабочая температура РКГМ от -60 °C до +180 °С.

Алексей Бартош специально для ЭТМ.

Виды, поперечное сечение

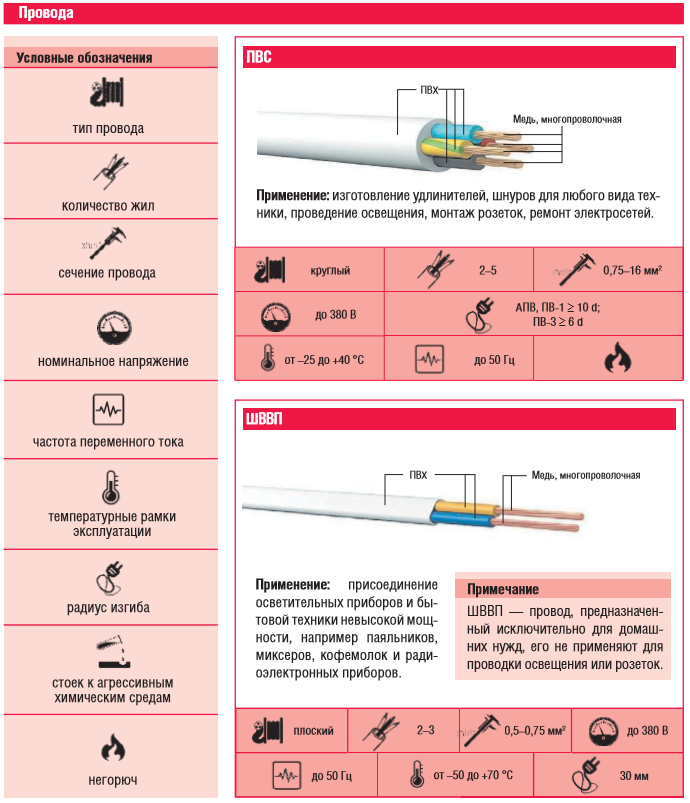

Характеристики и параметры провода ПВС описаны в ГОСТ 7399-97. Согласно этому документу, сечение жилы от 0,75 мм² до 2,5 мм², количество жил — от двух до семи. Максимально допустимое напряжение — 600 В, работает с постоянным и переменным током. Может быть круглым или плоским.

Могут быть следующие модификации:

ПВСм. Морозостойкий с температурным диапазоном эксплуатации от -40 °С до +40 °С.
ПВСмп. Морозостойкий с дополнительной оболочкой — скрученные изолированные жилы обмотаны синтетической лентой. Поверх залиты слоем ПВХ. Более прочная модификация.
ПВСн — не предназначенный для армирования. Точное отличие от обычного может дать только производитель.
ПВСу. Есть только у отдельных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТом). Иногда буква «У» обозначает умеренный климат. Что точно значит эта маркировка, тоже надо уточнять у производителя.
Если вы купили провод с вилкой для подключения стиральной машины, электроплиты, посудомойки, то скорее всего, это провод ПВС
ПВСт. Изолированные жилы скручены вокруг несущего троса (обычно количество жил 5 больше). Есть другой вариант — где «т» обозначает тропическое исполнение.
ПВСЛ — луженая круглая медная жила (в обычном она полированная). Это снова-таки у отдельных производителей.
ПВСП — плоский.
ПВСПнг(A)-LS. Плоский провод, негорючий вариант. «ПН» — пониженной горючести, LS- пониженное выделение вредных веществ при горении.
ПСВЛ-Т.

Как видите, провод ПВС имеет различные модификации. Самые полезные — это морозостойкий ПВСм, пониженной горючести ПВСПнг(A)-LS, может быть полезен плоский — ПВСП.

Использование медного плоского провода ППВ в бане

Применять ППВ для проводки в бане можно при определенных условиях

Обустройство проводки в бане возможно с применением ППВ. Укладка проводника должна осуществляться только в пластиковом кабель-канале (металлический нагревается горячим воздухом), желательно в нижнем ярусе. Не допускается наличие скруток, разрывов, нарушений изоляционного слоя провода.

Обязательно применение УЗО (устройства защитного отключения), автоматических выключателей, устанавливаемых на фазную и нулевую жилу. Выключатели освещения желательно располагать в комнате отдыха, а не в парилке. Для обеспечения безопасности, рекомендуется использование трехжильного провода, для устройства заземления электроприборов.

Технические характеристики

максимальное напряжение до 100 В;
частота работы составляет 50 Герц;
оболочка кабеля выдерживает давление до 6.8*106;
провод ВПП относится ко второму гласу гибкости. Но, помните – это не разрешает подвешивать раскачивающиеся объекты;
монтаж провода должен быть фиксированный, чтобы избежать ненужные нагрузки на жилы проводника;
нельзя выполнять укладку, если температура воздуха ниже -15 градусов;
рабочая температура от -40 до 80 градусов;
производитель дает гарантию на 2,5 лет. Срок службы по ГОСТ составляет 6 лет. Однако здесь стоит понимать, что есть его рабочая температура высокая, то и срок службы значительно уменьшается. К примеру, при 50 градусах он отработает 32 000 часов, а при +80 примерно 16 000 тысяч.

Отметим, что производители сейчас выпускают сечение жилы от 1,2 до 70 мм2, поэтому перед покупкой стоит посмотреть следующую таблицу сечений:

Провод ВПП характеристики

Расшифровка и структура провода АППВ

Прежде всего, давайте разберемся с обозначением и строением провода. Это позволит в дальнейшем с большим пониманием оценивать его основные характеристики.

Расшифровка провода АППВ

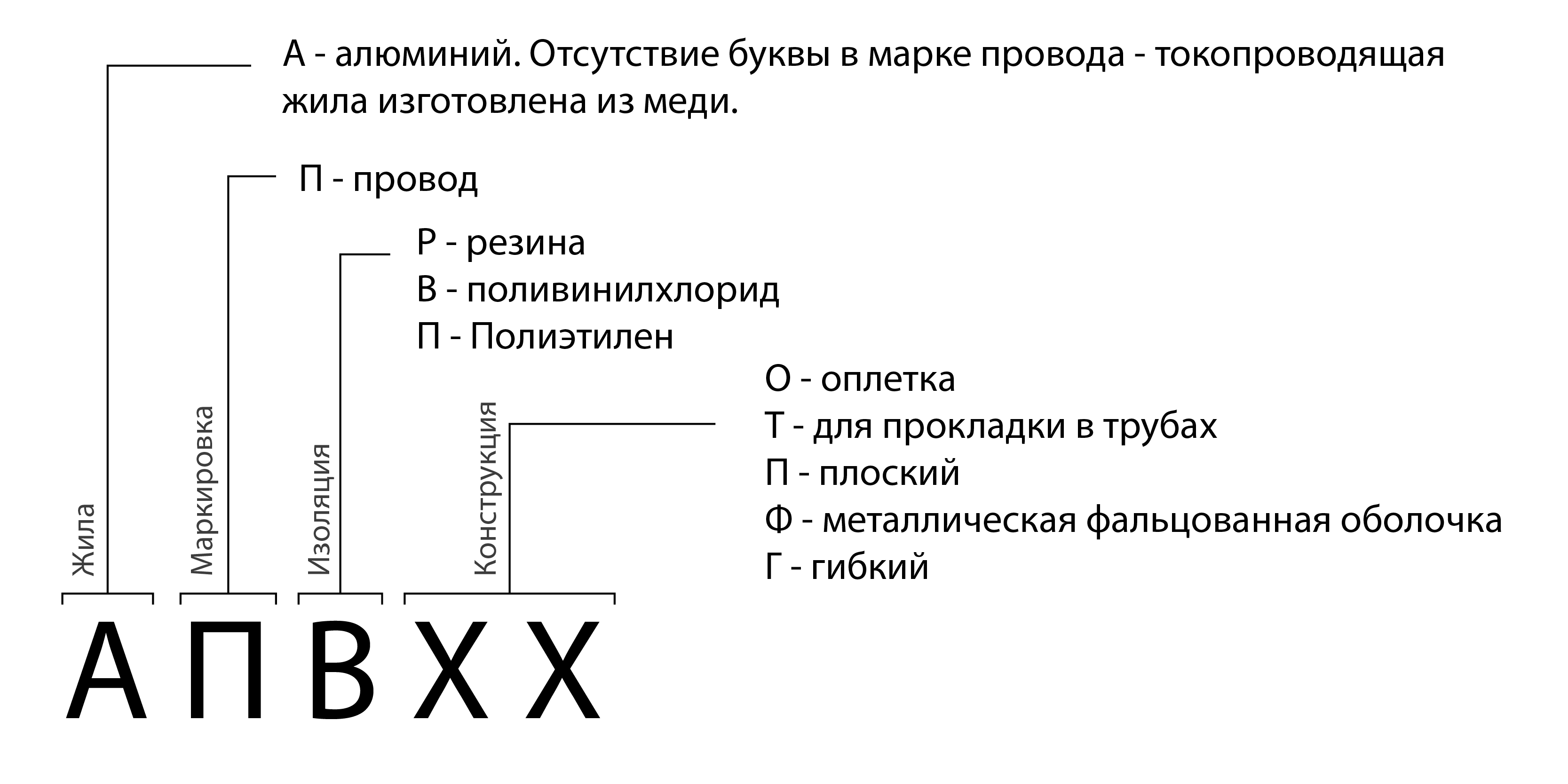

Все провода имеют маркировку, которая выполняется согласно ГОСТ. Благодаря этой маркировке знающий человек не только сможет определить структуру провода, но и многое сказать о его характеристиках. Поэтому наш разговор о проводе АППВ начнем именно с расшифровки.

Расшифровка названия проводов	Первая буква у нас «А». Она обозначает что провод выполнен из алюминия. Это материал, который обладает более высоким сопротивление в соотношении с медью. Но он значительно дешевле меди.
Провод и шнур для сравнения	Следующая буква «П». Она обозначает, что это провод. Еще бывают шнуры – «Ш», которые характеризуются более высокой гибкостью и стойкостью к многократным изгибам.
Круглый и плоский провод	Затем вновь идет буква «П». Инструкция говорит нам о том, что это означает, что провод имеет плоскую структуру. В некоторых случаях это значительно удобнее их круглых собратьев.
Поливинилхлорид	И последняя буква «В». Она говорит о типе изоляции – виниле. Хотя более правильно данный материал называть поливинилхлорид. Это достаточно надежный и очень распространенный материал для проводов. Он имеет достаточно хорошие электротехнические свойства.

Структура провода АППВ

Ну вот, с расшифровкой закончили, давайте разберем и структуру провода. Тем более что она очень похожа на уже рассматриваемый нами ранее провод ППВ.

Номинальный ряд сечений провода АППВ	В качестве примера возьмем провод АППВ 2х2,5. Цифры после маркировки обозначают число и сечение жил провода. Данный провод имеет две жилы круглого сечения в 2,5 мм2. Жилы выполнены из алюминия. Всего номинальный ряд сечения такого провода имеет 10 значений от 0,75 мм2 до 6 мм2.
Толщина изоляции проводов АППВ	Поверх жилы нанесена изоляция из винила. В зависимости от сечения жилы толщина изоляции отличается. Для нашего варианта она составляет не менее 0,62 мм. Номинальное же ее значение должно быть равно 0,8 мм. Во всех случаях изоляция провода одинарная.
Ленточное основание между жилами АППВ	В нашем случае провод двухжильный. Основание жил соединено между собой ленточной перепонкой, которая независимо от сечения жилы составляет 1 мм. Ее толщина должна быть не менее 0,5 мм.
Трехжильный провод АППВ	Всего марка провода АППВ допускает скрепление между собой до трех жил. Поэтому более чем трехжильный, такой провод не выпускается.

Область применения, правила использования

Как любой другой провод, который по стандарту является установочным, ПВ 3 используют, выполняя монтажные работы осветительных сетей и силовых линий, подключение промышленных станков и оборудования, различных устройств и машин в быту и на производстве. Температурный диапазон параметров и физические характеристики пластиковой изоляции допускают прокладку в производственных или бытовых помещениях под штукатурку, в кабельных каналах и желобах, строительных пустотах и на открытых участках. Работы с кабельной канализацией, другими каналами наглядно докажут несомненное преимущество повышенной эластичности изделия.

ПВХ разрушается длительным облучением ультрафиолетом, составляющим значительную долю диапазона светового излучения дневного света. Эксплуатация открытым способом, тем более на улице, приведет к раннему внезапному разрушению изоляции, возможности коротких замыканий, созданию опасных аварийных ситуаций. Для таких случаев применяется продукция с полиэтиленовой защитой, не подверженной разрушению от света.

Где применяется

Такой тип изделий используется для электромонтажа внутри зданий. За счет небольшого размера сечения, применяя его, НЕЛЬЗЯ подключать очень мощные приборы, к которым относятся:

Обогреватели;
Электрочайники;
Различные станки и нагревательное оборудование.

Основной областью применения провода ШВВП является:

Оборудование потолочного освещения либо подключение различной настольной техники;
Использование в качестве переноски, либо удлинителя;
Подключение бытовой техники, мощностью до 1.3 кВт, к которой относится: телевизор, стиральная машина (без сушки), компьютер, приборы личной гигиены и другие.

Такие шнуры имеют пропускную способность до 380 В, низкий уровень сопротивления, но при этом хорошо гнуться. За счет этого их можно использовать для подключения бытовых приборов и применять в качестве удлинителя либо переноски. Однако не подходит для подключения мощной техники (более 1.3 кВт). При соблюдении правит
