Как обжать наконечники ншви пассатижами

Популярный инструмент для опрессовки

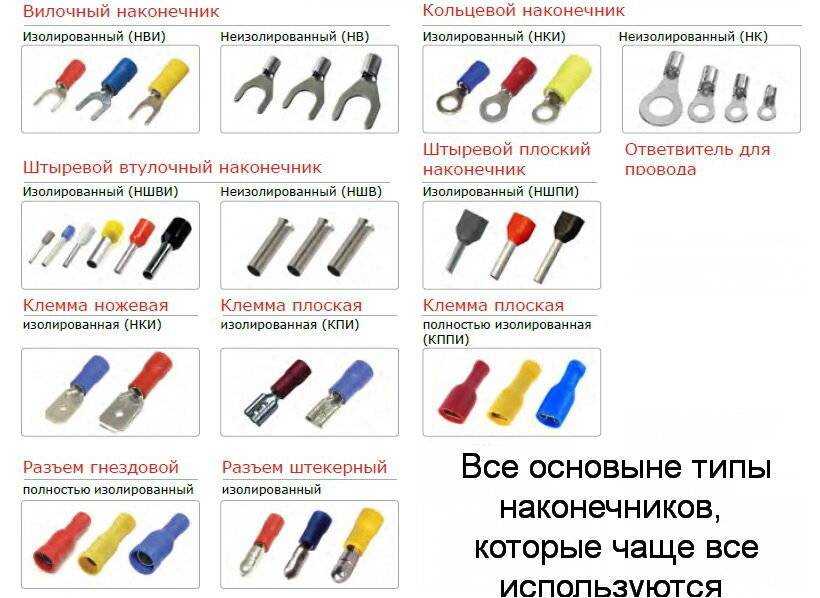

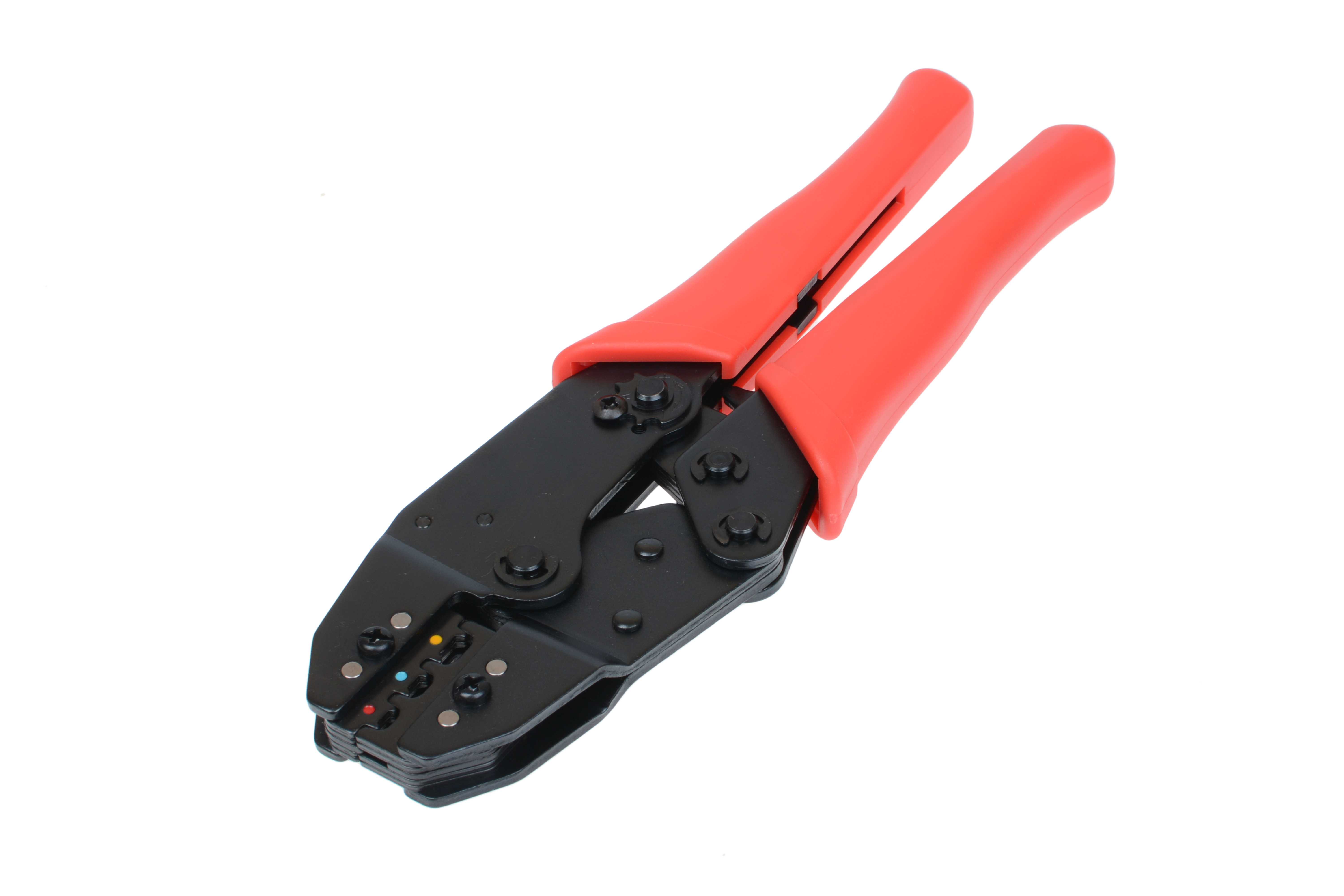

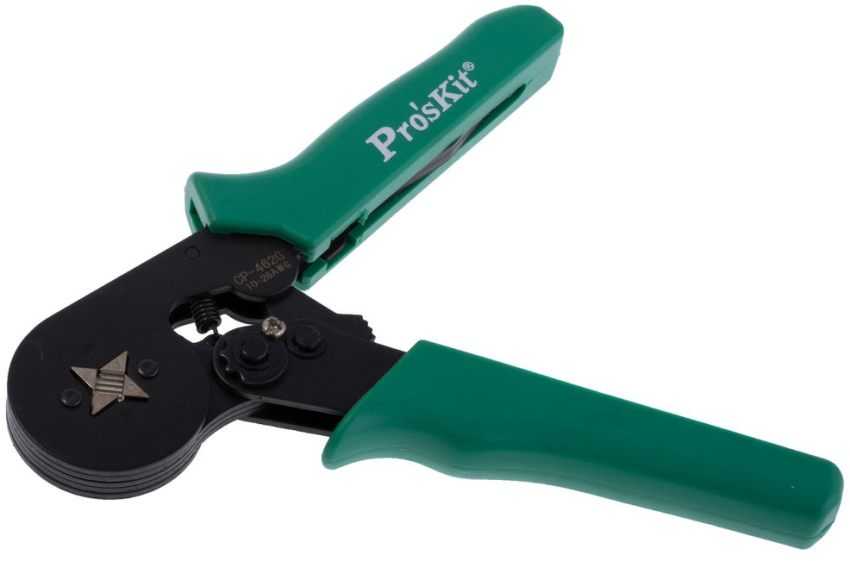

Для установки наконечников КВТ применяется следующий инструмент:

• WS-04A — оптимальные клещи для новичков. С их помощью удается решить основной набор задач в процессе монтажа различных электрических схем и сборки щитов. К его функциям стоит отнести способность откусывать и зачищать провода (кабеля), имеющие сечение до 10-16 кв. мм. Кроме того, в нем предусмотрены углубления для наконечников НШВИ до 6 кв. мм. (при желании входит кабель до 10 «квадрат») или до 10 кв. мм. (входит до 16 «квадрат). В продаже можно найти клещи WS-04A, в которых предусмотрены матрицы для опрессовки НШВИ. Их минус в том, что матрицы справляются только с изделиями стандартных размеров до 6 «квадрат». Если использовать провода с заниженным сечением (подделку), качество соединения будет плохим.
• ПКВк-10 — универсальный инструмент, который применяется для обжима проводников на 0,5-10 кв. мм. Но это в теории, ведь на практике ситуация обстоит по-иному. К примеру, для обжима кабеля от 6 «квадрат» и выше потребуется большое усилие, а если снизить силу опрессовки, качество контакта при обжиме коннекторов с небольшим сечением ухудшается. Плюс ПКВк-10 — в компактности и возможности подлезть даже в труднодоступное место для монтажа (при наличии такой необходимости). Инструмент лучше применять для обжима проводников до 4 «квадрат».
• СТК-03 — мощные клещи, которые подходят для больших сечений (от 10 до 25 «квадрат»).
• ПК-16. Такие клещи пригодятся для обжима ТМЛ от 6 до 10 кв. мм. Производитель устанавливает верхний предел в 16 кв. мм., но на практике для обжима такого кабеля требуется крепкая рука и большое усилие. В целом, инструмент не очень хороший, но имеет доступную цену. В продаже имеется версия ПК-16у — усиленный вариант, отличающийся большей прочностью. Инструмент подойдет для случаев, когда опрессовка проводится редко.
• ПГРс-70 — гидравлический пресс, который применяется для ТМЛ и гильз. Многие рассматривают инструмент, как альтернативу для ПК-16. Особенность пресса — в наличии взаимозаменяемых матриц с различным сечением в диапазоне 4-70 кв. мм. С помощью такого оборудования удобно обжимать классические кабеля — на шесть, десять или шестнадцать квадратных миллиметров. Здесь не требуется большой нагрузки и чрезмерных усилий.
• ПКВш-6 — применяется для опрессовки НШВИ и НШВ от 0,25 до 6 кв. мм., а также двойного наконечника НШВИ-2 сечением от 0,5 до 4,0 кв. мм.

Что касается клещей Wiedmuller или Knipex, их недостаток в большом расхождении ручек. В результате выполнить опрессовку НШВИ одой рукой сложно (не хватает длины пальцев).

Чтобы избежать дискомфорта при выполнении работ, стоит подбирать инструмент с позиции удобства применения, а не ориентироваться на бренд.

Провод РКГМ, характеристики, сфера применения

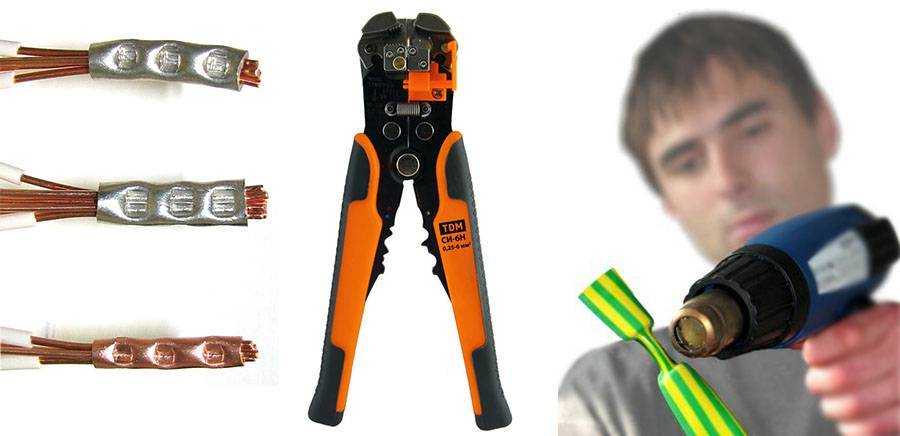

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

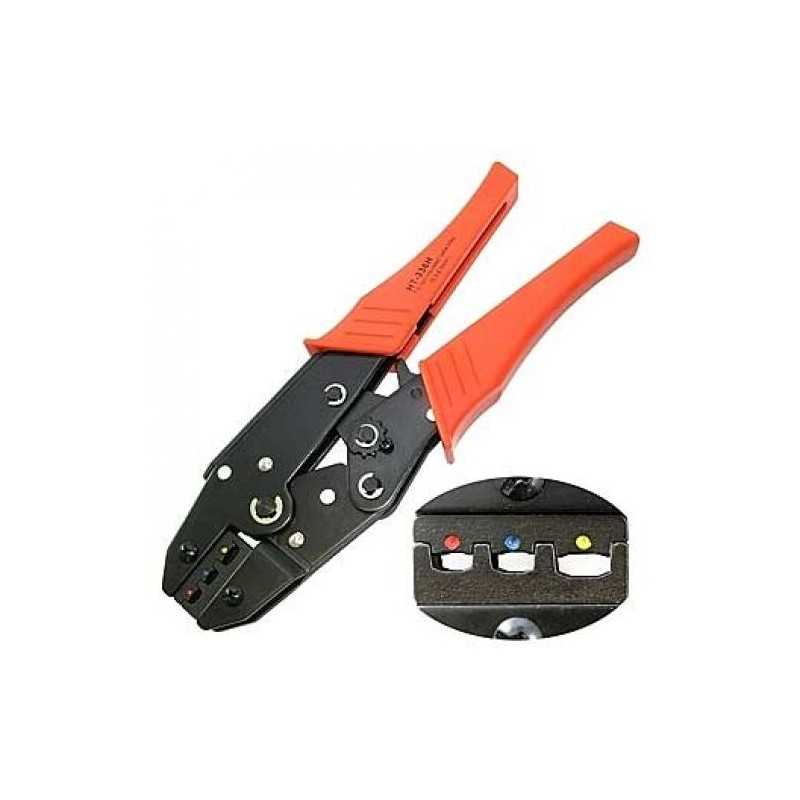

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

1. Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
2. Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
3. Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
4. Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
5. Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

1. Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
2. Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
3. Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
4. Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

• в манжету одновременно вставляются два кабеля;
• для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

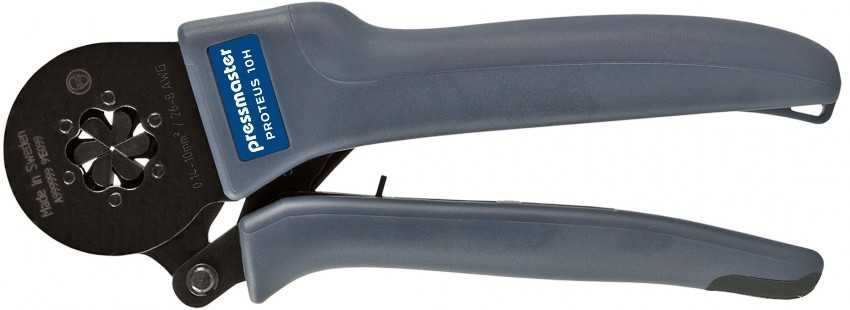

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

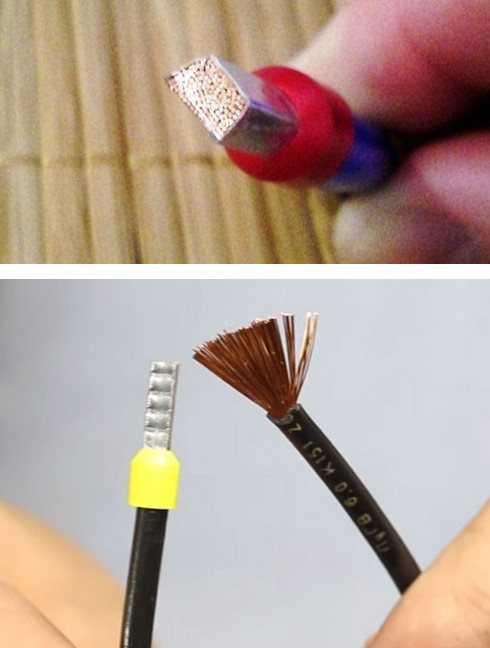

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.

Задачи на самопроверку

В 8 классе геометрия — сплошная симметрия: центральная, осевая, зеркальная да какая угодно. Чтобы во всем этом не поплыть, больше тренируйтесь. Чертите и приглядывайтесь, угадывайте вид симметрии и решайте больше задачек. Вот несколько упражнений для тренировки. Мы в вас очень верим!

Задачка 1. Рассмотрите симметричные геометрические рисунки и назовите вид симметрии.

Мы рассмотрели примеры осевой и центральной симметрии и знаем, что:

Симметрия относительно прямой — осевая
Симметрия относительно точки — центральная

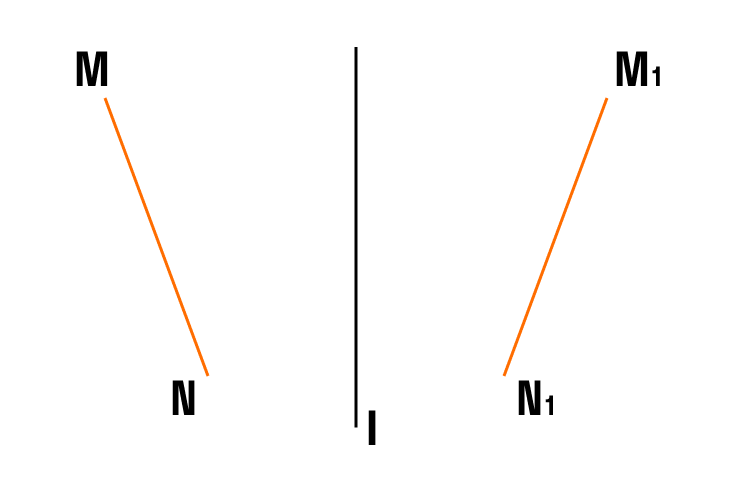

Задачка 2. Пусть M и N какие-либо точки, l — ось симметрии. М₁ и N₁ — точки,
симметричные точкам M и N относительно прямой l. Докажите, что MN = М₁N₁.

Подсказка: опустите перпендикуляры из точек N и N₁ на прямую MМ₁.

Задачка 3. Постройте фигуру, симметричную данной относительно прямой a.

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельное соединение всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

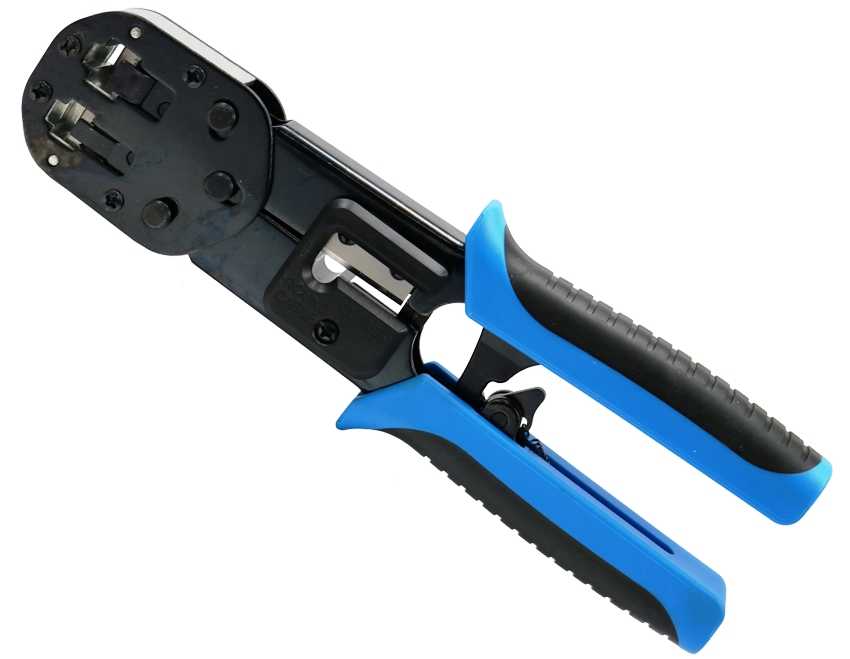

Опрессовочные клещи для обжима наконечников проводов RJ 45
