Выбор обжимного инструмента (кримпера)

Как правильно выбрать ручной гидравлический пресс

Гидравлические ручные прессы используют для опрессовки кабельных наконечников, площадь поперечного сечения которых находится в диапазоне 5–400 мм2. Такие ручные приспособления относятся к категории оборудования, предназначенного для выполнения правильных и сборочных работ.

Наличие клапана ограничения давления

Этот элемент защищает ручной гидравлический пресс от перегрузок. Устройства, оснащенные таким клапаном, являются более надежными.

Клапан сброса давления увеличивает срок службы инструмента

Тип прессующей головки

Прессующая головка бывает открытой и закрытой. Пользоваться ручным гидравлическим прессом, оснащенным головкой второго типа, несколько сложнее, чем устройствами с открытой головкой. Чтобы привести в действие такой пресс, надо выполнить несколько последовательных действий: открыть стопор, извлечь матрицу, закрепить в устройстве кабель вместе с кабельным наконечником, закрыть рабочую зону приспособления и начать выполнять обжатие. Для обжатия кабеля при помощи открытой головки С-образного типа требуется значительно меньше трудозатрат и времени.

Ручной пресс с механизмом автоматического сброса давления (АСД) и С-образной рабочей головой

Чем соединяют металлопластиковые трубы?

В процессе прокладки металлопластиковых труб используют специальные соединительные детали – фитинги. Они представляют собой элементы крепежа или узловые разветвления – крестовины, тройники, переходники, заглушки и пр.

Существует два вида этих деталей – компрессионные и прессовые. Для установки первых требуется обычный гаечный ключ, а для вторых – обжимные клещи. С сортаментом фитингов, применяемых для сборки металлопластиковых трубопроводов, ознакомит рекомендуемая нами статья.

Пресс-фитинги, закрепленные на металлопластиковых трубах с помощью опрессовочного инструмента, позволяют корректно произвести разводку в системе любой сложности

Пресс-фитинг считается наиболее надежным и не ослабевает в процессе эксплуатации, сводя к минимуму возможность образования утечек в системах. Такой способ соединения дает возможность заливать коммуникации бетоном и осуществлять в случае надобности скрытую укладку металлопластиковых труб в стены, полы и потолки.

Пресс-фитинг – современный элемент для надежного соединения металлопластиковых труб в единую систему. Состоит из корпуса, в котором находятся штуцер и уплотнители, изолирующие обжимную гильзу и кольцо

Область соединения демонстрирует великолепные эксплуатационные качества, легко выдерживает давление, в несколько раз превышающее предельно допустимое давление в самих трубах, проявляет высокую механическую прочность и надежно служит в течение многих лет, не требуя к себе излишнего внимания и трудоемки обслуживающих мероприятий.

При монтаже металлопластиковых труб для организации теплого пола актуально использовать пресс-фитинги. Они обеспечивают максимальную надежность соединения и подходят для последующей заливки бетонной стяжкой

Для установки фитингов в металлопластиковые трубы применяются обжимные клещи любого вида. С их помощью опрессовка происходит быстро и качественно, а результатом является четкое неразборное соединение, практически полностью исключающее прорыв на коммуникационной линии.

При использовании пресс-фитингов система превращается в цельный, неразборный комплекс. Ошибки, совершенные в процессе монтажа, не подлежат коррекции или ремонту. Чтобы устранить их, придется вырезать фрагмент и установить новый коммуникационный узел.

Еще одним недостатком является довольно высокая цена пресс-деталей. Именно поэтому они применяются в быту не слишком широко

Конструкция пресс клещей для опрессовки ПК-16 КВТ

Пресс-клещи для опрессовки гильз марки ПК-16 выпускают многие производители. Назначение данной модели – опрессовка наконечников и гильз, номинальное сечение которых 1,5 – 16 мм2. Гильзы с таким сечением наиболее распространены на мелких производствах. А также в быту.

Особенность обжима с использованием данной модели заключается в том, что вдавливание материала гильзы или наконечника в тело провода происходит точечно, что позволяет произвести эту процедуру до той глубины и по тому профилю, которые необходимы. Такой метод называется «опрессовка точкой».

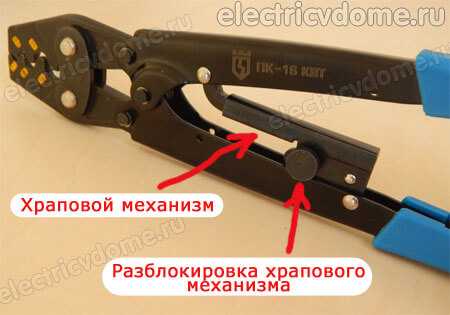

Удобство пресс-клещей ПК-16 заключается в том, что они имеют храповой механизм, благодаря которому рукоятки не разжимаются, пока полный цикл обжима не подойдет к концу. После срабатывания собачки в конце цикла, включается инвертированный режим храпового механизма, благодаря чему нельзя сжать рукоятки до того, как губки клещей полностью не раскроются.

Храповой механизм снабжен боковым поворотным колесиком, с помощью которого блокировка может быть отключена на любом этапе работы с инструментом. Эта функция может быть полезна, если не получается прожать гильзу полностью из-за того, что ее размеры слишком большие.

Наличие профилированных рабочих зон на губках пресс-клещей ПК-16 позволяют оптимально работать с наконечниками (гильзами) различных стандартных сечений, которые обозначены с помощью желтого цвета возле рабочих зон. Корректный выбор рабочих зон контролируется наличием собственного номера (клейма). По завершении процесса опрессовки отпечаток клейма остается на корпусе гильзы.

Пресс-клещи ПК-16 не имеют особенного дизайна или уникальной конструкции. Эргономичность также невысока. Тем не менее, рукоятки достаточно удобны – за счет большой длины, благодаря чему при опрессовке нет необходимости прилагать излишние усилия. Я свободно обжимаю медные гильзы диаметром 4 мм одной рукой (для шестнадцатого сечения наверное нужно будет приложить вторую).

В целом можно говорить о максимальном упрощении конструкции пресс-клещей. Это, а также внешняя надежность говорят о том, что эта модель будет эксплуатироваться в течение долгих лет.

Пресс-клещи ПК-16 являются бюджетной моделью профессиональных клещей, невысокая стоимость которых объясняется не плохим качеством, а отсутствием излишних функций. Обжим гильз в рабочих зонах 1.5, 2.0, 6.0 можно легко выполнить одной рукой, в зонах 10 и 16 нужно работать двумя руками. В том случае, если регулярно требуется опрессовывать в максимально допустимых для пресс-клещей рабочих зонах, лучше приобрести пресс-клещи более крупных размеров.

Как работать пресс клещами

Всего пресс-клещи для опрессовки гильз данной модели имеют 5 рабочих зон, которые используются для гильз с сечением 1,5 мм2, 2 мм2, 6 мм2, 10 мм2 и 16 мм2. В качестве примера выполним опрессовку трех проводов из меди, имеющих сечение 2,5 мм2. Кроме проводов, понадобится гильза, имеющая сечение 6 мм2.

Прежде всего, необходимо зачистить изоляцию проводов (длина зачищенного участка должна равняться длине гильзы). Затем нужно вставить провода на всю длину в гильзу, после чего гильза отправляется в соответствующую рабочую зону инструмента.

Для обхвата гильзы рабочими губками придется либо максимально развести ручки пресс-клещей в стороны, либо воспользоваться колесиком, иначе храповой механизм заблокирует пресс-клещи.

Процесс опрессовки должен производиться плавно, нужно избегать рывков. При этом необходимо придерживать провода, чтобы они не выпали из гильзы до завершения опрессовки.

По завершении процесса произойдет автоматическая разблокировка храпового механизма (следует помнить, что в случае недостаточности обжима открыть клещи не получится). Итак, мы имеем опрессованную гильзу, с отпечатанным на ней рабочим номером рабочей зоны.

Общее впечатление от инструмента

В принципе покупкой доволен! Понравилась простота и практичность. Для таких работы как наращивание и соединение проводов в распределительных коробках подходят на «УРА». Думаю работая с самым ходовым размером гильз 2.5, 4, 6, мм2 ПК-16 на долгосрочную работу претендуют.

Обжим гильз размером 10, 16 мм2 производить не приходилось (в практике домашнего электромонтажа такое сечение не часто встречается). Но мне кажется, что при постоянном использовании их при таком сечении гильз (10, 16 мм2) со временем клещи начнут деформироваться. В общем, инструмент нормальный, можно работать.

А сейчас хочу представить вашему вниманию небольшой видео обзор данного инструмента. Видео взято из моего канала Ютуб.

Принцип использования

Разобраться в принципе работы клещей для обжима изолированных наконечников в проводке не так сложно. Для этого достаточно знать нюансы самого рабочего процесса, во время которого может возникнуть необходимость в их применении. Помимо провода, контакты которого необходимо обжать, потребуется инструмент для обжима и соединительный элемент, который крепят на конце контактов.

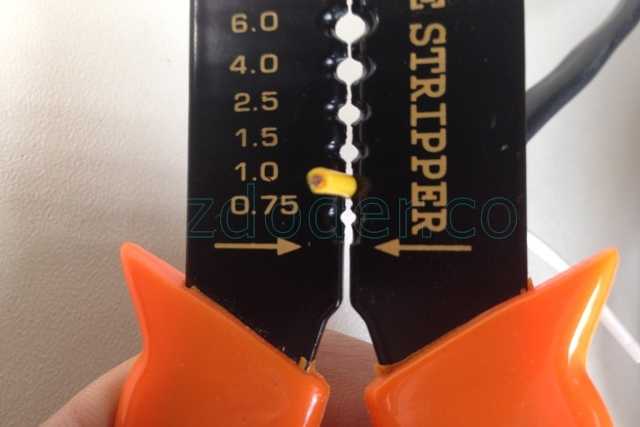

Сперва конец провода необходимо очистить от внешней изоляции. Это делается при помощи клещей. Если внимательно осмотреть их, то можно увидеть на них полукруглую ложбинку и режущую кромку, которая располагается сверху. В эту выемку укладывают сам провод, после чего прижимают лезвием верхнюю часть.
Далее нужно совершить несколько оборотов вокруг кабеля, и после этого изоляция легко сойдет с жилы. Чтобы наиболее качественно выполнить опрессовку контактов электрической жилы, достаточно снять внешнюю изоляцию на 4 см в длину.
После этого можно переходить к следующему этапу — выравниванию и размещению жил в правильной последовательности. Порядок их расположения определяется видом применяемого коннектора. После того как провода будут выровнены, их как можно плотнее прижимают друг к другу и обрезают. При этом обязательно нужно оставить 1−1,5 см для контактов.
Все контакты необходимо вставить в инструмент для обжима, следя за тем, чтобы не была нарушена их последовательность расположения. Жилы следует заводить в инструмент на такую глубину, чтобы нижняя выемка коннектора доходила до изоляции кабеля. Таким образом будет обеспечена его целостность во время обжима, поскольку в процессе опрессовки выемка плотно вдавливается при закреплении устройства на шнуре.
Необходимо вставить устройство в посадочное место клещей. Обязательно удостоверьтесь, что жилы располагаются в правильном порядке с учётом их цветовой маркировки. Если всё сделано верно, то можно начинать прессовку.
На заключительном этапе необходимо убедиться в прочности соединения, а также целостности коннектора. Поскольку для выполнения подобной операции в продаже предлагается множество моделей клещей, желательно выбирать для обжима те из них, которые соответствуют конкретному типу соединения.

Во время монтажа и ремонта различных бытовых устройств часто приходится выполнять работы с проводами. И для качественного их выполнения нередко требуется создание надежных и безопасных соединений. Решить подобную задачу без специализированного инструмента невозможно. Чаще всего для этого используются клещи для обжима наконечников. Сегодня такой инструмент представлен в продаже в широком ассортименте, благодаря чему можно подобрать наиболее подходящий вариант с учетом стоящей перед специалистом задачи.

Однако выбор клещей для опрессовки наконечников кабеля — не такая простая задача, как может показаться поначалу. Даже несмотря на то, что в магазинах можно найти универсальные клещи для выполнения подобных работ, всё же рекомендуется выбирать узкоспециализированный инструмент, который сможет гарантировать наиболее качественную опрессовку контактов. Соответственно, и сам обжим наконечников должен выполнять специалист, поскольку для качественного проведения подобной работы необходимо обладать опытом и знаниями.

Электромеханический дифавтомат или электронный – что лучше?

Так же, как и УЗО, дифференциальные автоматы производятся либо с электромеханическим отключением, либо с электронным устройством отключения. Электромеханическое устройство не требует дополнительной энергии для своей работы. Энергия берется из источника тока утечки. Поэтому дифференциальный трансформатор, который регистрирует эти токи в электромеханических устройствах, имеет большие размеры. Такие размеры трансформатору нужны, чтобы превратить небольшой сигнал в напряжение, достаточное для срабатывания устройства. Большие размеры трансформатора увеличивают габаритные размеры всего устройства.

Электронный дифференциальный автомат

Электронный дифавтомат содержит, помимо датчика тока утечки и катушки отключения, еще электронную схему с усилителем сигнала. Небольшой сигнал от датчика усиливается до амплитуды, достаточной для работы катушки. Электронные дифференциальные автоматы более компактны, но означает ли это, что они лучше? Фактически, компактностью их достоинства и ограничиваются. Бывают ситуации, когда это устройство не помогает.

Например, при обрыве нулевого провода дифференциальные автоматы и УЗО с электронным управлением цепями становятся бесполезными. Напряжение питания электроники исчезает, оно перестает работать и не может отключить нагрузку. И это более чем актуально. При обрыве нулевого проводника в сетях происходит перераспределение напряжения между фазами. На более нагруженных фазах напряжение падает. Хуже всего, на незагруженных фазах напряжение может вырасти до 380В. Выдержит автомат такой режим или нет – вопрос спорный.

Поэтому, несмотря на компактность электронных устройств, использовать их лучше с реле напряжения.

Как различать устройства защиты с электронной схемой управления и электромеханические?

На передней панели этих устройств показана их схема. Если на ней есть символ усилителя, то устройство является электронным, если нет – то электромеханическим.

Два устройства или одно?

Использование дифференциальных автоматов разумно: схема подключения проще и пространства в щите занимает меньше. Но эта медаль имеет недостаток.

Начнем с затрат. Цена на дифференциальный автомат превышает суммарную стоимость автоматического выключателя и УЗО. Если это не так, рассматриваемое устройство производится малоизвестной компанией. Более дешевый продукт возможен только за счет его качества.

Второй фактор связан с необходимостью замены неисправного устройства. И не только дешевых изделий, но и продуктов известных компаний. Никто не застрахован от поломки. Добавим, что чем сложнее устройство, тем больше вероятность отказа.

Если дифференциальный автомат выходит из строя, он должен быть полностью заменен. Напротив, если что-то из пары автоматический выключатель плюс УЗО выйдет из строя, нужно будет заменить только неисправный элемент. Его партнер останется в рабочем состоянии, и владелец потратит деньги на покупку только одного элемента.

Другое неудобство при работе с дифференциальным автоматом: после его срабатывания невозможно определить, что было причиной. Конечно, если отключение произошло, когда вы работаете и подключили какую-то нагрузку к розетке, – вопросов нет. Но если это произошло внезапно, без чьего-либо вмешательства, и после включения автомата все оставалось по-прежнему – что тут можно подумать? А если такие отключения стали регулярными? В чем причина – короткое замыкание или повреждение изоляции? Алгоритмы поиска этих повреждений различны.

Для тандема автоматический выключатель / УЗО таких вопросов не возникает. Сработал выключатель, а после включения сразу отключается повторно – ищем короткое замыкание. А если после восстановления все нормально, по крайней мере, какое-то время, – то перегрузка. Если выключается УЗО, значит где-то есть утечка. Работа связки автомата с УЗО более предсказуема, чем дифференциального автомата.

Однако все сказанное не является основанием для отказа от дифференциального автоматического выключателя. Часто их установка вполне оправдана. Например, при количестве исходящих линий в щите в несколько десятков дифавтоматы и УЗО сложно сравнивать. В конце концов, для профессионального электрика не сложно будет определит причины проблем с кабелями.

Матрица МПК-11

Она предназначена для обжима:

разъемов с изоляцией из ПВХ

Обратите внимание — именно с теми, что имеют изоляцию поливинилхлорид, не нейлон. Разъемы могут быть сечением от 0,5 до 6мм2

Разъемы могут быть сечением от 0,5 до 6мм2.

В чем отличие модели МПК-01 от МПК-11? Изначально, МПК 01 была почти универсальной. Ей обжимали все подряд, да и сейчас продолжают это делать.

Однако у изделий от разных производителей с ПВХ изоляцией, все чаще стали происходить случаи недоопрессовки. То есть наконечник снимался от руки.

Поэтому и было принято решение, выпустить отдельное изделие, специально предназначенное для ПВХ изоляции.

Лучше всего это рассмотреть на конкретном примере. Возьмем разъем и кольцевой наконечник (изоляция красная).

Для большинства они одинаковы на вид. Однако все же отличия имеются.

В первую очередь они касаются металлической части. У разъема она более тонкая.

Поэтому если вы его опрессуете матрицей МПК-01, то получите не достаточное усилие на разрыв контактного соединения.

Чтобы добиться надежного контакта нужно придерживаться правил:

МПК-11 — для разъемов с ПВХ

МПК-01 — для наконечников с ПВХ и разъемов в нейлоне

Обе матрицы имеют трехпозиционный, овальный, двухконтурный профиль опрессовки.

Когда устанавливаете наконечник в матрицу, следите за тем, чтобы маркировочные цвета не перепутались между собой.

Также здесь присутствует и цифровая маркировка.

Вот как выглядит готовый штекерный разъем РшИП с ПВХ изоляцией обжатый данной матрицей.

А вот как разъем РпИо (изоляция также ПВХ).

Если вы попробуете обжать эти же разъемы, но матрицей МПК-01, то во многих случаях сила сжатия будет не достаточной, и провод при определенном усилии вытянется наружу.

Виды кримперов и их цена

Учитывая огромное количество существующих наконечников, обжимной инструмент делится на несколько видов.

Так, например, по расположению прижимных поверхностей среди электромонтажных кримперов существуют модели:

С расположенными горизонтально матрицами (ножничного типа) – напоминают обыкновенные клещи. Они легкие, обеспечивают высокую скорость работы и удобны в обращении.
С расположенными вертикально матрицами (выдвижного типа) – обычно весят больше предыдущего варианта и не так удобны в обращении, но ради справедливости следует отметить, что в своем большинстве обеспечивают равномерность обжатия. Тут рабочие поверхности двигаются параллельно относительно друг друга.
Диафрагменные (втулочного типа, цанговый) – оказывают на поверхность гильзы давление с четырех, и даже шести сторон, за счет чего провод обжимается плотно и качественно.

Советуем изучить Делитель напряжения

Кримперы также делятся на несколько видов по типу привода.

Так у ручных механических моделей принцип работы схож с обыкновенными клещами.

Рассчитаны такие кримперы, как правило, на работу с проводами небольшого сечения, так как обжимают ограниченную группу наконечников.

К автоматическим вариантам можно отнести следующие типы обжимников:

Мобильные полуавтоматические модели – модифицированные ручные кримперы, конструкцией которых предусмотрены съемные «разнокалиберные» матрицы, храповый механизм и устройство разблокировки.
Полностью автоматические модели с гидравлическими, электрическими или пневматическими механизмами, посредством которых и выполняется обжатие коннекторов. В этом случае можно говорить о настольных или стационарных кримперах, которые не только развивают достаточное для работы с толстыми кабелями усилие, но и способны работать очень быстро и эффективно. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Кримперы могут быть как универсальными, так и узкоспециализированными.

Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем.

Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Так ручные варианты обойдутся для покупателя в сумму от 250 до 3000 рублей.

Стоимость гидравлических опрессовщиков зачастую превышает отметку в 6 – 15 тыс. рублей.

Кримперы для опрессовки шлангов высокого давления и вовсе стоят свыше 20 тыс. рублей.

Приведенные ниже советы помогут с выбором обжимника.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

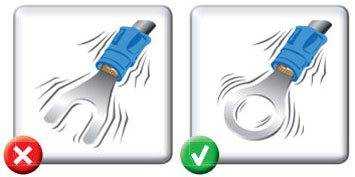

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Проверка в работе

Обжим клемм

Как уже говорилось пресс-клещи позволяют обжимать изолированные клеммы трех диаметров. Проверим самый большой из них — 6 мм. Причем для проверки качества обжима усложним испытание и вставим в клемму провод сечением 1.5 мм. Если пресс-клещи надежно зафиксируют такой провод, то с проводами большего сечения вообще не будет проблем.

Вставляем провод в клемму и настраиваем клещи.

Сжимаем и проверяем качество обжимки. Получилось неплохо. Провод закреплен в клемме надежно.

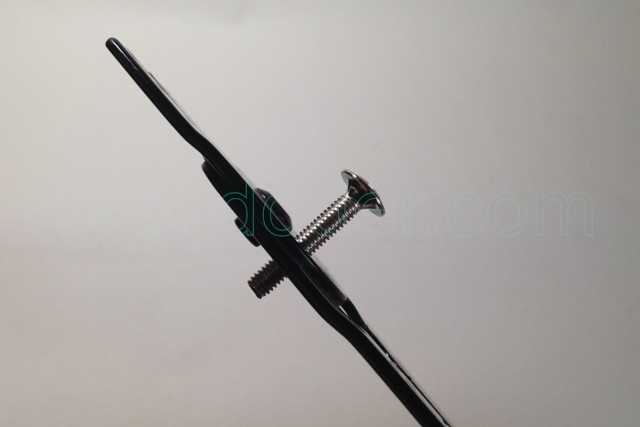

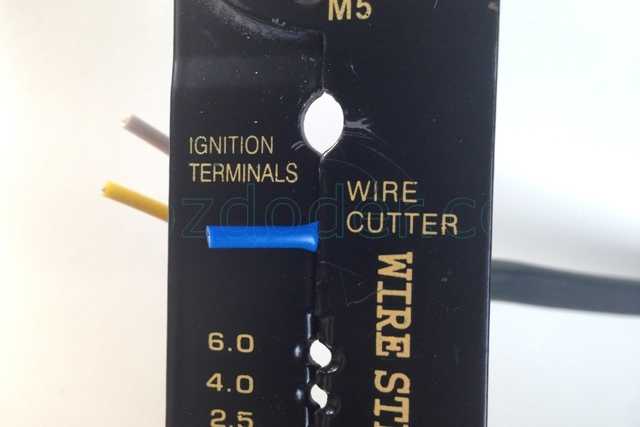

Перекусывание болтов

Данное испытание еще до старта вызывало большой скепсис. Перекусить болт подобными клещами (когда это не удается иной раз даже более мощными кусачками) — верится с трудом. Но пробуем.

Берем болт 35 мм (М3,5) и вкручиваем в соответствующее отверстие.
