Перекидной рубильник для генератора - советы по выбору, применению и подключению

Схемы подключения через розетку к домашней сети

Существует несколько ключевых методов подключения генераторов через розетку

Подключение резервного источника питания к выделенной группе потребителей по отдельной, предварительно созданной схеме;
Использование перекидного рубильника или трёхпозиционного переключателя, где проделываются перемычки на входе со стороны генератора. Такой способ позволит правильно запитать всю домашнюю сеть. Основной минус конструкции заключается в невозможности использования трёхфазных генераторов;
Применение двух контакторов, где один выполняет роль переходника от городской сети, а другой служит мостом от резервного источника. Способ пользуется большим спросом при использовании систем автозапуска. Выбирая его, нужно позаботиться о перемычках между вводами со стороны резерва;

Подключая трёхфазную установку к трёхфазной сети нужно предварительно обустроить соответствующие электроприемники, например, двигатели электрических станков.

При установке резервного источника питания в загородном доме или на даче, необходимо правильно оценить свои возможности и ответственно отнести к выбору подходящего решения. В таком случае, покупка оправдает все ваши ожидания и станет продуктивной.

Установка оборудования

Подключение генератора к домашней сети не требует большого количества оборудования.

Достаточно определить местоположение устройства для обеспечения шумов изоляции и вентиляции в соответствии с нормами. Скорее всего, им придется строить цементный песок в комнатах, что уменьшит вибрации.

Подумайте о том, что установка мобильных генераторов мощностью до 2 кВт не является разумной. Дом не может полностью обеспечить электроэнергией.

Кроме того, они мобильны и не требуют особых условий размещения.

Мы описываем установку электрического генератора мощностью 2 кВт. Если вы хотите организовать резервное питание, вам понадобятся:

Медный кабель с поперечным сечением 4 квадратных метра. мм для организации отдельной записи. Длина должна соответствовать расстоянию между устройством ввода и местоположением генератора.
Модульный коммутационный переключатель, который может крепиться к профилю DIN 35 мм. Среди недорогих моделей TDM-63 оказались более надежными и надежными, чем ABB, Hager.

Остерегайтесь заземления, поскольку соединение должно соответствовать EMP.

Другими словами, перед подключением резерва должна быть организована система заземления TN-C-S или TT.

Дифференциальная защита на выходе генератора не будет избыточной. Кроме того, при двухкомпонентном типе проводки никто не прерывал заземление генераторного устройства.

Генераторные рубильники

Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.

Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)
Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети

При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности

Выбор АВР

Приведенная ниже таблица поможет вам определиться с выбором типа АВР.

Таблица 1

Тип АВР	Особенности устройства	Действие
Одностороннего действия	Две секции. Одна рабочая, а одна резервная	Подключает резервную линию в случае пропадания напряжения на основной
Двухстороннего действия	Секции равнозначные	Можно подключить любую линию, не зависимо от наличия напряжения
С восстановлением	Контролирует наличие напряжения на основном вводе после переключения на резервное питание	При появлении напряжения на основной линии переводит схему (с небольшой задержкой) в исходное состояние
Без восстановления	Переключает секции после пропадания напряжения на основном вводе	Для перевода в основной режим требуется вмешательство оператора

Что такое перекидной переключатель

Реверсивный перекидной выключатель

Назначение перекидного переключателя – передача напряжения между двумя линиями или соединение нескольких сетей. Используя рубильник, можно исключить токовые утечки при авариях и быстро переключиться на целую линию. Переключение прибора производится при помощи рычага на лицевой панели, который приводится в 1-2 положения.

Оборудование устанавливается в щитовой комнате или возле щитка ввода.

Специфика устройства

Рубильник перекидного типа схож с двухпозиционным выключателем по принципу работы, но отличается повышенной мощностью и плавным ножевым приводом. Второе различие – процесс переключения с разрывом линии и работа в трех положениях:

квартирная/домашняя сеть;
выключение;
запитка от генератора.

Для понимания принципа работы перекидного автомата нужно разобраться с конструкцией. Средний контакт – это рейка посередине с V-образными ножами. В качестве боковых задействуются верхние и нижние клеммы. Средний контакт соединяется только с верхними или только с нижними. У ножей нет ускорителей или пружинок, поэтому перекидывание с основной на резервную сеть производится вручную.

Принцип действия и функции рубильников

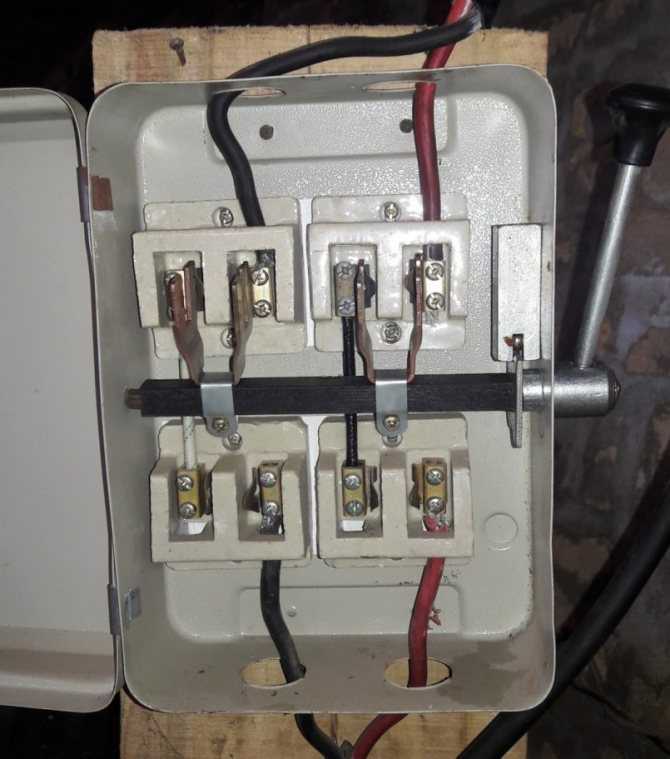

Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала.

Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой.

Конструкция рубильника зависит от способа включения устройства. Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением.

Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

Вам это будет интересно Подключение бензогенератора с автозапуском к сети дома

При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

Подключение генератора к сети дома

Перебои с электричеством – явление в частном секторе достаточно распространенное, поэтому запасной источник энергии никогда не помешает. В данной статье мы поговорим о том, как правильно подключить генератор (примеры моделей FUBAG TI 2600, Hyundai HHY3000FE, Champion GG951DC) к сети дома.

Расчет допустимой нагрузки

Выбирая генератор, следует рассчитать нагрузку, которой он будет подвергаться

Во внимание должна приниматься не только номинальная мощность всех подключаемых электроприборов, а и пусковые броски тока с возможным повышением потребления

Для каждой группы предусмотрен собственный коэффициент, на который нужно умножить номинальную мощность устройства.

Бытовая техника (холодильник, телевизор и др.) – от 1,2 до 1,5.
Обогреватели и лампы накаливания – 1.
Мощное оборудование (станок, трансформатор, насос и др.) – 3.
Ручные инструменты (электродрель, лобзик, УШМ и др.) – от 1,5 до 2.

Если сумма величин превышает допустимую мощность генератора, от использования какого-то прибора придется отказаться. Даже короткие перегрузки очень вредны. При этом генератору противопоказаны и постоянные малые нагрузки (меньше 30% от номинала). Эксплуатация «вполсилы» негативно влияет на его работоспособность.

Способы подключения

Некоторые любители простых решений подключаются к электросети с помощью переходника «вилка-вилка». Один конец вставляется в розетку, другой – в генератор. Проблема заключается в том, что при возвращении электричества источник энергии или присоединенные к нему приборы могут элементарно выйти из строя. Если нет желания так рисковать, от подобного «легкого» решения лучше воздержаться. Различают два основных способа подключения генератора к домашней сети:

через перекидной рубильник;
с использованием блока автоматического управления.

Применение АВР

Желающие не заморачиваться каждый раз с подключением генератора могут установить блок автоматического управления. Как только электричество пропадает, система АВР самостоятельно активизирует источник энергии. Блок подключается к электрощиту. С генератором он соединяется кабелем.

Следует отметить, что большинство специалистов считают покупку АВР нецелесообразной тратой денег, так как автоматическое включение все равно требует контроля наблюдателя. Приобретение подобного блока оправдано экономически только в случаях с мощными генераторами, оснащенными микропроцессорными системами управления.

Схема подключения резервного генератора к трехфазной сети. Подключение генератора и 3-х фазной сети

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно на форуме была создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

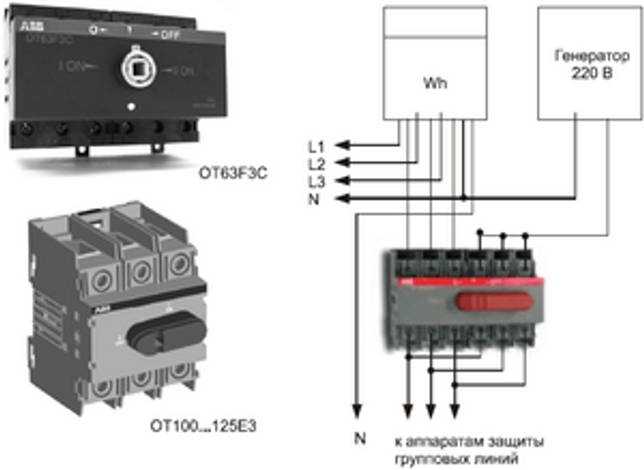

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Стандартный запуск генератора в работу

Рис.№1. Трехфазная схема автоматического восстановления рабочего электропитания от бытового генератора.

Для запуска генератора предусмотрен кнопочный пост с кнопками «пуск» (КВ) и «стоп» (КО). Реле РКН выполняет функцию блокирующего элемента цепи.

При исчезновении основного питания требуется провести некоторые самостоятельные действия, чтобы запустить генератор. Подойдя к генератору, проверяем наличие топлива в баке, состояние масляной системы, свечей зажигания. Включаем ключ зажигания, открываем топливо и воздушную заслонку, начинаем запускать. После запуска, включаем вводной автомат и кнопку «пуск». Автоматическое включение получается весьма условное.

После подачи основного питания, включается реле контроля напряжения, катушка ПМ2 разрывает цепь, команда об отключении ПМ дает возможность запуска пускателя на основном вводе ПМ1. После этого останавливаем двигатель генератора. Это так называемая упрощенная схема запуска резервного генератора.

Рубильник перекидного типа для генератора

Рубильник для генератора обязан быть одномодульной модификации, а блокираторная конструкция должна иметь классическую схему контактов. Говоря о реверсивном блоке, он изготавливается в версии с контроллером. Вследствие этого, на аппаратах, оборудованных резонатором, не нужно устанавливать выбор.

Перед тем, как начать устанавливать рубильник, нужно внимательно изучить, как устроена система заземления. В ней обязательно должен присутствовать особый заземляющий электрод с маркировкой, содержащей всю необходимую информацию о защите.

Чаще всего в продаже можно найти изделия с маркировкой «ИП30». Такие сведения говорят о том, что расходник обладает довольно надёжной изоляцией.

И снова от рубильника к переключателю

Итак, вы выяснили главный недостаток ручных рубильников — переключать их надо умеючи, на «и… раз!». Именно поэтому рубильники рекомендуется переключать после отключения нагрузки, чтобы не было бросков тока. Нет тока — нет дуги. Но что делать, когда переключение нужно произвести под нагрузкой?

Для этого служат переключатели, в том числе и перекидные. В своей конструкции они имеют специальные ускоряющие устройства, которые при переводе рукоятки сначала запасают энергию руки, а потом щелчком переводят ножи устройства в другое положение. Вы постоянно сталкиваетесь с такими приборами, даже не обращая на эту особенность внимания. Обычно это выключатели, коммутирующие высокие напряжения и ток. Нажмите, к примеру, на кнопку питания телевизора. Мягкое нажатие, потом щелчок — устройство сделало переключение с максимальной скоростью независимо от скорости нажатия на кнопку. Точно так же работают и переключатели.

Особый интерес представляют так называемые трехпозиционные конструкции, имеющие промежуточное положение среднего контакта, когда он не соединен ни с правым, ни с левым:

В этом положении ни одна лампа не горит, поскольку переключатель находится в позиции «отключен».

Как и рубильники, переключатели могут быть многополюсные и в состоянии коммутировать достаточно большие токи.

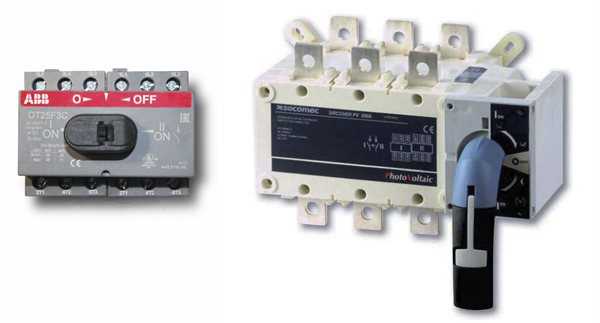

Трехпозиционные трехполюсные перекидные переключатели на номинальный ток в 25а (слева) и 200а.

Как видно из фото, они имеют закрытую конструкцию. К недостаткам таких устройств можно отнести относительно высокую стоимость и сложность конструкции, но это окупается высокой надежностью и простотой работы с ними.

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

блок питания на 200 В

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В.
Используемые в них блокираторы могут иметь различные исполнение

Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием. А вот в конструкции блоков управления обычно присутствуют тиристоры.
Для сети пределом отрицательного сопротивления является показатель 40 Ом

Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов.
Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

А вот в конструкции блоков управления обычно присутствуют тиристоры.
Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов.
Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

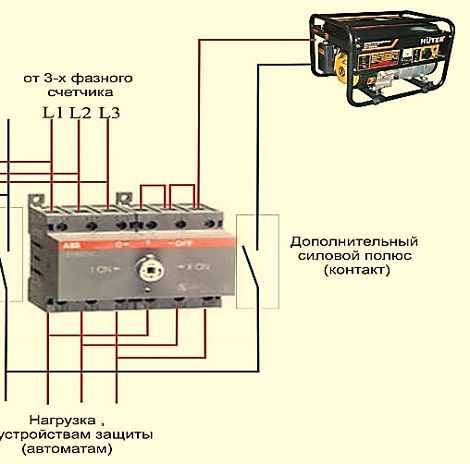

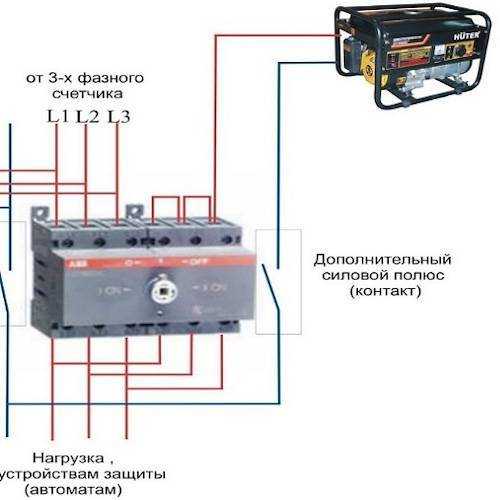

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

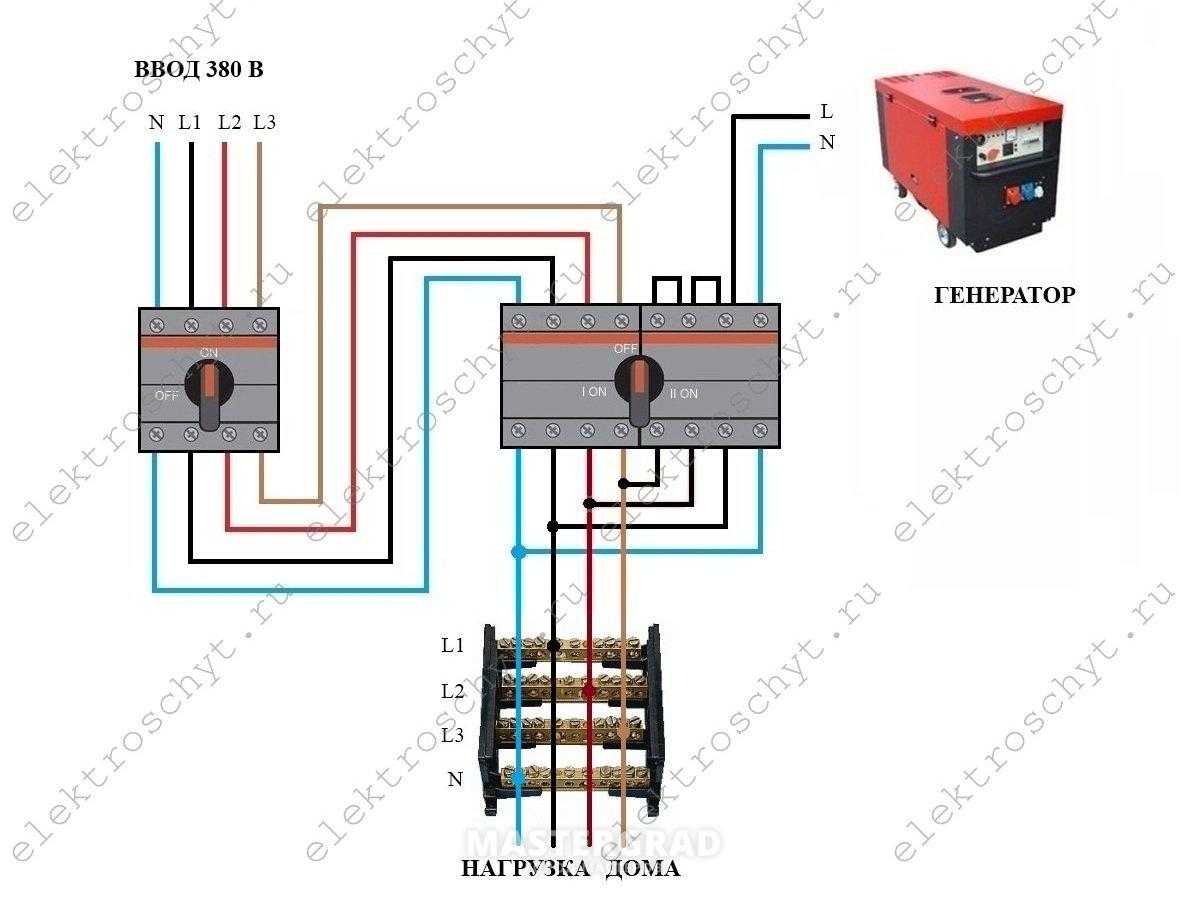

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Требования к оборудованию резервного питания

Необходимость перехода на резервный источник, как правило, вызвана либо аварийной, либо нештатной ситуацией. В связи с этим нередко все переключения осуществляются неквалифицированным персоналом и зачастую в сложных условиях — в темноте, тесноте, под открытым небом. Именно поэтому требования к резервирующему оборудованию достаточно жесткие:

Безопасность для оператора. Все резервное электрооборудование не должно иметь открытых токоведущих и движущихся частей (за исключением приводных ручек), а его металлические шасси и кожухи нужно заземлить. Отправляя даже неподготовленного человека на переключение, вы должны быть уверены, что он не попадет под напряжение и не повредит руки какими-нибудь фиксаторами или тягами, даже работая при плохом освещении.
Безопасность для электрооборудования. Схема коммутации должна быть такой, чтобы даже при не полностью или не в той последовательности выполненном переключении оператор не смог создать аварийной ситуации — подать встречное напряжение, переключить не все фазы, вызвать короткое замыкание и пр. Все это обеспечит сохранность основных и резервных цепей даже при неумелых или ошибочных действиях человека.
Оперативность. Переход на резервный генератор должен требовать минимум манипуляций и производиться по возможности быстро. Сами устройства коммутации должны быть максимально доступны, чтобы к ним не нужно было взбираться по стремянкам или лазить по люкам

Это особенно важно для ответственных объектов и специального электрооборудования (холодильные установки, системы микроклимата, котлы, печи и пр.).
Наглядность и простота. Конструкция переключателей и рубильников должна быть максимально простой, а схема переключения — наглядной и интуитивно понятной

Это существенно сокращает вероятность ошибки человека и выхода из строя оборудования. Такие схемы проще обслуживать, а ремонт при их поломке будет стоить дешевле.

Стоит отметить, что каким бы методом переключения на резервное питание вы ни пользовались, ручным или автоматическим, все условия должны быть по возможности максимально соблюдены. Ведь именно от этого будет зависеть не только обеспечение бесперебойного питания объекта, но и безопасность людей.

Полуавтоматический переход на другой источник

Этот метод подразумевает автоматизацию тех или иных (не всех) процессов переключения. Участие человека в таком типе переключения все равно необходимо, но сама коммутация становится намного проще и безопаснее как для человека, так и для оборудования.

Автомат переключения на резерв

Этот узел, который несложно собрать своими руками, предназначен для автоматического переключения нагрузки с основного на резервный источник при пропадании первого и наоборот. Для его реализации понадобится электромагнитный пускатель или реле, срабатывающие от 220 В и с контактами, выдерживающими ток домовых потребителей. В качестве примера взято электромагнитное реле РЭК77/3 с тремя группами переключающих контактов:

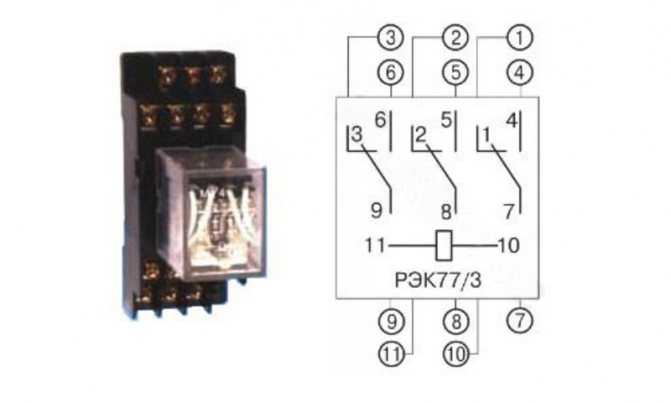

Электромагнитное реле РЭК77/3 с обмоткой 220 В / 50 Гц

Устройство выдерживает ток до 10 А, и вполне может использоваться в качестве автоматического переключателя на небольшом объекте или в частном доме. Схема же автомата будет выглядеть следующим образом:

Здесь реле исполняет роль автоматического перекидного выключателя. Одна группа контактов переключает фазу, другая — ноль, третья не используется. Обмотка реле питается от основной сети. В исходном положении в линии «Сеть» присутствует напряжение, реле включено и подает напряжение на нагрузку. При пропадании сети реле отпускает и переключает нагрузку на питание от генератора. При возобновлении электроснабжения реле К1 вновь срабатывает, и схема возвращается к питанию от основного источника.

С запуском бензогенератора

Эта конструкция в состоянии самостоятельно запустить генератор. Единственное условие — сам генератор должен иметь стартер и дистанционную систему пуска хотя бы кнопкой. Для реализации этой идеи понадобится еще одно реле и пусковой таймер произвольной конструкции:

Подключение бензогенератора к сети дома, схема с автостартом

Здесь реле К1 исполняет те же функции — переключает нагрузку при пропадании основного напряжения. Но дополнительно оно своей третьей группой контактов подает напряжение на стартер и реле времени. Реле периодически пытается завести генератор, с его запуском появляется напряжение на резервной линии. При этом срабатывает реле К2 и своими контактами отключает систему автозапуска бензогенератора.

Но и эта конструкция не является полным автоматом. Во-первых, если генератор по каким-либо причинам не запустится (холодно, плохая регулировка пуска, нет топлива и пр.), устройство будет пытаться заводить его до тех пор, пока не сожжет стартер или не посадит пусковой аккумулятор. Во-вторых, при появлении основного напряжения автоматика переключит нагрузку на него, но не заглушит генератор.

Сферы применения

Основное назначение рубильников и переключателей этого типа — переключение нагрузки между несколькими (обычно двумя) источниками. Такие устройства, к примеру, широко используются для коммутации резервных источников питания:

Здесь при помощи двухполюсного двухпозиционного перекидного переключателя производится переход от питания нагрузки с основного источника на резервный. Если предполагается переключение между источниками без нагрузки (потребители временно отключены или оба напряжения в момент переключения отсутствуют), то можно использовать обычный рубильник. Если же вы собираетесь производить коммутацию под нагрузкой, то лучше использовать переключатели, скорость переключения которых, как говорилось выше, не зависит от оператора — это исключит выжигание контактов дугой при неумелом (медленном) переключении.

Пример использования трехпозиционного коммутатора ОТ25F3С для переключения нагрузки между однофазными источниками

Здесь стоит отметить, что во многих случаях использование трехпозиционного прибора вместо двухпозиционного — не прихоть, а необходимость. Предположим, вы используете коммутатор для подключения резервного генератора к домовой сети. В этом случае вам нужно не просто перекинуть рубильник, а произвести следующие действия:

Отключить нагрузку (квартиру или дом) от основной сети.
Запустить генератор и вывести его на рабочий режим.
Подключить домовую сеть к резервной сети (генератору).

При помощи трехпозиционного перекидного переключателя сделать это легко и просто, а двухпозиционным перекидным — невозможно. Также вы можете использовать такой рубильник как размыкатель, если понадобится временно обесточить домовую сеть для ремонта или техобслуживания.
