Как понизить ток 220 без трансформатора

Как подключить к компьютерному блоку питания

Подключение автомагнитолы от блока питания компьютера является наиболее используемым методом из-за распространенности источников тока и достаточной мощности встроенного трансформатора. Номинальное значение тока, обеспечиваемое трансформатором, указывается на заводской бирке, наклеенной на боковину корпуса. Чтобы подключить магнитолу к компьютеру, потребуется разобрать кабели с выходными колодками, смонтированные на корпусе блока. Для коммутации используется прямоугольная колодка со штекером Molex, содержащая в себе 4 шнура.

Из штекера требуется вынуть провод с изоляцией желтого цвета, отвечающий за подачу положительного сигнала. Допускается использовать для подсоединения 2 шнура с положительным напряжением (от 2 разъемов Molex). В колодке — 2 кабеля черного цвета, предназначенные для коммутации отрицательного контакта магнитолы, при этом используется тот, который расположен рядом с проводником с желтой изоляцией.

Для работы блока стандарта ATX требуется включить шнур в розетку, а затем замкнуть выключателем 2 кабеля с изоляцией зеленого и черного цвета (они расположены в большом штекере, предназначенном для подсоединения к материнской плате компьютера). При установке перемычки напряжение будет подаваться в момент включения вилки в розетку.

Допускается подключение магнитолы к блоку питания компьютера стандарта АТ, в котором не предусмотрено дежурное питание (подобные изделия использовались в 90-е гг). Напряжение на выходах появляется уже в момент включения вилки в розетку. На части приборов установлен переключатель напряжения на 220 В или 110 В. Перед включением блока требуется проверить положение тумблера.

Перед подключением от компьютерного блока питания рекомендуется вскрыть узел и удалить слой пыли, скопившийся на элементах и вентиляторе. Грязь счищается потоком воздуха и кистью с жестким ворсом. Очистка корпуса, крыльчатки вентилятора и трансформатора улучшает охлаждение деталей, необходимое при подсоединении автомобильной магнитолы с повышенным энергопотреблением. Дополнительно осматриваются конденсаторы — детали с вздутиями подлежат замене на изделия с идентичными характеристиками.

После сборки корпус источника питания окрашивается, на боковую стенку выносятся дополнительные тумблеры.

При изготовлении оборудования своими руками на 220 В следует обеспечить защиту от поражения электрическим током. Компьютерные источники питания оборудованы цепью заземления, которая выведена через коммутационный кабель к штепсельной вилке. Необходимо предусмотреть соответствующий контакт в розетке.

Прямая подача питания от компьютера к автомагнитоле не рекомендуется. При совместной работе устройств трансформатор и выпрямительный контур блока питания испытывают перегрузки, приводящие к выходу из строя изделия. Также при работе усилителя наблюдается падение напряжения (например, при воспроизведении глубоких басов), приводящее к некорректному функционированию компонентов компьютера.

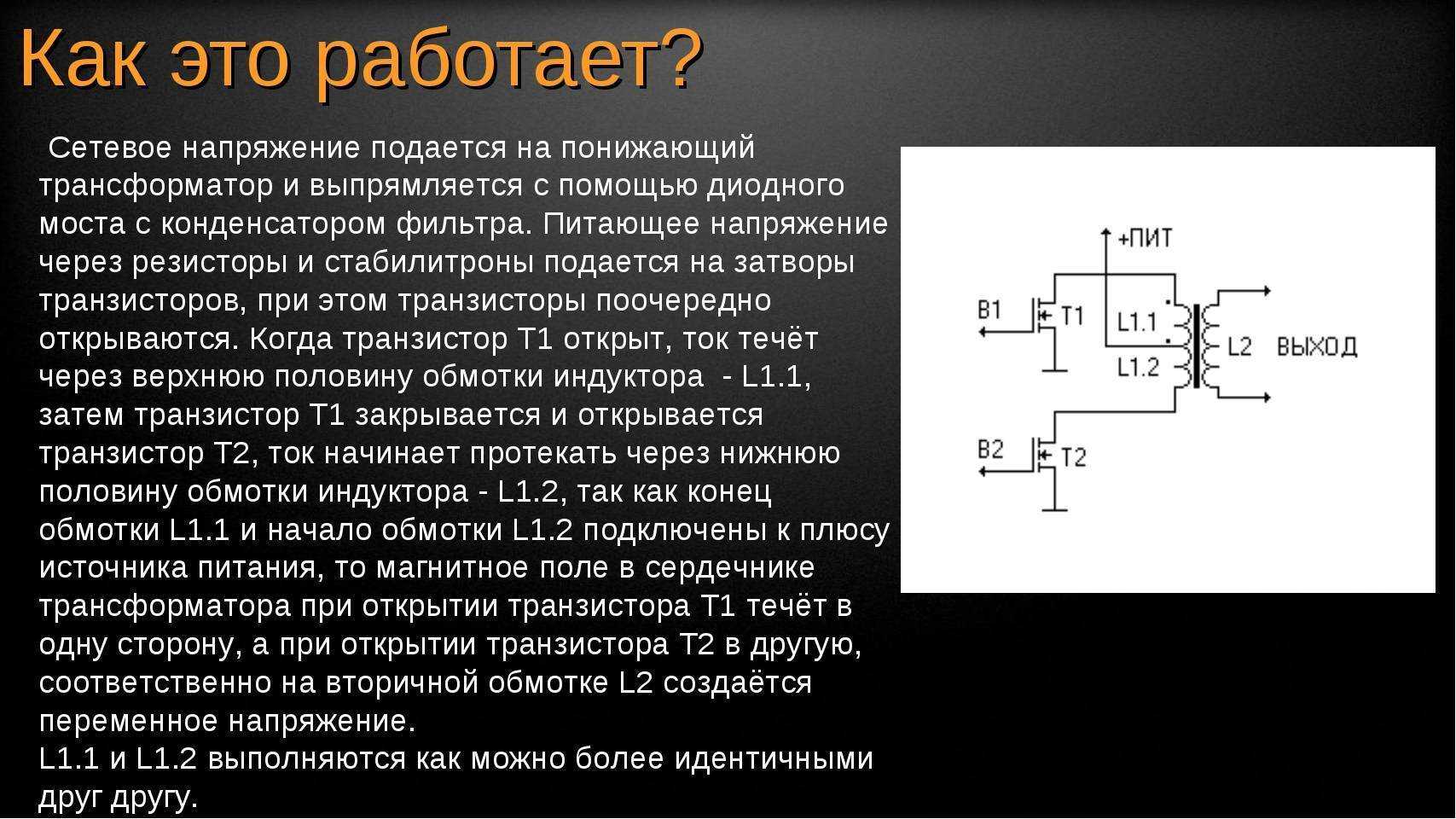

Схема и принцип работы инвертора 12 220

Основная часть радиодеталей, использующих инверторы, используют в работе высокие частоты. Импульсный инвертор в полной мере заменяет классическую схему, в которой применяются трансформаторы. Микросхему К561ТМ2 формируют два D-триггера, у которых присутствует вход R и S. Такая микросхема создается с учетом использования КМОП-технологий, посредством заключения в пластиковый корпус.

Задающие генераторы инверторов монтируются с учетом К561ТМ2, с использованием для функционирования устройства DD1. На делитель частот осуществляется монтирование триггера DD1.2. Усилительные каскады принимают сигнал с микросхем.

Генераторы с синусоидой для инвертора 12 220 В работают на высоких частотах. Чтобы образовать контур с размером 50 Гц, используют вторичную обмотку с параллельным подсоединением конденсаторов и нагрузок. Подключая любое устройство, инверторы создают преобразовательное напряжение в 220 В.

Схема обладает одним существенным недостатком — несовершенной формой параметров на выходах.

Говоря о том, как работает инвертор 12 220, стоит указать что микросхему К561ТМ2 дублирует К564ТМ2. Увеличить мощность на преобразователе можно путем подбора более интенсивного транзистора

Важно учитывать то факт, какие конденсаторы устанавливаются на выходах. Они обладают напряжением 250 В

Мощность

Для домашнего можно смело покупать стационарные на 2000 вт, 3000 вт, 5000 вт, всегда найдется чем его загрузить. Промышленные уже на 10000вт, 15000вт и выше, рассчитаны на энергоснабжение электроинструментов. Для легковых автомобилей достаточно 100вт, 300вт, 500 Ватт, 2000вт. Если больше, то требуется серьёзная подготовка транспорта.

При выборе уточняйте, как мощность указана, номинальная долговременная или кратковременная. При подсчёте предполагаемой нагрузки делайте запас на 20%, чтобы не эксплуатировать преобразователь не пределе, это значительно продлит его ресурс. У дорогих есть запас, у дешевых наоборот, слегка не хватает до нормы.

Подключение лучше проводит у специалистов, сила тока от аккумулятора для автомобильного инвертора на 500W будет около 50А

По неосторожности можно спалить провода и много чего другого. Лучше перестраховаться и поставить дополнительный предохранитель или систему защиты

Джиперы ставят отдельную кнопку отключения массы. Я сторонник максимальной безопасности, на себе попробовал все виды воздействия электричества, даже когда отвертка в руках плавится.

Как получить нестандартное напряжение | Практическая электроника

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Предисловие

Стандартное напряжение – это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда “заточены” различные потребители этого напряжения: лампочки, проигрыватели, усилители и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания. Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №2

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!

Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ – это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:

Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 – 15 Вольт. Более подробно про стабилизаторы можно прочитать здесь.

U стабилитрона – это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт – уже нестандартный ряд напряжения ;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений ;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:

Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.

Теперь берем стабилитрон на Uстабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.

Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода – 0,3-0,4 Вольта? Именно этим свойством диода и воспользуемся ;-).

Итак, схему в студию!

Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.

Итак, что на выходе?

Почти 5.7 Вольт ;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:

На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

www.ruselectronic.com

12 Вольт из 24 или другого повышенного постоянного напряжения

Помимо этого существуют ситуации, когда вместо сетевого напряжения 220 Вольт у вас имеется постоянное напряжение большего номинала, к примеру, 24 Вольт. Подобная ситуация может возникнуть, когда автомобилисты хотят заменить автомобильный аккумулятор более мощным от грузовика или автобуса.

Для этой цели может использоваться стабилизирующий элемент на базе того же транзистора, от которого подключается светодиодная лента.

Пример схемы 12В из 24В

Это довольно простая схема, в которой величина выходного тока будет ограничена характеристиками транзистора. Недостатком этого варианта является небольшое снижение напряжения в случае превышения максимального тока для преобразователя. Поэтому в случае недопустимого результата, вместо транзистора можно использовать различные стабилизаторы – линейные или импульсные. Стабилизатор – это более сложное устройство, но схема подключения практически ничем не будет отличаться, так как они продаются единым блоком.

Классификация приборов

Оборудование, предназначенное для преобразования тока, подразделяется в зависимости от различных факторов. По числу выпрямляемых фаз различают следующие виды приборов:

Одно;
Трех;
Многофазные.

Первый тип устройств используется в бытовой технике, зарядных устройствах мобильных гаджетов. Трехфазные выпрямители предназначены для электротранспорта и промышленных установок.

Смотрим видео, устройство, виды и принцип работы:

Устройства обоих типов могут быть мостовыми, имеющими схему «моста». Они наиболее часто используются для выпрямления переменного тока при этом имеют минимальные пульсации и лучшее качество постоянного. Мостовые схемы обычно применяют в приборах предназначенных для питания сварочных аппаратов.

Кроме рассмотренного выше параметра классификация выпрямителей осуществляется по таким признакам, как:

Использование периодов (одно-, двухполупериодные, неполно-, полноволновые);
Схема работы (умножающие, трансформаторные);
Тип электронного вентиля (диод, тиристор, полупроводниковый, механический);
Вид сигнала (цифровой, аналоговый, импульсный).

Схема однополупериодного выпрямителя напряжения 12 В состоит из двух диодов и на ее основе собирается двухполупериодный. Он включает в себя два таких прибора, которые включены встречно-параллельно.

Сферы использования

Прежде чем узнать, как сделать мини-паяльник, нужно разобраться, для чего он нужен. Такой прибор для домашних нужд никогда лишним не будет. С помощью самодельного паяльника на 12 вольт можно делать следующее:

Паять микросхемы разных домашних приборов.
Ремонтировать детали микронаушников.
Выполнять ремонт электронных часов.
Чинить телефонную зарядку и не только.

Такой прибор изготавливается с расчетом, что питаться он будет не напрямую от сети, а посредством трансформатора 220/12 вольт.

Что нужно для работы

Большинство материалов и инструментов дополнительно приобретать не потребуется, поскольку у домашних мастеров они, скорее всего, найдутся дома. В числе рабочих материалов:

проволока из меди для производства спаивающей основы;
жестяная трубка под кожух;
нихромовая проволока;
рукоятка из пластмассы;
медная фольга;
электрический шнур с термостойкой изоляцией;
клей силикатный;
тальк для производства электроизоляционной массы.

Если медной фольги под рукой не оказалось, ее можно заменить фольгированным стеклотекстолитом, который нередко используют при производстве печатных плат или схем. Но если и их нет в наличии, то можно все приобрести в специализированном магазине в среднем за 200 рублей. А чтобы получить еще один лист фольги, то нагрейте стеклотекстолит простым утюгом и потяните за угол, поделив предварительно на тонкие пластины, и намотайте на круглую палочку.

Ключевым элементом конструкции является трансформатор 220 на 12 вольта, посредством которого прибор будет получать от электросети нужную энергию. Иногда используется устройство марки ТВК-11ОЛ, которое можно вытащить из старого лампового ТВ.

В числе необходимых инструментов:

плоскогубцы;
кусачки;
пинцет;
ветошь;
плита (газовая или электрическая);
пластины или доски для обмывания клеем.

Процесс сборки мини-паяльника

Медная проволока, будет выступать в роли жала для мини-паяльника. Вам потребуется ее всего 50 мм. Заточите ее в виде двухгранного угла с одной стороны и залудите грани. Это жало будет расположено изнутри нагревательного элемента.

Затем изготовьте специальную электроизоляционную массу:

Тальк и жидкое стекло (или силикатный клей) смешайте друг с другом.
Чтобы масса к рукам не прилипала, нанесите изоляцию на цилиндрическую поверхность пинцетом и посыпайте ее тальком.

Фольгу сверните в трубку длиной порядка 35 мм, что будет служить основанием для нагревательного элемента. С одной стороны из-под нее будет проглядываться жало паяльника. Трубку покройте изоляционной массой. Сырую нанесенную массу до полного застывания просушите над плитой. Затем на готовое основание намотайте спиральную нихромовую проволоку длиной не более 350 мм. Витки следует укладывать аккуратно на максимальной близости друг от друга, а верхний и нижний витки от 30 до 60 мм нужно оставлять в качестве выводов. Затем конструкцию еще раз покройте электроизоляционной смесью и просушите над плитой.

Заворотный конец проволоки отогните назад и плотно прижмите его к поверхности трубки, затем еще раз нанесите массу. И только после этого можно использовать нагревательный элемент конструкции.

Выступающую из-под нагревательного элемента проволоку нужно покрыть электроизоляционной массой. Не забывайте каждый раз при ее применении проверять качество своей работы.

Когда основание будет целиком покрыто изоляцией, можно собирать и сам мини-паяльник. Концы нихромового нагревателя соединяются с ручкой, с этой целью протягивается электрический шнур в термостойкой изоляции сквозь внутреннюю пластмассовую полость. Обязательно изолируйте и просушите оголенные участки и наденьте на нагреватель жестяной защитный кожух, соедините его с рукояткой. После этого прибор готов к использованию.

Осциллограмма постоянного напряжения

Давайте для начала уточним, что мы подразумеваем под «постоянным напряжением». Как гласит нам Википедия, постоянное напряжение (он же и постоянный ток) — это такой ток, параметры, свойства и направление которого не изменяются со временем. Постоянный ток течет только в одном направлении и для него частота равна нулю.

Осциллограмму постоянного тока мы с вами рассматривали в статье Осциллограф. Основы эксплуатации:

Как вы помните, по горизонтали на графике у нас время (ось Х), а по вертикали напряжение (ось Y).

Для того, чтобы преобразовать переменное однофазное напряжение одного значения в однофазное переменное напряжение меньшего (можно и большего) значения, мы используем простой однофазный трансформатор. А для того, чтобы преобразовать в постоянное пульсирующее напряжение, мы с вами после трансформатора подключали Диодный мост. На выходе получали постоянное пульсирующее напряжение. Но с таким напряжением, как говорится, погоду не сделаешь.

Но как же нам из пульсирующего постоянного напряжения

получить самое что ни на есть настоящее постоянное напряжение?

Для этого нам нужен всего один радиокомпонент: конденсатор. А вот так он должен подключаться к диодному мосту:

В этой схеме используется важное свойство конденсатора: заряжаться и разряжаться. Конденсатор с маленькой емкостью быстро заряжается и быстро разряжается

Поэтому, для того, чтобы получить почти прямую линию на осциллограмме, мы должны вставить конденсатор приличной емкости.

Чем дорогие инверторы отличаются от дешевых?

В отличие от большинства устройств и гаджетов стоимость преобразователя зависит не от популярности торговой марки, а от его мощности и других функций. Эксперты разделяют инверторы на три категории:

До 300 Вт – наименее мощные модели, которые, чаще всего, подключаются через прикуриватель. Некоторые устройства из этой категории можно подключать напрямую к электросети авто, но для этого придется потратить немало усилий. В основном автомобилисты покупают такие девайсы для зарядки мобильных устройств и некоторых моделей ноутбуков, хотя чаще всего проще просто подключить зарядку к прикуривателю.

300 Вт — 1500 Вт – стандартные инверторы, которые подсоединяются к электросети машины. Их можно использовать для подключения телевизора, микроволновой печи, ноутбуков и прочих приборов.

Свыше 1500 Вт – особо мощные преобразователи, подключаемые только к аккумулятору машины. Они могут применяться для работ на дикой местности (например, если речь идет о строительстве).

При выборе инвертора убедитесь, что он превосходит ваши гаджеты по мощности примерно на 20-30%. Подключение слишком мощного устройства может быть чревато выходом из строя инвертора и повреждением проводки в автомобиле (по крайней мере, в теории).

Если вы намерены использовать приборы, которым требуется не меньше 220В, выбирайте инверторы мощностью более 1500 Вт, так как модели на 300 Вт вряд ли обеспечат напряжение свыше 200В.

Купить инвертор Foval 1500 Вт с бесплатной доставкой

Купить инвертор Foval 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор Foval 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор UKC 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор повышенной мощности UKC 4000 Вт с бесплатной доставкой

ПО ТЕМЕ: Авто видео регистратор: как выбрать и купить лучший в 2020 году.

Пригодность блока питания в быту

У каждого в доме есть различная аппаратура, работающая от батареек или аккумуляторов. Чтобы не менять каждый раз элементы, ее питают от любого источника, подключаемого к сети 220 В.

К такому БП можно подключать осветительные приборы и электронную технику, которые потребляют ток до 500 мА:

малогабаритные приемники;
светодиодные лампы и гирлянды (но не ленты);
портативную маломощную медицинскую аппаратуру (наручный тонометр, измеритель пульса и других параметров);
зарядные модули телефонов;
детские игрушки;
моторы магнитофонов, вентиляторы;
самодельные устройства;
платы от Arduino.

Как сделать своими руками

Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.

На Ебее и Алиэкспресс продаётся около 10 разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.

Старый ИБП

Но самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП. Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.

Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.

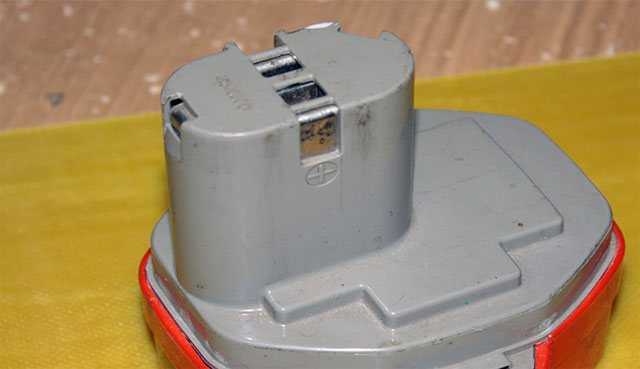

Аккумуляторная батарея для питания автомагнитолы

Ещё один возможный источник питания — аккумуляторная батарея. Не только та, что для авто, а типа той, что для шуруповёртов или другой техники. Можно и от старого автомобильного аккумулятора пода́ть питание, но это вариант для гаража. Дома надо что-то более экологичное и безопасное.

Схема подключения автомагнитолы к АКБ

Есть, конечно, готовые блоки с напряжением 12 — 14 вольт. Идеально, если у вас есть другая аккумуляторная техника или старый корпус от нерабочего аккумулятора с просевшими банками. Если он не держит заряд, надо менять банки. Подробнее о такой сборке в статье про восстановление АКБ.

Аккумулятор шуруповёрта

Лучевой

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально. Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой

Важно ее надежно обжать пассатижами и сварить воедино. В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

Недостатки низковольтной системы подсветки

Освещение на 12 вольт имеет большое количество положительных сторон. Но, как и везде, здесь нельзя говорить только о преимуществах использования, не упомянув о недостатках. К ним следует отнести:

необходимость покупки и установки в схему питания трансформатора. Он усложняет цепь, трансформатор обладает своим КПД, что приводит к снижению надежности схемы;
необходимость эффективной маскировки преобразователя напряжения с одновременным его хорошим охлаждением;
трансформатор следует правильно подобрать, чтобы он мог удовлетворить потребность в мощности подключаемых к нему осветительных приборов. В противном случае освещение как таковое будет невозможным.

Вариант трансформатора для 12-ти вольтной системы освещения

Кроме этого такая сеть низкого напряжения будет потреблять большой ток, а это приводит к значительно большему падению напряжения в проводах системы. По этой причине все светильники должны подключаться к трансформатору проводами практически одинаковой длины.

Как видим, все перечисленные недостатки следует отнести к особенностям монтажа низковольтной системы освещения. Но если все правильно и четко рассчитать и установить, то никаких проблем не останется, а будут только плюсы от эксплуатаций подсветки в любом помещении дома или квартиры.

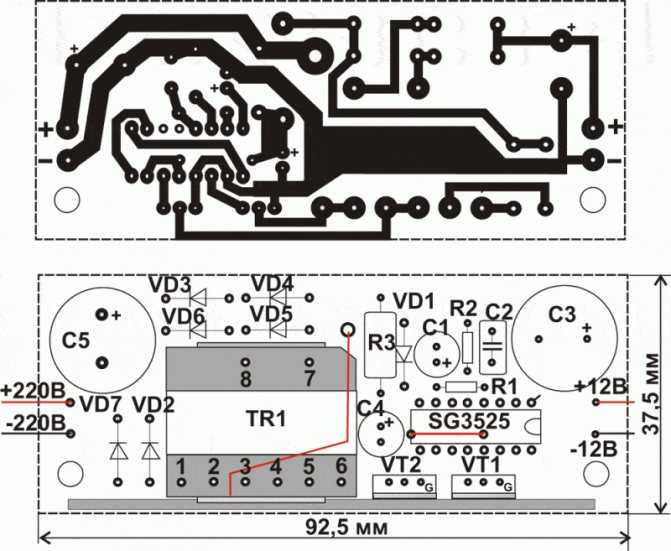

Простейший преобразователь своими руками

Самостоятельное изготовление аналоговых и цифровых преобразователей выгодно по следующим причинам:

Низкая себестоимость. Детали для самодельных устройств находят в старой радиотехнике.
Разнообразие. Существует много вариантов, которые можно изготовить своими руками.

Самодельные инверторы строят по стандартной схеме. В основе аппарата лежит задающий генератор. К нему напрямую или через согласующий трансформатор подключена одна или несколько пар транзисторов. Под действием импульсов они начинают поочередно переключаться. Сигналы попадают на повышающий трансформатор и достигают потенциала 220 вольт.

Необходимые материалы

В схемах простых преобразователей чаще всего применяют:

биполярные транзисторы – КТ 805/819/817/815;
составные – КТ 825/827;
полевые – IRF3808/3205, IRL2505, IRFZ40.

Их можно заменить на подобные по характеристикам. Большинство домашних мастеров выпаивает детали для них из старых усилителей, магнитофонов, принтеров и другой аппаратуры.

Некоторые используют для построения инвертора микросхему КР1211ЕУ1. В ней уже встроено два канала для управления мощными транзисторными ключами.

В соответствии с выбранной схемой и дизайном понадобятся:

конденсаторы и резисторы;
трансформаторы и контура (готовые или самодельные);
листы металла, пластика;
толстые провода (не менее 3 мм²);
крепежные детали.

Этапы работы

Перед началом построения преобразователя составляют план. Представляют или записывают ступени изготовления:

Поиск. Найти схему и детали.
Подготовить инструмент.
Монтаж. Навесной или на плате (придется делать самостоятельно или заказывать).
Намотка трансформатора, если нет готового.
Сборка из листов винтов или болтов коробки для корпуса прибора.
Подсоединение проводников для подключения к аккумуляторам и аппаратуре.

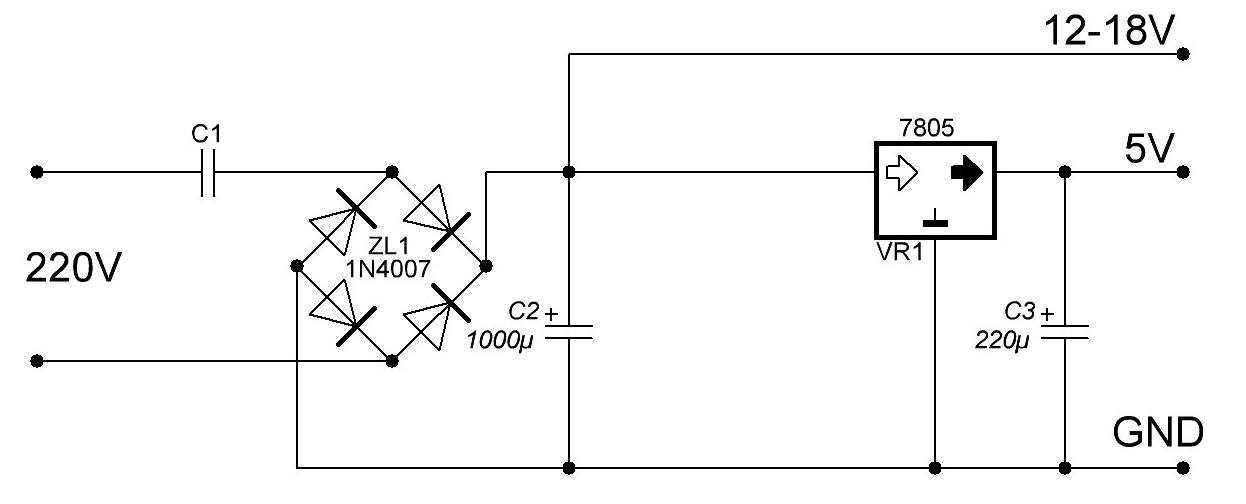

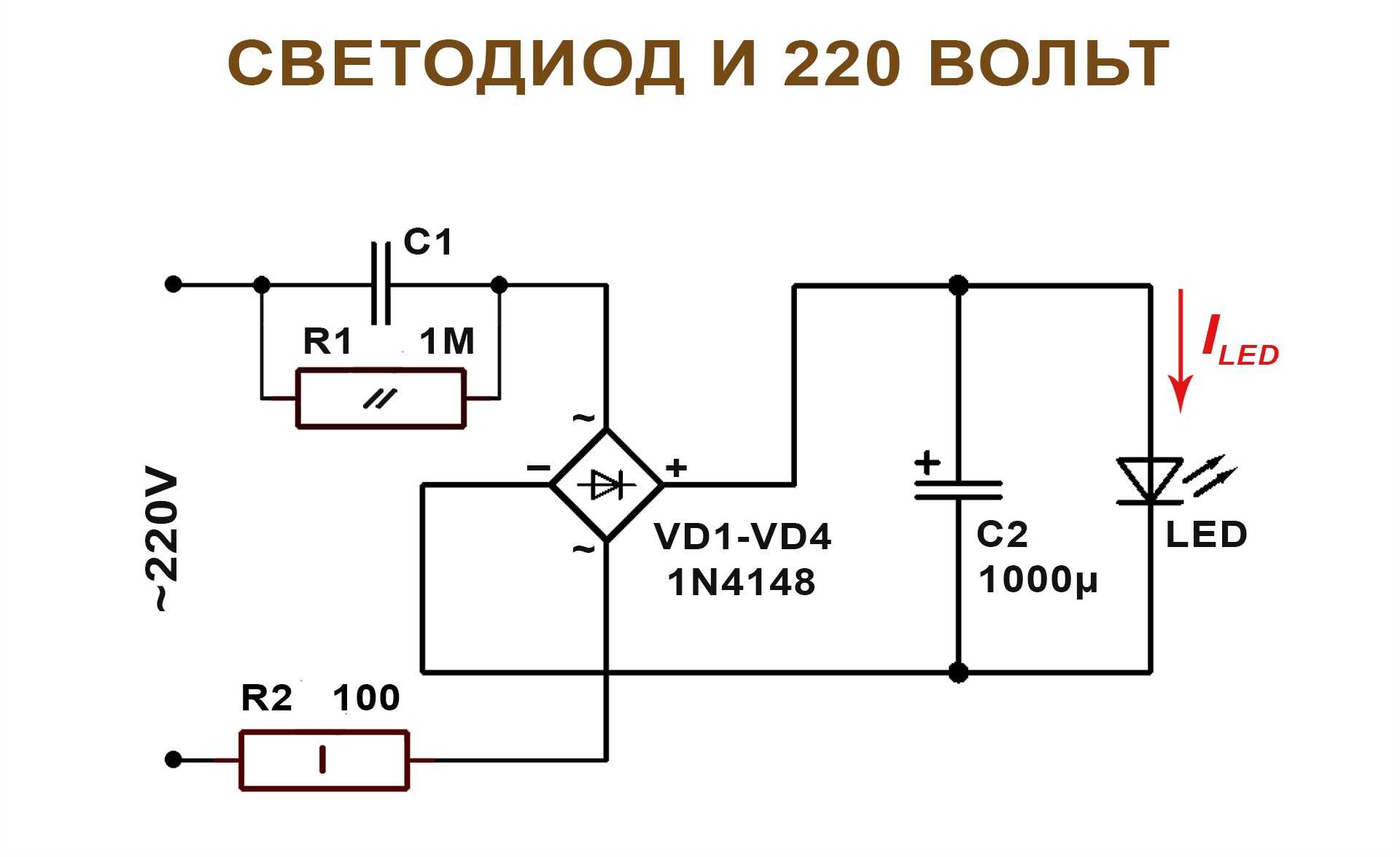

Гасящий конденсатор

О том, как сделать, используя гасящий конденсатор, 12 вольтовый блок питания рассказано ниже.

При использовании этой схемы необходимо соблюдать следующие ограничения:

Источник питания по такой схеме рассчитывается и используется только для одного, заранее известного устройства, то есть другие приборы подключать к нему не рекомендуется;

Находящиеся снаружи детали блока должны быть тщательно заизолированы, а на металлические элементы потенциометров надеты электроизолирующие колпачки. Во избежание электротравмы не прикасайтесь к плате блока.

Применяться должны только пленочные конденсаторы. Номинальная емкость гасящего конденсатора вычисляется по формуле: Сгас.=3200 х I (нагр.) / √U(вх.). В интернете также размещены электрические схемы и калькуляторы для расчета номиналов компонентов схемы.

Изготовление дросселя с выводом от промежуточного витка для 12В малопригодно, поскольку размеры и затраченные на изготовление дросселя усилия не окупаются.

Как самостоятельно сделать трансформатор на 12 вольт. Наличие определенных навыков в электротехнике позволит его изготовить без значительных затруднений.

Сечение провода обмоток, количество витков, типоразмер сердечника и применяемые материалы рассчитываются, исходя из величины предполагаемой нагрузки. Все остальные работы требуют только аккуратности и терпения.

Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

аккумуляторные электродрели, шуруповерты и электропилы;
стационарные насосы для полива огородов;
аудио-видеотехника и радиоэлектронная аппаратура;
системы видеонаблюдения и сигнализации;
батареечные радиоприемники и плееры;
ноутбуки (нетбуки) и планшеты;
галогенные и LED-лампы, светодиодные ленты;

портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
паяльные станции и электропаяльники;
зарядные устройства мобильных телефонов и повербанков;
слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
детские игрушки, елочные гирлянды, помпы аквариумов;
различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Основные этапы изготовления импульсного блока питания 12 В своими руками

Работу по изготовлению БП можно разбить на несколько этапов: подготовительный, монтаж и проверка работоспособности. В данной статье рассмотрим изготовление блока питания по схеме, приведённой на рисунке № 10.

Подготовительный этап

В этот период рассчитывается мощность. Она должна быть достаточной для его использования с нагрузкой, планируемой к подключению. Выбирается вид и схема БП (см. рисунок № 10), после чего приобретаются необходимые комплектующие. В рассматриваемом случае это:

PTC термистор;
два конденсатора из расчёта 1 мкФ на 1 Вт мощности;
диодный мост (диоды должны соответствовать по напряжению и току);
драйвера − IR2152 (IR2153, IR2153D);
полевые транзисторы − IRF740, IRF840;
трансформатор (можно использовать б/у от ПК);
диоды, устанавливаемые на выходе, серии HER.

Монтаж блока питания

Пошаговая инструкция по изготовлению импульсного БП по выше приведённой схеме выглядит следующим образом:

Скриншот	Выполняемая операция
	Рисуется схема печатной платы (обозначена стрелкой).
	Печатная плата изготавливается, для этого: используется фольгированный диэлектрик; составленный ранее рисунок переносится на заготовку платы; выполняется протравка; засверливаются отверстия, служащие креплением для элементов схемы.
	Выполняется установка диодов и термистора.
	Устанавливаются конденсаторы.
	Устанавливаются драйвера.
	Устанавливается трансформатор.
	Монтируются диоды «на выходе».
	Все элементы, установленные на плате, пропаиваются.
	Электрическая схема готова.
	Изготавливается корпус.
	Монтажная плата помещается в корпус и закрепляется в нём.

Проверка работоспособности

Когда БП собран, необходимо его проверить, для этого:

к выходу блока питания подключается нагрузка;
БП включается в электрическую сеть.

В случае если подключённая нагрузка работает нормально: LED-светильники излучают свет, гаджеты и инструмент заряжаются, а прочая техника работает – значит, монтаж выполнен успешно. Ещё один способ изготовления блока питания − это размещение всех элементов устройства на ДИН-рейке.

Дин-рейка – это металлическая профилированная полоса, предназначенная для крепления электрических приборов и элементов электрических схем.

При использовании ДИН-рейки отпадает потребность в изготовлении монтажной платы, однако конструкция получается более объёмная, т.к. соединение между элементами схемы приходится выполнять при помощи соединительных проводов.

Для чего может использоваться напряжение 12 или 24 вольт в быту

аккумуляторные электродрели, шуруповерты и электропилы;
стационарные насосы для полива огородов;
аудио-видеотехника и радиоэлектронная аппаратура;
системы видеонаблюдения и сигнализации;
батареечные радиоприемники и плееры;
ноутбуки (нетбуки) и планшеты;
галогенные и LED-лампы, светодиодные ленты;

портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
паяльные станции и электропаяльники;
зарядные устройства мобильных телефонов и повербанков;
слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
детские игрушки, елочные гирлянды, помпы аквариумов;
различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Схема и принцип работы инвертора 12 220

Схема обладает одним существенным недостатком — несовершенной формой параметров на выходах.

Важно учитывать то факт, какие конденсаторы устанавливаются на выходах. Они обладают напряжением 250 В
