Ошибки при подключении
- Прямое подключение к источнику питания. В данном случае светодиод моментально сгорит, поскольку отсутствует ограничивающий ток резистор.
- Параллельное подключение через один резистор.
Светодиоды постепенно будут выходить из строя, поскольку рабочий ток у каждого разный.
- Последовательное подключение с различным током потребления.
При такой схеме подключения есть 2 варианта: либо просто одни будут светить тусклее других, либо те, что рассчитаны на меньший ток – сгорят.
- Неправильно подобранный ограничивающий резистор.
При неправильно подобранном сопротивлении через светодиоды будет проходить большой ток, в результате чего, они будут перегреваться и со временем перегорят. При большом сопротивлении они будут светить не в полную силу.

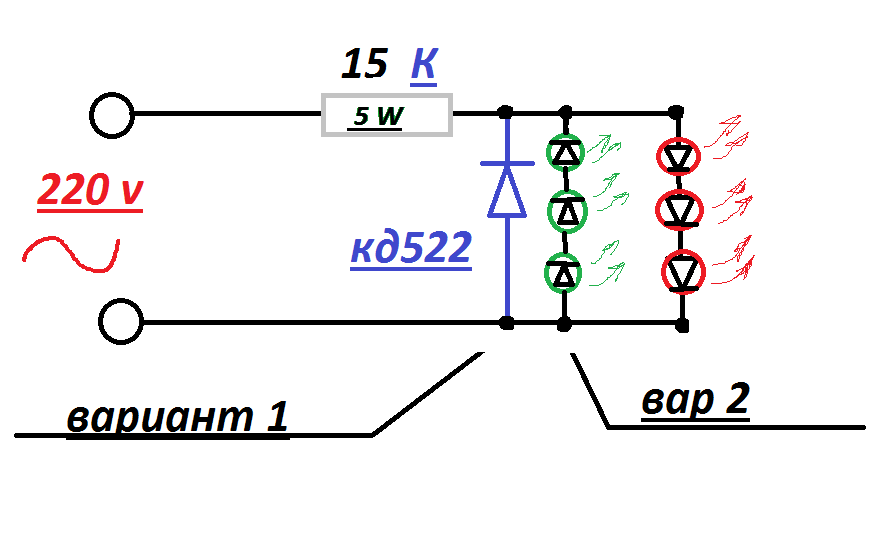

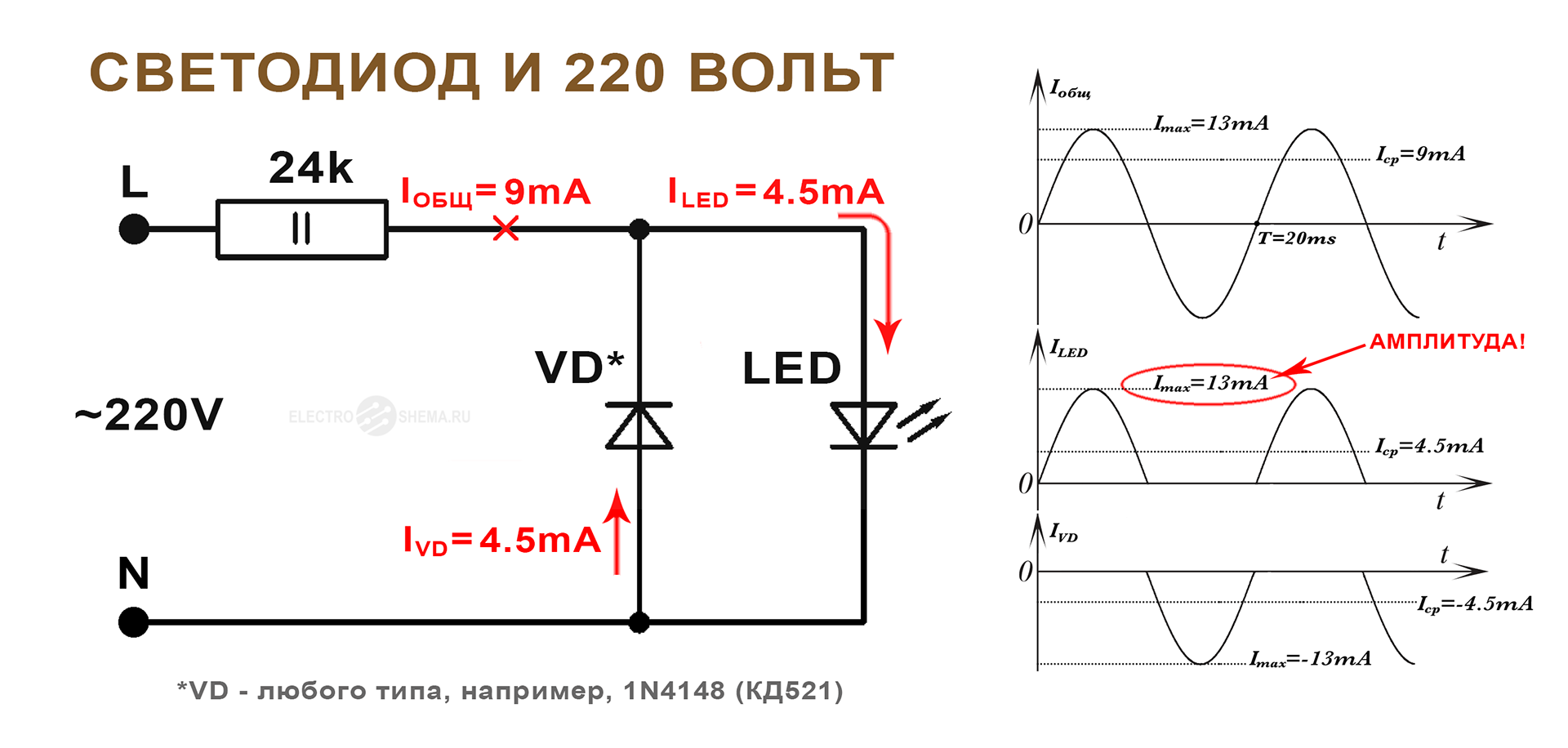

- Подключение к сети переменного напряжения номиналом 220В без диода или других компонентов защиты. Если при подключении с сети 220В, е
сли не установить дополнительный диод, то на светодиоде возникнет амплитудное значение напряжения в 315В, которое моментально выведет его из строя.

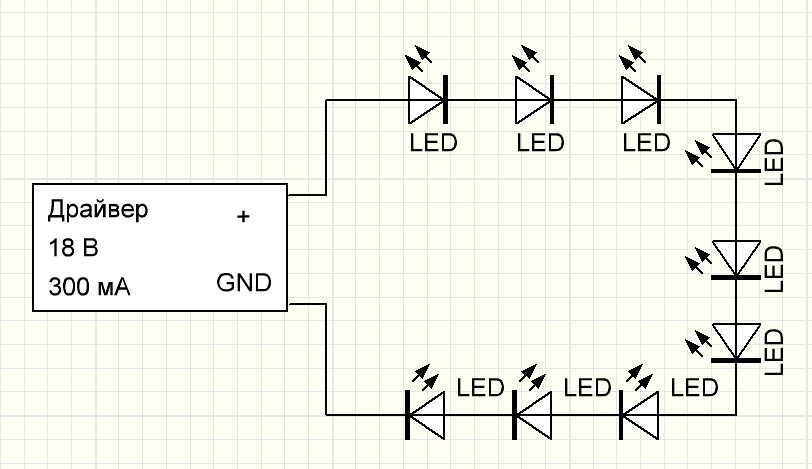

Последовательное подключение
Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.
Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.
При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность
Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи
Такая схема сделает работы светильников безопасной и надежной.
Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В то же время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.
Разница между параллельным и последовательным соединением ламп
Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.
В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.
При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.
Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.
Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.
Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.
Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

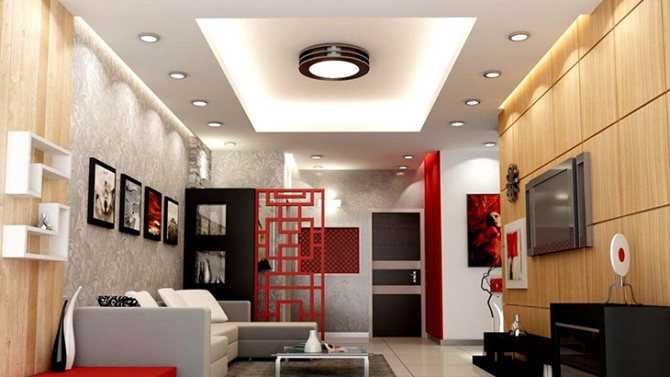

Установка точечных светильников своими руками: расположение, схема подключения и монтаж
При установке в линию необходимо заказать комплект крышек, в который входят: 2 торцевые крышки, крепежные элементы для торцевых крышек. Код заказа комплекта крышек для светильников LINER/R DR, LINER/R LR — 2471000010.
КОНСТРУКЦИЯ Корпус светильника изготовлен из алюминиевого профиля, окрашенного порошковой краской белого цвета. Возможно окрашивание в цвета по шкале RAL. В корпусе установлен электронный пускорегулирующий аппарат
ОПТИЧЕСКАЯ ЧАСТЬ LINER/R D — опаловый рассеиватель из ПММА. LINER/R L — зеркальная бипараболическая решетка из алюминия марки MIRO
БЕСТЕНЕВЫЕ СВЕТОВЫЕ ЛИНИИ Возможно изготовление светильников, соединяющихся в бестеневую линию с равномерно засвеченным рассеивателем благодаря особому расположению источников света. Возможно соединение светильников под углом 90°, а также переход световой линии с потолка на стену. Продукт в разработке: I полугодие 2012 года.
| A | B | |
| 28 | 1198 | 1175 |
| 14 | 598 | 575 |
| 35 | 1498 | 1475 |
| Артикул | Масса, кг | ЭПРА Код светильника | Мощность, Вт | Артикул (соединение в линию) | cos φ | ||
| LINER/R D 114 | 1,8 | 1471000020 | 1х14 | LINER/R DR 114 | 1,7 | 1471000210 | ≥ 0,96 |
| LINER/R D 128 | 2,8 | 1471000020 | 1х14 | LINER/R DR 114 | 1,7 | 1471000210 | ≥ 0,96 |
| LINER/R D 135 | 3,1 | 1471000040 | 1х35 | LINER/R DR 135 | 3,0 | 1471000230 | ≥ 0,96 |
| LINER/R D 214 | 1,9 | 1471000050 | 2х14 | LINER/R DR 214 | 1,8 | 1471000240 | ≥ 0,96 |
| LINER/R D 228 | 2,9 | 1471000010 | 2х28 | LINER/R DR 228 | 2,8 | 1471000250 | ≥ 0,96 |
| LINER/R D 235 | 3,2 | 1471000060 | 2х35 | LINER/R DR 235 | 3,1 | 1471000260 | ≥ 0,96 |
| LINER/R L 114 | 1,8 | 1471000120 | 1х14 | LINER/R LR 114 | 1,7 | 1471000310 | ≥ 0,96 |
| LINER/R L 128 | 2,8 | 1471000130 | 1х28 | LINER/R LR 128 | 2,7 | 1471000320 | ≥ 0,96 |
| LINER/R L 135 | 3,1 | 1471000140 | 1х35 | LINER/R LR 135 | 3,0 | 1471000330 | ≥ 0,96 |
| LINER/R L 214 | 1,9 | 1471000150 | 2х14 | LINER/R LR 214 | 1,8 | 1471000340 | ≥ 0,96 |
| LINER/R L 228 | 2,9 | 1471000110 | 2х28 | LINER/R LR 228 | 2,8 | 1471000350 | ≥ 0,96 |
| LINER/R L 235 | 3,2 | 1471000160 | 2х35 | LINER/R LR 235 | 3,1 | 1471000360 | ≥ 0,96 |
Светильник LINER/R.pdf
Применение в быту
Где же можно в быту, применить такую казалось бы не практичную схему?
Самое широко известное использование подобных конструкций – это елочные новогодние гирлянды.
Также можно сделать последовательную подсветку в длинном проходном коридоре и без особых затрат получить освещение в стиле лофт.
Постоянно горят лампочки в подъезде или дома из-за большого напряжения? Самый дешевый выход – включить последовательно еще одну.
Вместо одной 60Вт, включаете две сотки и пользуетесь ими практически “вечно”. Из-за пониженного напряжения в 110В, вероятность выхода их из строя снижается в сотни раз.
Еще одно оригинальное применение, которым я все таки не рекомендую пользоваться, но отдельные электрики в безвыходных ситуациях к нему прибегают. Это так называемая фазировка трехфазных цепей.
Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
- Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Особенности монтажа
Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.
Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер
В натяжные потолки
Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.
Подготовлено к установке натяжных потолков
Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.
В потолки из гипсокартона
Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.
Если необходима установка преобразователя
Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.
Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.
Последовательность работ в фото формате
Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.
Параллельный
Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.
Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. О в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.
Параллельное соединение источников света шлейфным способом
Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.
В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.
Преимущества и недостатки светодиодных светильников
Непрерывной рост стоимости электроэнергии вынуждает задуматься об экономии. Замена лампочек с нитью накаливания на светодиодные снижает затраты в 10 раз.
Есть и другие достоинства:
- компактность;
- отсутствие нагара;
- быстрое зажигание (без разогрева);
- длительный срок эксплуатации;
- низкая чувствительность к перепадам напряжения;
- простота монтажа;
- высокое качество (если покупать изделия популярного производителя);
- безвредность для окружающей среды.
У светодиодных светильников привлекательный внешний вид, но стоят они дороже всех остальных. Если приобретать дешевые изделия китайского производства, снижается качество свечения и срок эксплуатации.
К недостаткам можно отнести преувеличение некоторых достоинств:
- реальный срок службы не 10-11 лет, а 3-5 (с учетом деградации светодиодов);
- узкая направленность светового луча, требующая установки большого количества светильников;
- необходимость в дорогостоящих драйверах и системах охлаждения.
Расходы на реконструкцию систем освещения никак не компенсируются. Те, кто стали использовать светодиоды в жилых помещениях, утверждают, что к их свечению необходимо какое-то время привыкнуть.
Напряжение питания светодиодов
Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.
Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?
Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.
Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.
Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.
С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.
Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.
Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.
Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.
Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.
В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.
Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.
Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.
В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.
Этапы монтажа
Для получения надежной конструкции нужно придерживаться надлежащей последовательности работ.
Расположение точечных светильников
Подготовка к установке натяжных потолков
На этом этапе подготавливают эскиз с указанием точек размещения спотов и расстояний между ними. От прибора до стены должно быть не менее 0,6 м, до другого светильника – 1 м или более.
Прокладка провода
Лучше делать это до монтажа натяжного покрытия. После установки каркаса, на который планируется крепить листы, осуществляют размещение фазных и нулевых проводников, ориентируясь на выбранную схему и места расположения спотов. Коммутирование осуществляется с помощью гильз и обжимного пресса.
Подготовка отверстий
Расположение светильника в натяжном потолке
Используются дрель и коронка, подходящая для материала потолка и размера отверстий. При отсутствии коронки границы отверстий размечают карандашом и прорезают канцелярским ножиком.
Подключение точечных светильников
Его производят при обесточенной сети. Проще всего, если приборы снабжены проводками по умолчанию. В противном случае надо ослабить клеммные зажимы, закрутить кончики руками и прижать плоскогубцами.
Закрепление
Обычно споты крепятся парой боковых скоб, которые отгибаются кверху до упора и размещаются в потолочное отверстие. Они не должны контактировать с питающими кабелями.
Основной провод соединяют с переключателем и распредкоробкой. Включив питание, проверяют работоспособность светильников.
Расчет сопротивления при параллельном соединении светодиодов
Рассмотрим параллельное соединение светодиодов на примере двух источников питания. Данные будут получены из расчета удвоенного значения потребляемого тока. Т.е. ограничивающий резистор имеет в двое меньшее сопротивление, нежели. если бы мы запитывали один светодиод. В любом случае стоит помнить, что двух одинаковых LED не бывает, не смотря даже на то, если они выпущены одним заводом и из одной партии. Все диоды имеют разброс по потребляемому току, внутреннему сопротивлению. Кристалл с меньшим сопротивлением возьмет больше тока. Таким образом возникнет некий перекос. Это можно определить визуально. С большим потреблением диод буде светиться сильнее, с меньшим слабее. Если диоды из одной партии, то перекос не будет сильно заметен, а если LEDs еще и от разных производителей, то вполне возможна ситуация когда диод перегорит.
Вернемся «к нашим баранам»… Резистор рассчитывается на двойное потребление тока, а следовательно при перегорании одного — второй получает удвоенное напряжение и удвоенный ток. Это тоже критично. Причем, тут больше играет роль ток, а не напряжение как таковое. Данное правило справедливо не только для параллельного соединения двух светодиодов, но также и для большего количества с одним резистором. При перегорании одного, остальные выйдут из строя в самые короткие сроки, из-за пропорционально растущего напряжения и тока.
Требования к монтажу
Подвесные потолки производятся из частично горючих строительных материалов — пластиковых панелей, натяжных полотен или листов, содержащих в составе МДФ. По этой причине роль противопожарной безопасности первостепенна. Придется учесть некоторые нюансы — от качественной и надежной коммутации проводов до температуры нагрева источников света.
Если эксплуатируются галогенки или лампы с нитью накала, обязательно используйте провода, не поддерживающие горение. Они сильно нагревают ближайшее пространство, поэтому провода должны быть защищены подходящей изоляцией, а натяжная поверхность — отделена термокольцом и светоотражателями. Игнорирование рекомендаций приводит к нарушению изоляции и короткому замыканию.
Рабочая температура зависит от мощности источника света. По сравнению с галогенками для одинакового уровня освещенности требуется менее мощная светодиодная лампа.
